编号：FS-QG-47839矿井通风设施的重要性构筑要求The importance of building ventilation facilities
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

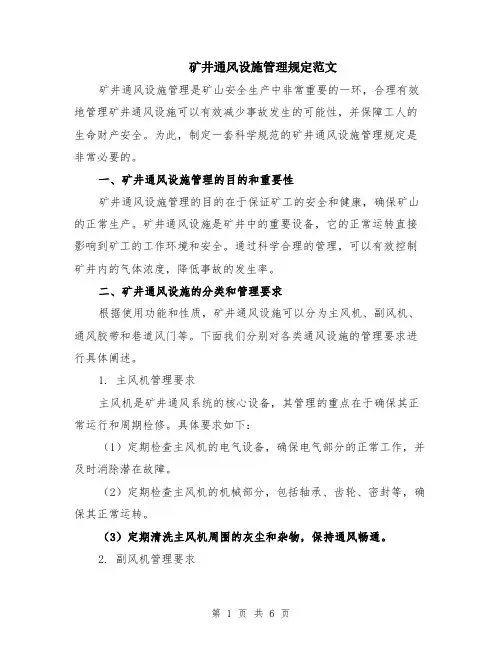

一、通风设施的重要性
矿井通风的基本任务是采用安全、经济、有效的通风方法，供给井下足够的新鲜空气，稀释和排除有毒有害气体和矿尘，调节井下气候条件，以防止各种伤害和爆炸事故，保证井下职工的安全和健康，提高劳动生产的效率。而为了保证风流按拟定的线路流动，使各个通风地点得到所需风量，就必须在某些巷道中设置相应的通风设施，对风流进行控制。而通风设施的位置选择不合理，施工质量不合格，会造成大量漏风或风流短路，破坏通风的稳定性，威胁到矿井的生产安全，所以，更好的构建和维护通风设施是保证通风系统稳定的前提基础，也是保障矿井安全生产的先决条件。
二、通风设施的种类
矿井内的通风设施，按其作用的不同可分为两类。一是
引导风流的设施，二是隔断风流的设施。
(一)引导风流的设施。引导风流的设施主要有:风硐、反风装置、风桥、导风板、调节风窗和风障等。
1、风桥是将两股平面交叉的新、污风流隔成立体交叉的一种通风设施，污风从桥上通过，新鲜风流从桥下通过。风桥按其结构的不同，可分为三种:绕道式风桥、混泥土风桥、铁筒风桥。
2、反风装置是使井下风流反向的一种设施，以防进风系统发生灾害时产生的有害气体进入作业区，有时为了救护工作，就需要反风。
3、风硐是连接风机和井筒的一条巷道，通过风量较大，内外压差较大。
4、导风板可分为:引风导风板、降阻导风板、汇流导风板。
5、调节风窗是用来调节风量大小的一种设施。
(二)隔断风流的设施。隔断风流的设施，主要有挡风墙(密闭)、风门。
1、挡风墙是不允许风流通过，也不允许人通过的巷道，
如采空区、旧巷、火区以及进风与回风大巷之间的联络巷道，都必须要设置挡风墙，将风流截断。挡风墙按时间的长短又可分为:临时挡风墙和永久挡风墙。
2、风门是不允许风流通过，但需要行车或行人的巷道内，必须设置风门。风门的门扇安设在挡风墙垛的门框上。墙垛可用砖、石、木料和水泥构筑。风门按其结构的不同又可分为:普通风门和自动风门。
三、通风设施漏风的产生及危害
(一)漏风产生的原因。矿井通风系统中，进入井巷的风流未达到使用地点之前就沿途漏出或漏入的现象统称为漏风。漏风的原因很多，主要是井下通风设施构筑质量差、维护不及时，导致大量漏风。
(二)漏风的危害。井下通风设施漏风严重，一是会使工作地点有效风量减小，造成瓦斯积聚，煤尘不能被带走，气温升高，形成不良的气候条件;不仅使生产效益降低，而且影响人的身体健康。二是漏风大，必然会使通风系统复杂化，因而能使通风系统的稳定性、可靠性受到一定影响，增加风量调节的困难。三是通风设施漏风太大的话，会使风流短路。
四、防止通风设施大量漏风的措施
(一)因通风系统的进回风巷位置和网路，决定了通风设施的位置、数量及其所受的压力差和漏风条件，因此，要合理的选择通风系统。
(二)通风设施安设的位置、类型及质量都要慎重考虑，通风设施不应安设在有裂隙的地点，在风压大的巷道，应该采用质量较高的设施。
(三)风门是矿井数量较多的通风设施，在井下漏风中，风门占的比例是最大的，故要加强风门的管理，经常检查和及时维护，以免造成风流短路。
(四)风桥漏风往往很严重，一般用石块构筑的风桥漏风量可达60-100m3/min，风桥不严密就会破坏矿井的正常通风，因此在设计通风系统时，要尽量少用风桥，必要的风桥要修筑严密，断面尽量大些，并加强检查和维修;有条件最好使用绕道式风桥。
(五)挡风墙漏风在正常情况下一般漏风不大，因此往往使人麻痹大意，对它忽视检查，造成不应有的损失，应该加强检查和维护。
附件 矿井通风能力核定报告编写大纲 一、报告格式 （一）报告编写的方法及要求 1.报告采用叙述式表达形式。报告内容包含六个部分： 第一部分矿井概况； 第二部分矿井需风量计算； 第三部分矿井通风能力计算； 第四部分矿井通风能力验证； 第五部分矿井通风能力核定结果； 第六部分结论、问题与建议。 2.报告结构合理、层次清楚、语句通顺、标点使用正确、无错别字。 3.报告中各公式、插图、附表按章节分类编号，参数、数据要引用有据，报告内容中插图、附表、公式的编写应按统一规定。 4.报告内容中使用法定计量单位，各术语名称及符号要按照《煤矿通风能力核定标准》（AQ1056—2008）统一规范，术语名称、符号及参数选择前后要一致。 （二）报告编写的结构 1.标题层次 报告正文采用如下层次标题： （1）一级标题为报告中六大部分的标题，方正仿宋简体，三号，居中，加粗，并另起一页。示例格式如下：
第二部分矿井需风量计算 （2）二级标题，方正仿宋简体，小三号，加粗，无缩进，留出上下行间距为：段前0.5行，段后0.5行。示例格式如下： 一、通风系统能力核定依据 二、矿井需要风量核算 （3）三级标题，方正仿宋简体，四号，不加粗，无缩进。示例格式如下： 1、×××××××××××××× 2、×××××××××××××× 2.正文排版 （1）报告使用WPS或Word软件排版。正文字体为方正仿宋简体，字母、数字采用Times New Roman，四号，首行缩进2字符，段落行间距为28磅。上下页边距2.54厘米，左右页边距为3.17厘米，A4纸。 （2）正文中各符号的上标、下标必须标注清楚，用Times New Roman表示。 （3）正文中范围线应用“～”波浪线，如：工作面供风系数1.0～1.5等。 （4）一字线用于图、表及公式符号的连接短线，占一格，如：图3-1、表5-2、式1-2。 二字线用于公式后的式中符号解释，编写时占两格，如： 式中Qcf——采煤工作面实际需要风量，m3/min； Kcg——采煤工作面瓦斯涌出不均衡系数，取1.5。
矿井通风系统与通风设计 本章主要内容 1,矿井通风系统----类型,适应条件,主要通风机工作方式 ,安装地点,通风系统的选择 2,采区通风----基本要求,进回风上山选择,采煤工作面通风系统 3,通风构筑物及漏风----风门,风桥,密闭,导风板;矿井漏风,漏风率,有效风量率,减少漏风措施 4,矿井通风设计----内容与要求,优选通风系统,矿井风量计算,阻力计算,通风设备选择 5,可控循环通风 第一节矿井通风系统 矿井通风系统是向矿井各作业地点供给新鲜空气,排出污浊空气的通风网路,通风动力和通风控制设施的总称. 一,矿井通风系统的类型及其适用条件 按进,回井在井田内的位置不同,通风系统可分为中央式,对角式,区域式及混合式. 1,中央式 进,回风井均位于井田走向中央.根据进,回风井的相对位置,又分为中央并列式和中央边界式(中央分列式). 2,对角式 1)两翼对角式 进风井大致位于井田走向的中央,两个回风井位于井田边界的两翼(沿倾斜方向的浅部),称为两翼对角式,如果只有一个回风井,且进,回风分别位于井田的两翼称为单翼对角式. 2)分区对角式 进风井位于井田走向的中央,在各采区开掘一个不深的小回风井,无总回风巷. 3,区域式 在井田的每一个生产区域开凿进,回风井,分别构成独立的通风系统.如图. 4,混合式 由上述诸种方式混合组成.例如,中央分列与两翼对角混合式,中央并列与两翼对角混合式等等. 二,主要通风机的工作方式与安装地点 主要通风机的工作方式有三种:抽出式,压入式,压抽混合式. 1, 抽出式 主要通风机安装在回风井口,在抽出式主要通风机的作用下,整个矿井通风系统处在低于当地大气压力的负压状态.当主要通风机因故停止运转时,井下风流的压力提高,比较安全. 2,压入式 主要通风机安设在入风井口,在压入式主要通风机作用下,整个矿井通风系统处在高于当地大气压的正压状态.在冒落裂隙通达地面时,压入式通风矿井采区的有害气体通过塌陷区向外漏出.当主要通风机因故停止运转时,井下风流的压力降低. 3,压抽混合式 在入风井口设一风机作压入式工作,回风井口设一风机作抽出式工作.通风系统
矿井通风设计改
矿井通风设计 学院：湘潭大学职业技术学院 专业班级：煤矿开采技术（通风与安全方向）0801 姓名：胡秦 学号：20089217132 指导老师：何廷山
目录前言 （一）、矿井概况 （二）、拟定矿井通风系统 （三）、矿井总风量计算与分配 1、矿井需风量计算原则 2、矿井需风量计算方法 3、矿井总风量的分配 （四）、矿井通风总阻力计算 1、矿井通风总阻力计算的原则 2、矿井通风总阻力的计算方法 3、绘制矿井通风网络图（五）、选择矿井通风设备 1、选择矿井通风设备的要求 2、主要通风机的选择 （六）、通风耗电费用概算 1、主要通风机的耗电量 2、局部通风机的耗电量 3、通风总耗电量 4、吨煤通风耗电量 5、吨煤通风耗电成本 （七）、矿井通风系统评述
1、系统的合理性 2、阻力分布的合理性 3、主要通风机工作的安全性、经济性 前言 《矿井通风》设计是学完《矿井通风》课程后进行，是学生理论联系实际的重要实践教学环节，是对学生进行的一次综合性专业设计训练。通过课程设计使学生获得以下几个方面能力，为毕业设计打下基础。 1、进一步巩固和加深我们所学矿井通风理论知识，培养我们设计计算、工程绘图、计算机应用、文献查阅、运用标准与规范、报告撰写等基本技能。 2、培养学生实践动手能力及独立分析和解决工程实际的能力。 3、培养学生创新意识、严肃认真的治学态度和理论联系实际的工作作风。 依照老师精心设计的题目，按照大纲的要求进行，要求我们在规定的时间内独立完成计算，绘图及编写说明书等全部工作。 设计中要求严格遵守和认真贯彻《煤炭工业设计政策》、《煤矿安全规程》、《煤矿工业矿井设计规范》以及国家制定的其它有关煤炭工业的方针政策，设计力争做到分析论证清楚，论据确凿，并积极采用切
彬县陈家坪煤炭有限责任公司三号井矿井通风设施建筑标准 彬县陈家坪煤炭有限责任公司三号井 二〇一八年一月二十日
目录 一、密闭墙构筑标准 (2) 二、风门构筑标准 (4) 三、调节风窗的构筑标准 (5) 四、测风站的构筑标准 (5) 五、隔爆水棚的构筑标准 (6)

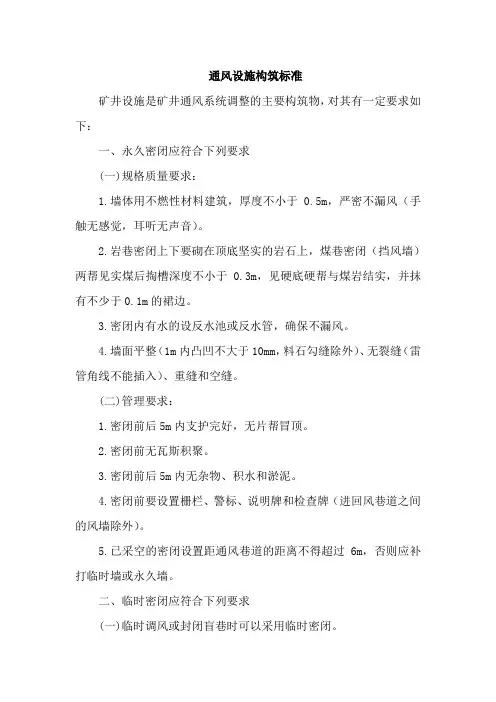

为落实“安全第一，预防为主，综合治理”的安全生产方针，加强井下通风安全工作，促进我矿安全生产稳步发展，根据我矿实际，现将通风设施建筑标准规定如下： 一、密闭墙构筑标准 （一）、永久密闭构筑标准 1、密闭应设在顶帮完好等硬处，密闭墙至通风巷道口距离不大于6m，且支护完好，无片帮冒顶现象，无杂物、淤泥积水。 2、用不燃性材料（料石）建筑，严密不漏风（手触无感觉，耳听无声音），位置合理，按照1:3灰、砂比例配置砂浆。 3、用砖、料石砌墙时，竖缝要错开，横缝要水平，排列必须整齐。砖块之间要用砂浆抹匀，灰缝要均匀一致，墙厚要符合标准。 4、密闭墙掏槽深度岩不少于200mm，煤不少于300mm，宽度不小于密闭墙厚的1.4倍，且见硬底、硬帮，与煤岩接实（砌碹巷道要破碹后掏槽）。 5、密闭墙体上留设观测管（密闭墙的三分之二中上部设直径不小于25mm观测孔）；措施管（距顶板低300mm设置直径不小于100mm 措施管）。铁管孔口应伸入密闭墙内1m以上，外口距密闭墙至少0.2m，外口要设阀门，不用时保持关闭。 6、墙面平整（密闭强度符合设计要求，墙面凸凹不大于10mm，无裂缝、重缝和空缝,料石勾缝除外），墙体周边抹面不少于100mm裙边。 7、密闭前要设栅栏、警标、检查纪录牌。 （二）、永久闭墙构筑规格
附件3： 煤矿生产能力核定标准 第一章总则 第一条为科学核定煤矿生产能力，依据有关法律、法规和技术政策，制定本标准。 第二条核定煤矿生产能力，必须具备以下条件： （一）依法取得采矿许可证、安全生产许可证、煤炭生产许可证和营业执照； （二）有健全的生产、技术、安全管理机构及必备的专业技术人员； （三）有完善的生产、技术、安全管理制度； （四）各生产系统及安全监控系统运转正常。 第三条核定煤矿生产能力以万t/a为计量单位，年工作日采取330d。 第四条核定煤矿生产能力应当逐项核定各生产系统（环节）的能力，取其中最低能力为煤矿综合生产能力。同时核查采区回采率、煤炭资源可采储量和服务年限。 井工矿主要核定主井提升系统、副井提升系统、排水系统、供电系统、井下运输系统、采掘工作面、通风系统和地面生产系统的能力。矿井压风、灭尘、通讯系统和地面运输能力、高瓦斯矿井瓦斯抽排能力等作为参考依据，应当满足核定生产能力的需要。
露天矿主要核定穿爆、采装、运输、排土等环节的能力。除尘、防排水、供电、地面生产系统的能力作为参考依据，应当满足核定生产能力的需要。 第五条核定煤矿生产能力档次划分标准为： （一）30万t/a以下煤矿以1万t为档次（即1、2万t/a……）； （二）30万t/a至90万t/a煤矿以3万t为档次（即33、36 万t/a……）； （三）90万t/a至600万t/a煤矿以5万t为档次（即95、100 万t/a……）； （四）600万t/a以上的煤矿以10万t为档次（即610、620万t/a……）。 生产能力核定结果不在标准档次的，按就近下靠的原则确定。 第六条煤矿通风系统能力必须按实际供风量核定，井下各用风地点所需风量要符合规程规要求。经省级煤炭行业管理部门批准的矿井年度通风能力，可作为核定生产能力的依据。 第七条核定煤矿生产能力所用参数，必须采集已公布或上报的生产技术指标、现场实测和合法检测机构的测试数据，经统计、分析、整理、修正，并进行现场验证而确定。 第二章资源储量及服务年限核查 第八条煤矿资源储量核查容及标准： （一）有依法认定的资源储量文件； （二）有上年度核实或检测的资源储量数据；
文件编号：RHD-QB-K9570 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 矿井通风系统调整方案及安全技术措施标准版 本
矿井通风系统调整方案及安全技术 措施标准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 第一节矿井概况 一、矿井采掘概况 根据20xx年11月29日山西省国土资源厅为该矿最新下发的采矿许可证，批准开采15-3号煤层，批准生产规模为900kt/a，批准井田面积 6.5071km2。矿井采用主斜井副立井及回风立井开拓方式。井下现有一个生产采区：即151采区。其中布置一个15103回采工作面，一个15105备采面，两个工作面均采用U型全风压通风方式，一个掘进工作面，15106运输顺槽。
二、矿井通风系统情况 矿井采用中央并列式通风方式，主扇工作方法为机械抽出式，全矿井有两个进风井（主斜井和副立井）和一个回风立井。地面回风井安装有两台FBCDZ-8-No23（2×250KW）型主要通风机，一台运转，一台备用。叶片安装角度为0°，配用 YBF2450－8型电机（功率250kW×2，电压 660V，转数740r/min）。目前矿井总进风量为4021m3/min，矿井总回风量为4065m3/min。 第二节通风系统调整方案 由于矿井停产、冬季井下供暖要求及通风管理需要，为确保矿井通风系统安全可靠，需要对井下各用风地点风量进行重新分配和调整。通过调节矿井主要通风机的性能参数，使矿井总进风量减少。为了确保风量调整工作顺利进行特制订此方案。
第七章 矿井通风系统与通风设计 本章主要内容 1、矿井通风系统----类型、适应条件、主要通风机工作方式 、安装地点、通风系统的选择 2、采区通风----基本要求、进回风上山选择、采煤工作面通风系统 3、通风构筑物及漏风----风门、风桥、密闭、导风板；矿井漏风、漏风率、有效风量率、减少漏风措施 4、矿井通风设计----内容与要求、优选通风系统、矿井风量计算、阻力计算、通风设备选择 5、可控循环通风 第一节 矿井通风系统 矿井通风系统是向矿井各作业地点供给新鲜空气、排出污浊空气的通风网路、通风动力和通风控制设施的总称。 一、矿井通风系统的类型及其适用条件 按进、回井在井田内的位置不同，通风系统可分为中央式、对角式、区域式及混合式。 1、中央式 进、回风井均位于井田走向中央。根据进、回风井的相对位置，又分为中央并列式和中央边界式（中央分列式）。 2、对角式 1）两翼对角式 进风井大致位于井田走向的中央，两个回风井位于井田边界的两翼（沿倾斜方向的浅部），称为两翼对角式，如果 只有一个回风井，且进、回风分别位于井田的两翼称为单翼对角式。 2）分区对角式
进风井位于井田走向的中央，在各采区开掘一个不深的小回风井，无总回风巷。 在井田的每一个生产区域开凿进、回风井， 分别构成独立的通风系统。如图。 4、混合式 由上述诸种方式混合组成。例如，中央分列与两翼对角混合式，中央并列与两翼对角混合式等等。 二、主要通风机的工作方式与安装地点 主要通风机的工作方式有三种：抽出式、压入式、压抽混合式。 1、抽出式 主要通风机安装在回风井口，在抽出式主要通风机的作用下，整个矿井通风系统处在低于当地大气压力的负压状态。当主要通风机因故停止运转时，井下风流的压力提高，比较安全。 2、压入式 主要通风机安设在入风井口，在压入式主要通风机作用下，整个矿井通风系统处在高于当地大气压的正压状态。在冒落裂隙通达地面时，压入式通风矿井采区的有害气体通过塌陷区向外漏出。当主要通风机因故停止运转时，井下风流的压力降低。 3、压抽混合式 在入风井口设一风机作压入式工作，回风井口设一风机作抽出式工作。通风系统的进风部分处于正压，回风部分处于负压，工作面大致处于中间，其正压或负压均不大，采空区通连地表的漏风因而较小。其缺点是使用的通风机设备多，管理复杂。 三、矿井通风系统的选择 根据矿井设计生产能力、煤层赋存条件、表土层厚度、井田面积、地温、矿井瓦斯涌出量、煤层自燃倾向性等条件，在确保矿井安全、兼顾中、后期生产需要的前提下，通过对多种个可行的矿井通风系统方案进行技术经济比较后确定。 中央式通风系统具有井巷工程量少、初期投资省的优点。因此，矿井初期宜优先采 用。

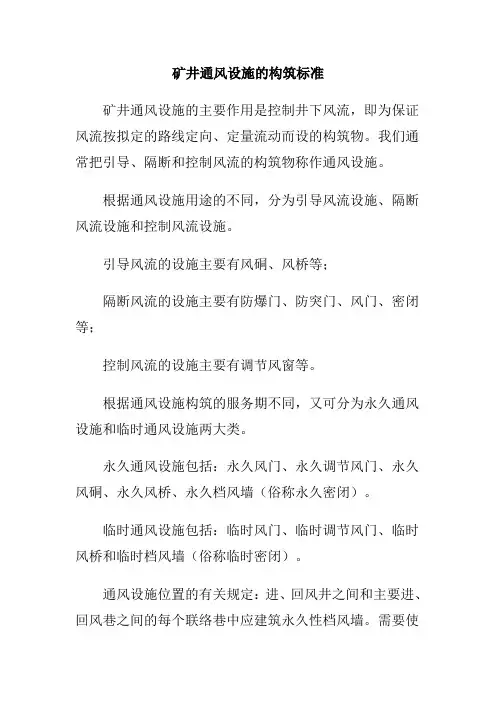

贵州峄兴矿业有限公司 兴仁县兴利煤矿 矿井通风设施的构筑标准 编制：揭连东 总工：张学远 矿长: 任良龙 2017年3月19日 矿井通风设施的构筑标准
