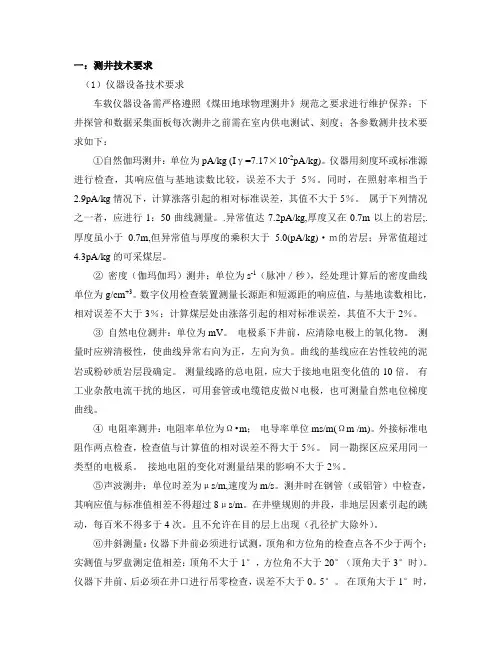

一:测井技术要求
(1)仪器设备技术要求
车载仪器设备需严格遵照《煤田地球物理测井》规范之要求进行维护保养;下井探管和数据采集面板每次测井之前需在室内供电测试、刻度;各参数测井技术要求如下:
①自然伽玛测井:单位为pA/kg (Iγ=7.17×10-2pA/kg)。仪器用刻度环或标准源进行检查,其响应值与基地读数比较,误差不大于5%。同时,在照射率相当于2.9pA/kg情况下,计算涨落引起的相对标准误差,其值不大于5%。属于下列情况之一者,应进行1:50曲线测量。.异常值达7.2pA/kg,厚度又在0.7m以上的岩层;.厚度虽小于0.7m,但异常值与厚度的乘积大于 5.0(pA/kg)·m的岩层;异常值超过
4.3pA/kg的可采煤层。
②密度(伽玛伽玛)测井;单位为s-1(脉冲/秒),经处理计算后的密度曲线单位为g/cm+3。数字仪用检查装置测量长源距和短源距的响应值,与基地读数相比,相对误差不大于3%;计算煤层处由涨落引起的相对标准误差,其值不大于2%。
③自然电位测井:单位为mV。电极系下井前,应清除电极上的氧化物。测量时应辨清极性,使曲线异常右向为正,左向为负。曲线的基线应在岩性较纯的泥岩或粉砂质岩层段确定。测量线路的总电阻,应大于接地电阻变化值的10倍。有工业杂散电流干扰的地区,可用套管或电缆铠皮做N电极,也可测量自然电位梯度曲线。
④电阻率测井:电阻率单位为Ω?m;电导率单位ms/m(Ωm /m)。外接标准电阻作两点检查,检查值与计算值的相对误差不得大于5%。同一勘探区应采用同一类型的电极系。接地电阻的变化对测量结果的影响不大于2%。
⑤声波测井:单位时差为μs/m,速度为m/s。测井时在钢管(或铝管)中检查,其响应值与标准值相差不得超过8μs/m。在井壁规则的井段,非地层因素引起的跳动,每百米不得多于4次。且不允许在目的层上出现(孔径扩大除外)。
⑥井斜测量:仪器下井前必须进行试测,顶角和方位角的检查点各不少于两个;实测值与罗盘测定值相差:顶角不大于1°,方位角不大于20°(顶角大于3°时)。仪器下井前、后必须在井口进行吊零检查,误差不大于0。5°。在顶角大于1°时,
每一测点应同时测量顶角和方位角。当顶角小于3°或测斜点附近(10m以内)有铁磁性物体时,方位角误差不作要求。测点间距一般不大于50m,定向斜孔不大于20m,最深测点距孔底不大于10m。相邻两个测点间顶角变化大于2°或方位角变化大于20°(顶角大于3°)时应加密测量,测点加密到10m后可不再加密。检查测量每200m不少于一个点,最深测点必须检测。检测值与原测值相差:顶角不大于1°,方位角不大于10°。
⑦井温测量:单位为℃。仪器下井前应进行检查,实测值与给定值相差不大于1℃。测量范围应自井液液面至孔底,且距孔底的距离不应大于10m。
⑧车载固定设备应达到如下技术要求,方可进行测井;
电缆制作记号必须用钢尺丈量;两记号间的标准间距为10m,丈量误差不超过5mm;每百米记号的后边应标记识别记号;制作的记号必须在孔内检查;.发现记号移位、或电缆在孔内经强力拉伸、或累计测孔深度达1×104m,须检查记号间距,并填写检查记录;井场钻台前应有10m以上的开阔地,器材堆置不应影响车辆的进出及就位。终孔深度必须保证所有下井仪器能测到最下目的层以下2m。终孔直径应大于下井仪外径20mm。特殊层段按设计或测井通知书要求进行。
(3)测量项目选择
含煤井段至少测量4种物性参数,非含煤井段至少测量3种物性参数。采用的物性参数,应按煤种、煤层结构及地质目的进行选择,其原则如下:
a.凡探煤钻孔,应测量密度(或伽玛伽玛)、电阻率、自然伽玛;
b.复杂结构煤层或薄煤层的地区,应采用垂直分辨率高的测井方法;
c.凡要求进行岩石力学性质计算的钻孔,应测量声波和密度。
d.一般情况下,均应测量井径。
e.所有测井钻孔均须测量井斜。
f.所有测井钻孔应测量井液的密度、电阻率及其温度。
(4)现场刻度:所有使用的仪器设备应按规范要求进行现场刻度,并作好现场记录记录
(5)深度比例
全孔用1:200或1:500;煤系地层用1:200;目的层用1:50。
(6)采样间隔
目的层段不大于5cm,其他层段用10cm或5cm。特殊测井方法应依据所要求的测量精度及仪器性能确定。
(7)电缆提升速度(以下称测速)
数字仪测井的测速变化不应大于5%,并应在出厂指标范围内进行试验,以选择适应于施工区地质情况的最高测速。
(8)深度测量及回程差
测井时须保持深度测量轮的清洁。校正后的各方法探管测量曲线间的深度差,孔深不大于500m时,不超过0.25m;大于500m时,不大于0.05%。各方法探管的回程差不允许出现正值,且须准确记录。当回程差大于实测井深的0.1%时,应查明原因,必要时须重新测量。
二:测井解释
1:单孔测井资料解释的一般要求
(1)测井钻孔,均应进行全孔地质解释。
(2)解释原则应合理,依据须充分。
(3)各物性参数方法,应按各自的解释原则解释,确定成果采用各解释结果的平均值;
2:煤层解释
(1)煤层的定性主要采用长、短源距伽玛-伽玛曲线、自然伽玛曲线、三侧向
电阻率曲线和井径曲线等几种有效的参数综合加以确定;
(2)定厚解释:煤层的主要定厚解释曲线为短源距伽玛伽玛与三侧向电阻率,自然伽玛,长源距伽玛伽玛曲线来确定;声速曲线、电位电阻率可参加定厚。定厚原则如下图:
3:岩层解释
(1):定性解释:岩层的主要定性解释曲线为自然伽玛、密度、侧向电阻率,井径、声波时差参与辅助解释。
(2):定厚解释:岩层的主要定厚解释曲线为自然伽玛与侧向电阻率。自然伽玛曲线解释点均为半幅点,侧向电阻率解释点为高异常根部拐点或根部1/3幅值点。
(3):岩性解释时,除根据曲线特征解释外,还需要参照钻探分层进行解释。
4:含水层解释
含水层(带)、溶(裂)隙带的解释应结合水文地质资料进行,定性解释选用自然伽玛和侧向电阻率及自然电位曲线进行解释;用电阻率﹑密度和声波进行孔隙度计算;用自然伽玛和电阻率来计算岩层的泥质含量;反映地层储水空间和渗透性能的物性参数。定厚解释确定成果应采用两种物性参数解释成果的平均值,且两物性参数与确定成果深度相差不应大于1m,厚度相差不应大于0.5m。
石油工程测井基本名词解释
一、名词概念 1.Well logging 测井:油气田地球物理测井,简称测井welllogging,是应用物理方法研究油气田钻井地质剖面和井的技术状况,寻找油气层并监测油气层开发的一门应用技术。 2.Electrical logs 电法测井:是指以研究岩石及其孔隙流体的导电性、电化学性质及介电性为基础的一大类测井方法,包括以测量岩层电化学特性、导电特性和介电特性为基础的三小类测井方法。 3.Acoustic logs 声波测井:是通过研究声波在井下岩层和介质中的传播特性,来了解岩层的地质特性和井的技术状况的一类测井方法。 4.Nuclear logs 核测井:是根据岩石及其孔隙流体的核物理性质,研究钻井地质剖面,勘探石油、天然气、煤以及铀等有用矿藏的地球物理方法,是地球物理测井的重要组成部分。 5.Production logs 生产测井PL:泛指油气田投产后,在生产井或注入井中进行的一系列井下地球物理观测。它是监测油气田开发动态的主要技术手段,是油气田储集层评价、开发方案编制和调整、井下技术状况检测、作业措施实施和效果评价的重要手段。根据测量对象和应用范围,生产测井大致可分为生产动态、产层评价和工程技术三类。 6.Apparent resisitivity 视电阻率:把电极系放在井中某一位置,能测得该点的一个电阻率值,该值受井眼、围岩、泥浆侵入等环境影响,不等于地层的真实电阻率,称为视电
阻率。当电极系沿井身连续移动时,则可测得视电阻率随井身变化的曲线。这种横坐标为视电阻率R a,纵坐标为深度H的曲线叫视电阻率曲线。 7.Reservoir 储集层:在石油工业中,储集层是指具有一定孔隙性和渗透性的岩层。例如油气水层。 8.increased resistance invasion 高侵:当地层孔隙中原来含有的流体电阻率较低时,电阻率较高的钻井液滤液侵入后,侵入带岩石电阻率升高,这种钻井液滤液侵入称为钻井液高侵,R XO
