ArcGIS下矢量数据配准
ArcGIS 空间校正（spatial adjustment）是个常用的工具，下面简单说一下它的使用方法。

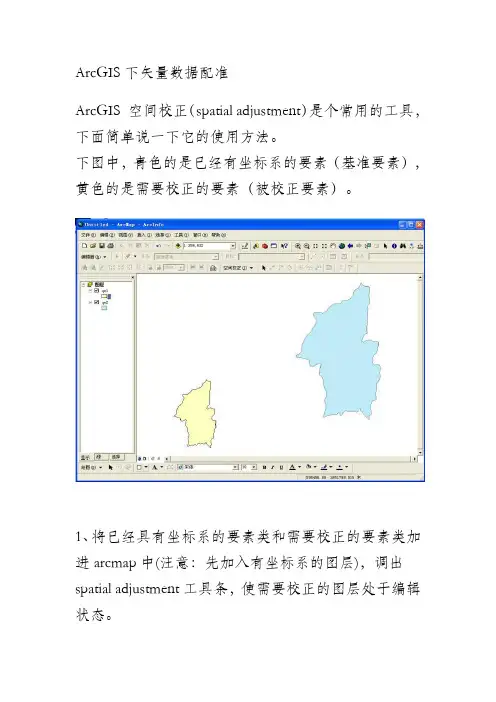

下图中，青色的是已经有坐标系的要素（基准要素），黄色的是需要校正的要素（被校正要素）。
1、将已经具有坐标系的要素类和需要校正的要素类加进arcmap中(注意：先加入有坐标系的图层)，调出spatial adjustment工具条，使需要校正的图层处于编辑状态。
2、在spatial adjustment工具条菜单里设置要校正的数据，把要校正的要素类打钩，
3、设置校正方法
每种校正方法的适用范围和区别可看帮助文件。仿射变换是最常用的方法，建议使用。
4、设置结合环境，以便准确地建立校正连接
Editor->snapping:
5、点置换连接工具
6、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。用同样的方法建立足够的链接。理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
7、点spatial adjustment工具条菜单下的adjust，即可应用配准，然后保存编辑。
当熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。
上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说是图对图校正。如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的4、5、6步用下面方法代替：
4、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标
5、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕x坐标，第二列是关键点的屏幕y坐标，第三列是关键点真实的x坐标，第四列是关键点真实的y坐标，中间用空格分开，每个关键点一行。如下图所示
6、在spatial adjustment菜单中打开链接文件，选刚才建立好的链接文件
其它步骤与前面的相同。
另外，再已知控制点坐标的情况下，也可以用下面的方法进行配准：
1、首先在Arc catalog下面对需要配准的矢量图设置投影方式（右键点击该图，在shapefile属性表的shape 字段属性中，定义相应的投影方式；
2、通过excel或记事本建立一个文本文件，输入几个控制点的坐标值，x表示经向，y为纬向，可以是公里网格坐标，和上面的定义的投影方式对应，保存；
3、在ArcMap里面打开矢量图，在“编辑器”（Editor）里设为“开始编辑”；
4、在“空间配准”（Spatial Adjustment）里把“设置配准数据”（set adjust data)定为“选择这些层中的所有要素”(All features in these)，然后在“链接”(link)里打开上面建立的控制点文件；
5、先双击控制点文件中的坐标值，再在矢量图中找到对应的点双击，即建立了第一个链接，依照此法，建立数个链接；
6、点击“空间配准”下面的“配准”（已由灰变黑可用），则配准完成
本篇文章来源于GIS空间站转载请以链接形式注明出处网址：https://www.doczj.com/doc/1116637010.html,/Article/1640.htm

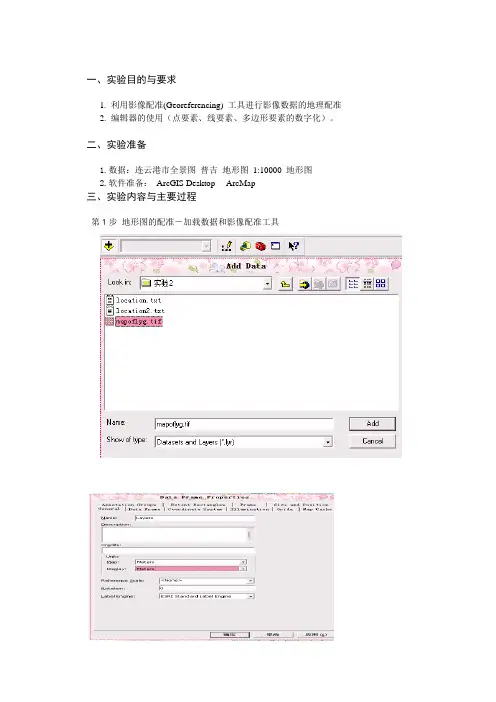

实验三、影像配准及矢量化 一、实验目的 1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准 2.编辑器的使用（点要素、线要素、多边形要素的数字化）。 注意：在基于ArcMap 的操作过程中请注意保存地图文档。 二、实验准备 数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.Tif，昆明市旅游休闲图.jpg (扫描图)。 软件准备： ArcGIS Desktop ---ArcMap 三、实验内容及步骤 第1步地形图的配准－加载数据和影像配准工具 所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。打开ArcMap，添加“影像配准”工具栏。把需要进行配准的影像—70011-1.TIF 增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。 第2步输入控制点 在配准中我们需要知道一些特殊点的坐标。通过读图，我们可以得到一些控件
点――公里网格的交点，我们可以从图中均匀的取几个点。一般在实际中，这些点应该能够均匀分布。在”影像配准”工具栏上，点击“添加控制点”按钮。使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置 用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。点 击“影像配准”工具栏上的“查看链接表”按钮。 第3步设定数据框的属性 增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。执行菜单命令“视图”－“数据框属性”，设定数据框属性
●更新后，就变成真实的坐标。 第4步矫正并重采样栅格生成新的栅格文件 ●在”影像配准”菜单下，点击“矫正”，对配准的影像根据设定的变换公式重新采样，另存为一个新的影像文件。
ArcGIS 空间校正影像配准 1、空间校正是针对矢量图的，栅格配准是针对栅格影像的。 在ArcMap中对应的Spatial Adjustment工具条和Georeference工具条【具体平台操作分别参考： https://www.doczj.com/doc/1116637010.html,/ESRI/thread-47016-1-1.html和 https://www.doczj.com/doc/1116637010.html,/ESRI/viewthread.php?tid=23306】；在AE中的具体栅格配准接口为：IGeoreference 、而空间校正根据具体的校正的方法有很多种，具体介绍如下： I、彷射变换： 二维的彷射变换是AffineTransformation2D类，彷射变换主要有两种变换：Conformal Transformation（等角变换）和 Affine Tranformation（真彷射变换），对应的接口机器构造函数为： IAffineTransformation2D3::DefineConformalFromControlPoints和IAffineTransformation2D::DefineFromControlPoints。其中等角变换要求至少两个已知点，因为他的变换函数使用4参数；而真彷射变换要求至少三个已知点，因为他的变换函数使用6参数。 II、投影变换： 主要实现IProjectiveTransformation2DGEN接口。至少需要4个控制点，因为该变换函数有八个参数。 III、还有相似变换等等。 这些接口都是继承于ITransformation，是通过几何的ITransform2D 接口中Transform (esriTransformDirection direction, ITransformation transformation ）方法发挥作用的。 2、判断某图层是为内存图层： IFeatureLayer pFeatLayer = MapCtrl.get_Layer(i) as IFeatureLayer; if (pFeatLayer.DataSourceType.Trim().ToUpper() == "InMemory Feature Class".Trim().ToUpper()) { } 空间校正（spatial adjustment）方法
ArcGIS下矢量数据配准 ArcGIS 空间校正（spatial adjustment）是个常用的工具，下面简单说一下它的使用方法。 下图中，青色的是已经有坐标系的要素（基准要素），黄色的是需要校正的要素（被校正要素）。 1、将已经具有坐标系的要素类和需要校正的要素类加进arcmap中(注意：先加入有坐标系的图层)，调出spatial adjustment工具条，使需要校正的图层处于编辑状态。
2、在spatial adjustment工具条菜单里设置要校正的数据，把要校正的要素类打钩， 3、设置校正方法 每种校正方法的适用范围和区别可看帮助文件。仿射变换是最常用的方法，建议使用。
4、设置结合环境，以便准确地建立校正连接 Editor->snapping: 5、点置换连接工具 6、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。用同样的方法建立足够的链接。理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
7、点spatial adjustment工具条菜单下的adjust，即可应用配准，然后保存编辑。
当熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。 上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说是图对图校正。如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的4、5、6步用下面方法代替： 4、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标 5、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕x坐标，第二列是关键点的屏幕y坐标，第三列是关键点真实的x坐标，第四列是关键点真实的y坐标，中间用空格分开，每个关键点一行。如下图所示 6、在spatial adjustment菜单中打开链接文件，选刚才建立好的链接文件
ＡｒｃＧｉｓ中进行地形图的配准 地形图配准 １．１．１ 方法简介 １．１．１．１ 方法０ 所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。 对影像的配准有很多方法，下面介绍一种常用方法。 （１）打开 ＡｒｃＭａｐ，增加 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 工具条。 （２）把需要进行纠正的影像增加到 ＡｒｃＭａｐ 中，会发现 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 工具条中的工具被激活。 （３）在配准中我们需要知道一些特殊点的坐标，即控制点。可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我们可以从图中均匀的取几个点。如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取。 （４）首先将 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 工具条的 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 菜单下 Ａｕｔｏ Ａｄｊｕｓｔ 不选择。 （５）在 Ｇｅｏｒｅｆｅｒｎｃｉｎｇ 工具条上，点击 Ａｄｄ Ｃｏｎｔｒｏｌ Ｐｏｉｎｔ 按钮。 （６）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置： （７）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
（８）增加所有控制点后，在 Ｇｅｏｒｅｆｅｒｅｎｃｉｎｇ 菜单下，点击 Ｕｐｄａｔｅ Ｄｉｓｐｌａｙ。 （９）更新后，就变成真实的坐标。 （１０）在 Ｇｅｏｒｅｆｅｒｅｎｃｉｎｇ 菜单下，点击 Ｒｅｃｔｉｆｙ，将校准后的影像另存。 后面我们的数字化工作是对这个校准后的影像进行操作的。 １．１．１．２ 说法１ 在配准前，先在ａｒｃｔｏｏｌｂｏｘ下的ｄａｔｅ ｍａｎａｇｅｍｅｎｔ ｔｏｏｌ下的ｐｒｏｊｅｃｔｉｏｎｓ ａｎｄ ｔｒａｎｓｆｏｒｍａｔｉｏｎｓ进行投影系统的定义；然后在ａｒｃｍａｐ中，利用ｇｅｏｒｅｆｅｒｅｎｉｎｇ工具，进行控制点的输入。增加所有控制点后在ｇｅｏｒｅｆｅｒｅｎｉｎｇ工具下点击ｕｐｄａｔｅｄｉｓｐｌａｙ，最后ｒｅｃｔｉｆｙ保存影像。重新打开配准后的影像在界面的下方即可看到配准后显示的坐标。 １．１．１．３ 说法 在利用ＡｒｃＧＩＳ进行数字化，或者把栅格图像加载到已有坐标系的地图中时，首先的工作就是进行地图的空间配准。 对栅格图像进行配准时，可以用Ｇｅｏｒｅｆｅｒｅｎｃｉｎｇ工具。对已有ＧＩＳ图与其它坐标系或者地图进行配准时，可以利用Ｓｐａｔｉａｌ Ａｄｊｕｓｔｍｅｎｔ工具。 １．利用Ｇｅｏｒｅｆｅｒｅｎｃｉｎｇ工具配准栅格图像
ArcGIS下矢量数据配准 spatial adjustment ArcGIS 空间校正（spatial adjustment）是个常用的工具，下面简单说一下它的使用方法。 下图中，青色的是已经有坐标系的要素（基准要素），黄色的是需要校正的要素（被校正要素）。 1、将已经具有坐标系的要素类和需要校正的要素类加进arcmap中(注意：先加入有坐标系的图层)，调出spatial adjustment工具条，使需要校正的图层处于编辑状态。 2、在spatial adjustment工具条菜单里设置要校正的数据，把要校正的要素类打钩，
3、设置校正方法 每种校正方法的适用范围和区别可看帮助文件。仿射变换是最常用的方法，建议使用。 4、设置结合环境，以便准确地建立校正连接 Editor->snapping:
5、点置换连接工具 6、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。用同样的方法建立足够的链接。理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
7、点spatial adjustment工具条菜单下的adjust，即可应用配准，然后保存 编辑。 当熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。 上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说
是图对图校正。如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的4、5、6步用下面方法代替： 4、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标 5、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕x坐标，第二列是关键点的屏幕y坐标，第三列是关键点真实的x坐标，第四列是关键点真实的y坐标，中间用空格分开，每个关键点一行。如下图所示 6、在spatial adjustment菜单中打开链接文件，选刚才建立好的链接文件 其它步骤与前面的相同。 本篇文章来源于 GIS空间站转载请以链接形式注明出处网址： https://www.doczj.com/doc/1116637010.html,/Article/1640.htm
Arcgis矢量配准 目录 1.地图导入 (3) 2.地图投影 (3) 2.1坐标系 (3) 2.2控制点 (3) 3.图层 (4) 3.1图层设计 (4) 3.2字段的设计 (5) 4.制图 (6) 4.1制图步骤 (6) 4.2地图处理 (7) 4.3制图效果 (8) 5.出图 (9)
1.底图的导入 1)在E盘中新建名称为“长江九江段地貌”的文件夹，然后在 作业图中找到名称为snap45的图片，将其复制粘贴至“长江 九江段地貌”中。 2)打开ArcMap10应用程序，启动时自动打开了【ArcMap10启 动】对话框。在【ArcMap 启动】对话框里单击【新建地图】 →【我的模板】→【空白底图】，单击确定按钮完成空白地图 文档的创建。 3)设置空间参考，在图层视口中右击，点击【数据框属性】→ 【坐标系】→【预定义】→【Projected Coordinate Systems】 →【Gauss Kruger】→【Beijing 1954】→【Beijing 1954 GK Zoon 20N】，单击【常规】选显卡，在“显示单位”和“地图 单位”中选择米，最后确定。 4)在工具栏中左击【添加数据】，在弹出对话框中左击【链 接到文件夹】菜单，在弹出菜单中选择【计算机】→【E 盘】→【长江九江段地貌】，选择snap45.bmp，左击【添加】。 如图1.导入地图效果如图7. 图1 图2
2.地图投影 2.1 坐标系 1)在图层视口中右击，点击【数据框属性】→【坐标系】→【预 定义】→【Projected Coordinate Systems】→【Gauss Kruger】 →【Beijing 1954】→【Beijing 1954 GK Zoon 20N】如图 2 2)单击【常规】选显卡，在“显示单位”和“地图单位”中选 择米，最后确定。 2.2 控制点 1）在主菜单中单击【自定义】→【工具条】→【地理配准】，在视口中便会弹出地理配准工具 2）单击【添加控制点】，在图上选择有明显特征的部位选点，点击两次至十字标志变红，至少选取3个点。选点注意 事项： A、变换公式为n次多项式，则控制点数至少为 (n+1)(n+2)/2，本题中n=1 B、选择图片上易分辨且较精细的特征点 C、图像边缘处要尽量选点 D、特征变化大的地区要多选点 E、尽可能满幅、均匀的选点 3）打开Google Earth应用程序，单击【工具】→【选项】→【3D视图】，在“显示纬度/经度”菜单下拉框中选择“通
实验三 ArcGIS栅格数据矢量化和编辑 一、主要内容 1、掌握ArcMap中地图、数据框架、组图层、数据层等基本概念及相互关系； 2、掌握利用ArcMap进行地图屏幕扫描数字化的主要流程及具体操作； 二、ArcMap基础知识 基本概念 1) 地图—Map (ArcMap document) 在ArcGIS中，一个地图存储了数据源的表达方式(地图，图表, 表格) 以及空间参考。在ArcMap中保存一个地图时，ArcMap将创建与数据的链接，并把这些链接与具体的表达方式保存起来。当打开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。一个保存的地图并不真正存储显示的空间数据！ 2) 数据框架—Data Frame 在“新建地图”操作中，系统自动创建了一个名称为“Layers”的数据框架。在ArcMap中，一个数据框架显示统一地理区域的多层信息。一个地图中可以包含多个数据框架，同时一个数据框架中可以包含多个图层。例如，一个数据框架包含中国的行政区域等信息，另一个数据框架表示中国在世界的位置。但在数据操作时，只能有一个数据框架处于活动状态。在Data View只能显示当前活动的数据框架，而在Layout View可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。 3）组图层-- New Group Layer 有时需要把一组数据源组织到一个图层中，把它们看作Contents窗口中的一个实体。例如，有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层（如道路、铁路和站点等）放在一起，以方便管理。 4）数据层 ArcMap可以将多种数据类型作为数据层进行加载，诸如AutoCAD 矢量数据DWG，ArcGIS的矢量数据Coverage、GeoDatabase、TIN 和栅格数据GRID，ArcView的矢量数据ShapeFile，ERDAS的栅格数据ImageFile，USDS的栅格数据DEM等。注意Coverage不能直接编辑，要编辑需要将Coverage转换成ShapeFile。

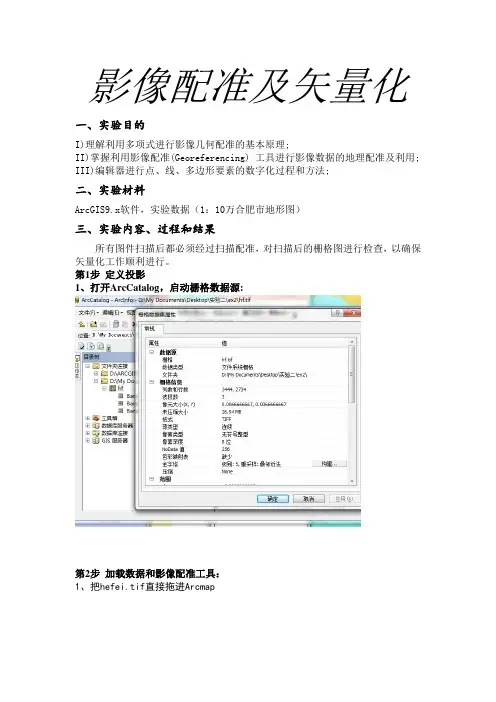

实验三、影像配准及矢量化 一、实验目得 1.利用影像配准(Georeferencing) 工具进行影像数据得地理配准 2.编辑器得使用(点要素、线要素、多边形要素得数字化)。 注意:在基于ArcMap 得操作过程中请注意保存地图文档。 二、实验准备 数据:昆明市西山区普吉地形图1:10000 地形图――70011-1、Tif,昆明市旅游休闲图、jpg (扫描图)。 软件准备: ArcGIS Desktop ---ArcMap 三、实验内容及步骤 第1步地形图得配准－加载数据与影像配准工具 所有图件扫描后都必须经过扫描配准,对扫描后得栅格图进行检查,以确保矢量化工作顺利进行。打开ArcMap,添加“影像配准”工具栏。把需要进行配准得影像—70011-1、TIF 增加到ArcMap中,会发现“影像配准”工具栏中得工具被激活。 第2步输入控制点 在配准中我们需要知道一些特殊点得坐标。通过读图,我们可以得到一些控件点――公里网格得交点,我们可以从图中均匀得取几个点。一般在实际中,这些点应该能
够均匀分布。在”影像配准”工具栏上,点击“添加控制点”按钮。使用该工具在扫描图上精确到找一个控制点点击,然后鼠标右击输入该点实际得坐标位置 用相同得方法,在影像上增加多个控制点(大于7个),输入它们得实际坐标。点击 “影像配准”工具栏上得“查瞧链接表”按钮。 第3步设定数据框得属性 增加所有控制点,并检查均方差(RMS)后,在”影像配准”菜单下,点击“更新显示”。执行菜单命令“视图”－“数据框属性”,设定数据框属性
●更新后,就变成真实得坐标。 第4步矫正并重采样栅格生成新得栅格文件 ●在”影像配准”菜单下,点击“矫正”,对配准得影像根据设定得变换公式重新采样,另存为一个新得影像文件。
ArcGIS实验操作（九） 地理配准(Georeferncing) 数据：昆明市西山区普吉地形图 1:10000 地形图――70011-1.tif 要求：进行地图配准，以确保矢量化工作顺利进行。 操作步骤： 1.加载配准工具栏和地图数据： z打开ArcMap，添加“Georeferncing”工具栏。 在ArcMap中弹出如下工具栏： z把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“Georeferncing”工具栏中的工具被激活。
2.输入控制点： 在配准中我们需要知道一些特殊点的坐标。通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。一般在实际中，这些点应该能够均匀分布。 z在“Georeferncing”工具栏上，点击“添加控制点”按钮。
z使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位 对应的X、Y坐标值。如下图所示：
点击全图显示，可查看地图窗口： z用相同的方法，在影像上增加至少4个控制点（控制点能均匀分布于四周，且数目不能太少），输入它们的实际坐标。也可以点击添加控制点按钮后，在地图窗口上单击确定一个控制点，右击选择“Input X and Y”，即可输入实际坐标：
输入准确的坐标值： 注意：若输完坐标值后，配准地图不可见，可点击。 同上，输入其它控制点的实际坐标值，本操作仅输入4个控制点仅是为演示需要，实际情况下需要输入更多的均匀分布的控制点。 然后，点击工具栏上的“查看链接表”按钮:
注意： 检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。Total RMS误差越小越好。 在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。 3.设定数据框的属性： z增加所有控制点，并检查均方差（RMS）后，在“影像配准”菜单下，点击“更新显示”。 执行菜单命令“视图”－“数据框属性”，设定数据框属性，在“常规”选项页中，将地图显示单位设置为“米”
. Arcgis空间数据处理案例 空间数据处理 (2) 第1步裁剪要素 (2) 第2步拼接图层 (4) 第3步要素融合 (5) 第4步图层合并 (7) 第5步图层相交 (9) 定义地图投影 (10) 第6步定义地理坐标系统 (10) 第7步投影变换，（地理坐标系－>北京1954坐标系转换－>西安80坐标系） (11) 补充：图层相减，计算面积 (12)
空间数据处理 ●数据：云南县界.shp; Clip.shp西双版纳森林覆盖.shp 西双版纳县界.shp ●步骤： 将所需要的数据下载后，解压到到 e:\gisdata, 设定工作区:在ArcMap中执行菜单命令：<地理处理>－><环境>，在“环境设置”选项页里， 点击“工作空间”按钮，在工作空间对话框中的常规设置选项中，设定“临时工作空间”为 e:\gisdata 第1步裁剪要素 ◆在ArcMap中，添数据GISDATA\云南县界.shp，添加数据GISDATA\Clip.shp （Clip 中有四 个要素） ◆激活Clip图层。选中Clip图层中的一个要素，注意确保不要选中“云南县界”中的要素！
点击打开ArcToolbox， 指定输出要素类路径及名称，这里请命名 为“云南县界_Clip11” 指定输入类：云南县界 指定剪切要素：Clip（必须是多边形要素） 依次选中Clip主题中其它三个要素，重复以上的操作步骤，完成操作后将得到共四个图层（“云 南县界_Clip11” , “云南县界_Clip12”，“云南县界_Clip21”，“云南县界_Clip22” ）。 注：1.观察剪切后面积是否有变化； 2.如果用split是否可以，如可以，需要怎么做？（用文本型字段进行split）
ArcGIS的矢量化操作 文章来源：不详文章作者： 2006-10-24 字体:[大中小] ArcGIS的矢量化操作: 一在ArcMAP中进行编辑的流程：本文来GIS公园 1. 打开ArcMAP。 GIS公园. 2. 在ArcCatalog中新建Shapfile图层（点，线，面），并拖入ArcMAP中。 copyright 3. 加载地图到ArcMAP中，增加Editor toolbar。 copyright 4. 在Editor toolbar中点开始编辑，ok,这时你可以开始你的矢量化过程。 copyright Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。最后记得保存结果哦。 本文来GIS公园 二创造新特征： . 我们可以创造三种主要类型特征：点，线，面。为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketch construction tools）如何使用： copyright Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP就会增加最后的线段，形成矢量图。
内容来自GIS公园 Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。 本文来GIS公园 Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就ok! GIS公园. Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。 本文来GIS公园 Endpoint arc tool:这也是创造弧段用的，与Arc tool 工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。个人认为这个工具要比Arc tool工具更精确些。 内容来自GIS公园 Intersection tool:就是利用两条直线确定一个点。很简单一用就会！ . Midpoint tool:确定中点的工具，比如马路的中点，你可以先点一边，再点马路另一边，这时马路的中点自动出现了。 本文来GIS公园 Tangent curve tool:相切弧段工具，它能够在一条线段上画出一条切线，只有你用其他工

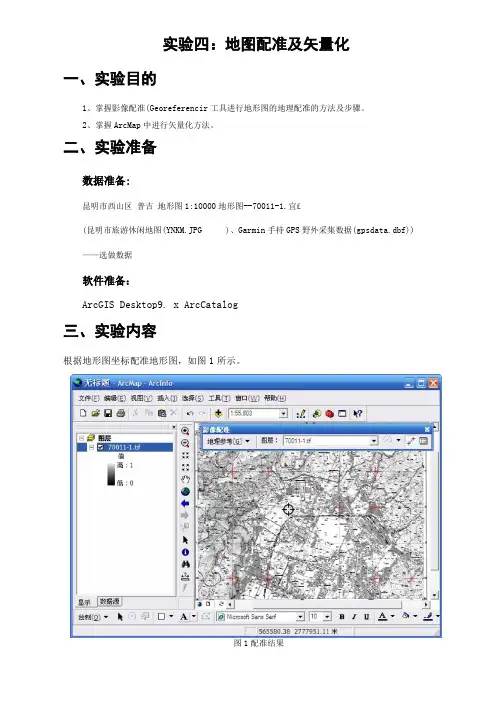

实验四：地图配准及矢量化 一、实验目的 1、掌握影像配准(Georeferencing)工具进行地形图的地理配准的方法及步骤。 2、掌握ArcMap中进行矢量化方法。 二、实验准备 数据准备： 昆明市西山区普吉地形图1:10000 地形图――70011-1.tif （昆明市旅游休闲地图（YNKM.JPG）、Garmin 手持GPS野外采集数据（gpsdata.dbf））——选做数据 软件准备： ArcGIS Desktop9.x，ArcCatalog 三、实验内容 根据地形图坐标配准地形图，如图1所示。 图1 配准结果
