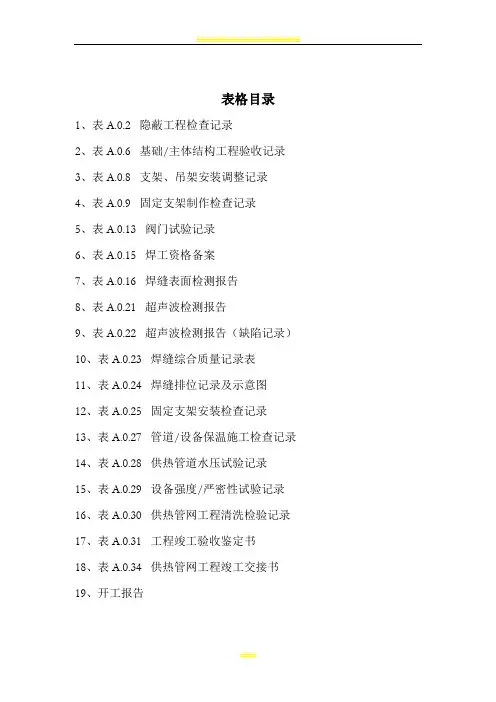

表格目录
1、表A.0.2 隐蔽工程检查记录
2、表A.0.6 基础/主体结构工程验收记录
3、表A.0.8 支架、吊架安装调整记录
4、表A.0.9 固定支架制作检查记录
5、表A.0.13 阀门试验记录
6、表A.0.15 焊工资格备案
7、表A.0.16 焊缝表面检测报告
8、表A.0.21 超声波检测报告
9、表A.0.22 超声波检测报告（缺陷记录）
10、表A.0.23 焊缝综合质量记录表
11、表A.0.24 焊缝排位记录及示意图
12、表A.0.25 固定支架安装检查记录
13、表A.0.27 管道/设备保温施工检查记录
14、表A.0.28 供热管道水压试验记录
15、表A.0.29 设备强度/严密性试验记录
16、表A.0.30 供热管网工程清洗检验记录
17、表A.0.31 工程竣工验收鉴定书
18、表A.0.34 供热管网工程竣工交接书
19、开工报告
表A.0.2 隐蔽工程检查记录
表A.0.6 基础/主体结构工程验收记录
表A.0.8 支架、吊架安装调整记录
表A.0.9 固定支架制作检查记录
表A.0.13 阀门试验记录
表A.0.15 焊工资格备案
表A.0.16 焊缝表面检测报告
表A.0.21 超声波检测报告
表A.0.22 超声波检测报告（缺陷记录）
表A.0.23 焊缝综合质量记录表
表A.0.24 焊缝排位记录及示意图

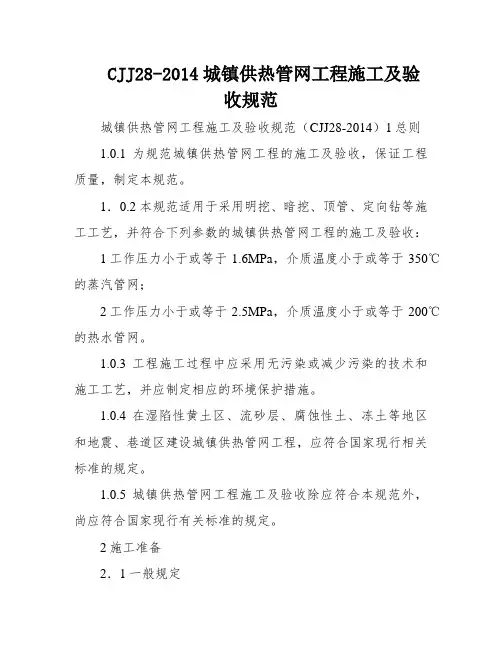

城镇供热管网工程施工及验收规范（CJJ28-2014） 1 总则 1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。1．0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收： 1 工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网； 2 工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。 1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。 1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。 1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。 2 施工准备 2．1 一般规定 2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。 2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。 2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。 2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。 2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。 2．2 技术准备 2.2.1工程开工前应进行设计交底。 2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。 2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。 2.2.4工程开工前应结合工程情况对施工人员进行技术培训。 2．3 物资准备 2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。办理验收手续。并应组织进场检验，设备采购供应计划，物资准备应编制材料、2.3.2．
给排水管道工程施工及验收规范 土石方与地基处理 1、管道交叉处理应符合下列规定： （1）应满足管道间最小净距的要求,且按有压管道避让无压管道、支管道避让干线管道、小口径管道避让大口径管道的原则处理 （2）新建给排水管道与其他管道交叉时，应按设计要求处理；施工过程中对既有管道进行临时保护时，所采取的措施应征求有关单位意见。 （3）新建给排水管道与既有管道交叉部位的回填压实度应符合设计要求，并应使回填材料与被支承管道贴紧密实。 2、给排水管道铺设完毕并经检验合格后，应及时回填沟槽。回填前，应符合下列规定：（1）预制钢筋混凝土管道的现浇筑基础的混凝土强度、水泥砂浆接口的水泥砂浆强度不应小于5MPa （2）现浇钢筋混凝土管渠的强度应达到设计要求 （3）混合结构的矩形或拱形管渠，砌体的水泥砂浆强度应达到设计要求 （4）井室、雨水口及其他附属构筑物的现浇混凝土强度或砌体水泥砂浆强度应达到设计要求 （5）回填时应采取防止管道发生位移或损伤的措施 （6）化学建材管道或管径大于900mm的钢管、球墨铸铁管等柔性管道在沟槽回填前，应采取措施控制管道的竖向变形 （7）雨期应采取措施防止管道漂浮 沟槽回填 1、沟槽回填从管底基础部位开始到管顶以上500mm范围内，必须采用人工回填；管顶500mm 以上部位，可用机械从管道轴线两侧同时夯实；每层回填高度不应大于200mm； 2、管道位于车行道下，铺设后即修筑路面或管道位于软土地层以及低洼、沼泽、地下水位高地段时，沟槽回填宜先用中、粗砂将管底腋角部位填充密实后，再用中、粗砂分层回填到管顶以上500mm； （1） 3、土方开挖应保证施工范围内的排水畅通，并应采取措施防止地面水或雨水流入沟槽。 4、直埋管道的土方开挖，宜以一个补偿段作为一个工作段，一次开挖至设计要求。在直埋 保温管接头处应设工作坑，工作坑宜比正常断面加深、加宽250~300mm。 回填工程 1、直埋保温管道沟槽回填时还应符合下列规定： (1)回填前，应修补保温管外护层破损处 (2)管道接头工作坑回填可采用水撼砂的方法分层撼实 (3)回填土中应按设计要求铺设警示带 (4)弯头、三通等变形较大区域处的回填应按设计要求进行 (5)设计要求进行预热伸长的直埋管道，回填方法和时间应按设计要求进行 2、回填的质量应符合下列规定 (1)回填料的种类、密实度应符合设计要求 (2)回填土时沟槽内应无积水，不得回填淤泥、腐殖土及有机物质
城镇供热管网工程施工及验收规范( CJJ28-2014 ) 1总贝V 1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。 1. 0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收： 1工作压力小于或等于1.6MPa,介质温度小于或等于350C的蒸汽管网； 2工作压力小于或等于2.5MPa,介质温度小于或等于200E的热水管网。 1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。 1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。 1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。 2施工准备 2. 1 一般规定 2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。 2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。 2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。 2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。 2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。 2. 2技术准备 2.2.1工程开工前应进行设计交底。 2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。 2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。 2.2.4工程开工前应结合工程情况对施工人员进行技术培训。 2. 3物资准备 2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件
中华人民共和国国家标准 通信管道工程施工及验收规范 Code of construction and acceptance for communication conduit engineering GB50374-2006 主编部门：中华人民共和国信息产业部 批准部门：中华人民共和国建设部 施行日期：2 0 0 7年5月1日 中国计划出版社 2007北京 中华人民共和国建设部公告第523号 建设部关于发布国家标准 《通信管道工程施工及验收规范》的公告 现批准《通信管道工程施工及验收规范》为国家标准，编号为GB50374-2006，自2007年5月1日起实施。其中，第 4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13条(款)为强制性条文，必须严格执行。 本规范由建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二oO六年十二月十一日 前言 本规范是根据建设部建标[2004]67号文件“关于印发《二oO四年工程建设国家标准制定、修订计划》的通知”要求，由信息产业部综合规划司负责组织成立了规范编制组，在参考目前国内有关标准和收集有关工程通信管道及材料的使用情况，并广泛征求各方意见后制定的。 本规范主要对通信系统工程的通信管道施工及验收作出规定和要求，共分8章及6个附录。主要技术内容包括：总则，器材检验，工程测量，土方工程，模板、钢筋及混凝土、砂浆，人(手)孔、通道建筑，铺设管道，工程验收。 本规范以黑体字标志的条文为强制性条文，必须严格执行。 本规范由建设部负责管理和对强制性条文的解释，由信息产业部负责日常管理，由中讯邮电咨询设计院(原信息产业部邮电设计院)负责具体技术内容的解释。 本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中讯邮电咨询设计院(地址：河南省郑州市互助路1号，邮编：450007)，以供今后修订时参考。 本规范主编单位和主要起草人： 主编单位：中讯邮电咨询设计院 主要起草人：陈万虎尹卫兵顾荣生 目次 1总则…………………………………………………(1 2器材检验…………………………………………………(2 2.1一般规定………………………………………………(2 2.2水泥及水泥制品…………………………………………(2 2.3砂………………………………………………………(3 2.4石子……………………………………………………(4 2.5砖………………………………………………………(4 2.6砌块……………………………………………………(5 2.7水………………………………………………………(5 2.8水泥管块………………………………………………(5 2.9塑料管及配件……………………………………………(6 2.10钢材、钢管与铁件………………………………………(9
城镇供热管网工程施工及规范(CJJ 28-2004) 目录 前言2 1 总则4 2 工程测量4 2.1 一般规定4 2.2 定线测量4 2．3 水准测量4 2．4 竣工测量5 2．5 测量允许偏差5 3 土建工程及地下穿越工程6 3．1 开挖工程6 3．2 土建结构工程7 3．3回填工程12 3．4地下穿越工程13 4焊接及检验13 4．1 一般规定13 4．2 焊接准备14 4．3 焊接18 4．4焊接质量检验19 5管道安装及检验20 5．1 一般规定21 5．2 管道加工和现场预制管件制作21 5．3 管道支、吊架安装24 5．4 管沟和地上敷设管道安装25 5．5 直埋保温管道安装26 5．6 法兰和阀门安装27 5．7补偿器安装28 6 热力站、中继泵站及通用组装件安装29 6．1 一般规定29
6．3 站内设备安装30 6．4通用组装件安装33 7 防腐和保温工程34 7．1 防腐工程34 7．2 保温工程35 7．3保护层37 8试验、清洗、试运行38 8．1 试验38 8．2 清洗39 8．3试运行40 9 工程验收41 9．1 一般规定41 9．2 竣工验收41 9．3 工程质量验收方法42 条文说明 中华人民共和国建设部 公告 第283号 建设部关于发布行业标准《城镇供热管网工程施工及验收规范》的公告现批准《城镇供热管网施工及验收规范》为行业标准，编号为CJJ 28—2004，自2005年2月1日起实施。其中，第3．1．3、3．1．9、 3．1．13、 3．4．3、 4．4．4 (4)、 6．4．5 (5)、 8．1．8、 8。2．6(2)条(款)为强制性条文，必须严格执行。原行业标准《城镇供热管网工程施工及验收标准》OJ28—89和《城市供热管网工程质量检验评定标准》CJJ 38-90同时废止。 本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国建设部 2004年12月2日 前言 根据建设部建标[2002]84号文的要求，标准编制组在广泛调查研究、认真总结实践经验并广泛征求意见的基础上，修订了本规范。 本规范的主要技术内容是：1总则；2工程测量；3土建工程及地下穿越工程；4焊接及检验；5管道安装及检验；6热力站、中继泵站及通用组装件安装；7防腐和保温工程；8试验、清洗、试运行；9工程验收。 修订的主要内容是： 1 将原规范的适用范围扩大到二级管网工程； 2 增加了浅埋暗挖法施工及验收的技术要求； 3 补充了直埋保温管道的制作、施工、验收要求； 4 修改了钢管、管路附件及设备等供热管网工程专用设施的质量及安装要求； 5 对近十年来出现的新技术、新工艺纳入了本规范，同时修改了不相适应的内容；
压力管道全书管道施工及验收规范 8管道施工及验收规范 8.1综合性施工及验收规范 8.2 管道分类（级） 8.2.1 SH3501－2002管道分级 8.2.2 HG20225－95管道分级 8.2.3 GB50235-97 8.3焊接接头射线检测要求 8.3.1 SH3501－2002焊接接头射线检测要求 8.3.2 HG20225－1995焊接接头射线检测要求 8.3.3 GB50235－97焊接接头射线检测要求 8.3.4 SH3501、HG 20225、GB50235的比较 8.4 管道的压力及密封试验 8.4.1管道液体试验压力和气体试验压力 8.4.2密封试验 8.5 施工验收规范的适用范围 8施工及验收规范 8.1综合性施工及验收规范 GB50235－97 工业金属管道工程施工及验收规范 GB50236－98 现场设备、工业管道焊接工程施工及验收规范 SH3501－2002 石油化工有毒、可燃介质管道工程施工及验收规范 HG 20225－95 化工金属管道工程施工及验收规范 FJJ211－86 夹套管施工及验收规范 GB50184-93 工业金属管道工程质量检验评定标准 SH/T3517-2001 石油化工钢制管道工程施工工艺标准 GBJ126－89 工业设备及管道绝热工程施工及验收规范 SY/T0420－97 埋地钢制管道石油沥青防腐层技术标准 HGJ229－91 工业设备、管道防腐蚀工程施工及验收规范 SH3022－1999 石油化工设备和管道涂料防腐蚀技术规范 SH3010－2000 石油化工设备和管道隔热技术规范 CCJ28－89 城市供热网工程施工及验收规范 CJJ/T81-98 城镇直埋供热管道工程技术规程 CJJ33－89 城镇燃气输配工程施工及验收规范 8.2 管道分类（级） 在施工验收规范中，不同的介质、不同的操作条件的管道其检测要求是不同的。 8.2.1 SH3501－2002管道分级 SH3501将管道分为SHA、SHB、SHC、SHD四个等级。 表8-1 SH3501－2002管道分级 管道级别适用范围
目录 第一章综合说明 (2) 第二章施工部署 (4) 第三章施工进度计划 (12) 第四章施工准备与资源配置计划 (24) 第五章施工方案及方法 (29) 第六章施工现场平面布置 (52) 第七章质量管理体系与措施 (53) 第八章安全管理体系与措施 (60) 第九章文明施工保证措施 (67) 第十章环保管理体系与措施 (71)
第一章综合说明 1.编制说明 本投标文件技术标部分，是在详细阅读招标方的《包头市石拐区喜桂图新区热力管网工程二期工程施工三标段石2017SG023施工招标》文件，根据国家及行业现行规范与标准、招标人提供的所有图纸和招标文件各个组成部分对工程的描述以及充分理解设计要求的基础上，对施工方案、图纸深化设计及措施、施工总进度计划及措施、施工安全方案等方面进行的组织设计和部署，来编制本招标工程的施工组织设计。以满足业主的各项需求，确保工程各项管理目标的实现。 在编制过程中，我们遵循以下原则： 1）优质、低耗、高效地完成包头市石拐区喜桂图新区热力管网工程二期工程施工，是本工程施工组织设计的基本原则。 2）组织合理、技术先进、措施可靠、保障有力，确保各项目标满足招标文件、设计图纸及施工规范要求，充分展示技术优势，体现方案科学、先进的特点。 3）施工方案的选择，按照“安全可靠、经济合理，方便施工、技术先进”的原则进行；同时充分考虑周边条件、环境保护和文明施工的要求。 4）本工程的施工组织总体上本着“技术可行，措施可靠，突出重点，均衡施工”的原则进行，同时保证施工期间不降低周边交通通行能力。 5）确保工程质量。我们将严格按照施工图纸、国家验收规范、包头市有关规定和业主的要求组织施工，严格执行“强制性条文”达到国家和部颁施工技术标准、规范要求，确保本工程质量一次性验收合格并有创新提高。 6）降低成本管理。想业主所想，把业主的事当成自己的事来做，尽量节约成本，提出合理化建议。 7）确保工期进度，进度实行专业软件控制计划，统筹安排、滚动实施，保证关键部位和控制点的完成。坚持质量第一、安全第一，进度服从质量，质量是进度的保证，有条不紊的程序化施工，确保工期进度。 8）确保安全施工。安全施工是工程建设中的一件头等大事，安全第一，一切服从安全严格遵守施工生产安全操作规程规定，针对工程工期紧，任务重的特点制订切实可行的安全保证措施，杜绝因违章操作而造成生命、财产损失的恶性事故发生。 9）落实文明施工，严格执行公司环境管理规定。文明施工是反映企业管理水平的一个重要标志。针对本工程制订专门的文明施工措施。 2.工程概况
城镇供热管网工程施工及验收规范 Code for construction and acceptance of city heating pipelines 标准号：CJJ28-2004/J372-2004 发布日期：2004 年12 月02 日 实施日期：2005 年02 月01 日 发布单位：中华人民共和国建设部出版单位：中国建筑工业出版社 ★摘要：为提高城镇供热管网工程的施工水平，保证工程质量，制定本规范。本规范适用于工作压力不大于 1.6MPa、介质温度不高于350C的蒸汽管网和工作压力不大于 2.5MPa,介质温度不高于200C的热水管网。城镇供热管网工程施工及验收， 除应符合本规范外，尚应符合国家现行有关强制性标准的规定。 ★Summary： In order to improve the construction level of city heating pipelines and insure the engineering quality, we constitute this code. It is applicable to the steam pipelines and hot water pipelines, whose working press does not exceed 1.6MPa and 2.5MPa respectively, and the medium temperatures are respectively not more than 350°C and 200C. Expect for this code, the construction and acceptance of city heating pipelines should also accord to other forcible respect standards that are being enforced at present. 总则 1.0.1 为提高城镇供热管网工程的施工水平，保证工程质量，制定本规范。 1.0.2 本规范适用于符合下列参数的城镇供热管网工程的施工及验收： 1工作压力P<1.6MPa,介质温度T W350C的蒸汽管网； 2工作压力P<2.5MPa,介质温度T W200C的热水管网； 1.0.3 施工单位开工前应熟悉图纸和现场，并应按建设单位或监理单位审定的施工组织设计组织施工。工程施工和工程所需的材料及设备必须符合设计要求且有产品合格证；设计未提出要求时，应符合国家现行有关标准的规定。工程变更、材料及设备需代用或更换时，必须得到设计部门的同意。产品进入现场，应办理验收手续。 1.0.4 在湿陷性黄土区、流砂层、腐蚀性土等地区和地震区、巷道区建设供热管网工程，除执行本规范外，尚应符合国家现行有关标准的规定。 1.0.5 城镇供热管网工程施工及验收，除应符合本规范外，尚应符合国家现行有关强制性标准的规定。 5 管道安装及检验 5.1 一般规定 5.1.1 制作卷管、受内压管件和容器用的钢板，在使用前应做检查，不得有超过壁厚允许负偏差的锈蚀、凹陷以及裂纹和重皮等缺陷。 5.1.2 预制防腐层和保温层的管道及管路附件，在运输和安装中不得损坏。 5.1.3 管件制作和可预组装的部分宜在管道安装前完成，并应经检验合格。 5.1.4 钢管、管路附件等安装前应按设计要求核对型号，并按本章的规定进行检验。 5.1.5 雨期施工应采取防止浮管及防止泥浆进入的措施。 5.1.6 施工间断时，管口应采用堵板封闭；管道安装完成后，应将内部清理干净，并及时封闭管口。 5.1.7 管道法兰、焊缝及其他连接件的安装位置应留有检修空间。 5.2 管道加工和现场预制管件制作 5.2.1 公称直径小于或等于500mm 的弯头应采用机制弯头，其他各种管件宜选用机制管件。 5.2.2 在管道上直接开孔焊接分支管道时，切口的线位应采用校核过的样板画定。 5.2.3 弯管制作应符合下列规定： 1 弯管制作应符合设计要求及国家现行标准《钢制弯管》SY5257、《钢制对焊无缝管件》GB 12459 和《钢板制对焊管件》
