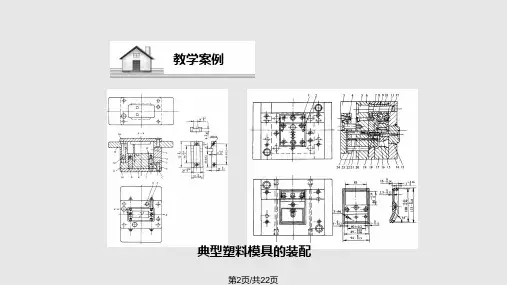

模具装配工艺过程
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
装配详细说明
一、装配工艺
1.按图尺寸检查所有零件的水、气、油路孔并去毛刺，吹干净（特别是油孔）装好中堵、堵头，用顶针、镶针来检查顶针、镶针孔，配合间隙以用手轻轻推进为好。
2.试装主镶件，检查与模框的配合，装不进去时，按零件图基准，单面或双面修磨主镶件，对滑块限位面在主镶件上的，主镶件外形尺寸单面磨小不能超过毫米
3.斜顶杆配入主镶件，斜顶杆顶部形面与主镶件形面接平（以受压后稍低为好）配好后拆下斜顶杆上油。
4.按图尺寸检查所有的小镶件、镶针、内滑块的配合尺寸，倒角去毛刺后分别装入主镶件，配合间隙视零件大小以单面小到毫米为好，如遇不能达到要求时以加工外形为原则，凡从正面装入的小镶件全部用螺丝固定。
5.检查整套模架有否在搬运加工过程中碰撞而产生的变形（凸起）视情况用锉刀或油石修平，吹、擦、吹把水、气、油路孔、螺丝孔彻底搞干净。装入密封圈，把组装好的动、定模主镶件再吹一遍装入模板用螺丝固定（螺丝必须对角慢慢旋紧）装冷水接头、连接水管试压，确认后拆下水管、接头。
6.滑块耐磨片表面应有毫米左右余量待配，装上滑块、压条，配准滑块到位，当滑块的头部与主镶件封料口有余量时要看清该零件的工艺卡片或与工艺人员沟通了解应加工哪一个零件，装好滑块斜面上的耐磨片。
7.合模前先把滑块拆掉，装上直身锁、精定位，看清工艺卡片有否特殊要求，有细长、薄型芯需要插穿的，小模具人工合模时，模具必须竖起来用小的铜榔头轻轻合模，稍有感觉立即分开，重复此动作直到有其它零件接触方可正常合模。
8.小镶件有余量需要修磨时以修凸模为原则、分型面需要修磨时以修凹模为原则，所有被修磨的面不能塌角，遇到避空位碰穿时，余量不多可先打磨，合模完成后上机床重新加工，总之所有部位仍应保持横平竖直圆是圆角是角。
9.装上滑块再次合模，滑块耐磨片角度有误差时应先检查，纠正后继续合模，不容将错就错造成耐磨片不平行，螺丝柱头高出耐磨片时不能车、磨柱头，如果时间紧，先车、磨柱头但事后必须纠正。
10.垫上大于顶出高度的木块，放上顶针固定板、插入回程杆开始装顶针，装入时的手感以拇指轻轻推进为好，包括带定位的顶针，当手感很紧时应检查顶针固定板与动模板的位置偏差或动模板避空孔不直所致，误差在毫米之内时可通过放大孔来解决，超过时应与设计或工艺沟通，不可强行敲入，顶针台阶不能高出平面，而且至少要看见光线表示台阶低于平面，如果看不见光线，可用铜榔头边转顶针边敲，如果高出平面，可用红丹检查孔口圆角、测量台阶厚度，在台阶厚度没有超差的情况下不能修磨台阶，清洁表面装上顶针垫板及模脚底板包括支承柱、垃圾钉，上紧模脚螺丝。11.利用推管内针从推管内孔深入，在底板上引出定位尖。开始磨顶针，透明件的顶针端面光洁度应等同动模型芯的光洁度，非透明件光洁度可低一个等级。
12.在翻转机上动模再翻身，拆底板，顶针垫板，将顶针编号，连同顶针一起拆下顶针固定板，在动模底板（以引出定位）钻、攻推管内针安装孔。
13.有顶针板复位弹簧的模具准备对应的工艺螺丝，清理动模板各部位包括顶针孔，大模须二人配合，基准朝下（竖起）吊起动模板至工作台，把顶针固定板也吊上工作台，上面用行车吊着起保险作用，回程杆装入顶针固定板，套上弹簧一起装入动模板，利用工艺螺孔旋上工艺螺丝压缩弹簧至尺寸，按编号装入顶针、斜顶杆，旋紧工艺螺丝，插入斜顶杆与顶针板的连接块，旋松工艺螺丝至
原位。装上顶针垫板、模脚动模底板连同导向柱及模脚包括支承柱、垃圾钉，上紧模脚螺丝，拆下工艺螺丝。在翻转机上把动模部分翻平吊到下地吹干净，喷上防锈剂。
14.定模底板装入导向限位柱、浇口推板、定模板、加垫片锁紧螺丝。限位柱加油后用行车吊住定模板上下吊放几次，确认上下自如后吊起，在定模底板下垫二张高凳子或木块，使底板腾空200毫米左右，装入限位杆、装入延迟块、锁紧螺钉，确认分型面腔面干净后喷上防锈剂。大模的话通过翻转机使定模腔面朝下，合上模具。
15. 装拉料钉、浇口套，分别压紧螺钉，确认定模底板与浇口板贴合，装上水管接头装锁模块，用油漆标上天号。用翻转机翻到天号朝上，吊到规定地点。
16.热流道模具按类型分别做好热嘴安装孔、定位销孔、电热分流板安装孔深度的尺寸检查，（定模底板暂不安装）新模，第一次请专责人员安装。
二、装配工具、量具一览表
三、常见缺陷、产生原因和调整方法：
电子整机装配工艺规程 1.整机装配工艺过程 1.1整机装配工艺过程 整机装配工艺过程即为整机的装接工序安排，就是以设计文件为依据，按照工艺文件的工艺规程和具体要求，把各种电子元器件、机电元件及结构件装连在印制电路板、机壳、面板等指定位置上，构成具有一定功能的完整的电子产品的过程。 整机装配工艺过程根据产品的复杂程度、产量大小等方面的不同而有所区别。但总体来看，有装配准备、部件装配、整件调试、整机 检验、包装入库等几个环节，如图1所示 图1整机装配工艺过程 1.2流水线作业法 通常电子整机的装配是在流水线上通过流水作业的方式完成的。 为提高生产效率，确保流水线连续均衡地移动，应合理编制工艺流程，使每道工序的操作时间（称节拍）相等。
流水线作业虽带有一定的强制性，但由于工作内容简单，动作单 纯，记忆 方便，故能减少差错，提高功效，保证产品质量 1.3整机装配的顺序和基本要求 1）整机装配顺序与原则 按组装级别来分，整机装配按元件级，插件级，插箱板级和箱、 柜级顺序进行，如图2所示。 元件级：是最低的组装级别，其特点是结构不可分割。 插件级：用于组装和互连电子元器件。 插箱板级：用于安装和互连的插件或印制电路板部件 箱、柜级：它主要通过电缆及连接器互连插件和插箱，并通过电 源电缆送 图2整机装配顺序 (箱、柜级)(插箱板级 )(插件级 ) (元件级 ) 第四级组装第三级组装第 二级组装第一级组装
电构成独立的有一定功能的电子仪器、设备和系统。 整机装配的一般原则是：先轻后重，先小后大，先铆后装，先装后焊，先里后外，先下后上，先平后高，易碎易损坏后装，上道工序不得影响下道工序。 2)整机装配的基本要求 (1)未经检验合格的装配件(零、部、整件)不得安装，已检验合格的装配件必须保持清洁。 (2)认真阅读工艺文件和设计文件，严格遵守工艺规程。装配完成后的整机应符合图纸和工艺文件的要求。 (3)严格遵守装配的一般顺序，防止前后顺序颠倒，注意前后工序的衔接。 (4)装配过程不要损伤元器件，避免碰坏机箱和元器件上的涂覆层，以免损害绝缘性能。 (5)熟练掌握操作技能，保证质量，严格执行三检(自检、互检和专职检验)制度。 1.4整机装配的特点及方法 1)组装特点 电子设备的组装在电气上是以印制电路板为支撑主体的电子元 器件的电路连接，在结构上是以组成产品的钣金硬件和模型壳体，通过紧固件由内到外按一定顺序的安装。电子产品属于技术密集型产品，组装电子产品的主要特点是：
装配CAPP工艺设计与装配BOM的形成 1、问题的由来 众所周知,制造业为市场提供用户需求价廉物美的产品为已任,在机械制造中零度的 性能、功能与价廉物美是由加工决定的,但产品性能、功与价廉物美还需由装配来解决,因此装配成了产品性能、功能的关键。由于装备制造业产品的复杂性,在上个世纪50~60年代就开始应用以计算机技术为代表的信息技术辅助企业生产管理,我国制造业信息化也已有30 多年的历史, 信息技术辅助企业生产管理不论是初期的MRP还是MRPII或现代的ERP、SCM,都需要产品数据,包括组成产品各部分物料的定义数据、产品各部分结构数据与各种物料的制造工艺数据，这些数据来源与产品设计与工艺设计。产品设计提供的零件图的内容是产品零件(物料)的定义数据，产品及各部件装配图是产品各部分结构数据，为了生产管理方便，产品及各部件装配图结构数据用产品零部件明细表的方式提供给生产管理部门，这种表称为物料清单（BOM），由于在绘制装配图时其组成零部件(物料)的标号是按制图标准顺时针方向顺序标记如图2,所以产品零部件明细表(物料清单BOM)中的零部件先后顺序是按标号排列的见图2中的明细表,它提供了组成产品各部分物料的种类、数量，但其零部件先后顺序没有表明装配过程的顺序,这种物料清单（BOM）称为设计BOM,也有称为工程BOM(EBOM)。MRP、MRPII或ERP是企业生产经营管理的软件，目的是合理利用企业资源，按时、按质、按量为顾客提供价廉物美的产品，为企业创造利润，为此MRP、MRPII或ERP是按顾客需要时间及产品及各部件装配过程来安排零部件的生产作业计划与原材料、外购件等的采购、外协计划，进行能力、资源的平衡，合理利用企业资源，保证生产顺利进行，最终满足顾客需求并获得最大利润。一个复杂产品有多个大部件组成，每个大部件又有多个零部件组成，生产周期少则几天，多则几个月，在这一过程中如过不能按时的提供所需的物料，则将使正在进行的装配工序停工待料，最终不能按时交货，当然不可能获取最大利润。如果过早提供所需的物料，将为造成资金积压。因此提供准确的具有装配过程顺序的物料清单是正确运行MRP、MRPII 或ERP的必要条件。具有装配过程顺序的物料清单称为装配BOM（ABOM）。为了MRP、MRPII 或现代的ERP的正确运行,必须提供装配BOM，但怎样为ERP提供装配BOM？成了制造业信息化的关键问题之一。 按中华人民共和国机械行业标准JB/T 9165.49165.4-1998及一般工厂装配工艺编制的规定,装配工艺文件包括: 装配程序(装配工艺过程卡与装配工序卡片), 在以上工艺文件编制过程中形成产品、部件、分部件及组件的装配顺序，对指导装配作业已能满足要求，所以没有具体规定装配零件明细表必须按照产品、部件、分部件及组件的装配顺序的要求，即使编制装配零件明细表但没有装配顺序也只作为装配领料的依据。按照MRP、MRPII或ERP的要求，为了MRP、MRPII或ERP的正确运行必须按照装配顺序的要求编制装配零件明细表，即为装配BOM。装配零件明细表可按产品、部件、分部件的装配分别编制，这时形成的BOM 这称为单层BOM，如按产品（部件）装配统一编制，则形成多层BOM。这些应为装配CAPP 重要内容。 2、装配零件明细表（ABOM）的形成

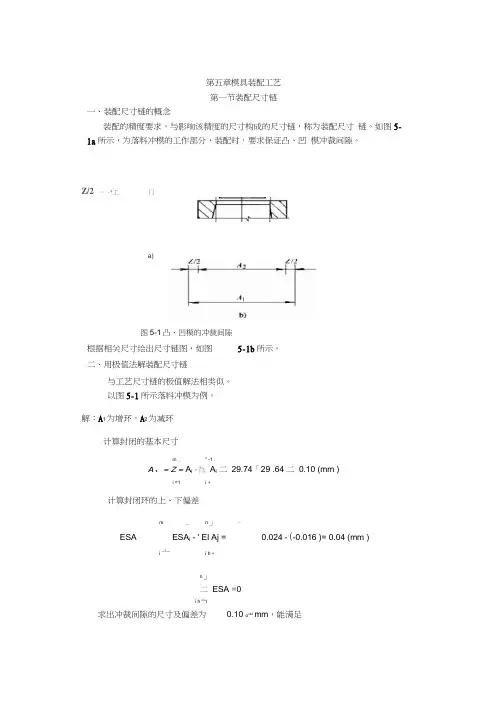

模具装配的工艺方法及工艺过程 模具装配的工艺方法有互换装配法和非互换装配法。由于模具生产属单件生产，又具有成套性和装配精度高的特点，所以目前模具装配以非互换法为主。随着模具技术和设备的现代化，模具零件制造精度将逐渐满足互换法的要求，互换法的应用将会越来越多。 在学习模具装配方法之前，首先了解装配尺寸链的概念。 1.装配尺寸链 任何产品都是由若干零、部件组装而成的。为了保证产品质量，必须在保证各个零部件质量的同时，保证这些零、部件之间的尺寸精度、位置精度及装配技术要求。无论是产品设计还是装配工艺的制定以及解决装配质量问题等，都要应用装配尺寸链的原理。 在产品的装配关系中，由相关零件的尺寸（表面或轴线间的距离）或相互位置关系（同轴度、平行度、垂直度等）所组成的尺寸链，叫做装配尺寸链。其特征是封闭性，即组成尺寸链的有关尺寸按一定顺序首尾相连接构成封闭图形，没有开口，如图8.1.1所示。组成装配尺寸链的每一个尺寸称为装配尺寸链环，图8.1.1共有5个尺寸链环，尺寸链环可分为封闭环和组成环两大类。 装配尺寸链的封闭环就是装配后的精度和技术要求。这种要求是通过将零件、部件等装配好以后才最后形成和保证的，是一个结果尺寸或位置关系。在装配关系中，与装配精度要求发生直接影响的那些零件、部件的尺寸和位置关系，是装配尺寸链的组成环，组成环分为增环和减环。
a)装配简图 b)装配尺寸链图 图8.1.1装配尺寸链 （1）封闭环的确定 在装配过程中，间接得到的尺寸称为封闭环，它往往是装配精度要求或是技术条件要求的尺寸，用A 0表示。在尺寸链的建立中，首先要正确地确定封闭环,封闭环找错了，整个尺寸链的解也就错了。 （2）组成环的查找 在装配尺寸链中，直接得到的尺寸称为组成环，用A i 表示，如图8.1.1中A 1、A 2、A 3、A 4。由于尺寸链是由一个封闭环和若干个组成环所组成的封闭图形，故尺寸链中组成环的尺寸变化必然引起封闭环的尺寸变化。当某个组成环尺寸增大（其他组 成环尺寸不变），封闭环尺寸也随之增大时，则该组成环为增环，以i A 表示，如图8.1.1中 A 3、A 4。当某个组成环尺寸增大（其他组成环不变）,封闭环尺寸随之减小时，则该组成环 称为减环，用i A 表示,如图8.1.1中的A 1、A 2。 为了快速确定组成环的性质，可先在尺寸链图上平行于封闭环，沿任意方向画一箭头，然后沿此箭头方向环绕尺寸链一周，平行于每一个组成环尺寸依次画出箭头，箭头指向与封闭环相反的组成环为增环，箭头指向与封闭环相同的为减环，如图8.1.1b ）所示。 2.装配尺寸链计算的基本公式 计算装配尺寸链的目的是要求出装配尺寸链中某些环的基本尺寸及其上、下偏差。生产中一般采用极值法，其基本公式如下： ∑∑-+==- =1 1 1 0n m i i m i i A A A （8.1.1）
GHFD93-2000/Ⅲ风力发电机组 整机装配工艺 编制： 校对： 审核： 批准： 内蒙古久和能源科技有限公司 年月日 目录 1适用范围.................................................................................... 2规范性引用文件 .............................................................................. 3风机概况.................................................................................... 3.1风机简介 .............................................................................. 3.2 风机主要参数.......................................................................... 3.3主要机械部分组成....................................................................... 4装配要求与说明 .............................................................................. 5机舱总装工艺............................................................................. 5.1机舱总装概述........................................................................... 5.2整机装配简图........................................................................... 5.3机舱总装所需控制的尺寸和装配工序的检查点............................................... 5.4机舱总装零部件配套卡................................................................... 5.5整机装配标准件配套卡................................................................... 6附录..................................................................................... 错附录1：紧固件紧固顺序简图.......................................................... 错误!未附录2：2MW风力发电机组紧固件力矩值表 .............................................. 错误!未附录3：2MW风力发电机组润滑油脂配套表 .............................................. 错误!未附录4 ............................................................................. 错误!未
模具拆装实训规划 《模具拆装实训》是三年制高职高专和五年制高职“模具设计与制造”专业的一门主要的专业实验实践课程。是在学生学习了《冷冲压模具》、《塑料模具》和《模具材料与热处理》课程后进行的实践操作与训练，从而为学生今后解决实际工程问题打下坚实的基础。 一、模具拆装实训的目的和要求 （一）模具拆装实训的目的 1. 通过对模具的拆装和配备，培养学生的动手能力、分析问题和解决问题能力，使学生能够综合运用已学知识和技能。 2. 对模具典型结构及零部件装备有前面的知识，为理论的学习和模具设计奠定良好的基础。 3. 了解模具零件的结构工艺性及其制造工艺方式。 （二）模具拆装实训考核及要求 1. 结构组成、模具零部件的功能、相互间的配合关系以及模具零件的加工要求。 2. 能正确地使用模具装配常用地工具和辅助工具。 3. 能正确地草绘模具结构图、部件图和零件图。 4. 掌握模具拆装一般步骤和方法。 5. 通过观察模具结构能分析零件的形状。 6. 能对所拆装的模具提出自己的改进方案。 7. 能正确描述出模具的动作过程。 二、模具拆装前准备 1. 拆装模具类型：冷冲压模具、塑料模个 2. 拆装工具：游标卡尺、角尺、内六角扳手、锤子、铜棒、台虎钳 3. 工作准备：清领工具，了解工具的使用方法及要求，将工具摆放整齐，实训结束按工具清单清理工具。 三、模具拆装实训的基本内容和步骤
（一）对模具结构观察和分析 1. 模具类型的分析：对模具进行模具类型分析和确定。 2. 工序与制件分析：通过对模具的分析，了解模具所完成的工序，冷冲压级进模需了解工序排列顺序、坯料和工序件的结构形状，确定被加工工件几何形状和尺寸。 3. 模具的工作原理：对于冷冲压模具，要求分析其导向方式、定位方式、出件方式；对于塑料模，要求分析其浇注系统类型、分型面及导向方式，顶出系统类型等。 4. 模具的零部件：分析并记录模具各零件的名称、功能、相互间装备方式。 （二）拟订模具拆卸顺序及其方法 1. 拆卸模具之前，应先分清可拆卸件和不可拆卸件，针对各种模具具体分析其结构特点，制定模具拆卸顺序及方法和方案，在指导老师审查同意后方可拆卸。 2. 一般冷冲压模具的导柱、导套以及用浇注或铆接方法固定的凸模等不可拆卸件或不宜拆卸件。拆卸时一般首先将上下模分开，然后分别将上下模做紧固螺钉拧松，再打出销钉，用拆卸工具将模芯各板块拆下，最后从固定板中压出凸模、凸凹模等，达到可拆卸件全部分离。对于塑料模具先将动模和定模分开、分别将动、定模的紧固螺钉拧松，再打出销钉，用拆卸工具将模具各主要板块拆下，然后从定模板上拆下主浇注系统，从动模具上拆下推出系统，拆散推出系统各零件，从固定板中压出型芯等零件，有侧面分型系统时，拆下侧面分型系统各零件。 3. 拆卸工具 （1）按所拟定的拆卸顺序进行模具拆卸。要求分析拆卸连接件的受力情况对拆卸下的每一个零件进行观察、测量并做记录。记录下零件的位置，按一定顺序摆放好，避免再组装时出现错误及遗漏零件。 （2）测绘主要零件，对冷冲压模具中拆下的凸模、凹模、凸凹模和从塑料模中拆下的型腔型芯等主要零件进行测绘。要求测量基本尺寸，并按设计尺寸确定公差。
机械结构件装配工艺标准 机械结构装配施工工艺标准 1适用范围 本工艺适用于公司产品机械结构件装配加工的过程，本标准规定了一般机械结构，比如孔轴配合，螺丝、螺栓连接等等装配要求。 本标准适用于机械产品的装配。 2引用标准 （1）JB T5994 机械装配基础装配要求 （2）GB 5226 机床电气设备通用技术条件 （3）GB 6557 挠性转子的机械平衡 （4）GB 6558 挠性转子的平衡评定准则 （5）GB 7932 气动系统通用技术条件 （6）GB 7935 液压元件通用技术条件 （7）GB 9239 刚性转子品质许用不平衡的确定 （8）GB 10089 圆柱蜗杆蜗轮精度 （9）GB 10095 渐开线圆柱齿轮精度 （10）GB 10096 齿条精度 （11）GB 11365 锥齿轮和准双曲面齿轮精度 （12）GB 11368 齿轮传动装置清洁度 3 机械装配专业术语 3.1.1 工艺使各种原材料、半成品成为产品的方法和过程。 3.1.2 机械制造工艺各种机械的制造方法和制造过程的总称。 3.1.3 典型工艺根据零件的结构和工艺特征进行分类、分组，对同组零件制订的统一加工方法和过程。 3.1.4 产品结构工艺性所设计的产品在能满足使用要求的前提下，制造、维修的可行性和经济性。 3.1.5 零件结构工艺性所设计的产品在能满足使用要求的前提下，制造的可行性和经济性。 3.1.6 工艺性分析在产品技术设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。 3.1.7 工艺性审查在产品工作图设计阶段，工艺人员对产品和零件结构工艺性进行全面审查并提出意见或建议的过程。 3.1.8 可加工性在一定生产条件下，材料加工的难易程度。 3.1.9 生产过程将原材料转变为成品的全过程. 3.1.10 工艺过程改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。 3.1.11 工艺文件指导工人操作和用于生产、工艺管理等和各种技术文件。 3.1.12 工艺方案根据产品设计要求、生产类型和企业的生产能力，提出工艺技术准备工作具体任务和措施的指导性文件。
电子整机装配工艺规程 1．整机装配工艺过程 1.1 整机装配工艺过程 整机装配工艺过程即为整机的装接工序安排，就是以设计文件为依据，按照工艺文件的工艺规程和具体要求，把各种电子元器件、机电元件及结构件装连在印制电路板、机壳、面板等指定位置上，构成具有一定功能的完整的电子产品的过程。 整机装配工艺过程根据产品的复杂程度、产量大小等方面的不同而有所区别。但总体来看，有装配准备、部件装配、整件调试、整机检验、包装入库等几个环节，如图1所示。 图1 整机装配工艺过程 1.2流水线作业法 通常电子整机的装配是在流水线上通过流水作业的方式完成的。 为提高生产效率，确保流水线连续均衡地移动，应合理编制工艺流程，使每道工序的操作时间(称节拍)相等。 流水线作业虽带有一定的强制性，但由于工作内容简单，动作单纯，记忆方便，故能减少差错，提高功效，保证产品质量。
1.3整机装配的顺序和基本要求 1) 整机装配顺序与原则 按组装级别来分，整机装配按元件级，插件级，插箱板级和箱、柜级顺序进行，如图2所示。 图2 整机装配顺序 元件级：是最低的组装级别，其特点是结构不可分割。 插件级：用于组装和互连电子元器件。 插箱板级：用于安装和互连的插件或印制电路板部件。 箱、柜级：它主要通过电缆及连接器互连插件和插箱，并通过电源电缆送电构成独立的有一定功能的电子仪器、设备和系统。 整机装配的一般原则是：先轻后重，先小后大，先铆后装，先装
后焊，先里后外，先下后上，先平后高，易碎易损坏后装，上道工序不得影响下道工序。 2)整机装配的基本要求 (1)未经检验合格的装配件(零、部、整件)不得安装，已检验合格的装配件必须保持清洁。 (2)认真阅读工艺文件和设计文件，严格遵守工艺规程。装配完成后的整机应符合图纸和工艺文件的要求。 (3)严格遵守装配的一般顺序，防止前后顺序颠倒，注意前后工序的衔接。 (4)装配过程不要损伤元器件，避免碰坏机箱和元器件上的涂覆层，以免损害绝缘性能。 (5)熟练掌握操作技能，保证质量，严格执行三检(自检、互检和专职检验)制度。 1.4 整机装配的特点及方法 1)组装特点 电子设备的组装在电气上是以印制电路板为支撑主体的电子元器件的电路连接，在结构上是以组成产品的钣金硬件和模型壳体，通过紧固件由内到外按一定顺序的安装。电子产品属于技术密集型产品，组装电子产品的主要特点是： (1)组装工作是由多种基本技术构成的。 (2)装配操作质量难以分析。在多种情况下，都难以进行质量分析，如焊接质量的好坏通常以目测判断，刻度盘、旋钮等的装配质量
模具装配工艺过程 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
装配详细说明 一、装配工艺 1.按图尺寸检查所有零件的水、气、油路孔并去毛刺，吹干净（特别是油孔）装好中堵、堵头，用顶针、镶针来检查顶针、镶针孔，配合间隙以用手轻轻推进为好。 2.试装主镶件，检查与模框的配合，装不进去时，按零件图基准，单面或双面修磨主镶件，对滑块限位面在主镶件上的，主镶件外形尺寸单面磨小不能超过毫米 3.斜顶杆配入主镶件，斜顶杆顶部形面与主镶件形面接平（以受压后稍低为好）配好后拆下斜顶杆上油。 4.按图尺寸检查所有的小镶件、镶针、内滑块的配合尺寸，倒角去毛刺后分别装入主镶件，配合间隙视零件大小以单面小到毫米为好，如遇不能达到要求时以加工外形为原则，凡从正面装入的小镶件全部用螺丝固定。 5.检查整套模架有否在搬运加工过程中碰撞而产生的变形（凸起）视情况用锉刀或油石修平，吹、擦、吹把水、气、油路孔、螺丝孔彻底搞干净。装入密封圈，把组装好的动、定模主镶件再吹一遍装入模板用螺丝固定（螺丝必须对角慢慢旋紧）装冷水接头、连接水管试压，确认后拆下水管、接头。 6.滑块耐磨片表面应有毫米左右余量待配，装上滑块、压条，配准滑块到位，当滑块的头部与主镶件封料口有余量时要看清该零件的工艺卡片或与工艺人员沟通了解应加工哪一个零件，装好滑块斜面上的耐磨片。 7.合模前先把滑块拆掉，装上直身锁、精定位，看清工艺卡片有否特殊要求，有细长、薄型芯需要插穿的，小模具人工合模时，模具必须竖起来用小的铜榔头轻轻合模，稍有感觉立即分开，重复此动作直到有其它零件接触方可正常合模。 8.小镶件有余量需要修磨时以修凸模为原则、分型面需要修磨时以修凹模为原则，所有被修磨的面不能塌角，遇到避空位碰穿时，余量不多可先打磨，合模完成后上机床重新加工，总之所有部位仍应保持横平竖直圆是圆角是角。 9.装上滑块再次合模，滑块耐磨片角度有误差时应先检查，纠正后继续合模，不容将错就错造成耐磨片不平行，螺丝柱头高出耐磨片时不能车、磨柱头，如果时间紧，先车、磨柱头但事后必须纠正。 10.垫上大于顶出高度的木块，放上顶针固定板、插入回程杆开始装顶针，装入时的手感以拇指轻轻推进为好，包括带定位的顶针，当手感很紧时应检查顶针固定板与动模板的位置偏差或动模板避空孔不直所致，误差在毫米之内时可通过放大孔来解决，超过时应与设计或工艺沟通，不可强行敲入，顶针台阶不能高出平面，而且至少要看见光线表示台阶低于平面，如果看不见光线，可用铜榔头边转顶针边敲，如果高出平面，可用红丹检查孔口圆角、测量台阶厚度，在台阶厚度没有超差的情况下不能修磨台阶，清洁表面装上顶针垫板及模脚底板包括支承柱、垃圾钉，上紧模脚螺丝。11.利用推管内针从推管内孔深入，在底板上引出定位尖。开始磨顶针，透明件的顶针端面光洁度应等同动模型芯的光洁度，非透明件光洁度可低一个等级。 12.在翻转机上动模再翻身，拆底板，顶针垫板，将顶针编号，连同顶针一起拆下顶针固定板，在动模底板（以引出定位）钻、攻推管内针安装孔。 13.有顶针板复位弹簧的模具准备对应的工艺螺丝，清理动模板各部位包括顶针孔，大模须二人配合，基准朝下（竖起）吊起动模板至工作台，把顶针固定板也吊上工作台，上面用行车吊着起保险作用，回程杆装入顶针固定板，套上弹簧一起装入动模板，利用工艺螺孔旋上工艺螺丝压缩弹簧至尺寸，按编号装入顶针、斜顶杆，旋紧工艺螺丝，插入斜顶杆与顶针板的连接块，旋松工艺螺丝至
第一章整机装配工艺 第一节安装的技术基础 安装是将电子零部件按要求装到规定的位置上，其基本要求是牢固可靠, 不损伤元器件和零部件, 避免碰伤机壳, 元器件和零部件的表面涂覆层, 不能破坏整机的绝缘性, 安装件的方向、位置、极性要正确，保证产品的电性能稳定，并有足够的机械强度和稳定度。 1．保证安全使用：电子产品安装，安全是首要大事。不良的装配不仅影响产品技能，而且造成安全隐患。如螺钉固定时，压住电源线，经过一段时间后电源线绝缘层破坏造成“漏电”事故等。 2．不损伤产品零部件：安装时由于操作不当不仅可能损坏安装的零件，而且还会殃及相邻零部件。如面装开关时，紧固力过大造成开关变形失效；面板上装螺钉时，螺丝刀滑出探究擦伤面板；装集成电路折断管脚等。 3．保证电性能：电气连接的导通与绝缘，接触电阻和绝缘电阻都和产品性能、质量紧密相关。如：安装者未能按规定将导线绞合镀锡而直接装上，从而导致一部分芯线散出，通电检验和初期工作都正常，但由于局部电阻大而发热，工作一段时间后，导线及螺钉氧化，进而接触电阻增大，结果造成设备不能正常工作。 4．保证机械强度：产品安装中要考虑到有些零部件在运输、搬运中受机械振动作用而受损的情况。如：大质量的零部件，仅靠印制板上焊点难以支持的，在运输过程中容易造成引脚折断等。 5．保证传热、电磁屏蔽要求：某些零部件安装时必须考虑传热或电磁屏蔽的问题。如：功率管装配时，由于紧固螺钉不当，造成功率管与散热器贴合不良，影响散热。 第二节常用线材及辅助材料 一、常用线材 1. 电子装配常用导线有三类，如图：
1) 单股导线，绝缘层内只有一根导线，俗称“硬线”容易成形固定，常用于固定位置连接。漆包线也属此范围，只不过它的绝缘层不是塑胶，而是绝缘漆。 2）多股导线，绝缘层内有4～67根或更多的导线，俗称“软线”，使用最为广泛。 3）屏蔽线，在弱信号的传输中应用很广，一般叫同轴电缆导线。 2．导线焊前处理 1）剥绝缘层：导线焊接前要除去末端绝缘层。可用剥线钳或简易剥线器工具或专用机械设备。 2）剥线时要注意对单股线不应伤及导线，多股线及屏蔽线不断线，否则将影响接头的质量。 对多股线剥除绝缘层时注意将线芯拧成螺旋状，一般采用边拽边拧的方式，见图： 导线预焊：见下图，预焊是电线焊接的关键步骤。尤其多股线如果没有预焊的处理，焊接质量很难保证。上锡时要边上锡边旋转，旋转的方向与拧合方向一致。注意焊锡浸入绝缘层内，造成软线变硬，容易导致接头故障。 二、焊片、插针与器件引脚、导线焊接 1. 导线端头绝缘层剥去10mm ，用烙铁将其上锡； 2. 焊片、插针与导线焊接时，将导线端头置于焊片或插针焊接点上，用尖嘴钳把焊片或插针两边包住端头后，进行焊接； 第三节导线连接、导线焊接 一、导线之间的连接以绕焊为主，见下图的操作步骤：
机械装配工艺概述 1机器装配的基本概念 根据规定的技术要求，将零件或部件进行配合和连接，使之成为半成品或成品的过程，称为装配。机器的装配是机器制造过程中最后一个环节，它包括装配、调整、检验和试验等工作。装配过程使零件、套件、组件和部件间获得一定的相互位置关系，所以装配过程也是一种工艺过程。 为保证有效地进行装配工作，通常将机器划分为若干能进行独立装配的装配单元。 a)零件：是组成机器的最小单元，由整块金属或其它材料制成的。 a)套件（合件）：是在一个基准零件上，装上一个或若干个零件构成 的。是最小的装配单元。 a)组件：是在一个基准零件上，装上若干套件及零件而构成的。如， 主轴组件。 a)部件：是在一个基准零件上，装上若干组件、套件和零件而构成的。 如，车床的主轴箱。部件的特征：是在机器中能完成一定的、完整 的功能。 2各种生产类型的装配特点： 3装配精度与装配尺寸链 3.1装配精度： 为了使机器具有正常工作性能，必须保证其装配精度。机器的装配精度通常包含三个方面的含义： （1）相互位置精度：指产品中相关零部件之间的距离精度和相互位置精度。
如平行度、垂直度和同轴度等 （2）相对运动精度：指产品中有相对运动的零部件之间在运动方向和相对运动速度上的精度。如传动精度、回转精度等。 （3）相互配合精度：指配合表面间的配合质量和接触质量。 3.2装配尺寸链 （1）装配尺寸链的定义：在机器的装配关系中，由相关零件的尺寸或相互位置关系所组成的一个封闭的尺寸系统，称为装配尺寸链。 （2）装配尺寸链的分类： 1）直线尺寸链：由长度尺寸组成，且各环尺寸相互平行的装配尺寸链。 2）角度尺寸链：由角度、平行度、垂直度等组成的装配尺寸链。 3）平面尺寸链：由成角度关系布置的长度尺寸构成的装配尺寸链。（3）装配尺寸链的建立方法： 1）确定装配结构中的封闭环； 2）确定组成环： 从封闭环的的一端出发，按顺序逐步追踪有关零件的有关尺寸，直至封闭环的另一端为止，而形成一个封闭的尺寸系统，即构成一个装配尺寸链。 （4）装配尺寸链的计算：主要有两种计算方法：极值法和统计法。前面介绍的极值法工艺尺寸链基本计算公式，完全适用装配尺寸链的计算。4保证装配精度的四种装配方法 保证装配精度的方法可归纳权为：互换装配法、选择装配法、修配装配法和调整装配法四大类。
第五章机器装配工艺过程设计 本章要点： 装配方法 装配尺寸链 装配工艺规程制定 自动装配 第一节概述 一、机器装配： 机械装配是按规定的精度和技术要求，将构成机器的零件结合成组件、部件和产品的过程。装配是机器制造中的后期工作，是决定产品质量的关键环节 二、机器装配基本作业： 清洗 连接 校正、调整与配作 平衡 验收、试验 三、机器装配精度： 相互位置精度 相互运动精度 相互配合精度
四、装配组织形式 第二节装配方法与装配尺寸链一、装配方法：
二、装配尺寸链 装配尺寸链的建立 ?确定封闭环：通常装配尺寸链封闭环就是装配精度要求 ?装配尺寸链查找方法：取封闭环两端的零件为起点，沿装配精度要求的位置方向，以装配基准面为联系线索，分别查明装配关系中影响装配精度要求的那些有关零件，直至找到同一基准零件或同一基准表面为止。所有零件上连接两个装配基准面间的 位置尺寸和位置关系，便是装配尺寸链的组成环 ?装配尺寸链组成的最短路线（最少环数）原则 ?组成装配尺寸链时，应使每个有关零件只有一个尺寸列人装配尺寸链。相应地，应将直接连接两个装配基准面间的那个位置尺寸或位置关系标注在零件图上?又称一件一环原则 装配尺寸链的完全互换法 ?采用极值算法计算装配尺寸链 ?封闭环公差的分配 1）当组成环是标准尺寸时（如轴承宽度，挡圈的厚度等），其公差大小和分布位置为确定值 2）某一组成环是不同装配尺寸链公共环时，其公差大小和位置根据对其精度要求最严的那个尺寸链确定 3）在确定各待定组成环公差大小时，可根据具体情况选用不同的公差分配方法，如等公差法，等精度法或按实际加工可能性分配法等 4）各组成环公差带位置按入体原则标注，但要保留一环作“协调环”，协调环公差带的位置由装配尺寸链确定。协调环通常选易于制造并可用通用量具测量的尺寸
本技术规范适合于公司从事机械装配作业之员工或技术人员一、作业前准备 1、作业资料：包括总装配图、部件装配图、零件图、物料BOM 表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。 2、作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。 3、装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序，然后填写材料催工单交采购部。 4、装配前应了解设备的结构、装配技术和工艺要求。 二、基本规范 1、机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。 2、装配的零件必须是质检部验收合格的零件，装配过程中若发现漏检的不合格零件，应及时上报。 3、装配环境要求清洁，不得有粉尘或其它污染，零件应存放在干燥、无尘、有防护垫的场所。 4、装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。 5、相对运动的零件，装配时接触面间应加润滑油（脂）。 6、相配零件的配合尺寸要准确。 7、装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。 8、装配时原则上不允许踩踏机械，如果需要踩踏作业，必须在机械上铺设防护垫或地毯，重要部件及非金属强度较低部位严禁踩踏。 三、联接方法 1、螺栓联接 A ?螺栓紧固时，不得采用活动扳手，每个螺母下面不得使用1个以上相同的垫圈，沉 头螺钉拧紧后,钉头应埋入机件内,不得外露。 B?—般情况下，螺纹连接应有防松弹簧垫圈，对称多个螺栓拧紧方法应采用对称顺序逐步拧紧，条形连接件应从中间向两方向对称逐步拧紧。 C?螺栓与螺母拧紧后，螺栓应露出螺母1-2个螺距；螺钉在紧固运动装置或维护时无须拆卸部件的场合，装配前螺丝上应加涂螺纹胶。 D ?有规定拧紧力矩要求的紧固件，应采用力矩扳手，按规定拧紧力矩紧固。未规定拧 紧力矩的螺栓，其拧紧力矩可参考《附表》的规定。 2、销连接 A ?定位销的端面一般应略高出零件表面，带螺尾的锥销装入相关零件后，其大端应沉入孔内。 B ?开口销装入相关零件后，其尾部应分开60°-90° 3、键联接 A. 平键与固定键的键槽两侧面应均匀接触，其配合面间不得有间隙。 B. 间隙配合的键（或花键）装配后，相对运动的零件沿着轴向移动时，不得有松紧不均现象。C?钩头键、锲键装配后其接触面积应不小于工作面积的70%,且不接触部分不得集中于一处；外露部分的长度应为斜面长度的10%-15%。 4、铆接
---------------------考试---------------------------学资学习网---------------------押题------------------------------ 电子整机装配工艺规程1 整机装配工艺过程 1.1 整机装配工艺过程 整机装配工艺过程即为整机的装接工序安排，就是以设计文件为依据，按照工艺文件的工艺规程和具体要求，把各种电子元器件、机电元件及结构件装连在印制电路板、机壳、面板等指定位置上，构成具有一定功能的完整的电子产品的过程。整机装配工艺过程根据产品的复杂程度、产量大小等方面的不同而有所区别。但总体来看，有装配准备、部件装配、整件调试、整机检验、包装入库等几个环节，如图3.1所示。 整机装配工艺过程图3.1 1.2流水线作业法通常电子整机的装配是在流水线上通过流水作业的方式完成的。 为提高生产效率，确保流水线连续均衡地移动，应合理编制工艺流程，使每相
等。)(道工序的操作时间称节拍流水线作业虽带有一定的强制性，但由于工作内容简单，动作单纯，记忆方便，故能减少差错，提高功效，保证产品质量。．1.3整机装配的顺序和基本要求 1) 整机装配顺序与原则 按组装级别来分，整机装配按元件级，插件级，插箱板级和箱、柜级顺序进行，如图3.2所示。
整机装配顺序3.2 图 元件级：是最低的组装级别，其特点是结构不可分割。 插件级：用于组装和互连电子元器件。 插箱板级：用于安装和互连的插件或印制电路板部件。 箱、柜级：它主要通过电缆及连接器互连插件和插箱，并通过电源电缆送电构成独立的有一定功能的电子仪器、设备和系统。 整机装配的一般原则是：先轻后重，先小后大，先铆后装，先装后焊，先里后外，先下后上，先平后高，易碎易损坏后装，上道工序不得影响下道工序。2)整机装配的基本要求 (1) 未经检验合格的装配件(零、部、整件)不得安装，已检验合格的装配件必须保持清洁。 (2) 认真阅读工艺文件和设计文件，严格遵守工艺规程。装配完成后的整机应符
一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下： 1.经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2.塑料制件说明书或技术要求。 3.生产产量。 4.塑料制件样品。通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。 二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 1.消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。 2.消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性
和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3.确定成型方法采用直压法、铸压法还是注射法。 4、选择成型设备根据成型设备的种类来进行模具，因此必须 熟知各种成型设备的性能、规格、特点。例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。 5.具体结构方案（一）确定模具类型如压制模（敞开式、半闭合式、闭合式）、铸压模、注射模等。（二）确定模具类型的主要结构 选择理想的模具结构在于确定必需的成型设备，理想的型腔数，在绝对可靠的条件下能使模具本身的工作满足该塑料制件的工艺技术和生产经济的要求。对塑料制件的工艺技术要求是要保证塑料制件的几何形状，表面光洁度和尺寸精度。生产经济要求是要使塑料制件的成本低，生产效率高，模具能连续地工作，使用寿命长，节省劳动力。 三、影响模具结构及模具个别系统的因素很多，很复杂： 1.型腔布置。根据塑件的几何结构特点、尺寸精度要求、批量大小、模具制造难易、模具成本等确定型腔数量及其排列方式。对于注射模来说，塑料制件精度为3级和3a级，重量为5克，采用硬化浇注系统，型腔数取4-6个；塑料制件为一般精度（4-5级），成型材料为局部结晶材料，型腔数可取 16-20个；塑料制件重量为12-16克，型腔数取8-12个；而重量为50-100克 的塑料制件，型腔数取4-8个。对于无定型的塑料制件建议型腔数为24-48个，
3.1.1 整机装配工艺过程 整机装配工艺过程即为整机的装接工序安排，就是以设计文件为依据，按照工艺文件的工艺规程和具体要求，把各种电子元器件、机电元件及结构件装连在印制电路板、机壳、面板等指定位置上，构成具有一定功能的完整的电子产品的过程。 整机装配工艺过程根据产品的复杂程度、产量大小等方面的不同而有所区别。但总体来看，有装配准备、部件装配、整件调试、整机检验、包装入库等几个环节，如图3.1所示。 3.1.2 流水线作业法 通常电子整机的装配是在流水线上通过流水作业的方式完成的。 为提高生产效率，确保流水线连续均衡地移动，应合理编制工艺流程，使每道工序的操作时间(称节拍)相等。 流水线作业虽带有一定的强制性，但由于工作内容简单，动作单纯，记忆方便，故能减少差错，提高功效，保证产品质量。 3.1.3 整机装配的顺序和基本要求 1. 整机装配顺序与原则 按组装级别来分，整机装配按元件级，插件级，插箱板级和箱、柜级顺序进行，如图3.2所示。 图3.2 整机装配顺序 元件级：是最低的组装级别，其特点是结构不可分割。 插件级：用于组装和互连电子元器件。 插箱板级：用于安装和互连的插件或印制电路板部件。 箱、柜级：它主要通过电缆及连接器互连插件和插箱，并通过电源电缆送电构成独立的有一定功能的电子仪器、设备和系统。 第四级组装 箱 、柜级 第三级 组装 插 箱 板级第 二级组装 插 件 级 （)（)（)第 一级组装 元件 级（ )
整机装配的一般原则是：先轻后重，先小后大，先铆后装，先装后焊，先里后外，先下后上，先平后高，易碎易损坏后装，上道工序不得影响下道工序。 2. 整机装配的基本要求 (1) 未经检验合格的装配件(零、部、整件)不得安装，已检验合格的装配件必须保持清洁。 (2) 认真阅读工艺文件和设计文件，严格遵守工艺规程。装配完成后的整机应符合图纸和工艺文件的要求。 (3) 严格遵守装配的一般顺序，防止前后顺序颠倒，注意前后工序的衔接。 (4) 装配过程不要损伤元器件，避免碰坏机箱和元器件上的涂覆层，以免损害绝缘性能。 (5) 熟练掌握操作技能，保证质量，严格执行三检(自检、互检和专职检验)制度。 3.1.4 整机装配的特点及方法 1. 组装特点 电子设备的组装在电气上是以印制电路板为支撑主体的电子元器件的电路连接，在结构上是以组成产品的钣金硬件和模型壳体，通过紧固件由内到外按一定顺序的安装。电子产品属于技术密集型产品，组装电子产品的主要特点是： (1) 组装工作是由多种基本技术构成的。 (2) 装配操作质量难以分析。在多种情况下，都难以进行质量分析，如焊接质量的好坏通常以目测判断，刻度盘、旋钮等的装配质量多以手感鉴定等。 (3) 进行装配工作的人员必须进行训练和挑选，不可随便上岗。 2. 组装方法 组装在生产过程中要占去大量时间，因为对于给定的应用和生产条件，必须研究几种可能的方案，并在其中选取最佳方案。目前，电子设备的组装方法从组装原理上可以分为： (1) 功能法。这种方法是将电子设备的一部分放在一个完整的结构部件内，该部件能完成变换或形成信号的局部任务(某种功能)。 (2) 组件法。这种方法是制造出一些外形尺寸和安装尺寸上都统一的部件，这时部件的功能完整退居次要地位。 (3) 功能组件法。这是兼顾功能法和组件法的特点，制造出既有功能完整性又有规范化的结构尺寸和组件。
产品装配设计工艺规范 1 前言 产品装配设计是产品制作的重要环节。其合理性与否不仅关系到 产品在装配、焊接、调试和检修过程中是否方便，而且直接影响到产品的质量与电气性能，甚至影响到电路功能能否实现，因此，掌握产品装配设计工艺是十分重要的。 本标准就规范产品装配设计工艺，满足产品可制造性设计的要 求，为设计人员提供产品装配设计工艺要求，为工艺人员审核产品装配可制造性提供工艺审核内容。 2 名称解释 2.1 装配 使成为成品的过2.2对机器、仪器等的零部件进行必要的配合和联接， 程。装配可分为部件装配和总（产品）装配二个阶段。 2.2.1 部件装配 根据一定的技术要求，将两个或两个以上的零件结合成一个装配单元，并完成局部功能组合体的过程。 2.2.2 总（产品）装配 根据一定的技术要求，将若干个零件和部件结合成为一个总体（产品），并完成一定功能组合体产品的过程。 2.2.3 装配单元 在装配过程中，以一个装配基准件为基础，可以独立组装达到规定的尺寸链与技术要求，作为进一步装配的独立组件、部件、总成或
最终整机的一组构件。 2.2.4 装配基准件 在一组装配构件中，其装配尺寸链的共同基准面或线所在的构件 2.3 工艺 劳动者利用生产工具对各种原材料、半成品进行加工或处理后成 为产品的方法和过程。 2.4 装配层： 在装配过程中，为了便于作业划分，对类似作业的装配阶段的划 分，如总装层、部装层。一个装配层，可以是一个装配单元，也可以是几个装配单元所组成。 3 装配设计的一般原则 装配设计在科研和生产中起着十分重要的作用。在产品设计时，装配图是设计者把装配设计思路落实在文件上的具体表现，它表达产品或部件的工作原理、装配关系、传动路线、连接方式及零件的基本 结构的图样。因此，在装配设计时必须遵循以下一般原则： 3.1 尽可能保证有利于产品装配工艺的合理性、先进性。 3.2 在保证设计的产品性能指标的前提下，力求产品结构继承系数和标 准化系数最高。 3.3 能正确表达产品的性能、装配、安装、检验和工作所必需达到的技 术指标。 3.4 最容易组织批量生产，工艺成本最低并便于使用和维修 3.5 能缩短新产品工艺准备周期，降低新产品生产成本。 4 产品装配设工艺步骤计
