过载保护是什么意思
过载保护定义
?

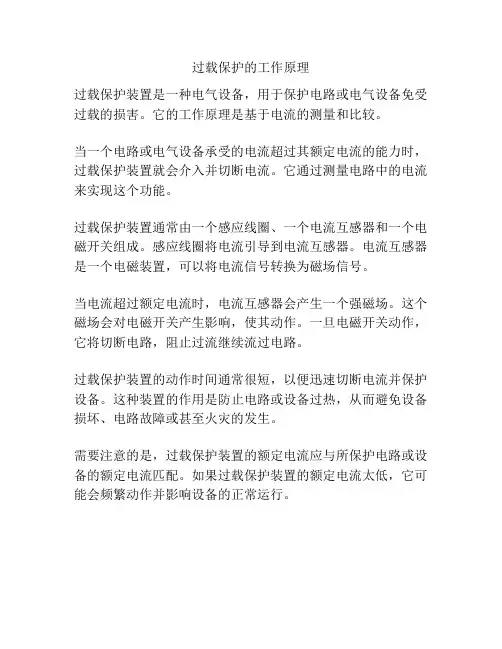

过载是指用电设备的运行电流超出了本身的额定或允许电流。过载后容易导致线路和用电设备温度升高，破坏用电设备和线路的绝缘，设备运行存在安全隐患，因此对某些重要设备和线路需要采取一定措施进行保护，这就有其中所说的过载保护。
?
?
过载就是负荷过大，超过了设备本身的额定负载，产生的现象是电流过大，用电设备发热，线路长期过载会降低线路绝缘水平，甚至烧毁设备或线路。
?
?
防止主电源线路因过载导致保护器过热损坏而加装的过载保护设备。过载是一个比较宽泛的词，可以指电气设备负载过大，也可以指物体承受的作用力过大。对这些超出“负荷”的行为做出的保护，统称过载保护。在通信电源系统中，因负载过大而导致电源设备自动断开供电的功能叫做过载保护。
?

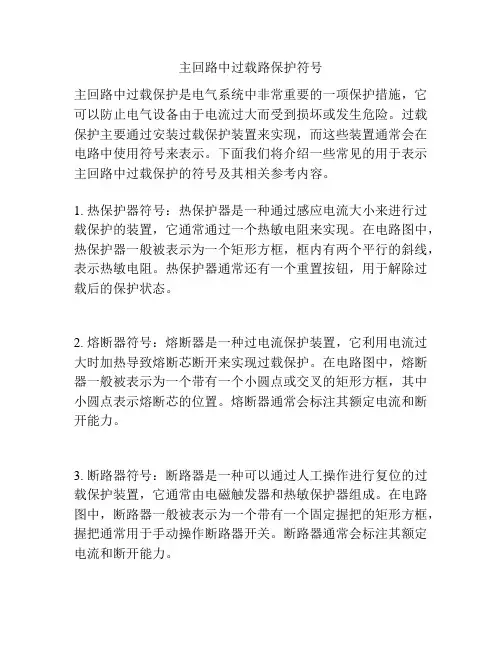

图是一般电动机的一次回路，图中从上到下依次是断路器QF，交流接触器KM，热继电器FR及电动机M。图中的FR都是起到电动机过载保护的，QF是线路过载保护，不过这些保护是需要配合合理的定值设置才能发挥

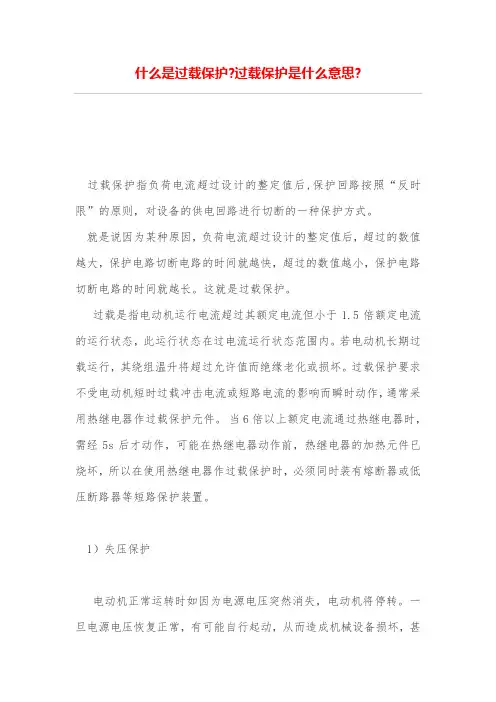

短路保护、过载保护、零压保护的概念 文章发表于：2010-1-18 17:41:09 短路保护、过载保护、零压保护的概念 每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护 对于防止电气设备内部发生短路的保护就叫做短路保护 零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。 一般的接触器控制电路具有此功能。 1. 短路保护 电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。短路时产生的瞬时故障电流是额定电流的十几至几十倍。电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。 短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。低压断路器动作电流整定为电动机起动电流的1.2倍。 2. 过电流保护 过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。 过电流保护常用过电流继电器实现。将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。 3. 过载保护 过载是指电动机运行电流超过其额定电流但小于1.5倍额定电流的运行状态，此运行状态在过电流运行状态范围内。若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。 当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，热继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断器或低压断路器等短路保护装置。 1）失压保护 电动机正常运转时如因为电源电压突然消失，电动机将停转。一旦电源电压恢复正常，有可能自行起动，从而造成机械设备损坏，甚至造成人身事故。失压保护是为防止电压恢复时电动机自行起动或电器元件自行投入工作而设置的保护环节。 采用接触器和按钮控制的起动、停止控制线路就具有失压保护作用。因为当电源电压突然消失时，接触器线圈就会断电而自动释放，从而切断电动机电源。当电源电压恢复时，由于接触
纵联保护原理 线路的纵联保护是指反应线路两侧电量的保护，它可以实现全线路速动。而普通的反应线路一侧电量的保护不能做到全线速动。纵联差动是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位就行比较，从而判断出区内外故障。是属于直接比较两侧电量对纵联保护。目前电力系统中运行对这类保护有：高频相差保护、导引线差动保护、光纤纵差保护、微波电流分相差动保护。纵联方向保护：反应线路故障的测量元件为各种不同原理的方向元件，属于间接比较两侧电量的纵联保护。包括高频距离保护、高频负序方向保护、高频零序方向保护、高频突变量方向保护。 先了解一下纵联差动保护： 为实现线路全长范围内故障无时限切除所以必须采用纵联保护原理作为输电线保护。 输电线路的纵联差动保护（习惯简称纵差保护）就是用某种通信通道将输电线两端的保护装置纵向连
接起来，将各端的电气量（电流、功率的方向等）传送到对端,将两端的电气量比较,以判断故障在本线路范围内还是在线路外,从而决定是否切断被保护回路. 纵联差动保护的基本原理是基于比较被保护线路始端和末端电流的大小和相位原理构成的。 高频保护的工作原理：将线路两端的电流相位或功率方向转化为高频信号，然后，利用输电线路本身构成高频电流通道，将此信号送至对端，以比较两端电流的相位或功率方向的一总保护装置。安工作原理的不同可分为两大类：方向高频保护和相差高频保护。 光纤保护也是高频保护的一总原理是一样的只是高频的通道不一样一个事利用输电线路的载波构成通道一个是利用光纤的高频电缆构成光纤通道。光纤通信广泛采用PCM调制方式。这总保护发展很快现在一般的变电站全是光纤的了经济又安全。
任务电动机点动、连续运行控制 2?4. 1电动机点动、连续运行综合控制尿理方析 引入策略 -上次课我们讲授了三相异步电动机连续运行控制实训。本次课我们将讲授三相异步电动机点动、连续运行综合控制原理分析。 学习内容 【学习概要】 电动机点动与连续运转控制电路的比较 二、电动机点动与连续运行综合控制电路应用 三、电动机点动、连续运行综合控制工作原理 四、三相异步电动机点动、连续运行综合控制电路的安全保护 【内容解析】 一、电动机点动与连续运转控制电路的比较 1、点动控制电路 1）点动控制电路，是用较简单的二次电路控制主电路，完成电动机的全压启动。点动控制是指按下按钮，电动机得电运转；松开按钮，电动机失电停转，其工作原理如图（a）所示。 2）点动线路工作原理： 启动:按下启动按钮SB-控制电路得电?接触器线圈KM得电一接触器主触头闭合-主电路接通f 电动机M得电并启动运转。 停止:放开动合按钮SB-控制电路分断-接触器KM线圈失电一接触器主触头分断?主电路分断f 电动机M失电停转。
LI L2 L3 2、具有自锁功能的单向连续运转的控制电路： 1）、连续运转的方法： 对需要较长时间运行的电动机，用点动控制是不方便的。因为一旦放开按钮SB,电动机立即停转。解决的办法就是，在点动电路中的启动按钮SB的两端并联一对交流接触器自身的动合辅助触点，再在控制电路中串接一停止按钮SB1,其工作原理如图（b）所示其他与点动电路一样。 2）、自锁连续运转线路工作原理： 启动：按下启动按钮SB2 —?接触器KM线圈得电一? —T—> KM主触头闭合-------------- 电动机M启动并连续运转 KM常开辅助触头闭合自锁」 停止：按下停止按钮SB1 —?接触器KM线圈失电 > KM主触头分断?电动机M失电停转 KM自锁触头分断
直流电源过载及短路保护电路 保护电路的元器件只有1O个，具有电源短路保护、停电自锁、过负荷电流保护功能（过负荷电流大小可调节设定）；电路原理图见附图。接通直流电源VCC。双色发光管发绿光。指示直流电源正常。电源短路保护功能：按下轻触开关K1。三极管BGI基极经限流电阻R2得到高电平，BG1饱和导通，继电器J吸合，其常开触点J闭合，OUT端正常输出直流电源，发光管发橙色光。在继电器J 吸合的同时，三极管BG2基极也被下拉成低电平，BG2导通，此时BGl保持导通，整个电路正常工作。 当OUT端发生短路时。Vcc电压被下拉成近似为零伏（其实。只要V et电压下降造成三极管BG1基极的电压低于O.7V时），三极管BG1退出饱和导通状态，继电器J释放。 停电自锁：当Vcc电源停电再来电时。由于BG2基极通过继电器J的线圈处于高电平。所以BG2截止。BG1也截止。继电器J不吸合，OUT端无直流电压输出。过负荷电流保护：由于变压器存在内阻以及线路存在线电阻，所以。 在电源带上负荷的时侯，会出现电压下降的现象。负荷越大电压下降也越大。根据这种原理。本电路由。R2和w组成了分压器，分压点电压=W÷（R2+W）xVcc。所以，当Vcc一定时，如W越小则分压点电压越低；反之。R2和w是定值。Vcc越低。同样分压点电压也越低。当分压点电压低于017V 时，三极管BGI截止。继电器J释放，起到了限制负荷电流的作用。本人采用市售1000mA/15V、800mA/12V、500mA/10V直流电源做实验。用300W电阻丝作负载（把电阻丝的一端与电源地可靠接牢，并放在一块耐热板上。然后把电流表的红表笔接在OUT输出端，再用黑表笔从电阻丝的一端贴紧。慢慢滑向中段）。调节W阻值。在100mA一800mA都可以取得满意的保护作用。 电容C1的作用： 在实验制作过程中，未接C1时。在多次关断并再接通电源Vcc的瞬间。BG1有时会出现误导通现象，这主要是干扰和BG2可能存在的微小漏电流造成的。利用电容两端电压不能突变的原理。在BG1的基极并接上C1后，连续几十次关断并再接通电源Vcc.未再出现误导通现象。另外，电位器w还起着在停电瞬间对Cl快速放电的作用。避免电源Vcc在关、开时间极短的情况下。由于c1的作用出现BG2延迟误导通的现象。
短路过载过流保护公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
短路保护、过载保护、零压保护的概念（转载） （如果有不理解的地方，请联系） 短路保护、过载保护、零压保护的概念 每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护 对于防止电气设备内部发生短路的保护就叫做短路保护 零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。 一般的接触器控制电路具有此功能。 1.短路保护 电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。短路时产生的瞬时故障电流是额定电流的十几至几十倍。电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。 短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。低压断路器动作电流整定为电动机起动电流的倍。 2.过电流保护过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。 过电流保护常用过电流继电器实现。将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。 3.过载保护过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。 当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，热继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断
深圳市森树强电子科技有限公司告诉你开关电源过载保护的几种类型 开关电源过载保护的几种类型 1. 超功率延时关断保护 在延时跳闸型系统中，短时瞬变电流的要求是被容许的，只有在电流应力长时间 超过安全值时才将电源关断。短瞬变电流的提供将不会危害电源的可靠性，也不会给 电源的成本带来很大的影响。只有长期持续电流的要求才会影响电路的成本和体积。 电源输出大的瞬变电流时，其性能将会有一定的降低，可能超过规定的电压误差和纹 波值。这种易受大而短的瞬变电流影响的负载的典型实例是软盘驱动器和螺线管驱动器。 2. 逐个脉冲的超功率或过电流限制 这是个非常有用的保护技术，在附加副边限流保护中经常采用此技术。 在以前的开关设备中，输入电流是要实时监视的。如果这个电流超过了规定的限制电流值，导通脉冲就会终止。在不续反激变换器中，其最大的电流决定着电路的功率，这种类型的保护电路就变成了实实在在的功率限制保护电路。对于正激变换器的开关 电路，它的输入功率是输入功率是输入电流与输入电压的函数。这种电路采用的保护 类型提供了一个原边限流的保护技术，在输入电压恒定的情况下，这种技术也提供了 一种有效的功率限制保护的检测方法。 逐个快速脉冲限流的主要优点是为在不正常的瞬变应力如变压器的阶梯饱和效应作用下的原边开关器件提供了保护。 电流型控制规定了此原边逐个脉冲限流作为控制技术的标准功能，这也是它的一个主要优点。 3. 恒功率限制
恒定输入功率限制通过限制最大传输功率来保护原边电路。但是在反激变换器中，这种技术几乎不能保护副边输出元件。例如在不连续反激变换器中，原边峰值电流已经受到限制，也就是给出了限制的传递功率。当负载电阻减少、负载超过它的限定值时，输出电压开始下降。正是因为规定输入和相应输出的电压电流乘积，当输出电压开始下降时，输出电流将会上升。在短路时，副边电流将会变得很大，在开关电源中消耗全部的功率。这种形式的功率限制一般只作为某些限制补充形式，如副边限流这种补充限制的电路中。 4. 反激超功率限制 这种形式是上速形式的一种扩展，在这种形式中有一个电路来监视原边电流和副边电压，在输出电压降低时减少功率。通过这种方法，当负载电阻下降时使输出电流减小，防止副边元器件受到过强的应力损害，其缺点是用于非线性负载时会发生锁定现象。
过流保护与短路保护介绍 通常，在电机驱动应用中需要很多不同类型的保护，包括保护功率晶体管、电机或系统的任何部件。变频器的电流保护是其中至关重要的一项。它不仅能预防对功率晶体管的任何潜在损坏，而且在发生故障或控制变得不稳定时能预防电机消磁。过流保护（OCP）和短路保护（SCP）常常互换使用，但两者还是存在差别，我们将在本博文中探讨。 OCP和SCP的差别 简单来说，短路保护是过电流保护的一部分。图1表示不同电流保护之间的关系。接地故障保护、臂短保护和相间短保护都属于短路保护。 图1. 过流保护与短路保护比较 图2表示不同的短路模式和电流路径。如图2（a）所示，当电机绕组短接至电机壳体（通常接地）时，或者当电机电缆短接至接地时，则发生接地故障。图2（b）表示桥臂短路，指高侧IGBT和低侧IGBT同时意外导通并产生极高电流的情况。图2（c）表示相间短路，当不同相间的电机绕组短路时发生。所有三个示例中，电流幅度因电流路径（包括IGBT本身的）阻抗而受限。
图2. 短路电流路径 如何设置OCP点？ 无论面对什么类型的过流情况，如何设置保护电流大小都很关键。要解决这一问题，首先应识别系统中最脆弱的部件。在大多数情况下，IGBT将早于续流二极管受损，因为，当变频器将功率传递至电机时，更容易发生过流情况。那么，是否应该将OCP跳变值设为IGBT能够处理的最大电流？这取决于系统采用的控制方法。在伏特/赫兹控制中（广泛用于感应电机应用），启动时的电流值无法精确预测。另一方面，如果采用磁场定向控制这样的电流控制方法，则特定应用中电机的最大电流值是众所周知的。如图3所示，为此值添加一些裕量将成为OCP触发大小的良好参考点。例如，带FOC的电冰箱使用的永磁电机，
过载长延时、短路短延时、短路瞬时脱扣电流的整定 一、断路器框架等级额定电流，脱扣器额定电流 1.脱扣器额定电流: 2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。 3.举个例子：DZ20Y-100/3300-80A DZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。 4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A 壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。 二、热磁脱扣、电子脱扣 1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。 2.电子脱扣可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。 3.优缺点： 热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用） 电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。 4.适用场合： 要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。 精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。 三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义 Ir-过载长延时脱扣电流整定值 Tr-过载长延时脱扣时间整定值 Ii-短路瞬时脱扣电流整定值 Isd-短路短延时脱扣电流整定值 Tsd-短路短延时脱扣时间整定值 四、过载长延时，短路短延时，短路瞬时脱扣电流整定值 1.断路器的整定电流Ir：脱扣器整定到动作的电流值。 脱扣器额定电流In：按（1.2~1.4）Ij进行选择，其中Ij为计算电流很多人也用1.1。其实不乘系数都可以，只要能满足In>=计算电流，In<=线路的载流量就可以。 电磁脱扣器 过载长延时脱扣电流整定：（固定式）Ir=In；（可调式）Ir=（0.7~1.0）In 短路短延时脱扣电流整定：Isd=（3~5）In（一般情况）
开关电源适配器输出过载保护四个方法 方法一、超功率延时关断保护 超功率延时关断保护是电源适配器研发过程中，必须具备的一种输出过载保护技术。 在延时跳闸型系统中，短时瞬变电流的要求是被容许的，只有在电流应力长时间超过安全 值时才将电源关断。短瞬变电流的提供将不会危害电源的可靠性，也不会给电源的成本带 来很大的影响。只有长期持续电流的要求才会影响电路的成本和体积。电源输出大的瞬变 电流时，其性能将会有一定的降低，可能超过规定的电压误差和纹波值。这种易受大而短 的瞬变电流影响的负载的典型实例是软盘驱动器和螺线管驱动器。 方法二、逐个脉冲的超功率或过电流限制 对逐个脉冲进行超功率或过电流限制在实际应用中是非常有效的输出过载保护方法， 在附加副边限流保护中经常采用此技术。在以前的开关设备中，输入电流是要实时监视的。如果这个电流超过了规定的限制电流值，导通脉冲就会终止。在不续反激变换器中，其最 大的电流决定着电路的功率，这种类型的保护电路就变成了实实在在的功率限制保护电路。对于正激变换器的开关电路，它的输入功率是输入功率是输入电流与输入电压的函数。 这种电路采用的保护类型提供了一个原边限流的保护技术，在输入电压恒定的情况下，这种技术也提供了一种有效的功率限制保护的检测方法。逐个快速脉冲限流的主要优点是 为在不正常的瞬变应力如变压器的阶梯饱和效应作用下的原边开关器件提供了保护。电流 型控制规定了此原边逐个脉冲限流作为控制技术的标准功能，这也是它的一个主要优点。 方法三、恒功率限制保护法 恒定输入功率限制保护法是目前国际上比较通用的开关电源适配器输出保护技术之一，这种方法的保护原理在于通过限制最大传输功率来保护原边电路。但是在反激变换器中， 这种技术几乎不能保护副边输出元件。例如在不连续反激变换器中，原边峰值电流已经受 到限制，也就是给出了限制的传递功率。
ABB小型漏电断路器 GS261漏电断路器品牌ABB小型断路器断路器，ABB小型断路器厂家；微型断路器具有过载和短路保护，确保可靠性和安全性操作。 新系列的proMcompact S200可满足最普通的要求，能应用于家庭、工业和商业。 所有微型断路器均符合IEC / EN 60898 和IEC / EN 60947-2标准。 微型断路(MCBs) 家用/ 民用安装: 典型分断能力3 / 4,5 / 6 kA o 家用Compact SH 200 T, SH 200 L, SH 200 家用或小型商场安装: 分断能力高达10 kA o 特别型: S440, S950 / 970 o proMcompact S200, S200 M 工业应用安装：分断能力高达25 kA 和具有特别附件 o proMcompact S200, S200M, S200P, S200U, S200U P 公用事业安装特别的、可选择性和具有后备功能的微型断路器，分断能力高达25 kA ，可对下游断路器实现完全选择性。 o S 700系列 工业和商业应用，具有高分断能力和特别特性/附件 o S200P, 290, S500, S610, S220, S800 不带过电流保护的电磁式漏电保护产品 电磁式剩余电流动作保护器仅对接地故障电流敏感，并与微型断路器或熔丝串联使用，可有效地减少火灾和电击的危险。 电磁式剩余电流动作保护器使用在已经装有微型断路器的系统中，可极大地限制允通能量。也可作为主要隔离装置，隔离上游有影响的微型断路器（例如，家庭用户安装） RCCBs 在System proMcompact 系列 ? F 200, AC 型 ? F 200, AC 型, IEC 标准 ? F 200, AC t型, 带中性极在左边 ? F 200, A 型 ? F 200, A 型, 带中性极在左边 ? F 200 AP-R, AC 型 ? F 200 AP-R, A 型 ? F 200, AC 型(动作时间: 选择型) ? F 200, A 型(动作时间: 选择型) RCCBs 在Compact 家居系列 ? FH 200, AC 型 ? FH 200, A 型 与微型断路器配合使用
开关电源中几种过流保护方式的比较 时间：2005-07-12 17:22:00 来源：电源技术应用作者：杨恒 摘要：在输出短路或过载时对电源或负载进行的保护，即为过电流保护，简称过流保护。介绍了过流保护的几种型式，如フ字型、恒流型、恒功率型等，并进行了比较。 关键词：过流保护；检测；比较 引言 电源作为一切电子产品的供电设备，除了性能要满足供电产品的要求外，其自身的保护措施也非常重要，如过压、过流、过热保护等。一旦电子产品出现故障时，如电子产品输入侧短路或输出侧开路时，则电源必须关闭其输出电压，才能保护功率MOSFET和输出侧设备等不被烧毁，否则可能引起电子产品的进一步损坏，甚至引起操作人员的触电及火灾等现象，因此，开关电源的过流保护功能一定要完善。 1 开关电源中常用的过流保护方式 过电流保护有多种形式，如图1所示，可分为额定电流下垂型，即フ字型；恒流型；恒功率型，多数为电流下垂型。过电流的设定值通常为额定电流的110％～130％。一般为自动恢复型。 图1中①表示电流下垂型，②表示恒流型，③表示恒功率型。 1.1 用于变压器初级直接驱动电路中的限流电路 在变压器初级直接驱动的电路（如单端正激式变换器或反激式变换器）的设计中，实现限流是比较容易的。图2是在这样的电路中实现限流的两种方法。 图2电路可用于单端正激式变换器和反激式变换器。图2（a）与图2（b）中在MOSFET 的源极均串入一个限流电阻Rsc，在图2（a）中，Rsc提供一个电压降驱动晶体管S2导通，在图2（b）中跨接在Rsc上的限流电压比较器，当产生过流时，可以把驱动电流脉冲短路，起到保护作用。 图2（a）与图2（b）相比，图2（b）保护电路反应速度更快及准确。首先，它把比较放大器的限流驱动的门槛电压预置在一个比晶体管的门槛电压Vbe更精确的范围内；第二，它把所预置的门槛电压取得足够小，其典型值只有100mV～200mV，因此，可以把限流取样电阻Rsc的值取得较小，这样就减小了功耗，提高了电源的效率。 当AC输入电压在90～264V范围内变化，且输出同等功率时，则变压器初级的尖峰电流相差很大，导致高、低端过流保护点严重漂移，不利于过流点的一致性。在电路中增加一个取自＋VH的上拉电阻R1，其目的是使S2的基极或限流比较器的同相端有一个预值，以达到高低端的过流保护点尽量一致。 1.2 用于基极驱动电路的限流电路 在一般情况下，都是利用基极驱动电路把电源的控制电路和开关晶体管隔离开来。变换器的输出部分和控制电路共地。限流电路可以直接和输出电路相接，其电路如图3所示。在图3中，控制电路与输出电路共地。工作原理如下： 电路正常工作时，负载电流IL流过电阻Rsc产生的压降不足以使S1导通，由于S1在截止时IC1=0，电容器C1处于未充电状态，因此晶体管S2也截止。如果负载侧电流增加，使IL达到一个设定的值，使得ILRsc=Vbe1＋Ib1R1，则S1导通，使电容器C1充电，其充
继电保护基本原理及电力知识问答
第一篇 继电保护基本原理 第一章 概述 一．什么是电力系统？ 有两种说法： 1．由生产和输送电能的设备所组成的系统叫电力系统，例如发电机、变压器、母线、输电线路、配电线路等，或者简单说由发、变、输、配、用所组成的系统叫电力系统。 2．有的情况下把一次设备和二次设备统一叫做电力系统。 一次设备：直接生产电能和输送电能的设备，例如发电机、变压器、母线、输电线路、断路器、电抗器、电流互感器、电压互感器等。 二次设备：对一次设备的运行进行监视、测量、控制、信息处理及保护的设备，例如仪表、继电器、自动装置、控制设备、通信及控制电缆等。 二．电力系统最关注的问题是什么？ 由于电力系统故障的后果是十分严重的，它可能直接造成设备损坏，人身伤亡和破坏电力系统安全稳定运行，从而直接或间接地给国民经济带来难以估计的巨大损失，因此电力系统最为关注的是：安全可靠、稳定运行。 三．电力系统的三种工况 正常运行状态；故障状态；不正常运行状态。而继电保护主要是在故障状态和不正常运行状态起作用。 四．继电保护装置 就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。它的基本任务简单说是：故障时跳闸，不正常运行时发信号。 五．继电保护的基本原理和保护装置的组成 为完成继电保护所担负的任务，显然应该要求它正确地区分系统正常运行与发生故障或不正常运行状态之间的差别，以实现保护。如图1-1（a ）、（b ）所示的单侧电源网络接线图，（这是一种最简单的系统），图1-1(a)为正常运行情况，每条线路上都流过由它供电的负荷电流?f （一般比较小）， 各变电所母线上的电压，一般都在额定电压（二次线电压100V ）附近变化，由电压和电流之比所代表的“测量阻抗”Z f 称之为负荷阻抗，其值一般很大。图1-1(b )表示当系统发生故障时的情况，例如在线路B-C 上发生了三相短路，则短路点的 电压U d 降低到零，从电源到短路点之间 将流过很大的短路电流?d , 各变电所母线 上的电压也将在不同 程度上有很大的降低 （称之为残压）。设以Z d 表示短路点到变 电所B 母线之间的阻 抗，根据欧姆定律很 2)
点动控制、连续运行控制 一、问题的提出 在生产实践过程中，某些生产机械常要求既能正常起动，又能实现调整位置的点动工作.图示为几种常用的 继电—接触器系统实现的控制线路。 图1异步电动机控制线路图 图(a）为主电路.工作时，合上刀开关QS，三相交流电经过QS，熔断起FU,接触器KM主触点，热继电器FR 至三相交流电动机. 图(b）为最简单的点动控制线路。起动按钮SB没有并联接触器KM的自锁触点,按下SB,KM线圈通电，松开按钮SB时，接触器KM线圈又失电,其主触点断开，电动机停止运转. 图（c）是带手动开关SA的点动控制线路。当需要点动控制时，只要把开关SA断开，由按钮SB2来进行点动控制。当需要正常运行时，只要把开关SA合上，将KM的自锁触点接入,即可实现连续控制。
若需要电动机连续运转，由停止按钮SB1及起动按钮SB2控制，接触器KM的辅助触点起自锁作用. 二、应用可编程控制器技术实现对三相异步电动机的点动及连续运转控制 作用可编程控制器的编程元件及基本逻辑指令的应用，本模块介绍运用基本的编程来控制电动机的点动及连续运行，进而引出可编程控制器的基本逻辑指令。 三、可编程控制器的硬件连接 实现电动机的点动及连续运行所需的器件有:起点按钮SB1，停止按钮SB2，交流接触器KM,热继电器JR及刀 开关QS等。主电路的连接如图2所示。 图2输入输出接线图 由图可知，起动按钮SB1接于X0，停止按钮接于X1，热继电器常开触点接于X2，交流接触器接于Y0,这就是端子分配，其实质是为程序安排控制系统中的机内元件。 四、梯形图的设计 可编程控制器的基本逻辑控制功能是基于继电－接触器控制系统而设计的，而控制功能的实现是由应用程序来完成的，而用户程
二、短路、过载、欠压和逆功率保护参数的调整 1.同步发电机的保护参数的调整 同步发电机的保护参数的调整见“船舶发电机外部短路、过载、欠压和逆功率保护参数的调整”。 2.船舶电网的保护参数的调整 船舶电网的保护是指系统出现过载或短路时对电缆酌保护。在交流电网中，若接有岸电，尚须对岸电进行相序保护和断相保护。 1）电网的过载保护 图8-3-2为一馈线式配电网络， 其过载可分成三段来进行讨论。 第1段；发电机G 至主配电板 MSB 之间的电缆。这一段电缆的截 面是按发电机额定容量来选择的， 它的过载就是发电机的过载，因此 完全可以由发电机的过载保护装置来完成。 第Ⅱ段：用电设备M 2到动力分配电板P （有的直接到主配电板，如M 1）之间的电缆。这一段电缆的截面通常按电动机额定电流来选择。而电动机一般均设有过载保护，因此同样也保护了这一段电缆。 第Ⅲ段：各级配电板之间的电缆。例如从主配电板到动力分配电板的每段电缆。它们过载的可能陛较少。因为它们的截面是根据分配电板上所有负载电流并考虑同时工作系数计算得到的，个别用电设备负载的过载不致引起这段电缆的过载，而大部分负载在同一时间内一起过载的可能性也是极少的，因此这段也不必考虑过载保护。 综上所述，船舶电网中可不必考虑过载保护，也就是说，主配电板、应急配电板以及区域分配电板上的馈电开关可以不设过载保护。然而，由于考虑到船上电动机的过载保护一般都用热继电器，它们的动作特性因受到环境温度影响而不太可靠；又当电缆绝缘破坏时，实际电流可能超过用电设备的总电流而出现过载，因此，现代船舶电网中这些馈电开关均选用装置式自动开关。虽然其过载脱扣器不会对电网的过载保护有多大意义，但对于提高电网的工作可靠性却是有一定作用的。 2）电网的短路保护 船舶电网短路保护（当电网发生短路时能自动切除故障）的最亘要问题是保护装置的选择性，也就是故障发生时，保护装置只切除故障部分，而不会使前一级保护装置动作。这样就保证了其他没有发生故障的设备能继续正常运行。为了实现电网选择性保护，通常可以按时间原则和电流原则进行整定。 （1）时间原则 以各级保护装置动作时间整定值的不同来实现选择性保护。动作时间应保证从用电设备至电源方向逐级递增。当开关的动作时间t 1>t 2>t 3时（t 1、t 2、t 3为从电源算起连续三级保护的动作时间值），就能达到选择性的保护。也就是开关的动作时间从用电设备到供电电源逐级增加时就能满足选择性保护的要求。例如：当图8-33所示网络中电动机M 2附近发生短路故障时，由于动作时间t 3小于t 2及t 1，所以由起动控制器ST 中的开关来切除短路故障，而ACB 1、ACB 3不动作，继续维持对其他负载的供电。 为了尽可能地缩短故障的持续时间，最靠近用电设备的开关动作时间应该尽可能的短，以达到既能迅速切除故障，又能保证前后两级保护装置具有选择性动作的目的，其图8-3-2 馈电式配电网络示意图
找电源工作上----------------------------电源英才网 开关电源中几种过流保护方式的电路比较分析 引言 电源作为一切电子产品的供电设备，除了性能要满足供电产品的要求外，其自身的保护措施也非常重要，如过压、过流、过热保护等。一旦电子产品出现故障时，如电子产品输入侧短路或输出侧开路时，则电源必须关闭其输出电压，才能保护功率MOSFET和输出侧设备等不被烧毁，否则可能引起电子产品的进一步损坏，甚至引起操作人员的触电及火灾等现象，因此，开关电源的过流保护功能一定要完善。 1开关电源中常用的过流保护方式 过电流保护有多种形式，如图1所示，可分为额定电流下垂型，即フ字型；恒流型；恒功率型，多数为电流下垂型。过电流的设定值通常为额定电流的110％～130％。一般为自动恢复型。 图1中①表示电流下垂型，②表示恒流型，③表示恒功率型。 图1过电流保护特性 1.1用于变压器初级直接驱动电路中的限流电路 在变压器初级直接驱动的电路（如单端正激式变换器或反激式变换器）的设计中，实现限流是比较容易的。图2是在这样的电路中实现限流的两种方法。 图2电路可用于单端正激式变换器和反激式变换器。图2（a）与图2（b）中在MOSFET的源极均串入一个限流电阻Rsc，在图2（a）中，Rsc提供一个电压降驱动晶体管S2导通，在图2（b）中跨接在Rsc上的限流电压比较器，当产生过流时，可以把驱动电流脉冲短路，起到保护作用。 图2（a）与图2（b）相比，图2（b）保护电路反应速度更快及准确。首先，它把比较放大器的限流驱动的门槛电压预置在一个比晶体管的门槛电压Vbe更精确的范围内；第二，它把所预置的门槛电压取得足够小，其典型值只有100mV～200mV，因此，可以把限流取样
短路保护、过载保护、零压保护的概念（转载） （如果有不理解的地方，请联系） 短路保护、过载保护、零压保护的概念 每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护 对于防止电气设备内部发生短路的保护就叫做短路保护 零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。 一般的接触器控制电路具有此功能。 1.短路保护？ 电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。短路时产生的瞬时故障电流是额定电流的十几至几十倍。电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。？ 短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。低压断路器动作电流整定为电动机起动电流的倍。 2.过电流保护？ 过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。？ 过电流保护常用过电流继电器实现。将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。 3.过载保护？ 过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。？ 当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，热
基于功率因数检测的矿井低压电网相敏保护的 研究 宋建成恒王雁欣安平 交通大学电力设备电气绝缘国家重点实验室， 710049 潞安矿务局王庄煤矿， 046031 STUDY ON PHASE\|SENSITIVE SHORT\|CIRCUIT PROTECTION IN UNDERGROUND LV DISTRIBUTION NETWORKS BASED ON DETECTING POWER FACTOR Song Jiancheng Xie Hengkun Xi'an Jiaotong University Xi'an, 710049 China Wang Yanxin Li Anping Wangzhuang Colliery, Lu'an Coal Mining Bureau Xiangyuan, 046031 China ABSTRACT Beginning with the importance of installing short circuit protective system in underground LV cable distribution networks, the principle of phase\|sensitive short\|circuit protection on the basis of
measuring power factor is presented in this paper, the definition methods for its action curve and all factors to interfere with action reliability is analyzed and discussed. Besides, the hardware structure and software flowchart of the protective system controlled by single\|chip microcomputer is also described in this paper. The protective system has been tested and applied to underground explosive\|proof feeder switchgear. It has been proved that this protective system is stable and reliable and is of great applied value in mining industry. KEY WORDS Underground LV cable distribution networks Phase\|sensitive short\|circuit protection Short\|circuit current Power factor 摘要文章从煤矿井下低压电网中装设短路保护的重要性入手，描述了基于功率因数检测的相敏短路保护的工作原理。分析并讨论了其动作特性曲线的确定方法以及影响动作可靠性的各种因素，介绍了以单片机为中央控制单元所构成保护系统的硬件结构和软件框图，对保护系统进行了测试试验并将其应用于矿用隔爆型真空馈电开关。实践证明,该保护系统性能稳定，动作可靠，具有广阔的应用前景。 关键词矿井低压电网相敏短路保护短路电流功率因数短路保护是煤矿井下供电系统中的三大保护之一［1］，它是一种保证供电可靠性和安全性所必需的保护措施。然而在我国煤矿井下供电系统中至今仍在沿用传统的鉴幅式继电保护或电子保护［2］。这种保护整定误差大，动作时间长，可靠性低，尤其在用于馈电线路中的短路保护时，

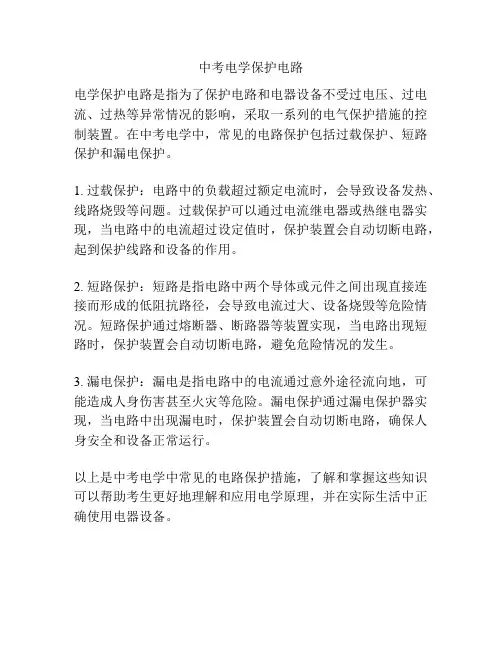

什么是漏电保护?什么是过载保护?两者的区别在哪? 这个提问要分三个方面来答： 1、漏电保护；在三相四线制的低压供电线路中，电气设备由于绝缘发生故障，线路与线路之间、线与地之间、工作回路与不能带电的金属壳体、构架等形成电流通路，称为漏电。 为了防止漏电而对人身遭受电击的装置叫漏电保护（或者称漏电断路器）。它的工作原理为；在规定条件下，当被保护电路中剩余电流超过设定值时，能迅速自动断开电路或者发出报警信号的继电保护装置。而“装置”的范围是指具有剩余电流保护功能的系列设备。 剩余电流动作保护装置采用自动切断电源的保护原理，在直接接触防护中作为防止电击危险的基本保护措施的附加保护。在间接接触防护中作为防止因接地故障使电气设备外露导电部分带有危险电压而引电电击危害或电气火灾危险的有限保护。剩余电流动作保护装置切断电源的动作原理不同于线路中（或电气中）的过流保护，而是依靠线路中发生接地故障时，各相线和中牲线（N）形成的矢量和，即使这个矢量和小到只有mA级，但达到预定值，通过剩余电流动作保护装置的放大，形成高灵敏度的切断动作，使漏电断路器动作跳闸，达到安全的目的。 2、过载保护；利用两种不同的金属片焊接，在工作电流流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生应力形变，当形变达到一定距离时（此双金属片有调节距离的螺杆，调节螺杆高低改变它的动作的大小或时间），就推动连杆机构动作，使控制断路器的触头电路断开，从而使断路器跳闸失电，主电路断开，实现断路器的过载保护。
国内的生产厂家依照国标生产的各类具有剩余电流的断路器或普通断路器都有过载保护装置，出厂前都要有严格的检测手段，保证与断路器的型号标注达到一致。 3、过载保护的过载电流大于额定工作电流。比如断路器标注额定电流为16A，是指断路器可以在16A以下范围内长期工作或者说是断路器的最大工作电流。而过载电流是大于16A，过载它还有一个参数是动作延迟时间，对于剩余电流断路器来说这个参数应小于0.3秒，分断时间大于0.5秒为普通断路器。 漏电保护与过载保护在断路器总或中各负其责，它们之间有一方出故障，其断路器的功能视为损坏不合格应予更换。 目前根据市面上销售的漏电保护器开关的工作原理将其分为三大类，电压型、电流型以及脉冲型。电压型漏电保护开关接于变压器中性点和大地间，当触点时中性点偏移对地面产生电压，从而起到保护动作切断电源，但是由于它是对整个配变低压网进行保护，所以不能够分级保护。由于停电范围大，动作较为频繁，目前已经被淘汰。而脉冲型电流保护器在发生触电时，三相不平衡漏电流的相位以及幅值突然发生了变化，以此为动作信号，目前被广泛的运用在电流型漏电保护器上。 漏电开关和空气开关有什么区别 1、空气开关是我们平常的熟称，它正确的名称叫做空气断路器。空气断路器一般为低压的，即额定工作电压为1Kv。空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。它的保护功能的类型及保护方式由用户根据需要选定。如短路保护、过电流保护、分励控制、
DC24V仪用开关电源的原理和维修 ?任何电子控制设备，都需要电源供应。有些设备具有自备电源，有些设备，如温度压力传感器等，则需另外配用适宜的电源——DC24V电源。随着各类传感器在工业控制领域的大量应用，相应的电源产品的供给也形成了一定的规模，高效率、模块化的仪用DC24V电源产品逐渐独立出来，成为了“专用电源设备”；一些生产线自动控制设备，对供电电源有一定的要求，需要交流稳压供电，各类交流稳压电源设备，能提供较为稳压的电源供给；一些设备，如工业电脑，为满足数据记忆，应急事件处理等要求，除要求稳压供电外，还需要在电网停电时，能实现不间歇供电，UPS一类电源设备产品也应运而生。 ?其实，从广义上讲，变频调速控制器、直流电动机调速器、电焊机、电镀机等设备，均可列入电源设备，但上述设备已有专著介绍，本文仅就自动化控制中常用到的，但其电路资料相匮乏甚至为空白的DC24V仪用电源做出电路原理分析和故障检修指导。 ?仪用DC24V开关电源 ?仪用DC24V开关电源，是一个独立的电源产品，经常作为压力、温度传感器、旋转编码器等检测仪器的专用稳定直流电源。有众多厂商生产和经销该类产品，整机电路组装于一个易于安装和电磁屏蔽良好的金属壳体中，输入/输出端子便于进行线路的连接，故障率低，耐受较为恶劣的工业生环境。 ?CL-A-35-24仪用DC24V开关电源，是额定功率为35W，输出额定（可调整）电压为DC24V 的开关电源产品，稳压精度较高，对过载、短路故障有较好的保护功能。 ?开关电源电路，为直—交—直型的逆变电路，是一种电压和功率的变换器，将直流电压和功率转换为脉冲电压，再整流成为另一种直流电压。输入、输出电压由开关变压器相隔离，开关变压器起到功率传递、电压/电流变换的作用。本机电路中的开关变压器为降压变压器。整机电路由市电整流滤波电路、PWM脉冲生成电路、逆变功率开关电路和开关变压器二次整流电路、稳压控制和过载保护电路组成。具体电路构成见下图1。 ?1、电路构成和工作原理分析 ?电路以UC3842振荡芯片为核心，构成逆变、整流电路。UC3842一种高性能单端输出式电流控制型脉宽调制器芯片，相关引脚功能及内部电路原理已有介绍，此处从略。AC220V电源经共模滤波器L1引入，能较好抑制从电网进入的和从电源本身向辐射的高频干扰，交流电压经桥式整流电路、电容C4滤波成为约280V的不稳定直流电压，作为由振荡芯片U1、开关管Q1、开关变压器T1及其它元件组成的逆变电路。逆变电路，可以分为四个电路部分讲解其电路工作原理。 ?
