短路保护、过载保护、零压保护的概念
文章发表于：2010-1-18 17:41:09
短路保护、过载保护、零压保护的概念

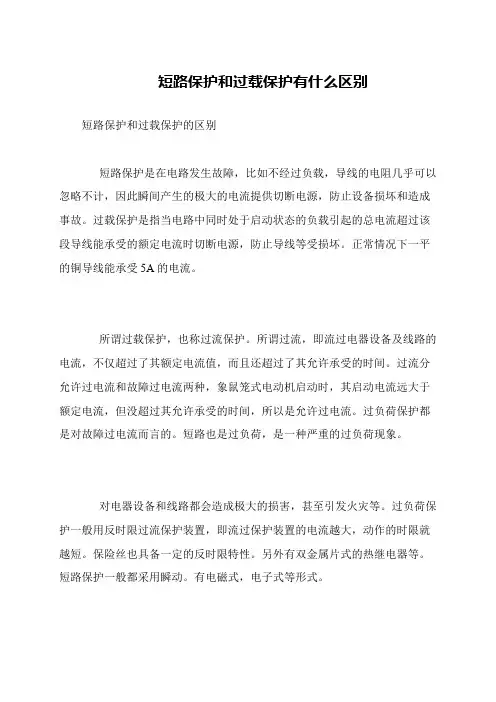

每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护
对于防止电气设备内部发生短路的保护就叫做短路保护
零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。
一般的接触器控制电路具有此功能。
1. 短路保护
电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。短路时产生的瞬时故障电流是额定电流的十几至几十倍。电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。
短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。低压断路器动作电流整定为电动机起动电流的1.2倍。

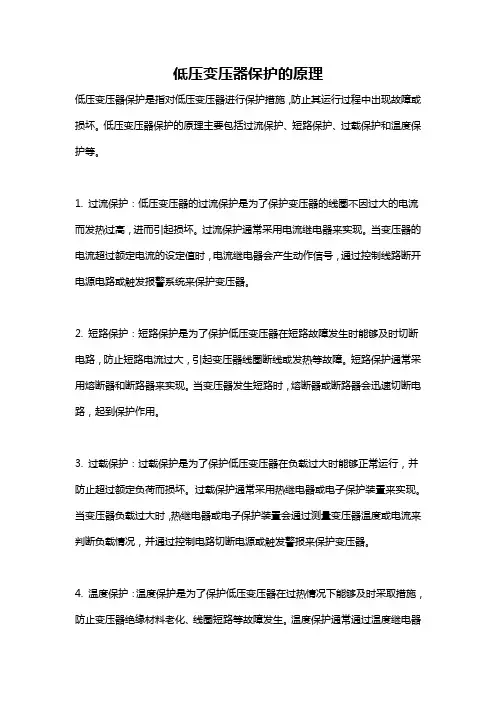

2. 过电流保护
过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。
过电流保护常用过电流继电器实现。将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。
3. 过载保护
过载是指电动机运行电流超过其额定电流但小于1.5倍额定电流的运行状态，此运行状态在过电流运行状态范围内。若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。
当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，热继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断器或低压断路器等短路保护装置。
1）失压保护
电动机正常运转时如因为电源电压突然消失，电动机将停转。一旦电源电压恢复正常，有可能自行起动，从而造成机械设备损坏，甚至造成人身事故。失压保护是为防止电压恢复时电动机自行起动或电器元件自行投入工作而设置的保护环节。
采用接触器和按钮控制的起动、停止控制线路就具有失压保护作用。因为当电源电压突然消失时，接触器线圈就会断电而自动释放，从而切断电动机电源。当电源电压恢复时，由于接触
器自锁触头已断开，所以不会自行起动。
但在采用不能自动复位的手动开关、行程开关控制接触器的线路中，就需采用专门的零电压继电器，一旦断电，零电压继电器释放，其自锁电路断开，电源恢复时，就不会自行起动。 2）欠电压保护
当电源电压降至60%~80%额定电压时，将电动机电源切断而停止工作的环节称为欠电压保护环节。除了采用接触器有按钮控制方式本身的欠电压保护作用外，还可采用欠电压继电器进行欠电压保护。
将欠电压继电器的吸合电压整定为0.8~0.85UN、释放电压整定为0.5~0.7 UN。欠电压继电器跨接在电源上，其常开触头串接在接触器线圈电路中，当电源电压低于释放值时，欠电压继电器动作使接触器释放，接触器主触头断开电动机电源实现欠电压保护。
3）过电压保护
电磁铁、电磁吸盘等大电感负载及直流电磁机构、直流继电器等，在通断时会产生较高感应电动势造成电磁线圈击穿而损坏。过电压保护通常是在电磁线圈两端并联一个电阻、电阻串电容或二极管串电阻，以形成一个放电回路，实现过电压保护。
短路保护、过载保护、零压保护的概念 文章发表于：2010-1-18 17:41:09 短路保护、过载保护、零压保护的概念 每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护 对于防止电气设备内部发生短路的保护就叫做短路保护 零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。 一般的接触器控制电路具有此功能。 1. 短路保护 电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。短路时产生的瞬时故障电流是额定电流的十几至几十倍。电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。 短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。低压断路器动作电流整定为电动机起动电流的1.2倍。 2. 过电流保护 过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。 过电流保护常用过电流继电器实现。将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。 3. 过载保护 过载是指电动机运行电流超过其额定电流但小于1.5倍额定电流的运行状态，此运行状态在过电流运行状态范围内。若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。 当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，热继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断器或低压断路器等短路保护装置。 1）失压保护 电动机正常运转时如因为电源电压突然消失，电动机将停转。一旦电源电压恢复正常，有可能自行起动，从而造成机械设备损坏，甚至造成人身事故。失压保护是为防止电压恢复时电动机自行起动或电器元件自行投入工作而设置的保护环节。 采用接触器和按钮控制的起动、停止控制线路就具有失压保护作用。因为当电源电压突然消失时，接触器线圈就会断电而自动释放，从而切断电动机电源。当电源电压恢复时，由于接触
直流电源过载及短路保护电路 保护电路的元器件只有1O个，具有电源短路保护、停电自锁、过负荷电流保护功能（过负荷电流大小可调节设定）；电路原理图见附图。接通直流电源VCC。双色发光管发绿光。指示直流电源正常。电源短路保护功能：按下轻触开关K1。三极管BGI基极经限流电阻R2得到高电平，BG1饱和导通，继电器J吸合，其常开触点J闭合，OUT端正常输出直流电源，发光管发橙色光。在继电器J 吸合的同时，三极管BG2基极也被下拉成低电平，BG2导通，此时BGl保持导通，整个电路正常工作。 当OUT端发生短路时。Vcc电压被下拉成近似为零伏（其实。只要V et电压下降造成三极管BG1基极的电压低于O.7V时），三极管BG1退出饱和导通状态，继电器J释放。 停电自锁：当Vcc电源停电再来电时。由于BG2基极通过继电器J的线圈处于高电平。所以BG2截止。BG1也截止。继电器J不吸合，OUT端无直流电压输出。过负荷电流保护：由于变压器存在内阻以及线路存在线电阻，所以。 在电源带上负荷的时侯，会出现电压下降的现象。负荷越大电压下降也越大。根据这种原理。本电路由。R2和w组成了分压器，分压点电压=W÷（R2+W）xVcc。所以，当Vcc一定时，如W越小则分压点电压越低；反之。R2和w是定值。Vcc越低。同样分压点电压也越低。当分压点电压低于017V 时，三极管BGI截止。继电器J释放，起到了限制负荷电流的作用。本人采用市售1000mA/15V、800mA/12V、500mA/10V直流电源做实验。用300W电阻丝作负载（把电阻丝的一端与电源地可靠接牢，并放在一块耐热板上。然后把电流表的红表笔接在OUT输出端，再用黑表笔从电阻丝的一端贴紧。慢慢滑向中段）。调节W阻值。在100mA一800mA都可以取得满意的保护作用。 电容C1的作用： 在实验制作过程中，未接C1时。在多次关断并再接通电源Vcc的瞬间。BG1有时会出现误导通现象，这主要是干扰和BG2可能存在的微小漏电流造成的。利用电容两端电压不能突变的原理。在BG1的基极并接上C1后，连续几十次关断并再接通电源Vcc.未再出现误导通现象。另外，电位器w还起着在停电瞬间对Cl快速放电的作用。避免电源Vcc在关、开时间极短的情况下。由于c1的作用出现BG2延迟误导通的现象。
短路过载过流保护公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
短路保护、过载保护、零压保护的概念（转载） （如果有不理解的地方，请联系） 短路保护、过载保护、零压保护的概念 每个电气设备都有它的额定功率，当超过额定功率是就叫做过载，对这种状态的保护就叫做过载保护 对于防止电气设备内部发生短路的保护就叫做短路保护 零压保护又叫失压保护，当停电发生时具有上述功能的电路会自动跳闸，在下次送电时用电设备不会自行起动。这种功能目的在于防止停电时操作人员忘记切断电源，在下次来电时用电设备自行起动造成意外事故。 一般的接触器控制电路具有此功能。 1.短路保护 电气控制线路中的电器或配线绝缘遭到损坏、负载短路、接线错误时，都将产生短路故障。短路时产生的瞬时故障电流是额定电流的十几至几十倍。电气设备或配电线路因短路电流产生的强大电动力可能损坏、产生电弧，甚至引起火灾。 短路保护要求在短路故障产生后的极短时间内切断电源，常用方法是在线路中串接熔断器或低压断路器。低压断路器动作电流整定为电动机起动电流的倍。 2.过电流保护过电流是指电动机或电器元件超过其额定电流的运行状态，过电流一般比短路电流小，在6倍额定电流以内。电气线路中发生过电流的可能性大于短路，特别是在电动机频繁起动和频繁正反转时。在过电流情况下，若能在达到最大允许温升之前电流值恢复正常，电器元件仍能正常工作，但是过电流造成的冲击电流会损坏电动机，所产生的瞬时电磁大转矩会损坏机械传动部件，因此要及时切断电源。 过电流保护常用过电流继电器实现。将过电流继电器线圈串接在被保护线路中，当电流达到其整定值，过电流继电器动作，其常闭触头串接在接触器线圈所在的支路中，使接触器线圈断电，再通过主电路中接触器的主触头断开，使电动机电源及时切断。 3.过载保护过载是指电动机运行电流超过其额定电流但小于倍额定电流的运行状态，此运行状态在过电流运行状态范围内。若电动机长期过载运行，其绕组温升将超过允许值而绝缘老化或损坏。过载保护要求不受电动机短时过载冲击电流或短路电流的影响而瞬时动作，通常采用热继电器作过载保护元件。 当6倍以上额定电流通过热继电器时，需经5s后才动作，可能在热继电器动作前，热继电器的加热元件已烧坏，所以在使用热继电器作过载保护时，必须同时装有熔断
ABB小型漏电断路器 GS261漏电断路器品牌ABB小型断路器断路器，ABB小型断路器厂家；微型断路器具有过载和短路保护，确保可靠性和安全性操作。 新系列的proMcompact S200可满足最普通的要求，能应用于家庭、工业和商业。 所有微型断路器均符合IEC / EN 60898 和IEC / EN 60947-2标准。 微型断路(MCBs) 家用/ 民用安装: 典型分断能力3 / 4,5 / 6 kA o 家用Compact SH 200 T, SH 200 L, SH 200 家用或小型商场安装: 分断能力高达10 kA o 特别型: S440, S950 / 970 o proMcompact S200, S200 M 工业应用安装：分断能力高达25 kA 和具有特别附件 o proMcompact S200, S200M, S200P, S200U, S200U P 公用事业安装特别的、可选择性和具有后备功能的微型断路器，分断能力高达25 kA ，可对下游断路器实现完全选择性。 o S 700系列 工业和商业应用，具有高分断能力和特别特性/附件 o S200P, 290, S500, S610, S220, S800 不带过电流保护的电磁式漏电保护产品 电磁式剩余电流动作保护器仅对接地故障电流敏感，并与微型断路器或熔丝串联使用，可有效地减少火灾和电击的危险。 电磁式剩余电流动作保护器使用在已经装有微型断路器的系统中，可极大地限制允通能量。也可作为主要隔离装置，隔离上游有影响的微型断路器（例如，家庭用户安装） RCCBs 在System proMcompact 系列 ? F 200, AC 型 ? F 200, AC 型, IEC 标准 ? F 200, AC t型, 带中性极在左边 ? F 200, A 型 ? F 200, A 型, 带中性极在左边 ? F 200 AP-R, AC 型 ? F 200 AP-R, A 型 ? F 200, AC 型(动作时间: 选择型) ? F 200, A 型(动作时间: 选择型) RCCBs 在Compact 家居系列 ? FH 200, AC 型 ? FH 200, A 型 与微型断路器配合使用
过载长延时、短路短延时、短路瞬时脱扣电流的整定 一、断路器框架等级额定电流，脱扣器额定电流 1.脱扣器额定电流: 2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。 3.举个例子：DZ20Y-100/3300-80A DZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。 4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A 壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。 二、热磁脱扣、电子脱扣 1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。 2.电子脱扣可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。 3.优缺点： 热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用） 电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。 4.适用场合： 要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。 精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。 三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义 Ir-过载长延时脱扣电流整定值 Tr-过载长延时脱扣时间整定值 Ii-短路瞬时脱扣电流整定值 Isd-短路短延时脱扣电流整定值 Tsd-短路短延时脱扣时间整定值 四、过载长延时，短路短延时，短路瞬时脱扣电流整定值 1.断路器的整定电流Ir：脱扣器整定到动作的电流值。 脱扣器额定电流In：按（1.2~1.4）Ij进行选择，其中Ij为计算电流很多人也用1.1。其实不乘系数都可以，只要能满足In>=计算电流，In<=线路的载流量就可以。 电磁脱扣器 过载长延时脱扣电流整定：（固定式）Ir=In；（可调式）Ir=（0.7~1.0）In 短路短延时脱扣电流整定：Isd=（3~5）In（一般情况）
电动机的保护方式 电动机应装设短路保护和接地故障保护，并应根据具体情况分别装设过载保护、断相保护及低电压保护等。 一．电动机的短路保护和接地故障保护 1.每台交流电动机应分别装设相间短路保护和接地故障保护。当符合下列条件时，数台电动机可共用一套短路保护电器和接地故障保护电器。 a.总计算电流不超过20A，且可以无选择地切换时。 b.工艺上要求必须同时启停的一组电动机，不同时切断将危及人身设备安全时。 2.电动机的短路保护器件宜采取熔断器或低压短路器的瞬动过电流脱扣器，必要时可采用带瞬动元件的过电流继电器。保护器件的装设应符合下列规定： a.短路保护兼作接地故障保护时，应在每个不接地的相线上装设。 b.仅作相间短路保护时，熔断器应在每个不接地的相线上装设，过电流脱扣器或继电器应至少在两相装设。 c.当只在两相上装设时，在有直接电气联系的同一网络中，保护器应装设在相同的两相上。 3.当电动机的短路保护器件满足要求时，应兼作接地故障保护。在TN 系统中的末端线路，通常采用一套短路和接地故障保护电器完成这两种功能。 二．电动机的过载保护
1.电动机过载保护的装设应符合下列规定： a.运行中容易过载的电动机、启动或自启动条件困难而要求限制启动时间的电动机，应装设过载保护。额定功率大于3kW的连续运行的电动机宜装设过载保护；但断电将导致比过载损失更大时，不宜装设过载保护，或使过载保护动作于信号。 b.短时工作或断续周期工作的电动机，可不装设过载保护，但运行中可能堵转时，应装设保护电动机堵转的过载保护 2..过载保护器件的动作特性应与电动机的过载特性相配合。过载保护器件宜采用热继电器或反时限特性的过载脱扣器，也可采用反时限过电流继电器。有条件时可采用温度保护或其他适当保护。 三．电动机的断相保护 1.电动机断相保护的装设应符合下列规定： a.连续运行的三相电动机当采用熔断器保护时，应装设断相保护；当采用低压断路器保护时，宜装设断相保护；低压断路器兼作电动机控制电器时，可不装设断相保护。 b.短时工作或断续周期工作的电动机或额定功率不超过3kW的电动机，可不装设断相保护。 2.断相保护器件宜采用断相保护热继电器也可采用温度保护或专用的断相保护器件。 四．电动机的低电压保护 1.电动机的低电压保护的装设应符合下列规定；

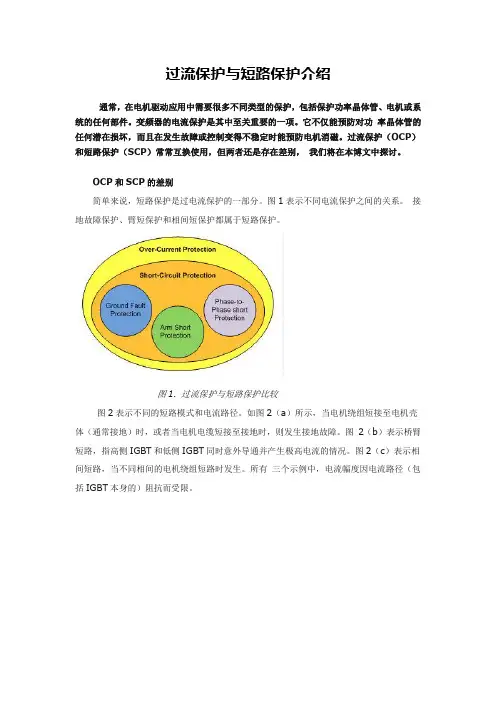

过流保护与短路保护介绍 通常，在电机驱动应用中需要很多不同类型的保护，包括保护功率晶体管、电机或系统的任何部件。变频器的电流保护是其中至关重要的一项。它不仅能预防对功率晶体管的任何潜在损坏，而且在发生故障或控制变得不稳定时能预防电机消磁。过流保护（OCP）和短路保护（SCP）常常互换使用，但两者还是存在差别，我们将在本博文中探讨。 OCP和SCP的差别 简单来说，短路保护是过电流保护的一部分。图1表示不同电流保护之间的关系。接地故障保护、臂短保护和相间短保护都属于短路保护。 图1. 过流保护与短路保护比较 图2表示不同的短路模式和电流路径。如图2（a）所示，当电机绕组短接至电机壳体（通常接地）时，或者当电机电缆短接至接地时，则发生接地故障。图2（b）表示桥臂短路，指高侧IGBT和低侧IGBT同时意外导通并产生极高电流的情况。图2（c）表示相间短路，当不同相间的电机绕组短路时发生。所有三个示例中，电流幅度因电流路径（包括IGBT本身的）阻抗而受限。
