轴承基础知识考试试题及答
姓名：得分：
一、填空题（共70分，每空1分）
1、按摩擦性质不同轴承可分为（滑动轴承）和（滚动轴承）两大类。2
2、滚动轴承一般由（内圈）、（外圈）、（滚动体）和（保持架）四大件构成。4
3、滚动轴承的内圈通常与轴紧配合，起（支撑）作用，外圈一般与机械部件的壳体成（过渡）配合。2
4、滑动轴承的类型和结构按润滑状态分为（液体摩擦滑动轴承）和（非液体摩擦滑动轴承）2
5、滚子轴承根据滚字形状的不同可分为（圆柱滚子轴承）、（圆锥滚子轴承）和（滚针轴承）和（调心滚子轴承）。4
6、滚动轴承按所能承受的载荷方向或公称接触角的不同壳分为（向心轴承）和（推力轴承）。2
7、滚动轴承按其滚动体分类壳分为（球轴承）和（滚子轴承）。2
8、滚动轴承代号是用（字母）加数位用来表示滚动轴承的结构、（尺寸）、公差等级、技术性能等特征的产品符号。2
9、滚动轴承代号由(基本代号)、(前置代号)和(后置代号)构成。4
10、深沟球轴承主要承受（径向载荷），也可承受一定的轴向载荷。1
11、滚动轴承的游隙有（径向游隙）和（轴向游隙）。2
12、滚动轴承的润滑有（脂润滑）、（油润滑）和（固体润滑）三种形式。3
13、N200轴承内径尺寸是（10mm），6317—2RS轴承内径尺寸是（85mm ），
6201轴承内径尺寸是（12mm ），625轴承内径尺寸是（5mm ）。4
14、滑动轴承按构造分为（整体式轴瓦）和（剖分式轴瓦）。2
15、滚动轴承的润滑选择时，高速时使用（润滑油）润滑；低速时使用（润滑脂）润滑；高温、固体时使用（固体）润滑。3
16、滚动轴承密封的目的是：防止（润滑剂从轴承中流失）和防止（灰尘、水分）浸入。2
17、滑动轴承存在（滑动摩擦），为减少（摩擦）、（磨损），加润滑剂，具有工作平稳、（噪音小）、耐冲击能力和（承载能力大）等优点，适用于高速、重载、高精度、结构需剖分、较大冲击的场合5
18、轴承按所承载方向不同分为（向心轴承）和（推力轴承）。2
19、轴承合金主要成分为（铜）、锡、锑、（铅），以锡或铅作为基体的轴承合金，又称之为（巴氏合金）或白合金。其（摩擦系数小），抗胶合能力强，（塑性）和跑合性能好。5
20、滑动轴承的油脂润滑装置有：（油脂枪）和（旋转杯盖）。2
二、选择题（共15分每题1.5分）
1、滚动轴承的代号由基本代号及后置代号组成，其中基本代号表示（ A ）。
A、轴承的类型、结构和尺寸
B、轴承组件
C、轴承内部结构的变化和轴承公差等级
D、轴承游隙和配置
2、代号为3108、3208、3308的滚动轴承的（ B ）相同。
A、外径
B、内径
C、精度
D、类型
3、圆锥滚子轴承的（ A ）与内圈可以分离，故其便于安装和拆卸。
A、外圈
B、滚动体
C、保持架
4、代号为30310的单列圆锥滚子轴承的内径为（ C ）。
A、10mm
B、100mm
C、50mm
5、代号为N1022的轴承内径应该是（ B ）。
A、11
B、22
C、44
D、110
6、（ D ）是只能承受径向载荷的轴承。
A、深沟球轴承；
B、调心球轴承；
C、角接触球轴承；
D、圆柱滚子轴承
7、滚动轴承的主要失效形式是（A B C D ）。
A、滚动体破裂；
B、滚道磨损
C、滚动体与滚道工作表面上产生疲劳点蚀；
D、滚动体与滚道间产生胶合
8、温度升高时，润滑油的粘度（ C ）。
A、随之升高
B、保持不变
C、随之降低
D、可能升高也可能降低
9、剖分向心滑动轴承出现（ A B C ）情况必须更换轴瓦。
A、轴瓦严重烧损、瓦口烧损面积大、磨损深度大、用刮研与磨合不能挽救
B、瓦衬的轴承合金减薄到极限尺寸
C、轴瓦发生碎裂或裂纹严重时；磨损严重，径向间隙过大而不能调整
D、轴瓦出现轻微的拉毛现象。
10、球轴承和滚子轴承的比较下列正确的是（A B C D ）。
A、摩擦：球轴承＜滚子轴承
B、承载能力：球轴承＜滚子轴承
滚动轴承安装参考手册
1、概述 本文用于通用滚动轴承的安装参考，所有数据来自SKF公司的手册，当具体设备没有提供轴承安装的数据时，可以参考本文的数据。否则，以具体设备的技术文件为准。 2、轴承安装的重要性 统计数据表明，16%的轴承失效是由于安装不当引起的。 3、轴承的作用 A、减少摩擦 B、提供运动导向和支撑 4、轴承的种类 轴承的常见编码方式和轴承类型如下（见图1）： A、双列角接触球轴承（0**） B、自调心球轴承（1） C、球面滚子轴承和球面滚子推力轴承（2） D、圆锥滚子轴承（3） E、双列深沟球轴承（4） F、推力球轴承（5） G、单列深沟球轴承（6） H、单列角接触球轴承（7） I、圆柱轴向推力轴承（8） J、圆柱滚子轴承（N） K、四点接触球轴承（QJ） **注：扩号内的代码表示轴承编码的首位代码 常见的轴承代码表示 前坠（放在轴承编码的最前面，用“-”号隔开）： L 内圈或者外圈可以拆卸或者可分（不常用） 后坠： 内部设计方面： A、B、C、D、E、（表示内部设计的改进，例如E表示加强型的球和保持架） 外部设计方面 CA、独立导圈、内圈支持法兰 CB、 CC、改进的内部设计（相对于CA、CB） K、内孔带锥度 RS、单侧有摩擦密封（仅仅用于滚针轴承）
2RS、双侧有摩擦密封（仅仅用于滚针轴承） RS1、单侧有摩擦型密封 2RS1、双侧有摩擦型密封 Z、单侧有防尘盖 2Z、双侧有防尘盖 保持架方面： J、金属保持架（常用、一般省略） M、冲压黄铜保持架 P、塑料保持架 精度方面： P4、P4A、P5、P6 内部间隙方面： C1、C2、C3、C4、C5（间隙逐渐增大，正常值在C2和C3之间） 润滑脂方面： HT、LHT、LT、MT（适用于自润滑轴承，表示轴承内装的润滑脂适用的温度范围）
滚动轴承的基础知识 ★滚动轴承的最高允许转速通常由允许的工作温度确定，旋转速度极限是能够不产生烧结、过热、持续运转的经验的速度允许值。轴承的迹象转速因轴承结构尺寸、保持架结构、材料、轴承负荷、润滑方法、包括轴承周围的冷却情况而各异。 ★滚动轴承长寿命的根本条件：使用合适的安装工具，认真负责地操作以及安装现场的清洁。 ★热力学参考转速和动力学允许转速表现了轴承的高速适应性能★如何提高轴承的允许转速—提高轴承的尺寸精度、旋转精度以及配合部位的精度，采用的润滑冷却方式，使用特殊形式的保持架都可以达到。 一、轴承游隙 轴承在安装前的游隙与安装后在工作温度下的游隙（工作游隙）是有所不同的；通常：工作游隙小于安装前的游隙。 ☆设定轴向游隙时必须考虑热膨胀 二、影响轴承游隙的因素 1、由温度引起的径向游隙的减少 ΔGrt=Δtα(d + D)/2 mm 式中：α—钢的线膨胀系数α=0.000011/k 当轴承有热量输入或输出时，它的径向间隙会有更大的变化；当通过轴传入热量或通过轴承座散热时，径向间隙就会减小；如果由轴承座传入热量或由轴散热，径向间隙就会加大；起动过程短，迅速达
到工作转速的轴承，轴承套圈间的温度差比稳定状态时的温差大；为了避免轴承有害的预负荷和变形，应使轴承缓慢起动或选择比工作温度下需要的理论有隙更大的轴承有隙——高速轴承游隙大的原因 2、由过盈配合引起的径向游隙减小 轴承圈滚道的扩量可近似取为其配合过盈量的80％而外圈的收缩量可大致定为其过盈量的70％（先决条件：实心钢轴，正常的钢制轴承座）。 3、滚动轴承运转中的部游隙的大小，对疲劳寿命、振动、噪声、温升等轴承性能影响很大。选择轴承部游隙，对于决定了结构尺寸的轴承是一项重要研究项目。 ☆角接触球轴承的极限转速与接触角有关、接触角大极限转速低，反之则高。 ☆安装角接触球轴承轴与轴承座间不允许发生任何的偏斜，不然就会对轴承的寿命有严重的影响。 ★球轴承、圆柱滚子轴承的游隙是不可调整的，圆锥滚子轴承的游隙是可以根据需要进行调整的。 三、保持架的主要功能 ?分离各个滚动件，令工作中摩擦和发热量最小 ?保持滚动体检距离相等，使载荷平均分配 ?使可分离轴承和外圈可相互摆动的轴承的滚动体不致于掉出?在轴承非承载区引导滚动体 ★轻材料制成的保持架，以保证其较小的惯性力（轻金属或酚醛
轴承基础知识考试试题及答 姓名：得分： 一、填空题（共70分，每空1分） 1、按摩擦性质不同轴承可分为（滑动轴承）和（滚动轴承）两大类。2 2、滚动轴承一般由（内圈）、（外圈）、（滚动体）和（保持架）四大件构成。4 3、滚动轴承的内圈通常与轴紧配合，起（支撑）作用，外圈一般与机械部件的壳体成（过渡）配合。2 4、滑动轴承的类型和结构按润滑状态分为（液体摩擦滑动轴承）和（非液体摩擦滑动轴承）2 5、滚子轴承根据滚字形状的不同可分为（圆柱滚子轴承）、（圆锥滚子轴承）和（滚针轴承）和（调心滚子轴承）。4 6、滚动轴承按所能承受的载荷方向或公称接触角的不同壳分为（向心轴承）和（推力轴承）。2 7、滚动轴承按其滚动体分类壳分为（球轴承）和（滚子轴承）。2 8、滚动轴承代号是用（字母）加数位用来表示滚动轴承的结构、（尺寸）、公差等级、技术性能等特征的产品符号。2 9、滚动轴承代号由(基本代号)、(前置代号)和(后置代号)构成。4 10、深沟球轴承主要承受（径向载荷），也可承受一定的轴向载荷。1 11、滚动轴承的游隙有（径向游隙）和（轴向游隙）。2 12、滚动轴承的润滑有（脂润滑）、（油润滑）和（固体润滑）三种形式。3 13、N200轴承内径尺寸是（10mm），6317—2RS轴承内径尺寸是（85mm ）， 6201轴承内径尺寸是（12mm ），625轴承内径尺寸是（5mm ）。4 14、滑动轴承按构造分为（整体式轴瓦）和（剖分式轴瓦）。2 15、滚动轴承的润滑选择时，高速时使用（润滑油）润滑；低速时使用（润滑脂）润滑；高温、固体时使用（固体）润滑。3 16、滚动轴承密封的目的是：防止（润滑剂从轴承中流失）和防止（灰尘、水分）浸入。2 17、滑动轴承存在（滑动摩擦），为减少（摩擦）、（磨损），加润滑剂，具有工作平稳、（噪音小）、耐冲击能力和（承载能力大）等优点，适用于高速、重载、高精度、结构需剖分、较大冲击的场合5 18、轴承按所承载方向不同分为（向心轴承）和（推力轴承）。2 19、轴承合金主要成分为（铜）、锡、锑、（铅），以锡或铅作为基体的轴承合金，又称之为（巴氏合金）或白合金。其（摩擦系数小），抗胶合能力强，（塑性）和跑合性能好。5 20、滑动轴承的油脂润滑装置有：（油脂枪）和（旋转杯盖）。2 二、选择题（共15分每题1.5分） 1、滚动轴承的代号由基本代号及后置代号组成，其中基本代号表示（ A ）。

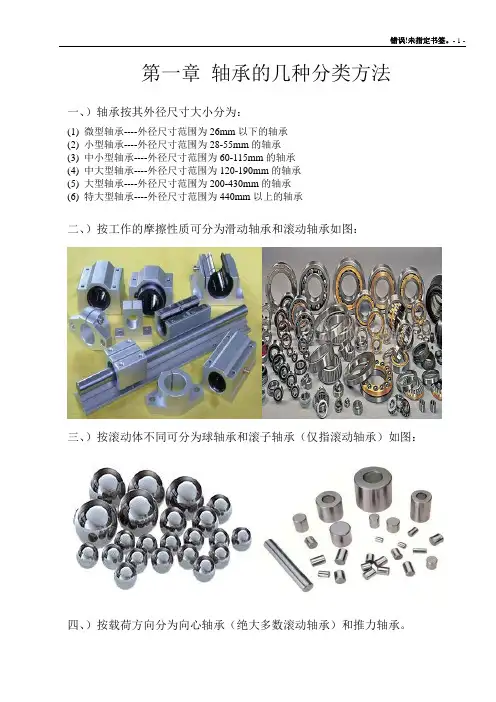

第一章轴承的几种分类方法 一、）轴承按其外径尺寸大小分为： (1) 微型轴承----外径尺寸范围为26mm以下的轴承 (2) 小型轴承----外径尺寸范围为28-55mm的轴承 (3) 中小型轴承----外径尺寸范围为60-115mm的轴承 (4) 中大型轴承----外径尺寸范围为120-190mm的轴承 (5) 大型轴承----外径尺寸范围为200-430mm的轴承 (6) 特大型轴承----外径尺寸范围为440mm以上的轴承 二、）按工作的摩擦性质可分为滑动轴承和滚动轴承如图： 三、）按滚动体不同可分为球轴承和滚子轴承（仅指滚动轴承）如图： 四、）按载荷方向分为向心轴承（绝大多数滚动轴承）和推力轴承。
五、）其它还有专用轴承、非标轴承、冲压轴承、塑料轴承、陶瓷轴承、不锈钢轴承等等。 第二章滚动轴承 滚动轴承最为常见，滚动轴承的分类结构如下图：
下面进行分类详细介绍： 1、深沟球轴承 深沟球轴承结构简单，使用方便，是 生产批量最大，应用范围最广的一类轴承。 它主要用于承受径向载荷，也可承受一定 的轴向载荷。当轴承的径向游隙加大时， 具有角接触轴承的功能。可承受较大的轴 向载荷。 2、圆柱滚子轴承 圆柱滚子及滚道为线接触轴承。负荷能 力大，主要承受径向负荷。滚动体及套圈 挡边摩擦小，适于高速旋转。根据套圈有 无挡边，可以分有NU、NJ、NUP、N、NF 等单列圆柱滚子轴承，及NNU、NN等双 列圆柱滚子轴承。该轴承是内圈、外圈可 分离的结构。 圆柱滚子轴承的滚子通常由一个轴承 套圈的两个挡边引导。保持架、滚子和引 导套圈组成一组合件，可及另一个轴承套 圈分离，属于可分离轴承。此种轴承安装， 拆卸比较方便此类轴承一般只用于承受径 向载荷，只有内、外圈均带挡边的单列轴 承可承受较小的定常轴向载荷或较大的间 歇轴向载荷。 内圈或外圈无挡边的圆柱滚子轴承，其 内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架，或铜合金
轴承基础知识 零类：深沟球轴承 深沟球轴承主要承受径向载荷，也可承受一定量的轴向载荷。该类轴承摩擦系数小，极限转速高。尺寸范围与形式变化多样。适用于精密仪表、低噪音电机、汽车、摩托车及一般机械等，是机械工业中使用最为广泛的一类轴承。 新老型号区分： 1）老***——新*** 是开式的向心球轴承，一般安装、密封、配合没有特殊要求的部件中，均可采用此种轴承。 2）老60***——新6***-Z 是一面带防尘盖的向心球轴承。 3）老80***——新6***-2Z 是两面带防尘盖的向心球轴承。 4）老160***——新6***-RZ 是一面带密封圈的向心球轴承。 5）老180***——新6***-2RZ 是两面带密封圈的向心球轴承。 6）老50***——新6***-N 是外圈有止动槽的向心球轴承。 7）老150***——新***-RN 是外圈有止动槽一面带防尘盖的向心球轴承。8）老70001**——新160** 是轻系列和轴承，比一般轴承薄。 9）老10008**——新618** 是轻系列和轴承，比一般轴承薄。 10）老10009**——新619** 是轻系列和轴承，比一般轴承薄。 壹类：双列调心球轴承 调心球轴承有圆柱孔和圆锥孔两种结构。其特点是外圈滚道成球面形。具有自动调心性，可以补偿不同心度和轴绕度造成的误差，但其内外圈相对倾斜度不得超过3度，保持架的有钢板、合成树脂（尼龙）等尼龙保持架的特点：具有振动小、噪音低、发热量低，承载能力高，它可以提高轴承的极限转速。装有尼龙保持架的轴承能够在40℃-120℃长期连续稳定工作在150℃时工作不应超过4小时，短暂温度峰值可达180℃。 1）老12**——新12** 是内圈为圆柱孔的调心球轴承。 2）老13**——新13** 是内圈为圆柱孔的调心球轴承。 3）老15**——新22** 是内圈为圆柱孔的调心球轴承。 4）老16**——新23** 是内圈为圆柱孔的调心球轴承。 K：新型号后面加K，老型号后面加11，是带圆锥孔的调心球轴承（锥度为1：2） 1）老1112**——新12**K 2）老1113**——新13**K 3）老1115**——新22**K 4）老1116**——新23**K 贰类：圆柱滚子轴承 1.单列圆柱滚子轴承 单列圆柱滚子轴承是一种可分离型轴承，其内外圈与滚子是线性接触，摩擦系数小，承受径向载荷能力大，适合用于电机、汽车、传动轴、齿轮轴等。
润滑油基础知识手册 一、润滑油基本简介 1、润滑油的基本概念润滑油是用在各种类型机械上以减少摩擦，保护机械及加工件的液体润滑剂，主要起润滑、冷却、防锈、清洁、密封和缓冲等作用。润滑油一般由基础油和添加剂两部分组成。基础油是润滑油的主要成分，决定着润滑油的基本性质，添加剂则可弥补和改善基础油性能方面的不足，赋予某些新的性能，是润滑油的重要组成部分。 2、润滑油的主要作用 (1) 冷却作用：燃料在发动机内燃烧后产生的热量，只有一小部分用于动力输出以及摩擦阻力消耗和辅助机构的驱动上；其余大部分热量除随废气排到大气中外，还会被发动机中的冷却介质带走一部分。发动机中多余的热必须排出机体，否则发动机会由于温度过高而烧坏。这一方面靠发动机冷却系来完成，另一方面靠润滑油从气缸、活塞、曲轴等表面吸收热量后带到油底壳中散发。 (2) 洗涤作用:发动机工作中，会产生许多污物。如吸入空气中带来的砂土、灰尘，混合气燃烧后形成的积炭，润滑油氧化后生成的胶状物，机件间摩擦产生金属屑等等。这些污物会附着在机件的摩擦表面上，如不清洗下来，就会加大机件的磨损。另外，大量的胶质会使活塞环粘结卡滞，导致发动机不能正常运转。因此，必须及时将这些污物清理，这个清洗过程是靠润滑油在机体内循环流动来完成的。 (3) 密封作用 : 发动机的气缸与活塞、活塞环与环槽以及气门与气门座间均存在一定间隙，这样能保证各运动副之间不会卡滞。但这些间隙可造成气缸密封不好，燃烧室漏气结果是降低气缸压力及发动机输出功率。润滑油在这些间隙中形成的油膜，保证了气缸的密封性，保持气缸压力及发动机输出功率，并能阻止废气向下窜入曲轴箱。 (4) 防锈作用 : 发动机在运转或存放时，大气、润滑油、燃油中的水分以及燃烧产生的酸性气体，会对机件造成腐蚀和锈蚀，从而加大摩擦面的损坏。润滑油在机件表面形成的油膜，可以避免机件与水及酸性气体直接接触，防止产生腐蚀、锈蚀。 (5) 消除冲击载荷: 在压缩行程结束时，混合气开始燃烧，气缸压力急剧上升。这时，轴承间隙中的润滑油将缓和活塞、活塞销、连杆、曲轴等机件所受到的冲击载荷，使发动机平稳工作，并防止金属直接接触，减少磨损。 3、世界润滑油十大知名品牌 壳牌 Shell （始创于 1907年英国与荷兰组建 , 全球 500强企业, 荷兰最大的化工产品经营者之一 , 英荷皇家壳牌集团） 昆仑润滑油（中国名牌 , 中国驰名商标 , 中国石油天然气股份有限公司的直属企业,行业著名品牌 ,中国石油润滑油公司）

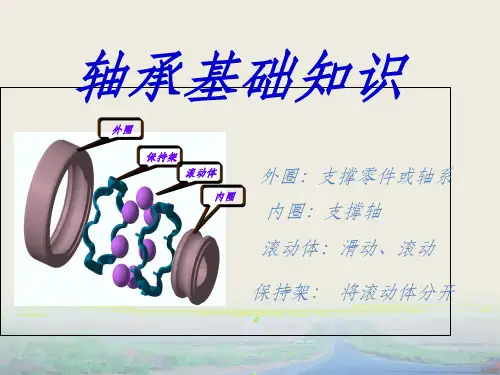

轴承基础知识 轴承的定义 轴承是一个支撑轴的零件，它可以引导轴的旋转，也可以承受轴上空转的零件，轴承可分为滚动轴承和滑动轴承，一般来说的轴承指的是滚动轴承。 一、滚动轴承的定义 将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件，叫滚动轴承。 1、滚动轴承的结构及分类 1.1结构 滚动轴承（以下简称轴承）一般由内圈、外圈、滚动体和保持架组成。（如图1.1） 内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔以免相互接触和碰撞，从而进行圆滑的滚动。
