实验室冻干机使用说明书（液晶屏预冻型）
(操作仪器前请仔细阅读本说明书)
目录
一、基本知识 (4)
1.1.介绍 (4)
1.2.应用 (4)
1.3.TF-FD-1系列冻干机配置规格 (5)
1.4.安全规范 (7)
1.4.1.注意拔下电源插头 (7)
1.4.2.注意化学溶剂 (7)
1.4.3.建议：请定期清洗和维护冻干机 (8)
1.4.4.警告不要将手指冻到冷阱表面 (8)
1.4.5.建议运输规范 (8)
1.4.6.禁止的冻干操作 (8)
二、特点及技术指标 (9)
2.1.主要特点 (9)
2.2.技术指标 (9)
三、使用条件 (9)
四、冷冻干燥的一般信息 (10)
4.1.冷冻干燥的一般信息 (10)
4.2.冷冻干燥过程 (12)
4.3.预冻 (12)
4.4.主要干燥 (12)
4.5.干燥终点和通气 (14)
4.6.除霜 (14)
五、仪器安装及运行 (15)
5.1.干燥机的结构及各部件名称 (15)
5.2.设备安装和试运行的注意事项 (16)
5.2.1电源 (16)
5.2.2保险丝 (16)
5.2.3检查地线连接 (17)
5.2.4冷凝和除霜 (17)
5.2.5真空排气装置 (17)
5.2.6开始运行 (17)
5.3.设备安装步骤 (18)
5.4.预冻过程操作 (19)
5.5.干燥过程操作 (20)
5.5.1普通型 (20)
5.5.2多歧管型 (21)
5.5.3压盖型 (22)
5.5.4压盖多歧管型 (23)
六、关机操作 (23)
七、控制系统操作 (24)
八、注意事项 (25)
九、常见故障与排除 (25)
十、仪器的保修与维修 (25)
一、基本知识
1.1.介绍
冷冻干燥是指将水或其他溶剂从冷冻样品中去除的过程。整个干燥过程通过升华进行避免经过液态状态且样品处于真空状态下温度一般低于-10℃。冷冻干燥的目的是为了使样品复水后能够恢复原来的特性。
由于干燥过程是在低温下进行因此可用于一些在高温下易变性的物质如蛋白质等还能保证其他的化合物性质和量上不会发生变化。
通过冷冻干燥后大多数生物制品如组织、组织抽提物、细菌、疫苗和血清等变为干燥样品且在这个过程中不会发生酶变和其他生化反应。冷冻干燥是保存敏感组织或其组成部分的生化特性的最温和的过程也是干燥无机物质如纳米级颗粒的最好方法因为颗粒的面积几乎不变。
1.2.应用
TF-FD系列实验室冻干机是高性能的实验室广泛应用的冻干机。可冻干玻璃烧瓶和血清瓶内的固体和液体样品各种容器可在同一冻干机上进行：
?样品预冻搁板表面温度不可控制
?样品主冻干可在用户定义的温度和压力极限下进行
?样品后冻干可在用户定义的极限温度下进行很高的真空度可以去除毛细和分子结合水。
TF-FD-1系列干燥机适用于细菌、病毒、血浆、血清抽提物、抗体、疫苗和药物制品：如氯霉素、链霉素、维生素、酵素还有生物测试用的植物抽提物。
1.3.TF-FD系列实验室冻干机配置规格
1.4.安全规范
1.4.1.注意拔下电源插头
当侧面面板打开或控制面板移开之前必须拔掉电源插头，进行日常维护时也要断电。
1.4.
2.注意化学溶剂
酸性或溶剂含量较高的样品在没有特殊保护措施的情况下是不能被干燥的，如冷阱用来保护真空泵（如有必要请与服务部门联系），否则冻干机可能被腐蚀。当干燥含有叠氮化合物时应多加注意，因为它与铜或其他非铁金属反应会发生爆炸。
1.4.3.建议：请定期清洗和维护冻干机
对于传染性的、有毒的、致病的和具有放射性的物质要做好相应的安全防护措施。
1.4.4.警告不要将手指冻到冷阱表面
冻干过程中在冷阱腔内会发生危险。当把物料架放入冷阱时手指不要接触冷阱否则手指会冻结到其表面上。
1.4.5.建议运输规范
请保留冻干机包装以后转移时备用。冻干机移动时需有两个人托住两侧底端。警告运输或放下仪器时不要托住塑料控制面板且小心压到手。
1.4.6.禁止的冻干操作
（1）没有正确安装的情况下请勿使用
（2）没有面板时请勿使用
（3）未经允许请勿使用
（4）搁板没放好请勿使用
（5）没有特殊安全措施时不能冻干具有腐蚀性物质。即使有保护的情况下也要保证不会腐蚀主机材料不会降低冷阱、干燥腔、盖子和其他附件的机械强度。
（6）生产者不允许私自添加附件除了一些玻璃或塑料的容器。如果容器质量较差请勿使用因为冻干时容器爆裂是非常危险的。
（7）不要在具有爆炸危险性的区域使用冻干机。
（8）冻干机在使用过程中不要撞击或移动，也不要倚靠或在上面休息。
（9）不要将具有潜在危险性的物体如装有液体的瓶子放在冻干机附近。
（10）可与冻干时供给的能量发生反应的样品不能被干燥。
（11）不要冻干爆炸性或易燃性样品。
（12）传染性、有毒的、致病的和具有放射性的物质必须放在合适的容器中才能干燥。
二、特点及技术指标
2.1.主要特点
（1）本机采用丹麦丹佛斯压缩机制冷，制冷迅速，冷阱温度低。
（2）液晶屏控制系统，操作简单方便，且功能强大。
（3）干燥室采用无色透明有机玻璃罩，样品清楚直观，可观察冻干的全过程。
（4）真空泵与主机连接采用国际标准KF快速接头，简洁可靠。
（5）本机性能稳定，操作简便，噪音低。
2.2.技术指标
（1）冷阱盘管温度：-50℃（空载）。
（2）极限真空度：15Pa以下（空载）。
（3）干燥容量：
配置
容量
样品盘西林瓶
普通盖型4只样品盘，盘径为φ200mm，一共可容纳样品1200ml（料厚10毫米），
压盖型样品盘直径φ180毫米，共三层，Φ22西林瓶160只。
三、使用条件
1、正常工作条件环境温度：10℃～30℃
相对湿度：≤70%
电源电压：单相220V±10%50Hz
工作环境应：水平放置，没有导电尘埃，爆炸性、腐蚀性气体及强电磁场干扰。
2、运输贮存条件：环境温度：-40℃～50℃
相对湿度：≤93%
贮存环境应通风良好，无腐蚀性气体。
3、安全分类I类B型。
四、冷冻干燥的一般信息
4.1.冷冻干燥的一般信息
冷冻干燥的一般信息冷冻干燥的一般信息冷冻干燥的一般信息冷冻干燥是干燥物质的一种最温和的方法。它是基于升华即固相直接转变为气相这种物理现象的。被冻干的物质被放在真空干燥室中来进行干燥。结冰冷凝器就像蒸汽泵一样使干燥过程中在真空状态下蒸发出来的水蒸气在冷凝器上结冰从而达到排出蒸汽的目的。因此真空泵只被用来排出干燥室中的空气相当于气泵而不包括水蒸气。为了使冰发生升华作用必须给物质提供能量。由于这是一个非常热的环境直接与热源接触在不加热的搁板上采用辐射加热在加热的搁板上则直接进行热传导所以升华在圆底的烧瓶或宽颈的过滤瓶等中进行。一旦自由水离开了物质边上所含的吸附结合水也能在非常低的真空下而离开物质。这部分干燥的过程被认为是干燥的最后阶段（解吸）。
冷冻干燥机的主要部件包括：
?带有加热装置的真空干燥室
（1）在器皿中干燥的可加热和不加热的搁板
（2）在瓶中干燥的带有密封装置的隔板
（3）连接圆底烧瓶和宽颈过滤瓶等的橡胶阀
（4）连接圆底烧瓶和宽颈过滤瓶等的集合管
?抽出空气和水蒸气的泵
（1）抽出干燥室中气体的真空泵（相当于气泵）
（2）排除干燥室中水蒸气的结冰冷凝器（相当于蒸汽泵）。温度范围为-50℃~-105℃（单元的类型）。
升华
升华的原理可用水图来简要解释（主要水溶液的冻干，见蒸汽压曲线）.当气压高于611Pa时，通过降低或升高温度，谁就会经历固、液、气三相。当气压等于611Pa时，溶解曲线、蒸汽压曲线和升华曲线三线交于一点，即三相点，此时固、液、气三相可以同时存在。当压力低于611Pa并到达升华曲线时，冰可有固态直接变为气态。注：水的三相点为0.01℃和611Pa。
水图
4.2.冷冻干燥过程
4.3.预冻
样品量较少时，可直接在冷阱内预冻,大量样品需要在深冷中预冻。
如果冻干瓶内的液体厚度大于1cm，建议在冷浴中使用旋冻装置进行，如下图。由于离心力作用。液体会在瓶壁上结冰。这样，冰层的厚度减少，整个干燥时间显著减少。
如果样品预冻或储存在深冷中，就不需要在上述设备中预冻。这种情况下，尤其样品量较少时，建议进行隔板预冻，防止样品融化。
冷阱上水分必须去除，之后放水阀关闭，干燥腔的玻璃磨寒必须用高真脂润滑。样品的厚度不应超过1~2cm，否则会延长冻干的时间。
4.4.主要干燥
操作：合上真空泵的闸
请注意：
如果被干燥的物质中含有例如加溶剂或者高温盐溶液等其他物质，在干燥的过程中会产生解冻现象（可观察泡沫）。在这种情况下应该用尽量降低温度来冷冻物质，如液氮。
警告：
?一旦冷冻物质的水开始升华，就会吸收热量而导致物质的温度下降。
?在干燥的初始阶段，升华的速率提高。
?冷凝器的温度取决于升华的速率，因此干燥室中的压力随着升华的进行而上升，必须靠冷凝器来降压。
主要干燥过程的持续时间主要取决于：
（1）物质的厚度
（2）干燥过程中输送给物质的热量
（3）干燥过程中干燥室中的压力
增加压力可以提高升华的速率。使干燥器期缩短。在主要干燥阶段产生的水蒸气并不被真空泵抽走，二十被冷凝器捕获。真空泵的作用是降低不可凝气体的分压，使水蒸气能从物质转移到冷凝器上。然而，少量的水蒸气还是被真空泵抽走，因此真空泵上要安装气镇原器件。如果气镇阀打开，被抽出的可凝集蒸汽通过废气管与空气混合后排出。一般来说，关闭气镇阀进行操作是不必要的。通过打开气镇阀，真空泵能达到的最后压力相当于水蒸气分压所能达到的大小。
被干燥的物质中残留水分主要取决于：
（1）最后干燥阶段的物质温度
（2）最后干燥阶段能达到的真空度
（3）当物质的温度几乎与隔板温度相同时（隔板与物质的温度大约有3K~5K），干燥的主要阶段就结束了。
如果物质的吸附结合水也开始被排出，那么干燥的最后阶段就开始
下图显示的是
含有约10%固相物质的干燥过程。在主要干燥阶段的前1/4时间里面，有50%的水分冷凝。在接下来的1/4时间里面，剩余的50%的水分也被冷凝。这个过程持续到干燥曲线几乎与时间轴平行。典型的干燥曲线的形成是基于这样的事实：升华的区域缩进物质内部，而产生的水蒸气还要穿越已经干燥的物质层才能到达物质外部。在干燥过程中，内部的阻力在增加。因此干燥曲线主要取决于升华潜热和水蒸气传输的速度。为了增加被干燥物的热传导性质并且使水蒸气体积尽量小，干燥条件应该尽可能接近凝固点（共晶点）。
干燥时间在很大程度上取决于干燥的真空度。沿着冰上的蒸汽压曲线，真空度越接近凝固点，干燥时间就越缩短。
有趣的关联：
? 1.0g冰在
?100Pa压力下相当于1m3蒸汽
?10Pa压力下相当于10m3蒸汽.
?1Pa压力下相当于100m3蒸汽
干燥过程热量供应
被干燥的物质所需要的热量通过在干燥室中直接与热源接触，气体传道或热辐射来获得。直接与热源接触传热和其他传到是现代冷冻干燥机所采用的最常见的热量提供方式。前者引起的限制如图所示。
传热通过容器底部加热的隔板之间的直接接触或与容器或与物质的对流传热来实现。
在升华刚开始的阶段容器壁与冷冻物质之间的热量传递是非常有效的。然而，不久后一块无冰的、多孔的、干燥区域形成了。进而在容器壁与物质之间产生了相应的温度阶梯。已经干燥的区域热传导率的下降导致冰核温度的升高，如果冰核温度上升到凝固点温度以上，物质开始解冻。这种情况尤其被用于不均匀物质和产生多层厚度结构。但必须精确控制此干燥阶段的热量供应，温度和压力。
4.5.干燥终点和通气
干燥终点的粗略显示是直接真空度和冷阱温度。冷阱上符合不再增加，温度达到-55或-85℃，干燥腔内的压力也根据冷阱温度相应降低。
关闭真空泵，通过橡胶阀或通气阀对冻干腔进行通气，通气阀还可以用来通入氮气或其他惰性气体。
注意：最大超压0.2bar。
最后，关闭主机，移除样品。
4.6.除霜
冷阱可通过室温或热水除霜，冷阱腔内最多有一半充满水。当用热水除霜时，请确保水分不会进入真空泵管和真空传感器中。
五、仪器安装及运行
5.1.干燥机的结构及各部件名称
图1-1主机结构
1.控制（显示）面板
2.主机
3.放水（进气）阀
4.工作台面
5.冷阱
6.抽真空接口7、真空泵电源8.总电源9.保险10.开关11.保险
图1-2真空泵结构图
放油孔2、油位视镜3、加油孔4、气镇阀5、排气孔6、进气孔7、接线端子8、电容9、真空泵电源插头
图1-3卡箍结构
1、燕尾螺母
2、支架
3、密封圈
5.2.设备安装和试运行的注意事项
警告：
?纸、布、或者类似物质千万不要放在主机的后部，否则热交换的气体循环通路可能堵塞。
?冻干机应水平放置，环境温度约在+10℃~32℃。
?冻干机的制冷压缩机是空冷的，因此必须保证足够的空气循环、流通。距离墙体至少保持在40cm 以上，切不要靠近暖气或者其他热源，也不要直接日晒，。
?空气循环不足或周围环境温度过高可导致制冷系统的压力或温度升高，甚至超过可允的操作压力而导致冻干机崩溃
5.2.1电源
铭牌上的电压必须与当地供电电压一致。TF-FD-1系列冻干机是具有I级安全的设备，它包括一个三导接线电缆盒一个防电击插头。
5.2.2保险丝
冻干机必须16AG的保险丝来保护
5.2.3检查地线连接
在冻干机的后面有一个等于地势的螺丝，检查时注意匹配相应的安全措施。
放气
放气阀和放水阀在冻干机的右下方，用作冷阱腔的出口。如果西林瓶需要在氮气下而不是真空下密封，必须通过放气阀的管口通入氮气。注意：最大0.2bar的超压。
5.2.4冷凝和除霜
溶化的冷凝水通过冻干机的右下方的放气和放水阀排出。放水时，在管口处接软管，收集到容器中，也可直接通过冷凝管排出。冷凝水排出时不能受阻挡，因此软管必须斜向下且确保水不会滞留在软管内，软管的末端必须高于装废溶液器的水平面，否则，当打开放水阀产生负压时，水和其他物质会被吸进冷阱腔内，冻干结束时，放水阀可被用来放气。
5.2.5真空排气装置
在主冻干过程中，真空泵的气镇阀门必须打开，油雾必须被排出。
在安装管子的过程中必须注意，冷凝液不能回流到真空泵中，最安全的方法是在导管管道中放置隔离器，是在向上的管路中放置隔离器。
我们强烈推荐使用排气过滤装置（油雾过滤器）。此过滤器能够防止真空泵排除的油雾所造成的空气污染。而真空泵排除的油雾量取决于工作的压力。过滤装置被连接到真空泵的排气法兰上。过滤器上装有一个安全阀来指示过滤的饱和状态。清洗或更换过滤器的插入口，必须在安全阀起作用的情况下操作。在窥视孔玻璃种可以看见收集到的油，并可通过卸料螺丝排除。
5.2.6开始运行
注意：在开始运行之前，必须保证冻干机的正确安装。
开机前一定要检查确认已经加注真空泵油。
图1-4设备连接
1、真空泵
2、抽真空连接管
3、卡箍
4、主机
5.3.设备安装步骤
（1）打开包装后按照装箱单清点配件齐全且没有损坏；
（2）“真空泵”加注“真空泵油”液位至视镜中心（请选用我公司指定真空泵油GS-1）；
（3）用快速卡箍将“真空泵”的进气口与“抽真空管”连接，将“抽真空管”的另一头与主机的“抽真空接口”连接；
（4）将“真空泵电源插头”连接至主机“真空泵电源”接口；
（5）将电源线插入主机“总电源”接口，电源线另一头连接至有电电源220V，50Hz（电源上有地线）；（6）打开“开关”，按照说明书步骤测试设备的各项指标正常后（设备指标包括真空度<10Pa、冷阱温度<50℃），设备投入使用。
图1-5预冻
1、真空泵 2.物料盘 3.保温盖 4.干燥架 5.控制（显示）面板
预冻的一般过程：
注：有低温冰箱的用户可以省去该步骤
（1）打开制冷机，对设备进行预冷，当冷阱温度下降至-40℃以下后，就可以对物料进行预冻；（2）将物料放入物料盘（液体直接注入物料盘，固态或瓶装物料均匀摆放在物料盘上即可）；
（3）将物料盘放入预冻架，探头放入物料盘与物料充分接触，以减少样品温度与实际温度的误差；（4）将预冻架放至冷阱内（如图1-5所示）；
（5）盖上保温盖；
（6）预冻至物料各部分温度都下降至该物料共晶点以下后，维持1小时左右预冻可以结束，准备进入
干燥阶段。
5.5.1普通型
图1-6普通配置
1.真空泵2、密封圈3、物料盘4、干燥架
5、有机玻璃筒
6、主机
7、控制（显示）面板7、主机
（1）将预冻架从冷阱中取出；
（2）将预冻好的物料取出放到干燥架上；
（3）将干燥架放到冷阱上面，如图所示；
（4）检查密封圈完好且无杂物的前提下,罩上“有机玻璃筒”；
（5）顺时针旋紧放水阀；
（6）打开真空泵、打开真空计。真空度下降，一般干燥过程中真空度值<20pa即为正常。
（7）干燥结束后，先打开“放水（进气）阀”再关闭“真空泵”。取下有机玻璃筒，收集干燥物。
（8）关闭“放水（进气）阀”，设备进行化霜，化霜结束后打开“放水（进气）阀”排水，将设备擦拭干净。
（9）真空泵不工作时请盖上排气孔，以防灰尘进入。
注：a、在整个干燥过程制冷机不得关闭；
b、因物质特性差异，干燥及预冻时间有差异。
5.5.2多歧管型
图1-7多歧管配置
1.真空泵2、密封圈3、物料盘4、干燥架
5、有机玻璃筒
6、烧瓶
7、多歧管接头
8、主机
9、控制（显示）面板
（1）将预冻架从冷阱中取出；
（2）将预冻好的物料取出放到干燥架上；
（3）将干燥架放到冷阱上面，如图所示；
（4）检查密封圈完好且无杂物的前提下,罩上“有机玻璃筒”；
（5）顺时针旋紧放水阀；
（6）打开“真空泵”、打开“真空计”。真空度下降，一般干燥过程中真空度值<20pa即为正常。
（7）将烧瓶逐个挂上，并打开多歧管阀；烧瓶内物质干燥后关闭多歧管阀，取下烧瓶。
（8）干燥结束后，先打开“放水（进气）阀”再关闭真空泵。取下有机玻璃罩，收集干燥物。
（9）关闭“放水（进气）阀”，设备进行化霜，化霜结束后打开“放水（进气）阀”排水，将设备擦拭干净。
（10）真空泵不工作时请盖上排气孔，以防灰尘进入。
注：a、在整个干燥过程制冷机不得关闭；
b、因物质特性差异，干燥及预冻时间有差异。
多媒体教学一体机的使用方法 多媒体教学一体机的使用方法达智精工总结一下多媒体教学一体机在以下几个方面的使用方法，供大家参考学习使用。 一、使用多媒体教学一体机的操作流程 第1步：按下多媒体教学一体机右下方面板上的电源键，电脑投影同步开机。第2步：开展正常的教学工作。第3步：下课关机：按下多媒体教学一体机右下方面板上的电源键，电脑投影同步关机。或通过计算机系统的关机程序，关闭计算机。关闭计算机后，投影仪会在充分冷却后自动关机。第4步：教师关闭黑板 二、使用多媒体教学一体机的过程中可能出现的问题及解决办法 1、计算机在使用过程中，出现蓝屏或死机等故障。解决办法：教学一体机右侧后方有一个总电源开关，找到那个开关，关闭总电源，过20秒后重新打开总电源，再通过正常方法开机。 2、计算机在使用过程中，出现触摸屏定位不准现象。解决办法：用面纸擦除一体机屏幕四周边框内侧的灰尘，特别是下方的粉笔灰。三、多媒体教学一体机其他功能及使用方法 1、直接播放U盘中的音乐或视频。操作过程：把U盘直接接入到一体机右方外接的USB接口中，把信号源选择设置为“多媒体”，使用一体机面板按键，即可播放声音或视频。 2、使用笔记本电脑或投影仪为输出设备。操作过程：用一根VGA线连接笔记本与投影仪右侧的VGA输入接口，再调节相应的输入源即可。 3、使用教学一体机开展班级文娱活动。可以使用本机的视频播放功能开展文娱活动，使用方法：安装“酷我k歌”软件，通过该软件提前从网上下载准备演出的歌曲；使用一个外置麦克风接入电脑的音频输入插孔（在一体机右侧方有一个6.5的插头），这种方法只能使用一只麦克风。如果需要使用两只麦克风，需要另外安装一个功放设备，把麦克风接在功放上，再把功放的输出接到电脑音频输入线上。还可以使用一台DVD，一台功放，把DVD 的AV输出线连接到一体机右方的AV输入线接口。它集合了电子白板、投影、功放、音响、计算机、视频展台、中控等多媒体设备功能于一体，极大的满足了学校信息化教学对媒体设备的需求。
LYOTK15 OPERATION MANUAL 操作手册 Equipment Name: A utomatic Vacuum Lyophilizer 设备名称: 真空冷冻干燥机 Equipment model: L YOTK15 设备型号：L YOTK15
PREFACE 前言 Thank you for purchasing Truking Lyophilizer.This operation manual introduces how to correctly operate LYOTK15Lyophilizer. Please read this manual carefully and understand safety notice before operation. 感谢您购买楚天科技冻干机。本操作手册介绍了如何正确使用LYOTK15系列冻干机。在使用该产品前，请务必认真阅读本操作手册，并在理解产品的安全注意事项后再使用该产品
Table of contents T able of contents (3) 1 Safety Related Marks 与安全有关的标记说明 (5) 1.1 Safety notice 安全注意事项 (5) 1.1.1 Before Power-on上电前 (6) 1.1.2 Mechanical Safety机械安全 (7) 1.1.3 Emergency Stop 紧急停止 (7) 1.1.4 Maintenance and Inspection 维护与检查 (8) 2 Lyophilizer Introduction 冻干机简介 (9) 2.1 Purpose 冻干机用途 (9) 2.2 Configuration 冻干机配置 (9) 2.3 Control System 冻干机控制系统 (10) 3 HMI Operation Description上位机操作说明 (11) 3.1 System Introduction 上位机系统简介 (11) 3.2 Operation instruction (11) 3.2.1 Menu Bar 菜单条 (12) 3.2.2 Login登陆 (13) 3.2.3 Log out 登出 (14) 3.2.4 Flow Chart 流程图 (14) 3.2.5 Console 操作台 (16) 3.2.6 PID Control Mimic PID控制画面 (30) 3.2.7 Alarm mimics报警画面 (31) 3.2.8 Trend Mimic曲线画面 (33) 3.2.9 Loading and Unloading 进出料画面 (36) 3.2.10 Setup Mimic设置画面 (38) 3.2.11 Recipe Edit配方编辑 (38) 3.2.12 Recipe running 配方运行 (44) 3.2.13 PLC Input Status PLC输入状态 (45) 3.2.14 PLC Output Status 输出状态 (45) 3.2.15 Recorder 记录仪画面 (46) 3.2.16 Application 应用画面 (46) 3.2.17 Report 报表查询 (48) 3.2.18 Maintenance 维护 (49) 3.2.19 System Configuration 系统配置 (49) 3.2.20 Exit退出 (50) 3.2.21 Status Bar 状态条 (50) 4 Operation Instruction冻干机操作说明 (52) 4.1 Power on 上电 (52) 4.2 Manual Control手动控制 (57) 4.3 Automatic Control 自动控制 (61) 4.3.1 Freeze Drying Cycle冻干周期 (62) 4.3.2 Condenser Defrosting冷阱除霜 (65)
真空冷冻干燥是将含水物质先冻结成固态，然后使其中的水份从 固态升华成气态，从而除去水份而保存物质的方法。 1.冻干的优点： 冻干与通常的晒干、煮干、喷雾干燥及真空干燥相比有如下 突出的优点。 a.冻干是在低温下干燥的，不会使蛋白质产生变性，但可使微生 物等失去生物活力。这对于那些热稳定性能差的生物活性制品、生物 化学类制品、基因工程类制品和血液制品等的干燥保存特别适用。 c..在低温干燥过程中，微生物的生长和酶的作用几乎无法进行， 从而能最好地保持物质原来的性状。 d.成原来的形状。 e.因一般是在真空下干燥，故氧气极少，使易氧化的物质得到了 保护。 f.能除去物质中95％～99.5％的水分，制品的保存期长。 2.冻干的应用 冻干是一种优质的干燥方法。但是它需要比较昂贵的专用设 备，干燥过程中的能耗较大，因此加工成本较高，目前主要应用在以 下几个方面。 c.生物标本、生物组织方面：如制作各种动植物标本，干燥保存 用于动物异种或同种移植的皮肤、骨骼、主动脉、心瓣膜等边缘组织。 d.制作用于光学显微镜、电子扫描和透射显微镜的小组织片。
e.食品的干燥方面：如咖啡、茶叶、肉鱼蛋类、海藻、水果、蔬菜、调料、豆腐、方便食品等。 f.高级营养品及中草药方面：如蜂王浆、蜂蜜、花粉、中草药制剂等。 g.超细微粉的制备方面：如制取Al2O3、ZrO2、TiO2、Ba2Cu3O7～8、Ba2Ti9O20等超细微粉。 h.其他方面：如化工中的催化剂，冻干后可提高催化效率5～20倍；将植物叶子、土壤冻干保存，用以研究土壤、肥料、气候对植物生长的影响及因子的作用；潮湿的木制文物、淹坏的书籍稿件等用冻干法干燥。 3.冷冻干燥的基本过程如下： a.制品的制备（前处理）：如药物的培养、灭菌、分装、洗瓶、半加塞等，食品原料的挑选、清洗、切分、灭酶、分装等。 b.制品的冻结（预冻）：将制品冻结成固态。 c.第一阶段干燥（升华干燥）：将制品中的冰晶以升华方式除去。 d.第二阶段干燥（解吸干燥）：将残留于制品的水分在较高温度下蒸发一部分，使残余水分达到预定要求。 e.密封包装：已干制品一般应在真空或充惰性气体条件下密封包装，以利于储存。 4.制品冷冻的物理基础
实验型冻干机入门手册 一、产品介绍 1.1 产品描述 LAM-0.5型真空冷冻干燥机为小型移动设备。该设备采用复叠制冷系统，极限温度低，降温迅速。具备自动压塞功能，适用于西林瓶制剂的冻干保存。 1.2 适用范围 LAM-0.5型真空冷冻干燥机是为了实验室测试和研究药品的冻干工艺而设计和制造的。可以用于药品的冻干研究、药品冻干曲线的优化等。设备可以按需添加共 晶点测试功能。 1.3 产品特点 LAM-0.5F型真空冷冻干燥机的主要特点如下： ●设备安装方便，外部接口少； ●采用复叠制冷方式，降温速率快和极限低温更低； ●采用亚克力材质门，能够更方便观察冻干过程中药品变化； ●控制系统采用西门子PLC, 整个周期全自动运行； ●自动控制和手动控制两种模式，可以满足不同需求或者不同场合； ●采用风冷方式冷却，无需外接冷却水； ●可编辑周期的运行参数； ●屏幕显示报警信息和声音报警信号来提示超出极限范围的工作状况； ●更紧凑的机械设计，便于实验室放置；
1.4 技术参数 订货号 技术参数 LAM-0.5 温度工作 5 ° C至30 ° C 贮存 5 ° C至40 ° C 相对湿度工作10-80％相对湿度贮存95％RH（非冷凝） 电源要求AC 400V 50赫兹 功率消耗8000W 电器标准IEC60204-1 容器标准负压容器 计量单位公制（真空单位uBar） 外形尺寸1600x 1200 x2100毫米（长x宽x高）控制系统西门子S7-200 材料箱体316L 板层316L 冷阱316L 保温硅酸铝和聚氨酯发泡材料外罩碳钢喷塑 箱门聚丙烯 板层数量4+1 板层尺寸300*450*20毫米板层总面积0.50平米 凝冰容量10kg 板层降温时间（20℃ to-40℃） ≤60 minutes(空载)
一、使用教学一体机的操作流程 第1步：按下教学一体机右下方面板上的电源键，电脑投影同步开机。 第2步：开展正常的教学工作。 第3步：下课关机：按下教学一体机右下方面板上的电源键，电脑投影同步关机。或通过计算机系统的关机程序，关闭计算机。关闭计算机后，投影仪会在充分冷却后自动关机。 第4步：教师关闭黑板 二、使用教学一体机的过程中可能出现的问题及解决办法 1、计算机在使用过程中，出现蓝屏或死机等故障。 解决办法：教学一体机右侧后方有一个总电源开关，找到那个开关，关闭总电源，过20秒后重新打开总电源，再通过正常方法开机。 2、计算机在使用过程中，出现触摸屏定位不准现象。 解决办法：用面纸擦除一体机屏幕四周边框侧的灰尘，特别是下方的粉笔灰。 三、教学一体机其他功能及使用方法 1、直接播放U盘中的音乐或视频。 操作过程：把U盘直接接入到一体机右方外接的USB接口中，把信号源选择设置为“多媒体”，使用一体机面板按键，即可播放声音或视频。
2、使用笔记本电脑以投影仪为输出设备。 操作过程：用一根VGA线连接笔记本与投影仪右侧的VGA输入接口，再调节相应的输入源即可。 3、使用教学一体机开展班级文娱活动。 可以使用本机的视频播放功能开展文娱活动，使用方法：安装“酷我k歌”软件，通过该软件提前从网上下载准备演出的歌曲；使用一个外置麦克风接入电脑的音频输入插孔（在一体机右侧方有一个6.5的插头），这种方法只能使用一只麦克风。如果需要使用两只麦克风，需要另外安装一个功放设备，把麦克风接在功放上，再把功放的输出接到电脑音频输入线上。 还可以使用一台DVD，一台功放，把DVD的AV输出线连接到一体机右方的AV输入线接口。 它集合了电子白板、短焦投影、功放、音响、计算机、视频展台、中控等多媒体设备功能于一体，极大的满足了学校信息化教学对媒体设备的需求。 为了更快的掌握这个崭新的教学平台，使之能够快速的融入到我校的现代化教育教学当中，我在经历了两小时的技术培训后，结合自身已有的经验开始了自行研究。这篇文章就是根据我在使用东泰（DTIT）多媒体教学一体机中所累积的经验总结而成的，如果在专业术语或是操作方法上存在错误，还望各位教师多多包涵，并给予指正。 经验告诉我：要想合理利用东泰（DTIT）多媒体教学一体机，使之完美的融入到学校的日常教学之中，最关键的还是在于如何正确使
制冰机制冰操作过程 初始启动或自动停机后启动 1开机时，在压缩机启动之前，制冰机先有一个自动清洗循环用以排除水槽内的旧水和清除冰格内脏物。此过程中排水阀、水泵、热气阀和注水阀均会动作，约2分钟进入制冰状态。2制冰系统启动，在清洗2分钟后，压机组启动，并在整个制冰、收获过程中保持运转。冷凝电机是受冷凝压力控制的，因此它可以循环开或关。 3预冷过程：蒸发器1在水流到达之前预冷30秒，在此期间水泵停止运行注水阀一直注水，直到浮子探针到水满为止。 4收获过程：热蒸汽阀通电，水泵关闭热蒸汽进入蒸发器，大约1-2分钟后，冰块从蒸发器上脱落时，使落冰档板翻转并打开磁簧开关，磁簧开关重新闭合时收获过程结束。回到制冰过程。 5制冰过程：预冷30秒后水泵重新启动，连续的水流平滑流过蒸发器进入每一个冰格。当有足够的冰厚形成后，连续的水流（不是冰）持续接触冰板探针大约10秒钟后，收获过程开始启动。 6自动关机：当一个收获过程结束，冰块落入储冰槽内，使磁簧开关持续打开超过7秒钟后，制冰机自动关机。当取走足够的冰块，且磁簧开关重新闭合后，延时3分钟后，制冰机将重新进入制冰过程。 自动清洗过程 1当某一个收获循环结束，冰块从蒸发器上落下时，将控制开关拨到“关机”位置，或者将开关拨到“关机”位置并允许在蒸发器上融化绝不允许使用任何强迫方式使冰块从蒸发器上脱落这样会造成损坏。 2将控制开关拨到“清洗”位置，排水阀通电30秒，同时水泵打开30秒后排水阀关闭，开始注水，接着进入清洗过程，整个过程大约需要10分钟。 3清洗过程结束后，进入6个漂洗循环，每个循环过程大约需要2分钟。整个自动清洗过程大约需要20分钟。 4在清洗过程中，可加入专用的清洗液或消毒剂。清洗过程完成后，制冰机自动停机，将控制开关拨到“关机”位置。 设定转换过程 1将控制开关拨到“制冰”位置，制冰机进入制冰过程。 2将控制开关拨到“关机”位置，制冰机被强制停机。 3将控制开关拨到“清洗”位置，制冰机进入自动清洗过程。 4在清洗过程中，任何时刻将开关从“清洗”拨到“关机”位置4秒之内再从“关机”拨到“制冰”位置，制冰机在完成自动清洗后自动转到制冰过程。如果控制开关从“清洗”拨到“关机”位置而时间超过4秒钟后，制冰机将被强制停机。
产品名称: 真空冷冻干燥机 产品型号: LYO-8(CIP) 产品编号: －031A 产品研制单位: 上海东富龙科技有限公司 产品标准号: Q/NGAC1-031A 搁板有效总面积: 7.78㎡ 最大捕水量: 150Kg 总功率: 47KW 外形尺寸: 4915×2500×2960mm 总重量: 5200Kg 冻干原理 真空冷冻干燥就是把含有大量水份物质, 预先进行降温冻结成固体, 然后在一定真空条件下使水蒸汽直接从固体中升华出来, 而物质本身剩留在冻结时的冰架中, 因此它干燥后体积不变、疏松多孔冰在升华时要吸收热量, 引起产品本身温度下降而减慢升华速度, 为了增加升华速度, 缩短干燥时间, 必须要对产品进行适当加热。整个干燥过程是在较低温度下进行的。 冷冻干燥有下列优点: 1、制品在冻干腔室内的无菌状态下完成干燥、解吸附水份和全 压塞等操作。 2、适于液体加工, 操作简便, 作业过程容易简化, 无菌环境便于 控制。
3、能除去物质中95～99%的水份, 稳定性好, 易于长期保存药 物的有效成份。 4、许多生物制品、药品、食品在水和热的作用下很容易产生 变性或分解, 为了长期保存, 最适宜的方法是在低温下冻结干燥。 5、制品中水份的去除, 无热处理过程。 6、制品冻干后的体积、形状基本不变, 物质呈干粉状态, 无干 缩。 7、在冷冻干燥过程中, 微生物的生长和酶的作用无法进行。因此 能保持原来的性状。 真空冷冻干燥系统操作规程: 开机前准备: 一、确认冻干箱内测温探头已安放准确 二、确认冷凝器内化霜水已排放干净 三、确认冷却水、压缩空气、总电源稳供应 冷冻干燥手动操作: 1、旋开控制柜钥匙开关, 进入冷冻干燥操作界面, 点击”手动”, 进入手动操作系统。 2、开循环泵1或循环泵2, 确认泵的出口压力( 0.05～0.1Mpa) 左 右。 3、开压缩机1、板冷阀1, 压缩机2、板冷阀2, 对制品进行预 冻( 根据预冻速度, 选择开一台或两台压缩机) 。
一体机使用说明书-H款 适用机型（H65EA-C31，H70EA-C31，H08EA-C34等） 安全警告 在使用机器前,请仔细阅读使用说明书,阅读完成后请妥善保管以备需要时查阅1.放置 请勿将机器放在不平稳、易倾斜或跌倒的地方?请勿将机器放在太阳光能够直射的地方,电暖气等发热物体或其它?热源和强光源的附近 请勿将机器放在辐射强的设备旁边?请勿将机器放在潮湿或有液体滴溅的地方?请勿向机器内部插入任何物品?请勿在机器上放置重物?2.电源 请检查并确保后壳上铭牌的电压值与主供电压值的匹配性?雷雨和闪电天气,请拔掉电源线和天线插头?室内无人或长时间不使用时,请拔掉电源插头?请避免电源线受到物理或机械破坏?请使用专用电源线,不要修改和延长电源线?请检查并确保交流电源线地线接通?． 3.屏幕 在屏幕书写时请不要使用坚硬或锋利的物品代替书写笔?需要清洁时,请先拔下电源插头?请用柔性无尘干燥的布擦拭屏幕?请勿用水和喷雾式清洁剂清洗本机?机器内部清洁请联系服务中心?请勿长时间将亮度高的画面显示在屏上?4.视距 观听者眼睛与屏幕间的最佳距离为屏幕对角线的5 - 7倍?176度内观听者眼睛与屏幕间的最佳观看角度为上下、左右?5.温度 不要将本机器放置在电暖炉或暖气片附近?机器由低温区移至高温区的
时候，为使机内结露充分散发，请放置?一段时间再接电开机 机器正常工作温度为0 - 4 0 ℃，存储温度-20~60℃?6.湿度 不要将本机器暴露在雨中、潮湿或靠近水的地方?0~85% 存储湿度0~80%,请保证室内干燥、凉爽，机器正常工作湿度?． 7.通风 请将机器置于通风的地方，保证机器散热良好?保证整机左右和后面10厘米、顶部20厘米以上的空间通风?8.耳机 长时间使用耳机听比较喧闹的声音，容易对听觉产生影响?如果需要外接耳机，请提前将机器音量减小?9.待机 机身侧面的待机键不会完全关闭机器，只能让机器处于待机的状态?在内部电脑模式下，需要按两次待机键，机器才会进入待机模式?10.电池本机使用后的废弃电池需得到正确处置和回收?请勿让小孩接触电池，勿将电池投入水中，以免发生危险?11.声明 此为A级产品，在生活环境中，该产品可能会造成无线电干扰。?在这种情况下，可能需要用户对其干扰采取切实可行的措施。 准备安装 拆包装1. 1)整机 整机： 附件：保修卡、合格证、快速使用指南、遥控器、电池、电源线、V G A线、耳机线、U S B线、手写笔、YPbPr线 脚架（选配）请以实物为准。2)． 3)壁挂（选配）请以实物为准。 2.安装
一、真空冷冻干燥原理 真空冷冻干燥（简称冻干）是将含水物质先冻结成固态，然后使其中的水份从固态升华成气态，从而除去水份而保存物质的方法。 1.冻干的优点： 冻干与通常的晒干、煮干、喷雾干燥及真空干燥相比有如下突出的优点。 a.冻干是在低温下干燥的，不会使蛋白质产生变性，但可使微生物等失去生物活力。这对于那些热稳定性能差的生物活性制品、生物化学类制品、基因工程类制品和血液制品等的干燥保存特别适用。 b.由于是低温干燥，使物质中的挥发性成分和受热变性的营养成分和芳香成分损失很小，因此是化学制品、药品和食品的优质干燥方法。 c..在低温干燥过程中，微生物的生长和酶的作用几乎无法进行，从而能最好地保持物质原来的性状。 d.干燥后体积、形状基本不变，物质呈海绵状，无干缩，复水时与水的接触面大，能迅速还成原来的形状。 e.因一般是在真空下干燥，故氧气极少，使易氧化的物质得到了保护。 f.能除去物质中95％～99.5％的水分，制品的保存期长。 2.冻干的应用 冻干是一种优质的干燥方法。但是它需要比较昂贵的专用设备，干燥过程中的能耗较大，因此加工成本较高，目前主要应用在以
下几个方面。 a.生物制品、药品方面：如抗菌素、抗毒素、诊断用品和疫苗的保存。 b.微生物和藻类方面：如各种细菌、酵母、酵素、原生动物、微细藻类等的长期保存。 c.生物标本、生物组织方面：如制作各种动植物标本，干燥保存用于动物异种或同种移植的皮肤、骨骼、主动脉、心瓣膜等边缘组织。 d.制作用于光学显微镜、电子扫描和透射显微镜的小组织片。 e.食品的干燥方面：如咖啡、茶叶、肉鱼蛋类、海藻、水果、蔬菜、调料、豆腐、方便食品等。 f.高级营养品及中草药方面：如蜂王浆、蜂蜜、花粉、中草药制剂等。 g.超细微粉的制备方面：如制取Al2O3、ZrO2、TiO2、Ba2Cu3O7～ 8、Ba2Ti9O20等超细微粉。 h.其他方面：如化工中的催化剂，冻干后可提高催化效率5～20倍；将植物叶子、土壤冻干保存，用以研究土壤、肥料、气候对植物生长的影响及因子的作用；潮湿的木制文物、淹坏的书籍稿件等用冻干法干燥，能最大限度地保持原状等。 3.冷冻干燥的基本过程如下： a.制品的制备（前处理）：如药物的培养、灭菌、分装、洗瓶、半加塞等，食品原料的挑选、清洗、切分、灭酶、分装等。 b.制品的冻结（预冻）：将制品冻结成固态。
制冰机安全操作规程 1、制冰机应安装在远离热源，无太阳直接照射，通风良好之处，环境温度不应超过摄氏35度，以防止环境温度过高导致冷凝器散热不良，影响制冰效果。安装制冰机的地面应坚实平整，制冰机必须保持水平，否则会导致不脱冰及运行时产生噪音。 2、制冰机要机背部和左右侧面间隙不小于30cm，顶部间隙不小于60cm。 3、制冰机应使用独立电源，专线供电并配有熔断器及漏电保护开关，而且要可靠接地。 4、制冰机用水要符合国家饮用水标准，并加装水过滤装置，过滤水中杂质，以免堵塞水管，污染水槽和冰模。并影响制冰性能。 5、清洗制冰机时应关掉电源，严禁用水管直接对准机身冲洗，应用中性洗涤剂擦洗，严禁用酸性、碱性等腐蚀性溶剂清洗。 6、制冰机必须两个月旋开进水软管管头，清洗进水阀滤网，避免水中砂泥杂质堵塞进水口，而引起进水量变小，导致不制冰。 7、制冰机必须每二个月清扫冷凝器表面灰尘，冷凝散热不良会引起压缩机部件损坏。清扫时，使用吸尘器、小毛刷等清洗冷凝表面油尘，不能使用尖锐金属工具清扫，以免损坏冷凝器。 8、制冰机的水管、水槽、储冰箱及保护胶片要每两个月清洗一次。 9、制冰机不使用时，应清洗干净，并用电吹风吹干冰模及箱内水分，放在无腐蚀气体及通风干燥的地方，避免露天存放。
10、制冰机开机前必须检查自动供水装置是否正常，制冰机水箱存水量是否合理。 11、打开电源，制冰机开始工作，首先水泵开始运行（水泵有一个短时间的排空气过程）约2分钟后压缩机开始启动，机器进入制冰状态。 12、当冰块厚度达到设定的厚度时，制冰机冰板探针开始启动，电磁阀开始工作，水泵停止工作，热气进入蒸发器，约1.5分钟左右冰块下落。在冰块下落时，使落冰档板翻转并打开磁簧开关。当磁簧开关重新闭合时，制冰机进入再一次制冰过程。 13、制冰机压缩机在整个制冰和脱冰过程中都不停机。 14、当制冰机储冰桶内冰满，磁簧开关不能自动闭合时，制冰机自动停止工作，当取走足够的冰块，制冰机磁簧开关重新闭合后，延时3分钟后制冰机启动，重新进入制冰过程。

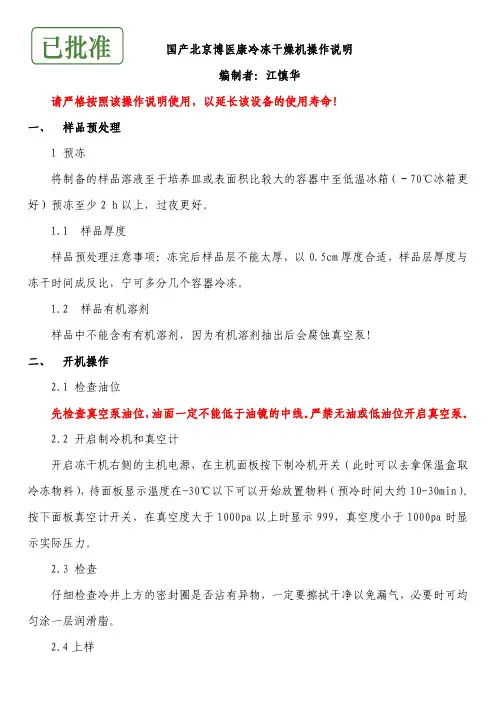

国产北京博医康冷冻干燥机操作说明 编制者：江慎华 请严格按照该操作说明使用，以延长该设备的使用寿命！ 一、样品预处理 1预冻 将制备的样品溶液至于培养皿或表面积比较大的容器中至低温冰箱（－70℃冰箱更好）预冻至少2 h以上，过夜更好。 1.1样品厚度 样品预处理注意事项：冻完后样品层不能太厚，以0.5cm厚度合适，样品层厚度与冻干时间成反比，宁可多分几个容器冷冻。 1.2样品有机溶剂 样品中不能含有有机溶剂，因为有机溶剂抽出后会腐蚀真空泵！ 二、开机操作 2.1 检查油位 先检查真空泵油位，油面一定不能低于油镜的中线。严禁无油或低油位开启真空泵。 2.2 开启制冷机和真空计 开启冻干机右侧的主机电源，在主机面板按下制冷机开关（此时可以去拿保温盒取冷冻物料），待面板显示温度在-30℃以下可以开始放置物料（预冷时间大约10-30min）。按下面板真空计开关，在真空度大于1000pa以上时显示999，真空度小于1000pa时显示实际压力。 2.3 检查 仔细检查冷井上方的密封圈是否沾有异物，一定要擦拭干净以免漏气，必要时可均匀涂一层润滑脂。 2.4上样
