四川师范大学成都学院通信工程学院 基于STM32的简易电子计算器设计与实现---实验综合设计报告 学生姓名陶龑 学号2016301033 所在学院通信工程学院 专业名称嵌入式系统课程设计 班级2014级软件班 指导教师刘强 成绩 四川师范大学成都学院 二○一六年十一月
基于STM32的简易电子计算器设计与实现内容摘要：电子计算器即将传统意义上的计算器进行电子化和数字化，为其减少时间误差和体积，并提供更多的扩展实用功能，从而使电子计算器的应用更加广泛。在经过资料的查找与收集后，本论文以该理念设计了一款基于STM32芯片作为核心控制器，使用Keil5平台，以C语言为基础进行软件编程的简易电子计算器，其内在TFT-LCD液晶屏进行输出，以四个按键进行输入，从而实现显示输入数据以及加减乘除运算的基本功能。 通过软件程序的编写、硬件电路原理的实现、电子计算器正常工作的流程、原理图仿真实现、硬件实物的安装制作与硬件实物的调试过程，该简易电子计算器现可用于日常生活和工作中。 关键词：简易电子计算器STM32 C语言Keil5
Design and implementation of Multi Function Electronic Clock based on STM32 Abstract: The traditional electronic calculator calculator for electronic and digital, to reduce the time error and volume, and provide more extended utility function, so that the more extensive application of electronic calculators. After searching and collecting data, in this paper, the concept of a design based on STM32 chip as the core controller, using Keil5 platform, simple electronic calculator based on C language software programming, the TFT-LCD LCD screen for input and output, with four keys, so as to realize the display of input data and the basic the function of add, subtract, multiply and divide operations. Through the software program, hardware circuit principle of the electronic calculator realization, normal work process and the principle of graph simulation, hardware installation and hardware debugging process, the simple electronic calculator is used in daily life and work. Key words: Simple electronic calculator STM32 language C Keil5
SP601 Hardware User Guide UG518 (v1.7) September 26, 2012
? Copyright 2009–2012 Xilinx, Inc. Xilinx, the Xilinx logo, Artix, ISE, Kintex, Spartan, Virtex, Zynq, and other designated brands included herein are trademarks of Xilinx in the United States and other countries. All other trademarks are the property of their respective owners. DISCLAIMER The information disclosed to you hereunder (the “Materials”) is provided solely for the selection and use of Xilinx products. To the maximum extent permitted by applicable law: (1) Materials are made available “AS IS” and with all faults, Xilinx hereby DISCLAIMS ALL WARRANTIES AND CONDITIONS, EXPRESS, IMPLIED, OR ST ATUTORY, INCLUDING BUT NOT LIMITED TO WARRANTIES OF MERCHANTABILITY, NON-INFRINGEMENT, OR FITNESS FOR ANY PARTICULAR PURPOSE; and (2) Xilinx shall not be liable (whether in contract or tort, including negligence, or under any other theory of liability) for any loss or damage of any kind or nature related to, arising under, or in connection with, the Materials (including your use of the Materials), including for any direct, indirect, special, incidental, or consequential loss or damage (including loss of data, profits, goodwill, or any type of loss or damage suffered as a result of any action brought by a third party) even if such damage or loss was reasonably foreseeable or Xilinx had been advised of the possibility of the same. Xilinx assumes no obligation to correct any errors contained in the Materials, or to advise you of any corrections or update. Y ou may not reproduce, modify, distribute, or publicly display the Materials without prior written consent. Certain products are subject to the terms and conditions of the Limited Warranties which can be viewed at https://www.doczj.com/doc/1110178053.html,/warranty.htm; IP cores may be subject to warranty and support terms contained in a license issued to you by Xilinx. Xilinx products are not designed or intended to be fail-safe or for use in any application requiring fail-safe performance; you assume sole risk and liability for use of Xilinx products in Critical Applications: https://www.doczj.com/doc/1110178053.html,/warranty.htm#critapps. Revision History The following table shows the revision history for this document. Date Version Revision 07/15/09 1.0Initial Xilinx release. 08/19/09 1.1?Added Appendix B, VITA 57.1 FMC LPC Connector Pinout. ?Updated Figure1-17. ?Updated Table1-4, Table1-19, and Table1-22. ?Added introductory paragraph to Appendix C, SP601 Master UCF. ?Miscellaneous typographical edits and new user guide template. 05/17/10 1.2?Updated Figure1-1, Figure1-2, Figure1-14, Figure1-18, Table1-9, Table1-1, Table1-11, and Table1-16. ?Added Figure1-7, Figure1-8, and Table1-13. ?Updated 9. VITA 57.1 FMC-LPC Connector, page25, Appendix B, VITA 57.1 FMC LPC Connector Pinout, and Appendix C, SP601 Master UCF. 06/16/10 1.3Reversed order of 15. Configuration Options and 16. Power Management. Updated 1. Spartan-6 XC6SLX16-2CSG324 FPGA and 2. 128 MB DDR2 Component Memory. Added Table1-26. Added UG394, Spartan-6 FPGA Power Management User Guide to Appendix D, References. 09/24/10 1.4Added Power System Test Points, including Table1-25. 02/16/11 1.5Added note and revised header description to indicate the I/Os support LVCMOS25 signaling on page34. Revised oscillator manufacturer information from Epson to SiTime on page page23 and page51. 07/18/11 1.6Corrected wording from “PPM frequency jitter” to “PPM frequency stability” in section Oscillator (Differential), page23. Added Table1-15, page27. 09/26/12 1.7Added Regulatory and Compliance Information, page53. SP601 Hardware User Guide https://www.doczj.com/doc/1110178053.html, UG518 (v1.7) September 26, 2012

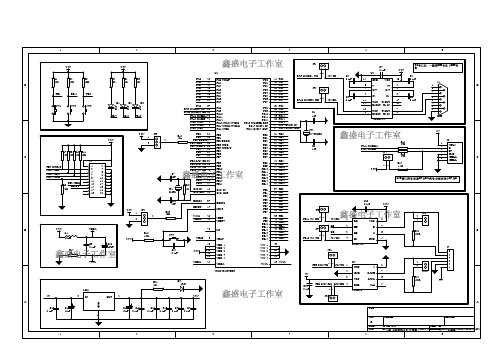

STM32的基本系统主要涉及下面几个部分： 1、电源 1)、无论是否使用模拟部分和AD部分，MCU外围出去VCC和GND，VDDA、VSSA、Vref(如果封装有该引脚)都必需要连接，不可悬空； 2)、对于每组对应的VDD和GND都应至少放置一个104的陶瓷电容用于滤波，并接该电容应放置尽量靠近MCU； 2、复位、启动选择 1)、Boot引脚与JTAG无关。其仅是用于MCU启动后，判断执行代码的起始地址； 2)、在电路设计上可能Boot引脚不会使用，但要求一定要外部连接电阻到地或电源，切不可悬空； 3、调试接口 4、ADC 1)、ADC是有工作电压的，且与MCU的工作电压不完全相同。MCU工作电压可以到2.0V～3.6V，但ADC模块工作的电压在2.4V～3.6V。设计电路时需要注意。 5、时钟 1)、STM32上电默认是使用内部高速RC时钟(HSI)启动运行，如果做外部时钟(HSE)切换，外部时钟是不会运行的。因此，判断最小系统是否工作用示波器检查OSC是否有时钟信号，是错误的方法； 2)、RTC时钟要求使用的32.768振荡器的寄生电容是6pF，这个电容区别于振荡器外部接的负载电容； 5、GPIO 1)、IO推动LED时，建议尽量考虑使用灌电流的方式。 2)、在Stop等低功耗模式下，为了更省电，通常情况下建议GPIO配置为带上拉的输出模式，输出电平由外部电路决定； 6、FSMC 1)、对应100pin或144pin,FSMC的功能与I2C是存在冲突的，如果FSMC时钟打开，I2C 1的硬件模式无法工作。这在STM32F10xxx的勘误表中是有描述的。 ST官方推荐的几大主流开发板的原理图，在画电路的时候可以做为参考依据： 1、IAR https://www.doczj.com/doc/1110178053.html, 1)、STM32F103RBT6 点击此处下载ourdev_606049.pdf(文件大小:208K)(原文件名:IAR_STM32_SK_revB.pdf)
海南大学 毕业论文（设计） 题目：基于stm32的智能小车设计学号：20112834320005 姓名：陈亚文 年级：2011级 学院：应用科技学院（儋州校区） 学部：工学部 专业：电子科学与技术 指导教师：张健 完成日期：2014 年12 月 1 日
摘要 本次试验主要分析了基于STM32F103微处理器的智能小车控制系统的系统设计过程。此智能系统的组成主要包括STM32F103控制器、电机驱动电路、红外探测电路、超声波避障电路。本次试验采用STM32F103微处理器为核心芯片，利用PWM技术对速度以及舵机转向进行控制，循迹模块进行黑白检测，避障模块进行障碍物检测并避障功能，其他外围扩展电路实现系统整体功能。小车在运动时，避障程序优先于循迹程序，用超声波避障电路进行测距并避障，在超声波模块下我们使用舵机来控制超声波的发射方向，用红外探测电路实现小车循迹功能。在硬件设计的基础上提出了实现电机控制功能、智能小车简单循迹和避障功能的软件设计方案，并在STM32集成开发环境Keil下编写了相应的控制程序，并使用mcuisp软件进行程序下载。 关键词：stm32;红外探测;超声波避障;PWM;电机控制
Abstract This experiment mainly analyzes the control system of smart car based on microprocessor STM32F103 system design process. The composition of the intelligent system mainly including STM32F103 controller, motor drive circuit, infrared detection circuit, circuit of ultrasonic obstacle avoidance. This experiment adopts STM32F103 microprocessor as the core chip, using PWM technique to control speed and steering gear steering, tracking module is used to detect the black and white, obstacle avoidance module for obstacle detection and obstacle avoidance function, other peripheral extended circuit to realize the whole system function. When the car is moving, obstacle avoidance program prior to tracking, using ultrasonic ranging and obstacle avoidance obstacle avoidance circuit, we use steering gear under ultrasonic module to control the emission direction of ultrasonic, infrared detection circuit is used to implement the car tracking function. On the basis of the hardware design is proposed for motor control function, simple intelligent car tracking and obstacle avoidance function of software design, and in the STM32 integrated development environment under the Keil. Write the corresponding control program, and use McUisp program download software. Keywords：STM32；Infrared detection；Ultrasonic obstacle avoidance；PWM；Motor control
基于STM32的激光虚拟键盘的硬件设计 摘要：随着科技的进步，人们对电影银幕上曾经出现过的各种高新科技产品的 追求越来越强烈，虚拟化、全息技术和云计算作为未来科技的标向，目前已炙手 可热。大到国家工业军事设备，小到身边随处可见的办公生活用品，无一不在向 这个方向发展，我们的课题——激光投影键盘便是顺从了这样的一个发展方向。 关键词：红外光；图像信号定位编码；单片机 虚拟激光投影键盘，简称激光键盘，是虚拟键盘的一种。它是利用激光将键 盘投影在一个平面，以达到在随机环境中使用的功能。该虚拟键盘设备需要满足: 高亮度,可在正常室内照明环境下,显示出清晰的键盘图像; 高稳定性和安全性,可长 时间稳定运行,不对人体造成伤害; 满足低成本,便于推广的要求,从而替代传统的机 械式键盘。 1硬件系统总体方案设计 系统的硬件接口图如图3-1所示。主要电路包括：主控电路、OV7670摄像头电路、电源电路、显示电路、串口通讯电路、指示灯电路。 2 主控芯片的介绍 STM32F103RBT6单片机主要特点：程序储存器内存至少64K，足够本设计程 序的存储；工作电压3.3V，同时摄像头和TFT彩屏工作电压都是3.3V，可以在同 一电压下工作；晶振范围从4到16MHZ，通过PLL产生CPU时钟，主频可以达到72MHZ，速度快；具有两个18M位/秒SPI；3个USRT可供调试使用；JTAG接口 和串行单线调试提供在线下载和调试，为软件调试提供了很大的方便和节约时间；丰富的的I/O口，为彩屏、摄像头提供了接口资源等等；图3-2为STM32微控制 器的电路设计。一端接复位引脚另一端接3.3V的R3上拉电阻，起限流作用，单 片机采用按键复位的方法，高电平复位，当按键按下时，单片机复位被拉为高电平，从而实现单片机复位，在S1按键没按下的时候，复位引脚为高电平，当S1 按键按下时，复位引脚变为低电平，按键松开时，复位引脚再变为高电平，这个 过程复位引脚由高变低再变高，这就实现了硬件复位；C5电容除了过滤一些杂波防止乱复位，还可以在单片机刚刚上电的时候，电容的充放电过程，电平由低变高，从而实现了上电复位。 3 OV7670摄像头电路 OV7670带FIFO模块，是针对慢速的MCU能够实现图像采集控制推出的带 有缓冲存储空间的一种模块。带FIFO的摄像头比不带的多了个3M的缓存,可将 采集的数据暂存在这个缓存中,使用时读取缓存中的图像数据即可,因此可减少对 单片机采集图像数据时对MCU速度的要求。 接下来说明一下摄像头和单片机接口， GDN-----接地点 SIO_C---SCCB 接口的控制时钟 SIO_D---SCCB接口的串行数据输入（出）端 VSYNC---帧同步信号（输出信号） HREF----行同步信号（输出信号） PCLK----像素时钟（输出信号）

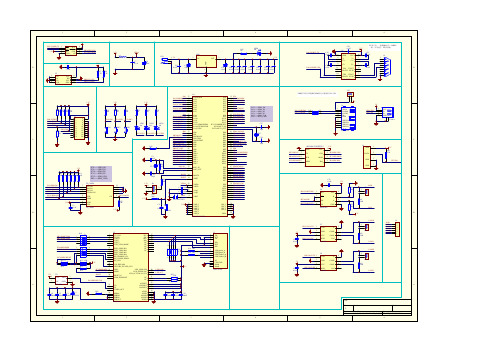

发现最近有关STM32硬件电路设计的帖子稍有增多，也许STM32对于大家来说还算比较新的东西的缘故吧。因ST 有一份应用笔记：AN2586 “STM32F10xxx hardware development:getting started”已经有很详细的描述了，之前也就没有就STM32的硬件电路设计在论坛上罗嗦什么。这次感觉很多网友都不太爱去ST 的官方网站上更新最新的Aplication note ，其实很多设计中需要注意的事项在官方提供的应用笔记中都有提到，这里就全当做一个总结吧。也欢迎有兴趣的和我（grant_jx@https://www.doczj.com/doc/1110178053.html, ）沟通电路设计的问题，希望大家相互学习进步，如果说错的地方，也欢迎提出。 STM32的基本系统主要涉及下面几个部分： 1、电源 1)、无论是否使用模拟部分和AD 部分，MCU 外围出去VCC 和GND ，VDDA 、VSSA 、Vref(如果封装有该引脚)都必需要连接，不可悬空； 2)、对于每组对应的VDD 和GND 都应至少放置一个104的陶瓷电容用于滤波，并接该电容应放置尽量靠近MCU ； 2、复位、启动选择 1)、Boot 引脚与JTAG 无关。其仅是用于MCU 启动后，判断执行代码的起始地址； 2)、在电路设计上可能Boot 引脚不会使用，但要求一定要外部连接电阻到地或电源，切不可悬空； 3、调试接口 4、ADC 1)、ADC 是有工作电压的，且与MCU 的工作电压不完全相同。MCU 工作电压可以到2.0V ～3.6V ，但ADC 模块工作的电压在2.4V ～3.6V 。设计电路时需要注意。 5、时钟 1)、STM32上电默认是使用内部高速RC 时钟(HSI)启动运行，如果做外部时钟(HSE)切换，外部时钟是不会运行的。因此，判断最小系统是否工作用示波器检查OSC 是否有时钟信号，是错误的方法； 2)、RTC 时钟要求使用的32.768振荡器的寄生电容是6pF ，这个电容区别于振荡器外部接的负载电容； 5、GPIO 1)、IO 推动LED 时，建议尽量考虑使用灌电流的方式。 2)、在Stop 等低功耗模式下，为了更省电，通常情况下建议GPIO 配置为带上拉的输出模式，输出电平由外部电路决定； 6、FSMC 1)、对应100pin 或144pin,FSMC 的功能与I2C 是存在冲突的，如果FSMC 时钟打开，I2C 1的硬件模式无法工作。这在STM32F10xxx 的勘误表中是有描述。 Generated by Foxit PDF Creator ? Foxit Software https://www.doczj.com/doc/1110178053.html, For evaluation only.
志峰物联公司版权所有技术支持QQ：498034132I STM32F107网络互联开发板V2.2硬件使用手册 版本号：A 拟制人：赵志峰 时间：2013年7月1 日
目录 1本文档编写目的 (1) 2硬件接口说明 (1) 3核心硬件电路说明 (2) 3.1电源电路 (2) 3.2按键与LED电路 (3) 3.3JTAG下载电路 (4) 3.4外扩存储电路 (5) 3.5RS232通讯电路 (5) 3.6RS485通讯电路 (6) 3.7CAN通讯电路 (6) 3.8USB电路 (6) 3.9DS18B20电路 (7) 3.10以太网接口电路 (8) 3.112.4G无线接口 (8) 4使用注意事项 (8)
1本文档编写目的 本使用手册是针对STM32F107网络互联开发板V2.2的硬件而编写的，包括硬件接口说明、核心硬件电路说明、使用注意事项等内容。 2硬件接口说明 该开发板的硬件结构如图1所示： STM32F107VCT6 LED USB OTG USB HOST DS18B20 图1硬件结构框图 开发板实物接口如图2所示： CAN2_L CAN2_H CAN1_L CAN1_H RS232RS485_B RS485_A 2.4G USB USB OTG USB 5V DS18B20JTAG CAN1 图2开发板硬件接口
注意：DS18B20的安装方向: DS18B20安装方式 3核心硬件电路说明 3.1电源电路 开发板供电方式有两种：5V电源适配器供电和USB供电。（1）5V适配器供电 直接将5V适配器插在J6上即可为板子供电，电路如图3所示：
基于STM32的多功能智能插座硬件设计 发表时间：2019-01-10T16:03:26.853Z 来源：《科技新时代》2018年11期作者：王逸俣竺伟勒曹栋飞 [导读] 本文结合当前市场智能家电的应用考虑和当下智能家居中智能插座的发展近况，设计了基于一种侵入式的智能插座工作状态的监测系统。 （衢州学院浙江衢州 324000） 摘要：本文结合当前市场智能家电的应用考虑和当下智能家居中智能插座的发展近况，设计了基于一种侵入式的智能插座工作状态的监测系统。针对市场上现有的智能或非智能的插座功能单一，没有保护功能和安全事故预防功能，不能对电器非正常状况进行监测与断电控制，无法满足用户对用电安全需求，以及其无线通信方式给家庭环境带来布线和信号辐射的问题，本文提出一种基于电力载波通信的多功能智能插座设计方案。 1.前言 该智能插座采用低功耗单片机STM32系列为控制核心、集成了电力线载波、电能计量、继电器等模块，具有电能计量、过流保护、电器状态监控、蜂鸣报警、摄像监看和充电保护等功能。采用电力载波通信技术，通过电力线传输数据，克服了无线传输信号衰减严重以及信号辐射的问题，同时不需要布设专用的传输线路，具有结构简单、通信距离较远、抗干扰能力强等特点。以多功能的智能插座作为系统监测设备，并将电器状态监测算法嵌入核心控制器中，无需将电器数据传输至终端进行处理，使电器状态监测系统结构更加简单，确保了系统的实时性，同时使家用电器可监测、可控制，满足了用户对多功能的需求，保证了用电安全，实现了传统家电的智能化和信息化，在智能家居中具有广阔的应用前景。 2.系统整体设计 基于载波通信的多功能智能插座系统结构图如图1所示，本设计以配备全速USB3.0接口，具有设备充电检测功能的STML32作为核心控制器，实现USB充电及保护功能，可连接免驱USB摄像头实现摄像监看功能；配合外部24位高精度电能计量芯片实现对电压、电流、频率、有用功、无用功等计量信息的检测并用于电能计量和电器状态监控；为确保安全，隔离强电，数据经由光电耦合传输至单片机；扩充EEPROM用于存储智能插座中需要存储的电器电量历史数据，用于实时电量统计，还可以用于电器状态监测算法的数据存储与计算；通信模块完成智能插座与外部设备的信息交互；开关驱动和继电器完成对用户电器供电和断电的控制；蜂鸣器用于异常情况的警报；可恢复过流保护器安置在插座电力入口处，保护插座；设计过流保护电路直接控制继电器，当电器出现非正常工作状态比如过流时，可及时断电，保护电器。 图1 智能插座硬件结构框图图2 智能插座系统接口图 MCU作为智能插座的核心控制器，通过来自终端的指令控制和协调各模块工作，如图2所示。通信模块作为智能插座与终端通信的核心，MCU接收来自终端的命令传输并进行执行；另外对处理后的数据包括电能计量数据、视频数据等都需要经过MCU转发再通过串口到通信模块进行远程传输。从存储空间上考虑，应要求MCU的SRAM至少存储2张或更多图片，即SRAM存储空间至少为72KB；从串口速率上考虑，图像数据通过MCU转发到通信模块，则要求MCU串口速率至少达到兆量级(按25倍压缩比计算为7M左右，改变压缩格式，增大压缩比，则可降低速率要求)才能满足实时传输的需求，如果摄像头像素高于30W，则对MCU和PLC串口速率要求更大。 4.结论 本设计预采用STM32系列处理器，需要配置4M字节Flash，并搭载了丰富的接口，有24个通用I/O端口供实际应用，使在IC内部进行TCP/IP等协议处理成为可能。本系统的实现对目前市场上的智能插座增加了安全控制功能。 参考文献： [1]肖宛昂．一种WiFi智能插座构成的智能家居[J].单片机与嵌入式系统应用，2014． [2]裴超.基于云计算的智能家居系统架构研究[J].软件导刊，2014． 作者简介：王逸俣，衢州学院2016级物联网工程专业学生；指导教师:陈佳泉。项目基金：国家大学生创新项目（201711488001）。
基于STM32的LED驱动电源设计 摘要 高亮LED是当今照明技术的重大进步。LED驱动电源的控制核心采用ARM系列微处理器STM32，实现LED驱动的智能控制。ARM系列微处理器的应用越来越广泛，其采用当前最先进的设计理念，使得性能大大提升。能使我们在微控制器、集成开发软件、编程语言等知识的学习和掌握水平，使我们在微控制器设计、软件编程等方面的应用能力得到全面训练和提高。 对于一般照明而言，人们更需要白色的的光源。作为一种新型的光源，LED具有无污染、长寿命、耐振动和抗冲击的鲜明特点。虽然白光LED的发光效率正在逐步提高，但是与LED灯配套的驱动器性能不佳，故障率高成了LED推广应用的瓶颈。因此众多厂家选用恒流方式驱动LED，从而设计的开关电源就需要一个能恒流的直流驱动电源。传统的开关电源控制集成电路具有效率高、输出稳定、可靠性高，并可实现远程控制等功能。完全适合用来驱动LED的开关电源。 本文主要通过设计一个恒流驱动电源来驱动LED。通过各种电力电子组件和电力电子电路组成一个恒流的电源，达到设计的要求。 关键词：LED，电源，驱动，STM32
STM32-based software design of the LED drive power Author : Dai Y uanwei Tutor : Zhang Yuxiang Abstract Bright LED lighting technology is today a major advancement. LED drive power control core with ARM family of microprocessor STM32, realization of LED-driven intelligent control.ARM family of microprocessor used more widely, which uses the most advanced design concepts, making the performance greatly enhanced.Allow us to micro-controllers, integrated development software, programming languages, such as knowledge, learning and mastery level, so that we in micro-controller design, software programming and other aspects of competency have been fully trained and improved. For general lighting purposes, people need white light.As a new type of light source, LED has no pollution, long life, resistance to vibration and shock of the distinct characteristics.Although the luminous efficiency white LED is gradually improving, but with LED lights matching drive poor performance, promote the use of LED failure rate has become the bottleneck.So many manufacturers use constant current mode to drive LED, and thus the design of switching power supply will need a constant current of the DC drive power.The conventional switching power supply control IC with high efficiency, output stability, high reliability, and offer features such as remote control.Entirely suitable for driving LED's switching power supply. In this paper, through the design of a constant current drive power to drive the LED.Through a variety of power electronic components and power electronic circuits to form a constant current power supply, to meet the design requirements. Key words: LED, Power , Drive, STM32
基于STM32的锂电池充放电系统的设计——硬件部分 专业：电子科学与技术学号：111100630 姓名：许金科 指导老师：曾益彬 摘要 锂电池的使用越来越广泛，为了能够充分发挥锂电池的性能，提高电池使用效率并延长电池寿命，需要设计一个锂电池充放电管理系统，该系统是以STM32为控制核心，通过使用RT9545来实现对电池保护。通过使用电源管理芯片BQ24230实现对锂电池充放电路径管理，通过使用电池电量检测芯片BQ27410来实现对电池剩余电池容量SOC、充电状态、电池电压、电池充放电电流、电池温度等参数的检测。通过使用DC-DC升压芯片LMR62421能够输出稳定的电压，实现对整个系统的供电，最后通过STM32实现对电池状态信息的读取与显示。 关键词：电池管理系统，SOC，充电方式 Lithium Battery Charging and Discharging System Design Based on STM32———Hardware Abstract More widespread use of lithium batteries, in order to give full play to the performance of lithium batteries, to improve battery efficiency and extend battery life, it need to design a lithium battery charge and discharge management system, which is based STM32 control core, through the use of RT9545 to realization of battery protection. By using the power management chip BQ24230 lithium battery charge and discharge path to achieve the management, through the use of battery detection chip BQ27410 to achieve the battery remaining battery capacity SOC, detection current, temperature and other parameters of the battery state of charge, battery voltage, battery charge and discharge. By using the DC-DC boost chip output stable voltage LMR62421 able to achieve power to the entire system, and finally through STM32 achieve read and display the battery status information. Key words：Battery Management System，SOC，Charge Mode
STM32F10x 硬件系统设计 1.1 供电 STM32F10x单片机的供电电压为2.0-3.6V，芯片内部集成了1.8V的稳压器为数字内核供电。当主电源Vdd关闭时，可以通过后备电池(Vbat)为实时时钟（RTC）和备份寄存器供电。 图？供电电源 l为提高ADC的转换精度，ADC单元可以单独由Vdda/Vssa来供电。独立的Vdda引脚可以单独滤波和屏蔽以不受PCB噪音干扰；Vssa引脚可以提供一个隔离的接地输入；如果芯片有单独的Vref-，它必须连接到Vssa，Vref+可以连接到Vdda，或者连接一个独立的精密外部参考电压以获得更好的精度，Vref+必须在2.4V和Vdda之间。 l为了在Vdd关闭时仍能保持备份寄存器的内容，Vbat引脚可以连接到一个由电池或者其它电源提供的备用电压，Vbat引脚同时也为RTC单元供电，使得RTC在主电源Vdd关闭时仍能正常运行；Vbat的开关由复位模块内的掉电复位（PDR）电路控制；在不采用备用电源的时候将Vbat连接到Vdd。 l如果使用了ADC，Vdd的供电范围为2.4-3.6V；如果没有使用ADC，Vdd 的供电电压可以是2.0-3.6V；通常情况先，Vdd采用3.3V的标准电压供电；l Vdd和Vss间必须采用陶瓷电容进行滤波；Vdda和Vssa之间必须采用10nF 和1uF以上的陶瓷电容进行滤波；单片机系统的供电方案和滤波电容PCB
布局参考设计如图？所示。 图？供电电源参考方案 图？电源滤波电容的PCB典型布局 l可编程电压监测器（PVD），用户可以通过寄存器编程，设置一个PVD监控阈值来监视Vdd，当Vdd低于阈值或者高于阈值时，产生一个事件和中断；这一特性在实际中可用作执行紧急关闭的任务。 l电源噪声的产生原理，数字电路在工作时，内部的晶体管工作在1和0的开关状态，当信号切换时，会有脉冲电流流经电源Vdd和地Vss；这类电流跳动非常剧烈，会导致Vdd和Vss间的电压变化，造成公用统一电源的外围电路运行不稳定；而且还会向外辐射能量，产生噪声干扰；因此有必要采用去耦合滤波电容来抑制噪声的产生，并且使电压波动不影响外围电路。 l获取电源的方法 220V交流电- AC-DC开关电源，线性电源；AC-DC+LDO的供电； 电池供电- DC-DC 太阳能/风能/机械发电- 功率跟踪，DC-DC电压变换，电源管理 其它能量采集手段- 温度/振动/..... 1.2复位 STM32集成了一个上电复位（POR）和掉电复位（PDR）电路，当Vdd达到2.0V
AN2834 应用笔记 如何在STM32F10xxx上 得到最佳的ADC精度 前言 STM32F10xxx微控制器产品系列，内置最多3个先进的12位模拟/数字转换模块(ADC)，转换时 间最快为1μs，这个ADC模块还具有自校验功能，能够在环境条件变化时提高转换精度。 在需要模拟/数字转换的应用中，ADC的精度影响到整个系统的质量和效率。为了能够达到应有 的精度，用户需要了解ADC误差是如何产生的和影响它的参数。 转换精度不是仅仅依赖于ADC模块的性能和功能，它与该模块周边应用环境的设计密切相关。 本文旨在帮助用户了解ADC误差的产生，以及如何提高ADC的精度，包含以下2个部分： ● 介绍了与ADC设计相关的，诸如外部硬件设计参数，和不同类型的ADC误差来源。 ● 提出一些设计上的建议，和如何在硬件方面减小误差的方法。 译注： 本译文的英文版下载地址为： https://www.doczj.com/doc/1110178053.html,/stonline/products/literature/an/15067.pdf
目录如何在STM32F10xxx上得到最佳的ADC精度目录 1ADC误差的种类3 1.1ADC模块自身相关的误差3 1.1.1偏移误差3 1.1.2增益误差4 1.1.3微分线性误差5 1.1.4积分线性误差6 1.1.5总未调整误差6 1.2与环境相关的ADC误差7 1.2.1电源噪声7 1.2.2电源稳压7 1.2.3模拟输入信号的噪声7 1.2.4ADC的动态范围与最大输入信号幅度严重不匹配7 1.2.5模拟信号源阻抗的影响8 1.2.6信号源的容抗与PCB分布电容的影响8 1.2.7注入电流的影响9 1.2.8温度的影响9 1.2.9I/O引脚间的串扰9 1.2.10EMI导致的噪声 10 2如何得到最佳的ADC精度 11 2.1减小与ADC模块相关的ADC误差的建议 11 2.2如何减小与外部环境相关的ADC误差 11 2.2.1减小电源噪声 11 2.2.2电源稳压的建议 12 2.2.3消除模拟输入信号的噪声 12 2.2.4将最大的信号幅度与ADC动态范围匹配 13 2.2.5模拟信号源的阻抗计算 14 2.2.6信号源频率条件与源电容和分布电容的关系 14 2.2.7温度效应补偿 15 2.2.8注入电流最小化 15 2.2.9减小I/O脚串扰 15 2.2.10降低EMI导致的噪声 16 2.2.11PCB的设计建议 16 2.2.12元器件的摆放与布线 18 3结论19
