高效空气过滤器更换标准（整理版）
2011-05-14
高效空气过滤器的更换标准（整理版）
本文取自某公司的内部管理规范，仅供参考：
1.每年定期检测洁净区域的风量、以及其他环境参数，在测定的同时对高效进行检测。
2.主要检测风速、终阻力以及泄露率。
3.当高效空气过滤器的风量下降为额定风量的75％需要更换高效。
4.当终阻力为初阻力的2倍时需要进行更换。
5.当风速低于0.35m/s时需要进行更换
6.DOP pao等我司无法自测的项目可外请测试。
高效过滤器更换
相关解答如下：
1 高效过滤器的使用寿命影响因素太多（如生产车间的湿度、粉尘情况、空调系统的持续/间歇运行模式、厂房设施的维护保养情况等），笼统的制定更换周期确实难，GMP标准好像也没有具体要求。建议根据验证结果确定，HVAC属于
药品生产的关键系统，每年要进行一次再验证，根据测定的风速、高效过滤器的检漏等情况确定是否更换，不堵、不漏、不霉，尘埃粒子、沉降菌（浮游菌）监测符合要求则无需更换。
3 高效过滤器要下降到额定风量的75%更换的问题,没有哪个规定里有这一条,理论上你们先检测洁净度,洁净度不合格时才对高效进行扫描,风速也可以用风速仪测试,GMP规定高效风速小于0.35时高效必须更换,一般洁净室设计时的送风量是额定风量的60%-80%,另外一个参数就是阻力了,阻力测试比较麻烦,要到技术夹层将送风口钻一个孔,因为安装时不会每个高效送风口都装压差表,这样测试阻力大于初阻力2倍就要更换,如果设计时用484*484*220的过滤器,那设计时就有问题,按你们房间大小回风量算,也许320*320*220就够。
3 <洁净厂房设计规范>所规定的高效过滤器更换条件：
1) 气流速度降到最低限.
2) 阻力达初阻值2倍
3) 出现无法修补的渗漏.
4 关于第3条的解答：无论是高效还是初/中效,当投入使用，并在系统中调节符合我们使用要求时（如阀门开启量、送风机送风量回风量等参数确定）我们测定并记录下这是初中高效过滤器的各项参数，如风速、阻力，然后再下次检测时，我们在确定系统没有变化后，才再次检测他们的风速、阻力，从而才能判断是否更换空气过滤器。但现实中，我们很可能没有确定和固定过这些参数（如在每个阀门上标记其开启大小），而是看到压差不合格，就随意调节回风窗大小，有时甚至调节送风阀门的开启度，从而破坏了整个系统的平衡。有点扯远了，回来继续说高效，最实用的检测方法是1.扫描风速，确定高效没有堵，且风速均匀并达到需要值；2，然后进行泄露测试，确定没渗漏就基本上算检测合格了。这是目前国内比较认可的做法。但DOP价格很高，所以不太可能每半年测一次，另外还有堵塞高效的风险。所以才提出测阻力的方法。也就是在每个高效目端安装压差计，或者开测试孔。然后通过阻力变化来确定是否需要更换高效。并且可是实现自动化监控。这据说是国外目前的做法。他们这样做后，高效过滤器的使用寿命可以达到3年以上。而我们国内高效寿命基本上可能不到1年。原因除了高效本身质量外，还与我们使用方法、检测方法等关系极大。
HEPA高效空气过滤器 一、简介 随着现代工业的进一步发展，各种精密设备得到广泛应用，并且随着环境污染的日益严重和人们环境意识的加强，空气质量已成为全世界关注的焦点，尤其在纳米时代扑面而来的今天，空气（气味）质量成为生产和生活中极为重要的元素。因此，空气过滤的应用范围愈加广泛。 我公司在总结多年过滤器生产经验的基础上，秉承“质量第一、用户至上”的宗旨，优化设计，精选世界上优质的过滤材料，先进的过滤器生产线加工、生产，推出了多种规格的空气过滤器，它是一种能够有效过滤、除去空气中存在的0.3微米以上的尘埃颗粒和细菌，从而达到净化空气、保持空气清新的有效过滤装置。产品性能均达到同行业先进水平，产品不但为国内广大用户所采用，还批量出口到国外。 二、结构 本产品主要由超细聚丙烯（PP）纤维滤纸或玻璃纤维滤纸（高效过滤）、无纺布（粗效过滤）、、热熔胶（固定）、密封胶、外框材料如纸壳边（密封作用）等构成。 玻璃纤维滤纸是由各种粗细、长短不一的玻璃纤维经过特殊的加工工艺生产而成，具有耐高温、效率高、容尘量大、稳定性好、寿命长等特点。早期的空气过滤器，特别是高效空气过滤器大都采用玻璃纤维滤纸，但是随着科技的发展和时代的进步，新型化纤滤材不断涌现，所以出现逐渐被化纤滤材取代的趋势，不过在高效过滤，特别是对洁净度要求非常严格的场合，仍以玻璃纤维过滤器居多。 70年代末发展起来的超细聚丙烯（PP）纤维滤纸，它是以聚丙烯（PP）为
原料熔喷无纺布而成的一种新型过滤材料，该产品纤维呈三维立体，单丝直径为2-18μm（一般为4μm），网状结构，降低了过滤阻力，增加了容尘量，是初、中、高效净化过滤材料的理想选择，该产品不仅可以净化空气，还可以进行液体过滤，油污过滤及处理，水净化等用途十分广泛，具有阻力小、重量小、容尘量大、经济环保的特点。 三、原理 空气中的尘埃粒子等，或随气流作惯性运动，或作无规则布朗运动，或受某种场力的作用而移动。当运动中的粒子撞到其它障碍物时，粒子与障碍物表面间的引力使它粘在障碍物上。 当空气中的悬浮颗粒物、微生物等随着气体流动经过过滤器产品时，由于过滤器用的滤纸是由杂乱交织的纤维组成的，所以这些杂乱交织的纤维即形成对粒子的无数道屏障，悬浮颗粒物、微生物等被过滤到纤维材料表面，而纤维间的空间允许气流顺利通过，这样即完成了“过滤空气”的过程。同时该产品的波纹状结构极大地增加了容尘量和使用寿命，从而达到净化空气、保持空气清新的目的。 四、特点 质量稳定、阻力小、效率高、容尘量大、便于更换、对环境适应性强。五、用途（微小尘粒去除） 该产品因其具有“高效过滤”的优异特性，被广泛应用于通风工程、医院手术室和无菌室、食品厂、半导体元器件厂、制药厂、家用空调、中央空调、吸尘器、空气清新机以及一些对空气洁净度有严格要求的场合。 六、性能指标 本产品过滤效率、阻力、容尘量、净化寿命等技术指标如下：
过滤器使用更换周期 空气过滤器是空调净化系统的核心设备，过滤器对空气形成阻力，随着过滤器积尘的增加，过滤器阻力将随着增大。当过滤器积尘太多，阻力过高，将使过滤器通过风量降低，或者过滤器局部被穿透，所以，当过滤器阻力增大到某一规定值时，过滤器将报废。因此，使用过滤器，要掌握合适的使用周期。在过滤器没有损坏的情况下，一般以阻力判定使用寿命。 过滤器的使用寿命除了取决于其本身的优劣，如：过滤材料、过滤面积、结构设计、初始阻力等，还与空气中的含尘浓度，实际使用风量，终阻力的设定等因素有关。 掌握合适的使用周期，必须了解其阻力的变化情况，首先必须了解如下定义： 1.额定初阻力：在额定风量下，过滤器样本、过滤器特性曲线或过滤器检测 报告所提供的初阻力。 2.设计初阻力：系统设计风量下，过滤器阻力（应由空调系统设计师提供）。 3.运行初阻力：系统运行之初，过滤器的阻力，如果没有测量压力的仪表， 就只能取设计风量下的阻力作为运行初阻力（实际运行的风量不可能完全等于设计风量）； 运行中应定期检查过滤器的阻力超出初阻力的情况，以决定何时更换过滤器。过滤器更换周期，见下表（仅供参考）：
特别说明：低效率过滤器一般使用粗纤维滤料，纤维间空隙大，过大的阻力有可能将过滤器上的积尘吹散，这种情况下，过滤器阻力不再增高，但过滤效率降到几乎为零，因此要严格控制粗效过滤器的终阻力值！ 确定终阻力要综合考虑几种因素。终阻力定的低，使用寿命短，长期更换费用（过滤器费用、人工费用，和废弃处理费用）相应就高，但运行能耗低，因此每种过滤器应该有最经济的终阻力值。 终阻力建议值： 过滤器越脏，阻力增长越快。过高的终阻力不意味着过滤器使用寿命会延长，过高阻力会使空调系统风量锐减。过高的终阻力是不可取的。 建议贵院洁净室过滤器清洗及更换周期表：
初中高效空气过滤器效率说明 ?时间：2011-1-24 16:49:19 ? 初中高效空气过滤器效率说明 空气过滤器效率：指空气过滤器从开始投入使用到使用一定时间后报废的加权平均过滤效率； 空气过滤器额定使用风量：过滤器在不同使用风量下有不同的阻力，一般在选择过滤器时要低于额定风量10%左右； 空气过滤器的阻力：如果能过滤掉污染物，就一定会产生阻力，而且，一个合格的过滤器随着使用时间的延长，其阻力会越来越大； 空气过滤器的使用寿命：一个过滤器的实际使用寿命指的是过滤器在保持额定的效率前提下，达到一定阻力的使用时间；如果一个过滤器不能够在使用过程中保持一定的过滤效率，那么就谈不上有什么使用寿命。 1、空气过滤器效率 所谓的过滤器分级效率，指的是在某一种检测方法前提下，对空气过滤器过滤效率进行分类的一种方法。不同的过滤器检测方法，得出同种过滤器过滤效率会不一样，分类级别也会有所区别。 目前在全世界被越来越多国家采用的标准对粗（初）、中效过滤器而言是欧洲标准EN799、对高效过滤器而言则是欧洲标准EN1822。中国国家标准目前生产厂家很少采用了。 过滤器的效率只能通过检测才能得知，国内目前一般粗、中、高中效过滤器在密封好的情况，均按供应商提供的滤材效率来定成品效率。亚高效、高效必须经过逐台检测，合格品才能出厂。
2、空气过滤器的额定风量 额定风量是在过滤器达到设计效率时的最大风量。对于过滤器的选择，我们希望在它小于额定风量运行，这样可以保证其效率的稳定。 需要说明的是，因市场的竞争，市面上有些厂家减少过滤器滤材的用量，以降低成本。制作出的过滤器达到额定风量情况下阻力增大且过滤效率降低，使送风系统负担加大，且主过滤器使用寿命大大减短。 一台合格的过滤器需要在较小阻力下达到额定风量，就需要在滤材滤速一定的情况下增大滤材面积，使之达到设计的额定风量。 3、过滤器阻力 初阻力：相同要求的初阻力越低越好： 确定过滤器终阻力的影响因素： a、过滤器机械强度； b、过滤器更换费用；
高效空气过滤器洁净区压差监测标准规程 高效空气过滤器洁净区压差监测标准规程 一.目的： 建立高效空气过滤器洁净区压差监测标准规程，通过对HVAC系统回、排、新风风量调整，使洁净区压差控制符合国家标准高效空气过滤器的洁净度要求，并采取有效监控方法，确保洁净区压差处于良好受控状态，最终保证洁净区不受外来环境污染或洁净区之间的交叉污染。 二.范围： 本标准适用于精烘包30万级空气过滤器洁净区压差的调整、监控、纠偏处理。包括四层洁净区，分别为JK101、JK201、JK301、JK401。 三.责任者： 1、洁净区操作人员：负责对洁净区的压差进行日常监测、记录，并将每天测试结果、压差异常情况及时反馈到HVAC系统操作人员； 2、HVAC系统操作人员：负责对洁净区压差、空调机组初、中效过滤器压差进行监控和报告压差异常情况，并配合HVAC系统维护人员，对压差实行纠偏； 3、HVAC系统维护人员：负责对洁净区的压差进行测试与调整，并对洁净区压差超标时，实行纠偏处理； 4、洁净区管理人员：对本规程的实施负责，对洁净区压差实行预警，并确保压差计进行必要的校验； 4、质量科：负责按规程要求，实行监督管理。 四.程序： 1、压差调整原则：
1.1超高效空气过滤器洁净厂房必须保持一定的正压，使外界未经净化的空气不会进入净化区域，保证洁净度。通过对不同净化级别要求的净化区域，实行不同的压差控制，达到净化分区的作用； 1.2同一洁净级别的洁净区，由于生产工艺实际情况，部份房间会产生大量粉尘、有害气体、蒸汽等，在保证与外界环境呈相对正压的状态下，还应保证与相邻的洁净区呈相对负压，以防止粉尘、有害气体、蒸汽等扩散，污染其它洁净区域； 1.3洁净区压差控制，是通过房间的送风量与回风量或排风量之间的差值来保证的。但是，在任何情况下，房间的送风量绝对不能小于回风量或排风量，否则，会造成房间与外界环境成绝对负压； 1.4洁净区压差调整，就是在已确定的送风量状态下，通过调整回风量或排风量的大小，来确定洁净区与外界环境、洁净区内房间与房间、房间与洁净走廊之间的压差大小，确保符合设计要求； 1.5洁净区各洁净室维持正压差的压差风量，需要由室外新风补充。新风比应根据洁净区内总送风量、总回风量计算得出，并在压差调节前，先调节新风比符合设计要求。 2、压差控制标准： 2.1维生素B2原料药生产的精烘包洁净区，共分四层，每层分别由独立的HVAC系统进行送风，共四个HV AC系统； 2.2精烘包洁净区内是生产非无菌原料药，按洁净级别划分为30万级。洁净区内的生产操作，有部份房间产尘，如接料、混合、内包等。有部份房间产热，如精制。有部份房间产生气体，如稀释沉降、抽洗等。涉及到产尘、产热、产气的区域，安装有捕尘和强排设施； 2.3根据以上情况，确定精烘包洁净区压差控制标准如下： 2.3.1洁净区相对于室外的压差，应≥10Pa； 2.3.2洁净区内产尘、产热、产气等区域，相对于相邻的洁净区的压差，应保持相对负压。 3、测定调整前的准备工作 3.1HVAC系统的送风、回风、排风和新风调整平衡后，可进行压差调整； 3.2准备测量仪器。测量仪器的精度及量程应能满足测试需要，并进行校准，以保证测定数据的准确性。回风、排风的测量，采用热球式风速仪测量风速，并根据空气过滤器的截面积计算风量。压差的测量，采用便携式微压差计测量。 3.3准备设计参数表、送、回、排风平面图、风量测试与调整记录、压差测试记录等； 4、压差调整方法 4.1初测各房间的回风口的回风量、强排风量； 4.2按设计要求调整各回风口的回风量(具体的调整方法与HVAC系统空气平衡调节规程中,对送风量的调整方法相同)； 4.3按设计要求，调整总回风阀，使总回风量符合设计要求； 4.4在送风、回风系统进行风量调整时，应同时测定与调整新风量，检查系统的新风比是否满足设计要求； 4.5总回风量符合设计要求后，采用压差计进行压差测定； 4.6在压差测定时，应保证洁净区各个房间门全部关闭，所有的强排、捕尘风机全部启动；
空气过滤器效率标准 一、空气过滤器的不同效率表示方法 当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。 最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。 1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下： 2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：
二、空气过滤器的规格与额定风量 各类过滤器的一些标准尺寸、风量及初阻力如下表： 空气过滤器的不同效率表示方法,空气过滤器的效率表示方法，空气过滤器效率
空气过滤器效率规格比较表，空气过滤器效率表示方法 容尘量：容尘量是在特定试验条件下，过滤器容纳特定人工粉尘的重量。所谓“特定”，指的是： a. 标准试验风洞，以及相关试验与测量设备； b. 比实际大气粉尘颗粒大得多的标准人工尘； c. 标准规定，或委托方与试验方商定的试验方法与计算方法； d. 委托方与试验方商定的终止试验的条件。 只有在试验条件相同时，才能根据容尘量来粗略估计哪只过滤器的使用寿命会比另一只更长一些。“容尘量”与过滤器实际容纳粉尘的重量没有直接对应关系，孤立的“容尘量”数据对用户没有任何意义。例如，一只过滤器的试验容尘量为600g，报废时它可能会容纳2.5kg的大气粉尘；另一只的容尘量为900g，到了你手里，它可能只能兜住1.5kg 粉尘。 过滤器厂家和专业试验室在评估一般通风用过滤器产品时，要对过滤器进行破坏性发尘试验，其主要目的是评估过滤器在整个试验过程中的平均效率。容尘量是通过这种试验得到的一组数据中的一个数据。如果某个实验室曾对一大批过滤器进行过发尘试验，试验者可以利用一批容尘量数据来比较相关的过滤器。外人很难搞清那些容尘量的实际意义。欧美大多数标准规定的试验终止条件是： 1、力达到初阻力的2倍或更高时； 2、瞬时过滤效率低于最高效率值的85%时。 大多数过滤器不会发生效率降低现象，只有蓬松的粗纤维（≥10mm）制成的G3以下和少量G4过滤器可能出现这种
JL-12型高效空气过滤器检测方法 一、简介 在净化系统中，高效空气过滤器是高洁净度空气净化的关键设备，对于过滤器生产厂家，出厂的高效空气过滤器要求进行逐台检漏。目前，通行的高效过滤器检测方法有光度计扫描法和计数扫描法，这两种检测方法虽然普及率高，但扫描效率低，劳动强度大，对于特定结构的过滤器（如W型过滤器）无法进行检测。因此，目前市场亟须一种操作简便，检测效率高，检漏可靠的检测设备。 JL-12型高效空气过滤器检漏台是我公司顺应市场发展的趋势，基于高效过滤器能过滤烟雾的原理，在烟缕检测的基础上，自行开发研制出的新型检测设备。 二、JL-12型高效空气过滤器检漏台技术参数 ◆额定电压：220V/380V50HZ ◆额定功率： 3.56KW ◆最大检测工件尺寸：1200x700x300mm ◆最小检测工件尺寸：300x300mm 三、JL-12型高效空气过滤器检漏台性能特点 ◆发烟颗粒粒径为0.3～0.5um,粒径分布均匀，与计数扫描法发尘粒径一 致，能够满足高效过滤器检漏要求。 ◆适用范围广，能对各类有隔板及无隔板高效过滤器进行检测。 ◆检测效率高，单台过滤器检测时间最短只需2秒，有效节省检测时间，降低生产生成本。 ◆符合环保要求，设备发出的烟雾对操作人员无任何伤害。检测过程中几乎 无烟雾外排现象，对周边环境无任何影响。 ◆电气控制系统采用PLC控制，操作简便，工作可靠性高。 ◆设备所用的原料消耗品价格低廉，检测成本可以忽略不计，是目前国内检 测高效空气过滤器性价比最高的检测设备。 四、JL-12型高效空气过滤器检漏台操作说明 4.1开机前检查所接电源应符合使用说明书的要求，清理检漏台上的杂物。
副本编号：***制药厂
一.目的： 建立高效空气过滤器更换规程，以明确为生产环境提供洁净空气的高效空气过滤器技术要求、购买与验收、安装及检漏、洁净度测试，最终保证空气洁净度符合规定要求。 二.范围： 1、本标准适用于***制药厂精烘包车间药品生产过程中，用于为生产环境提供洁净空气的空气过滤系统中高效空气过滤器的更换规定，包括以下部位： 1.1HVAC系统（又叫空气净化系统）； 1.2医药喷雾干燥塔进风过滤系统； 1.3医药气流粉碎进风过滤系统。 三.职责： 1、提取车间维修人员：按本标准要求，负责对高效空气过滤器的验收、存放，更换前的卫生清洁和更换，并配合检测人员检漏测试工作。 2、洁净区操作人员：按本标准要求，负责配合维修人员对洁净区卫生清洁和高效空气过滤器更换工作。 3、HVAC系统操作人员：负责按本标准要求，对高效空气过滤器安装前的空吹工作。 4、QC人员：负责对已安装的高效过滤器检漏、风量测试、洁净度检测，并出具测试记录。 5、医药工段长、提取车间主任：按本标准要求，负责对高效空气过滤器的购买计划申报，并组织验收、存放、安装、检漏、洁净度测试工作。 6、设备科：负责高效空气过滤器计划审核，并报公司设备部审批，记录收集与存档管理。 7、质量科：负责按本标准要求，对高效空气过滤器实行全过程监督管理。 四.引用文件 1、高效空气过滤器国家标准 GB13554-92 2、洁净厂房设计规范 GB50073-2001 3、洁净室施工及验收规范 JGJ71 90 五.定义： 1、高效空气过滤器（HEPA）：由滤芯、框架和密封垫组成。在额定风量下，对粒径大于等于0.3um粒子的捕集效率在99.9%以上及气流阻力在250Pa以下的空气过滤器。 2、有分隔板过滤器：滤芯是按所需深度将滤料往返折叠制成，在被折叠的滤料之间靠波纹分隔板支撑着，形成空气通道的过滤器。 3、无分隔板过滤器：滤芯是按所需深度将滤料往返折叠制成，但在被折叠的滤料之间是用纸带（或线、线状粘结剂或其他支撑物）支撑着，形成空气通道的过滤器。 4、检漏试验：检查空气过滤器及其与安装框架连接部位等的密封性试验。 5、洁净度测试：即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子
空气三级过滤器等级 C、T、A、H精密过滤器 C级精过滤器（Q级） 特点：支撑螺丝；保持滤芯稳定不受震荡；多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒，并具有减低压降功能；多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口；内，外滤芯皆防腐蚀。油雾剩余含量3ppm. 应用范围：气动工具，马达，气缸的前置过滤；精密过滤器的前置过滤；吸附式干燥机的前，后装置；保护自动控制系统。 材质：陶质滤芯 过滤杂质：3um 滤油含量：3PPM 最高温度：65度 功能：将压缩空气内大量的油气滤除到3PPM以内及滤除杂质颗粒3um。 T级精过滤器（P级） 特点：支撑螺丝；保持滤芯稳定不受震荡；内部弹性海绵具有前置过滤功能；超细玻璃纤维特殊设计的密度，直径及表面处理可过滤的固态粒子及液态微粒；外部海绵层吸收并排出油雾。内，外滤芯皆放腐蚀，油雾剩余含量. 应用范围：对使用有油式空压机如精密仪器，喷漆，食品和药物包装及电子制造业提供无油的压缩空气；前置或后置过滤。 材质：多层玻璃纤维滤芯 过滤杂质： 滤油含量： 最高温度：65度 功能：将压缩空气内大量的油气滤除到以内及滤除杂质颗粒。 A级精过滤器（S级） 特点：内外滤芯皆防腐蚀；涂膜封闭式海绵套筒进行预过滤和气流分散；多层矩阵复合玻璃纤维特殊设计的密度，可过滤的固态粒子及液态微粒；油雾剩余含量. 应用范围：关键应用场合的无油空气供应，气接触产品的场合。空气相关产品，传输，搅拌，电子元件制造，氨替换；前置或后置过滤。 材质：多层玻璃纤维滤芯 过滤杂质： 滤油含量： 最高温度：65度 功能：将压缩空气中的微量油气精密滤除至以内同时空气中杂质颗粒至，达到无油标准的高制品压缩空气。 H级高效精过滤器（C级） 特点：内外滤芯皆防腐蚀，极精细活性炭粉稳定层滤除绝大部分油蒸气；特殊设计复合纤维介质粘合微精活性炭粉，滤除的固态粒子及微态微粒；复合纤维层防止活性炭微粒位移，外涂膜封闭式海绵网筒防止纤维游移；在额定运行条件下，设计寿命2000小时；油雾剩余含量. 应用范围：食品，饮料，医药，医院及药物工厂；呼吸用空气；潜水保证作业，活性炭过滤，用于工作环境除菌除臭。 材质：活性炭滤芯
空气过滤器效率规格比较表 一、空气过滤器的不同效率表示方法 当被过滤气体中的含尘浓度以计重浓度表示时，则效率为计重效率;以计数浓度表示时，则效率为计效效率;以其它物理量作相对表示时，则为比色效率或浊度效率等。 最常用的表示方法是用过滤器进出口气流中的尘粒浓度表示的计数效率。 1.在额定风量下，按国家标准GB/T14295-93《空气过滤器》及GB13554-92《高效空气过滤器》的规定，不同过滤器的效率范围如下： 初效过滤器，对≥5微米粒子，过滤效率80>E≥20，初阻力≤50Pa 中效过滤器，对≥1微米粒子，过滤效率70>E≥20，初阻力≤80Pa 高中效过滤器，对≥1微米粒子，过滤效率99>E≥70，初阻力≤100Pa 亚高效过滤器，对≥0.5微米粒子，过滤效率E≥95，初阻力≤120Pa 高效过滤器，对≥0.5微米粒子，过滤效率E≥99.99，初阻力≤220Pa 超高效过滤器,对≥0.1微米粒子，过滤效率E≥99.999，初阻力≤280Pa 2.由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下： 按欧洲标准，粗效过滤器分为四级(G1~~G4)： G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1) G2 效率对粒径≥5.0μm,过滤效率50>E≥20% (对应美国标准C2~C4) G3 效率对粒径≥5.0μm,过滤效率70>E≥50% (对应美国标准L5) G4 效率对粒径≥5.0μm,过滤效率90>E≥70% (对应美国标准L6)
中效过滤器分为两级(F5~~F6)： F5 效率对粒径≥1.0μm,过滤效率50>E≥30% (对应美国标准M9、M10) F6 效率对粒径≥1.0μm,过滤效率80>E≥50% (对应美国标准M11、M12) 高中效过滤器分为三级(F7~~F9)： F7 效率对粒径≥1.0μm,过滤效率99>E≥70% (对应美国标准H13) F8 效率对粒径≥0.5μm,过滤效率90>E≥75% (对应美国标准H14) F9 效率对粒径≥0.5μm,过滤效率99>E≥90% (对应美国标准H15) 亚高效过滤器分为两级(H10、H11)： H10 效率对粒径≥0.5μm,过滤效率99>E≥95% (对应美国标准H15) H11 效率对粒径≥0.5μm,SEO,过滤效率99.9>E≥99%(对应美国标准H16) 高效过滤器分为两级(H12、H13)： H12 效率对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16) H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17) 二、空气过滤器的规格与额定风量 各类过滤器的一些标准尺寸、风量及初阻力如下表： 序号名称外形尺寸额定风量初阻力 1 粗效平板式过滤器 595X595X20 2500m3/h ≤50Pa 2 粗效折迭式过滤器 595X595X46 3600m3/h ≤50Pa 3 中效袋式过滤器 595X595X500 3600m3/h ≤80Pa 4 W型亚高效过滤器 610X610X292 3200m3/h ≤160Pa 5 有隔板高效过滤器 610X610X150 1000m3/h ≤220Pa
高效空气过滤器更换标准（整理版） 2011-05-14 高效空气过滤器的更换标准（整理版） 本文取自某公司的内部管理规范，仅供参考： 1.每年定期检测洁净区域的风量、以及其他环境参数，在测定的同时对高效进行检测。 2.主要检测风速、终阻力以及泄露率。 3.当高效空气过滤器的风量下降为额定风量的75％需要更换高效。 4.当终阻力为初阻力的2倍时需要进行更换。 5.当风速低于0.35m/s时需要进行更换 6.DOP pao等我司无法自测的项目可外请测试。 高效过滤器更换 相关解答如下： 1 高效过滤器的使用寿命影响因素太多（如生产车间的湿度、粉尘情况、空调系统的持续/间歇运行模式、厂房设施的维护保养情况等），笼统的制定更换周期确实难，GMP标准好像也没有具体要求。建议根据验证结果确定，HVAC属于
药品生产的关键系统，每年要进行一次再验证，根据测定的风速、高效过滤器的检漏等情况确定是否更换，不堵、不漏、不霉，尘埃粒子、沉降菌（浮游菌）监测符合要求则无需更换。 3 高效过滤器要下降到额定风量的75%更换的问题,没有哪个规定里有这一条,理论上你们先检测洁净度,洁净度不合格时才对高效进行扫描,风速也可以用风速仪测试,GMP规定高效风速小于0.35时高效必须更换,一般洁净室设计时的送风量是额定风量的60%-80%,另外一个参数就是阻力了,阻力测试比较麻烦,要到技术夹层将送风口钻一个孔,因为安装时不会每个高效送风口都装压差表,这样测试阻力大于初阻力2倍就要更换,如果设计时用484*484*220的过滤器,那设计时就有问题,按你们房间大小回风量算,也许320*320*220就够。 3 <洁净厂房设计规范>所规定的高效过滤器更换条件： 1) 气流速度降到最低限. 2) 阻力达初阻值2倍 3) 出现无法修补的渗漏. 4 关于第3条的解答：无论是高效还是初/中效,当投入使用，并在系统中调节符合我们使用要求时（如阀门开启量、送风机送风量回风量等参数确定）我们测定并记录下这是初中高效过滤器的各项参数，如风速、阻力，然后再下次检测时，我们在确定系统没有变化后，才再次检测他们的风速、阻力，从而才能判断是否更换空气过滤器。但现实中，我们很可能没有确定和固定过这些参数（如在每个阀门上标记其开启大小），而是看到压差不合格，就随意调节回风窗大小，有时甚至调节送风阀门的开启度，从而破坏了整个系统的平衡。有点扯远了，回来继续说高效，最实用的检测方法是1.扫描风速，确定高效没有堵，且风速均匀并达到需要值；2，然后进行泄露测试，确定没渗漏就基本上算检测合格了。这是目前国内比较认可的做法。但DOP价格很高，所以不太可能每半年测一次，另外还有堵塞高效的风险。所以才提出测阻力的方法。也就是在每个高效目端安装压差计，或者开测试孔。然后通过阻力变化来确定是否需要更换高效。并且可是实现自动化监控。这据说是国外目前的做法。他们这样做后，高效过滤器的使用寿命可以达到3年以上。而我们国内高效寿命基本上可能不到1年。原因除了高效本身质量外，还与我们使用方法、检测方法等关系极大。

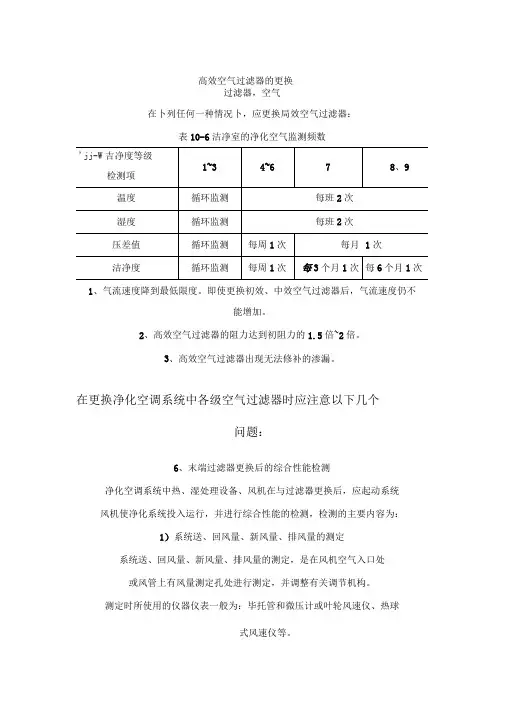

高效空气过滤器的更换 过滤器, 空气 在下列任何一种情况下，应更换高效空气过滤器： 表10-6洁净室的净化空气监测频数 1、气流速度降到最低限度。即使更换初效、中效空气过滤器后，气流速度仍不 能增加。 2、高效空气过滤器的阻力达到初阻力的1.5倍~2倍。 3、高效空气过滤器出现无法修补的渗漏。 在更换净化空调系统中各级空气过滤器时应注意以下几个 问题： 6、末端过滤器更换后的综合性能检测 净化空调系统中热、湿处理设备、风机在与过滤器更换后，应起动系统风机使净化系统投入运行，并进行综合性能的检测，检测的主要内容为： 1）系统送、回风量、新风量、排风量的测定 系统送、回风量、新风量、排风量的测定，是在风机空气入口处 或风管上有风量测定孔处进行测定，并调整有关调节机构。 测定时所使用的仪器仪表一般为：毕托管和微压计或叶轮风速仪、热球 式风速仪等。
2）洁净室内气流速度及均匀性的测定 单向流洁净室，垂直单向流洁净室在高效过滤器下方10cm处（美国标准定为30cm）和距地坪80cm工作区水平平面上进行测定，测点间距 ≯2m，测点数不少于10个。 非单向流洁净室（即乱流洁净室）内气流速度，一般为测定送风口下方10cm处风速，测点数可根据送风口的大小适当布置即可（一般为1~5个 测点）。 3）室内空气温度和相对湿度的检测 （1）室内空气温度和相对湿度测定之前，净化空调系统应已连续运行至少24h，对于有恒温要求的场所，根据对温度和相对湿 度波动范围的要求，测定宜连续进行8h以上。每次测定间隔 不大于30min。 （2）根据温度和相对湿度的波动范围，应选择相应的具有足够精 度的仪表进行测定。 （3）室内测点一般布置在以下各处： a、送、回风口处 b、恒温工作区内具有代表性的地点 c、室中心 d、敏感元件处 所有测点宜在同一高度处，离地坪0.8m，也可以根据恒温区的大小，分别布置在离地不同高度的几个平面上，测点距外表面应大于0.5m。 4）室内气流流型的检测 对于室内气流流型的检测，实际是检查洁净室内的气流组织方式是否能满足洁净室洁净度的一个关键问题，如果洁净室内的气流流型不能满足气流组织的要求，则洁净室内的洁净度也不会或很难达到要求。

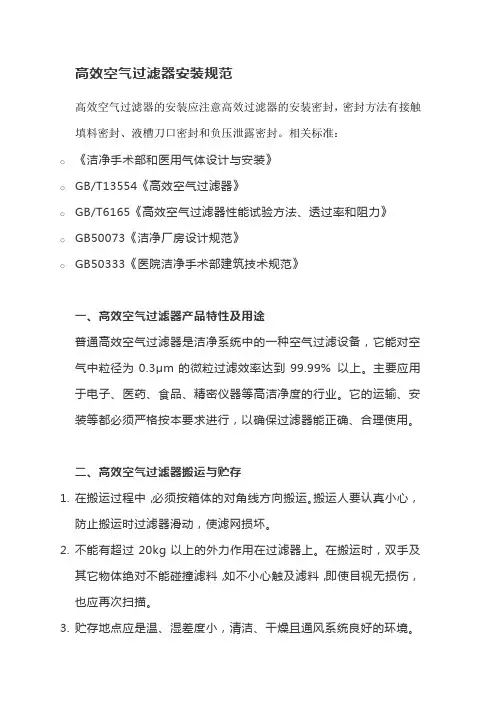

高效空气过滤器安装规范 高效空气过滤器的安装应注意高效过滤器的安装密封，密封方法有接触填料密封、液槽刀口密封和负压泄露密封。相关标准： o《洁净手术部和医用气体设计与安装》 o GB/T13554《高效空气过滤器》 o GB/T6165《高效空气过滤器性能试验方法、透过率和阻力》 o GB50073《洁净厂房设计规范》 o GB50333《医院洁净手术部建筑技术规范》 一、高效空气过滤器产品特性及用途 普通高效空气过滤器是洁净系统中的一种空气过滤设备，它能对空气中粒径为0.3μm的微粒过滤效率达到99.99% 以上。主要应用于电子、医药、食品、精密仪器等高洁净度的行业。它的运输、安装等都必须严格按本要求进行，以确保过滤器能正确、合理使用。 二、高效空气过滤器搬运与贮存 1.在搬运过程中，必须按箱体的对角线方向搬运。搬运人要认真小心， 防止搬运时过滤器滑动，使滤网损坏。 2.不能有超过20kg以上的外力作用在过滤器上。在搬运时，双手及 其它物体绝对不能碰撞滤料，如不小心触及滤料，即使目视无损伤，也应再次扫描。 3.贮存地点应是温、湿差度小，清洁、干燥且通风系统良好的环境。
4.贮存期限超过三年以上的应进行重新测试。 三、高效空气过滤器安装与调整 1.高效空气过滤器应安装在常温、常压、常湿的环境中。如果工作条 件恶劣，必然使过滤器寿命缩短，甚至安装后不能正常工作。安装前应先检测过滤器外观有无变形、破损、滤料有无损伤，如发现以上情况应及时与销售公司联系。 2.安装过程中一定要注意过滤器与安装框架（或箱体）之间的密封性。 3.更换过滤器时必须把静压箱或送风管内壁四周彻底擦拭干净，以免 箱壁上的铁锈和尘粒等落在过滤器上，造成滤料破损。 4.安装时务必注意过滤器的气流方向，可按过滤器标签上风向标识“” 安装。箭头方向为过滤器出风面。 5.安装时用手托住四周边框，慢慢移进送风口内，不能用手和头顶住 滤料，以免滤料断裂，影响过滤效率（如图）安装时用手托住四周边框，慢慢移进送风口内，不能用手和头顶住滤料，以免滤料断裂，影响过滤效率. 四、高效空气过滤器使用寿命与维修 a.一般情况下，当过滤器的终阻力为初阻力的2倍时，应进行更换。 b.平时应定期对洁净区域进行洁净度检测，所检测的数据应满足洁净 厂房的设计要求。如达不到要求时，应对过滤器进行扫描以及对系统的密封性进行检查。如过滤器泄漏，则应补胶或更换。系统长期停用后再次使用时，应对洁净室进行扫描。
压缩空气过滤器 精密过滤器滤芯精细分级： C 主管路过滤器能除去大量的液体及3μm以上固体微粒，达到最低残留油分含量仅5ppm，有少量的水分、灰尘和油雾。用于空压机，后部冷却器之后，其它过滤器之前，作一般保护之用；用于冷干机之前，作前处理装置。 T 空气管路过滤器能滤除小至1μm的液体及固体微粒，达到最低残油分含量仅0.5ppm，有微量水分、灰尘和油雾。用于A级过滤器之前作前处理之用；冷干机和吸干机之后，进一步提高空气质量。 A 超高效除油过滤器能滤除小至0.01μm的液体及固体微粒，达到最低残油含量仅 0.001ppm，几乎所有的水分、灰尘和油都被去除。用于H级过滤和吸干机之前，起保护作用，冷干机之后，确保空气中不含油。 H 活性炭过滤器能滤除小至0.01μm的油雾及碳氢化合物，达到最低残油含量仅 0.003ppm，不含水分、灰尘和油，无臭无味。起最后一道过滤作用，供一些必须使用高质量高质量空气的单位，如食品工业、呼吸、无菌包装等。 我公司专业生产压缩空气精密过滤器(铁壳、铝壳)在消化吸收国内外先进技术的基础上，结合国内实际工况特点，有10公斤、30公斤、40公斤等各种压力和处理量的冷干机、吸干机、精密过滤器、气液分离器、后部冷却器等净化设备 为各类有油、无油空气压缩机提供最佳的后处理净化产品。 F9级主管路滤芯 可拆洗的不锈钢网状核心用离心力10U或更大固体及液体微粒，可替换的玻璃纤维完全过滤3U或更大固体及液体微粒，重力作用将水分带到滤器底部并排除油雾剩余含量5ppm。F7级主管路滤芯 滤芯内外层防腐蚀保护多层玻璃纤维及微纤维过滤1U以上固体及液体微粒，环氧聚脂保护的多层玻璃纤维聚洁油雾并过滤固态微粒油雾剩余含量1ppm。 F5级主管路滤芯 滤芯内外层防腐蚀保护多层玻璃纤维及微纤维，过滤大微粒，为下阶段过滤复合纤维层进一步聚洁微油雾，外层紧附海绵网套去除0.01u或更大固态及液态微粒，去除99.99+%微油雾，油雾剩余含量0.01ppm。 F3级主管路滤芯 滤芯内外层防腐蚀保护内外部弹性海绵层具有前置过滤功能符合微玻璃纤维特殊设计的密度、直径及表面处理超过精过滤油雾外层紧附海绵网套去除0.01u或更大固态及液态微粒，去除99.99+%微油雾，油雾剩余含量0.001ppm。 F1级主管路滤芯
We Make Compressed Air Work 压缩空气干燥过滤器 使用说明书 目录 1、 产品概括 (1) 2、 产品工作原理 (1) 3、 使用说明 (2) 4、 安装 (2) 5、 安装尺寸 (4) 6、 安全规则 (5) 7、 维护保养 (5) 8、 更换滤芯 (6) 9、 售后服务 (6) 10、 质量保修 (6)
一、产品概括 压缩空气是现代化最为重要的动力源，因为它具有灵活性，并且可靠。但是，压缩空气中所存在的油、冷凝水及尘埃等会导致用气设备受到不同程度的损环，因而产生高额的维修费用，产品质量也受到一定的影响。随着当今高科技工业的不断的发展，对于气源质量的要求也越来越高。 NEUTEK过滤器是在美国本土生产的压缩空气干燥过滤器，专门针对解决存在严重油、水、粉尘的压缩空气系统所设计。美国NEWTECH公司拥有多项专利，具有超过十余年的压缩空气过滤器生产、销售经验，产品畅销世界各地。 压缩空气干燥过滤器是工厂或实验室仪表用气的品质提高必不可少的过滤设备。NEUTEK?品牌过滤器又是这过滤器中有12种专利产品的新型设备,它包括上盖、中壳和下壳，上盖和中壳均设置有两个圆孔，上盖和中壳的两个对应圆孔之间并排连接有两个铝桶，形成第一过滤室和第二过滤室，下壳的下端用连接头连接有排水装置，排水装置设置有浮球。第一过滤室设置有由环保塑胶丝制造的第一滤芯过滤材料。第二过滤室设置有由不锈钢丝与特殊棉织造的第二滤芯过滤材料。本实用新型采用了以上两级三段式过滤结构，即第一过滤室和第二过滤室以及中壳形成三段式过滤结构，第一过滤器和第二过滤器形成两级过滤方式，过滤器中设置有特殊的过滤材料，使得整个压缩过程可以将空气中的水、油、铁锈以及其它杂项彻底的过滤掉，其过滤效率可以达到99.9％。 二、工作原理 1．携带含有灰尘、油、铁锈和水分等有害物质的 压缩空气，进入NEWTEK干燥器第一级过滤 装置。 2．当压缩空气通过第一级筒状网眼过滤时产生聚 结效应，大一点的颗粒将被吸附在滤材上，并 且水分会凝结成较大的水滴。 3．进入分离时，压缩空气速度减缓，使得颗粒再一 次聚集，水雾在一个蜂窝状的聚水器上。 4．载着杂质颗粒的水沿底部流到排水的装置，通过 自动或电动排水阀将其排出。 5．压缩空气中的95%以上的水滴、油滴以及大颗粒
高效过滤器的更换标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
高效空气过滤器的更换 , 在下列任何一种情况下，应更换高效空气过滤器： 表10-6洁净室的净化空气监测频数 能增加。 2、高效空气过滤器的阻力达到初阻力的倍~2倍。 3、高效空气过滤器出现无法修补的渗漏。 在更换净化空调系统中各级空气过滤器时应注意以下几个问题： 6、末端过滤器更换后的综合性能检测 净化空调系统中热、湿处理设备、风机在与过滤器更换后，应起动系统风机使净化系统投入运行，并进行综合性能的检测，检测的主要内容
为： 1）系统送、回风量、新风量、排风量的测定 系统送、回风量、新风量、排风量的测定，是在风机空气入口处或风管上有风量测定孔处进行测定，并调整有关调节机构。 测定时所使用的仪器仪表一般为：毕托管和微压计或叶轮风速仪、热球 式风速仪等。 2）洁净室内气流速度及均匀性的测定 单向流洁净室，垂直单向流洁净室在高效过滤器下方10cm处（美国标准定为30cm）和距地坪80cm工作区水平平面上进行测定，测点 间距≯2m，测点数不少于10个。 非单向流洁净室（即乱流洁净室）内气流速度，一般为测定送风口下方10cm处风速，测点数可根据送风口的大小适当布置即可（一般为1~5 个测点）。 3）室内空气温度和相对湿度的检测 （1）室内空气温度和相对湿度测定之前，净化空调系统应已连续运行至少24h，对于有恒温要求的场所，根据对温度和相对 湿度波动范围的要求，测定宜连续进行8h以上。每次测定 间隔不大于30min。 （2）根据温度和相对湿度的波动范围，应选择相应的具有足够精
高效过滤器试验方法 1）钠焰法Sodium Flame 源于英国，中国通行，欧洲部分国家于20世纪70-90年代实行。 试验尘源为单分散相氯化钠盐雾。“量”为含盐雾时氢气火焰特征光的光强。主要测试仪器为光度计。 原理（GB/T6165-2008）：用雾化干燥的方法人工发生氯化钠气溶胶，气溶胶颗粒的质量中值直径约为0.5μm。将过滤器上下游的氯化钠气溶胶采集到燃烧器中并在氯化钠火焰下燃烧，将燃烧产生的钠焰光转变为电流信号并由光电测量仪检测，电流值代表了氯化钠气溶胶的质量浓度，用测定的电流值即可求出过滤器的过滤效率。随着扫描法的普及，欧洲已经不再使用钠焰法。 相关标准：英国BS3928-1969，欧洲Eurovent 4/4，我国有GB/T6165-2008。 2) 油雾法Oil Mist 原西德，原苏联，和中国采用过该方法。 尘源为油雾。“量”为含油雾空气的浊度。仪器为浊度计。以气样的浊度差别来判定过滤器对油雾颗粒的过滤效率。 原理（GB/T6165-2008）：在规定的试验条件下，用汽轮机油通过汽化—冷凝式油汽发生炉人工发生油雾气溶胶，气溶胶粒子的质量平均直径为0.28μm~0.34μm。使经过与空气充分混合的油雾气溶胶通过被测过滤器，分别采集过滤器上下游的气溶胶，通过油雾仪（或浊度计）测量其散躲光强度。散射光强度的大小与气溶胶浓度成正比，由此即可求出过滤器的过滤效率。 德国规定用石蜡油，油雾粒径为0.3～0.5mm。中国标准规定的油雾平均重量直径为0.28～0.34mm，对油的种类未做具体规定。 油雾法在德国本土已经成为历史，德国于1993年率先搞出了计数扫描法的国家标准，欧洲标准EN1882就是以德国计数扫描法标准为蓝本制定的。 原苏联帮中国搞过滤器时使用的是油雾法，虽然中国标准规定可以用油雾法，但国内厂家更愿意使用同一标准规定的另一种钠焰法，只有部分生产滤材的厂家及少量军工单位依在测量过滤材料时仍使用油雾法。 相关标准：我国有GB/T6165-2008。德国DIN24184-1990 3) DOP法 源于美国，曾在国际通行。 试验尘源为0.3μm单分散相DOP（邻苯二甲酸二辛脂，一种塑料工业常用增塑剂）液滴。“量”为含DOP空气的浑浊程度。测量粉尘的仪器为光度计（photometer）。以气样的浊度差别来判定过滤器对DOP颗粒的过滤效率。 对DOP液体加热成蒸汽，蒸汽在特定条件下冷凝成0.3μm左右的微小液滴，雾状DOP 进入风道。测量过滤器前后气样的浊度，并由此判断过滤器对0.3μm粉尘的过滤效率。 DOP法已经有50多年的历史，这种方法曾经是国际上测量高效过滤器最常用的方法。早期，人们认为过滤器对0.3μm的粉尘最难过滤，因此规定使用0.3μm粉尘测量高效过滤器。 DOP法也称为气胶光度计测试法，是最早期的测试方式，但是因为效果非常好，到今天仍旧沿用。气胶光度计（Aerosol Photometer）是微粒计数器的一种，也是使用雷射科技，但是它在扫描空气样本的投料之后，所给的是微粒的总体强度，不是微粒数目。DOP是一种油性化学物质，加压或加热雾化之后，可以产生次微米等级的微粒，可用来仿真无尘室的微粒，因此被当成验证微粒。泄漏的定义是泄漏出上游浓度万分之一，由于气胶光度计可以
洁净室产品网：https://www.doczj.com/doc/106749069.html,/ 空气过滤器 中文名称：空气过滤器英文名称：airfilter定义1：滤除压气机进口空气中的尘粒、盐分等杂质的设备。应用学科：电力（一级学科）；汽轮机、燃气轮机（二级学科）定义2：能清除空气中灰尘及杂质的器件。应用学科：机械工程（一级学科）；实验室仪器和装置（二级学科）；气候环境试验设备-气候环境试验设备零部件及附件（三级学科）概述 在气动技术中，空气过滤器、减压阀和油雾器称为气动三大件。为得到多种功能，往往将这三种气源处理元件按顺序组装在一起，称为气动三联件，用于气源净化过滤、减压和提供润滑。三大件的安装顺序按进气方向依次为空气过滤器、减压阀、油雾器。三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的最后保证.其设计和安装，除确保三大件自身质量外，还要考虑节省空间、操作安装方便、可任意组合等因素。编辑本段空气过滤器的发展 空气过滤器的原型是人们为保护呼吸而使用的呼吸保护器具。据记载，早在一世纪的罗马，人们在提纯水银的时候就用粗麻制成的面具进行保护。在此之后的漫长时间里，空气过滤器也取得了进展，但其主要是作为呼吸保护器具用于一些危险的行业，如有害化学品的生产。1827年布朗发现了微小粒子的运动规律，人们对空气过滤的机理有了进一步的认识。空气过滤器的迅速发展是与军事工业和电子工业的发展紧密相关的。在第一次世界大战期间，由于各种化学毒剂的使用，以石棉纤维过滤纸作为滤烟层的军用防毒面具应运而生。玻璃纤维过滤介质用于空气过滤于1940年10月在美国取得专利。50年代，美国对玻璃纤维过滤纸的生产工艺进行了深入的研究，使空气过滤器得到了改善和发展。60年代，HEPA过滤器问世；70年代，采用微细玻璃纤维过滤纸作为过滤介质的HEPA过滤器，对013微米粒径的粒子过滤效率高达99.9998%。八十年代以来，随着新的测试方法的出现、使用评价的提高及对过滤性能要求的提高，发现HEPA过滤器存在着严重的问题，于是又产生了性能更高的ULPA过滤器。目前，各国仍在努力研究，估计不久就会出现更先进的空气过滤器。编辑本段过滤器本身的设计也取得了显著进展 其中最重要的是分隔板的去除，即无隔板过滤器的发展。无隔板过滤器不仅消除了分隔板损坏过滤介质的危险，而且有效地增加了过滤面积，提高了过滤效率，并降低了气流阻力，从而减少了能量消耗。此外，空气过滤器在耐高温、耐腐蚀以及防水、防菌等方面也取很大的进展，满足了一些特殊的需求。编辑本段空气过滤器的作用 从气源出来的压缩空气中含有过量的水汽和油滴，同时还有固体杂质，如铁锈、沙粒、管道密封剂等，这些会损坏活塞密封环，堵塞元器件上的小排气孔，缩短元器件的使用寿命或使之失效.空气过滤器的作用就是将压缩空气中的液态水、液态油滴分离出来，并滤去空气中的灰尘和固体杂质，但不能除去气态的水和油.编辑本段空气过滤器的工作原理空气过滤器的结构如右图所示从进口流入的压缩空气，被引进导流板（2 空气过滤器原理图 ），导流板上有均匀分布的类似风扇扇叶的斜齿，迫使高速流动的压缩空气沿齿的切线方向产生强烈的旋转，混杂在空气中的液态水油和较大的杂质在强大的离心力作用下分离出
