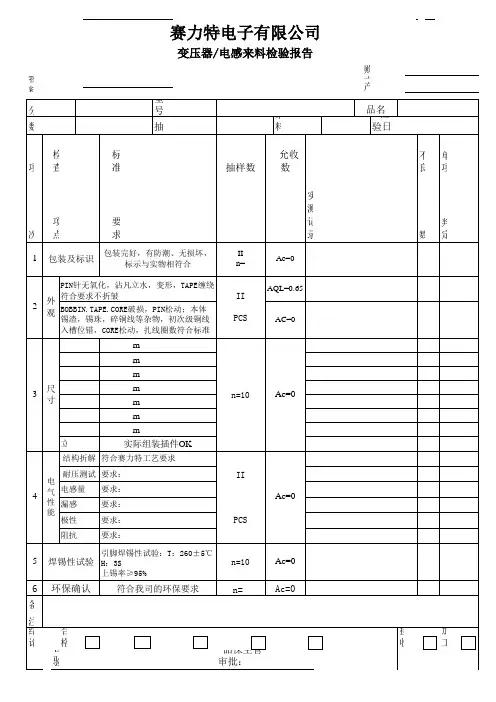

XXXXX有限公司
变压器产品合格证
产品名称：电力变压器
产品型号：S11-M-630/10
出厂编号：L180299
XXXX公司
试验证明书
产品名称：电力变压器
产品型号：S11-M-630/10
出厂编号：L180299
该产品经检验符合
GB1094.1-2-2013;GB1094.3-2003;GB1094.5-2008;GB/T6451-201 5规定，准予出厂。
质管部经理：成品检验员：检1
年月
1、产品规格
型号：S11-M-630/10序号：L180299
额定容量：630kV A 相数：三相
额定电压：10±2×2.5%/0.4 kV 频率：50Hz
额定电流：36.4/909.4A 联结组标号：Dyn11
8、性能数据
空载性能负载性能
额定电压400 V 频率50 Hz Pk75℃6198 W
空载损耗809 W 空载电流0.44 % Uk75℃ 4.54 %
9、油箱强度及密封试验
施加15kPa不渗油并无永久性变形
10、变压器油试验
a、油类DB-25#
b、电气强度不低于40 kV
本产品经试验合格，性能符合国家GB1094.1-2013,GB1094.3-2016,标准及技术条件GB/T6451-2015规定，准予出厂（不执行JB/T3837-2010 5.1标准）。
试验: 检1 校核:
日期年月
电力变压器预防性试验作业指导书 中能建安徽电力建设第二工程公司 作业指导书版本号：B版状态：执行 编号：ET-001 电力变压器预防性试验作业指导书 编制: 日期 审核：日期 批准：日期 生效日期：
电力变压器预防性试验作业指导书编号:ET-001版本号：B版状态：执行 目录 1、目的 2、适用范围 3、编制依据 4、试验项目 5、试验准备 6、试验条件 7、试验顺序 8、试验方法 9、工艺质量及计量要求 10、质量记录 11、安全管理、文明施工及环境保护 12、附录 文件修改记录： 版本号修改说明修改人审核人批准人
1目的 1.1为了确定电力变压器制造和安装质量符合有关规程规定，保证电力变压器的安 全投运。 2适用范围 2.1适用于500kV及以下电压等级的电力变压器预防性试验。 3编制依据 3.1设计院设计图纸。 3.2厂家提供的电力变压器技术资料。 3.3《电力建设安全工作规程》（火力发电厂部分）（DL5009.1-2002）。 3.4《电气装置安装工程电气设备预防性试验标准》（DL/T596-1996）。 3.5《电力建设安全健康与环境管理工作规定》（DL2002-01-21） 4试验项目： 序号试验项目备注 1.测量绕组连同套管绝缘电阻、吸收比或极化指数，测量铁芯的绝缘电阻 2.测量绕组连同套管的直流电阻 3.测量电力变压器各档位的变比及接线组别 4.测量绕组连同套管直流泄漏电流 5.测量绕组连同套管的介损以及电容值 6.高压套管的绝缘电阻以及高压套管的介损 7.变压器油试验 8.绕组交流耐压试验 5试验准备： 5.1人力资源： 5.1.1试验负责人1名。 5.1.2试验人员3名。 5.2技术资料： 5.2.1制造厂家的技术说明书。 5.2.2《电气装置安装工程电气设备预防性试验标准》（DL/T596-1996）。 5.2.3设计院图纸。
电力变压器试验报告 装设地点：幸福里小区运行编号：14#箱变试验日期：2013.07.25 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 型号电压比制造厂家出厂编号S11—M—630/10 10000/400 南阳市鑫特电气有限公司130274 容量相数接线组别出厂日期630KVA 3 DY0—11 2013.07 二、试验项目： 1、绝缘电阻及吸收比： 测量部位R15”（MΩ）R60”（MΩ）吸收比 高压/低压及地2500 低压/高压及地2500 2、直流电阻：
绕阻S位置 实测值（mΩ）最大不平衡 率% AB BC AC 高压1 1049 1050 1050 0.1 2 993.8 994.2 993.9 3 937.7 938.6 938.1 低压a～o b～o c～o 2.8 1.271 1.281 1.307 3、交流耐压试验： 交流耐压：38 KV 时间：60 S 结论：合格 三、试验结论：合格 四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人： 六、试验人员： 七、备注： 电力变压器试验报告
装设地点：幸福里小区运行编号：15#箱变试验日期：2013.07.25 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 型号电压比制造厂家出厂编号S11—M—650/10 10000/400 南阳市鑫特电气有限公司131105 容量相数接线组别出厂日期630KVA 3 DY0—11 2013.07 二、试验项目： 4、绝缘电阻及吸收比： 测量部位R15”（MΩ）R60”（MΩ）吸收比 高压/低压及地2500 低压/高压及地2500 5、直流电阻： 实测值（mΩ）最大不平衡绕阻S位置 率% AB BC AC 高压 1 1050 1048 1050 0.1
出厂检验报告 产品名称：变压器中性点直流电流抑制装置产品型号：PAC-50K 安装地点： 产品编号： 制造单位：南京南瑞集团公司 检验日期：
检验依据 1．南京南瑞集团公司北京监控技术中心《PAC-50K变压器中性点直流电流抑制装置技术条件》； 2．与产品有关的技术文件。 主要检验设备 设备名称型号编号继电保护测试仪CMC256-6 JG537S 耐压测试仪CS2672C 20306407 兆欧表ZC-7 8030005 数字万用表FLUKE17 18391464 检验项目 序号检验项目检验结论页码 一结构和外观检查 1 二绝缘性能检查 2 三程序版本检查 2 四电源检查 2 五测量精度检查3-7 六装置功能检查8-14 七连续通电试验15 检验结论 本套装置符合《PAC-50K变压器中性点直流电流抑制装置技术条件》规定的出厂要求，准许出厂。
一结构和外观检查 检验日期：年月日 屏体尺寸 测量项目高宽深屏体尺寸（mm）2000 1300 800 结构和外观 检查 项目结果 颜色交通白RAL-9016（德国劳氏色标）表面质量光洁无划痕 涂写情况无 铭牌标志变压器中性点隔直装置 接地标志明显 分项检测结论： 二绝缘性能检查 2.1 绝缘电阻 使用仪器：兆欧表 注意事项：装置不带电运行 检验日期：年月日 试验回路试验电压实测绝缘电阻 （MΩ） 技术 要求 分项检测结 论 电源回路对地500V 1000 ≥400MΩ开入回路对地500V 1000 开出回路对地500V 1000 开入回路和开出回路之间500V 1000
2.2 介质强度 使用仪器：耐压仪 注意事项：装置不带电运行 检验日期： 年 月 日 试验回路 试验电压 技术要求 分项检测 结论 电源回路对地 1000V 应不发生击穿或闪络现象以及泄漏电流明显增大或电压突然 下降等现象。 开出回路对地 2000V 开入回路和开出回路之间 500V 三 程序版本检查 检验日期： 年 月 日 版本发布日期： 类 别 版本号 类 别 版本号 控制器程序 400 后台监控程序 NCW1.0 四 电源检查 使用仪器：万用表 注意事项：装置通电运行 检验日期： 年 月 日 测试部位 测量值 相对误差 技术要求 分项检测结论 装置输出24V 电源 ≤±5 % 轨道输出24V 电源
电力变压器试验记录
试验单位：试验人：审核：
电力变压器、消弧线圈和油浸电抗器试验规程 第1条电力变压器、消弧线圈和油浸式电抗器的试验项目如下： 一、测量线圈连同套管一起的直流电阻； 二、检查所有分接头的变压比； 三、检查三相变压器的结线组别和单相变压器引出线的极性； 四、测量线圈连同套管一起的绝缘电阻和吸收比； 五、测量线圈连同套管一起的介质损失角正切值ｔｇδ； 六、测量线圈连同套管一起的直流泄漏电流； 七、线圈连同套管一起的交流耐压试验； 八、测量穿芯螺栓(可接触到的)、轭铁夹件、绑扎钢带对铁轭、铁芯、油箱及线圈压环的绝缘电阻(不作器身检查的设备不进行)； 九、非纯瓷套管试验； 十、油箱中绝缘油试验； 十一、有载调压切换装置的检查和试验； 十二、额定电压下的冲击合闸试验； 十三、检查相位。 注： (1)1250千伏安以下变压器的试验项目，按本条中一、二、三、四、七、八、十、十三项进行； (2)干式变压器的试验项目，按本条中一、二、三、四、七、八、十三项进行； (3)油浸式电抗器的试验项目，按本条中一、四、五、六、七、八、九、十项进行； (4)消弧线圈的试验项目，按本条中一、四、五、七、八、十项进行； (5)除以上项目外，尚应在交接时提交变压器的空载电流、空载损耗、短路阻抗(%) 和短路损耗的出厂试验记录。 第2条测量线圈连同套管一起的直流电阻。 一、测量应在各分接头的所有位置上进行；
二、1600千伏安以上的变压器，各相线圈的直流电阻，相互间差别均应不大于三相平均的值2%；无中点性引出时的线间差别应不大于三相平均值的1%；三、1600千伏安及以下的变压器相间差别应不大于三相平均值的4%，线间差别应不大于三相平均值的2%； 四、三相变压器的直流电阻，由于结构等原因超过相应标准规定时，可与产品出三厂实测数值比较，相应变化也应不大于2%。 第3条检查所有分接头的变压比。 变压比与制造厂铭牌数据相比，应无显著差别，且应符合变压比的规律。 第4条检查三相变压器的结线组别和单相变压器引出线的极性。 必须与变压器的标志(铭牌及顶盖上的符号)相符。 第5条测量线圈连同套管一起的绝缘电阻和吸收比。 一、绝缘电阻应不低于产品出厂试验数值的70%，或不低于表1—1的允许值； 油浸式电力变压器绝缘电阻的允许值(兆欧) 表1—1 二、当测量温度与产品出厂试验时温度不符合时，可按表1—2换算到同一温度时的数值进行比较； 油浸式电力变压器绝缘电阻的温度换算系数表1—2
变压器验收总体要求 4.1 验收人员根据技术协议、设计图纸、技术规范和本验收规范开展现场验收。 4.2 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。 4.3 验收完成后，必须完成相关图纸的校核修订。 4.4 竣工图纸和验收文档移交运行单位。 4.5 施工单位将备品、备件移交运行单位。 5 验收前应具备条件 5.1 配电变压器本体、附件及其控制回路已按设计要求施工及安装完毕。 5.2 配电变压器调试、交接试验工作全部完成并满足要求。 5.3 施工单位已组织进行自检，监理单位完成了初检，并已按初检意见整改完毕，缺陷已消除。 5.4 设备标志牌、警示牌等安健环设施齐全并符合规范要求。 5.5 配电变压器施工图、竣工图、各项调试及试验报告、监理报告等技术资料和文件已整理完毕。 5.6 配电变压器的验收文档已编制并经审核完毕。 5.7 施工场所已清理或恢复完毕。 6 验收内容 6.1 10kV 配电变压器的资料验收 新建、扩建、改造的10kV 配电变压器应具备以下相关资料，电子化图纸资料按照《基于GIS 平台的营配一体化系统技术、管理规范之十四——工程资料电子化移交管理规范》执行： a) 施工依据文件，包括立项批复、设计文件等； b) 施工组织文件，包括土建、电气安装开工报告、施工组织措施、建立联系单、设计变更通知、市政报建开挖批复或者土地使用协议等； c) 10kV 配电变压器订货相关文件、订货技术合同和技术协议等； d) 制造厂提供的主、附件产品合格证书以及中文说明书，要求齐全，内容相符； e) 监造报告（有监造时）； f) 制造厂提供的主、附件出厂试验报告和记录； g) 主、附件抽样试验报告和记录； h) 运输过程质量控制文件； i) 开箱验收记录； j) 施工质量文件，包括质量检查评定、测试材料等； k) 施工安装文件，包括现场施工记录、安装记录等； l) 交接试验报告、调试报告； m) 竣工报告； n) 加盖公章的设计图和竣工图以及工程内容说明等； o) 监理报告，隐蔽工程报告； p) 制造厂提供的安装图纸； q) 缺陷处理报告； r) 设备、特殊工具及备品清单。 6.2 10kV 配电变压器的设备验收 检查10kV 配电变压器应满足本规范的要求。 6.2.1 检查设备数量
变压器试验项目清单10kV级 例行试验 绕组直流电阻互差： 线间小于2%，相间小于4%； 电压比误差： 主分接小于0.5%，其他分接小于1%； 绝缘电阻测试：2500V摇表高压绕组大于或等于1000MΩ,其他绕组大雨或等于500MΩ； 局部放电测量（适用于干式变压器） 工频耐压试验 感应耐压试验 空载电流及空载损耗测试 短路阻抗及负载损耗测试 绝缘油试验 噪声测试 密封性试验（适用于油浸式变压器） 附件和主要材料的试验（或提供试验报告） 现场试验： 按GB50150相关规定执行 绝缘油试验 绕组连同套管的直流电阻
变压比测量 联结组标号检定 铁心绝缘电阻 绕组连同套管的绝缘电阻 绕组连同套管的交流工频耐压试验 额定电压下的合闸试验 抽检试验 绕组电阻测量 变压比测量 绝缘电阻测量 雷电全波冲击试验 外施耐压试验 感应耐压试验 空载电流及空载损耗测试 短路阻抗及负载损耗测试 绝缘油试验 xx试验 油箱密封性试验（适用于油浸式变压器）容量测试 变压器过载试验 联结组标号检定
突发短路试验 长时间过载试验 35kV级 应提供变压器和附件相应的型式试验报告和例行试验报告 例行试验 绕组电阻测量 电压比测量和联结组标号检定 短路阻抗及负载损耗测量 1.短路阻抗测量： 主分接、最大、最小分接、主分接低电流（例如5A2负载损耗： 主分接、最大、最小分接 3短路阻抗及负载损耗均应换算到75℃ 空载损耗和空载电流测量 1.10%-115%额定电压下进行空载损耗和空载电流测量，并绘制出励磁曲线 2.空载损耗和空载电流进行校正 3.提供380V电压下的空载损耗和空载电流 绕组连同套管的绝缘电阻测量： 比值不小于1.3，或高于5000MΩ绕组的介质损耗因数（tanδ）和电容测量 1.油温10-40℃之间测量 2.报告中应有设备的详细说明
电力变压器试验报告装设地点：幸福里小区运行编号：14#箱变试验日期： 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 二、试验项目： 3、交流耐压试验： 交流耐压：38 KV 时间：60 S 结论：合格 三、试验结论：合格 四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人： 六、试验人员： 七、备注： 电力变压器试验报告 装设地点：幸福里小区运行编号：15#箱变试验日期： 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号：
二、试验项目： 6、交流耐压试验： 交流耐压：38 KV 时间：60 S 结论：合格 三、试验结论：合格 四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人： 六、试验人员： 七、备注： 电力变压器试验报告 装设地点：幸福里小区运行编号：4#箱变试验日期： 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 二、试验项目：
9、交流耐压试验： 交流耐压：38 KV 时间：60 S 结论：合格 三、试验结论：合格 四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人： 六、试验人员： 七、备注： 电力变压器试验报告 装设地点：幸福里小区运行编号：4#箱变试验日期： 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 二、试验项目： 12、交流耐压试验： 交流耐压：38 KV 时间：60 S 结论：合格 三、试验结论：合格
电力变压器（交接）试验记录 工程名称南京六合文化城博物 馆10/0.4KV变电所 电压等级10kV 试验地点现场 主变编号1#变压器接法Dyn11 试验日期2016.12.26 型式SCB11-800/10 电压比10000/400V 天气晴 出厂编号201603270 电流比46.2/1155A 额定容量800kV A 制造厂家镇江天力变压器 有限公司 制造年月2016.4 温湿度10℃/50% 一、绝缘电阻：试验用仪器：兆欧表ZC11D-10； 接线/项目高压对其它接地低压对其它接地绝缘电阻（2500V）2500MΩ2500MΩ 二、直流电阻：试验用仪器：直流电阻测试仪3395； 抽头位置 高压相别 ⅠⅡⅢⅣⅤⅥⅦA-B（Ω）0.8855 0.8616 0.8380 0.8135 0.7894 / / B-C（Ω）0.8853 0.8613 0.8373 0.8133 0.7893 / / C-A（Ω）0.8856 0.8615 0.8375 0.8136 0.7896 / / 低压相别a-0 b-0 c-0 直流电阻0.0004962Ω0.0004996Ω0.0004940Ω三、变比：试验用仪器：变比测试仪6638； 抽头位置ⅠⅡⅢⅣⅤA-B +0.01 +0.02 +0.01 +0.01 +0.02 B-C +0.01 +0.02 +0.01 +0.01 +0.02 C-A +0.01 +0.01 +0.02 +0.01 +0.02 四、空载损耗、负载损耗 试验项目空载电流空载损耗负载损耗短路阻抗试验结果0.53% 1312W 7197W 6.09% 五、交流耐压：试验用仪器：高压试验变压器TSB； 接线/项目高压对其它接地低压对其它接地交流耐压（kV）28 1min 2.4 1min 六、结论（附注）： 审核：李国东试验者：徐丽贺传斌日期：2016年12月26日 合格
变压器、箱式变电所安装检验批质量验收记录表 美文欣赏 1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。秋天，没有夏日的激情，却有浪漫的温情，
没有春的奔放，却有收获的喜悦。清风落叶舞秋韵，枝头硕果醉秋容。秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。 2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！ 3、春天来了，我要把心灵放回萦绕柔肠的远方。让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。 4、好好享受生活吧，每个人都是幸福的。人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。 5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。沧桑不是自然，而是经历；幸福不是状态，而是感受。 6、疏疏篱落，酒意消，惆怅多。阑珊灯火，映照旧阁。红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。舞袖舒广青衣薄，何似院落寂寞。风起，谁人轻叩我柴扉小门，执我之手，听我戏说？ 7、经年，未染流殇漠漠清殇。流年为祭。琴瑟曲中倦红妆，霓裳舞中残娇靥。冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。寂寞琉璃，荒城繁心。流逝的痕迹深深印骨。如烟流年中，一抹曼妙娇羞舞尽半世清冷傲然，花祭唯美。邂逅的情劫，淡淡刻心。那些碎时光，用来祭奠流年，可好？ 8、缘分不是擦肩而过，而是彼此拥抱。你踮起脚尖，彼此的心就会贴得更近。生活总不完美，总有辛酸的泪，总有失足的悔，总有幽深的怨，总有抱憾的恨。生活亦很完美，总让我们泪中带笑，悔中顿悟，怨中藏喜，恨中生爱。 9、海浪在沙滩上一层一层地漫涌上来，又一层一层地徐徐退去。我与你一起在海水中尽情的戏嬉，海浪翻滚，碧海蓝天，一同感受海的胸怀，一同去领略海的温情。这无边的海，就如同我们俩无尽的爱，重重的将我们包裹。 10、寂寞的严冬里，到处是单调的枯黄色。四处一片萧瑟，连往日明净的小河也失去了光彩，黯然无神地躲在冰面下恹恹欲睡。有母女俩，在散发着丝丝暖意的阳光下，母亲在为女儿梳头。她温和的把头发理顺。又轻柔的一缕缕编织着麻花辫。她脸上写满笑意，似乎满心的慈爱永远装不下，溢到嘴边。流到眼角，纺织进长长的。麻花辫。阳光亲吻着长发，像散上了金粉，闪着飘忽的光辉。女儿乖巧地依偎在母亲怀里，不停地说着什么，不时把母亲逗出会心的微笑，甜美的亲情融化了冬的寒冷，使萧索的冬景旋转出春天的美丽。
电力变压器大修、验收报告 监收人：运行负责人：检修单位负责人：检修班负责人：编制人： 年月 日填 变压器no1 厂；运行编号；制造号 型式；容量 kva；变压比 器身重 t；油重 t ；上节油箱吊重 t 1.变压器运行时间： 由开始运行到此次大修共运行了年月 由上次大修完了到此次大修共运行了年月 2.此次大修是由年月日时开始,于年月 日时完成。 计划时间是由年月日时至年月日时。 实际和计划进度相差的原因是： 3.吊芯检查于月日时开始、至月日时止； 当时天气；气温 oc；空气相对温度 %； 开始放油时间月日时分， 注油结束时间月日时分， 变压器芯子在空气中存放小时。 4。大修共用时间和工时：变压器no2 5。修前缺陷和异常状况： 6.修前试验：变压器整体试验： 绝缘油色谱、微水： 绝缘油简化： 绝缘油耐压（kv）： 篇二：变压器验收要求 变压器验收总体要求 4.1 验收人员根据技术协议、设计图纸、技术规范和本验收规范开展现场验收。 4.2 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组 织验收。 4.3 验收完成后，必须完成相关图纸的校核修订。 4.4 竣工图纸和验收文档移交运行单位。 4.5 施工单位将备品、备件移交运行单位。 5 验收前应具备条件 5.1 配电变压器本体、附件及其控制回路已按设计要求施工及安装完毕。 5.2 配电变压器调试、交接试验工作全部完成并满足要求。 5.3 施工单位已组织进行自检，监理单位完成了初检，并已按初检意见整改完毕，缺陷 已消除。 5.4 设备标志牌、警示牌等安健环设施齐全并符合规范要求。 5.5 配电变压器施工图、竣工图、各项调试及试验报告、监理报告等技术资料和文件已 整理完毕。 5.6 配电变压器的验收文档已编制并经审核完毕。 5.7 施工场所已清理或恢复完毕。
组合式变压器 出 厂 检 验 报 告 型号规格：ZGS11-Z- /10 额定容量： kVA 浙江浦成电气有限公司
浙江浦成电气有限 公司出厂检验报告 组合式变压器共3页第2页出厂检验项目 序号检验项目技术要求检验结果结论4 低压出线 4.1 装配的协调性及一致性出线保护能力及补偿量应和变压器协调 4.2 元件选用的合理性元件的分断及出线电流应符合图纸 4.3 元件质量主要元件必须有3C认证 4.4 元件排列正确性元件排列正确，主母线走向合理 4.5 一次接线截面积及连接方法应符合标准 4.6 绝缘导线必须有3C认证，截面符合标准要求 4.7 二次接线正确性线径符合要求，接线牢固 4.8 门外门开启应灵活，开启角＞90° 4.9 N线N线截面积不小于主母线的60% 5 接地系统 5.1 元件接地元件的金属外壳必须接地 5.2 门的接地所有门必须用黄绿双色软线接地 5.3 外壳接地所有外壳必须接地 5.4 系统接地高低压室及外壳必须有连通的接地线 5.5 接地母排的截面积接地母排截面积按标准，最小为30mm2 5.6 接地标识接地标识必须明显，清晰，安装牢固 6 机械及电气操作 6.1 高压负荷开关分合闸各5次负荷开关分合位置正确，传动装置灵活可靠 6.2 低压开关分合各5次开关分合操作灵活可靠 6.3 低压柜通电操作低压通电动作试验，各元件正常可靠，符合原理要求 6.4 除湿及通风（若有）除湿及通风系统工作应正常 6.5 系统图在适当位置应贴有高低压系统图
浙江浦成电气有限 公司出厂检验报告 组合式变压器共3页第3页 出厂检验项目 序号检验项目技术要求检验结果结论 7 电气间隙 7.1 低压主回路相间及对地≥20mm 7.2 辅助回路之间及对地≥5mm 8 回路电阻 A B C 8.1 主回路直流电阻低压侧≤300 μΩ 9 工频耐压 9.2 高压相间及对地35000V 1min 9.3 低压系统相间及对地2500V 1min 9.4 辅助回路对地2000V 1min 10 保护接地可靠性 10.1 保护接地可靠性标识清晰，连接牢固 10.2 接地回路电阻≤10 mΩ 结论： 该产品经检验，性能有关标准（GB1094.1、2-1996，GB1094.3-2003；GB1094-5.2008，GB/T6451-2008）要求，零部件质量符合图样及技术条件；产品，出厂。 检验员：检验主管：报告日期：201 年月
变压器箱式变电所安装工程检验批质量验收记 录表 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
变压器、箱式变电所安装工程检验批质量验收记录表 GB50303—2002 60102□□ 60201□□
说明 060102 060201主控项目 1、变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。 2、接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱 式变电所的N母线和PE母线直接连接；变压器箱体、干式变压器的支架或外壳应接地（PE）。所有连接应可靠，紧固件及防松零件齐全。 3、变压器必须按本规范第条的规定交接试验合格。 4、箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅。用地脚 螺栓固定的螺帽齐全，拧紧牢固；自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接地（PE）或接零（PEN）可靠，且有标识。 5、箱式变电所的交接试验，必须符合下列规定：1）由高压成套开关柜、低压 成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部位，按本规范的规定交接试验合格；2）高压开关、熔断器等与变压器组合在同
一个密闭油箱内的箱式变电所，交接试验按产品提供的技术文件要求执行； 3）低压成套配电柜交接试验符合本规范条的规定。 一般项目 1、有载调压开关的传动部分润滑应良好，动作灵活，点动给定位置与开关实际 位置一致，自动调节符合产品的技术文件要求。 2、绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。 3、装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。 4、变压器应按产品技术文件要求进行检查器身，当满足下列条件之一时，可不 检查器身。1）制造厂规定不检查器身者；2）就地生产仅作短途运输的变压器，且在运输过程中有效监督，无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者。 5、箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。 6、箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰，回路名称准确。 7、装有气体继电器的变压器顶盖，沿气体继电器的气流方向有％～％的升高坡度。 检查数量：全数检查。 检验方法：见本规范第条。 判定：检查全部符合本规范规定判定为合格。
10kV电力变压器试验 环境温度：o C 相对湿度： % 试验日期： 201 年月日 1、基本数据 安装位置 设备型号SCB11-1250/10 设备编号20180503 出厂日期2018.05 设备厂商江西红日变电设备有限公司 2、绝缘电阻测试（MΩ）使用仪器：UT513绝缘电阻测试仪（2500V）编号：3080264158 测试部位高对低高对低及外壳低对高及外壳备注 耐压前1000MΩ1000MΩ1000MΩ同一条件下与前次测试无显著 变化，一般不低于上次值的70%耐压后1000MΩ1000MΩ1000MΩ 3、绕组直流电阻测试使用仪器：SM33B直流电阻测试仪编号：9310584 分接头位置 高压侧（Ω）低压侧（mΩ）技术要求 R AB R BC R CA R ao R bo R co依据广西电网 Q/GXD126.01-2009《电力设备交 接和预防性试验规程》 1600kVA 以下：相间差别不大于平均值的 4%，线间差别不大于平均值的2% 1 0.55188 0.5523 0.5515 0.0002 752 0.00026 84 0.00027 30 2 0.5382 0.5386 0.5387 3 0.5239 0.524 4 0.5235 4 0.5146 0.5117 0.5109 5 0.5011 0.4983 0.4975 4、电压比误差测量（%）使用仪器：SM63A 变压器变比测试仪编号：96914 电压比误差 档位 1 2 3 4 5 技术要求接线组别标号AB/ab -0.06 -0.01 -0.08 -0.01 -0.06 额定分接变比允许偏差为 ±0.25%.其他分接变比应在 阻抗电压的1/10内，但偏差 要<±1% BC/bc -0.09 -0.04 -0.10 -0.09 -0.02 CA/ca -0.01 -0.02 -0.06 -0.04 -0.09 5、电气性能试验使用仪器：SM500A 变压器损耗参数测试仪编号：950482 空载损耗1880W 空载电流0.43% 技术要求负载损耗9570W 阻抗电压 6.17% 与上次试验无明显变化6、6、交流耐压测试使用仪器：ST3598变频谐振试验电源装置 编号：A101090717-02 技术要求 低压侧短接地，高压侧短接接加高压30kV，1min，结果：无异常高压侧短接地，低压侧短接用2.5kV摇表代替,1min,结果：无异常 无闪络、无放电或击穿现象 结论： 试验项目符合Q/CSG114002-2011《电力设备预防性试验规程》及产品技术要求。 评定等级施工单位重庆进源送变电工程有限公司试验人员卜朋、陈兴家 记录人员陈诚
电力变压器预防性测试报告 委托测试单位XXXXXXXX 测试单元电压等级10kV 测试单元间隔#3百货变配电室#2变测试性质预防性测试现场天气状况晴；零上12.1℃；湿度49% 测试日期2016年12月19日变压器铭牌参数 变压器型号SCB10-1600/10 额定电压10±2X2.5%/0.4kV 变压器额定容量1600kVA 联结组别Dyn11 出厂序号1610002497 生产日期2013年09月生产厂家海南金盘电器有限公司 测试依据：《电力设备预防性试验规程》DL/T 596-1996 测试标准：1、直流电阻：相间电阻差别不大于三相平均值的4%；线间电阻差别不大于三相平均值的2%。2、绝缘电阻：换算至同一温度下，与前一次测试结 果对比应无明显变化。3、交流耐压值：10kV侧为24kV。 测试仪器：1、直流电阻测试仪（10kV直流电阻测试仪9301）；2、ZC11D-10型摇表（2500V）；3、交流耐压测试仪（XJYD-5/50交流耐压仪） 一、直流电阻测试数据： 分接位置 10kV侧直流电阻400V侧直流电阻 A←→B B←→C C←→A ΔR%a0 b0 c0 ΔR% 1（运行位置）0.4077Ω0.4082Ω0.4071Ω0.27%0.0002020Ω0.0002040Ω0.0002017Ω 1.13%二、绝缘电阻测试数据： 测试位置工频耐压前测试的数据工频耐压后测试的数据10kV侧对400V侧接地≮2500+MΩ≮2500+MΩ 400V侧对10kV侧接地≮2500+MΩ≮2500+MΩ 三、工频交流耐压测试： 测试位置测试电压测试时间10kV侧对400V侧接地24kV 1分钟 测试情况说明1、直流电阻测试数据在要求标准误差范围之内。2、绝缘电阻测试工频耐压测试前后的电阻值没有明显变化。3、按照标准要求的测试电压，工频耐压测试后没有发生击穿、闪咯、发热现象。 测试结论说明以上测试数据合格测试人员（手写签字）
变压器验收要求
变压器验收总体要求 4.1 验收人员根据技术协议、设计图纸、技术规范和本验收规范开展现场验收。 4.2 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。 4.3 验收完成后，必须完成相关图纸的校核修订。 4.4 竣工图纸和验收文档移交运行单位。 4.5 施工单位将备品、备件移交运行单位。 5 验收前应具备条件 5.1 配电变压器本体、附件及其控制回路已按设计要求施工及安装完毕。 5.2 配电变压器调试、交接试验工作全部完成并满足要求。 5.3 施工单位已组织进行自检，监理单位完成了初检，并已按初检意见整改完毕，缺陷已消除。 5.4 设备标志牌、警示牌等安健环设施齐全并符合规范要求。 5.5 配电变压器施工图、竣工图、各项调试及试验报告、监理报告等技术资料和文件已整理完毕。 5.6 配电变压器的验收文档已编制并经审核完毕。 5.7 施工场所已清理或恢复完毕。 6 验收内容 6.1 10kV 配电变压器的资料验收 新建、扩建、改造的10kV 配电变压器应具备以下相关资料，电子
化图纸资料按照《基于GIS 平台的营配一体化系统技术、管理规范之十四——工程资料电子化移交管理规范》执行： a) 施工依据文件，包括立项批复、设计文件等； b) 施工组织文件，包括土建、电气安装开工报告、施工组织措施、建立联系单、设计变更通知、市政报建开挖批复或者土地使用协议等； c) 10kV 配电变压器订货相关文件、订货技术合同和技术协议等； d) 制造厂提供的主、附件产品合格证书以及中文说明书，要求齐全，内容相符； e) 监造报告（有监造时）； f) 制造厂提供的主、附件出厂试验报告和记录； g) 主、附件抽样试验报告和记录； h) 运输过程质量控制文件； i) 开箱验收记录； j) 施工质量文件，包括质量检查评定、测试材料等； k) 施工安装文件，包括现场施工记录、安装记录等； l) 交接试验报告、调试报告； m) 竣工报告； n) 加盖公章的设计图和竣工图以及工程内容说明等； o) 监理报告，隐蔽工程报告； p) 制造厂提供的安装图纸； q) 缺陷处理报告；
电力变压器试验报告 1、试品参数 设备名称：10kV电力变压器委托单位： 型号：S11-M-250/10-0.4 额定电压：10kV 编号：2006283 额定电流14.4A/360.9A 出厂日期：2006年9月额定容量：250KV A 极性组别：生产厂家： 分接头电压V 位置I II III IV VI 高压10500 10000 9500 2、试验仪器列表 仪器名称型号规格编号生产厂家仪器状态数字兆欧表GDT-5005 005754 广州高德仪器厂合格 高压试验仪HCSD-110/0.2 021112 武汉华超合格 变压器直流电阻测试仪3393 702 保定金达合格 3、绝缘电阻（MΩ）、直流泄漏电流、介质损失角 绝缘电阻（MΩ）直流泄漏电流介质损失角 接法R60＂-R15＂K (KV) （μA）KV tgδ% CX(PF) 高压-中低地2500/1445 1.73 低压-高中地2500/2118 1.18 4、交流耐压、套管介质损失角 交流耐压套管介质损失角 接法(KV) (分) 结论序号tgδ%CX(PF)高压-中低地35 1 通过 低压-高中地 5 1 5、直流电阻（Ω）、变压比测定：分接头（） 直流电阻（Ω）变压比：分接头（）相序分接头（）相序相序变比误差±% A-B 58.25Ωa-0 32.38mΩA-B B-C 58.25Ωb-0 32.39mΩB-C C-A 58.25 c-0 32.35mΩC-A 6、试验结果 试验日期2012年1月16日气候晴温度32℃湿度75% 备 注 10kV电力变压器试验结果符合标准要求，试验中未发现导常，试验结果合格。 审核：试验：
箱式变压器预防性试验报告(10kV)
电力变压器预防性测试报告 委托测试单 位XXXXXXXX 测试单元电 压等级 10kV 测试单元间 隔 #3百货变配 电室#2变 测试性质预防性测试现场天气状 况 晴；零上 12.1℃；湿度 49% 测试日期 2016年12月 19日 变压器铭牌参数 变压器型号SCB10-1600/ 10 额定电压 10± 2X2.5%/0.4kV 变压器额定 容量 1600kVA 联结组别Dyn11 出厂序号1610002497 生产日期2013年09月生产厂家海南金盘电器有限公司 测试依据：《电力设备预防性试验规程》DL/T 596-1996 测试标准：1、直流电阻：相间电阻差别不大于三相平均值的4%；线间电阻差别不大于三相平均值的2%。2、绝缘电阻：换算至同一温度下，与前一次测试结果对比
应无明显变化。3、交流耐压值：10kV侧为24kV。 测试仪器：1、直流电阻测试仪（10kV直流电阻测试仪9301）；2、ZC11D-10型摇表（2500V）；3、交流耐压测试仪（XJYD-5/50交流耐压仪） 一、直流电阻测试数据： 分接位置 10kV侧直流电阻400V侧直流电阻 A←→B B←→C C←→A ΔR% a0 b0 c0 ΔR% 1（运行位置）0.4077 Ω 0.4082 Ω 0.4071 Ω 0.27% 0.00020 20Ω 0.00020 40Ω 0.00020 17Ω 1.13% 二、绝缘电阻测试数据： 测试位置工频耐压前测试的数据工频耐压后测试的数据10kV侧对400V 侧接地 ≮2500+MΩ≮2500+MΩ 400V侧对10kV 侧接地 ≮2500+MΩ≮2500+MΩ
