电
路图练习题
一、根据实物图画电路图
1、请你画下列实物图所对应的电路图
2、请按下图所示的电路连接情况，在方框内画出对应的电路图
3、
4、
5、
6、
7、根据所示的实物图，画出电路图．
8、根据实物图，画出相应的电路图．
9、L 1和L 2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
二、由电路图连接实物图：
10、如下图所示，按电路图用笔画线作导线，将元件连接起来.
11、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
12、将图中的电路元件按电路图连接成实物图． (要求导线不交叉)
13、
14、
15、
16、
22S 1
S 2 21
S L2 L3
L1
S2
三、设计电路
17、请把图中的电路元件连成电路图。要求：S 只控制L 1，S 2控制干路。
18、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组
19、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21
所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
20、根据以下要求，完成下图中的实物连接图。要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。并在右边画出它的电路图。
S
1 S 2
S
3
21、某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响， 同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计 电路图。并把实物连接成电路。
22、根据图所示，要求L l 、L 2并联，S 1控制L 1，S 2控制L 2，S 3在干路，连线不要交叉，请将图中元件连成电路．
23、根据下列要求, 连成实物电路, 并画出电路图。电键S 1, S 2 都闭合时, 灯L 1和L 2都能发光；断开S 1, 灯L 1和L 2都不发光,若闭合电键S 1, 断开电键S 2, 则只有灯L 1能发光。
红绿前
后门

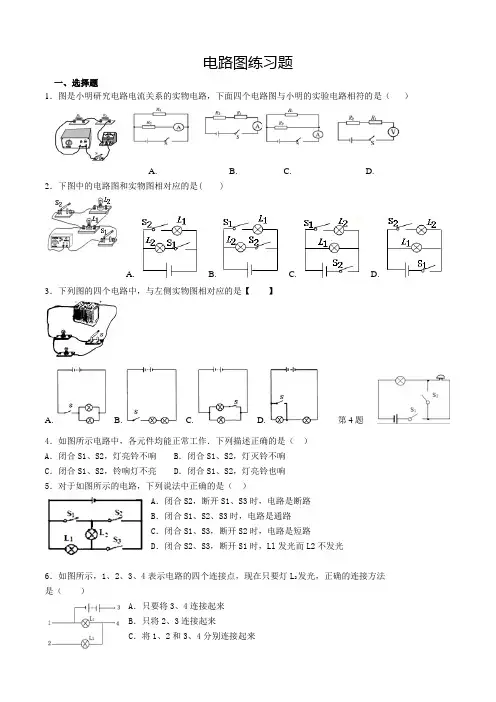

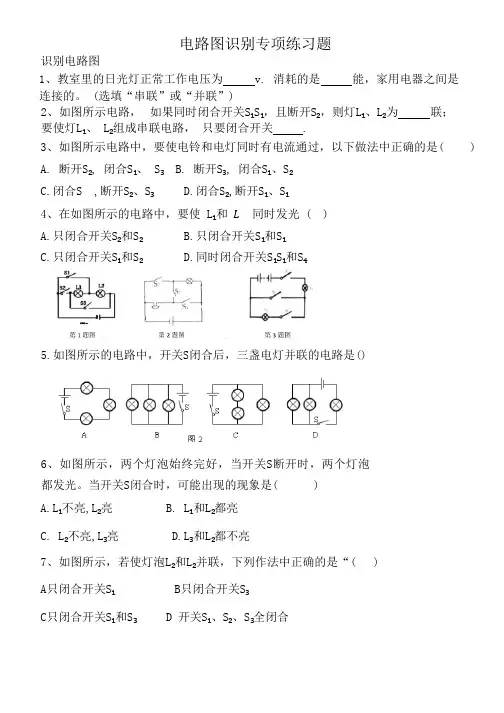

《电路图》练习题（附答案） 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ） A ．只有L 1发光 B ．只有L 2发光 C ．L 1 、L 2都发光 D ．L 1 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（ ） 3、如图所示的电路 ，下列分析正确的是 （ ） A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联 B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联 C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联 D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联 4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的 C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大 D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ） A ．L 1发光，L 2不发光 B ．L 1不发光，L 2发光 C ． L 1 和 L 2都发光 D ．L 1 和 L 2都不发光 A D C B
中考物理作图知识考点： 1、会画简单的光路图 2、会画简单的电路图 3、会连接简单的串联电路和并联电路 4、会画力的力臂 5、会用力的示意图描述力 6、会组装简单的滑轮组（绕线） 7、会判断通电螺线管的N、S极、电源的正、负极或磁体（小磁针）的N、S极 8、会画磁体外围的磁感线或标出磁体的磁场方向 9、光学暗盒问题 一、光的反射作图 1、光的反射作图的依据是：入射角等于反射角。 2、三类具体问题： 1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。 2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。 3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。 二、光的折射作图 1、根据光的折射规律作图 1）依据：光的折射规律 2）方法：(1)先找交点。(2)确定法线的位置。(3)根据光的折射规律画出折射光线 例 1在图4中根据入射光线大致画出折射光线。 2、根据光经过透镜的会聚或发散作用作图 1）依据：光线过凸透镜会聚；过凹透镜发散。 2）光经过透镜的三条特殊光线：①过光心的光线传播方向不变；②平行光经过凸透镜后过焦点； ③从焦点发出的光线过凸透镜后平行于主光轴射出 例 2在图5中画出经凸透镜和凹透镜折射后的光线。（图见图4后） 三、平面镜成像光路图的两种作法 1、反射法： 1）作图依据是光的反射定律。 2）作图方法：从光源或物体上的每个点选择两条入射光线，画出相应的反射光线并反向延
长确定 对应的像点（一般只要求会画点光源的成像光路图）如图6所示。 2、平面镜成像特点作图法： 1）依据：直接利用物像相对于镜面对称。 2）方法：作垂线、截距离、连虚线。如图7所示。 四、怎样画电路图和连接实物图 1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。②要注意所画符号和实物的对应性。③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。 2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系， 然后画一个作用与效果同实物图一致的规范的电路图。 3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联 电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。 4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接 和控制情况，画电路图或连接实物图。 例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉） 例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。
ABCD 9、 洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 （） A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加 10、 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用 《电路图》练习题（附答案） 一、单选题（每题 3分，共36分） 1如图所示电路中，当开关 S i 、S 2都闭合时，下列说法正确的是 （） A .只有L 1发光B ?只有L 2发光 C. L i 、L 2都发光D . L i 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（） L i 、 L 1、 3、 A. B .若 C. D. 4、 如图所示的四个电路中，开关能使 的是（） 。分析正确 、都闭合时，则 ，则 A 说法， 有错 是（） A .安全用电的原则是不接触低压带电体，不靠近高压带电体 B .只有不高于220V 的电压才是安全的 C.家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大 D .当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、 关于物体的导电性能，下列说法中正确的是（） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体 C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限 7、 图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后（） A . L 1发光，L 2不发光 B. L 1不发光，L 2发光 C . L i 和L 2都发光 D. L i 和L 2都不发光 8、在下图中，两灯泡组成并联的电路的电路图是（）
《电路图》练习题（附答案） 一、单选题（每题 1、如图所示电路中, （） A .只有L i发光 C. L i、L2都发光 3、如图所示的电路，下列分析正确的是（A .若S i、S2、S3都闭合时，则 L i、L2并联 B .若S i、S2、S3都闭合时，则L i、L2串联 C. S3断开、S i、S2闭合，L i、L2并联 D. S i闭合、S2、S3断开，L i、L2串联 4、如图所示的四个电路中，开关能使L i、L2两盏灯同时发光和熄灭的是 （ ） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（） A ?安全用电的原则是不接触低压带电体，不靠近高压带电体 B ?只有不高于220 V的电压才是安全的 C.家庭电路中电流过大的原因有两个，一是可能发生了短路, D ?当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是（） A、导体和绝缘体都容易导电 B、大地、人体、油都是导体 C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限 A B C D 3分，共36分） 当开关S i、S2都闭合时，下列说法正确的是 B.只有L2发光 D. L i 、L2都不发光 二是用电器的总功率过大2、如图四个电路图中，与下面实物图对应的是（ T A
7、图中，若L2的灯丝断了，而电路其他部分完好, 则开关S闭合后（A . L i发光，L2不发光C. L i和L2都发光） B. L i不发光，L2发光D. L i和L2都不发光
9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地（） A、家用电器不能工作 B、家用电器的寿命会缩短 C、人接触家用电器时可能发生触电事故 D、家用电器消耗电能会增加10、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利 用“光敏”材料制成“光控开关”一一天黑时，自动闭合，天亮时，自动断开；利用“声 敏”材料制成"声控开关” 当有人走动发出声音时，自动闭合，无人走动时自动断 开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”?则这种“聪明”的电路是 11、下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S 同时与哪两个触点接触时，电吹风送出来的是热风（） A ? 1 和 2 C. 3 和4 12、在图所示的电路中，要使L1发亮（ ） A、只闭合开关S1 B、只闭合开关S2 C、三个开关都闭合 二、填空题（每题4分，共16分） 13、如图所示若连接B、C接线柱，则L1、L2 _____________ 联，若使灯 L1、L2并联，则接线柱A与B连接，接线柱C与连 14、公路两旁的路灯采用的是________ 联方式，判断的依据是_________________________ 8、在下图中，两灯泡组成并联的电路的电路图是（ A B C D 51
初三物理电路图专题及 答案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第Ⅰ卷（选择题，共30分） 一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内） 1．关于生活中的一些电路连接，下列判断不正确的是（） A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的 B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的 D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（） A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（） 。 图3-2甲图3-2乙 图3-1 图3-3 图3-4 图3-5 4．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（） A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值 5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（） A、A1的示数变大，A2的示数不变 B、A1的示数变小，A2的示数变大 C、A1的示数变大，A2的示数变小 D、A1的示数不变，A2的示数变大 6．如图3-5所示，开关S闭合时，可能发生的现象是（） A. L1被烧坏 B. L1、L2均不发光 C. 电池被烧坏 D. L2被烧坏 7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定 ．．会发生（） A、电源短路 B、电流表损坏 C、L1不亮 D、L2的灯丝烧断
电 路图练习题 一、根据实物图画电路图 1、请你画下列实物图所对应的电路图 2、请按下图所示的电路连接情况，在方框内画出对应的电路图
3、 4、 5、 6、 7、根据所示的实物图，画出电路图．
8、根据实物图，画出相应的电路图． 9、L 1和L 2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 二、由电路图连接实物图： 10、如下图所示，按电路图用笔画线作导线，将元件连接起来. 11、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
12、将图中的电路元件按电路图连接成实物图． (要求导线不交叉) 13、 14、 15、 16、 22S 1 S 2 21 S L2 L3 L1 S2
三、设计电路 17、请把图中的电路元件连成电路图。要求：S 只控制L 1，S 2控制干路。 18、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。 要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组 19、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21 所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。 20、根据以下要求，完成下图中的实物连接图。要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。并在右边画出它的电路图。 S 1 S 2 S 3
21、某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响， 同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计 电路图。并把实物连接成电路。 22、根据图所示，要求L l 、L 2并联，S 1控制L 1，S 2控制L 2，S 3在干路，连线不要交叉，请将图中元件连成电路． 23、根据下列要求, 连成实物电路, 并画出电路图。电键S 1, S 2 都闭合时, 灯L 1和L 2都能发光；断开S 1, 灯L 1和L 2都不发光,若闭合电键S 1, 断开电键S 2, 则只有灯L 1能发光。 红绿前 后门
电路图画法专题 、根据电路图连接实物图 ffif 鱼,囲 L1 S 1 、根据实物图，画出相应的电路图 L2 S5图石图 T
三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 1、 图1中灯泡L i 和L 2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、 图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、 图3中灯泡L i 和L 2并联，开关S i 同时控制两灯，开关 S 2只控制灯泡L 2。在虚框内画出电路图并连接实物图。 4、 图4中灯泡L i 和L 2并联，S 是总开关，S i 只控制灯泡L i , S 2只控制灯泡L 2。虚框内画出电路图连接实物图。 6、在图I4中灯泡Li 和L2并联，S 是总开关， Si 只控制灯泡Li ， S2只控制灯泡L2。并画出电路图。 [ ----------------- ： 凤 男 J , -- | 疸压酉晶 I I ■ I I ! I I ! A f i i ! Ch 1 7、图7、图8、图9、图IO 、图II 、图I2中两灯并联，S 是总开关，S i 只控制灯泡L i ,请画出电路图，并将所缺的导 线补上。 09 L. I___________ z N 膽 图 3 5、图5中灯泡L i 和L 2并联，S 是总开关, S i 只控制灯泡L i ，S 2只控制灯泡 L 2。虚框内画出电路图连接实物图。
图12 厶 8图6中三个灯泡并联，S是总开关，S i只控制灯泡L i , S2只控制灯泡 9、在图i3中只接通开关S时，两灯都亮，同时接通S和S i时，L i亮, L2。画出电路图、并连接实物 图。 L2不亮。并画出电路图 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干?试按下列要求将各有关电 路填入下图所示电路中的适当位置. (1) 按下开关S2、S3时，电路中有一盏灯亮，同时电铃响； (2) 按下开关S i、S2时，电路中任何一盏灯都不亮； (3) 按下开关S i、S3时，电路中两盏灯均亮. 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将 各符号填入下图的电路图中适当位置. (i)按下开关时，电路中绿灯亮，电铃响. ⑵按下开关时，电路中灯不亮，电铃不响. (3)按下开关时，红灯亮. 3、一商品库，后门进货，前门取货.现有红、绿两只灯泡和一个电铃装在 木板上，另有一个电池组、两个开关(如图)，还有若干条导线.利些材料，请你为 仓库值班人员设计一个电路：电铃响同时红灯亮， 取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按关?画出你所设计 的电路图，并按电路图将图中的元件用笔画线线连接起来. 4、根据要求将下图中元件连成电路图. (1) (甲)图灯 (2) (乙)图灯 5 3] S 3器 L1、L2串 联， L i、L2并联, (各元件位置不动) 电流表测串联电路的电流强度. 电流表测灯L i的电流强度，开关控制两 作 用 表 块 这 示 开 导 盏灯. (3)(丙)图灯 制L i,电流表测L2的电流 L i、L2并联, 关控 强度 -T-T卜

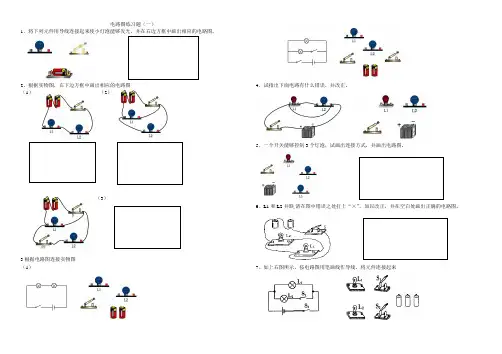

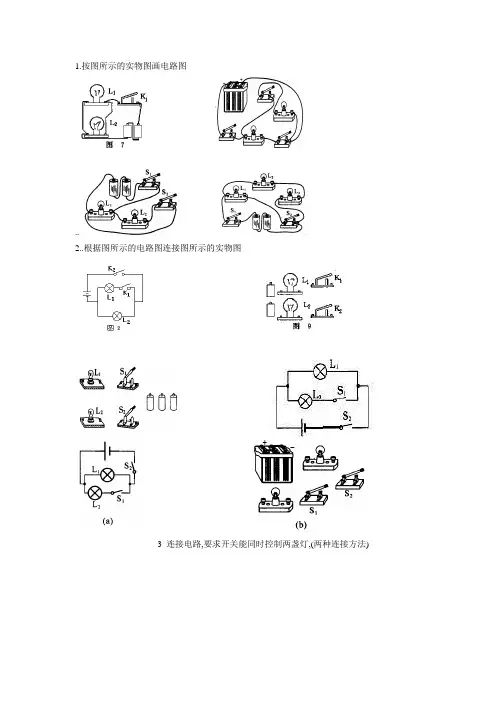

电路和电路图练习 1．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3） 3.根据电路图连接实物图 （1）（2） 4、试指出下面电路有什么错误，并改正。
5、一个开关能够控制3个灯泡，试画出连接方式。 [电流强度] 1 电流强度：1秒内通过导体横截面的电量。简称电流。 电流计算公式：I=Q/t Q为电量单位库，t 为时间单位秒。 2 1安培的规定：如果在1秒内通过导体横截面的电量为1库导体中的电流就是1安培。安培是法国的科学家。 3 1安培＝1000毫安(mA) 1毫安＝1000微安(μA) 4 测量电流的仪表是电流表。符号A 5 使用电流表的注意事项：1 电流表要串联在电路中2 电流要从"+"接线柱入，"-"接线柱出。3 被测电流不能超出电流表的量程。 4 绝对不允许不经过用电器而把电流表直接连在电源两极上。 6 串并联电路的电流特征：串联电路中电流处处相等。 并联电路中干路中的电流等于各支路中电流的和 [电压] 1 电压的作用：电压使电路中形成电流。电源是提供电压的装置 2 电压的单位：伏特，简称伏. 另外还有千伏、毫伏、微伏 1伏特＝1000毫伏1毫伏＝1000 微伏 3 测量电压的仪表是：电压表 4 电压表的使用注意事项：1 电压表要并联在电路中 2 电流要从"+"接线柱入，"-"接线柱出。3 被测电压不能超出电压表的量程。5串并联电路的电压特征：串联电路的总电压等于各用电器的电压和 并联电路的电压等于各支路中的电压并且等于电源电压。
[电阻] 1电阻：导体对电流的阻碍作用的大小(不同的物体电阻一般不同) 2 电阻的单位：欧姆(Ω) 千欧、兆欧1兆欧＝1000000欧姆 3 1欧姆的规定：如果导体两端的电压是1伏，通过的电流是1安则这段导体的电阻就是1欧姆。 4 决定电阻的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。大多数电阻温度升高，电阻增大。 5 滑动变阻器的作用：改变电路中的电流强度。 工作原理：改变电阻线的长度从而改变电阻，达到改变电流 使用时的注意事项：不能使电流强度超出它允许的最大电流 种类：滑动变阻器和旋盘式电阻箱。 电阻线的材料：用电阻率较大的合金丝制成 6 半导体：导电能力介于导体和绝缘体之间的物体。常见的有硅锗砷化镓 7 三种半导体元件的特点：压敏元件：受压力后电阻发生较大变化。热敏电阻：受热后电阻随温度的升高而迅速减小的电阻。光敏电阻：在光照下电阻大大减小的电阻。 8 超导现象：一些金属或合金当温度降低到某一温度时，电阻变为零的现象 9 超导体：具有超导现象的物体叫超导体。 10 超导转变温度(超导临界温度):物质电阻变为零时的温度。Tc [欧姆定律] 1 19世纪的德国物理学家欧姆得出了欧姆定律： 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 I=U/R 2 伏安法：利用电压表和电流表测定电阻的方法叫伏安法。 3 串联电阻：串联电路的总电阻等于各串联电阻之和。 4 并联电阻：并联电路的总电阻的倒数等于各并联电阻的倒数之和。 5 电路中串联的电器越多，电流越小每个电器的电压越小串联分压限流并联的电器越多，总电流越大，各电器的电压不变。
电路图画法专题练习 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点 ．．．．．．． ④导线要画在接线柱上，导线绝不能交叉 ．．．． 二、根据实物图，画出相应的电路图
三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 进行电路设计时，重点考虑两个问题： 一是用电器的连．接方式．．．，根据用电器是否．．实现独．．．立工作．．． 来确定是串联还是并联； 二是看开关的控制作用，确定开关．．的位置．．．。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图 3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L 1和L 2并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2。虚框内画出电路图连接实物图。 5、图5中灯泡L 1和L 2并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2。虚框内画出电路图连接实物图。 6、在图14中灯泡L1和L2并联， S 是总开关， S1只控制灯泡L1， S2只控制灯泡L2。并画出电路图。 7、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。画出电路图、并连接实物图。 8、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时， L 1亮，L 2不亮。并画出电路图 9、图7、图8、图9、图10、图11、图12中两灯并联，S 是总开关，S 1只控制灯泡L 1，请画出电路图，并将所缺的导线补上。 四、电路设计 3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．
精选考试题类文档，希望能帮助到您! 一、选择题 1、设电路元件的电压和电流分别为u 和i ，则( ). （A ）i 的参考方向应与u 的参考方向一致 （B ）u 和i 的参考方向可独立地任意指定 （C ）乘积“u i ”一定是指元件吸收的功率 （D ）乘积“u i ”一定是指元件发出的功率 2、如图1.1所示，在指定的电压u 和电流i 的正方向下，电感电压u 和电流i 的约束方程为( ). （A ）dt di 002 .0- （B ）dt di 002.0 （C ）dt di 02.0- （D ）dt di 02.0 图1.1 题2图 3、电路分析中所讨论的电路一般均指( ). （A ）由理想电路元件构成的抽象电路 （B ）由实际电路元件构成的抽象电路 （C ）由理想电路元件构成的实际电路 （D ）由实际电路元件构成的实际电路 4、图1.2所示电路中100V 电压源提供的功率为100W ，则电压U 为( ). （A ）40V （B ）60V （C ）20V （D ）-60V
图1.2 题4 图 图1.3 题5图 5、图1.3所示电路中I 的表达式正确的是（ ）. （A ）R U I I S - = （B ）R U I I S += （C ）R U I -= （D ）R U I I S --= 6、下面说法正确的是（ ）. （A ）叠加原理只适用于线性电路 （B ）叠加原理只适用于非线性电路 （C ）叠加原理适用于线性和非线性电路 （D ）欧姆定律适用于非线性电路 7、图1.4所示电路中电流比B A I I 为（ ）. （A ） B A R R （B ）A B R R （ C ）B A R R - （ D ）A B R R - 图1.4 题7图 8、与理想电流源串联的支路中电阻R （ ）. （A ）对该支路电流有影响 （B ）对该支路电压没有影响 （C ）对该支路电流没有影响 （D ）对该支路电流及电压均有影响 9、图1.5所示电路中N 为有源线性电阻网络，其ab 端口开路电压为30V ，当把安培表接在ab 端口时，测得电流为3A ，则若把10Ω的电阻接在ab 端口时，ab 端电压为：（ ）. （A ）–15V （B ）30V （C ）–30V （D ）15V N I a b 图1.5 题9图 10、一阶电路的全响应等于( ). （A ）稳态分量加零输入响应 （B ）稳态分量加瞬态分量 （C ）稳态分量加零状态响应 （D ）瞬态分量加零输入响应 11、动态电路换路时，如果在换路前后电容电流和电感电压为有限值的条件下，换路前后瞬间有：（ ）. （A ）()()+-=00C C i i （B ）()()+-=00L L u u
电路图画法专题练习一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点 ．．．．．．． ④导线要画在接线柱上，导线绝不能交叉 ．．．． 二、根据实物图，画出相应的电路图 三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 进行电路设计时，重点考虑两个问题： 一是用电器的连．接方式 ．．．来确定是串联还是并 ．．．立工作 ．．实现独 ．．．，根据用电器是否 联； 二是看开关的控制作用，确定开关 ．．的位置 ．．．。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图1中灯泡L1和L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。
5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。并画出电路图。 7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。 8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。画出电路图、并连接实物图。 9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。并画出电路图? 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干．试 按下列要求将各有关电路元件填入下图所示电路中的适当 位置． (1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响； (2)按下开关S1、S2时，电路中任何一盏灯都不亮； (3)按下开关S1、S3时，电路中两盏灯均亮． 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池 组及导线若干，按下列要求将各器件符号填入下图的 电路图中适当位置． (1)按下开关时，电路中绿灯亮，电铃响． (2)按下开关时，电路中灯不亮，电铃不响． (3)按下开关时，红灯亮． 3、一商品库，后门进货，前门取货．现有红、
A 1 A 3 V A 2 R 1 R 2 R 3 等效电路训练题 1画出等效电路图 2画出等效电路图 3当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时 4当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时 V 2 V 1 A R 1 R 2 P S 图12 S V A L 1 L 2 S 0 S 1 S 2 R 3 R 4 图39 a V A 1 A 2 S 1 S 2 R 2 R 1 L b
6、1、S2闭合，滑动变阻器的滑片P在a端时当S1、S2都断开，滑片P在b端时 7、合开关3S，滑动变阻器的滑片P在最左端时 S，滑片P移至最右端时 只断开开关 1 S，滑片P在最右端时 只闭合开关 1
图25 8滑动变阻器的滑片P 置于中点M ，且只闭合开关S 1时；动变阻器的滑片P 置于B 端，断开开关S 1，闭合开关S 2时；滑动变阻器的滑片P 置于A 端，闭合开关S 1和开关S 2时 9滑动变阻器的滑片P 在B 端，只闭合S 2时 滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时 10所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R 0与R ab 的比值。 11所示， 电源电压不变，电灯L 的电阻不变。开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少 a c b
《电路图》练习题 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是 （） A．只有L1发光B．只有L2发光 C．L1、L2都发光D．L1、L2都不发光 2、如图四个电路图中，与下面实物图对应的是（） 3、如图所示的电路，下列分析正确的是（） A．若S1、S2、S3都闭合时，则L1、L2并联 B．若S1、S2、S3都闭合时，则L1、L2串联 C．S3断开、S1、S2闭合，L1、L2并联 D．S1闭合、S2、S3断开，L1、L2串联 4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（） A．安全用电的原则是不接触低压带电体，不靠近高压带电体 B．只有不高于220 V的电压才是安全的 C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是（） A、导体和绝缘体都容易导电 B、大地、人体、油都是导体 C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限 7、图中，若L2的灯丝断了，而电路其他部分完好， 则开关S闭合后（） A．L1发光，L2不发光B．L1不发光，L2发光 C．L1和L2都发光D．L1和L2都不发光 L2 L1 L2 L1 L2 L1L2 L1 A D C B L2 L1S1 S3 S2
8、在下图中，两灯泡组成并联的电路的电路图是（ ） A B C D 9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加 10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利 用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（ ） 11、下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S 同时与哪两个触点接触时，电吹风送出来的是热风 （ ） A ．1和2 B ．2和3 C ．3和4 D ．4和5 12、在图所示的电路中，要使L 1发亮( ) A 、只闭合开关S 1 B 、只闭合开关S 2 C 、三个开关都闭合 D 、只闭合开关S 2和S 3 二、填空题（每题4分，共16分） 13、如图所示,若连接B 、C 接线柱，则L 1 、L 2 联，若使灯 L 1 、L 2并联，则接线柱A 与B 连接，接线柱C 与 连接。 14、公路两旁的路灯采用的是 联方式，判断的依据是 。 220V 220V 220V 220V A B C D 光控 声控 声控 光控 光控 声控 光控 声控
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持. 电路图画法专题 一、根据电路图连接实物图 二、根据实物图，画出相应的电路图 三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 1、图1中灯泡L1和L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。并画出电路图。 7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。 8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。画出电路图、并连接实物图。 9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。并画出电路图 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置． (1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响； (2)按下开关S1、S2时，电路中任何一盏灯都不亮； (3)按下开关S1、S3时，电路中两盏灯均亮． 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置． (1)按下开关时，电路中绿灯亮，电铃响． (2)按下开关时，电路中灯不亮，电铃不响． (3)按下开关时，红灯亮． 3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来． 4、根据要求将下图中元件连成电路图．(各元件位置不动) (1)(甲)图灯L1、L2串联，电流表测串联电路的电流强度． (2)(乙)图灯L1、L2并联，电流表测灯L1的电流强度，开关控制两盏灯． (3)(丙)图灯L1、L2并联，开关控制L1，电流表测L2的电流强度 1文档来源为:从网络收集整理.word版本可编辑.
初中物理电路、电路图训练题 姓名： 1、.将下左图中两个灯泡串联起来，将下右图中的两个灯泡并联起来。 2.、根据电路图连接将右边实物图连成对应电路。 3、将下左图中的电路元件按电路图连接成对应实物图(要求导线不交叉)。 4、根据图1，将图2元件连成对应电路。 5、按照下左实物图在虚框内画出对应电路图。 L1 L2 S1 S2
6、请根据下右的实物图，在左侧虚框内画出对应的电路图。 7、根据下右的实物图，在左侧虚框内画出对应的电路图。 8、请按要求设计电路图（电路图画在左侧虚框内），并按你设计的电路，用笔画线代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。 9、根据题目中的要求，先在虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电 池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路。 要求：使开关同时控制两盏灯。 10、把图1中各电路元件接成串联电路；把图2中各电路元件接成并联电路（电键接在干路上）：把图3 中各电路元件接成串联电路。
L 1 L 2 S 1 11、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么 变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。 ⑴只闭合开关S 3，其余开关断开； ⑵只闭合开关S 2，其余开关断 开； ⑶同时闭合S 1和S 3，其余开关断开； ⑷同时闭合S 1和S 2，其余开关 断开； 12、如图右所示的电路中，⑴当只闭合开关S 1时，哪些灯发光？ 其等效电路如何？⑵当开关S 1和S 2同时闭合时，哪些灯发光？其等效电路如何？ 13、请你在上边方框中设计一个楼梯灯的电路图。下面四个图中由一个开关能够控制3个灯泡，试画出所有可能的连接方式。 14、图1、图2中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 15、图3中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。 16、图4、图5、图6、图7、图8、图9、图10中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。 图4 L 2 L 3 L 1 S 1 S 2 S 3 S 1 L 2 L 1 L 3 S 2 S 2 L L S 1 图 1 S S S 1 L 1 L 2 S 1 L 1 L 2 L L S S S 图 2 L 1 L 2 L 3 S 1 S S 2 图 3
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来. 3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图. 4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.
5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有 A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图. 6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图. 7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图. 8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮, 后门来人闭合开关只有 铃响. .试画出符合以上 要求的电路图
9.按要求设计电路图.实验器材 有两节干电池,两盏规格相同的 灯泡和一只开关,要求:闭合开关 时一盏灯发光,开关断开时两灯都发光. 10.如图14所示.L1、L2为两盏电灯，A为电铃， S1、S2为两个开关，E为电池组. 试将元件符号按下列要求连接成电路图:A和L1 串联后再与L2并联,S1只控制L2,S2 控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉). 11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用 导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连. 当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C 时,L1、L2和L3都亮,并且L3要亮一些; 当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.
《电路图》练习题（附答案） 36分）一、单选题（每题3分，共都闭合时，下列说法正确的是S、S1、如图所示电路中，当开关21）（ ．只有L发光 B A．只有L发光21L 、L都不发光DLC．、L都发光．2112）2、如图四个电路图中，与下面实物图对应的是（ S3）、如图所示的电路3 ，下列分析正确的是（ L并联、A．若SS、S都闭合时，则L 、S LL 22131112 SB．若S、S、都闭合时，则L 、L串联22113 C．S断开、L并联闭合，L 、S、S S 223112、L串联、．S闭合、SS断开，LD 31122 ）两盏灯同时发光和熄灭的是（、如图所示的四个电路中，开关能使4L 、L21L1 L L L L L21112L L22 D B A C （）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是．安全用电的原则是不接触低压带电体，不靠近高压带电体A 的电压才是安全的．只有不高于220 VB 二是用电器的总功率过大C．家庭电路中电流过大的原因有两个，一是可能发生了短路，D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用）6、关于物体的导电性能，下列说法中正确的是（
B、大地、人体、油都是导体A、导体和绝缘体都容易导电 、导体和绝缘体之间没有绝对的界限C、橡胶、塑料、碳都是绝缘体 D 7、图中，若L 的灯丝断了，而电路其他部分完好， 2）则开关S闭合后（L．不发光发光，A．LL BL不发光，发光2112 D都发光L和C．L ．和LL都不发光2121． ）、在下图中，两灯泡组成并联的电路的电路图是（8 D C A B ) ( 9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 、家用电器的寿命会缩短B A、家用电器不能工作 D、家用电器消耗电能会增加C、人接触家用电器时可能发生触电事故 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利10 用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断．则这种“聪明”的电路是开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”）（ 光控光控光控声控光控 声控声控声控220V 220V 220V 220V D C B A S、下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关11 ）电吹风送出来的是热风同时与哪两个触点接触时，（ 3 B A．1和2 ．2和5 C．3．4和 D 和4 ) 发亮、在图所示的电路中，要使L( 12
