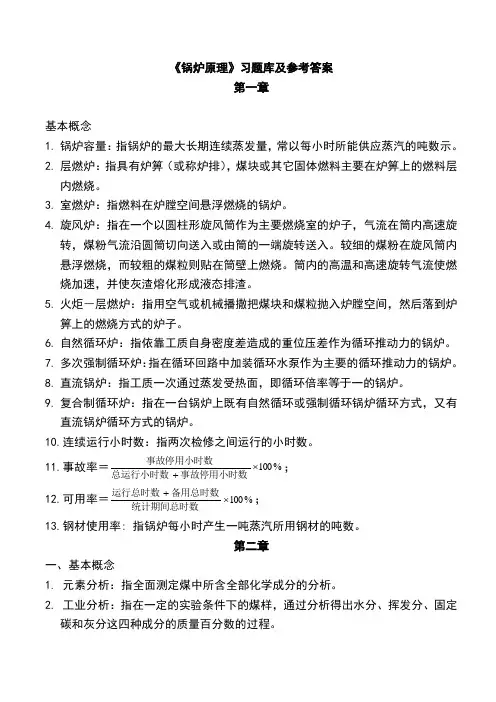

《锅炉原理》习题库参考答案
第一章
基本概念
1. 锅炉容量：指锅炉的最大长期连续蒸发量，常以每小时所能供应蒸汽的吨数示。
2. 层燃炉：指具有炉箅（或称炉排），煤块或其它固体燃料主要在炉箅上的燃料层内燃烧。
3. 室燃炉：指燃料在炉膛空间悬浮燃烧的锅炉。
4. 旋风炉：指在一个以圆柱形旋风筒作为主要燃烧室的炉子，气流在筒内高速旋转，煤粉气流沿圆筒切向送入或由筒的一端旋转送入。较细的煤粉在旋风筒内悬浮燃烧，而较粗的煤粒则贴在筒壁上燃烧。筒内的高温和高速旋转气流使燃烧加速，并使灰渣熔化形成液态排渣。
5. 火炬―层燃炉：指用空气或机械播撒把煤块和煤粒抛入炉膛空间，然后落到炉箅上的燃烧方式的炉子。
6. 自然循环炉：指依靠工质自身密度差造成的重位压差作为循环推动力的锅炉。
7. 多次强制循环炉：指在循环回路中加装循环水泵作为主要的循环推动力的锅炉。
8. 直流锅炉：指工质一次通过蒸发受热面，即循环倍率等于一的锅炉。
9. 复合制循环炉：指在一台锅炉上既有自然循环或强制循环锅炉循环方式，又有直流锅炉循环方式的锅炉。
10. 连续运行小时数：指两次检修之间运行的小时数。
11. 事故率＝
%100?+事故停用小时数总运行小时数事故停用小时数； 12. 可用率＝%100?+统计期间总时数
备用总时数运行总时数； 13. 钢材使用率: 指锅炉每小时产生一吨蒸汽所用钢材的吨数。
第二章
一、基本概念
1. 元素分析：指全面测定煤中所含全部化学成分的分析。
2. 工业分析：指在一定的实验条件下的煤样，通过分析得出水分、挥发分、固定碳和灰分这四种成分的质量百分数的过程。
3. 发热量：指单位质量的煤在完全燃烧时放出的全部热量。
4. 结渣：指燃料在炉内燃烧时，在高温的火焰中心，灰分一般处于熔化或软化状
态，具有粘性，这种粘性的熔化灰粒，如果接触到受热面管子或炉墙，就会粘结于其上，这就称为结渣。
5. 变形温度：指灰锥顶变圆或开始倾斜；
6. 软化温度：指灰锥弯至锥底或萎缩成球形；
7. 流动温度：指锥体呈液体状态能沿平面流动。
二、问答题
1. 煤的元素分析成分有哪些？
答：煤的元素分析成分包括：碳、氢、氧、氮、硫、灰分和水分。
2. 煤的工业分析成分有哪些？
答：煤的元素分析成分包括：水分、挥发分、固定碳和灰分。
3. 挥发性物质包括一些什麽物质？
答：挥发性物质主包括：各种碳氢化合物、氢、一氧化碳、硫化氢等可燃气体组成，此外，还有少量的氧、二氧化碳、氮等不可燃气体。
第三章
一、基本概念
1. 理论空气量:1kg燃料完全燃烧时所需要的最低限度的空气量称为理论空气量。
2. 过量空气系数:实际空气量和理论空气量之比。
3. 理论烟气量：当实际参加燃烧的湿空气中的干空气量等于理论空气量，且1kg
的燃料完全燃烧时产生的烟气量称为理论烟气量。
4. 实际烟气量：供给的空气量大于理论空气量，且使1kg燃料完全燃烧时产生的
烟气量。
5. 理论空气、烟气焓：在定压条件下，将1kg 燃料所需的空气量或所产生的烟气
量从0加热到t℃时所需要的热量。
6. 锅炉有效利用热：指水和蒸汽流经各受热面时吸收的热量。
7. 正平衡法：直接确定输入锅炉的热量和锅炉的有效利用热，然后利用锅炉热效
率定义式计算锅炉热效率的方法。
8. 反平衡法：通过确定锅炉的各项热损失，计算锅炉热效率的方法。
9. 锅炉热效率：锅炉的有效利用热占输入锅炉热量的百分比。
二、问答题
1. 理论烟气量中的物质成分有哪些？
答：氮气、二氧化碳、水份、二氧化硫。
2. 什麽叫最佳过量空气系数？
答：排烟热损失和机械、化学不完全燃烧热损失之和最小时的过量空气系数。
3. 烟气中的水分有哪些来源？
答：煤中所含的水份、空气中所含的水份。
4. 写出烟气中的氧量和过量空气系数的关系式。 答：2
2121O -=α 5. 我国锅炉热平衡规定有哪些热损失？
答：排烟热损失、机械不完全燃烧热损失、化学不完全燃烧热损失、散热损失、灰渣物理热损失。
6. 输入热量包括哪些热量？
答：燃料的收到基低位发热量、燃料物理显热、外来热源加热空气时带入的热量。
7. 锅炉有效利用热包括哪些部分？
答：过热蒸汽吸收热量、再热蒸汽吸收热量、自用蒸汽吸收热量、排污水吸收热量。
第四章
一、基本概念
1. 煤粉细度：表示煤粉颗粒群的粗细程度。
2. 煤粉的经济细度：使机械不完全燃烧热损失和制粉能耗最小的煤粉细度。
3. 煤的可磨性系数：磨制标准煤和试验煤到相同粒度，所消耗的能量之比。
4. 直吹式制粉系统：煤在磨煤机中磨成煤粉后直接将气粉混合物送入锅炉去燃烧的制粉系统。
5. 中间储仓式制粉系统：将煤磨制成煤粉后先储存在煤粉仓中，煤粉通过给粉机后再送入锅炉去燃烧的制粉系统。
二、问答题
1. 煤的可磨性系数大说明煤粉好磨还是难磨？
答：煤的可磨性系数大好磨。
2. 什麽叫高速磨煤机、中速磨煤机、低速磨煤机？各举一个例子。
答：低速磨煤机：转动速度15－25r/min。如钢球磨。
中速磨煤机：转动速度50－300r/min。如MPS磨。
高速磨煤机：转动速度750－1500r/min。如风扇磨。
3. 画出中间储仓式乏气送粉的制粉系统图。
答：见书上p74,图4－23。
4. 画出中间储仓式热风送粉的制粉系统图。
答：见书上p74,图4－24。
5. 画出直吹式的制粉系统图。
答：见书上p71,图4－18。图4－22。
6. 什麽叫正压的直吹式制粉系统？
答：当磨煤机中处于正压状态时的直吹式制粉系统，称为正压的直吹式制粉系统。
7. 什麽叫负压的直吹式制粉系统？
答：当磨煤机中处于负压状态时的直吹式制粉系统，称为负压的直吹式制粉系统。
第五章
一、基本概念
1. 活化能：具有平均能量的分子转变为活化分子所需的最低能量称为活化能。
2. 燃烧反应的动力区：当燃烧速度取决于反应温度和燃料的活化能时，称燃烧处
于动力区。
3. 燃烧反应的扩散区：当燃烧速度取决于氧气向碳粒表面的扩散速度时，称燃烧
处于扩散区。
二、问答题
1. 画出煤粉燃烧的放热曲线和散热曲线，指出着火点和熄火点。
见p85，图5－2。
2. 叙述煤粉燃烧的传统看法。
答：煤粉先析出挥发份，燃烧。后焦碳燃烧。
3. 叙述煤粉燃烧的现代看法。
答：煤粉挥发份和焦碳几乎同时燃烧。
一、基本概念
1. 直流燃烧器：煤粉气流和热空气从喷口射出后，形成直流射流的燃烧器。
2. 旋流燃烧器：煤粉气流和热空气从喷口射出后，形成旋转射流的燃烧器。
3. 均等配风：当一、二次风口相间布置时，称为均等配风。
4. 分级配风：当一次风口集中布置时，称为分级配风。
5. 着火热：煤粉着火所需的热量。
6. 燃烧器区域热强度：炉内总输入热量除以炉膛周界与燃烧器区域高度的乘机
的数值。
二、问答题
1. 配风三原则是些什麽原则？
答：着火、燃烧、燃尽。
2. 什麽是均等配风，画出示意图，适用于什麽煤种，为什麽？
答：一二次风喷口交替间隔排列，相邻两个喷口的中心间距较小，为均等配风。见p97，图6－1。
该种配风方式适于燃烧容易着火的煤，如烟煤、挥发份较高的贫煤等。
3. 麽是分级配风，画出示意图，适用于什麽煤种，为什麽？
答：几个一次风喷口集中布置在一起，一、二次风喷口中心间距较大，为分级配风。见p97，图6－2。
该种配风方式适于燃烧着火比较困难的煤，如挥发份较低的贫煤、无烟煤或劣质烟煤。
4. 影响煤粉气流着火的主要因素有哪些？
答：燃料性质、一次风速、一次风温、一次风量、燃烧器形式、锅炉负荷、炉膛受热面布置方式。
5. 影响一次风煤粉射流偏斜的主要因素有哪些？
答：邻角气流的撞击、射流两侧“补气”条件的影响、燃烧器的高宽比等。
6. 影响炉膛结渣的主要因素有哪些？
答：煤灰特性、炉膛温度水平、过量空气系数、火焰贴墙。煤粉细度。
一、基本概念
1. 汽温特性：指过热器和再热器出口蒸汽温度与锅炉负荷之间的关系。
2. 热偏差：指过热器和再热器管组中因各根管子的结构尺寸、内部阻力系数和热
负荷可能不同而引起的每根管子中的蒸汽焓增不同的现象。
3. 高温积灰：指对流过热器和再热器受热面上的高温烧结性积灰。
4. 高温腐蚀：指高温积灰所产生的内灰层，含有较多的碱金属，它与飞灰中的铁、
铝等成分以及烟气中通过松散外灰层扩散进来的氧化硫较长时间的化学作用，便生成碱金属的硫酸盐复合物，这些碱金属的硫酸盐复合物呈熔化或半熔化状态时，对过热器和再热器的合金钢产生强烈的腐蚀。
二、问答题
1. 蒸汽过热器的作用是什麽？
答：蒸汽过热器的作用就是将饱和蒸汽加热成为具有一定温度的过热蒸汽，提高蒸汽的焓值，从而增加蒸汽的做功能力，提高电厂的循环热效率。
2. 过热器布置一般遵守哪些原则？
答：低温区逆流布置，高温区顺流布置。
3. 为什麽要采用屏式过热器？
答：由于屏式过热器布置在炉膛上方，直接吸收炉膛辐射热，炉膛中的辐射传热强度大，可减少金属耗量，同时屏式过热器具有与对流受热面相反的汽温特性，有利于改善整个过热器系统的汽温调节特性。
4. 什麽叫锅炉的汽温特性？说明辐射式过热器和对流式过热器的汽温特性。
答：锅炉的汽温特性，指过热器和再热器出口蒸汽温度与锅炉负荷之间的关系。辐射式过热器的汽温特性：当锅炉负荷增加时，锅炉的燃料耗量基本上同比增大，但炉内火焰温度却升高不多，故炉内辐射传热量并不同比增加。这使得辐射式过热器的辐射传热量跟不上负荷的增加，从而使辐射过热器中单位质量蒸汽的辐射吸热量减少，即焓增减少。
对流过热器的汽温特性：当锅炉负荷增加时，因为燃料耗量基本上同比增加，所以对流过热器中的烟速增加，烟气侧的对流放热系数增大；同时燃料耗量的增加也使得烟温增加，烟温增加使对流过热器的传热温差相应增大，从而使对流过热
器的对流吸热量的增加超过了负荷的增加值，使对流过热器中单位质量蒸汽的吸热量增加，即焓值增加，最终使对流式过热器出口汽温增加。
5. 影响热偏差的因素有哪些？
答：影响热偏差的主要因素是吸热不均和流量不均。
6. 影响锅炉过热蒸汽温度的因素有哪些？
答：影响锅炉过热蒸汽温度的因素分结构因素和运行因素。结构因素主要有：过热器的面积、过热器的布置位置和方式。运行因素主要有：锅炉负荷、炉膛过量空气系数、给水温度、燃料性质、受热面污染情况和火焰中心的位置等。
7. 烟气再循环如何使用？
答：用再循环风机从锅炉尾部低温烟道中（一般为省煤器后）抽出一部分温度为（２５０～３５０℃的烟气，由冷灰斗附近送入炉膛，可改变炉内辐射和对流受热面的吸热量分配，从而达到调节汽温的目的。
第八章
一、基本概念
1. 水露点：烟气中水蒸汽开始凝结的温度。
2. 酸露点：烟气中硫酸蒸汽的凝结温度。
3. 低温腐蚀：当硫酸蒸汽在壁温低于酸露点的受热面上凝结下来时，对受热面金
属产生的严重腐蚀。
二、问答题
1. 和管式空气预热器相比，回转式空气预热器有什麽特点？
答：和管式空气预热器相比，回转式空气预热器具有结构紧凑、节省钢材、耐腐蚀性好和受热面受到磨损和腐蚀时不增加空气预热器的漏风等优点。
2. 低温腐蚀的减轻和防止的措施有哪些？
答：提高空气预热器受热面的壁温；冷端受热面采用耐腐蚀材料；采用降低露点或抑止腐蚀的添加剂；降低过量空气系数和减少漏风。
4. 管子金属的磨损和烟气流速有什麽关系？
答：管子金属的磨损和烟气流速的三次方成正比。
5. 影响尾部受热面磨损的主要因素：
答：烟气的流动速度和灰粒；灰粒的特性和飞灰浓度；管束排列方式与冲刷方式；
气流运动方向；管壁材料和壁温。
6. 为了减轻省煤器的磨损，可以采用什麽措施？
答：选择合理的烟气流速；采用防磨装置；采用扩展受热面；
第九章
一、基本概念
1. 热有效系数：受热面的吸收热量与投射到炉壁上的热量之比。
2. 污染系数：受热面的吸热量与投射到受热面上的热量之比。
3. 系数M：经验系数，和燃料性质、燃烧方法、燃烧器布置的相对高度等因素有
关。
4. 火焰黑度：表示炉内高温介质的辐射能力的一个设定黑度。
5. 三原子气体：指水蒸气、二氧化碳、二氧化硫等气体。
二、问答题
1. 写出炉膛内辐射换热的基本方程式。
答：见p189，式9－1，9－2，9－3。
2. 煤粉火焰中具有辐射能力的物质有哪些？按其辐射能力从大到小排列。
答：具有热辐射能力的介质是三原子气体、水蒸气、灰粒、焦碳颗粒。
按其辐射能力从大到小排列为：灰粒、焦碳、三原子气体、水蒸气。
3. 炉膛内传热计算中，△X的物理意义是什麽？
答：火焰最高温度点的相对位置修正值。
4. 古尔维奇方法中，炉膛黑度和什麽因素有关？
答：和发光火焰的黑度、三原子气体的火焰黑度以及火焰发光系数有关。
第十章
基本概念
1. 串联混合流：两种介质串联连接，由受热面的一部分过度到另一部分时，介质
相互流动方向发生变化。
2. 交叉流：两种介质的流动互相交叉，且流程数不超过4的流动。
3. 热有效系数：被污染受热管的传热系数与清洁管的传热系数之比。
4. 灰污系数：考虑燃用固体燃料横向冲刷错列布置光管管束时灰垢对传热系数的
影响系数。
5. 灰污层温度：辐射受热面管外壁的温度，也就是沉积在管子外部灰渣层的平均
温度。
6. 凝渣管：在中小容量锅炉上布置在炉膛的出口，并且通常系炉膛水冷壁的延伸
部分。
7. 利用系数：空气预热器的计算中用来综合表示灰和烟气冲刷不均匀的影响的系
数。
第十一章
一、基本概念
1. 设计计算：已知各受热面参数和燃料特性，确定锅炉的结构数据。
2. 校核计算：按锅炉已有的结构参数，在给定的锅炉负荷和燃料特性条件下，确
定各个受热面的烟气温度、工质温度等，并同时确定锅炉的热效率、燃料消耗量等。
3. 炉膛断面热强度：单位时间、单位炉膛断面上燃料燃烧放出的热量。
4. 炉膛容积热强度：单位时间、单位炉膛容积内燃料燃烧放出的热量。
5. 炉膛壁面热强度：单位时间、单位炉膛壁面积上燃料燃烧放出的热量。
6. 炉膛燃烧器区域壁面热强度：单位时间、单位燃烧器区域壁面上燃料燃烧放出
的热量。
二、问答题
1. 简要说明尾部受热面单级布置的锅炉校核热力计算的程序？
答：校核热力计算程序，一般从燃料燃烧计算和热平衡开始计算，然后按照烟气
流经各个受热面的顺序进行计算，即炉膛、辐射受热面、对流受热面、省煤器和空预器等。
2. 什麽叫校核热力计算？
答：校核计算指已知结构数据，在给定锅炉负荷和燃料特性条件下，确定炉膛出口截面及各个受热面的参数。
3. 什麽叫设计热力计算？
答：设计计算指已知受热面的参数及燃料特性，设计锅炉结构。
4. 说明锅炉热力计算的允许误差的大小。
答：计算允许的误差：传热量误差不大于2%，炉膛出口烟温不大于100℃，减温水前后蒸汽温度误差不大于1℃。
5. 说明锅炉热强度的用途？
锅炉热强度是锅炉主要的设计参数，用于确定锅炉的结构尺寸。
6. 如何选择炉膛出口烟气温度？
答：一是要尽量减小排烟热损失，二是要兼顾到低温腐蚀问题。
7. 如何选择热风温度？
答：热风温度过高时，可能导致煤粉自燃、爆炸。而过低时，煤粉进入到炉膛时又不易着火、燃尽。
8. 简要说明随着锅炉蒸汽压力的升高水冷壁、炉膛内的辐射受热面的变化。答：随压力升高，水冷壁面积相对减少，炉膛内辐射受热面面积增加。
第十二章
一、基本概念：
1. 循环回路：自然循环中，汽包、下降管、联箱、上升管构成了水循环回路。
2. 锅炉对流蒸发管束：在中小容量锅炉中，吸收对流传热为主的蒸发管束，主要
因为容量低，蒸发吸热份额较大，水冷壁吸热不能满足要求，故布置对流蒸发管束。
3. 运动压头：克服上升管和下降管阻力的压差。
4. 传热恶化：由于局部管子区域吸热量过高，使管内水出现膜态沸腾，或突然蒸
干，这种现象称传热恶化。
5. 自然循环的推动力：由于水冷壁吸热，使水的密度改变为汽水混合物密度，在
一定高度下形成重位压差，成为自然循环的推动力。
6. 汽水两相流型：主要有泡状流、弹状流、环状和液雾流四种。
7. 膜态沸腾：当水冷壁吸热量大时，汽泡会在管子内壁聚集起来形成完整的汽膜，
称膜态沸腾。
8. 循环流速：在饱和状态下进入上升管入口的水的流速。
9. 水的折算流速：以饱和水充满整个截面计算的流速。
10. 汽的折算流速：以饱和蒸汽充满整个截面计算的流速。
11. 质量含汽率：汽的质量占总质量的比例。
12. 容积含汽率：汽的容积占总容积的比例。
13. 截面含汽率：截面上汽所占的比例。
14. 循环倍率：循环的水量与生成的汽量的比。
15. 两相流动阻力：管内汽水混合物流动时，汽泡受到浮力作用，上升比水快，
因此产生流动阻力。
16. 两相流摩擦阻力：汽相和液相之间存在相对速度而引起的流动阻力。
17. 简单回路：一根下降管与一个水冷壁管屏连接而成的回路称简单回路。
18. 界限循环倍率：为保证循环安全性采取的最小和最大循环倍率。
19. 停滞：在受热差的管子中，出现G=D的现象称停滞。
20. 倒流：出现G＜D的现象称倒流。
21. 临界干度：在出现传热恶化状态下的干度称临界干度。
二、问答题
1. 什麽叫循环回路？示意地画出一个循环回路图。
答：循环回路：自然循环中，汽包、下降管、联箱、上升管构成了水循环回路。简图：
2. 自然循环的推动力大小和哪些因素有关？
答：自然循环的推动力与循环回路高度、下降管水密度、上升管吸热等因素有关。
3. 叙述自然循环原理。
答：自然循环的原理：自然循环的实质是由重位压差造成的循环推动力克服了上升系统和下降系统的流动阻力，推动工质在循环回路中流动。
4. 什麽叫第Ⅰ类传热恶化？
答：上升管中热负荷大时，水冷壁管内会产生膜态沸腾。这是由于汽泡在管壁聚集，形成了完整的汽膜，热量通过汽膜层传到液体层再产生蒸发，这样管壁得不到水膜的直接冷却，导致管壁超温。这种现象称第一类传热恶化。
5. 什麽叫第Ⅱ类传热恶化？
答：在蒸发管中，由于热负荷集中，出项蒸干现象，这种现象称第二类传热恶化。
7. 两相流体的阻力是如何以单相流体的阻力计算为基础而计算的？
答：一般计算两相流动阻力时，可采用简化方法，用单相流体流动阻力计算公式的形式，带入均匀混合的汽水混合物的流速和密度，然后用修正系数考虑汽液相对速度和流型对流动阻力的影响。
8. 什麽叫界限循环倍率？它的用途是什麽？
答：界限循环倍率：自然循环锅炉具有自补偿能力的最小循环倍率。
9. 下降管带汽和汽化的原因有哪些？
答：下降管带汽，主要是水速较大、流动阻力大，可采用大直径下降管，下降管受热，现在都将下降管布置在炉外。
10. 从管子受热开始，简单叙述有效压头的计算步骤。
答：有效压头计算式：利用以下的方程式：
xj fl s yd yx p p p S S ?=?+?-=)(
在稳定循环时：一定有：
xj
yx p S ?=
据上式进行计算。
11. 影响循环安全性的主要因素？
答：水冷壁受热不均或受热强度过高；下降管带汽或自汽化；水冷壁管内壁结垢；上升系统的流动阻力。
12. 提高循环安全性的措施：
答：保证水冷壁管内有足够高的流速；尽量减小热偏差；维持正常的汽包水位；减小循环回路的流动阻力；控制锅水品质。
13. 从循环特性看，倒流现象的表现是：
答：倒流管的压差大于同一片管屏或同一回路的平均压差。
14. 汽液两相流分为几种流型：
答：泡状、弹状、环状、雾状。
第十三章 强制流动锅炉
一、 基本概念：
1. 直流锅炉：直流锅炉没有汽包，给水在水泵压头作用下顺序一次通过加热、蒸发和过热受热面，而且没有固定的分解面。进水量等于蒸发量（K=1）。
2. 水平围绕水冷壁：由多根平行管子组成管带，盘旋上升，管内有足够的质量流速可以保证安全。
3. 垂直管屏：水冷壁垂直布置，管内有足够的质量流速，容量小的锅炉采用多次上升管屏，容量大的采用一次上升。
4. 回带管圈：水冷壁管带上下迂回布置。
5. 控制循环锅炉：在下降管加装再循环泵，下联箱水冷壁入口加装节流圈控制并
列管的流量的锅炉。
6.复合循环锅炉：低负荷时按再循环方式运行，高负荷时按纯直流锅炉方式运行。
7.低倍率锅炉：整个锅炉负荷范围内都有再循环泵投入，锅炉的循环倍率大于1。
8.水动力特性：受热面系统内，在热负荷一定时，工质的流量和压降的关系。
9.流动的多值性：系统中一个压降对应两个以上流量时为多值性。
10.工质流量呈周期性波动时。
11.梯型管：蒸发管各段采用不同的管子直径，管径逐级放大。
12.呼吸联箱：平衡各管子的压力的联箱。
13.内螺纹管：管子内壁开出单头或双头螺旋型槽道的管子。
二、问答题
1. 叙述直流锅炉的工作原理？
答：在给水泵的压头下，工质顺序一次通过加热、蒸发和过热受热面，且各受热面之间无固定界面，而且K=1，G=D，既进水量等于蒸发量。
2. 叙述低倍率循环锅炉的工作原理？
答：整个锅炉负荷范围内都有再循环泵投入，锅炉循环倍率始终大于1，使得锅炉内的循环流量始终较大，保证了锅炉的安全，并可以减少锅炉的启、停热损失。
3. 叙述复合循环锅炉的工作原理？
答：低负荷时按再循环方式运行，高负荷时按纯直流锅炉方式运行，始终保持较大的循环流量，减少锅炉启停时的热损失和工质损失。
4. 强制流动锅炉水冷壁都有什么形式？对锅炉容量的适应性如何？
答：目前主要有；垂直管屏，适用于大容量锅炉；螺旋水冷壁，适用于300—900MW 锅炉。
5. 低倍率锅炉和直流锅炉比较有何优点？
答：启动时流量大，热损失和工质损失较小；水泵电耗小；高负荷时流量比直流锅炉小，阻力小；低负荷时流量大，安全。
6. 复合循环锅炉与直流锅炉比较有何优点？
答：高负荷时按纯直流锅炉方式运行，低负荷时按再循环方式运行。启停时热损失小，工质损失小，但流量大，安全。高负荷时热效率高。
7. 防止蒸发管内流动的不稳定性的措施有那些？
答：提高工作压力，保持较高的质量流速，进口加装节流圈，梯形管，控制入口水的欠焓值和热负荷等。
8. 防止蒸发管内脉动的措施有那些？
答：提高工作压力，提高质量流速，加节流圈等。
9. 防止管内热偏差的措施有那些？
答：加节流圈，提高质量流速，化分若干管组并减少焓增，组织好燃烧等。
第十四章电站锅炉蒸汽品质及其污染防治
一、基本概念
1.蒸汽品质：指蒸汽中的杂质的含量，既蒸汽的清洁程度。
2.蒸汽质量：指蒸汽的温度和压力应达到额定参数，杂质的含量也符合要求。
3.机械携带：指蒸汽由于携带含盐量较高的锅炉炉水滴而带盐的现象。
4.分配系数：指某物质溶解于蒸汽中的量R
S与该物质溶解于炉水中的量ls S之比。
q
5.蒸汽湿度：表示蒸汽中携带的锅炉炉水滴的质量占蒸汽质量的百分数。
6.携带系数：蒸汽中的含盐量占炉水含盐量的百分数。
7.旋风分离器：指由分离器筒体、溢流环、筒底和顶帽组成的分离效果较好的一
种分离装置。
8.百叶窗：由许多平行的波形板组成的二次分离装置。
9.蒸汽清洗：用含盐量较少的锅炉给水与蒸汽接触，使溶于蒸汽的盐类转移到给
水中，从而减少蒸汽的含盐量。
10.排污：排出含盐量较高的炉水，补充含盐量较低的给水而使锅炉水质提高。
11.连续排污：锅炉连续排出一部分炉水，补充新的给水而保持锅炉中的水质合格。
12.定期排污：按一定的时间间隔从锅炉低部排出部分炉水和沉渣保持锅炉水质合
格。
13.水垢：锅炉水中的杂质沉积在受热面上形成的固体物质。
14.分段蒸发：将汽包水容积分为含盐浓度较高的盐段和含盐量低的净段，由盐段
排污，少量的炉水可以排出更多的盐量的方法。
二、问答题
1. 造成蒸汽污染的原因有那些？
答：第一个原因是蒸汽中携带有含盐量高的炉水滴，称为机械携带；第二个原因是蒸汽溶解盐类，称为选择性携带。
2. 影响饱和蒸汽机械携带的主要因素有那些？
答：蒸汽的负荷、炉水的含盐量、汽包的水位、工作的压力等。
3. 影响饱和蒸汽的溶盐性携带的因素有那些？
答：工作压力和分配系数；当工作压力升高时，蒸汽的溶盐能力增加，溶盐种类增加，并有一定的选择性。
4. 汽水分离装置所应用的分离原理有那些？
答：离心力分离、重力分离、惯性力分离。
5. 叙述蒸汽清洗装置的工作原理。
答：在汽包的汽容积中布置清洗孔板，部分给水送入清洗孔板上，蒸汽通过孔板之上的清洗水层，蒸汽中的盐类溶解于清洗水中，使蒸汽的含盐量减少，达到清洁蒸汽的目的。
6. 为什么要排污？两种排污装置安装在何处？有什么作用？
答：为了保持炉水的含盐量在允许的范围内，将部分含盐量较高的炉水排出锅炉，补充相应的较清洁的给水。连续排污管布置在汽包中靠近水面的位置，用于排出炉水；定期排污管布置在水冷壁下联箱下部，用于排出炉水和沉渣。
7. 叙述分段蒸发的工作原理？
答：将汽包水容积分为盐段和净段，大部分蒸汽由净段产生，蒸汽较清洁，少部分蒸汽由盐段产生，但两部分蒸汽混合后含盐总量减少；而从盐段排出的炉水含盐量高，只排出少量炉水就可以排出更多的盐分。
8. 提高蒸汽品质的方法有那些？
答：提高给水品质、凝结水再处理、汽水分离、蒸汽清洗、排污、分段蒸发、加药等。
2007年保定华电锅炉复试题目
1、什么是燃料的工业分析?简述挥发分、灰分对煤粉燃烧的影
响？
2、何谓过量空气系数?写出α=f(O2)的具体表达式？分析处于负压的对流烟道内，沿烟气流动方向O2的变化趋势？
3、何谓煤粉细度?衡量煤粉品质的指标有：煤粉细度、煤粉颗粒均匀性指数和煤粉水分，分别说明三者对锅炉工作的影响？
4、在煤粉的燃烧过程中，一次风和二次风有什么作用?
5、什么是过热器的热偏差?简述减少过热器和再热器热偏差的结构措施？
6、什么是低温腐蚀?分析在锅炉上加装暖风机对锅炉安全性和经济性的影响？
7、燃料量增加时，炉膛出口烟温将如何变化？据高温烟气在炉内的放热方程，分析单位燃料在炉内的辐射放热量的变化方向？
8、写出对流受热面烟气侧的放热方程，并据此找出提高换热量的措施？
9、什么是自然循环?汽液两相流有哪几种流型?哪个安全而哪个不安全?
10、直流锅炉的结构特点。增加给水量，过热汽温如何变化?
11、简述蒸汽带盐的危害？
笔试
1、名词解释
一次风过量空气系数活化能煤粉细度热偏差固体不完全燃烧损失机械携带标准煤可磨性系数循环倍率
二、碳、固定碳、焦炭区别，及对燃烧的影响
三、锅炉热损失哪项最大？减少的措施
四、直流燃烧器有哪几种型式。各适合什么煤种
五、直流锅炉的特点，怎样提高水动力稳定性
六、影响蒸汽品质的因素及提高蒸汽品质的措施
七、影响汽温因素，如何调节汽温
八、针对锅炉某一级受热面写出烟气侧放热方程并解释各符号的意义
九、制粉系统的形式
面试
锅炉
1、最佳过量空气系数及影响因素
2、锅炉对流受热面计算的依据及有关方程
3、燃烧器型式及各适应煤种
工程热力学
热力学第一定律的本质
传热
由于给水水质变差在水冷壁上结垢水冷壁的壁温如何变化
锅炉
1、什么是最佳过量空气系数及影响因素
2、煤的工业分析及各自对燃烧的影响
3、蒸汽调节方法分别说明为什么采用这种方法
工程热力学
什么是回热循环为什么采用回热循环
传热
金属一、液体、气体、导热系数从大到小排列
锅炉
1、影响燃烧速度的因素
2、燃烧器型式及适应煤种
3、什么是最佳过量空气系数及影响因素
传热
影响对流传热因素
热力发电厂
表面是加热器疏水有哪几种型式
锅炉
1、随着锅炉参数和容量的增大炉膛结构尺寸如何选择
2、直流锅炉水冷壁型式及特点
3、对流受热面计算依据及方程
传热工程热力学
影响对流传热的因素什么叫状态点，什么叫过程
名词解释 锅炉容量……锅炉的最大连续蒸发量，以每小时所能供应的蒸汽的吨数表示 燃料的发热量 ……单位质量或容积的燃料完全燃烧时所放出的热量 折算成分 ... 燃料中对应于每4190kj/kg(1000kcal/kg) 发热量的成分。 标准煤……规定以低位发热量为 Q https://www.doczj.com/doc/10493565.html, =29310 kj/kg(7000kcal/kg) 的煤作为标准煤 理论空气量……1kg 应用基(收到基)燃料完全燃烧又没有剩余氧存在，此时所需的空气量。 3 0 3 过量空气系数 ……实际供给的空气量 V(Nm/kg)与理论空气量 V(Nm/kg)的比值。 漏风系数……相对于1kg 燃料而言，漏入空气量与理论空气量的比值。 理论烟气容积……燃料燃烧时供以理论空气量，而且又达到完全燃烧，此时烟气所具有的容积。 锅炉机组的效率 ……锅炉有效利用的热量与1kg 燃料带入的热量的比值 飞灰系数……排烟所携带的飞灰中灰量占入炉总灰量的份额 排渣率……灰渣中灰量占入炉总灰量的份额 计算燃料消耗量 ……在进行燃料燃烧计算中，假定燃料是完全燃烧的，实际上 1kg 燃料中只有(1-q 4/100)kg 燃 料参与燃烧反应，因而实际燃烧所需空气容积和生成的烟气容积均相应减少。为此，在计算这些容积时，要考 虑对燃料量进行修正，修正后的燃料量叫 煤粉细度……表示煤粉粗细程度的指标，取一定数量的煤粉试样，在筛子上筛分，设 ag 留在筛子上，bg 经筛 孔落下，则用筛子上剩余量占筛分煤粉总量的百分比来表示煤粉细度： R x a 100% 燃料的可磨性系数 ……将质量相等的标准燃料和试验燃料由相同的初始粒度磨制成相同的煤粉时，消耗能量的 比值 钢球充满系数 ……球磨机内装载的钢球容积占筒体容积的百分比 磨煤出力……单位时间内，在保证一定的煤粉细度的条件下，磨煤机磨制的原煤量。 干燥出力……单位时间内，磨煤系统能将多少煤由最初的水分 w 干燥到煤粉水分 W 着火热……将煤粉气流加热到着火温度所需的热量 汽温特性……指汽温与锅炉负荷(或工质流量)的关系 热偏差……并列管子中，单位工质吸热不均(或焓增不等)的现象 高温腐蚀……也叫煤灰腐蚀，高温积灰所产生的内灰层，含有较多的碱金属，它与飞灰中的铁、铝等成分以及 烟气中通过松散外灰层扩散进来的氧化硫的较长时间的化学作用， 便生成碱金属的硫酸盐。 熔化或半熔化的碱 金属硫酸盐复合物对过、再热器的合金钢产生强烈的腐蚀。在 540~620C 开始发生，700?750 C 腐蚀速度最 大。 理论燃烧温度 ……在绝热状态下，燃烧所能达到的最高温度。也就是在没有热量交换的情况下燃料燃烧时所放 出的热量全部用来加热燃烧产物所能达到的温度。 炉膛的断面热强度……炉膛断面单位面积上的热功率 运动压头……自然循环回路的循环推动力(由下降管中的工质柱重和上升管中工质柱重之差) 循环流速 循环回路中水在饱和温度下按上升管入口截面计算的水流速度 质量含汽率……流过某截面的蒸汽质量流量 D 与流过工质的总质量流量 G 之比，用x 表示x=D/G 截面含汽率 ……蒸汽所占截面面积F ”与管子总截面面积 F 之比 循环倍率……进入上升管的循环水量与上升管出口汽量之比 循环停滞……当受热较弱管子的水流量相当于该管子所产生的蒸汽量时，这种工况 蒸汽清洗 用含盐低的清洁水与蒸汽接触，使已溶于蒸汽的盐转移到清洁水中，从而减少蒸汽中的溶盐。 锅炉排污……为保证炉水的含盐浓度在限度内，将部分含盐浓度较高的炉水排出，并补充一些较清洁的给水。 虚假水位 汽包水位的升高不是由于汽包内存水增多，而是由于汽压突降使水面下存汽量增多，而使水位胀 起，这种水位升高叫 虚假水位 飞升曲线……当发生扰动时，锅炉汽温并不会突变，而有一段时滞，汽温的变化不是阶跃而是由慢到快，然后 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34.
试题答案、及评分细则 一、 名 解 1. 炉容量 ?? 炉的最大 蒸 量，以每小 所能供 的蒸汽的吨数表示 2. 燃料的 量 ?? 位 量或容 的燃料完全燃 所放出的 量 3. 折算成分 ??燃料中 于每 4190kj/kg(1000kcal/kg) 量的成分。 4. 准煤 ?? 定以低位 量 Q https://www.doczj.com/doc/10493565.html, =29310 kj/kg(7000kcal/kg) 的煤作 准煤 5. 理 空气量 ??1kg 6. 用基（收到基）燃料完全燃 又没有剩余氧存在，此 所需的空气量。 7. 量空气系数 ?? 供 的空气量 V(Nm 3/kg) 与理 空气量 V 0(Nm 3/kg) 的比 。 8. 漏 系数 ??相 于 1kg 燃料而言，漏入空气量与理 空气量的比 。 9. 理 烟气容 ??燃料燃 供以理 空气量，而且又达到完全燃 ，此 烟气所具有的容 。 10. 炉机 的效率 ?? 炉有效利用的 量与 1kg 燃料 入的 量的比 11. 灰系数 ??排烟所携 的 灰中灰量占入炉 灰量的份 12. 排渣率 ??灰渣中灰量占入炉 灰量的份 13. 算燃料消耗量 ??在 行燃料燃 算中， 假定燃料是完全燃 的， 上 1kg 燃料中只有 (1-q 4/100)kg 燃料 参与燃 反 ，因而 燃 所需空气容 和生成的烟气容 均相 减少。 此，在 算 些容 ，要考 燃料量 行修正，修正后的燃料量叫 14. 煤粉 度 ??表示煤粉粗 程度的指 ，取一定数量的煤粉 ，在 子上 分， ag 留在 子上， bg R x a 孔落下， 用 子上剩余量占 分煤粉 量的百分比来表示煤粉 度： 100% a b 15. 燃料的可磨性系数 ??将 量相等的 准燃料和 燃料由相同的初始粒度磨制成相同的煤粉 ，消耗能量的比 16. 球充 系数 ??球磨机内装 的 球容 占筒体容 的百分比 17. 磨煤出力 ?? 位 内，在保 一定的煤粉 度的条件下，磨煤机磨制的原煤量。 18. 干燥出力 ?? 位 内，磨煤系 能将多少煤由最初的水分 W y 干燥到煤粉水分 W mf 19. 着火 ??将煤粉气流加 到着火温度所需的 量 20. 汽温特性 ??指汽温与 炉 荷（或工 流量）的关系 21. 偏差 ??并列管子中， 位工 吸 不均（或 增不等）的 象 22. 高温腐 ??也叫煤灰腐 ，高温 灰所 生的内灰 ，含有 多的碱金属，它与 灰中的 、 等成分以及 烟气中通 松散外灰 散 来的氧化硫的 的化学作用， 便生成碱金属的硫酸 。 熔化或半熔化的碱金属硫酸 复合物 、再 器的合金 生 烈的腐 。在 540~620℃开始 生， 700 ～ 750 ℃腐 速度最大。 23. 理 燃 温度 ??在 状 下，燃 所能达到的最高温度。也就是在没有 量交 的情况下燃料燃 所放出的 量全部用来加 燃 物所能达到的温度。 24. 炉膛的断面 度 ??炉膛断面 位面 上的 功率 25. 运 ??自然循 回路的循 推 力（由下降管中的工 柱重和上升管中工 柱重之差） 26. 循 流速 ??循 回路中水在 和温度下按上升管入口截面 算的水流速度 27. 量含汽率 ??流 某截面的蒸汽 量流量 D 与流 工 的 量流量 G 之比，用 x 表示 x=D/G 28. 截面含汽率 ??蒸汽所占截面面 F ”与管子 截面面 F 之比 29. 循 倍率 ?? 入上升管的循 水量与上升管出口汽量之比 30. 循 停滞 ??当受 弱管子的水流量相当于 管子所 生的蒸汽量 ， 种工况 31. 蒸汽清洗 ??用含 低的清 水与蒸汽接触，使已溶于蒸汽的 移到清 水中，从而减少蒸汽中的溶 。 32. 炉排 ?? 保 炉水的含 度在限度内，将部分含 度 高的炉水排出，并 充一些 清 的 水。 33. 虚假水位 ??汽包水位的升高不是由于汽包内存水增多，而是由于汽 突降使水面下存汽量增多，而使水位 起， 种 水位升高叫 虚假水位 34. 升曲 ??当 生 ， 炉汽温并不会突 ，而有一段 滞，汽温的 化不是 而是由慢到快，然后 再由快到慢。 种 渡 程中的参量从初 到 的 化曲 。 二、填空
锅炉原理课程设计
《锅炉原理》课程设计 姓名 班级 指导教师
1.设计任务书 设计题目WG－220/9.8－W改烧煤种、变负荷、变运行参数热力计算 2. 原始资料 锅炉型式：WG－220/9.8－W带有屏式过热器的汽包锅炉 额定蒸发量：D＝220t/h 过热器温度：t＝540℃ 过热器压力：p sh＝9.8MPa（表压） 给水温度：t fw＝215℃ 热空气温度：t ha＝400℃ 排烟温度：θ＝130℃ 冷空气温度：t ca＝30℃ 设计煤种：某无烟煤，成分如下， C ar=63%，H ar＝1.938%，O ar＝2.16%，N ar ＝0.555%，S ar＝2.16%，A ar＝22.017%，
W ar＝9.71%，Q ar，net＝22558 kJ/kg 制粉系统：本锅炉采用钢球磨煤机中间贮仓式热风送粉系统 锅炉给定参数： 给水温度：t fw＝℃，锅炉负荷：D＝ t/h，过热蒸汽压力：p sh＝MPa（表压），过热蒸汽温度：t sh＝℃汽包工作压 力：p= MPa（绝对） 3.改烧煤种的元素分析数据校核和煤种判别 3.1 改烧煤种数据 表1 3.2 元素成分校核 C ar＋H ar＋O ar＋N ar＋S ar＋A ar＋M ar＝ 100.00%？ 3.3 发热量计算 Q ar, net=339C ar+1030 H ar-109(O ar- S ar)-25M ar 3.4 煤种判别 挥发份V daf 折算成分S ar,red，A ar,red，M ar,red 4.锅炉结构特性（见结构计算书） 5.锅炉汽水系统（见任务书） 6.燃烧产物和锅炉热平衡计算
《锅炉原理》习题库参考答案 第一章 基本概念 1. 锅炉容量：指锅炉的最大长期连续蒸发量，常以每小时所能供应蒸汽的吨数示。 2. 层燃炉：指具有炉箅（或称炉排），煤块或其它固体燃料主要在炉箅上的燃料层内燃烧。 3. 室燃炉：指燃料在炉膛空间悬浮燃烧的锅炉。 4. 旋风炉：指在一个以圆柱形旋风筒作为主要燃烧室的炉子，气流在筒内高速旋转，煤粉气流沿圆筒切向送入或由筒的一端旋转送入。较细的煤粉在旋风筒内悬浮燃烧，而较粗的煤粒则贴在筒壁上燃烧。筒内的高温和高速旋转气流使燃烧加速，并使灰渣熔化形成液态排渣。 5. 火炬―层燃炉：指用空气或机械播撒把煤块和煤粒抛入炉膛空间，然后落到炉箅上的燃烧方式的炉子。 6. 自然循环炉：指依靠工质自身密度差造成的重位压差作为循环推动力的锅炉。 7. 多次强制循环炉：指在循环回路中加装循环水泵作为主要的循环推动力的锅炉。 8. 直流锅炉：指工质一次通过蒸发受热面，即循环倍率等于一的锅炉。 9. 复合制循环炉：指在一台锅炉上既有自然循环或强制循环锅炉循环方式，又有直流锅炉循环方式的锅炉。 10. 连续运行小时数：指两次检修之间运行的小时数。 11. 事故率＝%100?+事故停用小时数 总运行小时数事故停用小时数； 12. 可用率＝ %100?+统计期间总时数备用总时数运行总时数； 13. 钢材使用率: 指锅炉每小时产生一吨蒸汽所用钢材的吨数。
一、基本概念 1. 元素分析：指全面测定煤中所含全部化学成分的分析。 2. 工业分析：指在一定的实验条件下的煤样，通过分析得出水分、挥发分、固定碳和 灰分这四种成分的质量百分数的过程。 3. 发热量：指单位质量的煤在完全燃烧时放出的全部热量。 4. 结渣：指燃料在炉内燃烧时，在高温的火焰中心，灰分一般处于熔化或软化状态， 具有粘性，这种粘性的熔化灰粒，如果接触到受热面管子或炉墙，就会粘结于其上，这就称为结渣。 5. 变形温度：指灰锥顶变圆或开始倾斜； 6. 软化温度：指灰锥弯至锥底或萎缩成球形； 7. 熔化温度：指锥体呈液体状态能沿平面流动。 二、问答题 1. 煤的元素分析成分有哪些？ 答：煤的元素分析成分包括：碳、氢、氧、氮、硫、灰分和水分。 2. 煤的工业分析成分有哪些？ 答：煤的元素分析成分包括：水分、挥发分、固定碳和灰分。 3. 挥发性物质包括一些什麽物质？ 答：挥发性物质主包括：各种碳氢化合物、氢、一氧化碳、硫化氢等可燃气体组成，此外，还有少量的氧、二氧化碳、氮等不可燃气体。
1.发热量 蒸发量D：指蒸汽锅炉每小时所生产的额定蒸汽量（即额定压力、额定温度、效率一定时的连续蒸发量），单位t/h。 2.发热量 燃料的发热量：指在某一温度下（通常是在15至25度之间测定的），单位质量的燃料（1kg或者1Nm3）在与外界无机械功交换条件下，完全燃烧后再冷却到原来温度时所释放出的热量。(kJ/kg) 高位发热量：在实验条件下测定发热量的时候，燃烧产物最终被冷却到初始温度，此时燃料产物中的水蒸气温度将凝结为水，并将汽化潜热释放出来，因此此时测定的发热量称为高位发热量Qgw。 低位发热量：在燃烧设备中，产物一般温度较高，水蒸汽不能凝结，此时得到的发热量是低位发热量Qdw。 发热量是评价燃料质量的重要指标之一，也是热力计算的基本数据，需要实验测定。 3.灰熔点和焦炭结焦对炉内燃烧的影响 灰熔点对锅炉的工作具有较大的影响，灰熔点过低，容易引起受热面结渣。另外溶化的渣会将未燃尽的焦炭包裹起来，阻碍空气与焦炭的充分接触，使燃烧速度降低；有时候，熔融的灰渣还会堵塞炉排的通风孔隙，使燃烧工况恶化。 焦炭粘结性对层燃锅炉的燃烧过程影响相当显著，若在炉排燃烧粘结性弱的煤，则会在燃烧过程中形成粉状焦炭，堆积十分严密，将妨碍空气从炉排缝隙穿过。为了加强通风，则必须提高空气流动速度，那
么这些粉状焦炭又会被高速气流吹走，在炉排上形成“火口”，燃烧工况也会恶化。 若焦炭的粘结性太强，焦炭又会熔融粘结在一起，内部的可燃物质难以接触到外围的空气，燃烧过程将趋于缓慢甚至中断。 因此，对于链条锅炉来讲，粘结性太弱或太强的煤，都不适用。 4.锅炉热平衡 锅炉热平衡研究燃料的热量在锅炉内部的利用情况，测算多少热量被利用，多少热量损失，以及这些损失的表现方式与产生原因；热平衡的根本目的就是为提高锅炉的热效率寻找最佳的途径。 热效率是衡量锅炉设备的完善程度与运行水平的重要指标之一，提高热效率是锅炉运行管理的主要工作。为了全面评定锅炉的工作状况，有必要对锅炉进行热平衡测试，从而更加细致的分析总结影响热效率的因素，得到测量数据以指导锅炉的运行与改造。 5.固体不完全燃烧的种类与影响因素。 （1）灰渣损失Qhz，为参与燃烧或者没有燃尽的碳粒与灰渣一同落入灰斗造成的损失； （2）漏煤损失Qlm，部分燃料经炉排落入灰坑造成的损失； （3）飞灰损失Qfh，未燃尽的碳粒随烟气飞走造成的损失。 （1）燃料特性的影响：灰分越高、灰分熔点越低，灰渣损失越大；（2）燃烧方式的影响：机械或者风力抛煤机炉比链条炉的飞灰损失
课程 设计 姓名： 学号：xxxxxxxx 时间： 地点：教学楼指导老师：
热能与动力工程系 目录 第一节设计任务书 3 - 第二节煤的元素分析数据校核和煤种判别3- 第三节锅炉整体布置的确定5- 第四节燃烧产物和锅炉热平衡计算 5 第五节炉膛设计和热力计算55555555555555555555555555135 第六节后屏过热器热力计算55555555555555555555555555235 第七节对流过热器设计和热力计算55555555555555555555555275 第八节高温 再热器设计和热力计算55555555555555555555555335 第九节第一、二、三转向室及低温再热器 引出管的热力计算55555555555555555555555 3585 第十节低温再热器热力计算55555555555555555555555555465 第十一节旁路省煤器热力计算55555555555555555555555555495 第十二节减温水量校核55555555555555555555555555 5535 第十三节主省煤器设计和热力计算555555555555555555555555553 第十四节空气预热器热力计算55555555555555555555555555575 第十五节热力计算数据的修正和计算结果汇总555555555555555555651 第十六节锅炉设计说明书555555555555555555555555555654 5
第一节设计任务书设计题目400t/h再热煤粉锅炉 原始材料 1。锅炉蒸发量D1 40t/h 2。再热蒸汽流量D2 350t/h 3。给水温度t gs 235 C 4。给水压力p gs 15.6MPa(表压) 5。过热蒸汽温度t1 540 C 6。过热蒸汽压力p1 13.7M Pa(表 ) 7。再热蒸汽进入锅炉机组时温度F t 2 330 C &再热蒸汽离开锅炉机组时温度rr t 2 540 C 9。再热蒸汽进入锅炉机组时压力 F P2 2.5M Pa（表 压） 10。再热蒸汽离开锅炉机组时压力rr P2 2.3M Pa 表压） 11。周围环境温度t lk 20C 12。燃料特性 (1)燃料名称：阜新烟煤 (2) 煤的应用基成分( %): C y= 48.3 : O y= 8.6 ; S y= 1 ; H y= 3.3 N y= 0.8 : W y= 15 : A y= 23 _____ (3) 煤的可燃基挥发分V r= . 4J ________ % (4) 煤的低位发热量Q dw= 18645 kJ/kg (5) 灰融点：t1、t2、t3>1500 C 13。制粉系统中间贮仓式，闭式热风送粉，筒式钢球磨煤机 14。汽包工作压力15.2MPa(表压) 提示数据：排烟温度假定值0 py=135 C;热空气温度假定值t rk=320 C 第二节煤的元素分析数据校核和煤种判别、煤的元素各成分之和为100%的校核
《锅炉原理》习题库参考答案 第一章 基本概念 1. 锅炉容量：指锅炉的最大长期连续蒸发量，常以每小时所能供应蒸汽的吨数示。 2. 层燃炉：指具有炉箅（或称炉排），煤块或其它固体燃料主要在炉箅上的燃料层内燃烧。 3. 室燃炉：指燃料在炉膛空间悬浮燃烧的锅炉。 4. 旋风炉：指在一个以圆柱形旋风筒作为主要燃烧室的炉子，气流在筒内高速旋转，煤粉气流沿圆筒切向送入或由筒的一端旋转送入。较细的煤粉在旋风筒内悬浮燃烧，而较粗的煤粒则贴在筒壁上燃烧。筒内的高温和高速旋转气流使燃烧加速，并使灰渣熔化形成液态排渣。 5. 火炬―层燃炉：指用空气或机械播撒把煤块和煤粒抛入炉膛空间，然后落到炉箅上的燃烧方式的炉子。 6. 自然循环炉：指依靠工质自身密度差造成的重位压差作为循环推动力的锅炉。 7. 多次强制循环炉：指在循环回路中加装循环水泵作为主要的循环推动力的锅炉。 8. 直流锅炉：指工质一次通过蒸发受热面，即循环倍率等于一的锅炉。 9. 复合制循环炉：指在一台锅炉上既有自然循环或强制循环锅炉循环方式，又有直流锅炉循环方式的锅炉。 10. 连续运行小时数：指两次检修之间运行的小时数。 11. 事故率＝ %100?+事故停用小时数总运行小时数事故停用小时数； 12. 可用率＝%100?+统计期间总时数 备用总时数运行总时数； 13. 钢材使用率: 指锅炉每小时产生一吨蒸汽所用钢材的吨数。 第二章 一、基本概念 1. 元素分析：指全面测定煤中所含全部化学成分的分析。 2. 工业分析：指在一定的实验条件下的煤样，通过分析得出水分、挥发分、固定碳和灰分这四种成分的质量百分数的过程。
3. 发热量：指单位质量的煤在完全燃烧时放出的全部热量。 4. 结渣：指燃料在炉内燃烧时，在高温的火焰中心，灰分一般处于熔化或软化状 态，具有粘性，这种粘性的熔化灰粒，如果接触到受热面管子或炉墙，就会粘结于其上，这就称为结渣。 5. 变形温度：指灰锥顶变圆或开始倾斜； 6. 软化温度：指灰锥弯至锥底或萎缩成球形； 7. 流动温度：指锥体呈液体状态能沿平面流动。 二、问答题 1. 煤的元素分析成分有哪些？ 答：煤的元素分析成分包括：碳、氢、氧、氮、硫、灰分和水分。 2. 煤的工业分析成分有哪些？ 答：煤的元素分析成分包括：水分、挥发分、固定碳和灰分。 3. 挥发性物质包括一些什麽物质？ 答：挥发性物质主包括：各种碳氢化合物、氢、一氧化碳、硫化氢等可燃气体组成，此外，还有少量的氧、二氧化碳、氮等不可燃气体。 第三章 一、基本概念 1. 理论空气量:1kg燃料完全燃烧时所需要的最低限度的空气量称为理论空气量。 2. 过量空气系数:实际空气量和理论空气量之比。 3. 理论烟气量：当实际参加燃烧的湿空气中的干空气量等于理论空气量，且1kg 的燃料完全燃烧时产生的烟气量称为理论烟气量。 4. 实际烟气量：供给的空气量大于理论空气量，且使1kg燃料完全燃烧时产生的 烟气量。 5. 理论空气、烟气焓：在定压条件下，将1kg 燃料所需的空气量或所产生的烟气 量从0加热到t℃时所需要的热量。 6. 锅炉有效利用热：指水和蒸汽流经各受热面时吸收的热量。 7. 正平衡法：直接确定输入锅炉的热量和锅炉的有效利用热，然后利用锅炉热效 率定义式计算锅炉热效率的方法。 8. 反平衡法：通过确定锅炉的各项热损失，计算锅炉热效率的方法。
辽宁工程技术大学课程设计说明书 课程名称锅炉及锅炉房设备设计 院（系）建筑工程学院 专业建筑环境与能源应用工程 姓名王宇鹏 学号1323020123 起讫日期2016年 5月23日至2016年6月3日指导教师刘成丹 2016 年月日
题目：SHL20-1.0/350-WI型锅炉热力计算 一、锅炉课程设计的目的 锅炉课程设计是“锅炉原理”课程的重要教学实践环节。通过课程设计应达到一下目的：对锅炉原理课程的知识得以巩固、充实提高：掌握锅炉机组的热力计算方法，学会使用《锅炉机组热力计算标准方法》，并具有综合考虑锅炉机组设计与布置的初步能力；培养学生查阅资料、合理选择和分析数据的能力；培养学生对工程技术问题的严肃认真和负责的态度。 二、锅炉课程设计热力计算方法 根据计算任务的不同，可分为计算（结构）热力计算和校核热力计算两种。 设计热力计算：设计热力计算的任务是在锅炉容量和参数、燃料性质及某些受热面边界处的水、汽、风、烟温度给定的情况下，选择合理的炉子结构和尺寸，并计算出各个受热面上的数值，同时也为锅炉其他一些热力计算提供必要的原始资料。 三、校核热力计算主要内容 1.锅炉辅助设计计算；这部分计算的目的是为后面受热面的热力计算提供必要的基本计算数据或图表。 2.受热面热力计算：其中包含为热力计算提供结构数据的各受热面的结构计算。 3.计算数据的分析：这部分内容往往是鉴定设计质量、考核学生专业知识水平的主要依据。 四、锅炉课程设计应提供的必备资料 1.课程设计任务及其要求； 2.给定的燃料及其特性； 3.锅炉的主要参数，如锅炉蒸发量、给谁的压力和温度、过热蒸汽和再热蒸汽的主要参数等； 4.锅炉概况，如锅炉结构的基本特点、制粉设备及其系统、燃烧及排渣方式以及连续排污量等； 5.锅炉结构简图、烟气和汽水系统流程简图、受热面和烟道的主要尺寸等。 6.蒸汽流程：汽包→顶棚管→低温对流过热器→屏式过热器→高温对流过热器冷段→高温对流过热器热段→汽轮机 7.烟气流程：炉膛→屏式过热器→高温对流过热器→低温对流过热器→高温省煤器→高温空预器→低温省煤器→低温空预器 五、锅炉的辅助计算 （一）锅炉参数 1．额定蒸发量D：20t/h； 2．蒸汽压力P：1.3MPa 3．蒸汽温度t gr ：350℃； 4．給水温度t gs ：105℃； 5．冷空气温度t lk ：30℃； 6．预热空气温度t r ：150℃；
锅炉专业考试题 一、填空题 1.过热蒸汽温度超出该压力下的（饱和）温度的（度数）称为过热度。 2.水冷壁的传热过程是：烟气对管外壁（辐射换热），管外壁向管内壁（导热），管内壁 与汽水之间进行（对流放热）。 3.锅炉受热面外表面积灰或结渣，会使管内介质与烟气热交换时的热量（减弱），因为灰渣的 （导热系数）小。 4.锅炉吹灰前应适当提高燃烧室（负压），并保持（燃烧）稳定。 5.冲洗水位计时应站在水位计的（侧面），打开阀门时应（缓慢小心）。 6.“虚假水位”现象是由于（负荷突变）造成（压力变化）引起锅水状态发生改变而引起 的。 7.强化锅炉燃烧时，应先增加（风）量，然后增加（燃料）量。 8.锅炉汽包水位三冲量自动调节系统，把（蒸汽流量）作为前馈信号，（给水流量）作为 反馈信号进行粗调，然后把（汽包水位）作为主信号进行校正。 9.循环倍率是指进入到水冷壁管的（循环水量）和在水冷壁中产生的（蒸气量）之比值。 10.锅炉排污分为（定期）排污和（连续）排污两种。 二、选择题 1.锅炉吹灰前，应将燃烧室负压（）并保持燃烧稳定。 （A）降低；（B）适当提高；（C）维持；（D）必须减小。答案:B 2.（）开启省煤器再循环门。 （A）停炉前；（B）熄火后；（C）锅炉停止上水后；（D）锅炉正常运行时。答案:C 3.锅炉正常停炉一般是指（）。 （A）计划检修停炉；（B）非计划检修停炉；（C）因事故停炉；（D）节日检修。答 案:A 4.当机组突然甩负荷时，汽包水位变化趋势是（）。 （A）下降；（B）先下降后上升；（C）上升；（D）先上升后下降。答案:B 5.在锅炉三冲量给水自动调节系统中，（）是主信号。 （A）汽包水位；（B）给水流量；（C）蒸汽流量；（D）给水压力。答案:A

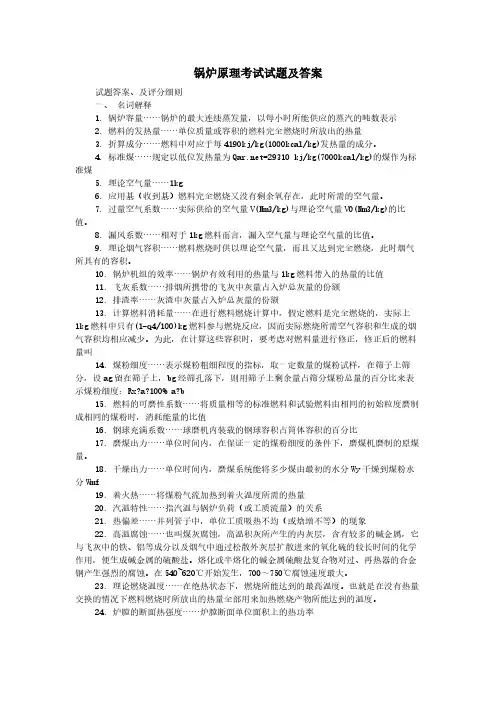

试题答案、及评分细则 一、 名词解释 1. 锅炉容量……锅炉的最大连续蒸发量，以每小时所能供应的蒸汽的吨数表示 2. 燃料的发热量……单位质量或容积的燃料完全燃烧时所放出的热量 3. 折算成分……燃料中对应于每4190kj/kg(1000kcal/kg)发热量的成分。 4. 标准煤……规定以低位发热量为=29310 kj/kg(7000kcal/kg)的煤作为标准煤 5. 理论空气量……1kg 6. 应用基（收到基）燃料完全燃烧又没有剩余氧存在，此时所需的空气量。 7. 过量空气系数……实际供给的空气量V(Nm 3/kg)与理论空气量V 0(Nm 3/kg)的比值。 8. 漏风系数……相对于1kg 燃料而言，漏入空气量与理论空气量的比值。 9. @ 10. 理论烟气容积……燃料燃烧时供以理论空气量，而且又达到完全燃烧，此时烟气所具有的容积。 11. 锅炉机组的效率……锅炉有效利用的热量与1kg 燃料带入的热量的比值 12. 飞灰系数……排烟所携带的飞灰中灰量占入炉总灰量的份额 13. 排渣率……灰渣中灰量占入炉总灰量的份额 14. 计算燃料消耗量……在进行燃料燃烧计算中，假定燃料是完全燃烧的，实际上1kg 燃料中只有(1-q 4/100)kg 燃 料参与燃烧反应，因而实际燃烧所需空气容积和生成的烟气容积均相应减少。为此，在计算这些容积时，要考虑对燃料量进行修正，修正后的燃料量叫 15. 煤粉细度……表示煤粉粗细程度的指标，取一定数量的煤粉试样，在筛子上筛分，设ag 留在筛子上，bg 经筛孔落下，则用筛子上剩余量占筛分煤粉总量的百分比来表示煤粉细度：%100?+= b a a R x 16. 燃料的可磨性系数……将质量相等的标准燃料和试验燃料由相同的初始粒度磨制成相同的煤粉时，消耗能量的比值 17. 钢球充满系数……球磨机内装载的钢球容积占筒体容积的百分比 18. 磨煤出力……单位时间内，在保证一定的煤粉细度的条件下，磨煤机磨制的原煤量。 19. 干燥出力……单位时间内，磨煤系统能将多少煤由最初的水分W y 干燥到煤粉水分W mf 20. / 21. 着火热……将煤粉气流加热到着火温度所需的热量 22. 汽温特性……指汽温与锅炉负荷（或工质流量）的关系 23. 热偏差……并列管子中，单位工质吸热不均（或焓增不等）的现象 24. 高温腐蚀……也叫煤灰腐蚀，高温积灰所产生的内灰层，含有较多的碱金属，它与飞灰中的铁、铝等成分以及 烟气中通过松散外灰层扩散进来的氧化硫的较长时间的化学作用，便生成碱金属的硫酸盐。熔化或半熔化的碱金属硫酸盐复合物对过、再热器的合金钢产生强烈的腐蚀。在540~620℃开始发生，700～750℃腐蚀速度最大。 25. 理论燃烧温度……在绝热状态下，燃烧所能达到的最高温度。也就是在没有热量交换的情况下燃料燃烧时所放 出的热量全部用来加热燃烧产物所能达到的温度。 26. 炉膛的断面热强度……炉膛断面单位面积上的热功率 27. 运动压头……自然循环回路的循环推动力（由下降管中的工质柱重和上升管中工质柱重之差） 28. 循环流速……循环回路中水在饱和温度下按上升管入口截面计算的水流速度 29. 质量含汽率……流过某截面的蒸汽质量流量D 与流过工质的总质量流量G 之比，用x 表示x=D/G 30. 截面含汽率……蒸汽所占截面面积F ”与管子总截面面积F 之比 31. … 32. 循环倍率……进入上升管的循环水量与上升管出口汽量之比 33. 循环停滞……当受热较弱管子的水流量相当于该管子所产生的蒸汽量时，这种工况 34. 蒸汽清洗……用含盐低的清洁水与蒸汽接触，使已溶于蒸汽的盐转移到清洁水中，从而减少蒸汽中的溶盐。 35. 锅炉排污……为保证炉水的含盐浓度在限度内，将部分含盐浓度较高的炉水排出，并补充一些较清洁的给水。 36. 虚假水位……汽包水位的升高不是由于汽包内存水增多，而是由于汽压突降使水面下存汽量增多，而使水位胀 起，这种水位升高叫虚假水位 37. 飞升曲线……当发生扰动时，锅炉汽温并不会突变，而有一段时滞，汽温的变化不是阶跃而是由慢到快，然后
1. 题目：《锅炉及锅炉房设备》课程设计 - 机械类工厂的蒸汽锅炉房工艺设计：三台SZL4-1.25-P型炉 2. 目的：课程设计是锅炉及锅炉房设备的重要实践教学环节，课程设计对课程的教学效果影响甚大，它不仅可以锻炼学生的实践能力，同时也可以加深学生对课堂讲授内容的理解和记忆。 3. 考核内容与方法 锅炉及锅炉房设备课程设计主要考核查阅资料的能力、计算的准确性、设计方案及绘制施工图的能力。 4. 设计具体任务 1）设计概述 2）设计原始资料 3）设计内容 3.1）热负荷计算 3.2）锅炉型号和台数的确定 3.3）水处理设备的选择及计算 3.4）汽水系统的确定及其设备选择计算 3.5）引，送风系统的确定及设备选择计算 3.6）运煤除灰渣系统的确定及设备选择计算 3.7）锅炉房设备明细表 3.8）设计主要附图 5. 参考资料： 1.《锅炉及锅炉房设备》作者：吴味隆等，中国建筑工业出版社，第一版 2.《锅炉原理》陈学俊主编，机械工业出版社， 1991年版。 3.《工业锅炉》张永照，机械工业出版社，1982年版。
4.《锅炉原理》范从振，中国电力出版社，2006年版。 5.《锅炉房工艺与设备》，刘新旺，科学出版社，2002 6.《锅炉与锅炉房设备》，奚士光、吴味隆、蒋君衍，中国建筑工业出版社，1995 7.《锅炉及锅炉房设备》，刘艳华，化学工业出版社，2010 8.《锅炉及锅炉房设备》，杜渐，中国电力出版社，2011 9.《供热工程》，贺平等，中国建筑工业出版社，2009 10..《集中供热设计手册》李善化，康慧等编中国电力出版社 11.《锅炉习题实验及课程设计》同济大学等院校著中国建筑工业出版社 12.《实用供热空调设计手册》陆耀庆主编中国建工出版社 13.《锅炉房设计规范》GB50041-92 中国机械电子工业部主编中国计划出版社 14.《城镇直埋供热管道工程技术规程》CJJ/T-98 唐山市热力总公司主编中国建 筑工业出版社 指导教师签字：2014年12 月25 日 教研室主任签字：年月日 6、课程设计摘要（中文） 热能动力设备和系统是电力生产和热能应用领域中最重要的生产系统和设备，它直接关系到生产的安全性和经济性。学生通过本专业的
锅炉专业考试题库 理论部分： —、填空题： 1、振动给煤机主要由与组成。(给煤槽、电磁振动器) 2、粗、细粉分离器的工作原理是依靠旋转产生的进行分离的。（煤粉气流、离心力） 3、轴承轴向间隙的测量可以用和进行。（塞尺、百分表） 4、筒式磨煤机的破碎原理是和。（撞击、挤压） 5、钢球磨煤机筒体直径，则临界转速低。（大） 6、#45钢常用来制作转动机械中的和。（轴、齿轮） 7、轴承一般分为轴承和轴承，轴承主要承受的向和向的载荷。（滚动、滑动、转子、径、轴） 8、滑动轴承常见的故障象征有，，。（轴承温度高、润滑油温度高、振动加剧） 9、一般滑动轴承的轴瓦可能会出现：、、、。（脱皮剥落、轴瓦剥落、过热变色、裂纹或破碎） 10、换热分为三种基本形式，即：、、。（导热、热对流、热辐射） 11、离心式风机按吸风口的数目可分为和两种。（单吸式、双吸式） 12、风机按其工作特点有和两大类。（轴流式、离心式） 13、基本尺寸相同的相互结合的孔与轴公差之间的关系称为。（配合） 14、在液压传动中，凡是把机械能转变成能的装置都称为泵。（压力） 15、机械强度是指金属材料材料在受外力作用时抵抗和的能力。(变形、破坏) 16、有送、引风机的锅炉通风方式是通风。（平衡） 17、基准制分为和两种。（基轴制、基孔制） 18、锅炉停炉后防腐一般可分为和两种。（湿式防腐、干式防腐） 19、锅炉机组额定参数停炉一般分为和。（正常、事故停炉） 20、省煤器用的护铁应弧形，对管子的包复角为。（120°---180°） 21、热弯管子时的加热温度不得超过℃，其最低温度对碳素钢是℃，对合金钢是℃。（1050、700、800）
课程设计报告 ( –年度第学期) 名称：锅炉课程设计 题目：WGZ670/140-Ⅱ型锅炉 变工况热力计算 院系：能源与动力工程学院班级： 学号： 学生姓名： 同组人员： 指导教师： 设计周数：两周 成绩： 日期：
《锅炉原理》课程设计 任务书 一、目的与要求 1.目的 锅炉课程设计是《锅炉原理》课程的重要教学环节。通过课程设计可以达到如下目的： 1)使学生对锅炉原理课程的知识得以巩固、充实和提高； 2)掌握锅炉机组的热力计算方法，并学会使用热力计算标准和具有综合考虑机组设计 与布置的初步能力； 3)培养学生查阅资料、合理选择和分析数据的能力，提高学生运算、制图等基本技能； 4)培养学生对工程技术问题的严肃认真和负责的态度。 2.要求 1)熟悉所设计锅炉的结构和特点，包括主要工况参数、烟气流程、蒸汽流程等； 2)掌握锅炉热力计算方法，如烟气焓的计算、炉膛热力计算、对流受热面热力计算等； 3)各个计算环节要达到相应误差要求，如排烟温度校核、对流受热面传热量校核等； 4)计算过程合理、结果可信； 5)提交的报告格式规范，有条理。 二、主要内容 按照本组选定的工况参数（煤种、负荷、冷空气温度），结合《锅炉课程设计相关资料》中提供的结构等数据，完成WGZ670/140-2型锅炉的变工况热力计算。 序号设计(实验)内容完成时间备注 1 熟悉设计要求和锅炉的结构 2 完成烟气焓的计算、炉膛计算 3 完成各对流受热面计算 4 提交报告并答辩 四、设计成果要求 学生须提交热力设计计算书，正文格式为宋体，五号字，行间距为21，图表、公式及其标注清楚，数据可靠。 五、考核方式 提交报告并以组为单位进行答辩。 学生姓名(签名)： 指导教师(签名)：
锅炉题库题库答案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
第三章锅炉热平衡 一、名词解释 1、锅炉热平衡：在正常稳定的运行工况下建立的锅炉热量的收支平衡关系。 2、最佳过量空气系数：使得（q2+q3+q4）之和为最小时的过量空气系数。 3、排烟热损失q2：排出烟气所带走的热量与锅炉输入热量的比值。 4、固体不完全燃烧损失q4：未燃烧完全的那部分固体燃料损失掉的热量与锅炉输入热量的比值。 5、气体不完全燃烧损失q3：未燃烧完全的那部分可燃气体损失掉的热量与锅炉输入热量的比值。 6、正平衡热效率：有效利用热量占燃料输入锅炉热量的份额。 7、反平衡热效率：测出锅炉的各项热损失，从100%中减去各项热损得到的锅炉热效率。 8、锅炉有效利用热：单位时间内工质在锅炉中所吸收的总热量。 9、锅炉实际燃料消耗量：锅炉在运行中单位时间内的实际耗用的燃料量。 10、锅炉计算燃料消耗量：扣除固体不完全燃烧热损失后的锅炉燃料消耗量。 二、填空题 1、在室燃炉的各项热损失中，最大的一项是排烟热损失q2 ，其值约为 4%-8% 。 2、锅炉容量越大，q 5损失则越小，对于同一台锅炉，负荷越高q 5 则越 小。 3、对于燃煤锅炉，如果燃料和空气都没有利用外来热源进行加热，并且燃料水 分M ar 电厂锅炉原理与设备思考题答案 1-1、火力发电厂中存在哪三种能量转换过程？分别对应哪些主要设备? 答：锅炉：燃料化学能→蒸汽的热能 汽轮机：蒸汽的热能→机械能 发电机：机械能→电能 1-2、锅炉的作用是什么？ 答：锅炉的作用是使燃料在炉内燃烧放热，并将锅内工质由水加热成具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。 1-3、电厂锅炉容量一般如何定义？ 答：锅炉容量一般是指锅炉在额定蒸汽参数（压力、温度）、额定给水温度和使用设计燃料时，每小时的最大连续蒸发量。 1-4、锅炉蒸汽参数是指哪个部位的参数？ 答：锅炉蒸汽参数是指锅炉出口处的蒸汽温度和蒸汽压力。 1-5、电厂锅炉的型号如何表示？例如：HG-1025/17.4-YM28 答：电站锅炉工厂代号—蒸发量/压力—过热蒸汽温度/再热蒸汽温度——燃料代号×—设计序号。HG-1025/17.4-YM28表示哈尔滨锅炉厂制造、锅炉容量1025t/h，锅炉出口过热蒸汽压力为17.4MPa，设计燃料为油、煤，设计序号为28。 2-1、煤的元素分析包括哪些成分？其中哪些是有害的？哪些是可燃的？ 答：煤的元素分析：C、H、O、N、S、无机物水分M、灰分A。N、S、灰分A是有害的，C、H、S是可燃的。 2-2、煤的工业分析包括哪些成分？ 答：煤的工业分析：水分M(Mf、Minf)、挥发分V、固定碳FC、灰分A 2-3、什么是煤的低位发热量？ 答：低位发热量：1kg煤完全燃烧时所放出的热量，其中不包括燃烧产物中的水蒸气凝结成水所放出的汽化潜热。 2-4、煤的熔融特性用哪三种温度表示？ 答：变形温度DT、软化温度ST、流动温度FT。 2-5、煤的分类及其主要特点。 答：煤按干燥无灰基挥发分含量（Vdaf）的大小来分： 无烟煤：Vdaf≤10%，无烟煤着火困难也不宜燃尽，但其发热量很高，储存过程中不易风化和自燃。 贫煤（劣质烟煤）：10%＜Vdaf≤20%，贫煤不太容易着火，燃烧时不易结焦。 烟煤：20%＜Vdaf≤40%，烟煤含碳量低，易点燃，燃烧快，燃烧时火焰长，发热量较高，具有弱焦结性。 褐煤：40%＜Vdaf，褐煤挥发含量高，表面呈棕褐色，质脆易风化，也很容易自燃，不 题目 锅炉课程设计 学生姓名 学号 院 ( 系 ) 专业 指导教师 报告日期2016年12月28日 目录 前言 第一章锅炉课程设计任务书 (3) 第二章煤的元素分析数据校核和煤种判别 (5) 第三章燃料燃烧计算 (7) 第四章锅炉热平衡计算 (9) 第五章炉膛设计和热力计算 (10) 第六章前屏过热器设计和热力计算 (15) 第七章后屏过热器设计和热力计算 (20) 第八章温再热器设计和高热力计算 (24) 第九章第一悬吊管热力计算 (28) 第十章高温对流过热器设计和热力计算 (30) 第十一章第二悬吊管热力计算 (33) 第十二章低温再热器垂直段设计和热力计算 (35) 第十三章转向室热力计算 (39) 第十四章低温再热器水平段设计和热力计算 (41) 第十五章省煤器设计及热力计算 (45) 第十六章分离器气温和前屏进口气温的校核 (48) 第十七章空气预热器设计和热力计算 (49) 第十八章锅炉整体热平衡校核 (56) 第十九章热力计算结果的汇总 (57) 前言 《锅炉原理》是一门涉及基础理论面较广，而专业实践性较强的课程。该课程的教学必须有相应的实践教学环节相配合，而课程设计就是让学生全面运用所学的锅炉原理知识设计一台锅炉，因此，它是《锅炉原理》课程理论联系实际的重要教学环节。它对加强学生的能力培养起着重要的作用。 本设计说明书详细的记录了锅炉本体各受热面的结构特征和工作过程，内容包括锅炉受热面，锅炉炉膛的辐射传热及计算。对流受热面的传热及计算，锅炉受热面的布置原理和热力计算，受热面外部工作过程，锅炉蒸汽参数的变化特性与调节空气动力计算等。 由于知识掌握程度有限以及三周的设计时间对于我们难免有些仓促，此次设计一定存在一些错误和遗漏。 第一章锅炉课程设计任务书 引言 锅炉课程设计是巩固我们理论知识和提高实践能力的重要环节。它不仅使我们对锅炉原理课程的知识得以巩固、充实和提高掌握了锅炉机组的热力计算方法，学会使用锅炉机组热力计算标准方法，并具有综合考虑锅炉机组设计与布置的初步能力而且培养了我们查阅资料，合理选择和分析数据的能力，培养了我们严肃认真和负责的态度。 我国的锅炉目前以煤为主要燃料。锅炉的结构设计和参数的设计与选择以及煤种的选择与应用等都将会对燃料效率、锅炉安全经济运行水平以及环境污染等问题有影响。因为在锅炉设计中对锅炉的性能、 锅炉原理试题 一、填空题（每题4分，共20分） 1、锅炉严重满水时，过热蒸汽温度会_骤降____________，蒸汽管道会发生___水冲击/法兰冒白汽__________。 2、锅炉启动点火前，应进行不少于5~10分钟的通风时间，以便彻底清除可能残存的可燃物，防止点火时发生___爆炸__________。 3、循环流化床锅炉运行中炉内火焰的颜色有多种，如暗红、鲜红、黄色、麦黄色、白色等，其中炉膛温度最高的颜色为__白色___________。 4、燃煤锅炉的各种热损失中最大的一项是__排烟热损失___________。 5、煤灰的熔融性常用三个温度表示，它们是：_软化温度____________、变形温度、融化温度。通常情况下，控制炉膛出口烟温比灰的___变形__________温度低50－100℃。 6、为防止汽包壁温差过大，停炉后应将锅炉上水至___高水位__________ 7、锅炉的过热器按其传热方式分为三种：对流式过热器，_辐射式______过热器，`__半辐射式___________过热器` 8、若循环流化床锅炉布风板下的风室静压表指针摆动幅度小且频率高，说明__流化良好_ __________，若风室静压表指针变化缓慢且摆动幅度加大时说明__流化质量变差_____ ______。 9、在循环锅炉运行中若各风机的转速没有变化，若炉膛出口负压变大，仪表显示一次风量减少，表示料层变__厚___________，炉内物料_____增多_______ 10、飞灰和炉渣中可燃物含量越多，哪种热损失越大__机械不完全燃烧热损失________ ___。 二、简答题（每题4分，共20分） 1.何为结焦？何谓高温结焦？ 2.何谓低温结焦？多发生在什么时候和部位？ 3.什么叫渐进式结焦？其产生的原因是什么？ 4.开炉、停炉过程中如向保护汽包？ 5.用文字或画图说明循环流化床锅炉是如何实现物料循环的？ 三、简述题（每题10分，共60分） 1.运行中返料器结焦的现象及处理办法？如何预防？ 2.循环流化床锅炉的（固定床点火）点火操作步骤，点火过程的要领？ 3.理论上如何判断料层厚度？在实际中如何判断料层厚度是否合适？ 4.两台锅炉要并列运行，新开锅炉要具备哪些条件才能并汽？并汽过程的注意事项是什么？ 5、布风板均匀性试验的目的？写出布风板均匀性试验操作步骤？ 6、请从给水泵开始，写出给水变成饱和蒸汽所经过的流程？电厂锅炉原理与设备思考题(1111完整版)
锅炉课程设计
锅炉原理试题及答案
相关主题
文本预览
