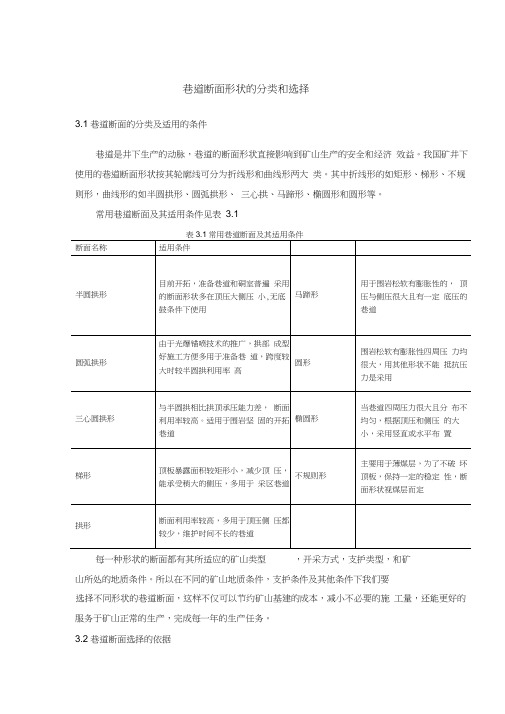

巷道断面形状的选择
我国煤矿井下使用的巷道断面形状，按其构成的轮廓线可分为折线形和曲线形两大类。前者如矩形、梯形、不规则形等；后者如半圆拱形、圆弧拱形、三心拱形、马蹄形、椭圆形和圆形等（见图）。
巷道断面形状的选择，主要应考虑巷道所处的位置及穿过的围岩性质（即作用在巷道上地压的大小和方向）、巷道的用途及其服务年限、选用的支架材料和支护方式、巷道的掘进方法和采用的掘进设备等因素。
一般情况下，作用在巷道上的地压大小和方向在选择巷道断面形状时起主要作用。当顶压和侧压均不大时，可选用矩形或梯形断面；当顶压较大、侧压较小时，则应选用直墙拱形断面（半圆拱、圆弧拱或三心拱）；当顶压、侧压都很大同时底鼓严重时，就必须选用诸如马蹄形、椭圆形或圆形等封闭式断面。
巷道的用途和服务年限也是考虑选择巷道断面形状不可缺少的重要因素。服务年限长达几十年的开拓巷道，采用砖石、混凝土和锚喷支护的各种拱形断面较为有利；服务年限左右的准备巷道以往多采用梯形断面，现在采用错喷支护拱形断面日趋增多；服务年限短的回采巷道，因受动压影响须采用具有可缩金属支架的梯形断面。
矿区富有的支架材料和习惯使用的支护方式，往往也直接影响巷道断面形状的选择。木支架和钢筋混凝土棚子，多适用于梯形和矩形断面；砖石、混凝土和喷射混凝土支护方式，更适用于拱形等曲线断面；而金属支架和锚杆可用于任何形状的断面。
掘进方法和掘进设备对于巷道断面形状的选择也有一定的影响。目前，岩石平巷掘进仍是采用钻眼爆破方法占主导地位，它能适应任何形状的断面。近年来，由于锚喷支护广泛应用，为了简化设计和有利于施工，巷道断面多采用半圆拱和圆弧拱，三心拱逐渐被淘汰。在使用全断面掘进机组掘进的岩石平巷，选用圆形断面无疑是更为合适的。
在需要通风量很大的矿井中，选择通风阻力小的断面形状和支护方式，既有
利于安全生产又具有明显经济效益。
上述选择巷道断面形状应考虑的诸因素，彼此是密切联系而又相互制约的。条件要求不同，影响因素的主次位置就会发生变化。所以，应该综合分析，抓住主导因素兼顾次要因素，以便能选用较为合理的巷道断面形状。
巷道断面设计与施工 目录 一、设计依据 二、巷道断面设计 1、巷道断面形状的选择 2、巷道断面尺寸的确定 （1）巷道净宽的确定 （2）巷道拱高和壁高的确定 （3）道床参数 3．用通风校核巷道断面 4布置巷道水沟 5、计算断面尺寸有关的参数 6.绘制巷道断面施工图，巷道特征表，每米巷道工程量和材料消耗量表 三．巷道支护设计 支护式的确定 （1）锚杆的选定 （2）锚杆参数计算 四.爆破设计 1、施工主要机械设备及爆破材料 2、工作制度 3、爆破式
4、炮眼布置原则 5、爆破参数选择 6、爆破说明书和爆破图表五．劳动组织和施工管理 （1）劳动组织形式 （3）作业循环图表 六.通风与防尘措施 七.掘进安全技术措施

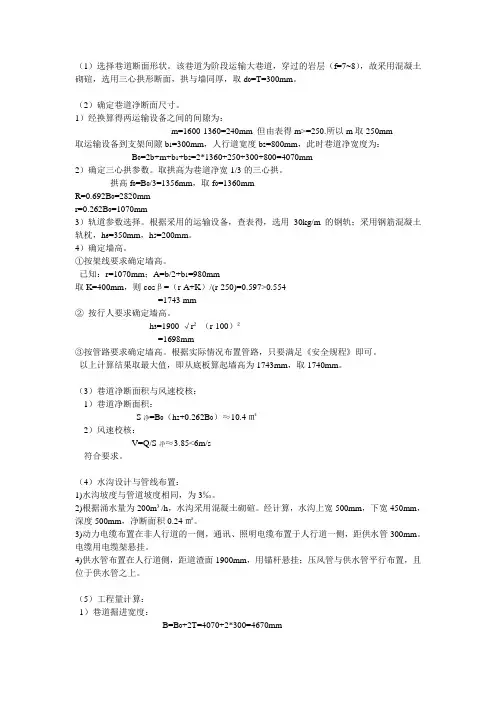

一、设计依据 设计：井下双轨运输大巷 1、基本条件：围岩性质：砂岩，岩条件：Ⅱ类；岩坚固性系数：f=6～8；矿井涌水量50m3/h；巷道坡度3‰；巷道通风量50m3/s；巷道涌水量：无；巷道瓦斯情况：无。 2、巷道设备：运输设备1T固定式矿车MG1.1—6A，牵引设备直流架线式电机车ZK10—6/250，轨距600mm，轨型24kg，混凝土枕木；运输最大件综采液压支架外形尺寸：（长×宽×高）4120×1430×1550mm，拉运设备重型平板车MPC—13.5—6外形尺寸：（长×宽×高）2500×1400×342mm；供水管一趟，管径Φ108mm，压风管一趟，管径Φ108mm；动力电缆三趟，电缆直径Φ50mm，信号电缆两趟，电缆直径Φ25mm，直流电机车导电架线，铜导线直径Φ10mm。 二、巷道断面设计 1、巷道断面形状的选择与支护式 由于巷道断面形状多种多样，但根据给定条件和经济，技术，安全四面考虑，我们应选择合理的巷道断面。下图给定我们相关巷道断面的不同情况：
巷道断面形状的选择 我国煤矿井下使用的巷道断面形状，按其构成的轮廓线可分为折线形和曲线形两大类。前者如矩形、梯形、不规则形等；后者如半圆拱形、圆弧拱形、三心拱形、马蹄形、椭圆形和圆形等（见图）。 巷道断面形状的选择，主要应考虑巷道所处的位置及穿过的围岩性质（即作用在巷道上地压的大小和方向）、巷道的用途及其服务年限、选用的支架材料和支护方式、巷道的掘进方法和采用的掘进设备等因素。 一般情况下，作用在巷道上的地压大小和方向在选择巷道断面形状时起主要作用。当顶压和侧压均不大时，可选用矩形或梯形断面；当顶压较大、侧压较小时，则应选用直墙拱形断面（半圆拱、圆弧拱或三心拱）；当顶压、侧压都很大同时底鼓严重时，就必须选用诸如马蹄形、椭圆形或圆形等封闭式断面。 巷道的用途和服务年限也是考虑选择巷道断面形状不可缺少的重要因素。服务年限长达几十年的开拓巷道，采用砖石、混凝土和锚喷支护的各种拱形断面较为有利；服务年限左右的准备巷道以往多采用梯形断面，现在采用错喷支护拱形断面日趋增多；服务年限短的回采巷道，因受动压影响须采用具有可缩金属支架的梯形断面。 矿区富有的支架材料和习惯使用的支护方式，往往也直接影响巷道断面形状的选择。木支架和钢筋混凝土棚子，多适用于梯形和矩形断面；砖石、混凝土和喷射混凝土支护方式，更适用于拱形等曲线断面；而金属支架和锚杆可用于任何形状的断面。 掘进方法和掘进设备对于巷道断面形状的选择也有一定的影响。目前，岩石平巷掘进仍是采用钻眼爆破方法占主导地位，它能适应任何形状的断面。近年来，由于锚喷支护广泛应用，为了简化设计和有利于施工，巷道断面多采用半圆拱和圆弧拱，三心拱逐渐被淘汰。在使用全断面掘进机组掘进的岩石平巷，选用圆形断面无疑是更为合适的。 在需要通风量很大的矿井中，选择通风阻力小的断面形状和支护方式，既有
目录 第一章设计资料 (2) 第二章巷道断面施工图设计 (2) 第一节巷道断面形状的选择 (2) 第二节道床参数的选择 (3) 第三节巷道内管线布置 (3) 第四节巷道净断面尺寸的确定 (3) 第五节验算风速 (5) 第六节选择支护参数 (6) 第七节确定水沟参数 (6) 第八节确定巷道掘进断面尺寸 (6) 第九节编制巷道断面特征表和每米巷道材料消耗量表 (7) 第十节绘制巷道断面施工图 (8) 第三章交岔点设计 (9) 第一节选择基本数据 (9) 第二节平面交岔点尺寸计算 (9) 第三节交岔点的断面尺寸计算 (10) 第四节工程量及材料消耗 (12) 第五节绘制交岔点施工图 (15) 参考文献 (15)
第一章设计资料 某煤矿，设计生产能力为3Mt/年，服务年限为65年。采用立井开拓、单水平、上下山开拓。地面标高+38m，生产水平为－650m，属低沼气矿井。通风方式为中央并列式通风，井下最大涌水量为400m3/h，通过第一水平东运输大巷的流水量为180m3/h，风量为45m3/s。；采用ZK7－9/550电机车牵引1.5t矿车运输。内设φ108压风管和φ59供水管各一路，另设动力、照明、通讯和信号电缆各一路。大巷中间有一单轨分岔巷道与之相连（单轨巷道宽2860mm，其中b3为1330mm），并成60°交角，交岔点处在不稳定岩层中，试设计大巷断面及交岔点。 第二章巷道断面施工图设计 第一节巷道断面形状的选择 巷道断面形状的选择，主要应考虑巷道用途及其服务年限、所处的位置（即作用在巷道上地压的大小和方向、围岩性质）、选用的支架材料和支护方式、掘进方法和采用的掘进设备等因素。 一般情况下，巷道的用途和服务年限是考虑选择断面形状的重要因素。服务年限长达几十年的开拓巷道，采用受力性能好的各种拱形断面较为有利；服务年限短的准备巷道或回采断面多采用断面利用率高的梯形或矩形断面。 作用在巷道上的地压大小和方向在选择断面形状时也起主要作用。当顶压较大、侧压较小时，则应选用直墙拱形断面（半圆拱、圆弧拱或三心拱）；当顶压、侧压都很大且有严重底鼓时，就必须选用诸如马蹄形、椭圆形或圆形等封闭式断面。 矿区富有的支架材料和习惯使用的支护方式，往往也直接影响巷道断面形状的选择。金属支架和锚杆可用于任何形状的断面；喷射混凝土支护方式适用于拱形等曲线断面。 掘进方法和掘进设备对于巷道断面形状的选择也有一定的影响。目前，岩石平巷掘进仍是采用钻眼爆破方法占主导地位，它能适应任何形状的断面。未来在使用全断面掘进机组掘进的岩石平巷，选用圆形断面无疑是更为合适的。 上述选择巷道断面形状应考虑的诸因素，彼此是密切联系而又相互制约的。条件要求不同，影响因素的主次位置就会发生变化。所以，应该综合分析，抓住主导因素兼顾次要因素，以便能选用较为合理的巷道断面形状此煤矿，设计生产能力为3Mt/年，服务年限为65年，采用立井开拓、单水平、上下山开拓，地面标高+38m，生产水平为－650m，巷道中等稳定，设计采用锚喷支护，选择半圆拱形断面。
贵州盘南煤炭开发有限责任公司 河西采区111201回风巷更改巷道断面形状及支护形式的安 全技术措施 编制：技术主管： 区长： 提报单位：河西采区 提报时间：2010年10月27日 审批单位 生产技术部： 通风区： 安全检查部： 总工程师：
会审意见
一、编制说明 我区现施工的111201回风巷，现已掘至测点D1+37m，根据公司领导要求，结合现场实际情况，现拟将111201回风巷的断面形状及支护形式进行更改，为确保施工期间的安全，特呈此措施报批。 二、技术要求 1、111201回风巷过地质构造带地段的巷道断面形状更改为半圆拱形断面，巷道下宽×中高=4000×2700㎜（更改前的巷道断面形状为梯形断面，巷道下宽×中高=4100×2500㎜）。 2、更改后巷道顶板采用7棵2.2m的树脂锚杆配合钢筋网支护，锚杆间排距为800×800㎜；巷道两帮帮各采用1棵1.8m的树脂锚杆支护，锚杆间排距为800×800㎜。【更改前巷道顶板采用6棵2.2m的树脂锚杆配合钢筋网支护，锚杆间排距为800×800㎜；巷道上帮采用2棵1.8m的树脂锚杆配合钢筋网支护、下帮采用1棵1.8m的树脂锚杆棵锚杆支护，锚杆间距为800×800㎜。。具体见更改前《111201回风巷巷道断面支护图》】。 3、锚杆外露长度＜50mm，钢筋网搭接长度为100mm。 4、巷道掘进期间采用打设规格为φ=15.24mm,L=8000mm的锚索进行加强支护，间排距为：1600mm×1600mm，具体见《巷道断面支护图》。 5、巷道掘进期间永久支护必须紧跟迎头，临时支护控顶距离必须小于1.5m。 6、临时支护图：采用2根4.2m长的槽钢，用吊环悬挂在顶锚杆尾端作前探梁，前探梁和吊环用不小于12#铁丝牢固可靠捆绑在永久支护上，防止前探梁下滑和吊环脱扣伤人，前探梁上铺大板接顶，大板规格为：3500×200×50㎜，具体见《断面临时支护图》。 7、施工期间严格按照生产技术部给定的中线进行施工。 三、安全措施 1.开展每道工序前，必须先严格执行“敲帮问顶”制度，严禁空顶作业。 2.敲帮问顶时严格按执行下列措施：①严格按照由外往里、由顶到帮的

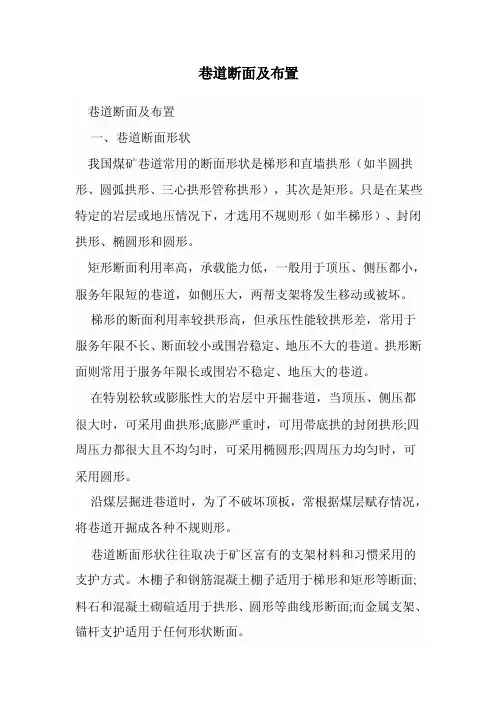

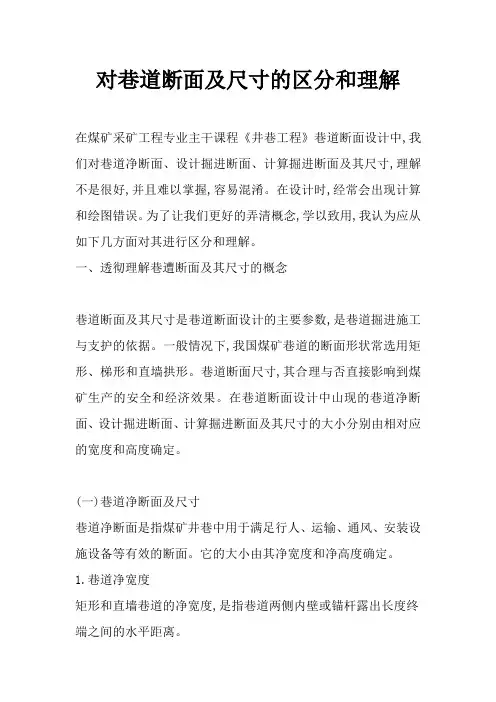

巷道断面及布置 巷道断面及布置 一、巷道断面形状 我国煤矿巷道常用的断面形状是梯形和直墙拱形（如半圆拱形、圆弧拱形、三心拱形管称拱形），其次是矩形。只是在某些特定的岩层或地压情况下，才选用不规则形（如半梯形）、封闭拱形、椭圆形和圆形。 矩形断面利用率高，承载能力低，一般用于顶压、侧压都小，服务年限短的巷道，如侧压大，两帮支架将发生移动或被坏。 梯形的断面利用率较拱形高，但承压性能较拱形差，常用于服务年限不长、断面较小或围岩稳定、地压不大的巷道。拱形断面则常用于服务年限长或围岩不稳定、地压大的巷道。 在特别松软或膨胀性大的岩层中开掘巷道，当顶压、侧压都很大时，可采用曲拱形;底膨严重时，可用带底拱的封闭拱形;四周压力都很大且不均匀时，可采用椭圆形;四周压力均匀时，可采用圆形。 沿煤层掘进巷道时，为了不破坏顶板，常根据煤层赋存情况，将巷道开掘成各种不规则形。 巷道断面形状往往取决于矿区富有的支架材料和习惯采用的支护方式。木棚子和钢筋混凝土棚子适用于梯形和矩形等断面;料石和混凝土砌碹适用于拱形、圆形等曲线形断面;而金属支架、锚杆支护适用于任何形状断面。
