摘要
模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。用模具制造零件以其效率高，产品质量好，材料消耗低，生产成本低而广泛应用于制造业中。
目前世界模具市场供不应求，模具的主要出口国是美国，日本，法国，瑞士等国家。中国模具出口数量极少，但中国模具钳工技术水平高，劳动成本低，只要配备一些先进的数控制模设备，提高模具加工质量，缩短生产周期，沟通外贸渠道，模具出口将会有很大发展。研究和发展模具技术，提高模具技术水平，对于促进国民经济的发展有着特别重要的意义。
本次设计的题目是电脑键盘按键注射模具设计，本次设计是根据零件的实体形状结构，通过测绘得到各个尺寸，用 AutoCAD 绘制装配图及零件图。通过本课题能够帮助我系统了解塑料的工艺性及注塑成型的有关成型原理、工艺特点等，正确分析成型工艺对模具的要求；掌握模具结构及零部件的设计、计算方法、模具结构特点及设计程序等；了解其它模具有关知识及模具 CAD/CAM；本课题还与机械制图、公差配合、材料学、模具制造工艺学等课程关系紧密，是所学知识综合应用。
关键词: 模具制造；塑料管套；工艺；注塑成型
Abstract
Mold is a kind of basic manufacturing technology and equipment, its purpose is to control and limit of material (solid or liquid) flow, the form of need. With mold manufacturing parts for its high efficiency, products of good quality and low material consumption, low production cost and widely used in manufacturing.
The world mold market in short supply, the leading exporter of mould is the United States, Japan, France, Switzerland and other countries. China mold export quantity is few, but China mold and die locksmith technology level is high, low labor costs, armed with some advanced numerical control molding equipment, improve the quality of mould processing, shorten the production cycle, communication channels, and foreign trade mold exports will have great development. Mold technology research and development, improve the level of mould technology, to promote the development of the national economy has a special important significance.
The topic of this design is plastic injection mold design, the design is according to the shape of the entity of the parts structure, various size is obtained by surveying and mapping, using AutoCAD drawing assembly drawing and part drawing. Through this topic system that can help me understand about forming principle of technology of plastics and plastic injection molding, process characteristics, etc., correctly analyze the requirement of the molding process of mould; To grasp the method of design and calculation of the die structure and parts, die structure characteristics and design procedures, etc.; Understand other mould related knowledge and mould CAD/CAM; This topic is also working with mechanical drawing, tolerance matching, material science, closely tied to mould manufacturing technology, and course, is the integrated application of knowledge.
Keywords: Mould manufacturing；Plastic sleeve；Process;Injection molding
目录
引言 (1)
1 绪论 (2)
1.1 我国塑料模具工业现状及发展方向 (2)
2 模具结构的确定............................... (3)
2.1塑件的工艺分析..........................。 (3)
2.2确定注射机的型号 (4)
2.3确定模具结构方案 (6)
3 模具各个部件的设计 (8)
3.1分型面位置的确定 (8)
3.2流道的结构设计 (8)
3.3支承零部件的设计 (11)
3.4推出机构的设计 (12)
3.5抽芯机构设计 (14)
3.6温度调节系统 (15)
4 塑料及模具零件材料的选择及其加工工艺 (16)
总结 (17)
词 (19)
参考文献 (20)
引言
改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。
模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。用模具制造零件以其效率高，产品质量好，材料消耗低，生产成本低而广泛应用于制造业中。
注塑成型是使热塑性或热固性模塑料先在加热机筒中均匀塑化，而后由柱塞或移动螺杆推挤到闭和模具的模腔中成型的一种方法。
注射成型有称注塑模塑，是一种注射兼模塑的成型方法。注射方法是聚合物组分的粉料或粒料，通过注射机料斗，进入机筒，通过机筒外部加热和螺杆旋转产生的剪切摩擦热，使物料经历了加热，输送，排气，压缩混合，均匀等作用而塑化。塑化的物料在喷嘴的阻挡下，积于机筒的前端，然后借助柱塞或螺杆向塑化好的的物料轴向施压，则高温熔体经喷嘴和模具的浇注系统进入已闭合好的低温模具中，再经历保压，冷却定型可开启模具，顶出制品，得到与模腔几何尺寸及精度相似的塑料制品。
上述这种注塑方法是塑料成型加工最普遍也是最早的成型方法，早在19世纪80年代就出现了最简单纤维素的塑料制品。
注塑成型具有一次能成型出形状复杂，尺寸精度高和带有金属嵌件等特点。因此，今年来发展较快，其成型产品占目前塑料制品生产量的20%-40%。注塑成型正继续向着高速化，自动化，精密化的方向发展。
用注塑方法生产的塑料品种十分广泛。除了大多数的热塑性树脂，如PE，PP，PVC，
塑料模设计实例 塑料注射模具设计与制造实例是通过设计图1.1所示的防护罩的注射模，全面介绍了从塑料成形工艺分析到确定模具的主要结构，最后绘制出模具的塑料注射模具设计全过程。 设计任务： 产品名称：防护罩 产品材料：ABS（抗冲） 产品数量：较大批量生产 塑料尺寸：如图1.1所示 塑料质量：15克 塑料颜色：红色 塑料要求：塑料外侧表面光滑，下端外沿不允许有浇口痕迹。塑料允许最大脱模斜度0.5° 图1.1 塑件图 一．注射模塑工艺设计 1．材料性能分析 （1）塑料材料特性 ABS塑料（丙乙烯—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了 丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称为改性聚苯乙烯，具有 比聚苯乙烯更好的使用和工艺性能。ABS是一种常用的具有良好的综合力学性 能的工程材料。ABS塑料为无定型料，一般不透明。ABS无毒、无味，成型塑 料的表面有较好的光泽。ABS具有良好的机械强度，特别是抗冲击强度高。ABS 还具有一定的耐磨性、耐寒性、耐水性、耐油性、化学稳定性和电性能。ABS 的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。 （2）塑料材料成形性能
使用ABS 注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。另外熔体黏度较高，使ABS 制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。ABS 易吸水，成形加工前应进行干燥处理。在正常的成形条件下，ABS 制品的尺寸稳定性较好。 （3）塑料的成形工艺参数确定 查有关手册得到ABS （抗冲）塑料的成形工艺参数： 密 度 1.01~1.04克/mm3 收 缩 率 0.3%~0.8% 预热温度 80°c~85°c ，预热时间2~3h 料筒温度 后段150°c~170°c ，中段165°C~180°c ，前段180°c~200°c 喷嘴温度 170°c~180°c 模具温度 50°c~80°c 注射压力 60~100MPa 注射时间 注射时间20~90s ，保压时间0~5s ，冷却时间20~150s. 2．塑件的结构工艺性分析 （1）塑件的尺寸精度分析 该塑件上未注精度要求的均按照SJ1372中8级精度公差值选取，则其主要尺寸公差标注如下（单位均为mm ）： 外形尺寸：26.0040+φ、 1.2050＋、12.0045+、94.0025+R 内形尺寸：26.008.36+φ 孔 尺 寸：52.0010+φ 孔心距尺寸：34.015± （2）塑件表面质量分析 该塑件要求外形美观，外表面表面光滑，没有斑点及熔接痕，粗糙度可取Ra0.4μm ，下端外沿不允许有浇口痕迹，允许最大脱模斜度0.5°，而塑件内部没有较高的表面粗糙度要求。 （4）塑件的结构工艺性分析
开关按键的注塑模具设 计说明书 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
目录 绪论 (3) 1.模塑工艺规程的编制 (5) 塑件的工艺性分析 (5) (5) (6) 计算塑件的体积和质量 (6) 塑件注塑工艺参数的确定 (7) 塑料成型设备的选取 (7) 2.注塑模的结构设计 (8) 分型面选择 (8) 确定型腔的数目及排列方式 (9) (9) (11) 浇注系统设计 (11) (11) (12) (13) (13) (14) 抽芯机构设计 (14) (14) (14) (15) (15) 滑块和导滑槽设计 (15) 导柱的设计 (15) 推出机构设计 (16) 成型零件结构设计 (16) (16) 3.外壳注塑模具的有关计算 (18)
4.模具加热和冷却系统的设计 (20) 5.模具闭合高度确定 (20) 计算模具的闭合高度 (21) 校核注塑机的开，合模空间 (21) (21) (21) 6.注塑机有关参数的校核 (21) 模具合模时校核 (21) 模具开模时校核 (22) 7.绘制模具总装图和非标零件工作图 (22) 本模具总装图和非标零件工作图见附图 (22) 本模具的工作原理 (22) 结论 (23) 致谢 (24) 参考文献 (25) 绪论 大学的学习即将结束，毕业设计是其中最后一个实践环节，是对以前所学的知识及所掌握的技能的综合运用和检验。随着我国经济的迅速发展，采用模具的生产技术得到愈来愈广泛的应用。 随着工业的发展，工业产品的品种和数量不断增加。换型不断加快。使模具的需要补断增加。而对模具的质量要求越来越高。模具技术在国民经济中的作用越来越显得更为重要。 根据业内专家预测，今年中国塑料模具市场总体规模将增加13%左右，到2005年塑料模具产值将达到460亿元，模具及模具标准件出口将从现在的9000多万美元增长到2005年的2亿美元左右，产值在增长，也就意味着市场在日渐扩大。 相当多的发达国家塑料模具企业移师中国，是国内塑料模具工业迅速发展的重要原因之一。中国技术人才水平的提高和平均劳动力成本低都是吸引外资的优势，所以中国塑模市场的前景一片辉煌，这是塑料模具市场迅速成长的重要因素所在。 按照我国国家标准，模具共分为10大类46个小类，塑料模具是10大类中的l 个大类，共有7个小类：热塑性塑料注塑模、热固性塑料注塑模、热固性塑料压塑
碗 的 注 射 模 具 设 计 说 明 书 设计题目：碗的注射模具设计 指导老师：xx 设计者：xxx 系别：信息控制与制造系 班级：xx 学号：xx
绪论 {一} 【模具在加工工业中的地位】 模具是利用其特定形状去成型具有一定的形状和尺寸制品的工具。在各种材料加工工业中广泛的使用着各种模具。例如金属铸造成型使用的砂型或压铸模具、金属压力加工使用的锻压模具、冷压模具等各种模具。 对模具的全面要：能生产出在尺寸精度、外观、物理性能等各方面都满足使用要求的公有制制品。以模具使用的角度，要求高效率、自动化操作简便；从模具制造的角度，要求结构合理、制造容易、成本低廉。 模具影响着制品的质量。首先，模具型腔的形状、尺寸、表面光洁度、分型面、进浇口和排气槽位置以及脱模方式等对制件的尺寸精度和形状精度以及制件的物理性能、机械性能、电性能、应力大小、各向同性性、外观质量、表面光洁度、气泡、凹痕、烧焦、银纹等都有十分重要的影响。其次，在加工过程中，模具结构对操作难以程度影响很大。在大批量生产塑料制品时，应尽量减少开模、合模的过程和取制件过程中的手工劳动，为此，常采用自动开合模自动顶出机构，在全自动生产时还要保证制品能自动从模具中脱落。另外模具对制品的成本也有影响。当批量不大时，模具的费用在制件上的成本所占的比例将会很大，这时应尽可能的采用结构合理而简单的模具，以降低成本。 现代生产中，合理的加工工艺、高效的设备、先进的模具是必不可少是三项重要因素，尤其是模具对实现材料加工工艺要求、塑料制件的使用要求和造型设计起着重要的作用。高效的全自动设备也只有装上能自动化生产的模具才有可能发挥其作用，产品的生产和更新都是以模具的制造和更新为前提的。由于制件品种和产量需求很大，对模具也提出了越来越高的要求。因此促进模具的不断向前发展 [二] 【模具的发展趋势】 近年来，模具增长十分迅速，高效率、自动化、大型、微型、精密、高寿命的模具在整个模具产量中所占的比重越来越大。从模具设计和制造角度来看，模具的发展趋势可分为以下几个方面：
按键的结构设计 按键一般来说分两种，橡胶类和塑料类。 橡胶类用的最多的是硅胶，塑料类指的是我们常用的塑料料，比如ABS，PC等。 我们在设计按键时，首先要考虑是，当按键设计未理想时，可能发生什么问题（我总结了以下几点)：（一）按键按下时，卡在上盖部份，弹不回来，造成ＴＡＣＴＳＷ失效． （二）按键用力按下时，整个按键下陷脱落于机台内部． （三）按键组立完成后，ＴＡＣＴＳＷ就直接顶住按键，致使按键毫无压缩行程，造成ＴＡＣＴＳＷ失效． （四）按键按下时，接触不到ＴＡＣＴＳＷ，致使无法操作． （五）无法在按键面每一处按下，均获得ＴＡＣＴＳＷ动作（尤其是大型按键较易发生）． （六）外观设计未考虑周详，致使机构设计出之按键，使用时极易造成误动作． （七）按键上下或者是左右方向装反，亦或是位置装错（未考虑防呆）． （八）按键不易于装入上盖． （九）按键脱落出于机台外部． （十）按键未置于按键孔中心，即按键周围间隙不平均，此项对于浮动式按键是无可避免的，对于半或全固定??式按键还需相当精度才可达到 只有尽可能的考虑周全，设计出来的产品才可能好，这也就是我们常说的设计要做DFMEA。 现在先说橡胶类的按键设计（主要是硅胶按键的设计）： 按键整个都是用硅胶（ｓｉｌｉｃｏｎＲｕｂｂｅｒ）押出，内底部附着一颗导电粒一起成型，其优点为： Ａ．按键顶为软性，操作触摸时，手感较舒服．Ｂ．可将数个按键一起同时成型，且每个按键可有不同 之颜色，供货商制作时较快，且产量也较多，机台组立时也较快，节省工时．Ｃ．表面不会缩水．其缺点为： Ａ．按键操作按下时，无有用ＴＡＣＴＳＷ之清脆响声，较无法用声音判别是否有动作． Ｂ．按键用力按下时，较易卡在上盖部份，弹不回来． Ｃ．按键周围间隙较不易控制，此种是属于全固定式按键中之软性按键，间隙不易控制到一样． 其作用原理为利用按键内底部附着之导电粒压下，使ＰＣＢ上两条原本不相导通之镀金铜箔，藉由导电粒连结线路导电使其相通（如图所示）
按键类模具设计
Ⅱ按键类模具设计总则 一、树立正确的观念 （一）什么是模具：模具就是用来生产某种指定产品的工具。即然模具只是生产产品的工具。所以制作模具并不是制模人员的目标。作业合格的产品才是我们一切努力的最终目标，而模具制作是这一过程中至关重要的环节。只有得到合格的产品，模具和模具设计才实现其价值。 （二）什么是按键模：按键模就是用来生产按键类产品的工具，按键类产品有如下共同的特点： 1 产品的尺寸相对较小，而尺寸精度要求高 2 产品一般有较高的表面要求 3 产品结构相对简单，但单件产品要求产量高 4 产品有诸如：电镀，印刷等后道工序 相对应于上述按键类产品的特点，按键类模具也有其相对应的特点： 1 模具精度要求高，一般重要尺寸控制为0.02MM 2 型腔、型芯的强度和表面质量要求高：一般型腔都要做到镜面抛光，故我们在选择工件 材料和加工工艺也要相应选用性能好的S136钢材，热处理后硬度为48-52HRC 3 在产品排布设计时，要设计边框和定位柱，以利于注塑工艺调整，以及产品后加工的固 定，产品运输过程中的包装和保护。 （三）按键类产品使用的材料： 1 ABS 用于空心电镀KEY或空心电镀 2 PC 用于空心透明KEY或实心透明KEY 3 PMMA 用于实心透明KEY 4 按键类产品成型后的处理程序以及模具设计时应注意的地方。 （1）表面电镀 1 整个表面都可以被电镀 （2）侧面和顶面可被电镀而底面不可以电镀 针对表面电镀的产品，模具设计时主要要考虑以下几点 1 产品的底面尽量设计成平面
2 LAYOUT 设计时,KEY间距有适当距离 3 流道上要设计挂点,方便电镀时固定产品, 挂点距离为40-50MM 4 在边框及流道上设计一小平面,方便电镀后检测电镀层的厚度 5 定位柱应朝向产品侧,以保护电镀KEY的表面 2 表面印刷: 1 定位柱的设计应朝向KEY的反面,以保证定位柱不刮破印刷丝网 2 流道边框等不能高于产品的KEY 顶面,以免干涉印刷 3 按键KEY与硅胶产品的装配 大多的按键KEY做好之后,都要装配到硅胶产品上, 装配一般是通过用胶水将按键KEY 粘在硅胶上来完成.所以,产品结构设计时必须设计合适的装配间隙和防呆结构. 二、模具设计: 在完成对产品的分析之后,我们要进入正式的模具设计。因按键类模具属于精度要求较高的模具，故模具设计应从以下几个方面着手分析： ㈠按键类模具的设计精度： 模具精度虽然与加工和年装配密切技术相关，但首先应具有较高的设计精度。如果在设计时没有提出恰当的技术要求，或模具结果本身设计不合理，则无论加工和装配技术有多高，模具的精度永远不可能得到保证，所以： 1．按键模各零部件的设计精度和技术要求要与产品精度相适应。按键模型腔、型芯以及分型面的精度相适应。一般模具的尺寸公差应小于产品公差的三分之一，按公司目前的要求，模具的设计和制造公差应控制在±0.02mm以内。 2．按键模的标准通用零部件，虽然不直接参与注射成型，但其精度却能够间接影响产品精度。为此，按键类模具的模架使用龙记标准模架，顶针及司筒使用进口顶针及司筒、浇口套、定位圈也可使用标准件。 3．按键模的结构必须要具有足够的刚度，防止它们在注射压力和合模力的作用下，发生大的弹性变形，影响产品的精度，故： ①模架及板模框适当加厚，并适当增加支撑柱，以防止模架变形 ②镶块选用优质的S136钢材，粗加工后进行热处理，其硬度达到48-52HRC ③设计合理的结构，比如锥面配合，设计凸块咬合结构类加强整体的刚度。 4．按键模应确保动、定模的对合精度。
渭南师范学院 毕业设计 设计题目聚苯乙烯注塑成型工艺的研究 学生姓名魏阳____ 学号_______ 专业班级高分子材料与工程 指导教师____刘展晴____
2015年4月20号
摘要 本论文详细介绍了聚苯乙烯(PS)塑料的注射成型技术，结合产品的模具设计，对成型工艺进行了分析讨论；通过对典型PS塑料制品的加工工艺过程的研究，对PS塑料制品生产中的缺陷、原因及解决方法进行了论述。结果表明，PS作为通用塑料，因其具有良好的性能，在结构复杂的工艺品生产中应用效果好，而且，合理的设计可以使模具结构大大简化。 [关键词]PS 塑料；注射成型；技术；探讨 1. PS 塑料成型特性分析 1. 聚苯乙烯简介 ()聚苯乙烯(PS)是指有苯乙烯单体经自由基缩聚反应合成的聚合物，英文名称为Polystyrene，简称PS。玻璃化温度80～90℃，非晶态密度1.04～1.06克立方厘米，晶体密度1.11～1.12克立方厘米，熔融温度240℃，电阻率为1020～1022欧·厘米[1]。导热系数30℃时0.116瓦(米·开)。通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃，低温易开裂。此外还有全同和间同立构聚苯乙烯。。
普通聚苯乙烯树脂属无定形高分子聚合物，聚苯乙烯大分子链的侧基为苯环，大体积侧基为苯环的无规排列决定了聚苯乙烯的物理化学性质，如透明度高、刚度大、玻璃化温度高，性脆等。可发性聚苯乙烯为在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品。高抗冲聚苯乙烯为苯乙烯和丁二烯的共聚物间规聚苯乙烯为间同结构，采用茂金属催化剂生产，是近年来发展的聚苯乙烯新品种，性能好，属于工程塑料 自从20世纪30年代初期聚苯乙烯第一次在德国实现了工业生产以后，它的应用领域也在不断扩大，迄今为止，聚苯乙烯以实现了规模化、跨越式发展。聚苯乙烯具有优越的抗水防潮性、轻质、高硬度、高抗冲性、保温性能好等特性， 聚苯乙烯 (PS)是一种无色透明的热塑性树脂，PS的分子量过高，加工困难，所以通常聚苯乙烯的分子量为5～20万。PS的机械性能，随温度升高，刚性、弹性模量、抗拉强度、冲击强度等下降，而断裂伸长率较大。PS的透明性好，透光率达88～92%，仅次于丙烯酸类聚合物，折射率为1.59～1.60。故可用作光学零件，但它受阳光作用后，易出现发黄和混浊。 PS主要缺点是性脆和耐热性低。 但其具有良好的光学性能及电气性能，容易加工成型，着色性能好。由于它具有良好的性能，因此，现在已经成为世界上应用最广的热塑性树脂，是通用塑料的五大品种之一。 2.2注塑成型简介 ………….
注塑模具设计的基本流程 注塑是一种工艺，是基于比如LIGA的微制造技术开发出来的，当然还有很多其他方法。那么注塑模具的设计流程是什么呢?下面跟一起来看看吧! LIGA工艺就是先生产出一个注塑所需要的模型，也就是俗称的"模子"，然后将液态塑料灌注在模具中，最后在分离出来，形成最终所需要的产品。比如一些塑料玩具，产品太多了。 当接到客户的CASE之后，首先，要了解清楚客户的要求(如：产品的外观要求，结构上的要求，或其它的一些特殊要求)，与客户进行沟通;接下来，就要开始分析要做的这个产品了，主要是检查产品的拔模及肉厚，对一些柱位及肋位进行防缩水处理(这些很必要，可以减少以后开模中一些不必要的麻烦，提高你在客户心目中的地位)。 模具设计(以下以Pro/E进行模仁3D设计，再在二维CAD里面完成所有设计为基础)的具体流程如下： 1.对产品进行排位(这将决定模具的大小，在这里要考虑的东西太多了，主要的还是靠设计师的经验及公司的要求); 2.对产品加上收缩率(缩水); 3.确定模仁的大小; 4.开始做分模面，这里考的就是真功夫了，不仅3D要用得好，模具结构更是重中之重;
5.分模面做好，就可以把模具分开了，前后模、镶件、斜顶、行位，都可以在这边分好; 6.接下来做的就是流道了，这个关系到公司生产的成本及产品的质量，设计时要慎重; 7.下面就是冷却水路的布置、镙丝的放置及顶针的排列(如果是用EMX设计，那么这里只要做基准点就可以); 8.如果是用CAD设计，一般做完以上工作就可以把它转成平面图，直接放入模胚再在CAD里面设计。 9.模仁图有了，就开始模胚上的设计。首先，以模仁的大小及结构，定出模胚的大小及形式(如大水口、细水口等);然后，用模具外挂调出适用的模胚，装入模仁(注意：图层的控制及颜色的控制，以便在后面出散件图时能更快，更易识别); 10.把水路引到模胚上，还有镙丝，再来画上弹弓、垃圾钉、顶棍孔，在主视图上做这些的同时，要在剖面图上表达出来。当然还有顶针，别忘了这里把唧嘴也给画上。如果是细水口的话就忙了，水口拉针、拉杆、开闭器都要在这里设计好，如果有行位的模具，应先设计好行位; 11.接下来就是撑头、锁模片以及撬模坑; 12.简单一点的模具做到这里也就差不多了(只是说结构图)，接下来就开始标数，这也是检查设计正确性的重要一环;
Inventor Mold塑料模具设计实战 默认分类 2010-05-28 00:36:30 阅读16 评论0 字号：大中小订阅 本文旨在与读者分享Inventor Mold的设计思路。其特点是在一款三维设计软件中完成所有的设计，并且集成模流分享软件Mold Flow 功能，满足塑料模具设计的整体解决方案。 随着塑料模具行业的快速发展、塑料模具制造精度的提高以及模具行业的激烈竞争，使得消费者对塑料模具设计的要求越来越高，必须同时考虑设计精度和设计周期的影响。目前，大部分塑料模具设计都是在三维软件中进行分模设计，在二维中进行排位的设计。这种方式，由于三维软件和二维软件分别独立，缺乏关联，存在着一些弊病，很容易出现设计的错误。另外三维与二维的“拼凑式”设计， 也严重影响了塑料模具设计的精度。 下面以一个实例，来介绍Inventor Mold的设计流程。塑料产品如图1所示。该产品的特点是需要修补孔，要做抽芯机构。 1.新建模具设计 打开Inventor Mold后，新建一塑料模具设计，进入到Inventor Mold塑料模具设计的环境下，在未导入塑料产品之前，其中很多 的指令都处于不可用状态，如图2所示。
2.导入塑胶产品 执行“塑料零件”指令，选择塑件产品，将塑件产品导入到塑料模具设计环境中，如图3所示。此时可看到菜单都已经被激活，如 图4所示。
3.调整出模方向 此步骤是用来调整塑件产品的出模方向，当塑件导入模具设计环境后，会有一个默认的方向，但是默认的方向有可能不是正确的模具出模方向，所以必须进行调整。如图5所示，这里调整出模方向非常重要，因为Inventor Mold自动补孔(自动修补破孔)方式会根据 出模的方向来定。 4.选择材料 材料库是Inventor Mold的一大特色，Inventor Mold基本上含有模具行业常用的材料，共有七千多种塑料材料，且每种材料都有其属性，包括厂商以及牌号，当然还包括收缩率。之所以Inventor Mold含有如此丰富的材料库，那是因为Inventor Mold中含有Mold Flow 的功能，在进行模流分析时，必须先定义具体的材料，才可以进行工艺的设定和模流的分析。 需要特别注意的是，如果没有选定材料，后面的模流分析将不能进行，收缩率也将没有参考值，如图6所示。
前言 第二章注塑设备选择 第2.1节估算塑件体积 该产品大批量生产故设计的模具要有较高的注塑效率，浇注系统要能自动脱模，可采用侧浇口自动脱模结构。由于塑件中等大小，所以模具采用一模二腔结构，浇口形式采用侧浇口。 2.1.1计算塑件体积 由第一章可知塑件材料PMMA的密度为1.16～1.20g.cm3-，收缩率为1.6%～2.0%，计算出其平均密度为1.18 g.cm3-，平均收缩率为1.8%。经测绘初步估算得 塑件体积 V 塑 =9.18+1.428+7.722+0.33+0.32+2.62=21.6 cm3； 塑件质量M 塑= V 塑 ρ=21.6 cm3×1.18 g.cm3-=25.488g； 2.1.2 浇注系统凝料体积的初步估算 可按塑件体积的0.6倍估算，由于该模具采用一模二腔。 1.所以浇注系统凝料体积为 V 2=2V 塑 ×0.6=2×21.6×0.6=25.92 cm3； 2.该模具一次注塑所需塑料的体积为 V 0=2V 塑 + V 2 =2×21.6+25.92=69.12 cm3; 第2.2节注塑机型号的选定 根据塑料制品的体积与质量，以及成型工艺参数初步选定注塑机的型号为SZ—200/1000型卧式螺杆注塑机 2.2.1 注塑机的主要技术参数 如表2.1所示 表2.1
注： 该注塑机由宁波市金星塑料机械有限公司生产 2.2.2 型腔数量的校核 1.由注塑机料筒塑化速率校核型腔数目 n ≤ 1 2 3600m m KMt -； 上式右边≈12≥2，符合要求。 式中 K ——注塑机最大注塑量的利用系数，取0.8； M ——注塑机的额定塑化量(g/h 或cm 3/h),该注塑机为14g/s ； t ——成型周期，因塑件较小，壁厚不大，取45s ； m 1——单个塑件质量 25.48g ； m 2——浇注系统所需塑料质量 30.58g ； 2.按注射机的最大注射量校核型腔数目 n ≤ 2 1 m m Km n -； 上式右边≈5.4≥2符合要求； 式中 m n ——注射机允许的最大注射量(g 或cm 3) 210 cm 3； 3.按注射机的额定锁模力校核型腔数目 注射机在充模过程中产生的胀模力主要作用在两个位置： 在两瓣合模上的作用面积约为A 11≈24×135=3240mm 2； 瓣合模与支撑板的接触处的作用面积A 12≈17×135=2295mm 2； n ≤ 1 2 A P A P F 型型- 上式右边≈3.1≥2符合要求； 式中 F ——注射机的额定锁模力(N)，该注射机为4×105N ；
摘要 模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。用模具制造零件以其效率高，产品质量好，材料消耗低，生产成本低而广泛应用于制造业中。 目前世界模具市场供不应求，模具的主要出口国是美国，日本，法国，瑞士等国家。中国模具出口数量极少，但中国模具钳工技术水平高，劳动成本低，只要配备一些先进的数控制模设备，提高模具加工质量，缩短生产周期，沟通外贸渠道，模具出口将会有很大发展。研究和发展模具技术，提高模具技术水平，对于促进国民经济的发展有着特别重要的意义。 本次设计的题目是电脑键盘按键注射模具设计，本次设计是根据零件的实体形状结构，通过测绘得到各个尺寸，用 AutoCAD 绘制装配图及零件图。通过本课题能够帮助我系统了解塑料的工艺性及注塑成型的有关成型原理、工艺特点等，正确分析成型工艺对模具的要求；掌握模具结构及零部件的设计、计算方法、模具结构特点及设计程序等；了解其它模具有关知识及模具 CAD/CAM；本课题还与机械制图、公差配合、材料学、模具制造工艺学等课程关系紧密，是所学知识综合应用。 关键词: 模具制造；塑料管套；工艺；注塑成型
Abstract Mold is a kind of basic manufacturing technology and equipment, its purpose is to control and limit of material (solid or liquid) flow, the form of need. With mold manufacturing parts for its high efficiency, products of good quality and low material consumption, low production cost and widely used in manufacturing.
一、首先是开场白：班的学生，我的毕业论文题目是对讲机注3各位老师，上午好！我叫金函绪，是08级机制在这里我向我的导师表示深深论文是在李章东导师的悉心指点下完成的，塑模具毕业设计。并对四年来我有机会聆听向各位老师不辞辛苦参加我的论文答辩表示衷心的感谢，的谢意，下面我将本论文设计的目的和主要内容向各位老师作一汇教诲的各位老师表示由衷的敬意。报，恳请各位老师批评指导。二、内容首先，我想陈述这个毕业论文设计的目的及意义。熟悉拟定塑料成型工艺和模具设计原则、）设计对讲机注塑模具，是基于一下几个目的：（1锻炼自己对步骤和方法。增加对注塑模具的认识，对塑料模具制作过程有一个大概的了解。未曾接触过的事物的分析问题和解决问题的能力。其次，我想谈谈这篇论文的结构和主要内容。. 本文分成10个部分第一部分是前言。这部分主要阐明了我国注塑模具的现状以及未来的发展方向并确定脱模斜第二部分是塑件工艺分析。这部分主要进行了塑料结构和材料成型工艺分析，度和模具的结构形式，同时完成浇注系统的设计。塑件和流道凝料在分型面上的投影第三部分是注射机型号的确定。这部分需要进行注射量、面积及锁模力的计算，并校核注射剂的工艺参数，确定注射机的型号。第四部分是模架的确定。主要确定模架的型号以及各板的尺寸。第五部分是合模导向及定位机构的设计。包括了导柱、导套以及斜导柱侧抽芯机构的设计。脱模阻力的计第六部分是脱模机构的设计和计算。主要囊括了脱模机构的设计原则及分类，算和脱模机构的选用。第七部分内侧抽芯机构的设计。主要完成内抽芯距的计算。第八部分是模具温度调节系统的设计和计算。包括了冷却系统的设计及冷却装置的设计要点，计算冷却参数和冷却时间。第九部分模具零件的选材和制造工艺。主要包括了模具各零件的选材及制造工艺。第十部分是模具的装配和工作过程。主要包括模具装配的步骤和模具工作过程校验和修改。不足之处：不能根据实没有实践经验，本次设计的不足之处是我对模具设计过程中思考问题有些简单，以及对塑料模具知识的缺乏，使该设计中有不足之处，请各位老师批评指正。际情况来修改，老师提问：掌握了塑料模具成本论文的优缺点：对塑料模具在成型过程中有了更深一层的理解，（10）解决对独立设计模具具有一次新的锻炼，学会了分析问题、型的机构特点及设计计算办法，模具中斜顶杆不能准问题的方法。本设计的不足之处在于：大量生产后，由于顶针板变形，确复位，并对型腔造成损害，使塑件上有磨伤，且侧凹位置发生变化，无法满足装配要求。）写作毕业论文的体会（9对我在大学阶段所学习的模具设计方面的知识做了一个很好的总结通过本次毕业设计，也发现了自己在学科内的和巩固，也对平时所学习的比较零散的知识做到了系统化的运用。对模具的设计和加工有了通过本次设计，做到了很好的复习和理解。某些方面知识的欠缺，但在李章东老师的热心指导下，.一个比较系统全面的认识和了解，同时也遇到了很多问题，终于圆满完成了设计任务，在此对给予我帮助的老师们及同学们表示真挚的感谢。 8（）还有那些问题自己还没有搞清楚，在论文中论述的不够透彻？对于斜导柱的侧抽芯机构不甚了解，对斜导柱和滑块、导槽的配合过程中的整个动作过程 不太明白。对斜导柱的在模架上的安装位置还不太明白。 （7）论文虽未论及，但与其较密切相关的问题还有那些？ 我对塑料的基本情况进行了了解。首先是塑料的组成和特性，塑料由合成树脂和添加剂组成，添加剂包括填充剂、稳定剂、增塑剂、润滑剂、固化剂、着色剂。其次是塑料的特性，包括质量轻、电气绝缘性好，强度刚度高、化学稳定性好。热导率低，耐磨性能优良。最后是塑料的分类，按合成树脂受热的状态可以分为热塑性塑料和热固性塑料，按应用范围分为通用塑料、工程塑料、特种塑料。 （6）在研究本课题的过程中发现了那些不同的见解？对这些不同的见解，自己是怎么逐步认识的？又是如何处理的？ 对分流道设计过程中，由于分流道的截面有圆形、梯形、U型、矩形等，为了减少分流道内的压力损失，希望分流道的截面面积要大，同时，为了减小散热，又希望分流到表面积要小，对选用
注塑模具设计流程 第一步:对制品2D图及3D图的分析，其内容包括以下几个方面： 1、制品的几何形状。 2、制品的尺寸、公差及设计基准。 3、制品的技术要求（即技术条件）。 4、制品所用塑料名称、缩水及颜色。 5、制品的表面要求。 第二步：注射机型号的确定 注射机规格的确定主要是根据塑料制品的大小及生产批量。设计人员在选择注射机时，主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距）、容模量、顶顶出形式及定出长度、动模托板移动行程。倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。 第三部：型腔数量的确定及型腔排列 模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。 型腔数量主要依据以下因素进行确定： 1、制品的生产批量（月批量或年批量）。 2、制品有无侧抽芯及其处理方法。 3、模具外形尺寸与注射剂安装模具的有效面积（或注射机拉杆内间距）。 4、制品重量与注射机的注射量。 5、制品的投影面积与锁模力。 6、制品精度。 7、制品颜色。 8、经济效益（每套模的生产值）。 以上这些因素有时是相互制约的，因此在确定设计方案时，必须进行协调，以保证满足其主要条件。
型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件型芯的设计以及热流道系统的设计。以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中，要进行必要的调整，以达到最完美的设计。 第四步：分型面的确定 分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定，一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意。其分型面的选择应遵照以下原则： 1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响。 2、利于保证制品的精度。 3,、利于模具加工，特别是型腔的加工。先复机构。 4、利于浇注系统、排气系统、冷却系统的设计。 5、利于制品的脱模，确保在开模时使制品留于动模一侧。 6、便于金属嵌件。 在设计侧向分型机构时，应确保其安全可靠，尽量避免与定出机构发生干扰，否则在模具上应设置先复机构。 第五步：模架的确定和标准件的选用 以上内容全部确定之后，便根据所定内容设计模架。在设计模架时，尽可能地选用便准模架，确定出标准模架的形式、规格及A、B板厚度。标准件包括通用标准件及模具专用标准件两大类。通用标准件如紧固件等。模具专用标准件如定位圈、浇口套、推杆、推管、导柱、导套、模具专用弹簧、冷却及加热元件、二次分型机构及精密定位用标准组件等。 需要强调的是，设计模具时，尽可能地选用标准模架和标准件，因为标准件有很大一部分已经商品化，随时可以在市场上买到，这对缩短制造周期、降低制造成本是极其有利的。 买家尺寸确定之后，对模具有关零件要进行必要的强度和刚性计算，以校核所选模架是否适当，尤其是对大型模具，这一点尤为重要。 第六步:浇注系统的设计 浇注系统的设计包括主流道的选择、分流道截面形状及尺寸的确定。
四川理工学院成人教育学院 毕业设计(论文) 题目―手机充电器外壳注塑模设计― 教学点重庆科创职业学院 专业机械模具BK311101 年级2011级 姓名彭军 指导教师王新
四川理工学院成人教育学院毕业设计（论文）任务书
充电器外壳注塑模设计 摘要 本文主要介绍的是充电器外壳注塑模具的设计方法。首先分析了充电器外 壳制件的工艺特点，包括材料性能、成型特性与条件、结构工艺性等，并选择 了成型设备。接着介绍了充电器外壳注塑模的分型面的选择、型腔数目的确定 及布置，重点介绍了浇注系统、成型零件、合模导向机构、脱模机构、定距分 型机构以及冷却系统的设计。然后选择标准模架和模具材料，并对注射机的工 艺参数进行相关校核。最后对模具的工作原理进行阐述，以及在安装调试过程 中可能出现的问题进行总结、分析，并给出了相应的解决方法。 本文论述的充电器外壳注塑模具采用三板式结构，即浇注系统凝料和制件在不同的分型面脱出，采用一模四腔的型腔布置，最后利用推板将制件推出。 关键词：充电器外壳；注塑模；三板模；浇注系统；脱模机构；定距分型机构。
目录 摘要................................................................................................................................ I Abstract .......................................................................................... 错误!未定义书签。第一章绪论 (1) 1.1 选题的依据及意义 (1) 1.2 国内外研究现状及发展趋势 (1) 第二章充电器外壳工艺性分析 (4) 2.1 材料性能 (4) 第三章充电器外壳注塑模具的结构设计 (7) 3.4.2 分流道截面设计及布局 (9) 3.4.3 浇口设计及位置选择 (10) 3.4.4 冷料穴设计 (11) 3.4.5 浇口套的设计 (11) 3.5.1 型腔、型芯结构设计 (12) 3.5.2 成型零件工作尺寸计算 (14) 3.7.1 脱模力计算 (17) 3.7.2 浇注系统凝料脱出机构 (17) 第四章注射机相关参数校核 (21) 第五章模具的工作原理及安装、调试 (24) 5.3 试模 (25) 总结 (27) 参考文献 (26)
光阴似梭，大学三年的学习一晃而过，为具体的检验这三年来的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即此次设计的课题为闹钟后盖的注塑模具。 本次毕业设计课题来源于生活，应用广泛，但成型难度大，模具结构较为复杂，对模具工作人员是一个很好的考验。它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。 本次设计以注射闹钟后盖模具为主线，综合了成型工艺分析，模具结构设计，最后到模具零件的加工方法，模具总的装配等一系列模具生产的所有过程。能很好的学习致用的效果。在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。在设计中除使用传统方法外，同时引用了CAD、Pro/E 等技术，使用Office软件，力求达到减小劳动强度，提高工作效率的目的。 本次设计中得到了戴老师的指点。同时也非常感谢邵阳学院各位老师的精心教诲。 由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师批评指正。
前言. (1) 绪论 (2) 1 塑料的工艺分析 (4) 1.1塑件成形工艺分析 (4) 1.2闹钟后盖原料（ABS）的成型特性与工艺参数 (4) 2 注塑设备的选择 (7) 2.1 估算塑件体积 (7) 2.2 选择注射机 (7) 2.3 模架的选定 (7) 2.4 最大注射压力的校核 (8) 3 塑料件的工艺尺寸的计算 (10) 3.1 型腔的径向尺寸 (10) 3.2 型芯的计算 (10) 3.3 模具型腔壁厚的计算 (11) 4 浇注系统的设计 (12) 4.1 主流道的设计 (12) 4.2 冷料井的设计 (13) 4.3 分流道的设计 (13) 4.4 浇口的选择 (14) 5 分型面的选择与排气系统的设计 (17) 5.1 分型面的选择 (17)

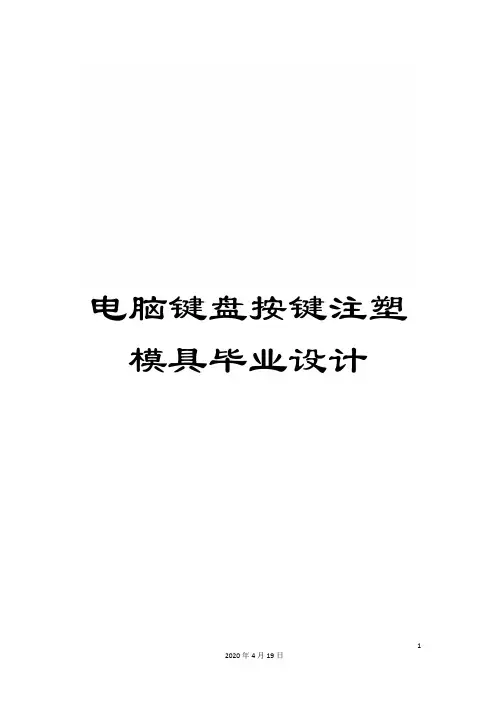

电脑键盘按键注塑模具毕业设计
四川理工学院成人教育学院 毕业设计(论文) 题目―电脑键盘注射模具设计― 教学点重庆科创职业学院 专业机械模具 年级级 姓名朱锋 指导教师王新 定稿日期： 4月 25 日
四川理工学院成人教育学院 毕业设计（论文）任务书 注：此表由指导教师填写后发给学生，学生按此表要求开展毕业设计 （论文）工作。
电脑键盘注塑模具设计 摘要 模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。用模具制造零件以其效率高，产品质量好，材料消耗低，生产成本低而广泛应用于制造业中。 当前世界模具市场供不应求，模具的主要出口国是美国，日本，法国，瑞士等国家。中国模具出口数量极少，但中国模具钳工技术水平高，劳动成本低，只要配备一些先进的数控制模设备，提高模具加工质量，缩短生产周期，沟通外贸渠道，模具出口将会有很大发展。研究和发展模具技术，提高模具技术水平，对于促进国民经济的发展有着特别重要的意义。 本次设计的题目是电脑键盘按键注射模具设计，本次设计是根据零件的实体形状结构，经过测绘得到各个尺寸，用 AutoCAD 绘制装配图及零件图。经过本课题能够帮助我系统了解塑料的工艺性及注塑成型的有关成型原理、工艺特点等，正确分析成型工艺对模具的要求；掌握模具结构及零部件的设计、计算方法、模具结构特点及设计程序等；了解其它模具有关知识及模具CAD/CAM；本课题还与机械制图、公差配合、材料学、模具制造工艺学等课程关系紧密，是所学知识综合应用。 关键词：模具制造；塑料管套；工艺；注塑成型
Computer keyboard injection mold design Abstract Mold is a kind of basic manufacturing technology and equipment, its purpose is to control and limit of material (solid or liquid) flow, the form of need. With mold manufacturing parts for its high efficiency, products of good quality and low material consumption, low production cost and widely used in manufacturing. The world mold market in short supply, the leading exporter of mould is the United States, Japan, France, Switzerland and other countries. China mold export quantity is few, but China mold and die locksmith technology level is high, low labor costs, armed with some advanced numerical control
毕业论文曲面盖板注塑模 具设计及型腔加工仿真Newly compiled on November 23, 2020
图书分类号： 密级： 毕业设计(论文) 曲面盖板注塑模具设计及型腔加工仿真THE DESIGN Of INJECTION MOLD FOR CURVED COVER PLATE AND SIMULATION OF CAVITY MACHINING
学位论文原创性声明 本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。 本人完全意识到本声明的法律结果由本人承担。 论文作者签名：日期：年月日 学位论文版权协议书 本人完全了解关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归所拥有。有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 论文作者签名：导师签名： 日期：年月日日期：年月日
摘要 此次课题设计选取肥皂盒为模型进行注塑模具设计，这是根据日常生活需求，再结合相关参考选择的设计模型。首先根据塑件的结构特点进行成型工艺分析,选择塑件材料为ABS，注塑模具采用一模两腔结构。再根据塑件的质量和体积选定注射机的型号，在设计过程中对模具的必要尺寸进行计算，并对所选的注射机进行校核。设计过程以UG软件为平台，绘制肥皂盒的三维造型，并利用UG的Moldwizard模块设计模具的整体结构。 为了能够投入实际生产，此次设计涉及了对型腔的加工仿真，通过UG的加工模块对型腔进行加工工序设计，自动生成加工代码，并导出能够进行实际生产的NC加工文件。关键词注塑模；一模两腔；工艺分析；加工仿真 Abstract This topic design selects the soap box as the model for the injection mold design, this is according to the daily life need, then combined with the reference choice design , according to the structural characteristics of plastic parts, the plastic parts of plastic parts are ABS, the injection mould adopts one mold two cavity structure..According to the quality and volume of the plastic parts, the model of the injection molding machine is selected, and the necessary dimensions of the mould are calculated..The design process takes the UG software as the platform, draws the soap box the three-dimensional shape, and uses the Moldwizard UG module design mold monolithic structure. In order to be able to put into actual production, the design relates to the machining simulation of cavity, through the UG processing module of cavity for processing process design, automatic generation of code processing, and export to the actual production of the NC machining file. Keywords Injection mold mold two cavity process analysis process simulation
