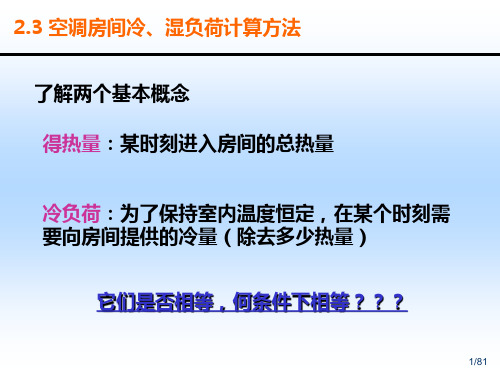

1、 t cl实际=(tcl +td K a K ρ(9-5 ; CLq =KF(tcl实际 -t N (9-6
2、 t cl ——屋顶的冷负荷逐时计算温度(℃,由附录9-8和9-9查取;应用公式(9-5计算,应注意外墙和屋顶的逐时冷负荷计算温度值tcl 是以北京地区气象参数数据为依据计算出来的。所何用的外表面放热系数为18.6W/(m2.K;内表面放热系数为8.7W/(m2.K。所采用的外墙和屋面的吸收系数为ρ=0.90。房间传递系数 V
0=0.681,W1=-0.87。
3、 t d ——地点修正值(℃,见附录9-10
4、 K a ——外表放热系数修正值,见表9-7
5、K ρ——外表面吸收系数修正值,考虑到城市大气污染和中浅颜色的耐久性差,建议吸收系数均采用K ρ=0.9,但确有把握经久保持建筑围护结构表面的中、浅色时,风可采用表9-8的修正值。
6、 t N ——室内计算温度(℃
7、 K ——屋顶的传热系数[W/(m2.K],参见附录9-8和9-9
8、 F ——屋顶的计算面积(m2
南外墙冷负荷
说明:
1、 t cl实际 =(tcl +td K a K ρ(9-5 ; CLq =KF(tcl实际 -t N (9-6
2、 t cl ——外墙的冷负荷逐时计算温度(℃,由附录9-8和9-9查取;应用公式(9-5计算,应注意外墙和屋顶的逐时冷负荷计算温度值tcl 是以北京地区气象参数数据为依据计算出来的。所何用的外表面放热系数为18.6W/(m2.K;内表面放热系数为8.7W/(m2.K。所采用的外墙和屋面的吸收系数为ρ=0.90。房间传递系数 V
0=0.681,W1=-0.87。
3、 t d ——地点修正值(℃,见附录9-10
4、 K a ——外表放热系数修正值,见表9-7
5、K ρ——外表面吸收系数修正值,考虑到城市大气污染和中浅颜色的耐久性差,建议吸收系数均采用K ρ=0.9,但确有把握经久保持建筑围护结构表面的中、浅色时,风可采用表9-8的修正值。
6、 t N ——室内计算温度(℃
7、 K ——外墙的传热系数[W/(m2.K],参见附录9-8和9-9
8、 F ——外墙的计算面积(m2
北外墙冷负荷
1、 t cl实际=(tcl +td K a K ρ(9-5 ; CLq =KF(tcl实际 -t N (9-6
2、 t cl ——外墙的冷负荷逐时计算温度(℃,由附录9-8和9-9查取;应用公式(9-5计算,应注意外墙和屋顶的逐时冷负荷计算温度值tcl 是以北京地区气象参数数据为依据计算出来的。所何用的外表面放热系数为18.6W/(m2.K;内表面放热系数为8.7W/(m2.K。所采用的外墙和屋面的吸收系数为ρ=0.90。房间传递系数 V
0=0.681,W1=-0.87。
3、 t d ——地点修正值(℃,见附录9-10
4、 K a ——外表放热系数修正值,见表9-7
5、K ρ——外表面吸收系数修正值,考虑到城市大气污染和中浅颜色的耐久性差,建议吸收系数均采用K ρ=0.9,但确有把握经久保持建筑围护结构表面的中、浅色时,风可采用表9-8的修正值。
6、 t N ——室内计算温度(℃
7、 K ——外墙的传热系数[W/(m2.K],参见附录9-8和9-9
8、 F ——外墙的计算面积(m2
东外墙冷负荷
1、 t cl实际=(tcl +td K a K ρ(9-5 ; CLq =KF(tcl实际 -t N (9-6
2、 t cl ——外墙的冷负荷逐时计算温度(℃,由附录9-8和9-9查取;应用公式(9-5计算,应注意外墙和屋顶的逐时冷负荷计算温度值tcl 是以北京地区气象参数数
据为依据计算出来的。所何用的外表面放热系数为18.6W/(m2.K;内表面放热系数为8.7W/(m2.K。所采用的外墙和屋面的吸收系数为ρ=0.90。房间传递系数 V
0=0.681,W1=-0.87。
3、 t d ——地点修正值(℃,见附录9-10
4、 K a ——外表放热系数修正值,见表9-7
5、K ρ——外表面吸收系数修正值,考虑到城市大气污染和中浅颜色的耐久性差,建议吸收系数均采用K ρ=0.9,但确有把握经久保持建筑围护结构表面的中、浅色时,风可采用表9-8的修正值。
6、 t N ——室内计算温度(℃
7、 K ——外墙的传热系数[W/(m2.K],参见附录9-8和9-9
8、 F ——外墙的计算面积(m2
西外墙冷负荷
1、 t cl实际=(tcl +td K a K ρ(9-5 ; CLq =KF(tcl实际 -t N (9-6
2、 t cl ——外墙的冷负荷逐时计算温度(℃,由附录9-8和9-9查取;应用公式(9-5计算,应注意外墙和屋顶的逐时冷负荷计算温度值tcl 是以北京地区气象参数数据为依据计算出来的。所何用的外表面放热系数为18.6W/(m2.K;内表面放热系数为8.7W/(m2.K。所采用的外墙和屋面的吸收系数为ρ=0.90。房间传递系数 V
0=0.681,W1=-0.87。
3、 t d ——地点修正值(℃,见附录9-10
4、 K a ——外表放热系数修正值,见表9-7
5、K ρ——外表面吸收系数修正值,考虑到城市大气污染和中浅颜色的耐久性差,建议吸收系数均采用K ρ=0.9,但确有把握经久保持建筑围护结构表面的中、浅色时,风可采用表9-8的修正值。
6、 t N ——室内计算温度(℃
7、 K ——外墙的传热系数[W/(m2.K],参见附录9-8和9-9
8、 F ——外墙的计算面积(m2
南外窗瞬时传热冷负荷
1、 CLc=KF(tcl -t N (9-7 或 C L c =C k KF (t cl +t d -t N (9-8
2、 CLc ——玻璃窗瞬变传热引起的冷负荷(W ;
3、 K ——玻璃窗的传热系数 [W/(m2.K],由附录9-11和附录9-12查得;
4、 F ——窗口面积(m2
5、 t cl ——玻璃窗冷负荷计算温度(℃,参见表9-9查取。
4、 t d ——地点修正值(℃,见附录9-13;附录9-11和附录9-12中的 K 值当窗框情况不同时,按表9-10进行修正;有内遮阳设施时,单层玻璃窗K值应减少25%,双层窗K值应减少15%。因此式(9-7相应变为 CL c =C k KF(t cl +t d -t N
5、 C k ——玻璃窗传热系数修正值,查表9-10可得。
6、 t N ——室内计算温度(℃
北外窗瞬时传热冷负荷
1、 CLc=KF(tcl -t N (9-7 或 C L c =C k KF (t cl +t d -t N (9-8
2、 CLc ——玻璃窗瞬变传热引起的冷负荷(W ;
3、 K ——玻璃窗的传热系数 [W/(m2.K],由附录9-11和附录9-12查得;
4、 F ——窗口面积(m2
5、 t cl ——玻璃窗冷负荷计算温度(℃,参见表9-9查取。
4、 t d ——地点修正值(℃,见附录9-13;附录9-11和附录9-12中的 K 值当窗框情况不同时,按表9-10进行修正;有内遮阳设施时,单层玻璃窗K值应减少25%,双层窗K值应减少15%。因此式(9-7相应变为 CL c =C k KF(t cl +t d -t N
5、 C k ——玻璃窗传热系数修正值,查表9-10可得。
6、 t N ——室内计算温度(℃
说明:
1、 CLc=KF(tcl -t N (9-7 或 C L c =C k KF (t cl +t d -t N (9-8
2、 CLc ——玻璃窗瞬变传热引起的冷负荷(W ;
3、 K ——玻璃窗的传热系数 [W/(m2.K],由附录9-11和附录9-12查得;
4、 F ——窗口面积(m2
5、 t cl ——玻璃窗冷负荷计算温度(℃,参见表9-9查取。
4、 t d ——地点修正值(℃,见附录9-13;附录9-11和附录9-12中的 K 值当窗框情况不同时,按表9-10进行修正;有内遮阳设施时,单层玻璃窗K值应减少25%,双层窗K值应减少15%。因此式(9-7相应变为 CL c =C k KF(t cl +t d -t N
5、 C k ——玻璃窗传热系数修正值,查表9-10可得。
6、 t N ——室内计算温度(℃
说明:
1、 CLc=KF(tcl -t N (9-7 或 C L c =C k KF (t cl +t d -t N (9-8
2、 CLc ——玻璃窗瞬变传热引起的冷负荷(W ;
3、 K ——玻璃窗的传热系数 [W/(m2.K],由附录9-11和附录9-12查得;
4、 F ——窗口面积(m2
5、 t cl ——玻璃窗冷负荷计算温度(℃,参见表9-9查取。
4、 t d ——地点修正值(℃,见附录9-13;附录9-11和附录9-12中的 K 值当窗框情况不同时,按表9-10进行修正;有内遮阳设施时,单层玻璃窗K值应减少25%,双层窗K值应减少15%。因此式(9-7相应变为 CL c =C k KF(t cl +t d -t N
5、 C k ——玻璃窗传热系数修正值,查表9-10可得。
6、 t N ——室内计算温度(℃
说明:
1、 CL=F*Cz D j,max *C cl (9-9 即:CL =C αF w *C s C n *D j,max *C cl
2、 CL——透过玻璃窗日射得热形成的冷负荷(W ;
3、 F ——窗玻璃的净面积(m2,为窗口面积 F w 乘以有效面积系数C α, 即:F =C αF w , 见表9-11;
4、 C z ——窗玻璃的综合遮挡系数,为窗玻璃的遮阳系数 C s (见表9-12与窗内遮阳设施的遮阳系数 C n (见表9-13的乘积 (C z =C s C n ;
5、 D j,max ——不同纬度带日射得热因数最大值(W/m2,见表9-14。
6、 C cl ——窗玻璃冷负荷系数,以北纬27030'为界,划为南北两区,其冷负荷系数见附录9-14。
注意:公式(9-9适用于无外遮阳的情况。有外遮阳时,阴影部分的日射冷负荷 CL s 与照光部分的日射冷负荷 CL r 之和为总的日射冷负荷,即: CL=CL s +CL r =F s C s C n (D j,max N (C cl N +F r C s C n D j,max C cl
式中 F s ——窗户的阴影面积(m2
F r ——窗户的照光面积(m2
(D j,max N ——北向的日射得热因数最大值(W/m2;
(C cl N ——北向玻璃窗冷负荷系数。
1、 CL=F*Cz D j,max *C cl (9-9 即:CL =F *C s C n *D j,max *C cl
2、 CL——透过玻璃窗日射得热形成的冷负荷(W ;
3、 F ——窗玻璃的净面积(m2,为窗口面积 F w 乘以有效面积系数C α, 即:F =C αF w , 见表9-11;
4、 C z ——窗玻璃的综合遮挡系数,为窗玻璃的遮阳系数 C s (见表9-12与窗
内遮阳设施的遮阳系数 C n (见表9-13的乘积 (C z =C s C n ;
5、 D j,max ——不同纬度带日射得热因数最大值(W/m2,见表9-14。
6、 C cl ——窗玻璃冷负荷系数,以北纬27030'为界,划为南北两区,其冷负荷系数见附录9-14。
注意:公式(9-9适用于无外遮阳的情况。有外遮阳时,阴影部分的日射冷负荷 CL s 与照光部分的日射冷负荷 CL r 之和为总的日射冷负荷,即: CL=CL s +CL r =F s C s C n (D j,max N (C cl N +F r C s C n D j,max C cl
式中 F s ——窗户的阴影面积(m2
F r ——窗户的照光面积(m2
(D j,max N ——北向的日射得热因数最大值(W/m2;
(C cl N ——北向玻璃窗冷负荷系数。
1、 CL=F*Cz D j,max *C cl (9-9 即:CL =C αF w *C s C n *D j,max *C cl
2、 CL——透过玻璃窗日射得热形成的冷负荷(W ;
3、 F ——窗玻璃的净面积(m2,为窗口面积 F w 乘以有效面积系数C α, 即:F =C αF w , 见表9-11;
4、 C z ——窗玻璃的综合遮挡系数,为窗玻璃的遮阳系数 C s (见表9-12与窗
内遮阳设施的遮阳系数 C n (见表9-13的乘积 (C z =C s C n ;
5、 D j,max ——不同纬度带日射得热因数最大值(W/m2,见表9-14。
6、 C cl ——窗玻璃冷负荷系数,以北纬27030'为界,划为南北两区,其冷负荷系数见附录9-14。
注意:公式(9-9适用于无外遮阳的情况。有外遮阳时,阴影部分的日射冷负荷 CL s 与照光部分的日射冷负荷 CL r 之和为总的日射冷负荷,即: CL=CL s +CL r =F s C s C n (D j,max N (C cl N +F r C s C n D j,max C cl
式中 F s ——窗户的阴影面积(m2
F r ——窗户的照光面积(m2
(D j,max N ——北向的日射得热因数最大值(W/m2;
(C cl N ——北向玻璃窗冷负荷系数。
1、 CL=F*Cz D j,max *C cl (9-9 即:CL =C αF w *C s C n *D j,max *C cl
2、 CL——透过玻璃窗日射得热形成的冷负荷(W ;
3、 F ——窗玻璃的净面积(m2,为窗口面积 F w 乘以有效面积系数C α, 即:F =C αF w , 见表9-11;
4、 C z ——窗玻璃的综合遮挡系数,为窗玻璃的遮阳系数 C s (见表9-12与窗
内遮阳设施的遮阳系数 C n (见表9-13的乘积 (C z =C s C n ;
5、 D j,max ——不同纬度带日射得热因数最大值(W/m2,见表9-14。
6、 C cl ——窗玻璃冷负荷系数,以北纬27030'为界,划为南北两区,其冷负荷系数见附录9-14。
注意:公式(9-9适用于无外遮阳的情况。有外遮阳时,阴影部分的日射冷负荷 CL s 与照光部分的日射冷负荷 CL r 之和为总的日射冷负荷,即: CL=CL s +CL r =F s C s C n (D j,max N (C cl N +F r C s C n D j,max C cl
式中 F s ——窗户的阴影面积(m2
F r ——窗户的照光面积(m2
(D j,max N ——北向的日射得热因数最大值(W/m2;
(C cl N ——北向玻璃窗冷负荷系数。
白炽灯:CL=1000NC cl ; 荧光灯:CL =1000n 1n 2NC cl
式中:CL——灯具散热形成的冷负荷(W ;
N——照明灯具所需的功率(kW;
n1——镇流器消耗功率,当明装荧光灯的镇流器装在空调房间内时,取n1=1.2;当暗装荧光灯镇流器装设在顶棚内时,取n1=1.0;
n2——灯罩隔热系数,当荧光灯罩上部穿有小孔,可利用自然通风散热于顶棚内时,取n2=0.5~0.6;对荧光灯罩无通风孔者,则视顶棚内通风情况取n2=0.6~0.8;
C cl ——照明散热冷负荷系数,可由附录9-16查得;
说明:当工艺设备及其电动机都放在室内时: Q s =1000n 1n 2n 3N /η; CL =Q s C cl
说明:当只有工艺设备在室内,而电动机不在室内时: Qs =1000n 1n 2n 3N; CL=Qs C cl
说明:当工艺设备不在室内,而只有电动机放在室内时:Q s =1000n 1n 2n 3N (1-η/η; CL=Qs C cl 电热设备散热引起的冷负荷(无保温密闭罩的电热设备
说明:对于无保温密闭罩的电热设备:Q s =1000n1n 2n 3n 4N; CL=Qs C cl
电子设备散热引起的冷负荷
设备和用具的实际显热散热量的计算: 1电动设备:
当工艺设备及其电动机都放在室内时: Q s =1000n 1n 2n 3N /η
(9-12
当只有工艺设备在室内,而电动机不在室内时: Q s =1000n 1n 2n 3N (9-13 当工艺设备不在室内,而只有电动机放在室内时: Q s =1000n 1n 2n 3N (1-η/η (9-14 式中 N ——电动设备的安装功率(kW;
η——电动机效率,可由产品样本查得;
n1——利用系数,是电动机最大实效率与安装功率之比,一般可取0.7~0.9,可用以反映安装功率的利用程度;
n 2——电动机负荷系数,定义为电动机每小时平均实耗功率与机器设计时最大实耗功率之比,对精密机床可取0.15~0.40,对普通机床可取 0.5左右;
n3——同时使用系数,定义为室内电动机同时使用的安装功率与总安装功率之比,一般取0.5~0.8。
说明:对于电子设备: Q s =1000n1n 2n 3N(1-η/η; CL=Qs C cl
其中系数 n 2的值根据使用情况而定,对计算机可取1.0,一般仪表取0.~1.9。
(1设备散热形成的冷负荷。设备和用具显热形成的冷负荷按下式计算: CL =Q s C cl (9-11 式中 CL ——设备和用具显热形成的冷负荷(W; Q s ——设备和用具的实际显热散热量(W;
C cl ——设备和用具显热散热冷负荷系数,由附录9-15查得。
2电热设备:
对于无保温密闭罩的电热设备,按下式计算:
Q s =1000n 1n 2n 3n 4N (9-15
式中 n 4——考虑排风带走热量的系数,一般取0.5。其他符号意义同前。
3电子设备:
计算公式同式(9-14,其中系数n2的值根据使用情况而定,对计算机可取1.0,一般仪表取0.~1.9。
人体显热散热引起的冷负荷计算公式:CL=qs n μC cl (9-18;
式中:CL——人体显热散热引起的冷负荷(W ;
qs ——不同室温和劳动性质成年男子显热散热量(W,见表9-14;
n——室内全部人数;
μ——群集系数,见表9-16;
C cl ——人体显热散热冷负荷系数,可由附录9-17查得。
但对于人员密集的场所,如电影院、剧院和会堂等,由于人体对围护结构和室内物品的辐射换热量相应减少,可取 C cl =1.0。人体潜热散热引起的冷负荷计算公式为:CL =q l n μ(9-19
式中:CL——人体潜热散热引起的冷负荷(W ;
ql ——不同室温和劳动性质成年男子潜热散热量(W,见表9-15;
n——室内全部人数;
μ——群集系数,见表9-16;
说明:
人体湿负荷的计算公式:W=nμω/3.6 (9-20;
式中:W ——人体散湿量(g/s;
n ——室内全部人数;
