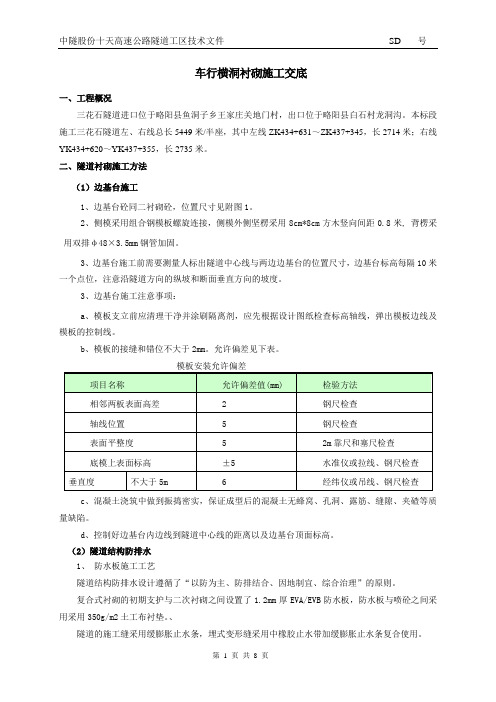

隧道车行横洞施工方案

隧道车行横洞施工方案
隧道车行横洞施工方案

广成山隧道横洞专项施工方案

一、工程概况

广成山隧道左线起迄桩号:ZK65+475~ZK66+965,累计长度1490米,右线起迄桩号:K65+483~K66+946,累计长度1463米,隧道共设置车行横洞1处,人行横洞4处,车(人)行横洞轴线与隧道轴线交角为90度。

二、设计说明

人行横洞采用复合式衬砌,初级支护以喷射混凝土、锚杆为主,IV、V级围岩增加钢筋网,二次衬砌为模筑混凝土。横洞净宽2米,净高2.5米,总长24米。人行横洞衬砌支护参数表如下。

表1 人行横洞衬砌支护参数

三、施工方案

人行横洞施工工序:洞身开挖→喷锚支护→防排水施工→二衬施工

1、人行横洞开挖方法及作业程序

(1)洞身开挖方法

采用全断面开挖法,凿岩机钻眼,塑料导爆管非电起爆系统,毫秒微差有序起爆,

控制超前挖,全断面开挖按照隧道设计轮廓线将隧道一次爆破开挖成形,再进行下一步工序施工。全断面施工时采用风钻钻孔作业,尽可能发挥相应的施工能力,缩短作业循环时间,各道工序尽可能平行交叉作业,提高隧道综合施工能力。施工中及时施作初期支护,有利于下道工序的全面展开,同时保证施工安全。

(2)全断面法开挖施工工序:

①施工测量:测量技术人员利用洞内中线控制桩和水平控制点,画出工作面开挖轮廓线,并初步标记出主要钻孔位置。

②准备钻孔作业的各项工作内容。

③爆破:采用气腿式凿岩机按照围岩钻爆方案进行钻眼爆破。

④出渣:用装载机和出渣车出渣。挖机进行排险,清除洞顶危石、浮石。

⑤下道工序

(3)人行通道开挖注意事项:

在隧道施工中施工为更好的使围岩发挥其自身的稳定性,使其在开挖后应力重新分配均匀,要严格控制超欠挖。

①根据围岩的裂隙走向和破损程度制定合理进尺。

②严格要求爆破质量,合理制定爆破方案。

③测量放样准确无误。

④爆破周边眼的钻孔精确度严格控制。

表2 洞身开挖实测项目
