天津地铁1号线东延至国家会展中心土建监理第1合同段
综合接地监理实施细则
编制：
审核：
审批：
中咨工程建设监理公司
天津地铁1号线东延至国家会展中心项目
土建监理第1合同段
二○一四年七月
目录
一、工程概述………………………………………………………………………错误！未定义书签。
二、编制依据………………………………………………………………………错误！未定义书签。
三、施工工艺及方法 (1)
四、施工准备阶段监理工作内容 (5)
五、施工过程监理工作内容 (5)
六、工程验收 (6)
七、监理工作方法及措施 (6)
一、工程概述
1、工程概况
李楼站：为地下二层岛式车站，围护结构为地下连续墙，支撑为1道混凝土支撑+3道钢支撑+1道倒撑；主体结构为地下两层双柱三跨箱形结构，带配线，结构总长482.9m（结构外皮），一期总长194.95m。
洪泥河桥站：为地下二层岛式车站，围护结构为地下连续墙，支撑为1道混凝土支撑+2道钢支撑（盾构井三道钢支撑）+1道倒撑；主体结构为地下两层双柱三跨箱形结构，带配线，结构226.5m（结构外皮）。
2、综合接地装置由车站结构底板下的人工接地网组成。人工接地网由水平接地体、垂直接地体（A1～A50）、均压带及接地引上线（P1～P18）构成。综合接地网长195m，宽18m，面积3510㎡，接地网敷设深度距车站底板垫层0.4m。接地网各接地体之间连接采用放热焊接。
本车站设置1个综合接地系统，接地网的接地电阻应不大于0.5Ω。
车站设强电接地引出线、弱电接地引出线和非电气金属接地引出线。每组引出线的距离应满足沿接地导体的距离不小于20m。
二、编制依据
1、《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）
2、《建筑地基基础工程质量验收规范》（GB50202-2002）
3、《综合接地施工图》
4、《交流电气装置的接地设计规范》（GB50065-2011）
5、《接地装置工频特性参数测量导则》（DL475-2006）
6、施工单位《综合接地施工方案》
7、监理规划
8、其他有关规范、标准。
三、施工工艺及方法
基坑开挖至坑底标高后，按设计位置人工配合小型挖机挖沟，施作水平接地体。为尽快封底，防止基底遇水浸泡软化，先施工接地体沟槽范围外的底板垫层，待垫层达到强度后再施工水平、垂直接地体、接地引出线。水平、垂直接地体焊
接完毕后包裹降阻剂，然后回填素土并夯实，最后施作沟槽部分底板垫层。每一部分做完后，应实测其接地电阻，记录每次测量的数据，以便及时预估整个接地网电阻，若有必要适当调整接地装置的设计规模。整个接地网敷设完毕后，按要求实测接地电阻，接触电位差及跨步电位差。
施工工艺流程图
1、接地网的连接
外圈水平接地体，接地引出线以及连接两者的水平均压带，其本身及相互间的连接采用放热焊接，应切实做到连接牢固、无虚焊。
放热焊接是通过铝与氧化铜的化学反应（放热反应）产生液态高温铜液和氧化铝的残渣，并利用放热反应所产生的高温来实现高性能电气熔接的现代焊接工艺。放热焊接适用于铜、铜和铁及铁合金等同种或异种材料间的电气连接，放热焊接无需任何外加的能源或动力。
放热焊接工艺及操作步骤：
（1）选用专用的模具，把表面已清洁过的导体放入模具焊接腔；
（2）合上模具，锁紧夹具，固定模具并放入钢碟于模具反应腔底部；
（3）将焊药倒入模具反应腔，把引燃药均匀撒在焊药及模具沿口上；
（4）合上模具盖并用专用点火枪点燃，待反应完毕后，打开模具并清除焊渣。（5）焊接前对模具及导体加热去除水分，去除焊接部位渣子及氧化层。
2、接头连接
（1）连接方式一：用于水平接地体与水平接地体之间的对接；
（2）连接方式二：用于水平接地体与水平均压带之间的T接；
（3）连接方式三：用于水平接地体和垂直接地极之间的T接；
（4）连接方式四：用于水平均压带与均压带之间的十字连接；
（5）连接方式五：用于水平均压带和水平均压带之间的对接。
（6）连接方式六：用于水平均压带和接地引上线之间的T接。
（7）水平接地体与均压带之间的连接（及水平均压带与接地引上线的连接），可以先将均压带（及接地引上线）扁铜平弯（厚度方向弯曲），再采用第二种（第六种）连接方式熔接。平弯时，其弯曲半径应大于2倍厚度。
3、水平、垂直接地体接地体的施工
用钻机钻出孔径为120～150mm深3m的孔洞，为防止浆料稀释，施作降阻剂前人工清理孔内积水，可采用深井泵抽出。成孔检验合格后放入铜管待灌浆，将各接地极焊接，搭接处不得小于规程要求。用机械浆料泵时，将管下部约占管长1/3的管壁上，相隔200mm相错不同方位钻直径10～15mm的孔，按降阻剂厂家要求调制好降阻剂料浆，从管口压入直至井口为止，降阻剂用量为每米
33kg，应保证垂直接地体位于降组剂填充区中心部位。
4、接地引上线施工
本车站综合接地引上线共8组 (每组接线点设3根引出线，两根引至接地母排,第三根作为备用)，共计18根接地引出线（P1～P18），接地引出线要求引出车站底板0.7m，并应设法妥善保护，严防断裂和丢失。P1～P3、P10～P12为弱电接地系统引上线，P4～P6、P13～P15为非电气金属管道及金属构件接地系统引上线，P7～P9、P16～P18为弱电接地系统引上线，各种引出线间相互绝缘，强电、弱电接地引出线间距大于20m。
接地引出线在结构底板砼中部加焊300×350×5mm铜板作止水板，止水板与引出线间必须满焊，止水板周围（尤其是下部）注意填满防水砼，接地引出线在底板钢筋网孔中心穿过，并在钢筋高度上、下不小于150mm范围内和引出底板的部分用复合绝缘热缩带按其工艺要求包缠（热缩带重叠部分为带宽1/3～1/2），用专用热缩风筒加热收缩带与铜排紧密地结合在一起，在土建施工时严禁损伤热缩带以保证结构钢筋和引出线之间的绝缘要求，引出线由站台板外沿下隔墙内侧引出底板大于0.5m，严防断裂。并注意不可引入环控回排风道内。
5、接地体电阻的检测
（1）接地网随车站底板分段施工，为使整体接地网的接地电阻值满足设计要求，在阶段性施工结束后，按设计要求对已完工部分接地网进行接地电阻检测，以此数据推算出整体接地网的接地电阻值。(分段检测的长度划分)
（2）整个接地网外露部分的可靠连接，接地线规格正确，防腐层完好，标识齐全明显。
（3）供连接临时接地线用的连接板的数量和位置符合设计要求。
6、综合接地注意事项
（1）接地体穿过底板时需要套绝缘管与钢筋绝缘，严禁接地体与底板钢筋接触。
（2）各部件之间焊接时保证焊接质量，严禁脱焊、虚焊。
（3）为配合车站施工，综合接地网敷设可分段进行。在阶段性施工结束后，应对完工部分的接地网进行接地电阻等有关项目的测试，以此推算出整体接地网的接地电阻，如推算结果不能满足设计要求，则上报设计院，调整设计方案，在余下部分接地网敷设中应采取相应的补暴露在外的接地引出线需做好防盗措施。
（4）对于高土壤电阻率地段，可采取增大接地网面积、甚大垂直接地极、添加降阻剂等方法降低接地电阻。使用降阻剂，其施工应严格遵守产品使用说明，以免影响降阻剂的效果。
（5）每组接地引出线为三根，其中一根为备用。接地引出线应妥善保护，不得丢失、断裂。
四、施工准备阶段监理工作内容
1、熟悉设计施工图纸及相关规范
了解设计图纸中关于综合接地网各部位材料的品种、规格、放热焊接等工艺要求及注意事项；掌握《电气装置安装工程接地装置施工及验收规范》GB50169-2006中的有关规定。
2、图纸会审与设计交底
参加图纸会审与设计交底，了解设计意图和施工重点控制内容。
3、审核专项施工方案
（1）专项施工方案的编制、审核、批准签署是否有效；
（2）专项施工方案的内容应符合工程建设强制性标准；
（3）专项施工方案的内容要有针对性、可操作性、要全面，是否符合本工程特点；
（4）专项施工方案的技术、质量、安全保证措施和控制标准是否全面。
4、核查专业焊工和电阻测试人员是否具备操作资格。
5、核查技术交底、安全技术交底是否到位。
6、核查施工人、机、料、法、环的准备情况。
五、施工阶段监理工作内容
1、原材料进场控制
审查生产厂家的资质、产品出厂合格证以及出厂检验报告，规格型号、外观质量等是否符合设计及规范要求。
2、检查施工技术措施、质量及安全保证措施和专项施工方案的落实情况。
3、检查施工单位执行强制性标准的情况。
4、检查技术交底、安全技术交底的落实情况。
5、检查施工单位“三检”制度落实情况。
六、工程验收
综合接地网工程验收内容包括工程实体量测及资料检查。按隐蔽工程、检验批和分项验收三个层次进行。
1、隐蔽工程验收
隐蔽工程所含的项目必须全部合格，监理工程师现场进行实量实测，检查合格后并在现场进行旁站监督隐蔽。隐蔽工程完成后，施工单位经自检合格，填报《隐蔽工程检查记录》。监理工程师根据相关资料检查实体，合格后签认隐蔽工程报验申请单。
2、检验批的验收
接地装置的施工必须达到《电气装置安装工程接地装置施工及验收规范》GB50169-2006及《接地装置工频特性参数测量导则》DL/T475-2006的要求。3、分项工程的验收
所含的检验批全部合格即分项工程合格，监理工程师进行签认。
综合接地网分项工程完成后，施工单位经自检合格，填报《分部/分项工程报验表》。监理工程师汇总检验批资料并复查实体，按《电气装置安装工程接地装置施工及验收规范》GB50169-2006、《接地装置工频特性参数测量导则》DL/T475-2006及施工技术方案的规定，全部确认合格后签认分项工程报验单。
七、监理工作方法及措施(增加接地电阻检测旁站内容)
（一）监理工作方法
1、巡视：监理人员每天至少巡视施工现场两次，发现问题及时通知施工单位进行处理，检查处理效果。
2、专项检查及会议：必要时组织综合接地施工专项检查，并召开专题会议，提出施工中存在的问题，制定有效地整改和预防措施。
3、监理例会：在每周召开的监理例会上，把综合接地施工情况作为一项重点内容进行阐述和分析。
4、监理指令：对于过程控制中发现的问题和隐患以及违反监理规程的现象，驻地监理工程师应签发监理指令，抄报有关部门处理，并跟踪记录处理结果。（1）口头指令：监理人员在日常巡视中发现施工现场的一般问题，凡能立即整改的，可口头指令向施工单位管理人员予以指出，监督其改正，并在监理日志中
记录。
（2）工作联系单：对施工中可能出现的问题，或提出好的建议以工作联系单的形式通知施工单位引起注意或加以改进。
（3）监理通知：施工单位对口头指令置之不理，总监理工程师或监理工程师应及时签发《监理通知》，同时报建设单位，要求施工单位限期整改并限时书面回复，监理人员按时复查结果。
（4）工程暂停令：当发现施工现场存在较严重问题时，总监理工程师应及时签发《工程暂停令》，暂停部分或全部在施工程的施工，并责令其限期整改，监理人员复查合格，总监理工程师批准后方可复工。
（二）监理措施
1、技术措施：注重施工规范和图纸的掌握，提交书面监理阅图意见，参加设计交底；严格按照设计及验收规范进行检查验收。
2、组织措施：根据工程特点配置足够的监理人员，满足24h现场施工过程监控需要和专项控制需要。
3、经济措施：对施工单位不履行监理规范（规程）要求程序，如：不报验、未经验收即进入下道工序等行为，监理采取暂缓或不予计量支付手段。
4、合同措施：监督施工单位严格履行施工合同各项任务，按照履约管理办法对其进行定期检查，并将情况如实上报建设单位。
xxxxxxxxxxxxxxxxxx公司 xxxxxxxxxxxxxxxxxx工程监理项目项电气工程监理实施细则 专业监理工程师： 总监理工程师： xxxxxxxxxxxxxxxxxxxx有限公司 2011年6月
目录 一、工程概况 二、专业工程的特点： 三、监理工作的流程 四、监理工作的控制要点 五、监理工作的方法及措施
本监理实施细则是依据已批准的本工程的《监理规划》与电气专业工程相关的标准、设计文件和技术资料及施工组织设计编写的。 一、工程概况 本工程为北京百泰生物药业有限公司，人源化抗体产业化示范工程项目，二号综合生产厂房中试区等2项，该厂为新建，主要由生产区与中试区组成，总建筑面积20901.51㎡。 二、专业工程的特点： 本工程消防及部分工艺负荷用电为二级负荷，消防负荷容量为122.4KW，工艺二类负荷为86.8KW，其他为三级负荷，电源为低压380V 50HZ,本工程采用一路10KV电源供电，高压进线及保护由当地的供电部门完成。 本工程防雷为三级防雷建筑物，低压配电室设等电位箱，采用40*4镀锌扁钢与原接地系统可靠连接，与进户工艺管、水管、风管、PE线电缆桥架连接，接地电阻要求不大于1欧姆。接地系统为TN-S系统，等电位与接地体连成一体，系统接地采用TN-C-S系统，进户处应重新接地。
三、监理工作的流程 1.施工阶段进度控制监理工作流程图（如下）
2.工程质量监理程序图 3.工程进度监理程序图
四、监理工作的控制要点及目标值 4.质量控制 ⑴从事建筑电气工程施工单位，必须持有电力主管部门颁发的“供、用 电工程施工许可证”，其资格和能力应与承包工程的规模和技术相适应。 ⑵工程项目技术负责人，应具有助理工程师以上技术职称的人员担任， 并经考核合格。电气工长、安装工人、电焊工应持“岗位证书”、“特种作业人员操作证”，有电工合格证的专业技术工作人员，不应少于施工总人数的50%,必须持证上岗。 ⑶消防工程（含火灾报警系统）施工单位，必须持有建设主管部门颁发 的施工单位资质等级证书和消防部门颁发的消防工程施工许可证。 ⑷电梯、电信、有线电视、电缆等专业安装单位，必须持有建设主管部 门颁发的安装许可证（需与所核准安装范围相一致）。 5.设计文件的复核、优化与设计变更、洽商，开工前应及时设计交底。 ⑴施工图纸设计交底和会审应有文字记录，交底后经设计、施工、监理、 建设单位各方会签后方可作为施工依据。 ⑵设计单位下发的“设计变更”，必须有建设单位的签认，并通知监理工 程师（送交复印件）。 ⑶电气施工方案必须经总监和专业监理工程师审批，经确认后方可在施工 中实施。 ⑷电气安装工程所需要材料、器件、设备要严格按照国家法律、法规以及 规范的规定进行质量认定。 6. 现场检查质量控制的关键，除把好材料、器件、设备质量外，按照施工
接地装置安装 4.1.1 主控项目应符合下列规定： 1 利用建筑物桩基、梁、柱内钢筋做接地装置的自然接地体和为接地需要而专门埋设的人工接地体，应在地面以上按设计要求的位置设置可供测量、接人工接地体和做等电位连接用的连接板。 2 接地装置的接地电阻值应符合设计文件的要求。 3 在建筑物外人员可经过或停留的引下线与接地体连接处3m范围内，应采用防止跨步电压对人员造成伤害的下列一种或多种方法如下： 1）铺设使地面电阻率不小于50kΩ·m的5cm厚的沥青层或15cm厚的砾石层。 2）设立阻止人员进入的护栏或警示牌。 3）将接地体敷设成水平网格。 4 当工程设计文件对第一类防雷建筑物接地装置设计为独立接地时，独立接地体与建筑物基础地网及与其有联系的管道、电缆等金属物之间的间隔距离，应符合现行国家标准《建筑物防雷设计规范》GB50057中第4.2.1条的规定。 4.1.2 一般项目应符合下列规定： 1当设计无要求时，接地装置顶面埋设深度不应小于0.5m。角钢、钢管、铜棒、铜管等接地体应垂直配置。人工垂直接地体的长度宜为2.5m，人工垂直接地体之间的间距不宜小于5m。人工接地体与建筑物外墙或基础之间的水平距离不宜小于1m。 2 可采取下列方法降低接地电阻：
1）将垂直接地体深埋到低电阻率的土壤中或扩大接地体与土壤的接触面积。 2）置换成低电阻率的土壤。 3）采用降阻剂或新型接地材料。 4）在永冻土地区和采用深孔（井）技术的降阻方法，应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》GB50169-2006中第3.2.10条～第3.2.12条的规定。 5）采用多根导体外引，外引长度不应大于现行国家标准《建筑物防雷设计规范》GB50057中第5.4.6条的规定。 3当接地装置仅用于防雷保护，且当地土壤电阻率较高，难以达到设计要求的接地电阻值时，可采用现行国家标准《雷电防护第3部分：建筑物的物理损坏和生命危险》GB/T21714.3-2008中第5.4.2条的规定。 4接地体的连接应采用焊接，并宜采用放热焊接（热剂焊）。当采用通用的焊接方法时，应在焊接处做防腐处理。钢材、铜材的焊接应符合下列规定：1）导体为钢材时，焊接时的搭接长度及焊接方法要求应符合表4.1.2的规定。 表4.1.2 防雷装置钢材焊接时的搭线长度及焊接方法 2）导体为铜材与铜材或铜材与钢材时，连接工艺应采用放热焊接，熔接
煤矿井下保护接地装置的安装、检查、测定工作细则 一、总则 1、电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，人若接触上，就会发生触电事故。保护接地就是为了避免人身触电事故的发生。 2、36V以上的电气设备的金属外壳，构架、铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地。 在矿井中禁止使用无接地芯线(或无其它可供接地的护套，如铅皮、铜皮等)的橡套或塑料电缆。 3、所有必须接地的设备和局部接地装置，都要和总接地网连接。 4、主接地极应浸入水仓中，主、副水仓必须各设一块。矿井有几个水平时，每个水平的总接地网都要与主、副水仓中的主接地极连接。 5、在下列地点应装设局部接地极： ①每个采区变电所(包括移动变电站和移动变压器)。 ②每个装有电气设备的硐室和单独装设的高压电气设备。 ③每个低压配电点或装有3台以上电气设备的地点。 ④无低压配电点的采煤工作面的机巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 ⑤连接动力铠装电缆的每个接线盒以及高压电缆连接装置。 6、局部接地极最好设在巷道水沟内，无水沟时应埋设在潮湿的地方。设在巷道水沟内的局部接地极及接地引线，不得影响水的正常通过和水沟清理。 7、矿井内部所有需要接地的设备，均通过接地用的连线导线直接与接地母线(或辅助接地母线)或铠装电缆的钢带(或钢丝)、铅皮套或橡套电缆的接地芯线(或接地护套)相连接。而接地母线(或辅助接地母线)与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后都直接汇接到主接地极上，从而构成一个全矿井内容完整的不间断的总接地网。 8、矿井内分区从井上独立供电者，可以单独在井下或井上设置分区的主接地极，但其总接地网的接地电阻应不得超过2Ω。 9、严禁井下配电变压器中性点直接接地，严禁由地面上中性点直接接地的变压器或发电机向井下供电，但专供井下架线电机车变流设备用的专用变压器不在此限。 10、每台设备均必须用独立的连接导线与接地网(接地母线、辅助接地母线)直接相连。禁止将几台设备串联接地，也禁止将几个接地部分串联。 11、接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。采区配电点及其它机电硐室的辅助接地母线，应采用断面不小于25mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。 12、连接导线、接地导线应采用断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4mm、断面不小于50mm2的镀锌扁钢。额定电压低于或等于127V的电气设备接地导线、连接导线，可采用断面不不小于6mm2的裸铜线。 13、严禁采用铝导体作为接地极、接地母线、辅助接地母线、连接导线和接地导线。 14、未镀锌的铠装电缆的钢带(或钢丝)要定期进行防腐处理，1～2年应涂刷一次。
xxxxxxxxxxxxxxxxxx公司xxxxxxxxxxxxxxxxxx工程监理项目项 电气工程监理实施细则 专业监理工程师： 总监理工程师： xxxxxxxxxxxxxxxxxxxx有限公司 2011年6月
目录 一、工程概况 二、专业工程的特点： 三、监理工作的流程 四、监理工作的控制要点 五、监理工作的方法及措施
本监理实施细则是依据已批准的本工程的《监理规划》与电气专业工程相关的标准、设计文件和技术资料及施工组织设计编写的。 一、工程概况 本工程为北京百泰生物药业有限公司，人源化抗体产业化示范工程项目，二号综合生产厂房中试区等2项，该厂为新建，主要由生产区与中试区组成，总建筑面积20901.51㎡。 二、专业工程的特点： 本工程消防及部分工艺负荷用电为二级负荷，消防负荷容量为122.4KW，工艺二类负荷为86.8KW，其他为三级负荷，电源为低压380V 50HZ,本工程采用一路10KV电源供电，高压进线及保护由当地的供电部门完成。 本工程防雷为三级防雷建筑物，低压配电室设等电位箱，采用40*4镀锌扁钢与原接地系统可靠连接，与进户工艺管、水管、风管、PE线电缆桥架连接，接地电阻要求不大于1欧姆。接地系统为TN-S系统，等电位与接地体连成一体，系统接地采用TN-C-S系统，进户处应重新接地。
三、监理工作的流程 1.施工阶段进度控制监理工作流程图（如下）
2.工程质量监理程序图 3.工程进度监理程序图
四、监理工作的控制要点及目标值 4.质量控制 ⑴从事建筑电气工程施工单位，必须持有电力主管部门颁发的“供、用 电工程施工许可证”，其资格和能力应与承包工程的规模和技术相适应。 ⑵工程项目技术负责人，应具有助理工程师以上技术职称的人员担任， 并经考核合格。电气工长、安装工人、电焊工应持“岗位证书”、“特种作业人员操作证”，有电工合格证的专业技术工作人员，不应少于施工总人数的50%,必须持证上岗。 ⑶消防工程（含火灾报警系统）施工单位，必须持有建设主管部门颁发 的施工单位资质等级证书和消防部门颁发的消防工程施工许可证。 ⑷电梯、电信、有线电视、电缆等专业安装单位，必须持有建设主管部 门颁发的安装许可证（需与所核准安装范围相一致）。 5.设计文件的复核、优化与设计变更、洽商，开工前应及时设计交底。 ⑴施工图纸设计交底和会审应有文字记录，交底后经设计、施工、监理、 建设单位各方会签后方可作为施工依据。 ⑵设计单位下发的“设计变更”，必须有建设单位的签认，并通知监理工 程师（送交复印件）。 ⑶电气施工方案必须经总监和专业监理工程师审批，经确认后方可在施工 中实施。 ⑷电气安装工程所需要材料、器件、设备要严格按照国家法律、法规以及 规范的规定进行质量认定。 6. 现场检查质量控制的关键，除把好材料、器件、设备质量外，按照施工
目录 1. 概况 (181) 2. 编制依据 (184) 3. 组织机构及职责 (184) 4. 接口管理的监理范围 (185) 5. 监理工程质量方针和监理目标 (185) 6. 接口工作流程、特点、要点 (185) 7. 接口工程监理方法 (187) 7.1 桥桩基础桥梁工程接口综合接地检查检测项目 (187) 7.2承台 (187) 7.3桥墩 (188) 7.4梁体 (189) 7.5梁体接触网支柱（下锚拉线） (190) 7.6梁体预埋件接口检查检测项目 (191) 7.7梁体桥面 (192) 8 .隧道（含综合洞室）接口检查检测项目 (192) 9. 综合贯通地线 (195) 10. 隧道接触网槽道安装标准即检查项目 (196) 11. 路基地段接口施工设计技术要求 (197) 说明 (200)
1. 概况 1.1 项目基本情况 长沙中大/贝利沪昆客专长昆湖南段监理站管段位于湘乡、娄底地区，正线起讫里程：DK93+878～DK167+155，正线长度为71.375km，引入娄邵联络线工程12.18km；建设总投资64.9亿元。途经湘乡市、娄底市的娄星区、涟源市共3市。 主要工程量：路基113段，桥梁55座，隧道21座，设娄底南站。 中铁十六局施工范围：DK93+878.00~DK126+853.00 中铁十一局施工范围：DK126+853.00~DK167+155.00 1.1.1. 水文、气象特征 沿线地下水主要为岩溶水、基岩裂隙水及第四系孔隙水三大基本类型。地下水一般不具侵蚀性。 湖南省湘乡、娄底地区属亚热带季风湿润气候，具有气候温和、热量丰富、雨量集中、雨热同季，四季分明的特点，多年平均气温16～18℃，一般东南部高于西北部1.5～2℃，1月气温最低，七月气温最高，4～6月为雨季，7～8月高温多暴雨，9月至次年3月为旱季。 沿线内较大河流为涟水，其它为山间溪流和次级小河流，一般流程较短，水位受季节性降雨变化，雨季水流较大。 1.1.2 地貌与地质条件 （1）地形地貌特征 管段内地形为盆地状，东侧湘乡地区、西侧涟源市地段山体高大，尤
标准接地电阻规范要求： 1、独立的防雷保护接地电阻应小于等于10欧； 2、独立的安全保护接地电阻应小于等于4欧； 3、独立的交流工作接地电阻应小于等于4欧； 4、独立的直流工作接地电阻应小于等于4欧； 5、防静电接地电阻一般要求小于等于100欧。 6 共用接地体(联合接地)应不大于接地电阻1欧。 【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。】 接地分三种 保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。1Ω以下 防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。 电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。其中有两本规范根据09年建设部文件已经更新或者作废了。但仍然可以参考。 （1）信号接地——为保证信号具有稳定的基准电位而设置的接地。 （2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。 （3）保护接地——为保证人身及设备安全的接地。 14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。电子设备接地宜与防雷接地系统共用接地体。但此时接地电阻不应大于1Ω。若与防雷接地系统分开，两接地系统的距离不宜小于20m。不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。 电子设备应根据需要决定是否采用屏蔽措施。 （1）直流地（包括逻辑及其他模拟量信号系统的接地）。 （2）交流工作地。 （3）安全保护地。 以上三种接地的接地电阻值一般要求均不大于4Ω。在通常情况下，电子计算机的信号系统，不宜采用悬浮接地。
井下保护接地标准细则
一、保护接地概念 电气设备的金属外壳在绝缘损坏时有可能带电。漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。 二、保护接地要求 电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。 接地网上任一保护接地点的接地电阻不得超过2Ω。 三、保护接地标准 1、主接地： （1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。 主接地极应在主、副水仓中各埋设1块。主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。 在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。 （2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。 2、局部接地： 在下列地点应装设局部接地极： （1）、每个采区变电所（包括移动变电站和移动变压器）。
（2）、每个装有电气设备的硐室和单独装设的高压电气设备。 （3）、每个低压配电点或装有3台以上电气设备的地点。 （4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 （5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。 要求: 埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。埋设在其它地点的局部接地极，可采用镀锌铁管。铁管直径不得小于35mm，长度不得小于1.5m。管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15o)，并必须埋设于潮湿的地方。如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。每根管子上至少要钻10个直径不小于5mn的透眼，两根铁管均垂直于地面（偏差不大15o），并必须理设于潮湿的地方，两管之间相距5m 以上。如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例，按体积比约6 : l。 采区配电点及其它机电硐室的辅助接地母线，应采取断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4 mm、断面不小于50mm2的镀锌扁钢。
综合接地监理实施细则 第一章专业工程（或专项工作）特点及其技术、质量标准 一、综合接地系统由综合贯通地线的引接线、接地端子、连接线等构成。 本工程采用７０ｍｍ２铜芯环保耐腐蚀型贯通地线，其他连接线、连接器等均与此贯通地线配套。 路基地段综合贯通地线敷设在线路两侧的通信、信号电缆槽下方路基基床底层，距基床底层顶面一３００――４００ｍｍ。桥理。桥、地段地线敷设在通信信号槽中，并采取砂防护。 路基地段以接触网基础和贯通地线自身作为自然接地极，桥梁地段以桥墩地面以下的桩基础、承台为自然接地极。 路基地段沿路两侧每隔５００米用同材质、同规格的环保型地线进行一次横向连接(采用压接)。 贯通地线的接地电阻值小于等于１欧姆。 二、技术、质量标准 1、《关于印发<客运专线综合接地技术实施办法（暂行）>的通知》：铁集成〖2006〗220号； 2、《铁路综合接地系统》：通号（2009）9301； 3、《铁路防雷、电磁兼容接地工程技术暂进规定》：铁建设〖2007〗39号文； 4、施工图纸及业主下发的相关文件要求等。
第二章监理工作范围及重点 一、监理范围 略 二、监理工作重点 1、检查贯通地线隐蔽工程，审核施工工艺流程，各项技术指标是否达到设计要求。 2、检查与综合接地系统相关的各专业设计是否满足四电设备的安装要求。重点是检查其工艺标准、规格尺寸和预留位置是否符合要求。 3、核查综合接地系统方案是否达到设计要求。 第三章监理工作流程 第四章监理工作控制要点、目标及手段
1、对进场的原材枓、构配件进行检查验收。查验每批产品合格证、性能报告单，抽样检验贯通地线直流电阻值，机械性能。 2、监理人员应检查贯通地线的敷设深度、径路符合现场实际情况及设计文件的规定。 3、贯通地线的接续、”Ｔ”型引接及横向连接的工艺、间隔、防护措施应满足设计要求。监理人员应按比例留证。 4、监理人员应检查轨道完全横向连接线的设置间隔、连接工艺及防护措施符合设计要求。 5、监理人员应检查无砟轨道的纵向接地钢筋每１００ｍ与贯通地线”Ｔ”型连接一次。 6、监理人员应检查桥墩接地极、接地电通路、接地钢筋的截面、焊接的工艺和长度、接地端子位置以及接地电阻值符合设计要求。 7、监理人员应见证距铁路线路２０ｍ范围内各种电气设施、声屏障、隔离栅栏等接地符合设计要求。 第五章监理工作方法与措施 1、检查施工单位是否全面执行工程承包合同的承诺，督促施工单位必须严格按照设计文件、《铁路防雷、电磁兼容及接地工程技术暂行规定>、提出的技术标准和施工工艺进行施工安装、调试。通过观察、测量、试验等手段对工程质量进行全面控制。达到全部创优规化要求，质量达到１００%合格率。 2、检查施工质量的过程中，对全部隐蔽工程监理人员必须进行跟踪监理。在隐蔽前均应由施工单位首先按规定进行自检，在自检合格的基础上，填报隐蔽工程质量验收通知单，报驻地监理人员进行检查验收，合格后才能签认。贯通地线的防护、接续、接地端子的设置、接地电阻值的标准等进行严格检查，合格后予与隐蔽。 3、检查施工单位的质量自检、安全防护措施及文明施工方案，每个施工项目队都应设专职安质员，负责安全质量工作。主要检查施工单位的质量保证体
1 总则 1．0．1 本规适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。 本规不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。 1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。 1．0．3 执行本规时，尚应符合现行有关标准规的要求。 2 保护接地 2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。 它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。 2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。 2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。 3 工作接地 3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。 3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。 3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。 3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。除信号源本身接地者外，屏蔽接地应在控制室侧实施。 3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一
保护接地标准细则 一、保护接地概念： 电气设备的金属外壳在绝缘损坏时有可能带电。漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。 二、保护接地要求： 电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。 接地网上任一保护接地点的接地电阻不得超过2Ω。 三、保护接地标准： 1、主接地： （1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。 主接地极应在主、副水仓中各埋设1块。主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。 在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。 （2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。 2、局部接地： 在下列地点应装设局部接地极： （1）、每个采区变电所（包括移动变电站和移动变压器）。 （2）、每个装有电气设备的硐室和单独装设的高压电气设备。 （3）、每个低压配电点或装有3台以上电气设备的地点。 （4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。 （5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。 要求: 埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。埋设在其它地点的局部接地极，可采用镀锌铁管。铁管直径不得小于35mm，长度不得小于1.5m。管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15o)，并必须埋设于潮湿的地方。如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。每根管子上至少要钻10个直径不小于5mn的透眼，两根铁管均垂直于地面（偏差不大15o），并必须理设于潮湿的地方，两管之间相距5m 以上。如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例，按体积比约6 : l。 采区配电点及其它机电硐室的辅助接地母线，应采取断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4 mm、断面不小于50mm2的镀锌扁钢。 四、固定电气设备的接地方法： （1）、变压器的接地，应将高、低压侧的铠装电缆的钢带、铅皮用连接导线分别接到变压器外壳上的专供接地的螺钉上；如用橡套电缆时，将电缆的接地芯线接到进出线装置的内接地端子上，然后将变压器外壳的接地螺钉用连接导线接到接地母线（或辅助接地母线）上，如图 5 所示。
附件1：施工用电器具、移动电源箱、移动发电机的接地线、体（桩）及接地的要求和规范 为了防止电气设备外壳意外带电时造成人员触电伤害，应将电气设备外壳与接地体良好连接，形成保护性接地。当电气设备外壳因漏电等原因意外带电时，如果人员触及电气设备外壳，由于保护接地电阻是和人体电阻并联的，并远小于人体电阻，则可保证将通过人体的电流限制在安全的范围内，保证人员的人身安全。 参考《施工现场临时用电安全技术规范》（JGJ46-2005）5.1.1、5.1.2、5.1.9、5.1.10、5.3.2、5.3.4、9.1.3等条文的规定，以及现场实际，对施工用电器具、移动电源箱、移动发电机等的外壳接地要求如下： 一、适用范围 施工用电器具、移动电源箱、移动发电机等的金属外壳应接地。 二、接地线截面要求和规范 （一）配电装置、电动机械的接地线（PE线）应为截面不小于2.5平方毫米的绝缘多股铜线。手持式电动工具的接地线截面积一般不得小于相线截面1/3,且不得小于1.5平方毫米的绝缘多股铜线。接地线（PE线）上严禁装设开关或熔断器，严禁通
过工作电流，且严禁断线。 （二）相线、N线、PE线的颜色标记必须符合以下规定： A、B、C相线的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿／黄双色。颜色标记严禁混用和互相代用。 三、接地体（桩）要求和规范 (一)自然接地体（接地桩）：施工前已埋入地中，可兼作接地体用的各种构件，如：已投运的钢筋混凝土基础的钢筋结构、金属井管、金属管道(非燃气)等。根据现场作业环境合理选择，尽量选截面大、埋深深、方便操作的接地体。 （二）人工接地体（接地桩） 1、可采用角钢、钢管或光面圆钢作为接地桩。采用圆钢时，其直径不得小于16毫米；采用扁钢时，其厚度不得小于4毫米、截面积不得小于160平方毫米；采用钢管时，壁厚不小于3.5毫米。不得采用螺纹钢作为接地桩；不得采用铝导体做接地体或地下接地线。 2、在接地桩的埋深要求处应有明显标示（红油漆划线、用电焊做记号等），便于判断埋深是否达到规范要求。 3、接地桩上方应焊有把手等，便于使用后拔出接地桩。 三、接地的要求和规范 （一）接地线的连接采用焊接、压接或螺栓连接等方式，连
察哈素煤矿井下电气设备 局部接地与辅助接地安设标准 一、安设接地范围 1、三台及三台以上的电气设备配电点必须安设外接地线。 2、高压馈电开关、低压馈电开关与照明综保必须安设辅助接地线。 3、高压电气设备必须全部安设外接地线。 二、接地极（包括局部接地极、辅助接地极） 1、局部接地极与辅助接地极统一采用直径42mm,长度为1.5米的镀锌钢管，钢管上钻48个直径5mm的孔。接地极上端用钢板封堵，钻直径为14mm的一个中心孔。接地螺栓距离接地极顶端50mm。局部接地极打入底板长度不低于1.4米，上端露出底板不超过0.1米，垂直偏差不大于15°，。 2、局部接地极及辅助接地极原则上安设在巷道非行人侧，距巷帮不超过200mm，若特殊原因安装在行人侧的应保证行人通道宽度不小于700mm。电气设备与接地母线连接统一由电气设备外壳左侧（风机开关在里侧）的接地螺栓引出连接导线。 三、接地线（包括局部接地母线、接地线、辅助接地母线、辅助接地线、） 1、局部接地母线采用宽度为40mm厚度为3mm的镀锌扁铁，每隔500mm钻一个￠13mm的孔。并使用专用托架固定，距离底板300mm，悬挂点间隔距离为1米。托架采用M8膨胀螺栓固定，局部接地母线长度应超过开关200mm以上。与接地极连接时，必须使用统一加工的拐铁。接地母线托架材料与接地母线相同，尺寸附图。 2、辅助接地线采用截面不小于10mm2的铜芯电缆，辅助接地线不允许有明接头，辅助接地母线不允许用裸导线，放在接地母线下方与接地母线平行架设，用塑料扎带捆扎。
3、接地线采用铜线时截面不小于25 mm2，两端必须压接合适的铜线鼻子。使用扁铁时截面不小于50mm 2。用M12×30镀锌螺栓与接地母线垂直连接。 四、其他 1、接地线与接地母线采用M12×30镀锌螺栓连接，严禁2台或2台以上电气设备的接地导线共用一个接地螺栓，同一配电点的接地线规格和材质必须相同。禁止几台设备串联接地，禁止同台设备的几个接地部分串联接地。 2、接地装置内涉及的扁铁、钢管、螺栓、螺母、平垫、弹垫均为镀锌件。使用螺栓连接的部位，必须保证平垫、弹垫、螺栓、螺母齐全、紧固，且选型合适。连接部位的螺栓头必须在里侧，平垫、弹垫、螺母在外侧。 3、配电点10米范围内接地线应统一接到一个局部接地母线上，接地母线中间严禁采用异型接地线连接。接地母线线采用螺栓连接时，搭接长度不小于100mm，采用焊接时搭接长度不小于50mm，搭接面四周全部焊接。三台或三台以上电气设备必须安设接地极（包括五小电气）。 4、检查中发现接地极、接地母线、接地导线及连接螺栓锈蚀严重，连接部位脱落、松动、接地极被挖出或其他不符合规定的现象时，应立即修复或更换。接地装置不完善、不完好、不合格的电气设备禁止送电运行。 5、接地极上应悬挂责任牌，写明责任人，接地电阻测量日期 附图：1、接地极和拐铁及托架图 2、接地线连接图 3、接地线与设备连接示意图 4、接地线悬挂示意图
为加强**铁路施工质量管理,细化统一施工质量控制方法,使监理工作 更加标准化、规范化、程序化得展开,不断提高现场监理人员得工作水平与 工作责任心,确保施工安全与工程质量。根据通信、信号、电力,以及电力 牵引供电得特点,现制定《四电监理实施细则》,本监理实施细则适用范围 为监理合同范围内得工程。 第一章编制依据 1、已批准得《**监理规划》。 2、与工程相关得标准、设计文件与技术资料。 ⑴、《铁路建设工程监理规范》(TB10402—2007); ⑵、《客运专线铁路通信工程施工技术指南》(TZ225—2008); ⑶、《客运专线铁路通信工程施工质量验收暂行标准》铁建设〔2007〕251号; ⑷、《客运专线铁路GSM-R数字移动通信工程质量验收暂行标准》铁 建设〔2007〕167号; ⑸、《客运专线铁路信号工程施工技术指南》(TZ226—2008); ⑹、《客运专线铁路信号工程施工质量验收暂行标准》铁建设〔2007〕213号; ⑺、《铁路CTCS-2级列车运行控制系统列控中心及列控车载设备工程 质量验收暂行标准》铁建设〔2007〕715号; ⑻、《铁路防雷、电磁兼容及接地工程技术暂行规定》铁建设〔2007〕39号; ⑼、《客运专线铁路电力牵引供电工程施工技术指南》(TZ208—2007);
⑽、《客运专线铁路电力牵引供电工程施工质量验收暂行标准》铁建设〔2006〕167号; ⑾、《铁路电力工程施工质量验收标准》(TB10429—2003); ⑿、《建筑工程施工质量验收统一标准》(GB50300-2001); ⒀、经审查批准得本工程《施工组织设计》、专项施工方案; ⒁、《建设工程文件归档整理规范》(GB/T50328—2001); 本工程《委托监理合同》、《施工合同》、《招标文件》。 第二章工程项目概况 2.1工程概况 2.1.1 线路地理位置 新建铁路位于我国*******包括新线建设与站后工程。 2.1.2 主要技术标准 铁路等级国铁I级 正线数目双线 限制坡度 20‰ 最小曲线半径 5500m。 牵引种类电力 到发线有效长度 650m 行车指挥方式综合调度 2.1.3 相关单位及工期 1、建设单位:**公司
C 13 工程 监理实施细则 （） 内容提要： 1.控制目的 2.关键点控制 3.控制措施 4.其它 项目监理部（章）： 专业监理工程师： 总监理工程师： 日期：
江苏省建设厅建设监理处监制 南通市建设监理公司 监理实施细则申报审批表 TJL-C-08 版本/修改状态：A/O 第1页共ｌ页

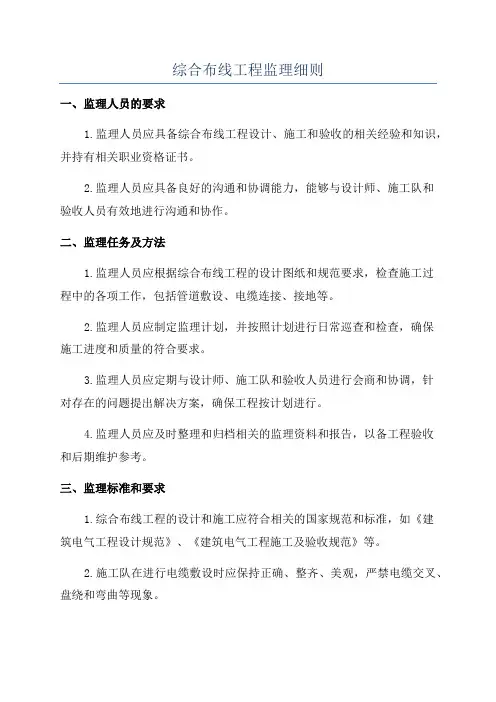

综合布线系统工程施工阶段监理细则 一、工程概况与特点 二、施工前的环境检查 在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工。 1、间、设备间、工作区土建工程已全部峻工，门窗锁齐全。 2、预留洞、槽、暗管的位置、数量、尺寸均应符合设计要求。 3、对设备间铺设的活动地板应专门检查，每平方米偏差不应大于2mm，地板防静电措施的接地应符合设计和产品说明要求。 4、交接间、设备间的面积、环境温、湿度均应符合设计要求和相关规定。 三、施工前的器材捡验
