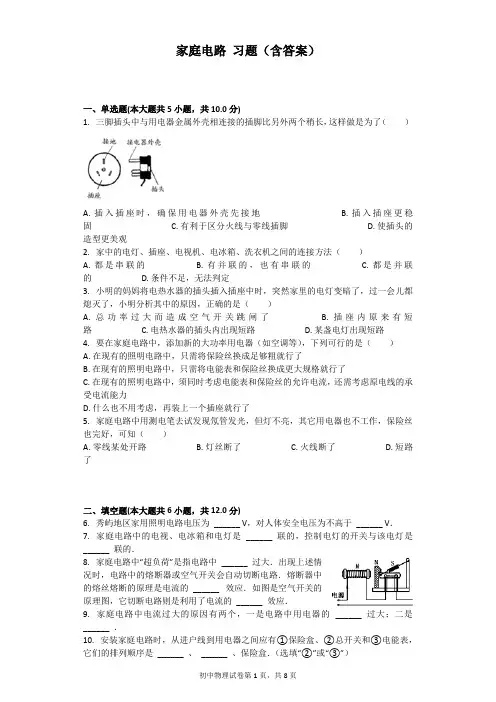

一、初中物理家庭电路故障的分析问题 1．如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（） 校验次数123456 校验电灯接入点a、f a、b c、d e、f a、d c、f 发光情况正常发光不发 光 亮度较暗 不发 光 亮度较暗正常发光 A．开关断路，指示灯短路B．指示灯断路，电热丝短路 C．电热丝断路，开关短路D．指示灯断路，开关短路 【答案】A 【解析】 【详解】 校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路； 校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路； 校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路； 校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路； 校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路； 综合分析，断路的元件是开关，短路的元件是指示灯。 故选A。 2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是() A．台灯插头处出现了短路 B．台灯灯泡处出现了短路 C．台灯开关的两接线碰线
D．插座处出现了短路 【答案】B 【解析】 【分析】 【详解】 A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意； B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意； C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意； D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。 故选B。 3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（） A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路 【答案】B 【解析】 【分析】 【详解】 AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误； BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确； 电灯L断路，则试电笔接触D点时，氖管不发光，故C错误； D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。 4．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）
简单电路 一、选择题 1.下列用品中，通常情况下不容易导电的是( ) A. 塑料直尺 B. 铅笔芯 C. 铁制铅笔盒 D. 金属小刀片 2.用毛皮摩擦过的橡胶棒吸引轻小纸屑后，有纸屑又很快飞开的原因是（） A. 纸屑不带电，所以不能被橡胶棒吸引 B. 纸屑质量太小，不能带电 C. 纸屑带了正电荷同种电荷互相排斥 D. 纸屑带了负电荷，同种电荷互相排斥 3.下列描述最接近实际的是（） A.卧室内一盏LED灯功率约为600W B.一台家用电冰箱正常工作电流约为1A C.教室门高度约为240cm D.洗浴用温泉水温度约为60℃ 4.两个相同的小灯泡，单独接在两节干电池组成的电源两端，都能发光，只是亮度有所不同. 当其连接成如图所示的电路时，闭合开关后，小灯泡L1和L2也都发光. 用一根导线接在小灯泡的两端，你会看到的现象是（） A. 小灯泡L1和L2仍都发光 B. 小灯泡L1和L2都熄灭 C. 小灯泡L1仍发光，小灯泡L2熄灭 D. 小灯泡L2仍发光，小灯泡L1熄灭 5.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（） A. P1在最右端，P2在最左端 B. P1在最左端，P2在最右端 C. P1在最左端，P2在最左端 D. P1在最右端，P2在最右端 6.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）
A. I AB＜I BC B. I AB＝I BC C. I AB＞I BC D. 无法确定 7.如图所示电路中，在开关S闭合后（） A. L1变亮，L2不亮 B. L1、L2都不亮 C. L1不亮，L2变亮 D. L1、L2都变亮 8.如图所示电路，以下说法正确的是( ) A. 只接通S2灯亮，电铃响 B. 只接通S1灯亮，电铃响 C. 只断开S3灯亮，电铃响 D. 只断开S1灯亮，电铃响 9.绝缘体是这样一种物质（） A. 没有电荷 B. 没有电子 C. 几乎没有自由电荷 D. 没有正电荷 10. 下列因素中，对导体电阻大小有决定作用的是（） A. 导体是否接入电路 B. 导体的长度 C. 通过导体的电流 D. 导体两端的电压 11.如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和 CD的电阻R及两端电压U的判断，正确的是（） A. R AB＞R CD，U AB＜U CD B. R AB＜R CD，U AB＜U CD C. R AB＞R CD，U AB＞U CD D. R AB＜R CD，U AB＞U CD 12.下列说法中正确的是（） A. 只要电路中有电源，就一定有电流 B. 只要导体中有自由电荷，就一定有电流 C. 只要导体两端有电压，导体中就会形成电流 D. 只要电路中有电源，用电器两端就一定有电压 二、填空题 13.电荷间的作用规律：________ 14.0.24A=________mA ，4×103μA=________mA
单元综合检测(三) (第十四章) (45分钟100分) 一、选择题(本大题共10小题,每小题4分,共40分) 1.被丝绸摩擦过的玻璃棒带上正电荷,这是因为( ) A.有原子核发生了转移 B.有电子发生了转移 C.摩擦创造了正电荷 D.摩擦创造了负电荷 2.下图电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是 ( ) 3.(2012·北京中考)如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,则 下列说法中正确的是( ) A.灯L1和灯L2并联 B.灯L1和灯L2串联 C.通过灯L1和灯L2的电流一定相等 D.灯L1和灯L2两端的电压一定不相等 4.(2012·衡阳中考)如图所示,要使灯泡L1和L2组成串联电路,应( )
A.闭合S2,断开S1 B.断开S1和S2 C.闭合S1和S2 D.闭合S1,断开S2 5.电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭。在如图所示的四个电路中,能正确表示开门状态下冰箱内照明电路的是( ) 6.小红发现教室里的一个开关可以同时控制两盏灯,符合要求的电路图是 ( ) 7.(2012·连云港中考)在图示电路中,电源电压保持不变。闭合开关S后,开关S1由断开到闭合,下列说法正确的是( )
A.电流表A1示数变大,电流表A示数也变大 B.电流表A1示数变小,电流表A示数也变小 C.电流表A1示数不变,电流表A示数变大 D.电流表A1示数不变,电流表A示数变小 8.(2012·广安中考)在图甲所示的电路中,当闭合开关后,两个电流表的指针偏转均为图乙所示,则灯泡L1和L2的电流分别为( ) A.1.2 A 0.22 A B.0.98 A 0.22 A C.0.96 A 0.24 A D.0.24 A 1.2 A 9.在如图所示的四个电路中,根据电压表的读数,能测得灯L2两端的电压的电路图有( ) A.只有甲 B.甲和乙 C.甲、丙和丁 D.甲、乙、丙和丁 10.(2012·宿迁中考)如图,电源电压不变,两只电表均完好。开关S闭合后,发现只有一只电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是 ( )
《生活用电》单元检测题 一．选择题（共10小题） 1．家庭电路的室内电路组成顺序是（） A．电能表，总开关，用电器，熔断器 B．总开关，电能表，熔断器，用电器 C．电能表，总开关，熔断器，用电器 D．电能表，熔断器，总开关，用电器 2．小明同学家的电路简化后的示意图如图所示，关于该电路，下列说法正确的是（） A．北京市家庭电路中交流电的频率是50Hz，电压为220V B．白炽灯、电视和台灯是串联在电路中的 C．去掉空气开关不影响电路的工作和安全 D．电能表是直接测量电功率的仪表 3．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（） A．进户零线断路B．灯泡L断路 C．开关S接触不良D．导线ad断路 4．下列数据符合实际的是（） A．我国家庭电路的电压为220V B．普通教室的高度为7m C．一名中学生的体重为50N D．冷冻室里冰淇淋的温度为10℃
5．如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、 b、c、d四点时，能使测电笔的氖管发光的点是（） A．a B．a、b C．a、b、c D．a、b、c、d 6．家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）A．当电压过高时自动切断电路 B．当发生触电时自动切断电路 C．当用电器发生漏电时自动切断电路 D．当电路中电流过大时自动切断电路 7．小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。 小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（） A．用电器开关闭合时，外壳会带电，人接触外壳易触电 B．用电器开关闭合时，会短路，造成电流过大，引起火灾 C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电 D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电 8．发现有人触电，应先（） A．报警或喊人B．迅速扶起，并送往医院 C．找电工或专业人员抢救D．想办法切断电源 9．关于家庭电路与安全用电，下列说法正确的是（） A．灯与控制它的开关是并联的。与插座是串联的 B．家庭电路中空气开关跳闸，都是由于电路短路引起的
.. .. ... . . 绝密★启用前 家庭电路与安全用电测试题 注意事项： 1．答题前填写好自己的、班级、考号等信息 2．请将答案正确填写在答题卡上 第I 卷（选择题） 请点击修改第I 卷的文字说明 一、选择题 1．家庭电路的室电路组成顺序是（ ） A. 电能表、总开关、用电器、保险盒 B. 总开关、电能表、保险盒、用电器 C. 电能表、保险盒、总开关、用电器 D. 电能表、总开关、保险盒、用电器 【答案】D 【解析】家庭电路的室电路组成顺序是电能表、总开关、保险盒、用电器，故应选D 。 2．关于安全用电，下列说确的是 ( ) A. 有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连 B. 用测电笔检查电路时，手不能接触笔尾金属体 C. 控制家用电器的开关应与该用电器并联 D. 家庭电路中的空气开关跳闸了，一定是发生了短路 【答案】A
【解析】有金属外壳的用电器要使用三脚插头，其中较长的脚将用电器的金属外壳通过三孔插座与相连，以防止用电器漏电时触电事故的发生；用测电笔检查电路时，手不能接触笔尖金属部位，但一定要碰触笔尾金属体；开关要与用电器串联，并且接在用电器和火线之间；空气开关跳闸了的原因主要有两种：短路和总电流过大 3．关于安全用电，下列说确的是（） A. 在高压线附近放风筝 B. 发现有人触电时应立即切断电源 C. 将手机充电器长期插在电源插座上 D. 用湿布擦洗正在工作的用电器 【答案】B 【解析】解答：安全用电的基本原则是不接触低压带电体，不靠近高压带电体；故A错误； B. 发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B正确； C. 将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故C错误； D. 湿布是容易导电的物体，用湿布擦拭正在发光的电灯或其它用电器时，容易引起人体触电，故D错误。 4．发现有人触电后，应立即采取的正确措施是（） A. 赶快把触电人拉离电源或用剪刀剪断电线 B. 赶紧去叫医护人员来处理 C. 赶快切断电源或用干燥的木棍将电线挑开 D. 同时发生火灾先泼水灭火 【答案】C 【解析】当有人触电时，应先切断电源，不能直接用手拉或用剪刀剪断电线，故A错；如果不先断电，而先去找医生，则可能会延误时间导致人的死亡，故B错；赶快切断电源或用干燥的木棍将电线挑开，故C正确；电发生的火灾一定不能用水直接去灭，因为水是导体，会发生更大的事故，故D错；应选C。 5．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。 如图所示的电路图中，符合要求的是（） A. A B. B C. C D. D
单元测试 一、选择题 1.下列材料属于半导体材料的是 ( )。 A. 铜 B. 石墨 C. 橡胶 D. 硅 2.某家用电器正常工作时 , 测得通过它的电流为 4A, 则此电器可能是下列中的( )。 A. 家用空调机 B. 电视机 C. 家用洗衣机 D. 电风扇 3.干电池是一种常用、方便的电源，以下关于干电池的说法中正确的是 ( )。 A. 有的干电池提供直流，有的干电池提供交变电流 B. 常用的 1 号、 2 号、 5 号、 7 号干电池的电压随号数的增大而增大 C. 干电池是把电能转化为化学能的装置 D. 多数干电池中有汞、镉等重金属元素 , 随便丢弃会污染环境。所以 , 废弃的干电池应该集中分类处理 4.小明同学想得到一个 6V 的电源 , 他应采用的方法是 ( )。 A. 将 3 节干电池并联 B. 将 3 个铅蓄电池并联 C. 将 4 节干电池串联 D. 将 4 个铅蓄电池串联 5.下列说法正确的是 ( )。 A. 金属导体中电流方向与电荷定向移动方向相同 B. 金属导体中电流方向与电荷定向移动方向相反 C. 金属导体的横截面积大，其电阻一定大 D. 金属导体的横截面积小，其电阻一定小 6.为了纪念物理学家对科学的贡献 , 很多物理量的单位是用物理学家的名字来命名的 , 下列物理量的单位全是用这种方法来命名的是( )。 A.长度、时间、压强 B.质量、速度、功 C.力、电阻、功率 D.质量、密度、电流 7.下列说法中正确的是 ( )。 A. 电阻是只有导体才有的阻碍电流的性质 , 绝缘体没有电阻 B. 导体电阻的大小与它两端的电压及通过导体的电流有关 C. 导体的电阻由导体的长度、横截面积和材料决定 D. 白炽灯正常发光时的电阻比没有接入电路时小得多 二、填空题 1.超导状态下 , 导体的电阻 R= ____；如果利用超导体输电线进行远距离输电 , 导线 ______(填“会”或“不会”)发热。 2. 在甲、乙两个不同导体两端加相同的电压，但产生的电流 I甲 >I乙 ,则甲导体的电阻 _______乙导体的电阻。 3.一个 2Ω的电阻和一个_____Ω的电阻______联后可得到一个 1.2Ω的电阻。 4.一只小灯泡的额定电压为 8V, 正常发光时通过它的电流为 0.4A。现将小灯泡接在 12V 的电源上 ,为使其正常发光 , 应____联一个_____Ω的电阻。 5.一根阻值是 1OΩ的导体 , 用拉丝机在温度不变的情况下将其均匀拉长到原来的 2 倍 , 则导体电阻变为______Ω。 6.用电流表测电流时 , 某同学接入电路的是 0-0.6A 的量程 , 却在 0-3A 的量程中读成2.4A, 则实际测得的电流应是_____A。 参考答案 一、选择题 1.D 2.A 3.D 4.C 5.B 6.C 7.C 二、填空题 1.0，不会 2.小于 3.3，并 4.串，10 5.40 6.0.48
九年级物理第十三章了解电路单元测试卷 一、填空题（每空1分，共23分） 1.将两个吹足了气的气球在手上或衣服上摩擦几下,然后将悬线提起,我们可以看到两个气球互相_____,其原因是_________________. 2．测量电路两端电压的仪表叫做 ，在电路图中的符号是 3．使用电压表前要检查 ，确认 和 。 4．正确使用电压表时：（1）电压表要 在电路中。（2）“＋”“－”接线柱的接法要正确，否则 。（3）被测电压不要超过 ，否则 。 5．在串联电路中，开关的位置改变了，它对电路的控制作用 （填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在 上. 6．每天晚上，武汉外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是 . 小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表的一些 数据，请将空白的地方补充完整。 7．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M 通电后可以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是 的位置；2－3的位置是 的位置；3－4位置是 的位置. 8．右图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯 、 均正常 发光．可以判定甲是________表、乙是________表、丙是________表． 二、选择题（每题3分，共30分）
9．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则.（） A．验电器原来带负电，后来带正电 B．验电器原来带正电，后来带负电 C．验电器先后都带正电 D．验电器先后都带负电 10．下列现象不属于摩擦起电的是（） A．在干燥的天气脱毛衣时会听到轻微的噼叭声 B．用干净的塑料梳子梳头发时，头发会随梳子飘起 C．化纤衣服穿在身上特别爱吸附灰尘 D．擦黑板时粉笔灰四处飘落 11．.某同学用电流表测量电流时，用了如图所示 的两个接线柱，则下列叙述正确的是（ ) A 电流表的量程为0.6A～3A B. 电流表的量程为0～3A C. 电流表的量程为0～0.6A D. 不能用来测量电流，谈不上量程 12．一只普通家用白炽电灯正常发光时，通过它的电流强度约为（） A 2×102安 B 2×10 安 C 2×10-1安 D 2×10-2安 13．如图所示，甲、乙两表的示数分别是 （） A.0.46A，2.1V B.0.46A，10.5V C.2.3A， 2.1V D.2.3A，10.5V 14．如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）
《家庭电路》单元测试题 一、填空题 1、家庭电路进户线的两条输电线中有一根叫零线，另一根叫做___________，也叫端线，用__________可以判断此两根输电线。家庭电路中的电灯和插座间是______联的。 2、教室里有很多照明灯，这些灯是_______联的；如果教室里同时开的电灯越多，总电阻就越______，总电流就越______，电能表上的转盘转动得越________。 3、在我国，家庭电路的电压是_______V。为了安全起见，家用电器的金属外壳都必须可靠接地，如图所示，用于接地的导线应该接在插座的_______孔。 4、三孔插座中比两孔插座多的一孔是与______________相连，当用电器的三脚插头插在三孔插座里时，除了将用电部分连在电路中外，还把用电器的____________和_________连接起来。 5、试电笔内的电阻值很________（填“大”或“小”），用试电笔测火线时________（填“有”或“没有”）电流通过人体。 6、如下图所示的甲、乙两种使用测电笔的方法中，方法______是正确的，用正确的方法测下面的一个插座，发现测插座的A孔时氖管发光，则A孔接的是____线；下图是一个台灯的电路示意图，当把台灯接入电路时，为了安全应将台灯插头的________（选填“C”或“D”）插脚接火线。 7、在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线；绿（蓝）色作为零线；红色则作为______线。给大功率用电器供电的导线，应该选择横截面积较______（选填：“大”或“小”）的铜芯导线，目的是为了________导线的电阻（选填：“增大”或“减小”）。当导线或家用电器（如电视机、微波、电脑）着火时，首先应___________电源。 8、图中A、B两点均为螺口灯泡的螺旋部分，当开关S1和S2都断开后，站在地上的人用手直接接触A点时，他_______触电，用手直接接触B点时，他_______触电。（选填“会”或“不会”） 二、选择题 9、下列做法符合安全用电的是（） A．将开关安装在灯泡与火线之间B．发现有人触电，立即用手拉开触电人 C．保险丝烧断后，用铜丝代替保险丝D．电冰箱的金属外壳不接地 10、下列做法不符合安全用电要求的是（） A．洗衣机的金属外壳与地线相连 B．当发现有人触电时，先断开电源 C．在新建楼房里安装漏电保护器 D．把用电器三脚插头中接地的脚弄掉后插入两孔插座中 11、关于家庭电路与安全用电，下列做法中正确的是（） A．家庭电路中的地线可以不接地 B．发现家用电器或电线失火时，必须先切断电源，然后再救火
家庭电路故障分析 1、家庭电路中熔丝熔点的原因为: 、 2、氖管什么情况会发光： 3、节日小彩灯是 联的，家庭电路中所有用电器都是 联的，一个短路其他都 工作 4、家庭电路中哪些用电器需要接地？为什么要接地？ 5、如图所示，灯A 、B 和插座C 、D 的安装是否有错误？如有应怎 样改正？（要求会连接灯、开关（声光控）、插座） 6、图2为部分家庭电路，写出用测电笔分别测试abcde 各点现象： （1）K 闭合，a ，b ，c ，d ，e 。 （2）K 断开，a ，b ，c ，d ，e 。 7、图3电路，闭合电键电灯正常发光，当拨掉零线保险盒时， 电灯不亮，此时用测电笔分别测试abc 三处，则能使氖管发光 的是： 点。 8、小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是（ ） A ．进户线火线上的保险丝烧断 B ．进户线零线断了 C ．书桌边的插座与零线断开 D ．书桌边的插座与火线断开 9、小红的妈妈从市场上买了一只廉价台灯，装上“220V 25W ”的灯泡后，将插头插入家庭电路，闭合开关时，保险丝熔断，室内电灯立即全部熄灭．原因可能是（ ） A ．插头与插座接触不良 B ．灯泡的灯丝断了 C ．台灯的灯座内短路 D ．台灯的插头内断路 10、某室内用电器正常工作，在台灯的开关未闭合的情况下，将台灯插头插入插座时，室内用电器便全部停止工作，那么下列原因可能的是（ ） A ．插座处原来有短路 B ．台灯的插头处有短路 C ．台灯灯座的两个接头短路了 D ．开关中的两个接头短路了 E ．台灯功率过大 11、一天晚上，小红同学正在家中做作业，突然台灯熄灭了，他抬头观看家中其他的电灯也熄灭了，他用测电笔测试家中各处的电路，发现测电笔的氖管都发光，关于故障的原因，下面的判断中正确的是（ ） A ．进户的火线上的保险丝熔断了 B ．进户的零线上的保险丝熔断了 C ．他家的灯泡全部烧坏了 D ．他家中的电路某处短路了 12、如图所示是部分家庭电路图。当用测电笔接触插座的右孔时，氖管发光，可知右孔 内的电线与进户线中的 线相连接；当闭合开关s ，灯L 在亮的瞬间熄灭，而室内 其它用电器仍正常工作，则灯L 处电路 (填“开路”或“短路”)。 13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所 示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插 脚要稍长。这样的设计主要考虑下列哪一因素 A ．使插头的造型更美观 B ．插入插座中可更稳固 C ．有利于识别火线和零线插脚 D ．插入插座时，可确保用电器外壳先接地 14、上题图中“10A 250V ”字样，其中的“10A ”表示什么意思？标有“E ”字的插脚 比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍 长一些有什么好处？ 图2 图3
北师大版九年级物理单元检测卷 第十一章 简单电路 单元测试卷 B （满分：100分 时间：60分钟） 一、选择题（每题3分，共33分） 1、如 图11—1所示的电路中，开关S 闭合后，三盏电灯并联的电路是 （ ） 图11—1 2、在如图11—2所示的电路中，观察开关闭合前后，发现电压表和电流表的示数变化情况是（ ） A ．电压表示数不变，电流表示数变大 B ．电压表示数不变，电流表示数不变 C ．电压表示数变大，电流表示数变大 D ．电压表示数变大，电流表示数不变 图11—2 3、为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理图是 A B C D 图11—3 4、 如图11-4所示，开关S 闭合时，可能发生的现象是 A. L 1被烧坏 B. L 1、L 2均不发光 C. 电池被烧坏 D. L 2被烧坏
图11—4 图11—5 5、甲、乙两灯连接在同一电路中，测得10s内通过甲灯的电荷量是3C，40s内通过乙灯的电荷量是12C，则甲、乙两灯的连接方式是( ) A、一定串联 B、一定并联 C．可能串联，也可以并联D．以上说法都不对 6、在图11—5所示的电路中，若要使L l和L2两灯组成并联电路．开关的断开与闭合情况应是( ) A、S1、S2断开，S3闭合 B、S1、S闭合，S3断开 C、S1、S2、S3都闭合 D．S2、S3闭合，S1断开 7、如图11-6所示的电路中，开关s闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是( ) A．L1和L2在电路中并联 B．L1和L2在电路中串联 C．甲是电流表，乙是电压表 D．甲是电压表，乙是电流表 图11—6 图11—7 图11—8 8、如图11-7所示电路，当闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是 A、电流表示数变大，灯L变暗 B、电流表示数变小，灯L变暗 C、电流表示数变大，灯L变亮 D、电流表示数变小，灯L变亮 9、我们做电学实验时应学会检查和排除电路故障。如图11—8是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（） A．L1短路B．L2短路 C．L1断路D．L2断路 10、如图11-9所示，关于闸刀开关上的一些部件的导电性能，下列说法中正确的是 （） A．瓷柄是绝缘体 B．胶盖是导体 C．动触头是绝缘体 D．静触头是绝缘体 11、小明同学在物理实践活动中， 设计了图11-10所示的四种用电流表或电压 表示数反映弹簧所受压力大小的电路，其中R＇图11—9
第十九章《家庭电路》单元练习题 一、单选题 1.家庭电路中电压是________，一节干电池电压() A． 110 V 3 V B． 110 V 2 V C． 220 V 4.2 V D． 220 V 1.5 V 2.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是() A．开灯后，测电笔接触A、B点时，氖管都发光 B．开灯后，测电笔接触A，B点时，氖管都不发光 C．熄灯后，测电笔接触A，B点时，氖管都发光 D．熄灯后，测电笔接触A，B点时，氖管都不发光 3.如图是一种试电笔的构造图，则下列说法中正确的是() A．使用试电笔时手应接触笔尖金属体 B．使用试电笔时手不能接触笔尾金属笔卡 C．试电笔中的电阻可以用铁丝代替 D．当氖管发光时有微弱电流通过人体 4.有关试电笔的使用，下列说法正确的是() A．氖管发光时试电笔接触的是零线B．使用时手不可以接触试电笔笔尖 C．试电笔只能用来辨别零线和火线D．测电笔与手接触的部分都是绝缘体 5.关于家庭电路，下列说法正确的是() A．空气开关“跳闸”一定是出现了短路B．空调的耗电量一定比台灯大 C．电能表是直接测量总电功率的D．吊灯有三个灯泡，同时亮同时灭，一定是并联6.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是() A．光在真空中的传播速度是3×108m/s B．我国家庭电路电压是220 V C．水的密度是1.0×103kg/m3D． 1标准大气压等于76 mm水银柱产生的压强
7.如图所示的做法中符合安全原则的是() A．雷雨天站在大树下避雨 B．用手指触碰插座的插孔 C．用湿抹布擦发光的灯泡 D．将冰箱的金属外壳接地 二、填空题 8.通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流．连接保险丝时，一般只接一根，且接在________线上，并与保护电路________联．________(选填“能”或“不能”)换用较粗的保险丝，________(选填“能”或“不能”)用铜丝、铁丝代替保险丝． 9.如果发生触电事故，首先应立刻________． 10.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________． 11.某同学家中的一个电灯不亮了，他用测电笔检查灯座的两个接线头，发现测电笔的氖管都发红光，则电路的故障原因是________． 12.家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与________相连，对应插座的孔与________线相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路
沪科版九年级物理第十三章《了解电路》单元测试题及答案 学校________班级 姓名 分数 一、选择题：（每题3分，共39分 ） 题号 1 2 3 4 5 6 7 8 9 10 11 12 13 答案 1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是因为： A ．金属棒的原子核把电子紧紧地束缚着 B ．经摩擦后，金属棒所带上的电荷很快通过手传到大地上去 C ．毛皮只有跟橡胶棒摩擦时才有电 D ．金属棒中没有自由电荷 2、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则： A ．验电器原来带负电，后来带正电 B ．验电器原来带正电，后来带负电 C ．验电器先后都带正电 D ．验电器先后都带负电 3、下列现象不属于摩擦起电的是： A ．在干燥的天气脱毛衣时会听到轻微的噼叭声 B ．用干净的塑料梳子梳头发时，头发会随梳子飘起 C ．化纤衣服穿在身上特别爱吸附灰尘 D ．擦黑板时粉笔灰四处飘落 4、某同学用电流表测量电流时，用了如图1所示的两个接线柱，则下列叙述正确的是： A ．电流表的量程为0.6A ～3A B ．电流表的量程为0～3A C ．电流表的量程为0～0.6A D ．不能用来测量电流，谈不上量程 5、如图2所示，甲、乙两表的示数分别是： A ．0.44A 2.1V B ．0.44A 10.5V C ．2.2A 2.1V D ．2.2A 10.5V 6、某家用电器正常工作时，测得通过用电器的电流为4A ，则此时用电器可能是下列中的： A ．家用电冰箱 B ．日光灯 C ．家用空调机 D ．电风扇 7、下面关于电流表和电压表的使用规则的各种说法中，错误的是： 图1 图
《家庭电路》练习题 一、填空题 1、家庭电路进户线的两条输电线中有一根叫零线， 另一根叫做 _____________________ ,也叫 端线，用 _____________________________________________________________________ 可以判断此两根输电线。 家庭电路中的电灯和插座间是 _________________________________ 联的。 2、 教室里有很多照明灯，这些灯是 ___________ 联的；如果教室里同时开的电灯越多， 总电阻就越 _______ ，总电流就越 ________ ，电能表上的转盘转动得越 ___________ 。 3、 _____________________________________ 在我国，家庭电路的电压是 V 。为了安全起见，家用电 器的金属外壳都必须可靠接地，如图所示，用于接地的导线应该接 在插座的 ________ 孔。 4、 三孔插座中比两孔插座多的一孔是与 ____________________ 相连，当用 电器的三脚插头插在三孔插座里时， 除了将用电部分连在电路中外， 还把用 电器的 _____________ 禾廿 ________ 连接起来。 5、 试电笔内的电阻值很 ___________ （填“大”或“小”），用试电笔测火线时 __________ （填“有”或“没有”）电流通过人体。 6、如下图所示的甲、乙两种使用测电笔的方法中，方法 _______________ 是正确的，用正确 的方法测下面的一个插座， 发现测插座的A 孔时氖管发光，则A 孔接的是 ______________ 线; 下图是一个台灯的电路示意图，当把台灯接入电路时，为了安全应将台灯插头的 _________ （选填“ C ”或“ D ”）插脚接火线。 7、在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的 导线，其中黄色作为接地线；绿（蓝）色作为零线；红色则作为 ________________ 线。 给大功 率用电器供电的导线，应该选择横截面积较 ___________________________________________________________ （选填：“大”或“小”） 的铜 芯导线，目的是为了 ___________ 导线的电阻（选填： 家用电器（如电视机、微波、电脑）着火时，首先应 “增大”或“减小”）。当导线或 ____________ 电源。 C3M E 插 脚
图2 第十三章探究简单电路测试题6 班级： 姓名： 座号： 成绩： 一、选择题（每小题3分，共27分） 1.一个物体接触验电器的金属球时，验电器的金属箔张开，则这个物体 （ ） A.带负电 B.带正电 C.不带电 D.带正、负电都可能 2. 在图1所示电路中，当开关S 闭合时，能看到下列的哪一种现象 ( ) A.只有灯L 1亮 B.只有灯L 2亮 C.灯L 1和L 2都亮 D.灯L 1和L 2都不亮 3．某同学误将开关S 接成如图2所示的电路，一旦闭合开关S ，那么 （ ） A ．电流表被烧坏 B ．灯泡被烧坏 C ．电压表被烧坏 D ．不会发生事故 4.同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所 A.电路出现了短路 B.电路出现了断路 C.用电器太多 D.供电电压偏低了 5.如图3所示各电路图中，电流表和电压表使用均正确的是图 （ ） 6、干燥的天气里，在阳光下用塑料梳子梳理干燥的头发，越梳越蓬松，主要原因是 （ ） A 、头发散失了水分后变硬 B 、由于摩擦起电，头发带同种电荷而相互排斥 C 、由于太阳照射和摩擦产生热而使头发膨胀 D 、由于梳子机械分离作用使头发彼此分开 7、1A 大约是下列哪个用电器的工作电流 （ ） A 、收音机 B 、手电筒 C 、家用冰箱 D 、家用空调 8．有关电流表和电压表的说法中，错误的是 （ ） A 、电流表与被测电路串联，电压表与被测电路并联 B 、使用前均要检查指针是否对准零刻度线 C 、使用两种电表时，均要注意选择量程 D 、两表均不能直接接在电源两端 9.小明在加油站看到一条醒目的标语：“严禁用塑料桶装运汽油”。小明对此有下列理解 ， 图3 图1
《了解电路》单元测试题 一、填空题（每空1分，共23分） 1.将两个吹足了气的气球在手上或衣服上摩擦几下，然后将悬线提起，我们可以看到两个气球互相_____ ,其原因是__________________ . 2?测量电路两端电压的仪表叫做____________ ，在电路图中的符号是 3. 使用电压表前要检查__________________________ , 确认________________ 和_ 。 4?正确使用电压表时：（1）电压表要__________ 在电路中。（2）“ + ” “一”接线柱的接法要正确，否则_____________ 。（3）被测电压不要超过______ ，否则____________________ 。 5?在串联电路中，开关的位置改变了，它对电路的控制作用___________ （填“改 变”或“不变”），在并联电路中可以控制整个电路的开关一定连在上. 6.每天晚上，武汉外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是. 小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表的一些数据，请将空白的地方补充完整。
20A 额定漏电动作电流 额定漏电不动作电流15 漏电分断时间 7?理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M 通电后可以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别 送出热风、冷风或处于停机状态，则 1 —2位置是 _______ 的位置；2-3的位置 是_________ 的位置；3—4位置是______ 的位置. 8?右图是某同学实验时的实物电路?已知图中甲、乙、丙是三个电表，且连接 无误?当他接通开关S后，发现灯匚1、S均正常发光?可以判定甲是____ _______ 表、乙是________ 、丙是__________ . 二、选择题（每题3分，共30分） 9?用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则.（） A.验电器原来带负电，后来带正电 B .验电器原来带正电，后来带负电 C.验电器先后都带正电 D .验电器先后都 带负电 10.下列现象不属于摩擦起电的是（） A.在干燥的天气脱毛衣时会听到轻微的噼叭声 乙 B.用干净的塑料梳子梳头发时，头发会随梳子飘起
图7-22 图7-23 图7-21 《欧姆定律》单元测试题 一．填空题（每空1分，共 17分） 1．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明， 只有 的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ． 2．如图7-21，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应 (填“断开”或“闭合”)，此时电流表的示数为I 2；则I 1︰I 2 3．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________. 4. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。他出现错误的原因是____________________ ___，实际电压应是___________。 5．欧姆定律的表达式为 ，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越 。两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。． 6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 Ω的电阻． 二．选择题（每小题3分，共30分） 1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况（ ） A ．电灯的灯丝被烧断 B.电灯正常发光 C. 电灯发出暗淡的光 D.保险丝熔断 2．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ） A.灯L 1短路 B.灯L 2断路 C.电流表烧坏了 D.灯L 1断路 3．如图7-24所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情 况是（ ） 图7-24
第一节家庭电路习题 一、是非题 1．家庭用的熔丝是由电阻率大、熔点高的铅锑合金制成。（ ） 2．在电器设备的金属外壳上接上零线，能防止因设备漏电而造成触电事故（ ） 3.只要有电流通过人体，就一定会发生触电事故。（ ） 4.发现有人触电时，应迅速使触电人脱离电源，立即用正确的人工呼吸法进行现场抢救。（ ） 二、填充题 1．家庭电路的主要设备由___、___、___、___、___、___、___等组成。 2．家庭电路中电能表的作用是____________________，闸刀开关的作用是_________________，安装进户线应先接到_____上。 3.家庭电路的电源是从户外的__________的两根进户线上引进的，一根叫做_____，一根叫做_____；两线之间的电压是_____伏。 4.3.6度电=_____千瓦时=_____焦。 5.家庭电路中的火线和零线可以用来鉴别，能够使氖管发光的一根导线是_____。 6.若用户的熔丝盒内安装的是额定电流为2.5安的熔丝，则该户的各种家用电器的功率总和不应超过_____瓦，才能够长期正常地工作。 7.一只3安的单相电能表，最多能够安装“220V，25W”的电灯 _____盏，1度电能够供两盏“220V，40W”的电灯正常工作_____时。 8.如图1所示，该仪表是_____表，下面是该仪表在月初和月底的两次示数，用户在这段时间内用电_____度；该仪表上所标的电压值是指_____，所标的电流值是指_____。
三、选择题 1．“电路中发生短路”，这里短路是指 [ ] A．很短的电路； B．电流没经过用电器而直接构成回路； C．开关闭合，用电器工作； D．电路不通，没有电流。 2．关于熔丝，下列说法中正确的是 [ ] A．电路中有了熔丝，就能起到保险作用； B．选用额定电流越小的熔丝，就越安全； C．选择适当规格的熔丝，才能够既不妨碍供电，又能起保险作用； D．以上说法都有问题。 答 案 一、1．×2．√3.×4.√ 二、１．进户线，电能表，闸刀开关，熔断器，插座，用电器，开关 2．测量用户每月所消耗电能，用来切断和接通电源，电能表 3.低压输电线，火线，零线，220 4.3.6，1.296×107 5.测电笔，火线 6.550 7.26，12.5 8.电（能）度，66，额定电压，允许通过该表的最大电流
