DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.

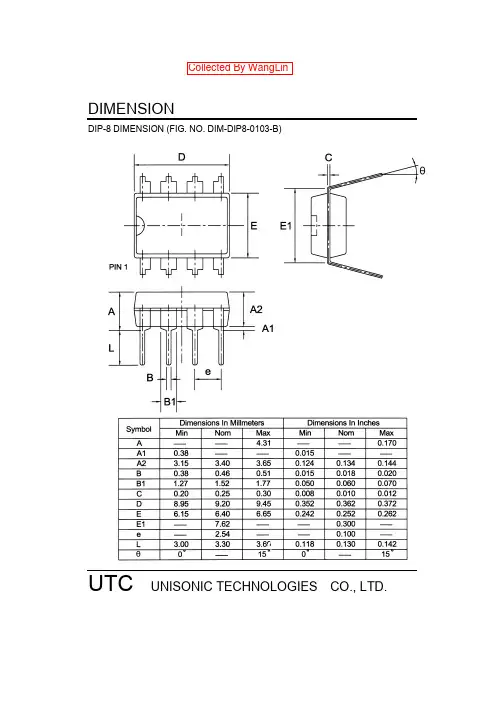

DIP-8 DIMENSION (FIG. NO. DIM-DIP8-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
DIP-14 DIMENSION (FIG. NO. DIM-DIP14-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
DIP-16 DIMENSION (FIG. NO. DIM-DIP16-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
DIP-28 DIMENSION (FIG. NO. DIM-DIP28-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
DIP-12H DIMENSION (FIG. NO. DIM-DIP12H-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
SDIP-24 DIMENSION (FIG. NO. DIM-SDIP24-0103-A)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
FSIP-12H DIMENSION (FIG. NO. DIM-FSIP12-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
SOP-8 DIMENSION (FIG. NO. DIM-SOP8-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
SOP-14 DIMENSION (FIG. NO. DIM-SOP14-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
SOP-16 DIMENSION (FIG. NO. DIM-SOP16-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
SOP-20 DIMENSION (FIG. NO. DIM-SOP20-0103-A)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
SOP-24 DIMENSION (FIG. NO. DIM-SOP24-0103-A)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
SOP-28 DIMENSION (FIG. NO. DIM-SOP28-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
TO-92 DIMENSION (FIG. NO. DIM-TO92-0104-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
TO-92L DIMENSION (FIG. NO. DIM-TO92L-0002-A)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
TO-92M DIMENSION (FIG. NO. DIM-TO92M-0002-A)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
TO-92SP DIMENSION (FIG. NO. DIM-TO92SP-0011-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
TO-92NL DIMENSION (FIG. NO. DIM-TO92NL-0103-B)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
TO-126 DIMENSION (FIG. NO. DIM-TO126-0002-A)
DIMENSION
UTC UNISONIC TECHNOLOGIES CO., LTD.
TO-220 DIMENSION (FIG. NO. DIM-TO220-0104-B)
修改者：林子木 电子元件封装大全及封装常识 一、什么叫封装 封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连 接.封装形式是指安装半导体集成电路芯片用的外壳。它不仅起着安装、固定、 密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线 连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连 接，从而实现内部芯片与外部电路的连接。因为芯片必须与外界隔离，以防止空 气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面，封装后的芯片也 更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与 之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。 衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比 值越接近1 越好。封装时主要考虑的因素： 1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1； 2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性 能； 3、基于散热的要求，封装越薄越好。 封装主要分为DIP 双列直插和SMD 贴片封装两种。从结构方面，封装经历了最 早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP 公司开发出了SOP 小外型封装，以后逐渐派生出SOJ（J 型引脚小外形封装）、 TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、 TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电 路）等。从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作 条件需求的电路如军工和宇航级别仍有大量的金属封装。 封装大致经过了如下发展进程： 结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP； 材料方面：金属、陶瓷－>陶瓷、塑料－>塑料； 引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点； 装配方式：通孔插装－>表面组装－>直接安装 二、具体的封装形式 1、SOP/SOIC 封装 SOP 是英文Small Outline Package 的缩写，即小外形封装。SOP 封装技术由 1968～1969 年菲利浦公司开发成功，以后逐渐派生出SOJ（J 型引脚小外形封 装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、 TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电 路）等。 SOP(Small Out-Line package) 也叫SOIC，小外形封装。表面贴装型封装之一， 引脚从封装两侧引出呈海鸥翼状(L 字形)。材料有塑料和陶瓷两种。SOP 除了用 于存储器LSI 外，也广泛用于规模不太大的ASSP 等电路。在输入输出端子不 超过10～40 的领域，SOP 是普及最广的表面贴装封装。引脚中心距 1.27mm，引脚数从8～44。另外，引脚中心距小于1.27mm 的SOP 也称为SSOP；装配 高度不到1.27mm 的SOP 也称为TSOP。还有一种带有散热片的SOP。
集成电路封装基础知识教材
集成电路封装基础知识 第一章集成电路的概述 第一■节序言 第二节集成电路的产生 第三节集成电路的定义 第四节集成电路的前道和后道的定义 第五节集成电路的分类 第二章集成电路的构成 第一节集成电路的主要构成 第二节各组成部分的作用 第三章集成电路的封装类型 第一节国外集成电路的封装类型 第二节国内集成电路的命名 第三节本公司内部的集成电路的封装类型 第四节集成电路未来发展的趋势 第四章集成电路的一脚(INDEX)识别 第一节集成电路的一脚构成 第二节集成电路的一脚识别 第五章集成电路封装的主要材料 第一节集成电路的主要原材料 第二节各原材料的组成、保管、主要参数 第六章集成电路封装工艺流程 第一节集成电路封装的主要工艺流程第二节集成电路封装的详细工艺流程第三节封装中工艺流程的变化第七章集成电路封装设备的主要结构 第一节封装设备的通用结构 第二节设备各部分的作用 第三节各工序各部分的结构不同 第四节设备操作面板上常用英文和日文单词注释 第八章集成电路封装设备的主要控制原理 第一节PLC的概念 第二节PLC的控制原理 第三节设备的控制原理
第九章集成电路封装中的常用单位换算 第一节长度单位换算表 第二节质量单位换算表 第三节体积和容积单位换算表第四节力单位换算表 第五节力矩和转矩单位换算表第六节压力和应力单位换算表第七节密度单位换算表
第一节序言 从本世纪50年代末开始，经历了半个多世纪的无线电电子技术正酝酿着一场新的革命.这场革命掀起的缘由是微电子学和微电子技术的兴起?而这场革命的旋涡中心则是集成电路和以其为基础的微型电子计算机. 集成电路的问世，开辟了电子技术发展的新天地，而其后大规模和超大规模集成电路的出现，则迎来了世界新技术革命的曙光?由于集成电路的兴起和发展，创造了在一块小指甲般大小的硅片上集中数千万个晶体管的奇迹；使过去占住整幢大楼的复杂电子设备缩小到能放入人们的口袋 ， 从而为人类社会迈向电子化，自动化,智能化和信息化奠定了最重要的物质基础?无怪乎有人将集成电路和微电子技术的兴起看成是跟火和蒸汽机的发明具有同等重要意义的大事 1 ?集成电路的产生
集成电路封装 集成电路（integrated circuit，港台称之为积体电路）是一种微型 电子器件或部件。采用一定的工艺，把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体 晶片或介质基片上，然后封装在一个管壳内，成为具有所需电路功能的微 型结构；其中所有元件在结构上已组成一个整体，这样，整个电路的体积 大大缩小，且引出线和焊接点的数目也大为减少，从而使电子元件向着微 小型化、低功耗和高可靠性方面迈进了一大步。它在电路中用字母“IC”（也有用文字符号“N”等）表示。集成电路特点集成电路具有体积小，重量轻，引出线和焊接点少，寿命长，可靠性高，性能好等优点，同时成 本低，便于大规模生产。它不仅在工、民用电子设备如收录机、电视机、 计算机等方面得到广泛的应用，同时在军事、通讯、遥控等方面也得到广 泛的应用。用集成电路来装配电子设备，其装配密度比晶体管可提高几十 倍至几千倍，设备的稳定工作时间也可大大提高。 集成电路的封装形式有很多，按封装形式可分三大类，即双列直插型、贴片型和功率型。在选择器件封装形式应首先考虑其标称尺寸和脚间距这 两点。标称尺寸系指器件封装材料部分的宽度（H），一般用英制mil来标注；脚间距系指器件引脚间的距离（L），一般用公制mm来标注。一、双 列直插（DIP）型 标称尺寸分为：300mil、600mil、750mil三种，常用的是300mil、600mil 两种。 脚间距一般均为 2.54mm 一般情况下 引脚数＜24时其标称尺寸均为300mil； 引脚数≥24时其标称尺寸为300mil时，俗称窄体； 引脚数≥24时其标称尺寸为600mil时，俗称宽体。 引脚数≥48时其标称尺寸为750mil。如MC68000，现很少使用。 二、贴片（SMD）型 贴片器件种类繁多，按种类可分如下几类； SOP、TSOP-1、TSOP-2、SSOP、QFP、SOJ、PLCC（QFJ）等 1、SOP型 最常用的贴片器件 标称尺寸分为：150mil、225mil、300mil、450mil、 525mil、600mil.
名词解释： 1.集成电路芯片封装： 利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引用接线端子并通过可塑性绝缘介质灌装固定，构成整体立体结构的工艺。 2.芯片贴装： 3.是将IC芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。 4.芯片互联： 5.将芯片与电子封装外壳的I/O引线或基板上的金属布线焊区相连接。 6.可焊接性: 指动态加热过程中，在基体表面得到一个洁净金属表面，从而使熔融焊料在基体表面形成良好润湿能力。 7.可润湿性： 8.指在焊盘的表面形成一个平坦、均匀和连续的焊料涂敷层。 9.印制电路板： 10.为覆盖有单层或多层布线的高分子复合材料基板。 11.气密性封装： 12.是指完全能够防止污染物（液体或固体）的侵入和腐蚀的封装。 13.可靠性封装： 14.是对封装的可靠性相关参数的测试。 15.T/C测试： 16.即温度循环测试。 17.T/S 测试： 18.测试封装体抗热冲击的 能力。 19.TH测试： 20.是测试封装在高温潮湿 环境下的耐久性的实验。 21.PC测试： 22.是对封装体抵抗抗潮湿 环境能力的测试。 23.HTS测试： 24.是测试封装体长时间暴 露在高温环境下的耐久性实验。封装产品长 时间放置在高温氮气炉中，然后测试它的电 路通断情况。 25.Precon测试： 26.模拟包装、运输等过 程，测试产品的可靠性。 27.金线偏移： 28.集成电路元器件常常因 为金线偏移量过大造成相邻的金线相互接触 从而产生短路，造成元器件的缺陷。 29.再流焊： 30.先将微量的铅锡焊膏印 刷或滴涂到印制板的焊盘上，再将片式元器 件贴放在印制板表面规定的位置上，最后将 贴装好元器件分印制板放在再流焊设备的传 送带上。 1
集成电路封装考试答案 https://www.doczj.com/doc/101590112.html,work Information Technology Company.2020YEAR
名词解释： 1.集成电路芯片封装： 利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引用接线端子并通过可塑性绝缘介质灌装固定，构成整体立体结构的工艺。 2.芯片贴装： 3.是将IC芯片固定于封装基板或引脚架芯 片的承载座上的工艺过程。 4.芯片互联： 5.将芯片与电子封装外壳的I/O引线或基 板上的金属布线焊区相连接。 6.可焊接性: 指动态加热过程中，在基体表面得到一个洁净金属表面，从而使熔融焊料在基体表面形成良好润湿能力。 7.可润湿性： 8.指在焊盘的表面形成一个平坦、均匀 和连续的焊料涂敷层。 9.印制电路板： 10.为覆盖有单层或多层布线的高分子复 合材料基板。 11.气密性封装： 12.是指完全能够防止污染物（液体或固 体）的侵入和腐蚀的封装。 13.可靠性封装： 14.是对封装的可靠性相关参数的测试。 15.T/C测试： 16.即温度循环测试。17.T/S 测试： 18.测试封装体抗热冲击的能力。 19.TH测试： 20.是测试封装在高温潮湿环境下的耐久 性的实验。 21.PC测试： 22.是对封装体抵抗抗潮湿环境能力的测 试。 23.HTS测试： 24.是测试封装体长时间暴露在高温环境 下的耐久性实验。封装产品长时间放置在高温氮气炉中，然后测试它的电路通断情况。 25.Precon测试： 26.模拟包装、运输等过程，测试产品的 可靠性。 27.金线偏移： 28.集成电路元器件常常因为金线偏移量 过大造成相邻的金线相互接触从而产生短 路，造成元器件的缺陷。 29.再流焊： 30.先将微量的铅锡焊膏印刷或滴涂到印 制板的焊盘上，再将片式元器件贴放在印制板表面规定的位置上，最后将贴装好元器件分印制板放在再流焊设备的传送带上。
常见芯片封装类型的汇总 芯片封装，简单点来讲就是把制造厂生产出来的集成电路裸片放到一块起承载作用的基板上，再把管脚引出来，然后固定包装成为一个整体。它可以起到保护芯片的作用，相当于是芯片的外壳，不仅能固定、密封芯片，还能增强其电热性能。所以，封装对CPU和其他大规模集成电路起着非常重要的作用。 今天，与非网小编来介绍一下几种常见的芯片封装类型。 DIP双列直插式 DIP是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路均采用这种封装形式，其引脚数一般不超过100个。采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。DIP封装结构形式有多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP （含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。 DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存储器和微机电路等。 DIP封装 特点： 适合在PCB(印刷电路板)上穿孔焊接，操作方便。 芯片面积与封装面积之间的比值较大，故体积也较大。 最早的4004、8008、8086、8088等CPU都采用了DIP封装，通过其上的两排引脚可插到主板上的插槽或焊接在主板上。 在内存颗粒直接插在主板上的时代，DIP 封装形式曾经十分流行。DIP还有一种派生方式SDIP（Shrink DIP,紧缩双入线封装），它比DIP的针脚密度要高六倍。 现状：但是由于其封装面积和厚度都比较大，而且引脚在插拔过程中很容易被损坏，可靠性较差。同时这种封装方式由于受工艺的影响，引脚一般都不超过100个。随着CPU内
元器件封装大全 A. 名称Axial 描述轴状的封装 名称 AGP （Accelerate Graphical Port） 描述加速图形接口 名称 AMR (Audio/MODEM Riser) 描述声音/调制解调器插卡 B. 名称 BGA （Ball Grid Array） 描述 球形触点阵列，表面贴 装型封装之一。在印刷基板 的背面按阵列方式制作出 球形凸点用以代替引脚，在 印刷基板的正面装配LSI 芯片，然后用模压树脂或灌 封方法进行密封。也称为凸 点阵列载体(PAC) 名称 BQFP (quad flat package with bumper) 描述 带缓冲垫的四侧引脚扁 平封装。QFP封装之一，在 封装本体的四个角设置突 (缓冲垫)以防止在运送过 程中引脚发生弯曲变形。 C．陶瓷片式载体封装 名称 C－ (ceramic) 描述 表示陶瓷封装的记号。 例如，CDIP 表示的是陶瓷 DIP。 名称C-BEND LEAD 描述名称CDFP 描述
名称Cerdip 描述 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。 名称CERAMIC CASE 描述 名称 CERQUAD (Ceramic Quad Flat Pack) 描述 表面贴装型封装之一， 即用下密封的陶瓷QFP，用 于封装DSP 等的逻辑LSI 电路。带有窗口的Cerquad 用于封装EPROM 电路。散热 性比塑料QFP 好，在自然空 冷条件下可容许 1.5～2W 的功率 名称CFP127 描述 名称 CGA (Column Grid Array)描述 圆柱栅格阵列，又称柱栅阵列封装 名称 CCGA (Ceramic Column Grid Array) 描述陶瓷圆柱栅格阵列 名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口 名称CLCC 描述 带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。此封装也称为QFJ、QFJ－G.
第一节三端稳压IC 电子产品中常见到的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO-220的标准封装，也有9013样子的TO-92封装。 用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。 78/79系列三端稳压IC有很多电子厂家生产，80年代就有了，通常前缀为生产厂家的代号，如TA7805是东芝的产品，AN7909是松下的产品。（点击这里，查看有关看前缀识别集成电路的知识） 有时在数字78或79后面还有一个M或L，如78M12或79L24，用来区别输出电流和封装形式等，其中78L调系列的最大输出电流为100mA，78M系列最大输出电流为1A，78系列最大输出电流为1．5A。它的封装也有多种，详见图。塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。79系列除了输出电压为负。引出脚排列不同以外，命名方法、外形等均与78系列的相同。 因为三端固定集成稳压电路的使用方便，电子制作中经常采用，可以用来改装分立元件的稳压电源，也经常用作电子设备的工作电源。电路图如图所示。 注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。一般三端集成稳压电路的最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。 在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。 当制作中需要一个能输出1．5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1．5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。 第二节语音集成电路 电子制作中经常用到音乐集成电路和语言集成电路，一般称为语言片和音乐片。它们一般都是软包封，即芯片直接用黑胶封装在一小块电路板上。语音IC一般还需要少量外围元件才能工作，它们可直接焊到这块电路板上。
集成电路封装概述 半导体器件有许多封装型式，从DIP、SOP、QPF、PGA、BGA到CSP再到SIP，技术指标一代比一代先进，这些都是前人根据当时的组装技术和市场需求而研制的。总体说来，它大概有三次重大的革新：第一次是在上世纪80年代从引脚插入式封装到表面贴片封装，极大地提高了印刷电路板上的组装密度；第二次是在上世纪90 年代球型矩正封装的出现，它不但满足了市场高引脚的需求，而且大大地改善了半导体器件的性能；晶片级封装、系统封装、芯片级封装是现在第三次革新的产物，其目的就是将封装减到最小。每一种封装都有其独特的地方，即其优点和不足之处，而所用的封装材料，封装设备，封装技术 根据其需要而有所不同。驱动半导体封装形式不断发展的动力是其价格和性能。电子产品是由半导体器件（集成电路和分立器件）、印刷线路板、导线、整机框架、外壳及显示等部分组成，其中集成电路是用来处理和控制信号，分立器件通常是信号放大，印刷线路板和导线是用来连接信号，整机框架外壳是起支撑和保护作用，显示部分是作为与人沟通的接口。所以说半导体器件是电子产品的主要和重要组成部分，在电子工业有“ 工业之米”的美称。 半导体组装技术（Assembly technology）的提高主要体现在它的封装型式（Package）不断发展。通常所指的组装（Assembly）可定义为：利用膜技术及微细连接技术将半导体芯片（chip）和框架（Lead-Frame）或基板（Substrate）或塑料薄片（Film）或印刷线路板中的导体部分连接以便引出接线引脚，并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺技术。它具有电路连接，物理支撑和保护，外场屏蔽，应力缓冲，散热，尺寸过度和标准化的作用。从三极管时代的插入式封装以及20世纪80年代的表面贴装式封装，发展到现在的模块封装，系统封装等等，前人已经研究出很多封装形式，每一种新封装形式都有可能要用到新材料，新工艺或新设备。封装的作用包括：1.物理保护。2.电器连接。3.标准规格化。 封装的分类： 1.根据材料分类，根据所用的材料来划分半导体器件封装形式有金属封装、陶瓷封装、金属-陶瓷封装和塑料封装。 2. 根据密封性分类，按封装密封性方式可分为气密性封装和树脂封装两类。 3. 根据外形、尺寸、结构分类，按封装的外形、尺寸、结构分类可分为引脚插入型、表面贴装型和高级封装。 SiP(system in a package，封装内系统，或称系统封装)是指将不同种类的元件，通过不同技术，混载于同一封装之内，由此构成系统集成封装形式。该定义是经过不断演变，逐渐形成的，开始是在单芯片封装中加入无源元件，再到单个封装中加入多个芯片、叠层芯片以及无源器件，最后封装构成一个体系，即SiP。该定义还包括，SiP应以功能块亚系统形式做成制品，即应具备亚系统的所有组成部分和功能。 微电子封装对集成电路(IC)产品的体积、性能、可靠性质量、成本等都有重要影响，IC 成本的40％是用于封装的，而IC失效率中超过25％的失效因素源自封装。实际上，封装已成为研发高性能电子系统的关键环节及制约因素，全球领先的整合器件制造商IDM在高密度、高可靠封装技术方面秣马厉兵，封装被列入重点研发计划正处于如火如茶之中。另外，支持发展速度的硅IC应用所需的无源元件的用量也越来越大，其典
集成电路封装工艺 摘要 集成电路封装的目的,在于保护芯片不受或少受外界环境的影响,并为之提供一个发挥集成电路芯片功能的良好环境,以使之稳定,可靠,正常的完成电路功能.但是集成电路芯片封装只能限制而不能提高芯片的功能. 关键词: 电子封装封装类型封装技术器件失效 Integrated Circuit Packaging Process Abstract The purpose of IC package, is to protect the chip from the outside or less environmental impa ct, and provide a functional integrated circuit chip to play a good environment to make it stable an d reliable, the completion of the normal circuit functions. However, IC chip package and not only restricted to enhance the function of the chip. 引言 电子封装是一个富于挑战、引人入胜的领域。它是集成电路芯片生产完成后不可缺少的一道工序，是器件到系统的桥梁。封装这一生产环节对微电子产品的质量和竞争力都有极大的影响。按目前国际上流行的看法认为，在微电子器件的总体成本中，设计占了三分之一，芯片生产占了三分之一，而封装和测试也占了三分之一，真可谓三分天下有其一。封装研究在全球范围的发展是如此迅猛，而它所面临的挑战和机遇也是自电子产品问世以来所从未遇到过的；封装所涉及的问题之多之广，也是其它许多领域中少见的，它需要从材料到工艺、从无机到聚合物、从大型生产设备到计算力学等等许许多多似乎毫不关连的专家的协同努力，是一门综合性非常强的新型高科技学科。 1.电子封装 什么是电子封装(electronic packaging)? 封装最初的定义是：保护电路芯片免受周围环境的影响（包括物理、化学的影响）。所以，在最初的微电子封装中，是用金属罐(metal can) 作为外壳，用与外界完全隔离的、气密的方法，来保护脆弱的电子元件。但是，随着集成电路技术的发展，尤其是芯片钝化层技术的不断改进，封装的功能也在慢慢异化。通常认为，封装主要有四大功能，即功率分配、信号分配、散热及包装保护，它的作用是从集成电路器件到系统之间的连接，包括电学连接和物理连接。目前，集成电路芯片的I/O线越来越多，它们的电源供应和信号传送都是要通过封装来实现与系统的连接；芯片的速度越来越快，功率也越来越大，使得芯片的散热问题日趋严重；由于芯片钝化层质量的提高，封装用以保护电路功能的作用其重要性正在下降。 2.部分封装的介绍 金属封装是半导体器件封装的最原始的形式，它将分立器件或集成电路置于一个金属容器中，用镍作封盖并镀上金。金属圆形外壳采用由可伐合金材料冲制成的金属底座，借助封接玻璃，在氮气保护气氛下将可伐合金引线按照规定的布线方式熔装在金属底座上，经过引线端头的切平和磨光后，再镀镍、金等惰性金属给与保护。在底座中心进行芯片安装和在
集成电路封装知识 典子封装是一个富于挑战、引人入胜的领域。它是集成电路芯片生产完成后不可缺少的一道工序，是器件到系统的桥梁。封装这一生产环节对微电子产品的质量和竞争力都有极大的影响。按目前国际上流行的看法认为，在微电子器件的总体成本中，设计占了三分之一，芯片生产占了三分之一，而封装和测试也占了三分之一，真可谓三分天下有其一。封装研究在全球范围的发展是如此迅猛，而它所面临的挑战和机遇也是自电子产品问世以来所从未遇到过的；封装所涉及的问题之多之广，也是其它许多领域中少见的，它需要从材料到工艺、从无机到聚合物、从大型生产设备到计算力学等等许许多多似乎毫不关连的专家的协同努力，是一门综合性非常强的新型高科技学科。 集成电路封装知识 典子封装是一个富于挑战、引人入胜的领域。它是集成电路芯片生产完成后不可缺少的一道工序，是器件到系统的桥梁。封装这一生产环节对微电子产品的质量和竞争力都有极大的影响。按目前国际上流行的看法认为，在微电子器件的总体成本中，设计占了三分之一，芯片生产占了三分之一，而封装和测试也占了三分之一，真可谓三分天下有其一。封装研究在全球范围的发展是如此迅猛，而它所面临的挑战和机遇也是自电子产品问世以来所从未遇到过的；封装所涉及的问题之多之广，也是其它许多领域中少见的，它需要从材料到工艺、从无机到聚合物、从大型生产设备到计算力学等等许许多多似乎毫不关连的专家的协同努力，是一门综合性非常强的新型高科技学科。 什么是电子封装(electronic packaging)? 封装最初的定义是：保护电路芯片免受周围环境的影响（包括物理、化学的影响）。所以，在最初的微电子封装中，是用金属罐(metal can) 作为外壳，用与外界完全隔离的、气密的方法，来保护脆弱的电子元件。但是，随着集成电路技术的发展，尤其是芯片钝化层技术的不断改进，封装的功能也在慢慢异化。通常认为，封装主要有四大功能，即功率分配、信号分配、散热及包装保护，它的作用是从集成电路器件到系统之间的连接，包括电学连接和物理连接。目前，集成电路芯片的I/O线越来越多，它们的电源供应和信号传送都是要通过封装来实现与系统的连接；芯片的速度越来越快，功率也越来越大，使得芯片的散热问题日趋严重；由于芯片钝化层质量的提高，封装用以保护电路功能的作用其重要性正在下降。电子封装的类型也很复杂。从使用的包装材料来分，我们可以 将封装划分为金属封装、陶瓷封装和塑料封装；从成型工艺来分，我们又可以将封装划分为预成型封装(p re-mold)和后成型封装（post-mold）；至于从封装外型来讲，则有SIP(single in-line pack age)、DIP(dual in-line package)、PLCC(plastic-leaded chip carrier)、PQFP(p lastic quad flat pack)、SOP(small-outline package)、TSOP(thin small-outline package)、PPGA(plastic pin grid array)、PBGA(plastic ball grid array)、CS
IC的常见封装形式 常见的封装材料有：塑料、陶瓷、玻璃、金属等，现在基本采用塑料封装。 按封装形式分：普通双列直插式，普通单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。 按封装体积大小排列分：最大为厚膜电路，其次分别为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。 封装的历程变化：TO－>DIP－>PLCC－>QFP－>BGA －>CSP 1、DIP(DualIn－line Package)双列直插式封装 D—dual两侧 双列直插式封装。插装型封装之一，引脚从封装两侧引出 2、SIP(single in-line package)单列直插式封装 引脚从封装一个侧面引出，排列成一条直线。当装配到印刷基板上时封装呈侧立状 3、SOP(Small Out-Line Package) 小外形封装双列表面安装式封装 以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路） 4、PQFP（Plastic Quad Flat Package）塑料方型扁平式封装 芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。适用于高频线路，一般采用SMT技术应用在PCB板上安装
5、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装 QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形 6、QFN(quad flat non-leaded package)四侧无引脚扁平封装 封装四侧配置有电极触点，由于无引脚，贴装占有面积比QFP 小，高度比QFP 低。但是，当印刷基板与封装之间产生应力时，在电极接触处就不能得到缓解。因此电极触点难于作到QFP 的引脚那样多，一般从14 到100 左右。材料有陶瓷和塑料两种。当有LCC 标记时基本上都是陶瓷QFN 7、PGA(Pin Grid Array Package)插针网格阵列封装 插装型封装之一，其底面的垂直引脚呈阵列状排列，一般要通过插座与PCB板连接。引脚中心距通常为2.54mm，引脚数从64 到447 左右。 8、BGA(Ball Grid Array Package)球栅阵列封装 其底面按阵列方式制作出球形凸点用以代替引脚。适应频率超过100MHz，I/O 引脚数大于208 Pin。电热性能好，信号传输延迟小，可靠性高。
芯片封装形式 芯片封装形式主要以下几种：DIP，TSOP，PQFP，BGA，CLCC，LQFP，SMD，PGA，MCM，PLCC等。 DIP DIP封装（Dual In-line Package），也叫双列直插式封装技术，双入线封装，DRAM的一种元件封装形式。指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路均采用这种封装形式，其引脚数一般不超过100。DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏管脚。DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。 DIP封装具有以下特点： ?适合在PCB(印刷电路板)上穿孔焊接，操作方便。 ?芯片面积与封装面积之间的比值较大，故体积也较大。 ?最早的4004、8008、8086、8088等CPU都采用了DIP封装，通过其上的两排引脚 可插到主板上的插槽或焊接在主板上。 ?在内存颗粒直接插在主板上的时代，DIP 封装形式曾经十分流行。DIP还有一种派 生方式SDIP（Shrink DIP,紧缩双入线封装），它比DIP的针脚密度要高6六倍。 DIP还是拨码开关的简称，其电气特性为 ●电器寿命:每个开关在电压24VDC与电流25mA之下测试,可来回拨动2000次； ●开关不常切换的额定电流:100mA,耐压50VDC ； ●开关经常切换的额定电流:25mA,耐压24VDC ； ●接触阻抗:(a)初始值最大50mΩ；(b)测试后最大值100mΩ； ●绝缘阻抗:最小100mΩ,500VDC ； ●耐压强度:500VAC/1分钟； ●极际电容:最大5pF ； ●回路:单接点单选择:DS(S),DP(L) 。 TSOP 到了上个世纪80年代，内存第二代的封装技术TSOP出现，得到了业界广泛的认可，时至今日仍旧是内存封装的主流技术。TSOP是“Thin Small Outline Package”的缩写，意思是薄型小尺寸封装。TSOP内存是在芯片的周围做出引脚，采用SMT技术（表面安装技术）直接附着在PCB板的表面。TSOP封装外形尺寸时，寄生参数(电流大幅度变化时，引起输出电压扰动)减小，适合高频应用，操作比较方便，可靠性也比较高。同时TSOP封装具有成品率高，价格便宜等优点，因此得到了极为广泛的应用。 TSOP封装方式中，内存芯片是通过芯片引脚焊接在PCB板上的，焊点和PCB板的接触面积较小，使得芯片向PCB办传热就相对困难。而且TSOP封装方式的内存在超过150MHz 后，会产品较大的信号干扰和电磁干扰。 PQFP PQFP： (Plastic Quad Flat Package，塑料方块平面封装)一种芯片封装形式。 BGA BGA封装内存 BGA封装(Ball Grid Array Package)的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，BGA技术的优点是I/O引脚数虽然增加了，但引脚间距并没有减小反而增加了，从而提
16.即温度循环测试。 名词解释： 1.集成电路芯片封装： 利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引用接线端子并通过可塑性绝缘介质灌装固定，构成整体立体结构的工艺。 2.芯片贴装： 3.是将IC 芯片固定于封装基板或引 脚架芯片的承载座上的工艺过程。 4.芯片互联： 5.将芯片与电子封装外壳的I/O 引线或基板 上的金属布线焊区相连接。 6.可焊接性: 指动态加热过程中，在基体表面得到一个洁净金属表面，从而使熔融焊料在基体表面形成良好润湿能力。 7.可润湿性： 8.指在焊盘的表面形成一个平坦、均匀和连续 的焊料涂敷层。 9.印制电路板： 10.为覆盖有单层或多层布线的高分子复合材料 基板。 11.气密性封装： 12.是指完全能够防止污染物（液体或固体）的 侵入和腐蚀的封装。 13.可靠性封装： 14.是对封装的可靠性相关参数的测试。 17.T/S 测试：18.测试封装体抗热冲击的能力。 19.TH 测试： 20.是测试封装在高温潮湿环境下的耐 久性的实验。 21.PC测试： 22.是对封装体抵抗抗潮湿环境能力的测 试。 23.HTS 测试： 24.是测试封装体长时间暴露在高温环境下 的耐久性实验。封装产品长时间放置在高温氮气炉中，然后测试它的电路通断情况。 25.Precon测试： 26.模拟包装、运输等过程，测试产品的可 靠性。 27.金线偏移： 28.集成电路元器件常常因为金线偏移量过 大造成相邻的金线相互接触从而产生短路，造成元器件的缺陷。 29.再流焊： 30.先将微量的铅锡焊膏印刷或滴涂到印制 板的焊盘上，再将片式元器件贴放在印制板表面规定的位置上，最后将贴装好元器件分印制板放在再流焊设备的传送带上。 简答： 1. 芯片封装实现了那些功能？ 15.T/C 测试：

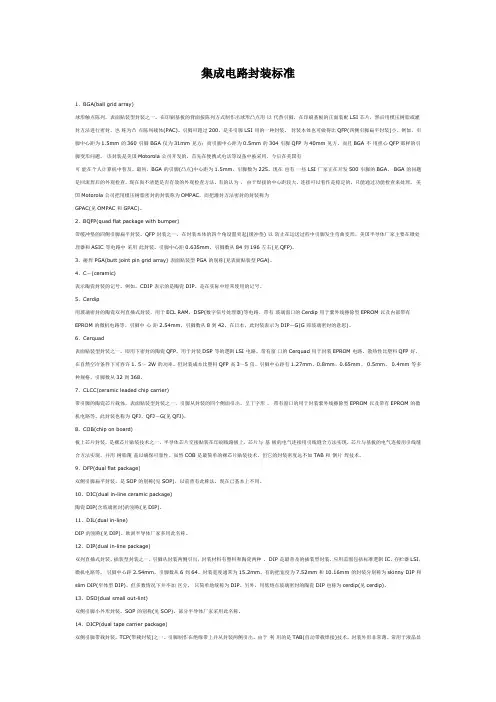

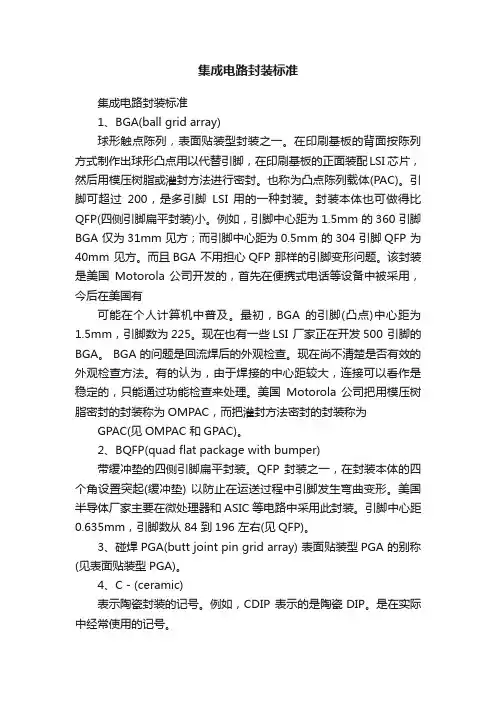

A、常用芯片封装介绍 来源：互联网作者： 关键字：芯片封装 1、BGA 封装(ball grid array) 球形触点陈列，表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配 LSI 芯片，然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体(PAC)。引脚可超过200，是多引脚 LSI 用的一种封装。封装本体也可做得比 QFP(四侧引脚扁平封装)小。例如，引脚中心距为 1.5mm 的360 引脚 BGA 仅为31mm 见方;而引脚中心距为0.5mm 的304 引脚 QFP 为 40mm 见方。而且 BGA 不用担心 QFP 那样的引脚变形问题。该封装是美国 Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。最初，BGA 的引脚(凸点)中心距为 1.5mm，引脚数为225。现在也有一些 LSI 厂家正在开发500 引脚的 BGA。 BGA 的问题是回流焊后的外观检查。 现在尚不清楚是否有效的外观检查方法。有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。美国 Motorola 公司把用模压树脂密封的封装称为 OMPAC，而把灌封方法密封的封装称为 GPAC(见 OMPAC 和 GPAC)。 2、BQFP 封装(quad flat package with bumper) 带缓冲垫的四侧引脚扁平封装。QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和 ASIC 等电路中采用此封装。引脚中心距0.635mm，引脚数从84 到196 左右(见 QFP)。
集成电路封装知识（3） 在目前的封装工艺中，越来越多的制造商选择使用激光打码技术，尤其是在高性能产品中。 器件装配的方式有二种，一种是所谓的波峰焊（wave soldering），另一种是所谓的回流焊（reflow soldering）。波峰焊主要用在插孔式PTH封装类型器件的装配，而表面贴装式SMT及混合型器件装配则大多使用回流焊。波峰焊是早期发展起来的一种PCB板上元器件装配工艺，现在已经较少使用。波峰焊的工艺过程包括上助焊剂、预热及将PCB板在一个焊料峰（solder wave）上通过，依靠表面张力和毛细管现象的共同作用将焊料带到PCB板和器件引脚上，形成焊接点。在波峰焊工艺中，熔融的焊料被一股股喷射出来，形成焊料峰，故有此名。目前，元器件装配最普遍的方法是回流焊工艺（reflow soldering），因为它适合表面贴装的元器件，同时，也可以用于插孔式器件与表面贴装器件混合电路的装配。由于现在的元器件装配大部分是混合式装配，所以，回流焊工艺的应用更为广泛。回流工艺看似简单，其实包含了多个工艺阶段：将焊膏（solder paste）中的溶剂蒸发掉；激活助焊剂（flux），并使助焊作用得以发挥；小心地将要装配的元器件和PCB板进行预热；让焊料熔化并润湿所有的焊接点；以可控的降温速率将整个装配系统冷却到一定的温度。回流工艺中，器件和PCB板要经受高达210℃到230℃的高温，同时，助焊剂等化学物质对器件都有腐蚀性，所以，装配工艺条件处置不当，也会造成一系列的可靠性问题。 封装质量必须是封装设计和制造中压倒一切的考虑因素。质量低劣的封装可危害集成电路器件性能的其它优点，如速度、价格低廉、尺寸小等等。封装的质量低劣是由于从价格上考虑比从达到高封装质量更多而造成的。事实上，塑料封装的质量与器件的性能和可靠性有很大的关系，但封装性能更多取决于封装设计和材料选择而不是封装生产，可靠性问题却与封装生产密切相关。 在完成封装模块的打码（marking）工序后，所有的器件都要100％进行测试，在完成模块在PCB 板上的装配之后，还要进行整块板的功能测试。这些测试包括一般的目检、老化试验（burn-in）和最终的产品测试（final testing）。老化试验是对封装好的电路进行可靠性测试（reliability test），它的主要目的是为了检出早期失效的器件，称为infant mortality。在该时期失效的器件一般是在硅制造工艺中引起的缺陷（即，它属于坏芯片，但在片上测试时并未发现）。在老化试验中，电路插在电路板上，加上偏压，并放置在高温炉中。老化试验的温度、电压负载和时间都因器件的不同而不同，同一种器件，不同的供应商也可能使用不同的条件。但比较通用的条件是在125℃到150 ℃温度下，通电电压在6.2到7.0伏（一般高出器件工作电压20％到40％）通电测试24到48小时。

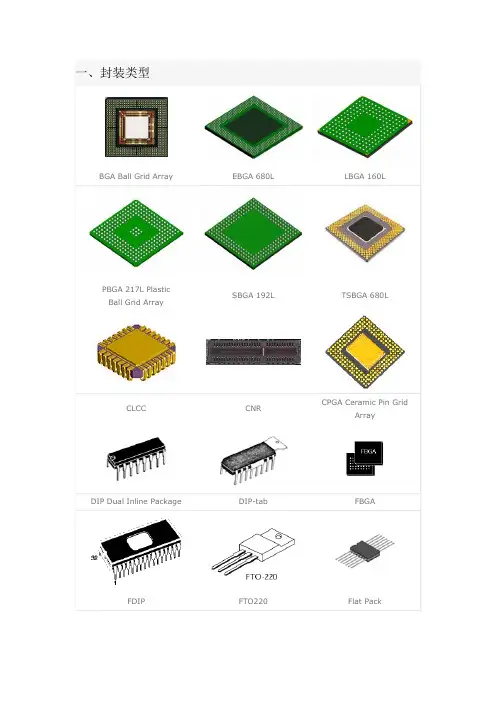

集成电路各种封装大全 集成电路各种封装大全 PBGA 217L Plastic Ball Grid Array CNR Communi cati on and Network ing Riser Specificati on Revisi on 1.2 DIP-tab Dual In li ne Package with Metal Heats ink SBGA 192L TSBGA 680L DIP Dual Inline Package LBGA 160L FBGA
FTO-220 Flat Pack H5OP-2& HSOP-28 LDCC LGA LQFP PCDIP PGAPlastic Pin Grid Array PLCC
PQFP PSDIP LQFP 100L PQFP 100L QFP Quad Flat Package SOT143 STO 220 SOT220 SOT223 SOT23 SOT23/SOT323
SOT89 SOT89 I和 Socket 603 Foster 20L Chip Scale Package TO252 TO263/TO268 QFP Quad Flat Package TQFP 100L SDIP SIP Si ngle In li ne Package SO Small Outli ne Package SOJ 32L
SOJ SOP EIAJ TYPE II 14L SOT220 SSOP 16L TO247 SSOP TO18 TO-2H) TO220 TO264 TO5 TO52 TO7 1 TO72
芯片封装大全(图文对照)
封装有两大类；一类是通孔插入式封装(through-holepackage)；另—类为表面安装式封装(surfacemountedPackage)。每一类中又有多种形式。表l和表2是它们的图例，英文缩写、英文全称和中文译名。图6示出了封装技术在小尺寸和多引脚数这两个方向发展的情况。 DIP是20世纪70年代出现的封装形式。它能适应当时多数集成电路工作频率的要求，制造成本较低，较易实现封装自动化印测试自动化，因而在相当一段时间内在集成电路封装中占有主导地位。 但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改进形式，它们在减小引脚节 距和缩小体积方面作了不少改进，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔插入方式，因而使它的应用受到 很大限制。 为突破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引 出方式，因而引脚数可高达500条～600条。 随着表面安装技术(surfacemounted technology,SMT)的出现，DIP封装的数量逐渐下降，表面安装技术可节省空间，提高性能，且可放置在印刷电路板的上下两面上。SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需要插座。它的引脚节距也从DIP的2.54mm减小到1.77mm。后来有SSOP和TSOP改进型的出现，但引脚数仍受到限制。 QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可工作在较高频率。引脚节距进一步降低到1.00mm，以至0.65mm和0.5mm，引脚数可达500条，因而这种封装形式受到广泛欢迎。但在管脚数要求不高的情况下，SOP 以及它的变形SOJ(J型引脚)仍是优先选用的封装形式，也是目前生产最多的一种封装形式。 方形扁平封装-QFP(QuadFlatPackage) [特点]引脚间距较小及细，常用于大规模或超大规模集成电路封装。必须采用SMT(表面安装技术)进行焊接。操作方便，可靠性 高。芯片面积与封装面积的比值较大。 小型外框封装-SOP(SmallOutlinePackage) [特点]适用于SMT安装布线，寄生参数减小，高频应用，可靠性较高。引脚离芯片较远，成品率增加且成本较低。芯片面积与封装面积比值约为1:8 小尺寸J型引脚封装-SOJ(SmalOutlineJ-lead) 有引线芯片载体-LCC(LeadedChipCarrier) 据1998年统计，DIP在封装总量中所占份额为15%，SOP在封装总量中所占57%，QFP则占12%。预计今后DIP的份额会进一步下降，SOP也会有所下降，而QFP会维持原有份额，三者的总和仍占总封装量的80%。 以上三种封装形式又有塑料包封和陶瓷包封之分。塑料包封是在引线键合后用环氧树脂铸塑而成，环氧树脂的耐湿性好，成本也低，所以在上述封装中占有主导地位。陶瓷封装具有气密性高的特点，但成本较高，在对散热性能、电特性有较高要求时，或者用于国防军事需求时，常采用陶瓷包封。 PLCC是一种塑料有引脚(实际为J形引脚)的片式载体封装(也称四边扁平J形引脚封装QFJ(quadflatJ-leadpackage))，所以
