冷轧产品板型控制技术浅析 文中就冷轧产品板型控制技术，分析了影响带钢板型的主要因素，提出了冷轧板型控制的主要方法，并对轧制过程中板型控制进行了讨论。 关健词：冷轧；板型控制 板型是冷轧产品质量的重要评价指标。近年来，用户对产品不断提出新的要求，饱和的钢材市场更加促使了各大钢厂对产品质量的重视。在冷轧板生产过程中，板型控制是提高和稳定产品质量的重要途径，是带钢平直度、凸度等指标的决定性因素。 1 影响板型的主要因素 1.1 原材料 来料为热轧卷，其主要缺陷多为带钢边部波浪和镰刀弯。无论是边浪还是镰刀弯，经过冷轧工艺成型后，均会影响后续产品质量。 1.2 轧制壓下量 压下量的均匀程度直接影响到带钢经轧制后沿纵向延伸量的均匀程度，若带钢中部压下量高于两边部，就会在产品中部生成鼓浪，当两边部压下量高于中部时，又会在带钢两边部产生边浪。 1.3 轧辊变形量 在较高的轧制力作用下，轧辊会产生径向弹性变形，同时由于轧制过程产生的摩擦热和变形热，使得轧辊产生热变形，这两种变形量均会使得辊缝不匀，造成产品横向厚度分成不匀。此外，轧辊本身质量问题（如辊面压痕、软点等）、轧辊磨损不匀等也会影响产品板型。 1.4 压扁量与金属横流动因素 在轧制过程中，带钢两边部金属比中部更容易产生横向流动，使轧辊与边部带钢压扁量及带钢边部轧制力明显减小，增加了两边部的减薄量。因此，部分带钢的边部厚度会实然变薄，即边部减薄现象。为保产品质量，这种现象会使得切边量增加，成才率降低。 2 板型控制的主要方法 之前，人们只重视冷轧产品板型在冷轧过程中的控制，主要包括轧制过程中轧辊磨损、设备的弹性变形、轧辊的轴向位移、乳化液辅助轧制效果、热凸度等
HH3C 杭州华三通信技术有限公司技术规范 HH3C-02014-2008 替代HH3C-0214-2006 冷轧板技术规范V1.1 2008-11-11发布2008-11-11实施 杭州华三通信技术有限公司 Hangzhou H3C Technologies Co., Ltd 版权所有侵权必究All rights reserved
冷轧板技术规范HH3C-02014-2008 目录Table of Contents 1 范围 (4) 2 规范性引用文件 (4) 3 定义和缩略语 (5) 4 代号 (5) 5 技术要求 (5) 5.1化学成分 (5) 5.2尺寸、外形、重量及允许偏差 (5) 5.3力学性能 (5) 5.4工艺性能 (6) 5.4.1弯曲试验 (6) 5.4.2杯突试验 (6) 5.5热处理及硬度 (6) 5.6表面结构 (6) 5.7表面质量 (6) 5.8涂装性能 (6) 6 试验方法 (6) 7 其他 (7) 参考文献： (8) 表目录List of Tables 表1 冷轧板化学成分 (5) 表2 冷轧板力学性能 (5) 表3 冷轧板杯突值 (6) 表4 检验项目及试验方法 (6)
前言 由于各个钢厂和各个国家产冷轧板的牌号命名各不相同，相同性能板材又有不同叫法。为规范我司对冷轧板的要求，指导外协厂的采购，特制定本规范。 本规范主要参考GB 13237-91以及Q/BQB 402-2003等标准，根据杭州华三通信技术有限公司（以下简称H3C公司）产品对材料的要求以及生产实际情况而制定。 本规范的相关系列规范或文件：无 本规范起草部门：产品工程部结构整机部 本规范主要起草人：喻勇胜 本规范主要评审人：郭远军 本规范历次修订情况：
根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。 基本尺寸 公差值 IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18 大于到μm mm - 3 3 4 6 10 14 25 40 60 3 6 4 5 8 12 18 30 48 75 6 10 4 6 9 15 22 36 58 90 10 18 5 8 11 18 27 43 70 110 18 30 6 9 13 21 33 52 84 130 30 50 7 11 16 25 39 62 100 160 50 80 8 13 19 30 46 74 120 190 80 120 10 15 22 35 54 87 140 220 120 180 12 18 25 40 63 100 160 250 180 250 14 20 29 46 72 115 185 290 250 315 16 23 32 52 81 130 210 320 315 400 18 25 36 57 89 140 230 360 400 500 20 27 40 63 97 155 250 400 注：基本尺寸小于1mm时，无IT14至IT18。 根据国际标准，以下为线性尺寸未注公差的公差表。 这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度； 角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°); 机加工组装件的线性和角度尺寸。 这些极限偏差不适用于： 已有其他一般公差标准规定的线性和角度尺寸； 括号内的参考尺寸； 矩形框格内的理论正确尺寸。 表1 线性尺寸的极限偏差数值 公差等级 尺寸分段 ～3 >3～6 >6～30 >30～120 >120～400 >400～1000 >1000～2000 >2000～4000 f(精密级) ± ± ± ± ± ± ± -m(中等级) ± ± ± ± ± ± ± ±2 c(粗糙级) ± ± ± ± ± ±2 ±3 ±4 v(最粗级) - ± ±1 ± ± ±4 ±6 ±8 表2 倒圆半径与倒角高度尺寸的极限偏差数值 公差等级 尺寸分段 ～3 >3～6 >6～30 >30 f(精密级) ± ± ±1 ±2 m(中等级) c(粗糙级) ± ±1 ±2 ±4 v(最粗级) 表3 角度尺寸的极限偏差数值 公差等级 长度分段 ≤10 >10～50 >50～120 >120～400 >400 f(精密级) ±1° ±30' ±20' ±10' ±5' m(中等级) c(粗糙级) ±1°30' ±1° ±30' ±15' ±10' v(最粗级) ±3° ±2° ±1° ±30' ±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
钢板介绍 我们通常所说的板材，是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。众所周知，在家电制造领域里，冷轧板以及以冷轧板为原板的镀锌板的用途十分广泛，冰箱、空调、洗衣机、微波炉、燃气热水器等等的零件材料的选用都与它紧密相连。近年来，国外牌号钢材的大量涌入，丰富了国内钢材市场，使板材选用范围逐步扩大了，这对提高家电产品的制造质量，提供更丰富的款式和外观，起到了显而易见的作用；然而，由于国外的板材型号与我国板材牌号及标记不一致，再加上目前市面上很少有这方面专门介绍的资料和技术书籍，这给如何选用比较恰当的钢板带来了一定的困惑。 本文针对上述情况，介绍了在我国经常用到和使用最多的几个国家（日本、德国、俄罗斯）的冷轧薄钢板以及以冷轧板为原板的镀锌板的基本资料，并归纳出与我们国家钢板牌号的相互对应关系，借此提高我们对国外板材的识别和认知度，并能熟练选用之。 1 板材牌号及标记的识别 1.1 冷轧普通薄钢板 冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。 适用牌号：Q195、Q215、Q235、Q275； 符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa （N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。 标记：尺寸精度—尺寸—钢板品种标准 冷轧钢板：钢号—技术条件标准 标记示例：B-0.5×750×1500-GB708-88 冷轧钢板：Q225-GB912-89 产地：鞍钢、武钢、宝钢等 1.2 冷轧优质薄钢板 同冷轧普通薄钢析一样，冷轧优质碳素结构钢薄钢板也是冷板中使用最广泛的薄钢板。冷轧优质碳素薄钢板是以优质碳素结构钢为材质，经冷轧制成厚度小于4mm的薄板。 适用牌号：08、08F、10、10F 符号：08、10—钢号开头的两位数字表示钢的含碳量，以平均碳含量×100表示；F—不脱氧的沸腾钢；b—半镇静钢，Z—一般脱氧的镇静钢（有时无字母表示）。 例如：08F表示其平均含碳量为0.08%的不脱氧沸腾钢；由于08F钢板的塑性好，冲压性能也好，大多用来制造一般有拉延结构的钣金件制品。 拉延级别：Z—最深拉延级，S—深拉延级，P—普通拉延级 表面质量：Ⅰ—高级的精整表面、Ⅱ—较高级的精整表面、Ⅲ—普通的精整表面
?销及键 ??弹性圆柱销—开槽—轻型 Spring-type straight pins,slotted,light duty ?DIN EN ISO 13337 | 代替DIN 7346 ??重型传动连接楔形键—斜键和键槽型式及尺寸 Stressed-type fastenings with taper action-Taper keys keyways-Dimensions and application ?DIN 6886 ??半圆键和键槽型式及尺寸 Drive-type fastenings without taper action-Woodruff keys-Dimensions and application ?DIN 6888 ??弹性圆柱销—开槽—重型 Spring-type straight pins,slotted,heavy duty ?DIN EN ISO 8752 | 代替DIN 1481 ??机床用平键—传动连接—键和键槽型式及尺寸 Drive-type fastenings without taper action-Parallel keys,keyways,deep pattern for machine tools-Dimensions and application ?DIN 6885-2 ??薄型平键—传动连接—键和键槽型式及尺寸 Drive-type fastenings without taper action-Parallel keys,shallow action-Dimensions and application ?DIN 6885-3 ??弹性开口销 Spring cotters ?DIN 11024 ??开口销 Split pins ?DIN EN ISO 1234 | 代替DIN 94 ??腰型头轴肩销轴 Clevis pins with head and stud end ?DIN 1445 ??圆柱销 Clevis pins without head ?DIN EN 22340 | 代替DIN 1443 ??销轴 Clevis pins with head ?DIN EN 22341 | 代替DIN 1444 ??弯头楔键和键槽型式及尺寸 Taper key torque transmission-Gib-head saddle keys-Dimensions and application ?DIN 6889 ??交变载荷用楔键和楔键槽 Tangential keys and tangential keyways for alternating shock loads ?DIN 268
文件编制部门 热镀锌钢板技术规
文件修订信息记录表
目录 一. 目的................................................. .... ..........4 二. 适用围................................................ .... ........4 三. 引用/参考标准或资料....................................... .... ......4 四. 术语及其定义.............................. ............. .... ........4。 五. 热镀锌钢板的技术要求...................................... .. (5) 1 常用牌号及化学成分............................................5 2 力学性能......................................................7 3 拉伸应变痕....................................................7 4 锌层附着性能..................................................7 5 表面质量......................................................8 6 表面处理......................................................8 7 镀层重量......................................................9 8 不平度....................................................... 9 9 尺寸允许偏差. (10) 六. 检验和试验............................................... (11) 1 试验方法..................................................... 11 2 检验规则..................................................... 11 3 检验报告..................................................... 11 4 封样........................................................ 12 5 说明.. (12)
文章一：冷轧板的专业知识 冷轧板带用途很广，如汽车制造、电气产品、机车车辆、航空、精密仪表、食品罐头等。冷轧薄钢板是普通碳素结构钢冷轧板的简称，也称冷轧板，俗称冷板，有时会被误写成冷扎板。冷板是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。 一、适用牌号：Q195、Q215、Q235、Q275；SPCC（日本牌号）；ST12（德国牌号） 符号标识意义： 1、Q普通碳素结构钢屈服点（极限）的代号，它是屈的第一个汉语拼音字母的大小写；195、215、235、255、275分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最好，能较好地满足一般的使用要求，所以应用范围十分广泛。 2、S-钢（Steel）、P-板（Plate）、C-冷轧（cold）、第四位C-普通级（common）。 3、ST-钢（Steel）、12-普通级冷轧薄钢板、 4、标记：尺寸精度尺寸钢板品种标准冷轧钢板：钢号技术条件标准标记示例： B-0.57501500-GB708-88；钢板、标准号Q/BQB402，牌号SPCC，热处理状态退火+平整（S），表央加工状态为麻面D，表面质量为FB级的切边（切边EC，不切边EM）钢板、厚度0.5mm，B级精度，宽度1000mm，A级精度，长度2000mm，A级精度，不平度精度为PF.A，则标记为：钢板ECQ/BQB 402-SPCC-SD-FB/（0.51000A2000A-PF.A）；冷轧钢板：Q225-GB912-89 主要产地有：宝钢、鞍钢、本钢、武钢、邯钢、包钢、唐钢、涟钢、济钢等 二、冷轧普通薄钢板：由普通碳素结构钢或低合金结构钢冷轧制成。冷轧板表面质量较好。具有良好的冲压性能。对其要求要保证冷弯和杯试验合格，常用于汽车等行业和镀层板的原料。 冷轧优质薄钢板：主要包括各种优质钢冷轧薄板，最常用的是碳素结构钢板，尤其是深冲压用冷轧薄钢板，是由低碳优质钢08Al冷轧的薄板，钢板按表面质量分为三组；Ⅰ、Ⅱ、Ⅲ，分别表示特别高级、高级、较高的精整表面,按拉延级别分为ZF、HF、F级（代表用于冲制拉延最复杂、很复杂、复杂的零件）,根据钢板厚度允许偏差，又分为A、B两级精度、广泛用于汽车拖拉机工业。 冷轧钢板，表面光洁，加工优良，用于汽车、冰箱、洗衣机等家电，以及产业设备、各种建筑材料。随着经济发展，冷轧钢板已被称为现代社会的必须材料。冷轧产品的分类：热轧酸洗、轧硬卷、普通冷轧、镀锌（电镀锌、耐指纹、热镀锌）、镀铝锌、电镀锡、彩涂、电工钢（矽钢片）等。 1、热轧酸洗分为原厂酸洗板（卷）和加工酸洗板，原厂酸洗是厂家酸洗好之后涂油、包装再发货，一般表面质量好，在某些领域以取代冷轧板（价格比冷轧卷要低一些）。加工酸洗是贸易商从厂家拿到热轧卷后全专门的酸洗厂酸洗、开平或分条。 2、轧硬卷：在常温下，对热轧酸洗卷进行连续轧制。产品特点：因为没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。 3、冷轧产品种类 （1）退火后加工成普通冷轧；（2）有退火前处理装置的镀锌机组加工镀锌；（3）基本不需要加工的面板。常用钢号 CDCM - SPCC （SPCD、SPCE、ST12、ST13、ST14、BLC、BLD、BUSD、BUFD、BSUFD等），但其性能基本相同。 4、镀锌； 5、镀铝锌：是采用连续熔融镀层工艺把55%的铝和43.4%的锌及1.6%的硅镀覆到钢板表面。 产品特点： （1）有良好的耐久性，与镀锌钢板相比寿命更长； （2）有良好的耐热性，与镀锌钢板相比在高温下更不容易变色；
基于“大数据”的冷轧板形分析与控制技术研究 Research on flatness analysis and control in cold rolling based on big date 包仁人1，张 杰1，李洪波1，程方武2，贾生晖2 BAO Ren-ren 1, ZHANG Jie 1, Li Hong-bo 1, CHENG Fang-wu 2, JIA Sheng-hui 2 （1.北京科技大学 机械工程学院，北京 100083；2.武汉钢铁（集团）公司，武汉 430083） 摘 要：为充分利用冷轧过程中的工艺数据，总结板形控制过程中的规律，文章借鉴了“大数据”的相 关思想，对板形检测结果和大量工艺数据进行了分析，找到边部板形缺陷难以控制的原因在于冷连轧机现有板形控制手段能力不足，进而提出了能提高轧边部板形控制能力的辊形优化方法，并进行了工业试验，证明此方案的有效性。 关键词：大数据；板形；冷连轧机；辊形优化中图分类号：TG333.7 文献标识码：A 文章编号：1009-0134(2015)03(下)-0010-03Doi：10.3969/j.issn.1009-0134.2015.03(下).03 收稿日期：2014-12-01 基金项目：中央高校基本科研业务费专项资金资助项目（FRF-TP-14-019A2） 作者简介：包仁人（1986 -），男，辽宁本溪人，博士研究生，研究方向为冷轧板形控制、数据挖掘和辊形优化。 0 引言 近年来，“大数据”引起了社会各界广泛的高度关注。2012年3月22日，美国总统奥巴马正式宣布美国政府将斥资2亿美元启动“大数据研究和发展计划（Big Data Research and Development Initiative ）”。这是继1993年美国政府宣布“信息高速公路”计划后的再一次重大的科技发展部署，美国对大数据的研究上升为国家意志，必将对未来科技、经济的发展带来深远的影响[1]。在维克托·迈尔-舍恩伯格及肯尼斯·库克耶编写的《大数据时代》中“大数据”指不用随机分析法（抽样调查）这样的捷径，而采用所有数据用于分析的方法，大数据具有4V 特点：Volume （大量）、Velocity （高速）、Variety （多样）、Veracity （真实性）[2] 。 目前对“大数据”的研究多集中在数据的存储、读取等方面[3, 4]，建立可快速读取的数据平台，而如何从工业数据中发现并总结规律方面的研究较少。现代化的冷连轧机配备有完整的多级计算机系统，涉及轧制过程监测与控制、物料系统跟踪、合同订单跟踪等，生产线上有大量的传感器，实时采集的信息数据量以GB 为单位存储在服务器中，仅某六辊CVC 冷连轧机基础自动化部分传感器所记录的数据量每天可达6GB ，这些数据被大部分被束之高阁，仅用于出现事故时定点分析及查询[5] 。如何科学、高效的处理轧制过程工艺参数，明确板形控制状态，是冷轧生产单位的迫切需求[6～8] ，因此可将聚类 分析、数据挖掘等“大数据”分析方法引入到冷轧板形 分析领域。 1 冷轧板形缺陷的聚类分析 解决冷轧板形缺陷问题的前提是准确分析板形缺 陷的形式，实际生产过程中往往通过实物板形跟踪来确定板形缺陷的类型，但这种靠人工进行的判断方法存在着效率低下的问题，且因采样较少不能全面的反映板形缺陷问题。因此有学者提出利用模式识别方法来对板形缺陷进行分析[9, 10]，将板形仪的检测信号识别为几类确定的板形缺陷，如中浪、边浪、四分之一浪和边中复合浪，这类识别方法中多需对板形检测信号进行拟合，面对成千上万组的板形检测结果计算速度较慢。 某冷连轧机为五机架超宽六辊CVC 轧机，最大可轧带钢宽度达2080mm ，通过对其所轧带钢板形长达两年的跟踪，发现同批轧制规格和钢种近似的带钢，稳定轧制阶段的板形缺陷具有相似性，其浪形幅值和形态接近，因此本文借鉴了“大数据”的思想，采用基于密度和网格的聚类分析方法[11]对大批量带钢的板形检测结果进行特征提取，再利用模式识别方法计算各板形缺陷分量，并利用MATLAB 编程实现聚类分析与模式识别过程[12]，与传统板形模式识别方法相比，省去了大量的曲线拟合过程，计算速度从每千帧信号30s ，降低至每千帧5s 以内，而所得板形缺陷识别结果与传统方法保持一致，证明对冷轧板形分析而言，采用聚类分析的方法是可行的。通过对1000多卷，近百万帧冷轧带钢板形检测数据进行分析后发现，此机组所轧带钢板形缺陷以边中复合浪为主，且轧机难以对此类板形缺陷进行有效控制，严重影响后续生产以及用户的使用。 2 冷轧板形相关工艺参数的大数据分析 为确定复杂板形缺陷难以控制的原因，需对轧机的板形控制工艺参数进行分析，以往多对单参数的时域检测信号进行分析，忽视了各工艺参数间的联系性，不能
未注尺寸公差标准 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 未注公差，是俗称，是业内习惯用语，一般就是指“未注尺寸公差”。 在规范的零件图中，在技术要求中，应该明确表明，未注尺寸公差按某标准某项执行；未注形位公差按某标准某项执行。 有时候，有些尺寸公差在图纸上没有标示出来，但这些尺寸公差又不是自由公差。为了简化标注，在图面上或技术说明中注明“未注公差”。.例如：图中未注公差±0.05.。在这个图中，未注公差≠自由公差。 https://https://www.doczj.com/doc/1015162131.html,/view/de43bd32591b6bd97f192279168884 868762b8b4.html 1.未注尺寸公差按GB/T1804-2000-m 线性尺寸的极限偏差数值（GB/T1804-2000）（mm） 公差等级基本尺寸分段 0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 粗糙e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 最粗v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm
冷扎钢板(冷板)知识 Link - Fri, 27 Jul 2007 14:08:23 +0800 Description: Micholas:在五金产品开发论坛上找到的好资源，很有用。 我们通常所说的板材，是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm 的钢板，它分为热轧板和冷轧板。众所周知，在家电制造领域里，冷轧板以及以冷轧板为原板的镀锌板的用途十分广泛，冰箱、空调、洗衣机、微波炉、燃气热水器等等的零件材料的选用都与它紧密相连。近年来，国外牌号钢材的大量涌入，丰富了国内钢材市场，使板材选用范围逐步扩大了，这对提高家电产品的制造质量，提供更丰富的款式和外观，起到了显而易见的作用；然而，由于国外的板材型号与我国板材牌号及标记不一致，再加上目前市面上很少有这方面专门介绍的资料和技术书籍，这给如何选用比较恰当的钢板带来了一定的困惑。 本文针对上述情况，介绍了在我国经常用到和使用最多的几个国家（日本、德国、俄罗斯）的冷轧薄钢板以及以冷轧板为原板的镀锌板的基本资料，并归纳出与我们国家钢板牌号的相互对应关系，借此提高我们对国外板材的识别和认知度，并能熟练选用之。 1 板材牌号及标记的识别 1.1 冷轧普通薄钢板 冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。 适用牌号：Q195、Q215、Q235、Q275； 符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa （N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最好了，能较好地满足一般的使用要求，所以应用范围十分广泛。 标记：尺寸精度—尺寸—钢板品种标准 冷轧钢板：钢号—技术条件标准 标记示例：B-0.5×750×1500-GB708-88 冷轧钢板：Q225-GB912-89 产地：鞍钢、武钢、宝钢等
深冲压用冷轧薄钢板和钢带 GB 5213-85 本标准适用于汽车拖拉机等工业深冲复杂摘自零折用的低碳优质冷轧薄钢板和钢带 1 分类代号 1.1 特别高级的精整表面 1 高级的精整表面 2 较高的精整表面 3 1.2 钢板和钢带按拉延级别分为三级： 用于冲制摘自最复杂的零件ZF 用于冲制拉延很复杂的零件HF 用于冲制拉延复杂的零件 F 1.3 F 2 尺寸外形重量 2.1 尺寸及允许偏差 2.1.1. 钢板的厚度宽度长度和钢带的厚度宽度应符合GB 708-65《轧制薄钢板品种》表1 的规定。经供需双方协议， 也可供应非标准规格的钢板和钢带。 2.1.2. 成卷供货的钢带内每项应在合同中注明 2.1. 3. 进取度允许偏差 2.1. 3.1 钢板和钢带的厚度允许偏差应符合表1 规定
2.1. 3.1.1 根据需方要求，供应表1 以外厚度的钢板和钢带时，其厚度允许偏差按表中相邻小尺寸钢板厚度的规定。 2.1. 3.1.2 交货钢带头尾总长30M内其厚度偏差允许比表1 规定数值大50%，焊缝区20M内厚度偏差允许比表1 规 定数值大100%。 2.1. 3.3 钢板和钢带的宽度允许偏差： 宽度≤1000mm +4mm 宽度＞1000mm +5mm 成卷轧制不剪纵边的钢板+15mm 2.1. 3.3 钢板长度允许偏差： 长度≤1500mm +10mm 长度＞1500mm +15mm 成卷轧制的钢板 长度≤1500mm +10mm 长度＞1500mm +20mm 2.2 外形 2.2.1 钢板应切成直角，在保证公称尺寸最小矩形的条件下，切斜不得大于钢板宽度的1.0%；钢板和钢带的镰刀弯应 不大于长度的0.3%。 2.2.2 不平度 宽度不大于1000mm的钢板和钢带每米不平度应符合如下规定： Ⅰ组表面≤6mm;
酸洗机组 1.工艺流程与工艺技术参数 1．1工艺流程 上料开卷穿带酸洗冲洗烘干 切边涂油重卷打捆卸料 涂油重卷打捆卸料 1.2机组设计数据表 1.2.1材料：热轧低碳钢 1.2.2来料带卷内径： 610|760mm 1.2.3厚度： 1.6～4.5mm 1.2.4重卷带卷外径： 610mm 1.2.5来料宽度： 600～1300mm 1.2.6来料带卷外径：最大1920mm 1.2.7切边宽度： 550～1270mm 1.2.8重卷带卷外径：最大1870mm 1.2.9带卷重量：最重24吨 1.2.10机组速度：最高60m|min 1.2.11穿带速度： 10～30m|min 1.2.12公用介质：盐酸 1.2.13电源： 380V|三相|50HZ 1.2.14供水： 2.9 kg／c㎡
1.2.14气源：最小5.0kg|c㎡ 1.2.15蒸气： 7 kg／c㎡饱和蒸气 1.2.16液压压力：最大105kg／c㎡ 1.2.17屈服强度：最大37kg／c㎡ 1.2.18剪切强度：最大45 kg／c㎡ 1.2.19机组运行速速：西东 1.2.20镰刀弯：来料每米小于2.0mm或每30米小与50mm 1.2.21机组张力：开卷最大3000kg 卷取最大5000kg 2、操作规程 2.1酸洗开机前的准备工作 2.1.1检查机组的设备情况，过滤台、夹送辊辊面是否清洁无尘。 2.1.2检查各阀门是否处于正常位置。 2．1．3检查B9、B10、B11罐是否处于小循环，打开各罐间的连通阀。2．1．4联系锅炉房、脱盐水、电气人员供电、供水、供气。 2．1．5通知物检人员检查酸液、冲洗水质情况是否达到工艺要求。2．1．6启动各泵站，检查是否有异常情况。 2．1．7生产剪边料时，应检查圆盘剪剪刃情况，并调换好。 2．1．8生产热轧料酸洗卷时，应预调好涂油机。 2．1．9准备好生产工具、用具和材料。 2.2上料操作 2．2．1准备工作 2．2．1．1落地小车位置是否协当；
冷轧薄钢板通用标准 LP—QB—001 1、适用范围 本标准规定碳素结构钢和低合金结构钢冷轧薄钢材的尺寸、外形、技术要求、试验方法、检验规范等。 本标准适用于厚度不大于4mm的冷轧薄钢板。 2、引用标准 GB222 钢的化学分析用试样取样法及成品化学成分允许偏差 GB223 钢铁及合金化学分析方法。 GB228 金属拉伸试验方法 GB232 金属弯曲试验方法 GB708 冷轧钢板的尺寸、外形、重量及允许偏差 GB2975 钢材力学等工艺性能试验取样规定 GB3076 金属薄板标准试验方法 GB700 碳素结构钢 GB1591 低压合金结构钢 3、尺寸、外形、重量及允许偏差 3.1.分类及代号 3.1.1. Q：切边 BQ：不切边 3.1.2： A：较高精度 B：普通精度 3.2.尺寸：所有钢板尺寸均为： a：1000*1500 b：1250*2500 c：1400*2500
3.3.尺寸允许偏差： 3.3.1.厚度允许偏差：见表1 表1 3.3.2.宽度偏差：见表2 表2 3.4.外形： 3.4.1.钢板的每米的不平度按表3 表3 mm
3.4.2.钢板相应切成直角，切斜不得使钢板长度和宽度小于公称尺寸，并须保证订货公称尺 寸的最小矩形。 3.4.3.钢板的同板差，不得大于厚度公差之半。 3.5.尺寸测量 3.5.1.钢板厚度：在距离边部不小于40mm处测量。 3.5.2.钢板的不平度：将钢板自由地放在平台上，除钢板本身重量外，不施加任何压力，用卡尺进行测量，测量钢板与平台之间的最大距离。 3.6.重量： 钢板按实际重量式理论重量交货，理论重量计算钢的密度，碳素钢为7.85g/cm3。 4、技术要求： 4.1.牌号和化学成分 4.1.1.钢的牌号和化学成份应符合GB700或GB1591的规定。 4.1.2.成品钢板的化学成份，允许偏差应符合GB222的规定。 4.2.交货状态 4.2.1钢板以退火状态交货 4.2.2.供应状态钢板的表面应为光亮的或粗糙的。 4.3.工艺性能 4.3.1.钢板均应作180度弯曲试验，弯芯直径符合GB700或GB1591的规定，试样弯曲处的外面和侧面不得有裂纹、断裂和起层。 4.3.2.根据需要，冷冲压用碳素结构钢Q235和低合金结构钢的钢板右进行弯芯直径d等于试样厚度a的弯曲试验。 4.3.3.碳素结构钢可进行宽试样（试样宽度b=25mm）的弯曲试验。 4.4.力学性能 4.4.1.碳素结构钢和低合金结构钢板的抗检强度和伸长率，应符合GB700和GB1591的规定， 但伸长率允许与GB700和GB1591的规定有表4的降低值（绝对值）。 表4
冷轧板带板形控制技术 板形控制是冷轧板带加工的核心控制技术之一，近年来随着科学技术的不断进步，先进的板形控制技术不断涌现，并日臻完善,板形控制技术的发展，促进了冷轧板带工业的装备进步和产业升级，生产效率和效益大幅提升。 板形的概念(Concept of Shape) 1板形的基本概念 板形直观来说是指板带材的翘曲度，其实质是板带材内部残余应力的分布。只要板带材内部存在残余应力，即为板形不良。如残余应力不足以引起板带翘曲，称为“潜在”的板形不良；如残余应力引起板带失稳，产生翘曲，则称为“表观” 的板形不良。 2板形的表示方法 板形的表示方法有相对长度差表示法、波形表示法、张力差表示法和厚度相对变化量表示法等多种方式。其中前两种方法在生产控制过程中较为常用。 3常见的板形缺陷及分析 常见的板形缺陷有边部波浪、中间波浪、单边波浪、二肋波浪和复合波浪等多种形式，主要是由于轧制过程中带材各部分延伸不均，产生了内部的应力所引 起的。 为了得到高质量的轧制带材，必须随时调整轧辊的辊缝去适合来料的板凸度，并补偿各种因素对辊缝的影响。对于不同宽度、厚度、合金的带材只有一种最佳的凸度，轧辊才能产生理想的目标板形。因此，板形控制的实质就是对承载辊缝的控制，与厚度控制只需控制辊缝中点处的开口精度不同，板形控制必须对 轧件宽度跨距内的全辊缝形状进行控制。 影响板形的主要因素(Leading factor on Shape control) 众所周知，影响板形的主要因素有以下几个方面∶ (1)轧制力的变化；(2)来料板凸度的变化；(3)原始轧辊的凸度；(4)板宽度； (5)张力；(6)轧辊接触状态；(7)轧辊热凸度的变化。 板形控制先进技术(Advanced Technologies of Shape Control) 改善和提高板形控制水平，需要从两个方面入手，一是从设备配置方面，如采用先进的板形控制手段，增加轧机刚度等；二是从工艺配置方面，包括轧辊原 始凸度的给定、变形量与道次分配等。
91.04 合同号：0008
第2页 DIN 7168 3 关于线性和角度尺寸的一般公差 3.1 线性尺寸 表2. 关于半径R(示例参见插图1)和斜边 高度h(斜度)(参见图2的例子)的上下偏差 4 形状和位置的一般公差 4.1 按照DIN ISO 8015规定公差的原则 当图纸包含提示“公差按ISO 8015的规定”的时候，应用DIN ISO 8015规定公差原则所确定的一般公差。在这种情况下，适用于形状和位置的一般公差与工件结构要素的实际尺寸无关。为此，必须遵守所确定的每个公差。因此，在普遍带有最大材料尺寸的情况下，也允许使用此种形状和位置的一般公差。另外，配合需要满足在图纸中特殊说明的受约束的包容条件(参见解释)。 4.1.1 形状的一般公差 4.1.1.1 直线度和平面度 表4给出了直线度和平面度的一般公差。为了选取表列数值，有关直线的长度适用于选取直线度公差，而平面的较长侧边或圆表面的直径适用于选取平面度公差。 4.1.1.2 圆度 圆度的一般公差与直径公差具有相同的数值，但不大于表6给出的径向跳动公差数值(参见解释)。 图1. 图2. 3.2 角度尺寸 与线性的实际尺寸无关，角度尺寸的一般公差都是有效的，也就是说，不仅在带有最大材料尺寸的工件情况下，而且在带有最小材料尺寸的工件情况下，都允许出现角度误差。上下偏差并不限制某个角度构成边或者面的形状误差。 附注：对于带有形状误差的工件，把直线或者 平面最小条件情况下，构成角度的二条边，用作确定角度(最小条件的确定参见DIN ISO 1101)。
DIN 7168第3页 4.1.1.3 圆柱度 圆柱度的一般公差不予规定。 附注：如果在与圆柱面配合的时候，包容条件 应该是适用的，那么，应该按照DIN ISO 8015，用符号标记尺寸，例如，?25或者?25 H7。 4.1.2 位置的一般公差 4.1.2.1 平行度 从直线度或者平面度的一般公差(参见第4.1.1.1节)或者从平行线或平行面偏差尺寸 二者中较大的那一个，求得平行度误差的限 制。 此时，二个结构要素中较大的一个作为参考要素。如果二个结构要素具有相同的名义尺寸， 那么，每一个都可作参考要素之用。如果出于 功能原因，参考要素的这种规定不允许使用， 那么，必须按照DIN ISO 1101，单独给出平 行度公差。 附注：如果带有匹配平面，包容条件是适用的， 那么，应该按照DIN ISO 8015，用符号标记尺寸，例如，30或者30 h7。 4.1.2.2 垂直度和倾斜度 关于垂直度和倾斜度的一般公差未作规定。能应用角度尺寸的一般公差取而代之(参见第3.2节)。 4.1.2.3 对称度 关于对称的，但非旋转对称的结构要素的一般公差，取表5。如果对称结构要素是旋转对称的，而并非其他对称的，那么，这种一般公差也是适用的。 在对称度公差情况下，较长的结构要素被视作参考要素。这适用于能彼此设定为参考的所有结构要素。如果二个结构要素具有相同的名义尺寸，那么，其中每一个都可作参考要素之用。如果因功能原因，参考元素的规定不允许使用，那么，必须按照DIN ISO 1101，单独给出对称度公差。 4.1.2.4 同轴度 关于同轴度的一般公差未作规定。在特殊情形中，同轴度公差能与表6中给出的径向跳动公 差值一样大，这是因为径向跳动公差由同轴度误差和圆度误差构成。 表5. 对称度的一般公差 4.1.2.5 径向跳动公差 表6给出了径向跳动公差的一般公差。在径向 跳动公差一般公差情况下，如果把这标记为轴颈，那么，轴径被视作参考要素。否则，较长的结构要素被视作参考要素。如果二个结构要素具有相同的名义尺寸，那么，其中每一个都可作参考要素之用。如果因功能原因，参考要素的规定不允许使用，那么，必须按照DIN ISO 1101，单独给出径向跳动公差。 4.1.2.6 端面跳动公差 表6给出了端面跳动公差的一般公差。 在端面公差一般公差情况下，如果把这标记为 轴径，那么，轴径被视作参考要素。否则，每个旋转对称的结构要素都能作参考要素之用。 表6. 径向跳动公差和端面跳动公差的一般公差

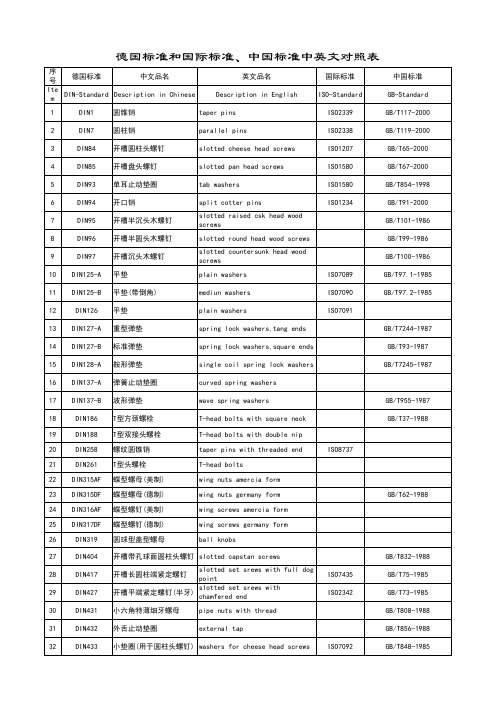

序号德国标准中文品名英文品名国际标准中国标准Item DIN-Standard Description in Chinese Description in English ISO-Standard GB-Standard 1DIN1圆锥销taper pins ISO2339GB117 2DIN7圆柱销parallel pins ISO2338GB119-86 3DIN84开槽圆柱头螺钉slotted cheese head screws ISO1207GB65-85 4DIN85开槽盘头螺钉slotted pan head screws ISO1580GB67-85 5DIN93单耳止动垫圈tab washers GB854 6DIN94开口销split cotter pins ISO1234GB91 7DIN95开槽半沉头木螺钉slotted raised csk head wood screws GB101 8DIN96开槽半圆头木螺钉slotted round head wood screws GB99 9DIN97开槽沉头木螺钉slotted countersunk head wood screws GB100 10DIN125-A平垫plain washers ISO7089GB97.1-85 11DIN125-B平垫(带倒角)mediun washers ISO7090GB97.2-85 12DIN126平垫plain washers ISO7091 13DIN127-A重型弹垫spring lock washers,tang ends GB7244 14DIN127-B标准弹垫spring lock washers,square ends GB93-87 15DIN128-A鞍形弹垫single coil spring lock washers GB7245-87 16DIN137-A弹簧止动垫圈curved spring washers 17DIN137-B波形弹垫wave spring washers GB955 18DIN186T型方颈螺栓T-head bolts with square neck GB37-88 19DIN188T型双接头螺栓T-head bolts with double nip 20DIN258螺纹圆锥销taper pins with threaded end ISO8737 21DIN261T型头螺栓T-head bolts 22DIN315AF蝶型螺母(美制)wing nuts amercia form 23DIN315DF蝶型螺母(德制)wing nuts germany form GB62-88 24DIN316AF蝶型螺钉(美制)wing screws amercia form 25DIN317DF蝶型螺钉(德制)wing screws germany form 德国标准和国际标准、中国标准中英文对照表
