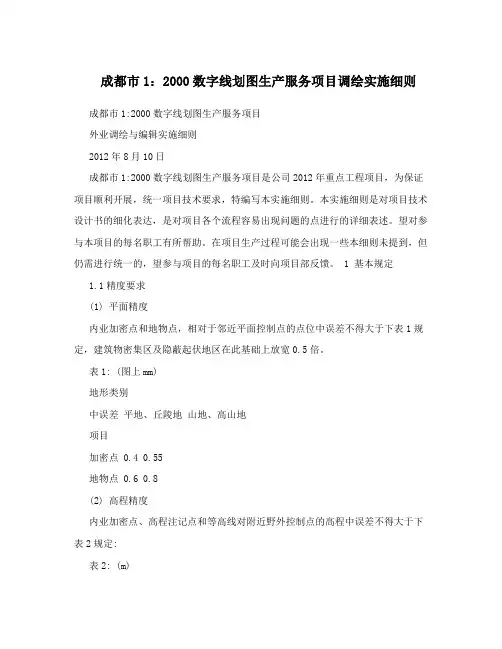

成都市1：2000数字线划图生产服务项目调绘实施细则成都市1:2000数字线划图生产服务项目
外业调绘与编辑实施细则
2012年8月10日
成都市1:2000数字线划图生产服务项目是公司2012年重点工程项目，为保证项目顺利开展，统一项目技术要求，特编写本实施细则。本实施细则是对项目技术设计书的细化表达，是对项目各个流程容易出现问题的点进行的详细表述。望对参与本项目的每名职工有所帮助。在项目生产过程可能会出现一些本细则未提到，但仍需进行统一的，望参与项目的每名职工及时向项目部反馈。 1 基本规定
1.1精度要求
(1) 平面精度
内业加密点和地物点，相对于邻近平面控制点的点位中误差不得大于下表1规定，建筑物密集区及隐蔽起伏地区在此基础上放宽0.5倍。
表1: (图上mm)
地形类别
中误差平地、丘陵地山地、高山地
项目
加密点 0.4 0.55
地物点 0.6 0.8
(2) 高程精度
内业加密点、高程注记点和等高线对附近野外控制点的高程中误差不得大于下表2规定:
表2: (m)
比例尺 1:2000
地形类别平地丘陵地山地高山地
基本等高距 1.0 1.0 2.0 2.0
加密点 - 0.35 0.8 1.2
中误差
注记点 0.7 0.7 1.2 1.5
1
比例尺 1:2000
1.5
2.0 等高线 0.9 0.9 地形变换点地形变换点
城市建筑区内的主要道路，其高程注记点相对于邻近图根点的高程中误差不得大于?0.15m，隐蔽起伏地区可按上述要求放宽0.5倍。平原、丘陵地区的非建筑区以及其他路面的高程注记点相对于邻近图根点的中误差不得大于0.7米;等高线内插点相对于邻近图根点的中误差不得大于0.9米。外业实测高程注记点保留小数点后两位，其余保留小数点后一位。
1.2基本等高距
1:2000 DLG的基本等高距平地、丘陵采用1m，山地、高山地采用2m，但应保持本幅图内等高距一致。具体每幅图采用何种等高距以甲方下发的范围线为准。
1.3 测图软件与编辑软件
采用“全数字摄影测量工作站VirtuoZo3.7 进行数据采集;采用“数字测图软件CASS2008”进行图形编辑和数据处理，最终转换为成都市要求的格式数据。
1.4 地形要素编码与分层、分色、分幅
按照1:2000的分幅标准，图幅DLG数据的文件名使用图号。
严格按照cass软件的分层、分色要求对数据分层、分色。 1.5 主要工作内容1:2000线划图调绘、编辑、铺装路面及建筑区高程测量
2 外业调绘
2.1 基本要求
(1) 外业调绘时应认真仔细，做到四到:跑到、看到、量到、表示到，及时自查互校。
(2) 内业测绘的地物、地貌要素,均需由外业根据回放图在实地进行调绘、检查。调绘内容的绘制必须清晰易读,线条不得徒手绘出，各种注记要准确无误，位置恰当，书写工整。
(3) 内业无法判读测量的地物和新增要素采用以下方法补测:对于单个、小
2
范围漏测或新增地物，一般采用皮尺丈量的方法直接补绘到初编工作图上，做到“量准、记清”，符号运用绘制正确;对于大面积变化的测区应用解析法进行补测。
(4) 本测区量取的定位数据一律注记至分米，对已拆除的建筑物和可不表示的地物用“×”划去。
(5) 房檐改正:当房檐宽度实地大于40cm时，一律进行房檐改正。房檐改正的主要方法有:使用皮尺或手持测距仪量取房屋的边长，在调绘底图上做好注记;数墙体的瓷砖或红砖确定房檐的宽度。
2.2取舍要求
2.2.1定位基础
本测区不展会各等级控制点
2.2.2 水系
(1) 河流的水涯线以航摄时的水崖线为准。当水涯线与直立式堤、防洪墙等线状地物共边线，以及水涯线与陡坎线在图上投影距离小于1mm时，水涯线应与其重
合绘制。当岸边线与水涯线之间的高差大于1.0m，且水涯线与岸边线在图上的间距大于1mm时，应加绘陡坎或斜坡，加绘的陡坎或斜坡应放在水系层。
(2) 当水涯线遇到水上悬空建筑，如:房屋、桥梁、水闸、各种柱廊(如:钓鱼台、公园中建在水中的柱廊等)等时，水涯线不绘制。当水涯线遇到输水槽时，水涯线应保持连续。
3) 河流与湖泊及其中包含的桥、闸、码头等，除准确表示其实际位置外,(
当有名称时应调注。调绘主要河流大型水闸时，要注建材性质和闸门孔数。
(4) 池塘的表示方法:池塘均不绘水涯线，用有坎池塘或无坎池塘边线表示。池塘应调注其用途，如:鱼、藕等
(5)沟渠用一般沟渠边线表示，不再绘制加固坎。
(6)渠过单边涵洞，不知去向时，只表示涵洞的出口或入口。
(8)各种线状水系，实地宽度大于2m时，用双线表示;小于2m时用单线表示，且宽度均以现状地物的上边缘确定。
3
(9)无论单、双线水系均要调注流向，且流向要匹配，即沟渠只能用沟渠流向配置。单线水系的流向加注在线条上。
(10)塘中种植水生经济作物地时，有坎池塘或无坎池塘和水生经济作物地边线重合表示。
(11)双线渠上的涵洞用依比例尺涵洞符号表示，单线渠用不依比例尺涵洞符号表示。
(12)设置在房屋内的杨水站、水轮泵、抽水站除放置符号外，还要注记层数和性质。扬水站、水轮泵、抽水站等在房屋内的表示房屋，并配置相应符号;在围墙内的表示围墙等，配置相应符号。
2.2.3 居民地及设施
(1) 内业测绘各类房屋的外轮廓线，外业要调注房檐宽，房檐宽度大于图上0.20mm(含0.20mm)的均要量注、修改。
房屋一般以墙基外角连线的几何图形为准。房屋的凹凸拐角处，图上超过
0.4mm时要表示，简易房屋超过图上0.6mm要表示。
宽度超过2米的悬空阳台、飘楼要表示，小于2米的按房檐去掉，飘楼以阳台符号表示
(2) 各类房屋均应调注层数和房屋性质。按自然层数统计。阁楼、底层车库、半地下室均计入层数。楼房层数:以临街层数为准。居民区内顶层楼梯间、水箱间不计入总层数。地下室不计入总层数，也不调注。
(3) 房屋一般不综合，应逐个表示。不同层数、不同高度、不同建筑材料、不同形状的房屋需分别独立表示，主副房应分开表示。
天井应注记。
棚房的表示方法:棚房要区分有墙边和无墙边，棚房依围墙搭建的，应算做一面有墙的棚房，围墙正常绘出，棚房与围墙压盖表示。
4
居民地院内依围墙搭建的临时棚房，简易厕所，不足上图面积的简单房屋，附属房屋等均不表示，但要合理处置院落的关系。
宽度超过2米的柱廊单独表示，小于2米的归入房屋主体，两端及转角处的支柱按实地位置表示，其它处配置表示，若柱廊宽度较窄，放不下符号时，可不表示支柱，调绘时也要区分无墙壁和有墙壁的柱廊的表示。
雨罩、檐廊不表示，单位房屋的门廊要表示。
(4) 集镇街道两侧不正规的石棉瓦小雨棚、临时建筑物、售货亭等不表示。
mm?的，用棚房符号表示。机关、企事业单位内正规的停车棚图上大于6
(5) 室外楼梯宽度大于图上1mm时要表示。除较大单位房屋入口处的台阶表示外，居民住宅房基前的台阶不要表示。垃圾台不表示。
(6) 农村区域，房屋顶上增加的简易房不表示。农村居民地院内四周墙体为砖，顶棚为铁皮或石棉瓦的房屋以简易房表示。居民地房前屋后用于饲养和堆放杂物的房屋一般用表简易房表示。
居民地内的门墩及门顶均不表示，用围墙封死，但靠近道路两侧的小工厂门墩间距大于实地6米时，要表示门墩，有门顶时，一并表示，不依比例尺门墩的量取要在两门墩的中心位置。
围墙的表示:注意居民地内部围墙的表示，只要是两户之间分割的的围墙，无论长短均表示，并注意有些房屋舍去用围墙封死。
(7) 门牌号的采集密度:采集主要的门牌号，每个院子、单位、大型建筑等至少采集一个门牌号。无门牌号的不调注。
(8) 加固坎上建有栏杆，且无法按真实位置表示时，坎顶线与栏杆线分别表示，栏杆符号上的短线应向坎上方向绘制，分别在不同层中表示。同理，河岸、路边线与坎顶线也应在不同层上分别表示。
(9) 依比例尺彩门、牌坊、牌楼两端的支柱，依据实际情况合理选择“支柱、墩”要素表示。柱廊的支柱在起止点、拐点处按实际位置表示，其他位置的支柱择要表示。
居民地内外的水泵房屋、配电室、庙宇、土地庙等既要注记房屋层数、性质，又要绘制符号表示。
(11) 军事设施均不表示。对于军事驻地、军事设施、军事专用公路、专用输电线等保密数据均不表示，同时做好与周围图的接边工作。调绘时，军事管理
5
区注记“禁测区”。
(12) 凡依比例尺的烟囱、水塔、纪念碑、塑像、宝塔、微波传递塔等独立地物，实测范围线，范围线内加绘地物符号表示，插入符号的位置即为此地物的中心位置;不依比例尺表示时，地物中心点与符号定位点在图上必须一致。
(13) 城市主要道路、广场、桥梁、企事业单位等突出的杆柱装饰性路灯应视图面负载情况择要表示，其他地区一般不表示。单位内沿街起亮化作用的照射灯一般不表示。
(14) 房屋上的通讯塔、独立的邮筒、电话亭、信息亭、报刊亭等均需要表示。
(15) 坟群实测范围线，中间配置符号，不注坟数。散坟择要表示，1~3个散坟不表示，相对集中且图上面积大于1cm?以坟群表示。有名称的墓地要加注名称。
(16) 居民地及企事业单位内图上大于2cm?的硬质地面要表示地面性质，小于2cm?的一律不表示。
(17) 季节性谷场不表示。
(18) 正规厕所与牲口圈大于图上6mm?要表示，并注记“厕”或“牲”。
(19) 广告牌按《图式》4.3.109要求表示。
(20) 单位名称采集原则:机关、企事业单位当一院多单位时，应选择主要单位注出，名称较长可简略注出。机关、企事业单位隶属部分(省、市、镇)可省注。
(21) 未封顶的建筑区域以“地类界”的形式表示其范围，并标明“施工区”字样，有所属单位的亦标明所属单位。作业时要对施工区进行拍照，并施测施工区范围线，提交成果时一并提交。
(22) 测区中正在拆迁或已完成拆迁的区域可按上述第“21条”方法处理。2.2.4交通
(1) 公路及其附属建筑物，如:桥梁、涵洞、路堤、里程碑、路标、汽车站等应以相应的符号表示。
(2) 公共空间(如道路、广场、桥梁、河堤、公共绿地等)的路灯逐一表示，
6
其他按图上平均每平方分米4~6个择要表示。高架桥上的装饰性路灯择要表示。高架桥、公路桥等桥梁有名称的，应该调注，但不调注建筑材料性质。
(3) 公路进入市区或通过街区式居民地，公路符号则以街道线代替，调绘时，可依据实地情况如实选择变换处。高等级道路有快、慢车道的中间绿化岛、隔离带依比例尺用地类界绘制其范围，并填充相应的植被符号。
(4) 公路平面相交时，道路贯通表示，路面性质不同时，应加地类界分开。
(5) 公路、机耕路、乡村路通过依比例尺的大堤时，路、堤应分别表示。
(6) 车行桥桥墩不表示。
(7) 路宽为铺装路面宽度或路沿线宽度，路宽可表示到0.1米。图上需反映道路实际连通性。
(8) 机耕路、乡村路的路面材质均需调注。
(9) 港湾式公交站台、具有挡雨设施的公交站台必须表示，其他不表示。
(10)路标表示有方位意义的。
(11)铁路:铁路上的桥梁、涵洞、铁丝网等均要表示，并注意两侧的路堤、路堑的表示，1:2000地形图上，只表示高臂信号灯，壁板信号机不表示，并注意铁路高程应注记在轨顶上，并要注记铁路名称，如:成昆铁路。
(12)高速公路:高速公路两侧的栅栏、排水沟(用沟渠符号表示)，绿化带、铁丝网等用相应符号表示，大于图上1.0mm(实地2米)用双线(花圃边线)表示，内配
置植被符号，高速公路应注记全称，如:成雅高速公路。高速公路的引路也采用高速公路边线绘制，高速公路的收费站等房屋建筑为雨棚的用雨棚表示，有名称的加注名称，无名称的加注“费”字。
(13)路宽2米以下的表示为小路，2米-4米的为机耕路，测区不表示乡村路，4米以下带有铺装路面的道路也要按机耕路或小路表示，表示机耕路时也要注记铺装路面材质，4米以上不带铺装路面的道路也要用机耕路符号表示。
(14)农村居民地内的道路以及城区外的道路，除高速公路、国道、省道、机耕路外，大部分应该用县、乡道符号表示。
(15)各等级公路附属设施的表示方法(包括铁路)
道路上的里程碑要表示，路标只表示有方位意义的，其他均不表示;
红绿信号灯只表示车行道上较高的，有方位意义的，人行道上较矮的均不表示。
7
道路中间隔离带即有花圃、又有行树时，要同时表示，两种符号绘不开时，行树符号省略。
2.2.5 管线
(1) 管线要求准确反映实地点位和走向特征。高压铁塔或杆、成排的低压电杆与通讯线杆应逐根准确表示，通向乡镇企业单位、学校、村委会的支线杆也要表示。竹杆和临时拉向建筑工地、田间、农村居民地内部的少于3根的支线等电杆可不表示。
城市建筑区内电力线、通讯线在图内不连线，但应在杆架处或转折、分岔处绘出连线方向。城市建筑区以外地区的高压输电线、配电线均应连线。电力线、通讯线杆架符号绘完整，走向必须准确。多种线路共杆时，只表示高级线路的符号。
(2) 管道用相应符号表示，架空管道的支柱或墩密集时，可以取舍，跨越建筑物或转折处的支柱必须准确表示。多根管道并列时，只表示主要管道，不注记管数，注主要管道的性质。
(3) 有管堤的管道在图上大于符号尺寸的，依比例尺表示，并测量其管堤宽度，作为管道属性输入。
(4) 20米以上道路的井盖逐一表示，其他按图上平均每平方分米4~6个择要表示。交通用检修井不表示。
(5) 公共空间(如道路、广场、桥梁、河堤、公共绿地等)处的不依比例尺变电箱、不依比例电信箱逐一表示，其他按图上平均每平方分米4~6个择要表示。
(6) 配电箱均要表示，符号采用电缆交接箱表示。
(7) 属于地下管线附属设施的输电线电缆标、通信线电缆标、供电线电缆标、照明线电缆标、电信线电缆标不表示。
(8)凡是实地大于6.6KV以上的线路用输电线表示，并调注电压伏数;小于
6.6KV的用配电线表示，不调注电压伏数。
(9)除建筑区外，各种线路均要连线表示，不连线处保留骨架线，线杆停止处和居民地最后一根线杆注记“止”，不绘制入户回线，高压杆入地处均要表示(包括中间入地)，低压杆只表示最后一根入地(中间入地不表示)。
8
(10)变电室的表示:室内变电室根据实地表示其房屋边线并注记层数和性质，同时绘制“变电室符号”，如是露天的，用相应地物表示范围，并配置“露天变电室”符号。
2.2.6 境界
境界不属于本项目生产任务，不再生产境界层
2.2.7地貌
(1) 地貌以等高线配合地貌符号表示，街区、居民地内以及平坦地区的水稻田不绘等高线。有明显起伏的旱地、土垄应测绘等高线，计曲线的数字注记字头需指向高处，示坡线指向低处。
(2) 斜坡、陡坎应区分未加固和加固两种，陡坎是形成70度以上陡峻地段。70度以下用斜坡表示，斜坡符号长线一般绘至坡脚，斜坡在图上投影宽度小于2mm 时，以陡坎符号表示;
(3) 区分依比例尺和不依比例尺的土堆、坑穴、洼地，并量注高程。
(4) 田埂在图上宽度大于1mm时以双线表示，小于1mm的以单线田埂表示。梯田坎坡顶与坡脚间的投影宽度在图上大于2mm时，宽度依比例尺表示，梯田坎过密，两坎间距在图上小于8mm时，可适当取舍。
(5) 等高线穿过施工区时须断开，按实际情况表示。
2.2.8植被
1) 区域内所有植被符号一律绘出，不使用省略符号或图外附注。水、旱轮作田，以水田符号表示。果园面积大于图上1cm?时，需加注果树名称，如:“苹”、“梨”等。图上面积大于2cm?的菜地应表示，小于2cm?的菜地可综合表示。
2) 沿堤、道路等线状地物两侧的行树要表示，起止位置要准确。居民地周围、塘边与地头的散树可适当表示，符号绘在树冠范围内。
3) 花池与花圃宽度大于图上1mm或长度大于图上5mm的均要表示。
4) 沿河、沟或较大池塘内的水生作物及芦苇，按实际范围配置符号，居民地周围的竹丛、草坪以实地范围表示。
9
5) 山地套种或混合生长的园林地,一般可单选或复选其中主要的品种调注。
6) 银杏按成林处理，橘子园注记“橘”字。
27) 居民地周围的竹丛、林盘以实地范围表示，图上面积小于1cm 的以符号表示。
2.2.9 注记
1) 注记主要包括地理名称调注、说明注记和数字注记。居民地名称和城区的
主要街、巷、路名均以实地的名牌、门牌为准调注。当居民地较大或跨图幅时可分
别注记。
2) 街道名称注记方向。当街道方向与南图廓线交角大于45?时，注记字向与街
道方向平行，交角小于45?时，注记字向与街道方向垂直。
3) 图内各种注记的规格、字体、字列、方向、字距均以《图式》4.9执行，不
得互相压盖，要保证各种符号的完整性，单位名称注记用一个完整的字符串表示。
路名和河名注记尽量用一个完整的字符串表示，为了图面美观亦可拆散。图廓角的
纵横坐标注记以公里为单位，其余坐标方格线不注记。 2.3 地物补测测区植被茂密，航摄时被遮盖的地物比较多，因此在外业调绘后需对变化地
物、新增地物及航摄时被遮盖的地物进行补测。补测的方法主要有:
(1) 单个、小范围的地物，一般采用皮尺丈量的方法直接补绘的到工作底图上;
(2) 大面积需补测的地物，要先布设图根点，然后利用全站仪极坐标法补测。
2.4 高程测绘
按照成都市“关于市域航测项目DLG生产精度要求的通知”的要求:建筑区以
及主要铺装路面的高程注记相对于邻近图根点的高程中误差不得大于?15cm。航摄
比例尺过小，航测内业高程无法满足该项要求，因此城市建筑区内的主要道路上的
高程采用全野外高程。
外业实测高程注记点保留小数点后两位，其余保留小数点后一位。
10
3.2.6植被
(1) 面状植被必须构面，生成骨架线(建议采用“查找闭合区域”的方式)，
并且骨架线与其界必须完全重合，既不允许悬挂，也不能存在多余点。
被田埂分开的田块应分别构面表示，本次编辑不允许构大面。 (2) 林地须注明树种、树高，但不注记“树”字，如“桉树9”应改正为“桉
9”;果园、经济作物地不注记树高，如枇杷果园注“枇杷”。银杏作成林
处理。
(3) 葡萄、香蕉、甘蔗均为经济作物地。
(4) 橘子园注“橘”字，不注“桔”。
(5) 苗圃改用橡胶园表示，但必须注记“苗”字。
(6) 幼林注记“幼”字。
3.2.7注记
(1) 单位名称、地面材质、门牌号注记字高均为“5”。
(2) 注意处理图面压盖问题。
(3) 道路、沟渠、江河、堰等名称注记要合理美观，不宜做多余的注记。 (4) 军事管理区注记为“禁测区”。
(5)“藕”字置于SXSS层;“禁测区”、“施工区”置于JMD层;地面材质注记置于DMTZ层; 植被名称注记置于ZBTZ层。
(6)文字注记均按设计书和图式规定的符号注记，具体字体、字号、字高注记按提供的DWG文件执行.
特别强调:从CASS菜单栏“文字注
记”——“注记字体”注记文字时，字
体大小为默认3mm，此时应改正字体注
记大小。
字体大小在对象特性里的数值与规
定的数值为2倍关系，即对象特征值=规
定值×2
(7)字体注记方向
11
A.道路性质注记字头垂直于路的走向，字头尽量朝左、朝上，路面性质有“水泥”、“砾”、“石”等;
B.道路名称注记垂直于路面或平行于路面，可以字体相连，也可以字体间空3-5个字符;
C.管道性质注记垂直于管线方向;
D.计曲线高程注记垂直于计曲线，字头朝高处。如:5、10、15等，注记处不断开，
E.其它性质注记字头一律朝北。
(8)CASS参数设置
文件--CASS参数设置--地物绘制”将高程注记位数设置为“1”
自然斜坡短线长度设为“短”，
是否连续绘制设为“否”，
围墙是否封口，设为“否”
电杆间是否连线，设为“是”，居民区设为“否”
符号间距，设为“20”(即使里面已经是20也要重新输入，重新设置)
高程点字高，设为“2”
展点号字高设为“1”
建筑物字高，设为“1”
文字宽高比，设为“1”
3.3 图形接边
接边完成后以总图的形式将数据提交项目部，所有地物不再在接边处断开或以图廓为界封闭。
(工作流程:调绘——编辑与接边——巡视自查——项目部查——外业合格——图面检查——进行拼接，合成整幅图。)
接边注意事项:
(1)道路的线型、线宽以及中心线接边时须保持一致，并将其连接起来。 (2)电力线、通信线、等高线等线状地物接边时不断开。
(3)房屋接边时除保证不产生错位外，房屋的性质以及层数必须完全一致，同时应连接在一起。
12
(4)接边处房屋等面状地物的小拐角必须处理清楚。
(5)植被接边时分幅线两边不再分别构面，但需要将内图廓线两边的地类线条连接在一起，形成一个完成的植被面。。
(6)相邻图幅接边处必须保持一致，如:
单位名称、门牌号
道路名称、性质(正确区分县道乡道与街道主次干道)
3.4 CASS入库检查:
(1)图形实体检查
线自相交检查
面状地物封闭性检查:0.5
复合线重复点检查:0.001
(2)删除重复实体
(3)检查是否存在冗余图层，如8899，ZDH，野外采集点等。 3.5 施工区拍照的要求
施工区或拆迁区需要进行拍照，照片采用jpg格式存储。
照片的命名:地形图图幅编号-XXX-YY。其中XXX:该图幅内特定区域的流水编号，YY:同一特定区域若干张照片的序列号。例如，地形图220-230-III内，对第一个特定区域采集了三张照片，则此三张照片依次命名为:220-230-III-001-01，220-230-III-001-02，220-230-III-001-03。跨图幅的区域“照片名称”须一致。
4 二次外业
内业编辑检查结束后，再一次回放纸图，进行二次外业，按设计要求的内容全面检查，并检查最终成图的地物间距中误差。外业检查结束后，应及时进行修改。
13
5关于提交成果的要求
各作业组提交正式成果时，需提交:
A、施工区照片及施工区分布示意图(CAD版);
B、需要提交成果电子图;
C、需提交调绘底图、自检图、项目部检查图及检查记录表;
D、每幅图的调绘时间、调绘员、编图员(以excle的文件格式提交)。
E、实测高程点原始观测记录。
