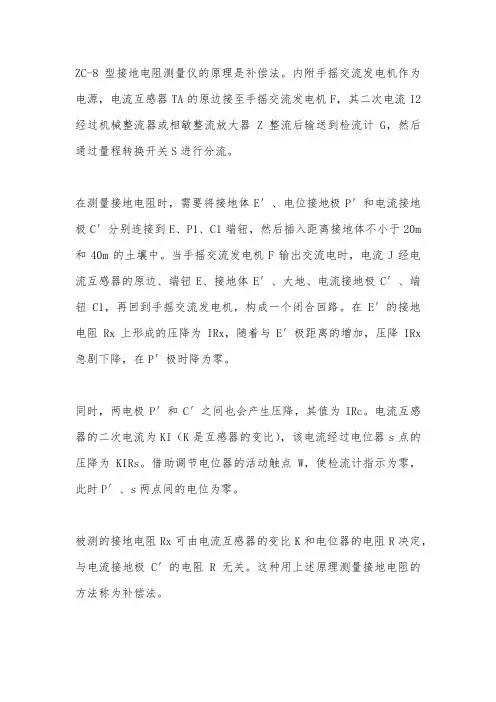

ZC-8型接地电阻测量仪是按补偿法的原理制成的，内附手摇交流发电机作为电源，其工作原理如图所示。图（a）中，TA是电流互感器，F是手摇交流发电机，Z是机械整流器或相敏整流放大器，S是量程转换开关，G是检流计，Rs是电位器。该表具有3个接地端钮，它们分别是接地端钮E（E端钮是由电位辅助端钮P2和电流辅助端钮C2在仪表内部短接而成）、电位端钮Py以及电流端钮C）。各端钮分别按规定的距离通过探针插人地中，测量接于E、P）两端钮之间的土壤电阻。为了扩大量程，电路中接有两组不同的分流电阻R1～R3以及R5～R8,用以实现对电流互感器的二次电流I2以及检流计支路的三挡分流。分流电阻的切换利用量程转换开关S完成，对应于转换开关有三个挡位，它们分别是0～
1Ω．1～10Ω和10～100Ω。
图ZC－8型接地电阻测量仪工作原理
将图（a）的线路进行简化，画成实际测量时的原理图，如图（b）所示。图中E′为接地体，P′为电位接地极，C′为电流接地极，它们各自连接E、P1、C1端钮，分别插人距离接地体不小于20m和40m 的土壤中。假设手摇交流发电机F在某一时刻输出交流电，其左端为高电位，则此刻电流J经电流互感器的原边→端钮E→接地体E′→大地→电流接地极C′→端钮C1，再回到手摇交流发电机右端，构成一
个闭合回路。在E′的接地电阻Rx上形成的压降为IRx，压降IRx
随着与E′极距离的增加而急剧下降，在P′极时降为零。同样，两电极P′和C′之间也会产生压降，其值为IRc，电位分布如图（b）所示。
电流互感器的二次电流为KI（K是互感器的变比：I2/I1），该电流经过电位器s点的压降为KIRs。借助调节电位器的活动触点W，使检流计指示为零，此时，P′、s两点间的电位为零，即为
由式（8－2）可见，被测的接地电阻Rx可由电流互感器的变比Κ和电位器的电阻R，所决定，而与电流接地极C′的电阻R，无关。用上述原理测量接地电阻的方法称为补偿法。
需要指出的是，电流接地极C′用来构成接地电流的通路是完全必要的。如果只有一个电极，则测量结果将不可避免地将接地体E′的接地电阻包括进去，这显然是不正确的。还要指出的是，一般都是采用交流电进行接地电阻的测量，这是因为土壤的导电主要依靠地下电解质的作用，如果采用直流电就会引起化学极化作用，以致严重地歪曲测量结果。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 接地电阻的测量方法(2021版) Safety management is an important part of production management. Safety and production are in the implementation process
接地电阻的测量方法(2021版) 1.接地电阻的概念 与大地紧密接触并形成电气连接的一个或一组导体，叫接地极。通过接地极与大地相连接，称接地。接地,按用途分，有防雷接地，防静电接地，防触电接地，工作接地，零线的重复接地，还有逻辑接地。 工频电流或冲击电流从接地极向周围大地流散时，土壤呈现的电阻称为接地电阻。 通过接地极流入大地的电流作半球形散开，半球形的球面，在距接地极越远，电阻越小，20M以外的地方，已无电阻的存在。也就无电压降了。20M以外的地方，电位等于零，我们称为电气上的零电位，也称地电位。在接地体分布密集的地方很难找到电气上的地。 电子设备中各级电路中，有一个参考电位，这个电位称为逻辑地。它可以是电子设备的机壳、底座、印刷电路版的地线，建筑物
内总接地端子，接地干线。逻辑地，可以与大地相连接，也可以不连接。 逻辑地没有接地电阻的概念。 接地电阻的数值等于接地极的对地电位与通过接地极的接地短路电流的比。所谓接地电阻是表征工频电流或冲击电流通过接地极向周围大地流散的能力。接地电阻愈小，流散愈快。接地电阻不能用从接地极到大地某点的电阻来表达，因此，不能用欧姆表测量接地电阻。 可以认为，接地电阻虽然具有直流电阻相同的量纲，但实际上是土壤电阻率ρ与电容的比率乘以介电系数ε，因此，确切的说，接地电阻应称为接地阻抗。同时，由于接地电阻R含有电容C这一分量。因此，测量时，不能使用直流电源。也不宜使用功率表法来测量，用功率法的指示值只反映电阻分量。而且一般功率表法的误差与功率因数COSΦ有关。随着COSΦ的降低，误差较大。接地电阻的阻抗角一般都是在Φ=COS-1（0.5-0.7）之间，因此，不宜使用功率表法来测量，因误差较大。由此可见，接地电阻与一般导体的电
ZC29型接地电阻测试仪使用说明 一、用途: ZC29型接地电阻测试仪专供测量各种电力系统,电气设备,避雷针等接地装置的接地电阻值。 亦可测量低电阻导体的电阻值;还可测量土壤电阻率。 二、规格及性能: 1. 规格 型号测量范围最小分度值辅助探棒接地电阻值 ZC29B — 1型0~10Ω 0.1Ω ≤1000Ω 0~100Ω 1Ω ≤2000Ω 0~1000Ω 10Ω ≤5000Ω ZC29B — 2型0~1Ω 0.01Ω ≤500Ω 0~10Ω 0.1Ω ≤1000Ω 0~100Ω 1Ω≤2000Ω 2. 使用温度:— 20℃至 +50℃ 3. 相对湿度:85%(+25℃ 4. 准确度:在额定值的 30%以下为额定值的 ±1.5%,在额定值的 30%以上至额定值为指示值的 ±5%。 5. 摇把转速:每分钟 150转。
6. 倾斜影响:向任一方向倾斜 10°,指示值改变不越出准确度。 7. 温度影响:周围温度对标准温度每变化 ±10℃时,仪表指示值的改变不超过 ±1.2% 8. 外磁场的影响:对外界磁场强度为 5奥斯特时, 仪表指示值的改变不超过 ±2.5% 9. 绝缘电阻:在温度为室温,相对湿度不大于 85%情况下,不小于20MΩ。 10. 绝缘强度:线路与外壳间的绝缘能承受 50赫的正弦波交流电压 0.5KV 历时一分钟。 11.(1连续冲击试验 :加速度 :10±1g; 相应脉冲持续时间 :11±2ms; 脉冲重复频率 :60~100次 /分;连续冲击次数:1000±10次;脉冲波形:近似半正弦波; 试验时 间:3~10分钟后不损坏。 (2跌落试验:250mm 高度自由跌落 4次,不损坏。 12. 外形尺寸:约 172×116×135毫米。 13. 重量:约 2.4公斤。 三、结构和工作原理: 1. 结构: ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。全部机构装在塑料壳内,外有皮壳便于携带。附件有辅助探棒导线等, 装于附件袋内。 2. 工作原理: 当发电机摇柄以每分钟 150转的速度转动时, 产生 105~115周的交流电, 测试仪的两个 E 端经过 5米导线接到被测物, P 端钮和 C 端钮接到相应的两根辅助探棒上。电流 I1由发电机出发经过 R5电流探棒C ˊ至大地, 被测物和电流
4102A/4105A 接地电阻测试仪 使用说明书 目录 1．安全事项 2．特点 3．规格 4．部件名称 5．准备测量 6．测量方法 7．更换电池 8．机壳与背带 1．安全事项
仪器符合以下标准 ●IEC 61010-1 CATⅢ-300V.二级 ●IEC 61O10-2-31 ●IEC 61557-1，5 ●IEC 60529(IP54) ●JIS C1304-95 为正确使用仪器并避免触电危险,使用前请务必详读说明书。 说明书中,遇到特别需要注意事项均以表示,请仔细阅读之： 危险是标示有可能造成触电事故的注意事项。 注意是标示可能引起仪器损坏或测量误差的注意事项。 为确保安全,以下的注意事项请务必遵守： (1) 测试前请先确认量程选择开关已设定在适当档位。 (2) 测试导线的连接插头已紧密插入端子内。 (3) 主机潮湿状态下，请勿接线。 (4) 各档位中，请勿加载超于该量程额定值的电量。 (5) 当与被测物在线连接时，请勿切换量程选择开关。 (6) 测试端子间请勿加载超过200安培的交流或直流电压。 (7) 请勿在易燃性场所测试，火花可能会引起爆炸。 (8) 若仪器出现破损或测试导线发生龟裂而造成金属外露等异常情况时，请停止使用。 (9) 更换电池，请务必确定测试导线已从测试端子拆除。 (10)主机潮湿状态下请勿更换电池。 (11)使用后请务必将量程选择开关切于OFF位置。 (12)请勿于高温潮湿,有结露的场所及日光直射下长时间放置。 (13)本测试器请勿存放于超过60℃之场所。 (14)长时间不使用，请取出电池后保存。 (15)主机潮湿时，请干燥后保存。 2. 特点 本仪器是用来测定配电线，屋内配线，电机机电设备等接地阻抗测试仪。此外，还有测量接地电压用的交流电压档可使用。 ●根据IEC 60529(IP54)标准设计、制造、测试，可于恶劣气候下工作。 ● 4105A使用大型数字式LCD显示屏，4102A是指针盘显示测量值，方便读取。 ●附有携带方便的携带包，所有附件均可置于其内。 ●测量接地电阻，辅助接地电阻不适于过大场合，此种情况发生时会自动检查并显示警告信息。 ●可使用简易测试导线作简易测试。 3. 规格 测量范围和精确度(23±5℃和75％RH) 测量项目测量范围精确度 接地电压0～199.9V（50、60Hz）±1％±4dgt 接地电阻0～19.99/0～199.9/ 0～1999Ω ±2％rdg±0.1Ω(0～199.9Ω) ±2％rdg±3dgt(above 20Ω) 测量项目测量范围精确度
一、接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。 使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8型接地电阻测试仪一台 2、辅助接地棒二根 3、导线5m、20m、40m各一根 二、接地电阻设置要求： a. 交流工作接地，接地电阻不应大 于4Ω； b. 安全工作接地，接地电阻不应大于4Ω； c. 直流工作接地，接地电阻应按计算机系统具体要求确定； d. 防雷保护地的接地电阻不应大于10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。 三、接地电阻测试方法 1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C 端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m

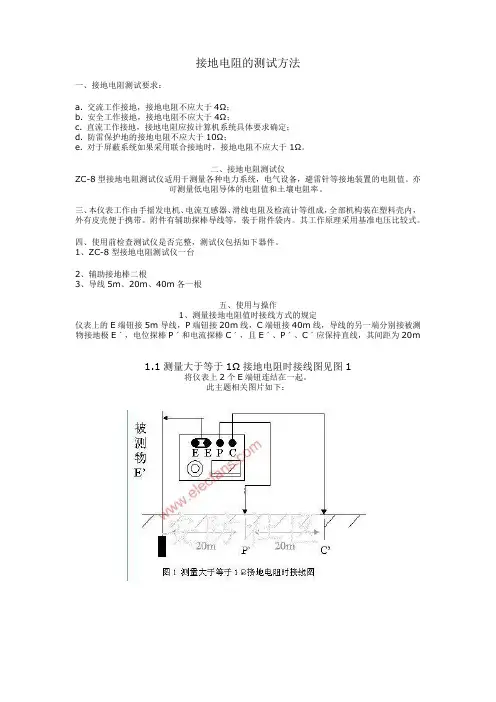

1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。 1.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。 2、操作步骤：
2.1、仪表端所有接线应正确无误。 2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。 2.3、仪表放置水平后，调整检流计的机械零位，归零。 2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。 2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。 2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。 四、注意事项： 1、禁止在有雷电或被测物带电时进行测量。 2、仪表携带、使用时须小心轻放，避免剧烈震动。
接地电阻测试仪操作规程 1 范围 适用于LK2678型接地电阻测试仪的操作和保养. 2 职责 各相关使用部门负责仪器的保养，点检，使用，保管. 3 日常点检和运行检查 3.1 日常点检 3.1.1 检查频率：每天一次. 3.1.2 检查内容：打开仪器开关，观察各指示仪显示是否正常，运行是否有杂音. 3.2 运行检查 3.2.1 检查频率：每天一次. 3.2.2 检查内容：按操作规程操作，将仪器两极夹住600mΩ电阻两端，按下启动钮，仪器报警表明仪器正常，不报警则仪器不正常. 3.3 记录：将点检和检查结果记录在《设备点检表中》. 4 操作步骤 4.1 将一起配备的一付（两组）测量线，红线组粗测量线，接入测试仪红色电流接线柱，红线组细测量线，接入测试仪红色电阻接线柱；黑线组粗测量线，接入测试仪黑色电流接线柱，黑线组细测量线，接入测试仪黑色电阻接线柱. 4.2 接通电源，打开电源开关，显示屏点亮. 4.3 将两组测量线的夹子夹在一起互相短路，将电流调节旋钮逆时钟旋至零位. 4.4 按下预置按钮，量程开关档选择在600mΩ档，再按下启动按钮，将电流值调节为25A. 4.5 调节报警预置调节器，将报警预置调节值设定为500mΩ. 4.6 按下复位按钮，将电流调节旋钮旋到零位，按下测试按钮，拿开两测试线夹. 4.7 将测试线夹一端夹在测试灯具的接地线上，另一端夹在灯具上的可触及金属部分. 4.8 按下定时开关，将定时设定为60s，按下开路报警按钮. 4.9 打开启动按钮，调节电流旋钮，将电流调节到25A，这时接地电阻值显示屏显示的数字为该灯具的接地电阻值. 4.10 观测时间60s，读取最小的值为该灯具的接地电阻值，单位mΩ. 5 注意事项 5.1 操作人员必须经过培训方可使用本设备 5.2 在测试过程中，不能随意调节其他按钮. 5.3 测试电流大于5A才能报警. 5.4 为保证测试稳定，建议使用交流稳压电源. 5.5 测试完毕后，须处于“复位”状态，方可取下接线. 5.6 测试过程中，操作人员禁止接触被测物.
数字接地电阻测试仪 一、产品介绍 1、仪器工作原理 FS2670数字接地电阻测试仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测试仪。 工作原理：由机内DC/AC变换器将直流变换为交流的低频恒流，经过辅助接地极C和被试物E组成回路，被试物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。 2、仪表使用范围 本仪表适用于电力、邮电、铁路、通信、矿山等部门测试各种装置的接地电阻以及测量低电阻导体的电阻值；本仪表还可测量土壤电阻率及地电压。 3、仪表特点 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。 内部采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。 允许辅助接地电阻在0～2KΩ,（Rc）0～40Ω（Rp）之间变化，不至于影响测量结果。 本仪表不需人工调节平衡，3位半LCD显示，除测地电阻外，还可以测低电阻导体的电阻、土壤电阻率以及交流地电压。 如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。 二、技术指标 1、使用条件 环境温度：0℃～45℃ 相对湿度：≤85%RH
2、测量范围及恒流值（有效值） 电阻：0～2Ω（10mA），2～20Ω（10mA），20～200Ω（1mA） 电压：AC0～20V 3、测量精度及分辨率 精度：0～0.2Ω≤±3%±1d 0.2～200Ω≤±1.5%±1d 1～20V≤±3%±1d 分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V 4、辅助接地电阻及地电压引起的测量误差 允许辅助接地电阻Rc（C1与C2之间）＜1.8KΩ （P1与P2之间）＜40KΩ误差≤±5% R p 允许地电压≤5V（工频有效值）误差≤±5% 5、电源及功耗 最大功率损耗≤2W 电源：6.8～9V（6节5#镍镉可充电电池），外接220V交流电源进行充电。 体积：220mm×200mm×105mm 重量：≤1.4kg 三、操作方法： 1、接地电阻测量（如图一） 沿被测接地级E（C2、P2）和电位 探针P1及电流探针C1，依直线彼此相 距20米，使电位探针处于E、C中间位 置，按要求将探针插入大地。 用专用导线将地阻端子E（C2、P2）、P1、C1与探针所在位置对应连接。 开启地阻仪电源开关“ON”，选择合适档位轻触该键，该档指示灯亮，表头LCD 显示的数值即为被测电阻值。 2、土壤电阻率测量（如图二） 测量时在被测的土壤中沿直线插入
目前,市场上存在的接地电阻测试仪有成百上千种,有进口的也有国产的,归纳起来,其测量方法只有三类:打地桩法、钳夹法、地桩与钳夹结合法。 一、打地桩法:地桩法可分为二线法、三线法和四线法 1.二线法:这是最初的测量方法:即将 一根线接在被测接地体上,另一根接辅助地极。此法的测量结果R=接地电阻+地桩电阻+引线及接触电阻,所以误差较大,现已一般不用。 2.三线法:这是二线法的改进型,即采用两个辅助地极,通过公式计算,在中间一根辅助地极在总长的0.62倍时,可基本消除由于地桩电阻引起的误差;现在这种方法仍然在用。但是此法仍不能消除由于被测接地体由于风化锈蚀引起接触电阻的误差。 3. 四线法:这是在三线法基础上的改进法。这种方法可以消除由于辅助地极接地电阻、测试引线及接触电阻引起的误差。 二、钳夹法:钳夹法分为单钳法和双钳法 1.双钳法:利用在变化磁场中的导体会产生感应电压的原理,用一个钳子通以变化的电流,从而产生交变的磁场,该磁场使得其内的导体产生一定的感应电压,用另一个钳子测量由此电压产生的感应电流,最后用欧姆定律计算出环路电路值。其适用条件一是要形成回路,二是另一端电阻可忽略不计。 2. 单钳法: 单钳法的实质是将双钳法的两个钳子做成一体,但如果发生机械损伤,邻近的两个钳子难免相互干扰,从而影响测量精度。仪器选择:目前市场支持此种方法的仪器有法国CA公司的CA6415钳式接地电阻测试仪,还有华谊仪表的MS2301钳式接地电阻测试仪等,我公司支持此种方法的仪器是ET3000双钳多功能接地电阻测试仪。 三、地桩与钳夹结合法:这种方法又叫选择电极法这种方法的测量原理同四线法,由于在利用欧姆定律计算结果时,其电流值由外置的电流钳测得,而不是象四线法
https://www.doczj.com/doc/1013116777.html, 接地电阻测试仪的阻值过大有什么危害 数字接地电阻测试仪,接地电阻表,接地表用于电力、通信、铁路及工矿企业等部门各种装置接地电阻值的测量。同时，数字接地电阻测试仪可测量土壤电阻率及地电压。 数字接地电阻测试仪摒弃传统的人工手摇发电工作方式，接地电阻测试仪采用先进的中大规模集成电路，数字接地电阻测试仪应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。 接地电阻测试仪阻值的大小影响着供电质量，如果阻值过大或发生接地线断线故障，将会由于供电异常造成设备烧毁，甚至会对人身安全造成危险。所以，我们必须了解接地电阻测试仪阻值过大的危害及防范措施。 接地电阻测试仪的阻值过大有什么危害,具体请看下面： 阻值过大的危害 1、接地电阻测试仪阻值过大，如同时伴有低压相线绝缘损坏而接地，这时接地线中将
https://www.doczj.com/doc/1013116777.html, 有电流流过，L1相电压加在大地和接地电阻上，接地电阻阻值越大，接地电阻上的分压就越大。这时，如果有人误触变压器接地线或中性线以及变压器外壳，人体将和接地电阻形成并联，那么加在人体上的电压就会导致人身触电。 2、当三相四线中的中性线接地电阻阻值过大或中性线断线时，此时由于三相负载的不平衡，变压器中性点将发生偏移，接地点电位不为零，使得有的相电压升高而烧毁用电设备。 3、当接地电阻阻值过大，同时变压器批避雷器不能正常对地放电，致使避雷器或变压器烧毁。阻值过大的原因分析 1、接地装置所用的材料不合格。由于接地体埋设不规范，安装工艺不合格，接地体与接地线接头连接松动，大地过于干燥等原因，均有可能造成接地电阻阻值过大。 2、由于对接地线作用的重要性认识不足，中性线截面积选择过小，或由于外力的破坏、接地线被盗等原因，都有可能导致接地线断线或接地电阻阻值过大。 防范措施
钳式数字接地电阻测试仪说明书 由于输入输出端子、测试柱等均有可能带电 压，在插拔测试线、电源插座时，会产生电火花， 小心电击，避免触电危险，注意人身安全！ ——详细阅读手册。 ——遵守本手册所列出的操作注意事项。 任何情况下，使用本钳表应特别注意安全。 注意本钳表所规定的测量范围及使用环境。 注意本钳表面板及背板的标贴文字。 钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。 避免本钳表受冲击，尤其是钳口接合面。 测量导线电流不要超过本钳表的上量限。 拆卸、校准、维修本钳表，必须由有授权资格的人员操作。 由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。 目录 一、引言 (4) 二、概述 (4)
三、主要特点 (4) 四、主要技术指标 (5) 五、面板功能简介 (6) 六、测量原理及使用方法 (7) （1）、双钳法 (7) 1、测量原理 (7) 2、多极并联接地电阻的测量 (8) 3、双钳法测独立接地体的方法 (9) （2）、地桩 (10) （3）、存储 (11) （4）、查看/删除 (11) （5）、保持 (11) 七、注意事项 (11) 一、引言 高质量专业测试仪表HT5600双钳多功能接地电阻测试仪，该仪器用于接地电阻的测量，并在此基础上评价接地质量。 HT5600双钳多功能接地电阻测试仪是一种手持式的接地测量仪。仪器配备有测试所必需的附件。操作简单、直观，操作者只需要阅读说明书而不必参加专门的培训就能够操作。 二、概述 优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。接地电阻大小是接地系统品质优劣的评判依据。精确、快速、简
接地电阻的测量方法 一般来讲，接地装置的阻抗是复数阻抗，包含电阻分量、电容分量和电感分量。对大地网来说，电感分量要大得多，对工频接地电路，接地电阻特别起作用，所以一般称工频接地阻抗为接地电阻。 一般接地电阻测试仪测量出来的数值都是工频接地电阻。冲击电阻值一般是由工频接地电阻值换算得出，换算方法见本标准附录E。也可直接用冲击接地电阻测量仪测得。 A.1 接地电阻的测量方法 接地装置的工频接地电阻值的测量方法有两点法（电流表-电压表法）、三点法、比较法、多级大电流法和故障电流法、电位降法等，通常实用的方法是电位降法，接地电阻测试仪也是用的电位降法。本附录只介绍电位降法。 A.2 电位降法 原理图见图F.1 图中三个接线端子E、P、C分别接到接地体、电流探针和电位探针。其中E 端子连接接地体G，P端子连接电位探针，C端子连接电流探针。测量时，在C 端子产生一个恒定电流，该电流经电流探针—地—接地体—E，形成电流回路。只要x和d足够长，且具有合适的比例关系，通过测量G、P之间的电压U，其
电压U和电流I的比值就是接地电阻R G，即： R G=U/I (1) A.1 几种标准测量方法 方法一：直线法,见图F.2。 图 F.2 直线法 方法二：补偿法, 见图F.3。 图 F.3 补偿法 方法三：三角形法，见图F.4。 图 F.4 三角形法 A.2 测量中需要注意的问题 P点至E点的距离要大于10米，小于10米测量结果误差较大。 测量时，要根据现场情况仔细选择C点，E点至C点所在直线的延长线一定要通过地网的中心点G，即CE连线要垂直于地网边缘。 P点要选在C点至地网的中间，若对测量的数据有疑问时，可多选几个P点进行测量，再对数据进行分析，以便得出较准确的测量结果。 测量时，测试线一般要求不要互相缠绕。

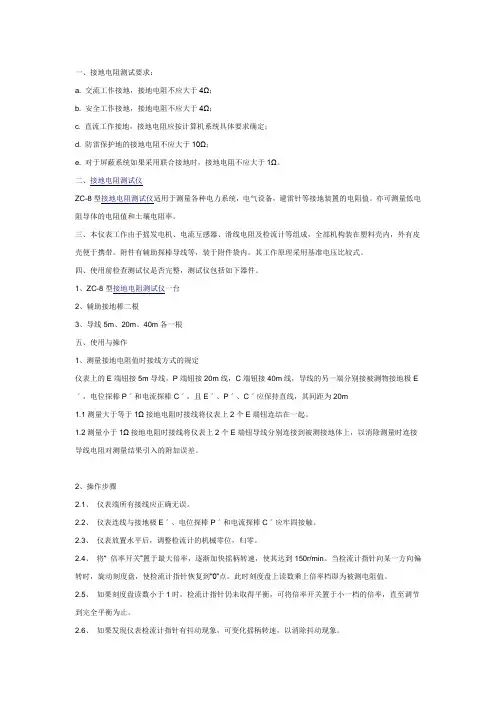

接地系统接地电阻测试方法和步骤（图解） 一、接地电阻测试要求： a. 交流工作接地，接地电阻不应大于4Ω； b. 安全工作接地，接地电阻不应大于4Ω； c. 直流工作接地，接地电阻应按计算机系统具体要求确定； d. 防雷保护地的接地电阻不应大于10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。 二、接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。 三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。 四、使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8型接地电阻测试仪一台 2、辅助接地棒二根 3、导线5m、20m、40m各一根 五、使用与操作 1、测量接地电阻值时接线方式的规定 仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。 测量小于1Ω接地电阻时接线图 1.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。 2、操作步骤 2.1、仪表端所有接线应正确无误。 2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。 2.3、仪表放置水平后，调整检流计的机械零位，归零。 2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。 2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为
ZC-8型接地电阻测量仪是按补偿法的原理制成的，内附手摇交流发电机作为电源，其工作原理如图所示。图（a）中，TA是电流互感器，F是手摇交流发电机，Z是机械整流器或相敏整流放大器，S是量程转换开关，G是检流计，Rs是电位器。该表具有3个接地端钮，它们分别是接地端钮E（E端钮是由电位辅助端钮P2和电流辅助端钮C2在仪表内部短接而成）、电位端钮Py以及电流端钮C）。各端钮分别按规定的距离通过探针插人地中，测量接于E、P）两端钮之间的土壤电阻。为了扩大量程，电路中接有两组不同的分流电阻R1～R3以及R5～R8,用以实现对电流互感器的二次电流I2以及检流计支路的三挡分流。分流电阻的切换利用量程转换开关S完成，对应于转换开关有三个挡位，它们分别是0～ 1Ω．1～10Ω和10～100Ω。 图ZC－8型接地电阻测量仪工作原理 将图（a）的线路进行简化，画成实际测量时的原理图，如图（b）所示。图中E′为接地体，P′为电位接地极，C′为电流接地极，它们各自连接E、P1、C1端钮，分别插人距离接地体不小于20m和40m 的土壤中。假设手摇交流发电机F在某一时刻输出交流电，其左端为高电位，则此刻电流J经电流互感器的原边→端钮E→接地体E′→大地→电流接地极C′→端钮C1，再回到手摇交流发电机右端，构成一
个闭合回路。在E′的接地电阻Rx上形成的压降为IRx，压降IRx 随着与E′极距离的增加而急剧下降，在P′极时降为零。同样，两电极P′和C′之间也会产生压降，其值为IRc，电位分布如图（b）所示。 电流互感器的二次电流为KI（K是互感器的变比：I2/I1），该电流经过电位器s点的压降为KIRs。借助调节电位器的活动触点W，使检流计指示为零，此时，P′、s两点间的电位为零，即为 由式（8－2）可见，被测的接地电阻Rx可由电流互感器的变比Κ和电位器的电阻R，所决定，而与电流接地极C′的电阻R，无关。用上述原理测量接地电阻的方法称为补偿法。 需要指出的是，电流接地极C′用来构成接地电流的通路是完全必要的。如果只有一个电极，则测量结果将不可避免地将接地体E′的接地电阻包括进去，这显然是不正确的。还要指出的是，一般都是采用交流电进行接地电阻的测量，这是因为土壤的导电主要依靠地下电解质的作用，如果采用直流电就会引起化学极化作用，以致严重地歪曲测量结果。
接地电阻测试方法（带图） 一、接地电阻测试要求： a. 交流工作接地，接地电阻不应大于4Ω； b. 安全工作接地，接地电阻不应大于4Ω； c. 直流工作接地，接地电阻应按计算机系统具体要求确定； d. 防雷保护地的接地电阻不应大于10Ω； e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。 二、接地电阻测试仪 ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。亦可测量低电阻导体的电阻值和土壤电阻率。 ZC-8型接地电阻测试仪 三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。 四、使用前检查测试仪是否完整，测试仪包括如下器件。 1、ZC-8型接地电阻测试仪一台
2、辅助接地棒二根 3、导线5m、20m、40m各一根 常用工器具 五、仪表好坏检查： 1、外观检查。 先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。 2、开路检查。 三个端钮的接地摇表：将仪表电流端钮（C）和电位端钮（P）短接，然后轻摇摇表，摇表的指针直接偏向读数最大方向; 四端钮的接地摇表:将仪表上的电流端纽(C1)和电位端纽(P1)短接,再将接地两端钮(C2、P2)短接[我们常说的两两相接]，然后轻摇摇表，摇表的指针直接偏向读数最大方向。钮(C2、P2)短接[我们常说的两两相接]，然后轻摇摇表，摇表的指针直接偏向读数最大方向。
3、短路检查。不管是三端钮的仪表还是四端钮的仪表，均将所有端钮连接起来，然后轻摇摇表，摇表的指针偏往“0”的方向。 通过上述三个步骤的检查后，基本上可以确定仪表是完好的。 六、使用与操作 1、测量接地电阻值时接线方式的规定 仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、
接地电阻测试仪操作规程
接地电阻测试仪操作规范 文件编号版 本 受控状 况 编制 审 核 批准 日期：日期：日期：
接地电阻测试仪操作规程 1.0接地电阻测试仪的使用目的 规范接地电阻测试仪器操作方法，提高产品的安全性、稳定性，使产品保证不可能产生的危险，确保产品质量和使用安全。 2.0接地电阻测试仪器的使用范围 所有产品在研发、生产、抽样检验环节中的检测，使产品符合、满足国家标准（《GB4943》《GB8898》）的相关要求。 3.0相关权责 3.0.1质量部负责拟订、修订本规程的内容，及接地电阻测试仪对产品检测标准的拟订。 3.0.2设备操作者负责按照本操作规程，结合“产品使用说明书”进行使用，维护和设备保养。 4.0接地电阻测试仪安全须知 需达到符合国家GB4943安全标准和企业设备检验的“安全防护措施”的要求。在操作前须佩戴绝缘手套、绝缘脚垫等防护措施。 5.0接地电阻测试仪安全使用须知及注意事项 5.0.1该仪器接触的电源地线必须良好接地，依次保证人体安全和测量的精度。 5.0.2测试产品接地电阻值的时间应根据产品测试标准要求，一般情况测试完成后，尽快将“电流调节”旋钮调至“MIN”最下值位置，以免造成测试品或仪器烧坏。根据设备使用的要求，仪器在连续测试状态下，当输出电流大于20A时，测试所用（时间不能超过2分钟，以免造成该仪器的损坏。） 5.0.3操作人员一定要熟悉该测试仪的操作程序方可使用，在调试中不能随便调节其它按钮。
5.0.4该仪器应防止在干燥阴凉处，避免放在潮湿、强光直射的地方。 5.0.5接地电阻测试仪应由质检部负责使用保管；工程部负责产品使用监督。 5.0.6经常搞好仪器及测试桌的清洁，仪器的保养，确保仪器能处于良好的工作状态。 5.0.7本产品不得个人随意拆开，维修调适后应到相应的部门进行校准，检测后方可继续使用。 5.0.8当在测量的时候，如发现测试上的LED面板出现乱码时，请直接关闭电源，10秒后重新开机便可以解决。 5.0.9本仪器接地电阻测试仪330B缺省值：接地电阻判定值0.1Ω，定时时间为60S。 6.0测试前准备工作 6.0.1按检验规范或生产工艺检验标准准备仪器、备件等相关设备材料。 6.0.2插上设备电源插头，将面板电源开关置于关闭状态。 6.0.3将被测试的产品依次分开，清晰划分“产品待检测区”和“产品已检 测区”。 6.0.4对研发产品进行的耐压测试应配备、填写“产品试验测试记录表”。 7.0接地点测试仪操作流程
一般使用的是摇表测量 接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。 凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一 你搞错了，你所说的这种ZC25-3型表是兆欧表，是不能用来测接地电阻的，只能测某线路或设备间的绝缘电阻或其对地的绝缘电阻，因为绝缘电阻越大越好，所以用兆欧(1000000欧)，型号普遍都是为ZC25等 而接地电阻值是越小越好的，所以一般要求测能到0.01欧及以下，这种接地电阻仪型号一般为ZC29开头，上面一般有四个端子：C1、C2、P1、P2（还有一种三个端子，分别为E、P、C），其中C2和P2是连通的（带接地符号），直接接被测物接地极；然后P1端接20米线，拉直后将探针插入地下；C1端接40米线，拉直后要和接地极以及之前插入地下的探针在同一直线上，在这个位置插入第二根探针。
摇表的时候保持摇速120转/分，打好1x几，大转盘的一格就是几，转动大转盘使指针停在中间，大转盘上被箭头对准的数就是电阻值。 比如如打好1x0.1，大转盘上被箭头对准的数是2.2，电阻值就是为0.22欧。 摇表使用及接地电阻测试 收藏此信息打印该信息添加：佚名来源：未知 接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。 凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。以ZC29B-2型摇表测试方法如下： (1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
接地电阻测量原理 梁子斌 对从事地电学工作,对接地电阻的概念并不陌生，然并非能完全理解。这里想跟大家聊聊其概念和测量原理。 1.接地电阻概念，接地装置在输变电工程中是个特殊的项目，属隐蔽工程。对新安装的接地装置，它包括埋入地中直接与大地接触的金属导体,或称接地体,以及连接接地体与电气设备接地部分的接地线。为了确保其是否符合设计或规程要求必须经过检验才能正式投入运行。接地电阻就是当有电流由接地体流入土壤中将呈现有电阻，这就是接地电阻。 接地电阻本质是由土壤产生的电阻，是接地装置泄放电流时表现出来的电阻。由高斯定 理知道，在全空间中，一半径为Ｒ的导体球其接地电阻为ρ地＝ ρ ４πＲ ，如在地表无限半 空间中其接地电阻大一倍ρ地＝ ρ ２πＲ ，埋在地下某深度中，则在两者之间，对均匀介质， 也可以解析得到。还有不同形状的接地体，圆盘形、棍形，环形等都有公式可以计算。 其等效电路如下图：其中Ｕ为接地体对大地零电位参考点的电位差，Ｉ为流过接地体的电流Ｕ/Ｉ即为接地电阻。 接地电阻测量原理 看视很简单，通过电压的电流的测量就可以得到电阻值，可实际上并不容易。试想想，在工作现场去哪能找到大地零电位的参考点那？哎呀，有思路了，我们可以临时做一个啊，再做一个接地，可这临时的接地电阻值也不知道，我们可以知道这两个电阻之和，一个方程，两个位知数！好办，再加一个辅助接地电极，这样我们两两进行测量，三个方程，三个未知接地电阻，简单解方程就可以啦！呵呵，还不明白呀，看下面示意图。 我们分别将ＲＲ１，ＲＲ２，Ｒ１Ｒ２做环路供电，电压和电流我们都会测的，测得后容易得到Ｒ+Ｒ１，Ｒ+Ｒ２，Ｒ１+Ｒ２，更不用说现在都有万用表了，真接可以测出的，多大的阻值，万用表都能测得，别担心。接地电阻也和收音机里的电阻一样，道理没什么不同。好了，写方程吧。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.接地电阻测试仪操作规程 正式版
接地电阻测试仪操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加 施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事 项。文档可以直接使用，也可根据实际需要修订后使用。 一、使用方法： 1.接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟； 2.将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分； 3.按下仪器的测试键，仪器所显示数值即为该支架接地电阻值； 4.需做另一台样品试验时，按步骤2～3重复进行； 二、注意事项： 1．不要在放有易燃易爆品的地方使用
仪表； 2．打开电源前确保仪表已可靠接地； 3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试； 4．证测试夹弹性良好，否则会引起测量误差； 5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试； 6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数； 7．作前必须看懂使用说明书，有不明之处要咨询技术人员； 8．表出现故障，请咨询技术人员，不
官方网址：https://www.doczj.com/doc/1013116777.html, 尊敬的顾客 感谢您使用本公司GH-6500接地电阻测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。 我们的宗旨是不断地改进和完善公司的产 品，因此您所使用的仪器可能与使用说明书有少 许的差别。如果有改动的话，我们会用附页方式 告知，敬请谅解！您有不清楚之处，请与公司售 后服务部联络，我们定会满足您的要求。 由于输入输出端子、测试柱等均有可能带 电压，您在插拔测试线、电源插座时，会产生 电火花，小心电击，避免触电危险，注意人身 安全！ －1 －
◆慎重保证 本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的按合同执行。 ◆安全要求 请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。 注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。六、售后服务 凡购买此仪器的用户均享受以下的售后服务： 1、仪器自售出之日起一个月内，如有质量问题，由我公司免费更换新仪器，但用户不能自行拆机。 2、仪器一年内凡质量问题由我公司免费维修。 3、仪器使用超过一年，我公司负责长期维修，适当收取材料费。 4、若仪器出现故障，应请专职维修人员或寄回本公司修理，不得自行拆开仪表，否则造成自损我公司不负责任。 － 2 －－11 －
接地电阻测试仪使用说明书 ZC29B型 一、用途 ZC29B型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。 亦可测量低电阻导体的电阻值；还可测量土壤电阻率。 本仪表执行标准GB/T7676-1998《接地电阻表》国家标准。 二、规格及性能 1 100Ω1 1000Ω10 0.01 2、 3、相对湿度：≤80%。 4、准确度：3级。 5、摇把转速：每分钟150转。 6、倾斜影响：向任一方倾斜5°，指示值的改变不超过准确度的50%。 7、外磁场影响：对外磁场强度为0.4KA/m时，仪表指示值的改变不超过准确度的`100%。 8、绝缘电阻值：在温度为室温，相对温度不大于80%情况下，不小于20MΩ。 9、绝缘强度：线路与外壳间的绝缘能承受50Hz的正弦波交流电压0.5KV历时一分钟。 10、外形尺寸：l×b×h，mm：172×116×135。 11、重量：约定俗成2.4Kg。 三、结构和工作原理 1、结构： ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。全部机构装在塑壳内，外有皮壳便于携带。附件有辅助探棒导线等，装于附件袋内。 2、工作原理： 当民发电机摇柄以每分钟150转的速度转动时，产生105～115周的交流电，测试仪的两个E端经过5m导线接到被测物，P端钮和C端钮接到相应的 两根辅助探棒上。电流I 1由发电机出发经过R 5 ，电流探棒C′，大地，被测 物和电流互感器CT的一次绕组而回到发电机，由电流互感器二次绕组感应产 生I 2通过电位器R S 可使检流计到达零位。
因此，在标度盘满刻度为10，读数为N 时： 10 I 21N R I R S X ?=? 1012N R I I R S X ?= K I I =1 2 K=CT 电流互感器的电流比，ZC29-1电流比K=2.5,ZC29-2电流比K=1/4。 10 N R K R S X ?=∴ R X 即为被测接地电阻值。 四、 使用说明 接地电阻测量时的接线方式（如下图所示），具体操作步骤如下： 1、沿被测接地极E ′使电位探棒P ′和电流探棒C ′依直线彼此相距20m ，且电位探棒P ′系在E ′和C ′之间。 2、 E 端钮接5m 导线，P 端钮接20m 导线，C 端钮接40m 导线。 3、将仪表放置水平后检查检流计是否指零，否则可将零位调正器调节零位。 4、将“倍率标度”置于最大倍率慢慢转动发电机的摇把，同时旋动电位器刻度盘，使检流计指针指“0”。 5、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到每分钟150转。再转动电位器刻度盘，使检流计平衡，此时刻度盘的读数乘以倍率档即为被测接地电阻数值。 6、当刻度盘读数小于1时应将倍率开关置于较小倍率，重新调整高强度盘以得正确读数。 7、当测量小于1Ω的接地电阻时，应将2个E 端钮的连接片打开（如下图），分别用导线联接到被测接地体上，以消除测量时联结导线电阻的附加误差，操作步骤同上。
接地电阻测量方法 影响接地电阻的因素很多：接地极的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等。为了保证设备的良好接地，利用仪表对接地电阻进行测量是必不可少的，接地电阻的测量方法可分为：电压电流表法；比率计法；电桥法。按具体测量仪器及布极数可分为：手摇式地阻表法；钳形地阻表法；电压电流表法；三极法；四极法。在此主要介绍电压电流表法。 一、电压电流表法 电压电流表测量接地电阻法见图 4.图中的电流辅助极是用来与被测接地电极构成电流回路，电压辅助极是用来测得被测接地电位。采用该方法保证测量准确度的关键在于电流辅助极和电压辅助极的位置要选择适合。如在辅助电流极以前，电压表已有读数，说明存在外来干扰。 按DL475-92《接地装置工频物性参数的测量导则》规定，当大型接地装置如110kV 以上变电所接地网，或地网对角线D≥60m需要采用大电流测量，施加电流极上的工频电流应≥30A，以排除干扰减少误差。 （一） 电压电流三极直线法。电压电流三极直线法是指电流极和电压极沿直线布置，三极是：被测接地体、测量用电压极和电流极，其原理接线如图 5所示。一般d13=（4～5）D，d12=（0.5～0.6）d13，D为被测接地装置最大角线长度，点2可以认为是处于的零点位。根据测量导则（DL475-92），如d13取（4～5）D有困难，而接地装置周围的土壤电阻率又比较均匀时，d13可以取2Dd12取D值。测量步骤如下： ①按图4接线。 ②记录初始的电压值V0. ③通电后，记录电流值I1、电压值V1. ④将电压极沿接地体和电流极连接方向前后移动3次，每次移动的距离为d13的5%，记录每次移动后的电流和电压数值，取3次记录的电压和电流值的算术平均值，作为计算接地体的接地电阻的电压和电流值。 （二）电压电流三极三角形法。电极如图6所示布置，一般取d13=d12≥2D，夹角θ≈30度（或d23=1/2d12），测量步骤与电压电流三极直线法相同。 ④将电压极沿接地体和电流极连接方向前后移动3次，每次移动的距离为d13的5%，记录每次移动后的电流和电压数值，取3次记录的电压和电流值的算术平均值，作为计算接地体的接地电阻的电压和电流值。 二、手摇式地阻表测量原理 手摇式地阻表是一种较为传统的测量仪表，它的基本原理是采用三点式电压落差法，其测量手段是在被测地线接地极（暂称为X）一侧地上打入两根辅助测试极，要求这两根测试极位于被测地极的同一侧，三者基本在一条直线上，距被测地极较近的一根辅助测试极 （称为Y）距离被测地极20米左右，距被测地极较远的一根辅助测试极（称为Z）距离被测地极40米左右。测试时，按要求的转速转动摇把，测试仪通过内部磁电机产生电能，被测地极X和较远的辅助测试极（称为Z）之间“灌入”电
