压力变送器按照原理可以分为力平衡式、电容式、电感式、应变式和频率式等，当今流行的3051系列为电容式压力变送器，我这里有1151系列的资料，测量部分原理图和结构图如下：
变送器的测量部分将压力或差压信号转换成差动电容的变化信号是经过两个转换过程来实现的，一是压差-位移转换特性，二是位移-电容转换特性。图例如下：
变送器转换电路的作用是将测量部分的线性化输出信号转换成4-40mA直流信号，并送到负载，另外还可实现零点调整、量程调整、正负迁移、线性调整及阻尼调整等功能。变送器方框图如下：
DG型气体压力开关 使用说明书 ●请阅读和保持一个安全的地方 解释符号 ●, 1, 2, 3 ... = 功能 ? = 用法说明 所有工作必须在阅读操作说明后才能进行！ 警告！不正确的安装、调整、修改、操作或维护可能导致伤害或物质损失。使用前先阅读说明书。这个单位必须安装依照本条例的实施。 标准声明 We, the manufacturer, hereby declare that the products DG.., marked with product ID No. CE 0085AP0467, comply with the essential requirements of the following Directives: – 90/396/EEC in conjunction with EN 1854, – 73/23/EEC in conjunction with the relevant standards. The relevant products correspond to the type tested by the noti?ed body 0085. Comprehensive quality assurance is guaranteed by a certi?ed Quality System pursuant to DIN EN ISO 9001 according to annex II, para-graph 3 of Directive 90/396/EEC.Elster Kromschr?der GmbH, Osnabrück 测试 ?电源电压、环境温度和外壳——看类型的标签。
压力开关的工作原理及作用 导语：电子压力开关是通过高精度仪表放大器放大压力信号，通过高速MCU采集并处理数据，内置精密传感器进行补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。 压力开关的作用 电子压力开关是通过高精度仪表放大器放大压力信号，通过高速MCU采集并处理数据，内置精密传感器进行补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。因为调节方便灵活，安装简单，可以替代大部分使用液位开关的场合。 1、产品核心采用新型智能微处理芯片，功能实用性能稳定； 2、压力或液位可以根据自己的需要设置启动或停止； 3、LED显示当前压力或液位值； 4、四位LED的产品三个单位可以根据客户需要选择：Mpa、KG.F/CM2，PSI 5、两路继电器/两路光耦/带4-20mA/0-10V输出可以选择； 6、可以设置高低压力或液位报警点，并通过继电器或光耦输出给控制设备；输出双路继电器（单刀双掷）开关量； 7、采用高精度压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定可靠；调节无死区，可以在整个量程范围内任意设定继电器动作压力点；
8、使用按键调节动作压力，使用简便，更加灵活；防护等级：IP65，可以用在环境恶劣的场合。 压力开关工作原理 压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。 压力开关有机械式，电子式两大类。 电子压力开关是通过高精度仪表放大器放大压力信号，通过高速MCU采集并处理数据，内置精密传感器进行补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。因为调节方便灵活，安装简单，可以替代大部分使用液位开关的场合。
压力和差压变送器详细使用说明 （一）差压变送器原理与使用 本节根据实际使用中的差压变送器主要介绍电容式差压变送器。 1. 差压变送器原理 压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。 差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。 图1.1 测量转换电路 图1.2 差动电容结构 差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。中心可动极板与两侧固定极板构成两个平面型电容H C和L C。可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。隔离膜片的作用既传递压力，又避免电容极板受损。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。 2. 变送器的使用 （1）表压压力变送器的方向 低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。图1.3为低压侧压力口。 图1.3 低压侧压力口 （2）电气接线 ①拆下标记“FIELD TERMINALS”电子外壳。 ②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果，为了保证正确通讯，应使用24AWG或更高的电缆线。 ③用导管塞将变送器壳体上未使用的导管接口密封。 ④重新拧上表盖。 （3）电子室旋转 电子室可以旋转以便数字显示位于最好的观察位置。旋转时，先松开壳体旋转固定螺钉。 3. 投运和零点校验
差压变送器工作原理及常见故障分析 差压变送器工作原理及常见故障分析 差压变送器在工业自动化生产中对压力、压差流量的测最应用愈见广泛，生产中遇到的问题也越来越多，故障的及时判定分析和处理，对正在进行的生产来说是至关重要的。本文介绍日常维护中的经验和故障判定分析方法，供参考。 一、差压变送器工作原理 来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至洲量元件上，测最元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。差压变送器的几种应用测最方式： 1 ．与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量． 2 ．利用液体自身重力产生的压力差，测是液体的高度。 3 ．直接测量不同管道、魄休液体的压力差值。 二、差压变送器故障诊断方法 除了回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修等情况；以及观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等现象外，还应通过检测来诊断故障。 1 ．断路检侧：将怀疑有故障的部分与其他部分分割开来，查看故障是否消失，如果消失，则可确定故障在此处。否则可进行下一步查找，如：智能差压变送器不能正常Ha 性远程通讯，可将电源从仪表本体中断开 用现场另加电源的方法为变送器通电进行通讯，以查看是否叠加有约Zk - HZ 的电磁信号而干扰通讯。 2 ．短接检测：在保证安全的情况下，将相关部分回路直接短接，如：差压变送器输出值偏小，可将导压管断开，从一次取压阀外将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路有无堵、漏及连通性。 3 ．替换检测：更换怀疑有故障的部分，判断故障部位。如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。 4 ．分部检侧：将测皿回路分割成几个部分（如：供电电源、信号输出、信号变送、信号检测），按各部分分别检查，由简至繁，由表及里，缩小范围，找出故障位置。 三、常见故障检修 1 ．输出过大的可能原因和解决方法： ( l ）导压管。检查导压管是否泄漏或堵塞；检查截止阀是否全开；检查气体导压管内是否有液体，液体导压管内是否有气休；检查变送器压力容室内有无沉积物. ( 2 ）变送器的电气连接。检查变送器的传感器组件连接情况．保证接插件接触处清洁；检查8 号插针是否可靠接表壳地. ． ( 3 ）变送器电路故障。用备用电路板代换检查、判断有故障的电路板及更换有故障的电路板. ( 4 ）检查电源的输出是否符合所需的电压值. 2 ．输出过小或无输出的可能原因和解决方法： ( 1 ）导压管。检查导压管是否泄漏或堵塞；检查液体导压管内是否有气体；检查变送器压力容室内有无沉积物；检查截止阀是否开全，平衡阀是否关严。 ( 2 ）变送器的电气连接。检查变送器传感器组件的引出线是否短接；保证接插件接触处清洁；检查各调节螺钉是否在控制范围内。
C Y D K102智能压力开 关说明书
智能压力开关使用说明 一、概述 CYDK102系列智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制 二、特点 ◆4位数字显示当前压力值。（正常应用） ◆按压力预设开关点和延滞切换输出 ◆开关量可在零点到满度之间任意设定 ◆外壳设有节点动作发光二级管，便于观察 ◆按键调校及现场设置各种参数，操作方便. ◆2路开关量输出，带载能力1.2A ◆模拟量输出（4～20mA）（可选） 三、技术参数
四．安装 4.1电气连接： 1（红色）电源＋ 2（黑色）电源- 3(白): 模拟输出 4(兰色): 开关1 5(绿色) 开关2 4.2壳体结构： 控制范围-0.1…0~0.01…100MPa 控制精度≤±0.5%FS 稳定性≤±0.5% /年显示精度±0.1%FS 显示方式4位0.36"数码管2个LED灯显示范围-1999~9999 电源范围24V±20% 电源影响≤±0.1%FS 最大功耗< 3W 引线方式M12工业连接器 输出模式两路开关量＋一路模拟量负载容量<24V1.2A 防护等级IP65 开关寿命>1000000次 环境温度-25℃~70℃介质温度-25℃～85℃ 存储温度-25℃～85℃相对湿度0~80%
压力变送器说明书-CAL-FENGHAI.-(YICAI)-Company One1
YBY-1 压力变送器 使用说明书 青岛奥博仪表设备有限公司
目录 一.概述……………………………………………… 二.工作原理与特点 (1) 三 .技术指标 (1) 四 .接线及安装 (2) 五. 调整 (5) 六. 注意事项 (6)
一、概述： 本压力变送器是依据《JJG882-2004中华人民共和国国家计量检定规程--压力变送器》，同时以《JB/中华人民共和国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器》为产品标准以Ⅲ型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4～20mA标准信号，可与多种仪表相配套。因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。 二、工作原理与特点 1、本变送器的传感元件是扩散硅力敏器件。这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。当受到外力作用时，电桥失去平衡。当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4～20mA标准信号输出，便于远距离传送。 2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。输出的标准电流信号，实现远距离传输便于用户便用。因此，本变送器是过程控制中的理想仪表。 三、技术指标： 1.量程：0～；0～; 0～60MPa。 2.基本误差：≤% 3.反映时间：＜500mS 4.电源：24VDC±5% 5.输出：4～20mADC 6.负载电阻：≤350Ω 7.被测介质温度：-10～60℃ 8.重量：约㎏ 1
压力开关的工作原理 压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出警报或控制信号。 压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。 压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。 开关元件有磁性开关、水银开关、微动开关等。 压力开关的开关形式有常开式和常闭式两种。 精度：表示设备精准程度的值，包括线性度、公差、迟滞、重复性等。目前长野的压力开关最高精度可达到±0.5%F.S，型号为CB33。 最大压力（Max.P）：压力范围的最大值。 满量程（F.S）：压力范围最大值和最小值的差值。 接断差（死区）：是指开关设定动作值和复位值的差值，例如当设定、值为1MPa，实际复位值为0.9MPa时，接断差为0.1MPa。
作温度：是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。一般压力开关推荐工作温度范围为-5~400C，若介质温度过高时，可考虑加附件虹吸管（灌状），达到降温的目的。 S.P.D.T（单刀双掷）：由一个常开、一个常闭触点和一个公共端构成。 D.P.D.T（双刀双掷）：由一个对称的左、右公共端，两组常开、常闭端子构成。 上限一接点（常开）：压力上升到设定值时，接点动作，回路导通。 下限一接点（常闭）：亚力下降到设定值时，接点动作，回路导通。 上下限两接点HL：是上限式和下限式的组合，分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。 上限2接点：合并了两个上限形式，分为分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。 下限2接点：合并了两个下限形式，分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定，双回路）两种类型。

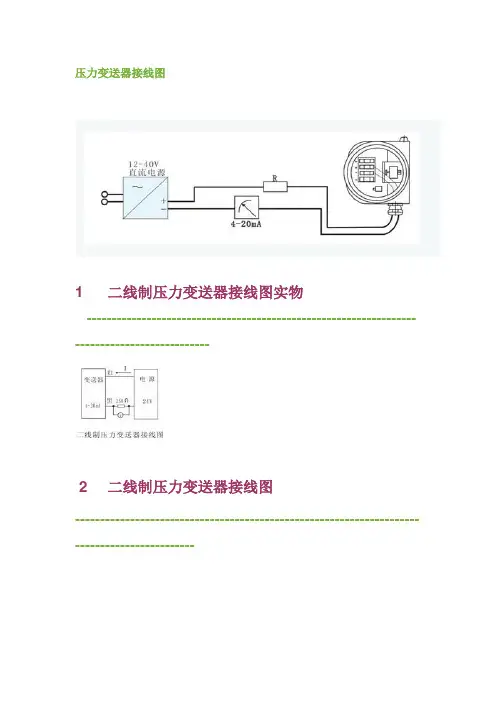

压力变送器接线图 1 二线制压力变送器接线图实物 --------------------------------------------------------------------------------------------- 2 二线制压力变送器接线图 ---------------------------------------------------------------------------------------------
3 三线制压力变送器接线图 ---------------------------------------------------------------------------------------------- 卸下变送器接线端的旋盖，可以看到如图所示的接线端子。 -----------------------------------------------------------------------------------------------
4 四线制压力变送器接线图 若选配了现场显示表头，则接线端子在现场显示器的后端，接线时请先将现场显示器卸下（注意要小心，以免将显示器的连线拉断）即可露出如图 1 所示的接线端子。其中为现场显示表头。 ----------------------------------------------------------------------------------------------------- 5 调零和调满的使用 压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行调整，在没有标准压力源的情况下禁止调节满程电位器，否则会严重影响变送器的精度。 ---------------------------------------------------------------------------------------------
罗斯蒙特3051 智能型压力变送器 工作原理 工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给中心的灌充液，中心灌充液将压力传递到δ- 室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压差而变化（对于GP表压变送器，大气压力如同施加传感膜片的低压则一样，AP绝压变送器低压侧始终保持一个参考电压）。传感膜片的最大位移量为0.004英寸（0.10毫米）且位移量与压力成正比，两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间的电容的差值被转换成相应的电流，电压或数字HATR输出信号。 线路板模块 变送器线路板模块采用专用集成电路（ASICS）和表面封装技术。 线路块接收来自传感器膜头的数字信号和修正系数后，对信号进行修正和显性化。线路板模块的输出部分将数字信号转换成一个模拟信号输出，并可与HATR手操器通讯。可选的夜晶表头插入线路板上，可
显示以压力工程单位或百分比为单位的数字输出。夜晶表头适用于标准变送器和低功耗变送器。 数据组态 组态数据存贮在变送器线路板上的永久性EEPROM存贮器中。变送器断电数据仍能保存，因此变送器一通电力可以工作。 数/模转换和信号传送 过程变量以数字方式存贮，可进行精确的修正和工程单位转换，之后经修正的数据被转换成一个模拟输出信号。HATR手操器存取传感器的数字信号，而不需要数/模转换从而达到更高精度。 通讯模式 1151型智能变送器采用HATR协议通讯，该协议采用工业标准bell202频移键控（FSK）技术，将一个高频信号叠加在电流输出信号上实现远程通讯。而不影响回路的一致性。 软件功能 HATR协议使用户很容易对1151智能型压力变送器进行组态，测试和具体设置。 组态 1151智能型可以很容易地用HATR手操器进行组态。组态包括两个方面。第一，对变送器可操作参数的设置，包括设置：·零点和量程设置点 ·线性或平方根输出 ·阻尼
压力开关说明书 产品作用： 压力开关用于测量流经管道的液体(水及氟化处理的制冷剂)或空气的压力状态，其典型应用是显示压力与控制压力。 ●机械寿命≥10万次(参考值JC系列≥40万次) ●设定值调整:当设定值精度要求不高时,可根据控制器标度尺和系统中的压力表进行调试,当设定值要求较高时,请用专用压力校验仪和精密压力表进行调试。 压力开关内部安装有一个高灵敏度的单刀双掷接近开关。开关可设定二个切换值，通常称为上限切换值和下限切换值。 具体调试方法： 1. 压力开关顶部的右侧调节螺丝是直接调节上限切换值； 2. 压力开关顶部的左侧调节螺丝是调节开关压差； 3. 它们的关系是：上限切换值-开关压差=下限切换值 即：上限切换值可以直接在标尺上调节下限切换值要通过1～3操作来调节 *例如：（高压保护器的用法） 要求被控介质的压力保持在0.5～0.8Mpa之间。 1. 选用设定值范围在0.1～1.0Mpa的压力控制器（JC-210，HNS-210） 2. 旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.8Mpa（8kg或8bar）处，此值为上限切换值。 3. 旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.3Mpa， 下限切换值=上限切换值-开关压差=0.8-0.3=0.5，此值为下限切换值。 4. 将控制器的接线端子接入被控的电气回路。 请注意：①为公共接线。③为常开端输出。⑤为常闭端输出。 高压保护，请连接①⑤，在正常升压时，①-⑤接通（①-③不通）。压力升到设定上限时即0.8Mpa处，①-⑤不通（①-③接通）。压力下降时，此时①-③接通，压力下降到下限设定点即0.3Mpa处时。又切换为①- ⑤接通（①-③不通）。降压停止，压力回升，则自动循环。 5. 接通电源，让被控介质（水、气）压力上升。请注意观察调正，使压力开关的设定值与压力表指示一致，（如压力升至上限设定时，开关尚未动作，即旋动压力调节螺丝，微调到切换动作，并再次重复验证一次）并作下限验证，过程同上。（反复验证几次）用红漆固定压力开关铁壳顶部的压力调节螺丝和压差调节螺丝。*例如：（低压保护器的用法） 用户的正常水压为0.25Mpa要求当水压低于0.1Mpa，压力开关要关闭水泵。 1. 选用JC-203或HNS-203。（也可选用JC-206或NHS-206）。即控制值0～3kg范围。 2. 旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.15Mpa处，此值为上限切换值。
压力变送器的工作原理 压力变送器的工作原理 压力变送器主要由测压元件传感器（也称作压力传感器）、放大电路和支持结构件三类组成。它能将测压元件传感器测量到的气体、液体等物理压力参数变化转换成电信号(如4~20mA等)，以提供指示报警仪、记载仪、调理器等二次仪表进行显示、指示和调整。 压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转换为成4～20mA 信号输出。 压差变送器也称差压变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。它能将接收的气体、液体等压力差信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。 差压变送器根据测压范围可分成一般压力变送器（0.001MPa～20MPA）和微差压变送器（0～30kPa）两种。 差压变送器的测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。由于硅材料的强性极佳，所以输出信号的线性度及变差指标均很高。工作时，压力变送器将被测物理量转换成mV级的 电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。 压力传感器工作原理 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1 、应变片压力传感器原理与应用 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式
概述 本说明书是关于SOR 压力开关在安装、过程联接、 电气联接和调校方面的说明，此种形式压力开关不 推荐用于存在高冲击压且高频率循环的高液压工作 场合。 注意：如果您发现某台开关有损坏，请尽快与工厂 或SOR 产品当地服务代表联系，以获得返修登记号 码，如果该产品无法返回工厂维修，应由授权的产 品服务代表提供现场服务，请与工厂或SOR 公司当 地服务代表联系技术支持事宜。 设计与规范的改动请恕不另行通知。 电气联接 警告：在危险环境下开启防爆型开关，在盖移动前一定要保证电源已被断开，否则会导致严重的个人伤害和巨大的工厂损毁。 在开关壳内防置过多的导线或不当的联接可能会防碍开关正常的工作。 第1页/ 2页 ISO 9001质量体系认证 真空开关（接线图解） 当设定点为真空时，参 照图一 当设定点为正压时，参照图二 图一 图二 兰(公用） 黑（常开） 红(常闭) 绿（地线） 兰(公用） 黑（常开） 红(常闭) 黄(公用2) 棕(常开2) 桔红(常闭2） 绿（地线） 导线颜色标识 压力开关 使用说明书
安装 1.用两个适当长度的1/4英寸螺栓，牢固地将开关外壳通过安装孔与仪表架或安装柱装配 在一起。 2.不推荐通压力接口或电气接口的在线安装。 3.建议安装位置为电气接口竖直向下，以避免收集冷凝液，尽管如此，开关仍可全位置安 装。 保证导线的电气性能符合所有应用的国家和场合，并且根据相关国家和场合的安全要求安装产品。 过程联接 采用两个扳手安全地将引压管与压力接口联接：一个扳手夹住六角形压力接口，另一个扳手旋紧引压管或管接头。 重要：小心勿使压力接口松，压力接头从壳体上脱落。 警告：将外壳安装平板表面可能会导致外壳受到扭力，从而使压力开关不能正常工作。 调校 警告：在工厂开关元素已在壳体内被精确定位，开关触点行程也已调至最佳状态，任何现场的不当移动和替换都会降低精度，导致开关不能正常工作，除非工厂认为程序是允许的。 常规开关（回程差固定型） 使用3/4英寸英寸开口扳手，顺时针旋六角形调节螺母可升高设定值；逆时针则减小设定值。从调节螺母上表面垂直读出壳体内表面贴的调节范围所示值，即可得到粗略设定值，若要求精确设定值，则需标准压力源，连续校验仪和0.25%精度的压力表。 回程差可调型开关 使用常规开关调校方法（上述）设定希望的降压设定点，升压设定点可转动开关元件上的白色拨轮来设定。设在A为最小回程差；设在F为最大回程差；调节量超过E点会影响精度。 参考尺寸图见SOR样本(Form 216)。精确尺寸图，请联络工厂。 第2页/ 2页ISO 9001质量体系认证
压力开关工作原理是：外机械力通过传动元件（按销、按钮、杠杆、滚轮等）将力作用于动作簧片上，并将能量积聚到临界点后，产生瞬时动作，使动作簧片末端的动触点与定触点快速接通或断开。当传动元件上的作用力移去后，动作簧片产生反向动作力，当传动元件反向行程达到簧片的动作临界点后，瞬时完成反向动作。微动开关的触点间距小、动作行程短、按动力小、通断迅速。其动触点的动作速度与传动元件动作速度无关。微动开关以按销式为基本型，可派生按钮短行程式、按钮大行程式、按钮特大行程式、滚轮按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等等。微动开关在电子设备及其他设备中用于需频繁换接电路的自动控制及安全保护等装置中。微动开关分为大型、中型、小型，按不同的需要分有可以有防水型（放在液体环境中使用）和普通型，开关连接两个线路，为电器、机器等提供通断电控制，广泛应用在鼠标，家用电器，工业机械，摩托车等地方，开关虽小，但起着不可替代的作用。有的也称触点开关，就是一种由物体的位移来决定电路通断的开关，压力开关在日常生活中我们最易碰到的例子就是冰箱了。不知你注意到没有，当你打开冰箱时，冰箱里面的灯就会亮了起来，而关上门就又熄灭了，这是因为门框上有个开关，被门压紧时灯的电路断开，门一开就放松了，于是就自动把电路闭合使灯点亮。这个开关就是行程开关。 行程开关又称限位开关,可以安装在相对静止的物体上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。 行程开关的应用方面很多，很多电器里面都有它的身影。那这么简单的开关能起什么作用呢？它主要是起连锁保护的作用。最常见的例子莫过于其在洗衣机和录音机中的应用了。 在洗衣机的脱水（甩干）过程中转速很高，如果此时有人由于疏忽打开洗衣机的门或盖后，再把手伸进去，很容易对人造成伤害，为了避免这种事故的发生，在洗衣机的门或盖上装了个电接点，一旦有人开启洗衣机的门或盖时，就自动把电机断电，甚至还要靠机械办法联动，使门或盖一打开就立刻“刹车”，强迫转动着的部件停下来，免得伤害人身。 行程开关真正的用武之地是在工业上，在那里它与其它设备配合，组成更复杂的自动化设备。机床上有很多这样的行程开关，用它控制工件运动或自动进刀的行程，避免发生碰撞事故。有时利用行程开关使被控物体在规定的两个位置之间自动换向，从而得到不断的往复运动。比如自动运料的小车到达终点碰着行程开关，接通了翻车机构，就把车里的物料翻倒出来，并且退回到起点。到达起点之后又碰着起点的行程开关，把装料机构的电路接通，开始自动装车。总是这样下去，就成了一套自动生产线，用不着人管，压力传感器日以继夜地工作，节省了人的体力劳动。空压机压力开关工作原理 压力开关用在空压机上面主要是来调节空压机的起停状态,通过调节储气罐内的压力来让空压机停机休息,对机器有保养作用.在空压机工厂调试的时候,根据客户需要调节到指定压力,然后设定一个压差.例如,压缩机开始启动,向储气罐打气,到压力10kg的时候,空压机停机或者卸载,当压力到7kg的时候空压机又开始启动,此间有一个压力差,这个过程就可以让压缩机休息一下,达到保护空压机的作用。由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。由於气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由於气缸容积的缩小，压缩空气经过排气阀的作用，经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa时由压力开关控制而自动停机。当储气罐压力降至0.5－－0.6MPa时压力开关自动联接启动。温度开关的结构 对于不同的温度测量范围，应选用结构不同的温度开关，在0℃～100℃的温度范围内，通常采用固体膨胀式的温度开关，在100℃～250℃的温度范围内，大多采用气体膨胀式温度开关，对于250℃以上的温度范围，则只能采用热电偶或热电阻温度计，经过测量变送
一、1151压力变送器工作原理 被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ 1151压力变送器原理图 元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图 二、电气原理图 1151压力变松电气原理图 三、主要特点 电容式变送器有下列特点 1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜 2.采用二线制工作方式 3.敏感元件采用固体化结构，小型坚固，抗振能力强 4.主要部件可与1151同类产品进行互换， 5.关键零部件、电子元件及接插件均采用国际上高质量产品。本系列产品可靠性好，质量稳定，故障率少。 6.正迁移可达500%，负迁移可达600%(最小量程时) 7.阻尼可调 电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般
结构尺寸 八、1151变送器典型安装 变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。 变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。转动接头，可以改变其接孔的中心距离为5lmm,54mm,57mm三种尺寸。 为了确保接头密封，在固紧时应按下面步骤操作:两只紧固螺栓应交替用板手均匀拧紧，其最后拧紧力距大约为40N.m(29fs-bs)，切勿一次拧紧某一只螺栓。有时为了安装上的方便，变送器本体上的压力容室可转动。只要压力容室处于垂直面，则变送器木体的转动不会产生零位的变化。如果压力容室水平安装时(例如在垂直管道上测量流量时)，则必须消除由于导压管高度不同而引起的液柱压力的影响。即重新调零位。 九、变送器的型号命名
电压力锅的原理与维修实例（附图） 一、锅盖漏气 1.故障分析： 1)将锅胆内加入1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。 2)当在指示灯跳到“保温”后。观察在加热过程中锅盖四周及顶部是否有漏气现象。（压力阀处有少量气体漏出属正常现象） 2.故障的排除及维修方法 1)将锅内压力卸掉后，将锅盖取下。 2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。如有，则更换密封圈。 3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。 4)将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为12.9～12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。 二、限压阀漏气 1.故障分析 1)将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。 2)当在指示灯跳到“保温”后。观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。 2.故障排除及维修方法 1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062～0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。 2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。 3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压
压力变送器的原理安装和 使用 This model paper was revised by the Standardization Office on December 10, 2020
压力变送器的安装及使用 压力是重要的工业参数之一, 正确测量和控制压力对保证生产工艺过程的安全性和经济性有重要意义。压力及差压的测量还广泛地应用在流量和液位的测量中。压力变送器的任务是将检测出来的非电量（物理量）大小转换为相应的电信号，传输到显示仪表中进行监视和控制，将非电量转换为电量的方法有： 1电容式压力变送器 2扩散硅压阻变送器 3电感式变送器 4振弦式变送器 20世纪80年代中末期，国内开始引进国外生产的压力变送器，主要是非智能的，在选购变送器时，要根据生产工艺过程的不同压力检测点的压力，来选择不同压力变送器的量程，由于被测压力点数量多，订货时，所定压力变送器的规格多，同时，在备件上造成很大的资金积压。由于早期的压力变送器没有微处理器进行各种性能的补偿，容易受到环境的影响，造成仪表的漂移和测量不准确。 美国霍尼韦尔（HONEYWELL）公司于1983年独家率先向全世界推出智能化现场仪表ST3000 100系列全智能压力变送器，这是对传统现场仪表的一次深刻变革！它为工业自动化仪表及其系统应用，向更高层次的发展奠定了基础，全智能变送器的问世，开创了现场仪表的新纪元。 美国霍尼韦尔公司在92年4月向中国推出了ST3000/900系列全智能变送器，它具有数字式全智能变送器的全部优越性能，而价格接近传统模拟式常规变送器。97年底，霍尼韦尔公司又推出可测高温的压力变送器，现场环境温度最高可达150℃。通过使用专用的手操器，可以对运行中的变送器进行零点、量程、变送器的工作温度、使用单位等很多参
机械式压力开关 型号：MD-S700 量程：0-25Bar 设定压力：10Bar 产品材质：不锈钢 量程：ZG1/4 出厂日期： 检验人员： 在使用本压力开关之前必须详细阅读此压力开关的有关资料和操作说明。 该系列压力开关为机械式压力开关，当流体压力作用在感压力元器件，使之产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出。 该系列压力开关内部采用全不锈钢感压膜片，它的特点是使用方便，工作稳定，机械寿命长。用户可通过随产品的附件工具设置控制点，或者是出厂时要求我厂预设好压力控制点。 该系列产品应用广泛，特别适合自动化设备配套，矿山机械等应用机械的压力控制及保护。 一.产品参数 产品量程0~0.2...1230Bar (根据客户选择不同，量程有差异) 设定压力0~0.2...600Bar (根据产品的量程不同，设定范围有差异) 测量介质水、油、气体等对不锈钢无腐蚀的流体 电气触点镀银 设定延时膜片式约为10% 活塞式约为15% 最高行程90次/秒 工作温度-20℃~80℃ 机械寿命106 次 认证方式CE认证 重量60g 电气特性 可变式开关逻辑：常开和常闭 电源保护：根据DIN 40050标准 电源连接：根据DIN 43650标准 接线保护反极性和短路保护 安装接口G1/4 G1/2 或用户定制 材质不锈钢
二．连线方法 端子 定义 最大载荷 红色 报警公共端（COM 端） DC42V1A DC125V0.2A AC42V3A AC125V3A 黑色 报警常开端（NO 端） 蓝色 报警常闭端（NC 端） 连线前必须确定使用电路中的电流电压是否超过压力开关的额定载荷！ 连线时，必须切断电源以免造成人身伤害和产品的损坏！ 三．尺寸图及电气连接图 *因防爆等级及客户要求不同，外形有差异。 四．注意事项 1.不得施加超过产品额定承载的压力！ 2.不得通过超过产品额定承载的电流及电压！ 3.不得测量对不锈钢或铜有腐蚀的介质！ 4.不得带电连线或调节压力设定点！ 5.强烈的碰撞可能会影响设定值，甚至会损坏产品。 6.防爆型产品在连线完成后，必须安装好产品的接头外壳及防护罩。 ★ 因客户所订购的产品不同，本使用说明书可能有部分参数或内容与客户所收到的产品略微不 同，本说明书仅供参考，如发现问题，请与供应商联系。
室内消火栓系统如何设定压力开关的压力室内消火栓系统通常采用常高压系统或设置用于初期火灾的高位消防水箱的临时高压系统；对于临时高压系统，根据高位消防水箱的设置高度，可分为高位消防水箱的最低水位满足最不利点处消火栓栓口静水压力的独立供水系统（以下简称“独立供水系统”）及在不能满足前述条件下的高位消防水箱与稳压泵相结合的联合供水系统（以下简称“联合供水系统”），对应的系统示意见图1。示意图中，按照“水消规”的要求，压力开关设置在消防泵的供水主干管上，流量开关设置于高位消防水箱的出水总管上。 图一供水系统示意图
常高压系统内无消防泵，不需要配置压力开关。 对于图1a独立供水系统，高位消防水箱补水管的管径不小于 DN32，在通常使用的1 m/s的设计流速条件下，其供水能力为1 L/s，基本满足系统泄漏量的要求，高位消防水箱内满足其规定的最小有效容量的水位基本是不变的。因初期火灾消防用水量的需要，其水位必然下降，系统内消防泵出水干管上压力开关设置点处的压力相应地下降；“水消规”规定，不同的建筑条件下，最不利点处消火栓栓口的动压不应小于0.25 MPa或0.35 MPa，在高位消防水箱供水的情况下，栓口的动压不能满足规范的要求，需要启动消防泵，因此高位消防水箱满水时系统内压力开关设置点处的压力H1可作为消防泵是否需要自动启动的设定压力。为避免非消防条件下，高位消防水箱满水位的正常波动引起压力开关设置点处压力的变化，造成消防泵的误启动，需在高位消防水箱满足其规定的最小有效容量的基础上增设必要的波动水位H2，非消防时压力开关设置处的压力介于H1与（H1+H2）之间。 对于图1b联合供水系统，压力开关设定压力主要依据“稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水 压力应大于0.15 MPa”的要求来确定。联合供水系统最不利点处消火栓栓口的静水压力应大于0.15 MPa，如稳压泵不能维持其最小压力，说明系统的出水量已超过稳压泵的设计流量，需要启动消防泵来供水，那么可以将最不利点处消火栓栓口0.15 MPa的静水压力作为整个系统是稳压泵工作还是消防泵工作的临界压力，消防泵出水干管上压力开关设置点所对应的压力通过两者的几何高差H确定为（H+0.15）MPa，
压力传感器/变送器接线问题 对于新买的压力传感器/变送器，很多初用者在传感器/变送器的接线问题 上都很纠结，担心接错以后，会导致传感器/变送器损坏，影响测量的准确性。本篇文章就压力传感器/变送器接线问题跟大家探讨下，教大家如何处理二线制、三线制和四线制传感器/变送器的接线问题。 现如今常用的压力变送器都是两线的，加带电源隔离器，输出为4～20mA 信号，变送器有二个输入端一个接给定信号，另一个接压力反馈信号。那么正 确的安装方法是：压力变送器一般输出的信号是电流4-20MA，0-20MA，或电 压0-5V，1-5V，0-10V等，通常电流型的是二线或四线制，电压的三线制输出。目前市的变送器很多是没有24VDC供电电源的，大部份是10V，有些功耗较 大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。这样变 送器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。电流型四线制接 线方式：电源+==供电+；电源-==供电-；信号+==反馈+，信号-==反馈-。电流型二线制接比方式：电源+==供电+；信号+==反馈+，供电-==反馈-，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～20mA+，4～20mA-接24V-就可以，可能中间有端子，要看一下 回路图。。电压型三线制接线方式：电源+==供电+；电源-（信号-）==供电-； 信号+==反馈+，电源-（信号-）。 以上为通用的压力传感器/变送器的接线方法，如果大家仍然还有疑问，可以与提供产品的厂家联系或与传感器之家技术人员联系，一步步教你怎么解决传 感器/变送器接线问题。 tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
电容式压力变送器工作原理 1、主要特点 1151系列智能电容式变送器除了一般电容式变送器的固有特点外，还具有如下特点： ·智能电子部件仅由一块组成 ·量程比15：1或10：1 ·0-0.6－0-42000KPa ·就地按鍵调整量程和零点·可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表 ·符合HART协议，可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号 ·在采用HART协议的分散控制系统中同主机进行双向通讯 ·具有自诊断和远传诊断功能 ·带有EEPROM，不怕断电丢失数据 2、工作原理 被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离 片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通
过振荡和解调环节，转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器 相同，所不同的是低压室压力是大气压或真空。 A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送 器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运 算，以及诊断和数字通信。 本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。 D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存 在EEPROM内，即使断电也保存完整。 数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接 接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。 通信的类型为移频鍵控FSK 技术并依据BeII202标准。
