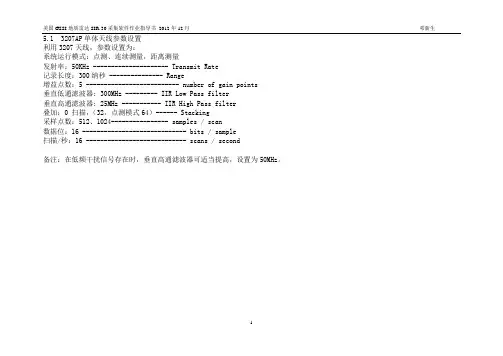

5.1 3207AP单体天线参数设置
利用3207天线，参数设置为：
系统运行模式：点测、连续测量，距离测量
发射率：50KHz --------------------- Transmit Rate
记录长度：300纳秒 --------------- Range
增益点数：5 -------------------------- number of gain points
垂直低通滤波器: 300MHz --------- IIR Low Pass filter
垂直高通滤波器: 25MHz ----------- IIR High Pass filter
叠加：0 扫描，（32，点测模式64）------ Stacking
采样点数：512、1024---------------- samples / scan
数据位：16 ----------------------------- bits / sample
扫描/秒：16 ---------------------------- scans / second
备注：在低频干扰信号存在时，垂直高通滤波器可适当提高，设置为50MHz。
地质雷达是目前分辨率最高的工程地球物理方法，在工程质量检测、场地勘察中被广泛采用，近年来也被用于隧道超前地质预报工作。地质雷达能发现掌子面前方地层的变化，对于断裂带特别是含水带、破碎带有较高的识别能力。在深埋隧道和富水地层以及溶洞发育地区，地质雷达是一个很好的预报手段。 1、基本原理 探地雷达是一种用于确定地下介质分布情况的高频电磁技术，基于地下介质的电性差异，探地雷达通过一个天线发射高频电磁波，另一个天线接收地下介质反射的电磁波，并对接收到的信号进行处理、分析、解译。其详细工作过程是：由置于地面的天线向地下发射一高频电磁脉冲，当其在地下传播过程中遇到不同电性（主要是相对介电常数）界面时，电磁波一部分发生折射透过界面继续传播，另一部分发生反射折向地面，被接收天线接收，并由主机记录，在更深处的界面，电磁波同样发生反射与折射，直到能量被完全吸收为止。反射波从被发射天线发射到被接收天线接收的时间称为双程走时t，当求得地下介质的波速时，可根据测到的精确t值折半乘以波速求得目标体的位置或埋深，同时结合各反射波组的波幅与频率特征可以得到探地雷达的波形图像，从而了解场地内目标体的分布情况。
一般，岩体、混凝土等的物质的相对介电常数为4—8，空气相对介电常数为1，而水体的相对介电常数高达81，差异较大，如在探测范围内存在水体、溶洞、断层破碎带，则会在雷达波形图中形成强烈的反射波信号，再经后期处理，能够得到较为清晰的波形异常图。 在众多地质超前预报手段中，使用探地雷达预报属于短期预报手段，预报距离与围岩电性参数、测试环境干扰强弱有关。一般，探地雷达预报距离在15~35米。 2、探地雷达在勘查中的基本参数 ①数电磁脉冲波旅行时
地质雷达的应用领域 探地雷达(Ground Penetrating Radar，简称GPR)，又称地质雷达，是近些年发展起来的高效的浅层地球物理探测新技术，它利用主频为数十兆赫至千兆赫兹波段的电磁波，以宽频带短脉冲的形式，由地面通过天线发射器发送至地下，经地下目的体或地层的界面反射后返回地面，为雷达天线接受器所接受，通过对所接受的雷达信号进行处理和图像解译，达到探测前方目的体的目的。与传统的地球物理方法相比，探地雷达最大的优点就是具有快速便捷、探测精度高以及对原物体无破坏作用。因此，探地雷达在道路建设和公路质量检测领域已逐渐被认识到并广泛应用起来。 地质雷达自上世纪70年代开始应用至今将近30年了，其应用领域逐渐扩大，在考古、建筑、铁路、公路、水利、电力、采矿、航空各领域都有重要的应用，解决场地勘查、线路选择、工程质量检测、病害诊断、超前预报、地质构造研究等问题。在工程地球物理领域有多种探测方法，包括反射地震、地震CT、高密度电法、地震面波和地质雷达等，其中地质雷达的分辨率最高，而且图象直观，使用方便，所以很受工程界信赖和欢迎。 1.1 工程场地勘察 地质雷达最早用于工程场地勘查，解决松散层厚度分布，基岩风化层分布，以及节理带断裂带等问题。有时也用于研究地下水分布，普查地下溶洞、人工洞室等。在粘土补发育的地区，探查深度可达20m以上，效果很好。 1.2 埋设物与考古探察 考古是地质雷达应较早的领域，在欧洲有成功的实例，如意大利罗马遗址考古、中国长江三峡库区考古等项目都应用了雷达技术。利用雷达探测古建筑基础、地下洞室、金属物品等。在现今城市改造中，有时也需要了解地下管网，如电力管线、热力管线、上下水管线、输气管线、通信电缆等，这对于地质雷实是很容易的。目前地质雷达为地下管线探测发展了
地质雷达法检测操作规程 1、地质雷达法适用范围 地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。 2、地质雷达主机技术指标： （1）系统增益不低于150dB； （2）信噪比不低于60dB； （3）采样间隔一般不大于、A/D模数转换不低于16位； （4）计时误差小于1ns； （5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒； （6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能； （7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。 3、地质雷达应符合下列要求： （1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。 （2）测线经过的表面相对平缓、无障碍、易于天线移动。 （3）避开高电导屏蔽层或大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为： （1）具有屏蔽功能； （2）最大探测深度应大于2m； （3）垂直分辨率应高于2cm。 5、现场检测 （1）测线布置 1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。一般情况线距8～12m；采用点测时每断面不少于6点。检测中发现不合格地段应加密测线或测点。 2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。需确定回填空洞规模和范围时，应加密测线和测点。 3、三线隧道应在隧道拱顶部位增加2条测线。 4、测线每5～10m应有一历程标记。 （2）介质参数的标定： 检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。当隧道长度大于3km、衬砌材料或含水率变化较大时，应适当增加标定点数。
控制软件说明书 PC端软件FTM 安装及应用 系统运行环境： 操作系统中英文Windows 98/2000/ NT/XP/WIN7/ Vista， 最低配置 CPU：奔腾133Mhz 内存：128MB 显示卡：标准VGA，256色显示模式以上 硬盘：典型安装 10M 串行通讯口：标准RS232通讯接口或其兼容型号。 其它设备：鼠标器 开始系统 系统运行前，确保下列连线正常： 1：运行本软件的计算机的RS232线已正确连接至控制器。 2：相关控制器的信号线，电源线已连接正确； 系统运行步骤： 1：打开控制器电源，控制电源指示灯将亮起。 绿色，代表处于开机运行状态；橙色代表待机状态。 2. 运行本软件 找到控制软件文件夹，点击FWM.exe运行。出现程序操作界面：
根据安装软件版本不同，上图示例中的界面及其内容可能会存在某些差别，可咨询我们的相关的售后服务人员。 上图中用红色字体标出操作界面的各部分的功能说明： 1. 菜单区：一些相关的菜单功能选择执行区。 2. 操作区：每一个方格单元代表对应的控制屏幕，可以通过鼠标或键盘的点选，拖拉的方式选择相应控制单元。 3.功能区：包含常用的功能按钮。 4.用户标题区：用户可根据本身要求，更改界面上的标题显示 5.用户图片区：用户可根据本身要求，更改界面上的图片显示，比如公司或工程相关LOGO图片。 6.附加功能区：根据版本不同有不同的附加项目。 7.状态区：显示通讯口状态，操作权限状态，和当前的本机时间，日期等。 如何开始使用 1. 通讯设置 单击主菜单中“系统配置”――》“通讯配置” 选择正确的通讯端口号，系统才能正常工作。 可以设置打开程序时自动打开串口。 2.系统配置
第二讲国内外地质雷达技术发展状况（历史与现状） 探地雷达的历史最早可追溯到20世纪初，1904年，德国人Hulsmeyer首次将电磁波信号应用与地下金属体的探测。1910年Leimback和Lowy以专利形式在1910年的专利，他们用埋设在一组钻孔里的偶极子天线探测地下相对高的导电性质的区域，并正式提出了探地雷达的概念。1926年Hulsenbeck第一个提出应用脉冲技术确定地下结构的思路，指出只要介电常数发生变化就会在交界面会产生电磁波反射，而且该方法易于实现，优于地震方法[1,2]。但由于地下介质具有比空气强得多的电磁衰减特性，加之地下介质情况的多样性，电磁波在地下的传播比空气中复杂的多，使得探地雷达技术和应用受到了很多的限制，初期的探测仅限于对波吸收很弱的冰层厚度（1951，B.O.Steenson，1963，S.Evans）和岩石和煤矿的调查（J.C.Cook）等。随着电子技术的发展，直到70探地雷达技术才重新得到人们的重视，同时美国阿波罗月球表面探测实验的需要，更加速了对探地雷达技术的发展，其发展过程大体可分为三个阶段： 第一阶段，称为试验阶段，从20世纪70年代初期到70年代中期，在此期间美国，日本、加拿大等国都在大力研究，英国、德国也相继发表了论文和研究报告，首家生产和销售商用GPR的公司问世，即Rex Morey和Art Drake成立的美国地球物理测量系统公司（GSSI），日本电器设备大学也研制出小功率的基带脉冲雷达系统。此期间探地雷达的进展主要表现在，人们对地表附近偶极天线的辐射场以及电磁波与各种地质材料相互作用的关系有了深刻的认识，但这些设备的探测精度、地下杂乱回波中目标体的识别、分别率等方面依然存在许多问题。 第二阶段，也称为实用化阶段，从20世纪70年代中后其到80年代，在次期间技术不段发展，美国、日本、加拿大等国相继推出定型的探地雷达系统，在国际市场，主要有美国的地球物理探测设备公司（GSSI）的SIR系统，日本应用地质株式社会（OYO）的YL－R2地质雷达，英国的煤气公司的GP管道公司雷达，在70年代末，加拿大A－Cube公司的Annan和Davis等人于1998年创建了探头及软件公司（SSI），针对SIR系统的局限性以及野外实际探测的具体要求，在系统结构和探测方式上做了重大的改进，大胆采用了微型计算机控制、数字信号处理以及光缆传输高新技术，发展成了EKKO Ground Penetrating Radar 系列产品，简称EKKO GPR系列。瑞典地质公司（SGAB）也生产出RAMAC 钻孔雷达系统，此外，英国ERA公司、SPPSCAN公司，意大利IDS公司、瑞典及丹麦也都在生产和研制各种不同型号的雷达。80年代全数字化的GPR问世，具有划时代的意义，数字化GPR不仅提供了大量数据存储的解决方案，增强了实时和现场数据处理的能力，为数据的深层次后处理带来方便，更重要的是GPR 因此显露出更大的潜力，应用领域得以向纵身拓展。 第三阶段，从上个世纪80年代至今，可称为完善和提高阶段。在此期间，GPR技术突飞猛进，更多的国家开始关注探地雷达技术，出现了很多探地雷达的研究机构，如荷兰的应用科学研究组织和代尔夫大学，法国_德国的Saint-Louis 研究所（ISL），英国的DERA，瑞典的FOA，娜威科技大学和地质研究所，比利时的RMA，南非的开普敦大学，澳大利亚昆士兰大学，美国的林肯实验室和Lawrence Livermore国家实验室以及日本的一些研究机构等等。同时，探地雷达也得到了地球物理和电子工程界的更多关注，对天线的改进、信号的处理、地下目标的成像等方面提出了许多新的见解。GSSI公司在商业上取得了极大的成功，
地质雷达在隧道超前地质预报中的应用 摘要：本文简要介绍了地质雷达基本原理及其探测深度、精度，并结合实例阐述了地质雷达的工程应用。 关键词：地质雷达；隧道超前地质预报；掌子面 引言 目前，我国修建大量穿越山岭的特长隧道。由于这些隧道大都处于地下各种复杂的水文地质、工程地质岩体中。为了摸清和预知周围的水文地质和工程地质条件，隧道地质超前预报显示出越来越重要的作用。在隧道开挖掘进过程中，提前发现隧道前方的地质变化，为施工提供较为准确的地质资料，及时调整施工工艺，减少和预防工程事故的发生非常重要。一、地质雷达基本原理及探测深度、精度 地质雷达( Ground Penetrating Radar, 简称GPR, 也称探地雷达) 是利用超高频(106Hz～109Hz)电磁脉冲波的反射探测地下目的体分布形态及特征的一种地球物理勘探方法。发射天线( T) 将信号送入地下，遇到地层界面或目的体反射后回到地面再由接收天线( R) 接收电磁波的反射信号，通过对电磁波反射信号的时域特征和振幅特征进行分析来了解地层或目的体特征(见图1)
图1 地质雷达反射探测原理图 根据波动理论，电磁波的波动方程为： P = │P│e-j（αx-αr）﹒e-βr（1）（1）式中第二个指数-βr是一个与时间无关的项，它表示电磁波在空间各点的场值随着离场源的距离增大而减小，β为吸收系数。式中第一个指数幂中αr表示电磁波传播时的相位项，α为相位系数，与电磁波传播速度V的关系为： V = ω/α（2）当电磁波的频率极高时，上式可简略为： V = c/ε1/2（3）式中c为电磁波在真空中的传播速度；ε为介质的相对介电常
