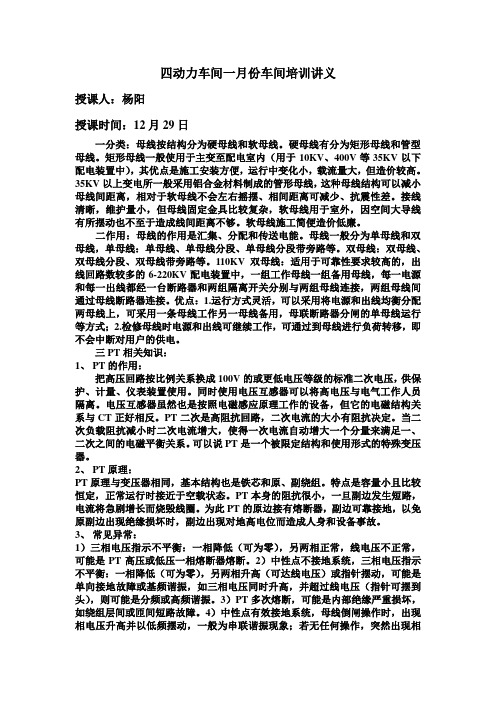

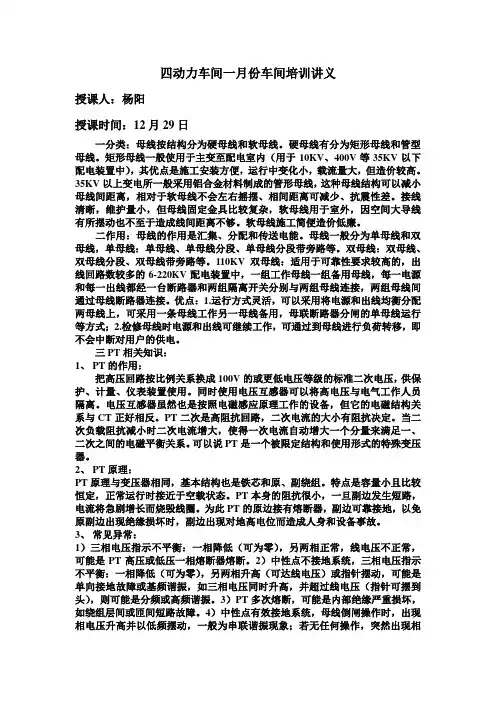

四动力车间一月份车间培训讲义
授课人：杨阳
授课时间：12月29日
一分类：母线按结构分为硬母线和软母线。硬母线有分为矩形母线和管型母线。矩形母线一般使用于主变至配电室内（用于10KV、400V等35KV以下配电装置中），其优点是施工安装方便，运行中变化小，载流量大，但造价较高。35KV以上变电所一般采用铝合金材料制成的管形母线，这种母线结构可以减小母线间距离，相对于软母线不会左右摇摆、相间距离可减少、抗震性差。接线清晰，维护量小，但母线固定金具比较复杂，软母线用于室外，因空间大导线有所摆动也不至于造成线间距离不够。软母线施工简便造价低廉。
二作用：母线的作用是汇集、分配和传送电能。母线一般分为单母线和双母线，单母线：单母线、单母线分段、单母线分段带旁路等。双母线：双母线、双母线分段、双母线带旁路等。110KV双母线：适用于可靠性要求较高的，出线回路数较多的6-220KV配电装置中，一组工作母线一组备用母线，每一电源和每一出线都经一台断路器和两组隔离开关分别与两组母线连接，两组母线间通过母线断路器连接。优点：1.运行方式灵活，可以采用将电源和出线均衡分配两母线上，可采用一条母线工作另一母线备用，母联断路器分闸的单母线运行等方式；2.检修母线时电源和出线可继续工作，可通过到母线进行负荷转移，即不会中断对用户的供电。
三PT相关知识：
1、PT的作用：
把高压回路按比例关系换成100V的或更低电压等级的标准二次电压，供保护、计量、仪表装置使用。同时使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与CT正好相反。PT二次是高阻抗回路，二次电流的大小有阻抗决定。当二次负载阻抗减小时二次电流增大，使得一次电流自动增大一个分量来满足一、二次之间的电磁平衡关系。可以说PT是一个被限定结构和使用形式的特殊变压器。
2、PT原理：
PT原理与变压器相同，基本结构也是铁芯和原、副绕组。特点是容量小且比较恒定，正常运行时接近于空载状态。PT本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此PT的原边接有熔断器，副边可靠接地，以免原副边出现绝缘损坏时，副边出现对地高电位而造成人身和设备事故。
3、常见异常：
1）三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，可能是PT高压或低压一相熔断器熔断。2）中性点不接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单向接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振。3）PT多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障。4）中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相
电压异常升高或降低，则可能是互感器内部绝缘损坏，如绕组层间或匝间短路故障。5）中性点有效接地系统，PT投运出现电压指示不稳，可能是高压绕组N 端接地接触不良。
四关于母线倒闸操作注意的问题：:
1、母线送电前，应先将该母线的PT投入；母线停电时，应先将该母线上所有负荷转移完后，再将该母线的PT停止运行（PT操作顺序：送电时，先送一次再送二次，停电时先停二次再停一次，防止二次反送电）。
2、母线充电时必须用断路器进行，其充电保护必须投入（按最小值整定，确保检修后的母线在万一发生短路瞬间跳开开关），充电正常后应停用充电保护。
3、倒母线方式一般有两种，一种是将一元件的隔离开关合于一母线后随即断开另一母线隔离开关；另一种是将需要到母线的全部元件都合于运行母线之后，再将另一母线对于的所有隔离开关断开。采用哪种方式根据操控机构布置和规程规定决定。
3、倒母线操作时，母联断路器应合上，确认母联开关已合好，再取下其控制空开，然后进行操作。
4、母联断路器断开前，必须确认负荷已全部转移，母联断路器电流指示为零，再断开母联断路器。（倒母线前，拉开母联控制空开的原因：若倒母线过程中，由于某种原因使母联断路器分闸，此时母线隔离开关的分合操作实质上是对两组母线进行带负荷解列并列操作（即带负荷拉合母线隔离开关），此时因隔离开关无灭弧装置，会造成三相弧光短路。因此拉开控制空开使其不能跳闸，保证在倒母线过程中使母线隔离开关始终保持等电位，避免造成弧光短路事故。
5、拉合母线隔离开关应检查好PT切换箱动作情况，若同一线路两母线隔离开关的PT切换箱继电器同时动作，不允许断开母联断路器，否则母联断开后，若两母线电压不完全相等，使两母线PT二次侧经继电器触点流过环流，将PT二次侧熔断器熔断或跳空开，造成保护误动或烧坏PT二次绕组。
五母线转检修操作注意事项：
一般停用母线即先将母联开关保护停用，然后采用先合后拉的方式，将待停运母线上的负荷倒至运行母线上，拉开母联最后停运PT。
1、将本母线上所有电气节点均断开（一次回路及二次控制回路，如隔离开关的控制空开，10KV各手车位置、控制电源、二次插头等），均要有明显的断开点。
2、各电源侧在有明显断开点的同时还要合好地刀（如进线、母联）。
3、合好母线接地刀闸，按检修要求挂地线（接地线一方面可防止母线感应电压，另一方面对设备突然来电起保护作用）。
4、开关站双母线系统，停运母线的隔离开关下口均带电，做好监护。
5、检修母线主要是进行清扫，检查，紧固及缺陷处理。
六PT转检修注意事项：
1、单独的PT停运一般需要PT并列（PT低压侧并列运行时首先确认母联开关在合位，再进行并联，避免低压侧反充电，致使空载励磁电流大，容易引起PT 二次空开跳闸。）
2、停用PT时，要检查其所带保护及自动装置已停用，即不影响正常设备。
3、先拉二次空开防止反充电。再拉开一次隔离开关（或解除保护压板）
一、220kV母线接线方式 220kV母线常用的接线方式有双母线带旁路母线接线、双母线母联兼旁母开关接线、单母线带旁路母线接线。220kV母线近期规划一般采用双母线单分段接线，远期规划采用双母线双分段接线方式。双母线单分段接线除有供电可靠、调度灵活、扩建方便优点外，较双母线带旁路母线接线还有操纵简单的优点，因此现在新建220kV母线主要采用双母线单(双)分段接线。 二、220kv双母线倒母线操纵顺序优化与危险点 (一)母差互联、母联改非自动、TV二次并列之间的顺序与危险点 母差互联有2个作用：(1)当两把母线刀闸同时台上时，母差的2个分差回路电流都不平衡，无法正常工作，但2条母线的总差电流是平衡的，因此必须改单母方式，利用总差保护;(2)母联断路器改非自动后，若单母方式，任一母线故障双母线都Os跳闸，若不改单母方式，任一母线故障后都要启动母差失灵，跳开非故障母线，切除时间长(延时0.2s)，对系统安全不利。 母联改非自动的作用：热倒母线时母线刀闸是先合后拉，若母联跳开，会造成带负荷拉合刀闸。TV二次并列的作用：当2把母线刀闸同时合上时，切换继电器同时动作，也会自动将TV二次并列，但切换继电器接点容量小，TV二次环流可能对它造成伤害，因此手动将TV二次并列，采用的是大容量接点。若先将母联开关改非自动，后投进母差互联压板，在这两步之间任一母线发生故障，则母差保护先切除故障母线，然后靠母联失灵延时0.2 s切除非故障母线。故母差互联压板投进应在母联改非自动之前。 若先将TV二次并列，后母联改非自动，芷这两步之间若母联跳开，就是分开运行的2个系统，2条母线之间有电位差，此时电压高的母线将通过Tv二次回路向电压低的母线充电;在这两步之间任一母线故障后母联跳开，则通过TV二次并列回路向故障母线反充电，TV及二次并列回路可能都将损坏。故母联改非自动应在TV二次并列之前。Tv反充电示意图如图1所示： 因此，最佳操纵顺序是：母差互联、母联改非自动、Tv二次并列。
