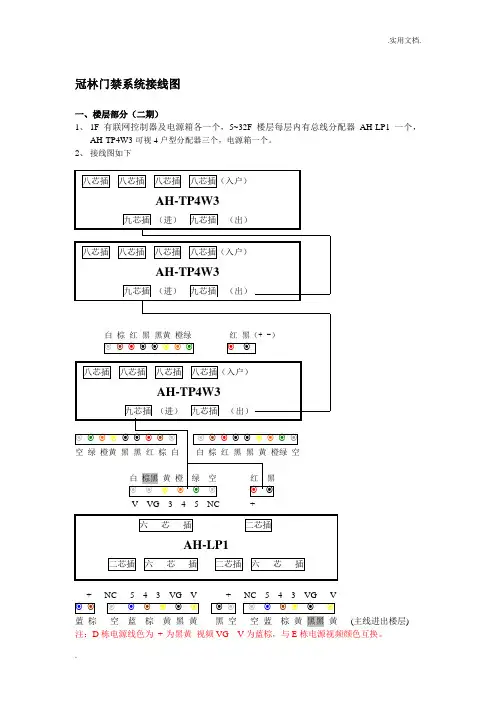

可视对讲门禁系统原理及接线图
可视对讲门禁系统原理说明可视对讲门禁系统接线图可视对讲门禁系统原理说明下图是该对讲门铃的
主电路，二图是室内话机部分。变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压，得到+12V直流电压，经插座Vl输入，一路直接给继电器K供电，另一路经D3隔离，产生VCC给其他电路供电。当户外有人按下按键S1～S10之一时，如按下的是Sl，此时Q5
基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚，喇叭LB到地，形成电流通路，相当于把R17下端接地，故Q5基极为低电平，Q5饱和导通，音乐lC②脚有触发高电平，其③脚输出音乐信号，经Ul(LM386)放大后，由Ul⑤脚输出，经V6①脚、Sl，话机又簧开关SA②、③脚送到喇叭LB，使之发出声音。由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA④脚，再经插座V3②脚耦合至
U2(TDA2822M)⑦脚，放大后由①脚输出，使按门铃者也可以听到LB1发出的声音。主人听到LB发出的声音后，摘下话机，屋内与户外的二人可以通话。MIC1拾取的声音信号送入U2⑥脚，放大后由③脚输出，经插座V3①脚、话机上的C3，话机开关SA①、③脚耦合到喇叭LB，主人可听到对方的说话声。VCC经主电路的R5降压后，再经插座V3②
脚给室内话机的MIC2和Ql供电。主人的说话声经MIC2拾取、Ql放大后，又经话机开关SA④、⑥脚，插座V3②脚送至U2⑦脚，放大后由①脚输出，推动喇叭LB1发声，从而实现二人间的通话。主人摘下话机后，插座V6①脚到地的通路就切断了，R17下端恢复了高电平，Q5截止，音乐lC和Ul都停止工作。插座V3①脚由于开锁开关SB的断开，通常是高电平，稳压管ZD1处于击穿状态，Ql饱和，Q2截止，继电器K不吸合门无法打开。当主人按下开锁开关SB后，V3①脚接地，ZD1截止，Ql截止，Ql集电极的高电平经Cll耦合到Q2基极，Q2饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。可视对讲门禁系统接线图
可视对讲系统门铃故障维修按下Sl～
Sl0中的任意一键，若能听到门铃声，说明Q5、音乐IC和Ul工作基本正常。双方能通话，说明U2和室内话机工作基本正常。插座V3①脚正常是高电位，①脚对地短接时，若能听到继电器K的吸合声，说明开锁电路是正常的。楼宇门对讲系统，分立元件多、电路复杂，但有了原理图，维修就容易了。由于供电电压低，故障率并不高。电磁锁使用频繁，故易损坏。维修时，若能听到继电器K的吸合声，但电磁锁不动作，可认定电磁锁损坏。另外，由于震动的原因，主电路易发生开焊故障。
若哪一部分电路不正常，首先应查供电部分。由于各部分接口标注清晰，把主板、按键板、话机摘下维修，一般容易排除故障。例1：ZD2击穿，无门铃声，但不知何故，按下开锁开关SB，却听不到K的吸合声，换新K后故障排除。例2：不能对讲。经查U2(TDA2822M)损坏，换新后不久又损坏，经查VCC电压为16V，高于TDA2822M 的最大供电电压15V。最后查出是电源板的7812击穿，估计是过热损坏。将其换新并加大散热片，故障排除。
例3：按下个别按键门铃不响，一般是按键的故障，换新后可排除故障。
门禁系统操作手册门禁控制器接线--原理图
1
一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册 门禁系统操作手册 485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用 485 集线器可以扩展多条总线。支持多达6 个输出和10 个输入。型号有单门、双门、4门等。 ? 标准485（波特率9600）通讯； ? 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里 面； 双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报 警记录）超出容量，将覆盖最早的记录）； ? 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、 首卡开门等； ? 支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能； ? 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等； ? 默认支持2—4个weigend 读卡器，自动适应26、34、37协议； ? 支持多达6 个输出，分别控制门和报警输出联动； ? 多门控制器支持互锁、防潜返功能； ? 所有设备可以混合安装在一个系统里面； ? 配合软件支持考勤、实时在线巡更功能。支持多用户多机实时管理监控； ? 内置web 网页，同时可以网络实时监控； 2．T CP/IP控制器特性 以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据 复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。是一个可以通过以太 网进行远程管理的门禁系统。型号有单门、双门、4门等。 ? 标准10M TCP/IP 通讯； ? 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000； ? 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。在 脱 机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；双存储器，卡数据、 刷卡数据分别存储。
门禁设备安装规范及系统调试要点
RS485 联网通讯 门禁系统示意图
目
录
第一章 门禁设备的安装与系统调试步骤 ........................................................................................................... 2
门禁设备的安装 .........................................................................................................................................................................2
第二章 选用线材及工程布线 ............................................................................................................................... 3
第 2.1 节 布线接线注意事项 .................................................................................................................................................3 第 2.2 节 网线选用及布线技巧--RS485 联网门禁...............................................................................................................3 第 2.3 节 网线选用及布线技巧—TCP/IP 网络门禁.............................................................................................................5 第 2.4 节 门禁控制单元---线材选用及布线技巧................................................................................................................6
第三章 门禁设备的安装与接线 ........................................................................................................................... 8
第 3.1 节 门禁控制器的安装 .................................................................................................................................................9 第 3.2 节 读卡器的安装与连接 .............................................................................................................................................9 第 3.3 节 电锁及锁电源的安装与连接 ...............................................................................................................................10 第 3.4 节 出门按钮的安装与连接 .......................................................................................................................................12 第 3.5 节 消防联动、门磁、红外、声光报警器的安装与连接........................................................................................12
第四章 门禁系统调试中的常见问题 ................................................................................................................. 12
第 5.1 节 门禁系统 RS485 总线通讯方面的问题................................................................................................................12 第 5.2 节 门禁系统 TCP/IP 网络通讯方面的问题..............................................................................................................13 第 5.3 节 开不了门（电锁不动作）的问题 .......................................................................................................................13
可视对讲门禁系统原理及接线图 可视对讲门禁系统原理说明可视对讲门禁系统接线图可视对讲门禁系统原理说明下图是该对讲门铃的 主电路，二图是室内话机部分。变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压，得到+12V直流电压，经插座Vl输入，一路直接给继电器K供电，另一路经D3隔离，产生VCC给其他电路供电。当户外有人按下按键S1～S10之一时，如按下的是Sl，此时Q5 基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚，喇叭LB到地，形成电流通路，相当于把R17下端接地，故Q5基极为低电平，Q5饱和导通，音乐lC②脚有触发高电平，其③脚输出音乐信号，经Ul(LM386)放大后，由Ul⑤脚输出，经V6①脚、Sl，话机又簧开关SA②、③脚送到喇叭LB，使之发出声音。由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA④脚，再经插座V3②脚耦合至 U2(TDA2822M)⑦脚，放大后由①脚输出，使按门铃者也可以听到LB1发出的声音。主人听到LB发出的声音后，摘下话机，屋内与户外的二人可以通话。MIC1拾取的声音信号送入U2⑥脚，放大后由③脚输出，经插座V3①脚、话机上的C3，话机开关SA①、③脚耦合到喇叭LB，主人可听到对方的说话声。VCC经主电路的R5降压后，再经插座V3②
脚给室内话机的MIC2和Ql供电。主人的说话声经MIC2拾取、Ql放大后，又经话机开关SA④、⑥脚，插座V3②脚送至U2⑦脚，放大后由①脚输出，推动喇叭LB1发声，从而实现二人间的通话。主人摘下话机后，插座V6①脚到地的通路就切断了，R17下端恢复了高电平，Q5截止，音乐lC和Ul都停止工作。插座V3①脚由于开锁开关SB的断开，通常是高电平，稳压管ZD1处于击穿状态，Ql饱和，Q2截止，继电器K不吸合门无法打开。当主人按下开锁开关SB后，V3①脚接地，ZD1截止，Ql截止，Ql集电极的高电平经Cll耦合到Q2基极，Q2饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。可视对讲门禁系统接线图 可视对讲系统门铃故障维修按下Sl～ Sl0中的任意一键，若能听到门铃声，说明Q5、音乐IC和Ul工作基本正常。双方能通话，说明U2和室内话机工作基本正常。插座V3①脚正常是高电位，①脚对地短接时，若能听到继电器K的吸合声，说明开锁电路是正常的。楼宇门对讲系统，分立元件多、电路复杂，但有了原理图，维修就容易了。由于供电电压低，故障率并不高。电磁锁使用频繁，故易损坏。维修时，若能听到继电器K的吸合声，但电磁锁不动作，可认定电磁锁损坏。另外，由于震动的原因，主电路易发生开焊故障。
门禁系统维护方案门禁控制器接线原理图
1
一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册 门禁系统操作手册 485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用 485 集线器可以扩展多条总线。支持多达6 个输出和10 个输入。型号有单门、双门、4门等。 ? 标准485（波特率9600）通讯； ? 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里 面； 双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报 警记录）超出容量，将覆盖最早的记录）； ? 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、 首卡开门等； ? 支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能； ? 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等； ? 默认支持2—4个weigend 读卡器，自动适应26、34、37协议； ? 支持多达6 个输出，分别控制门和报警输出联动； ? 多门控制器支持互锁、防潜返功能； ? 所有设备可以混合安装在一个系统里面； ? 配合软件支持考勤、实时在线巡更功能。支持多用户多机实时管理监控； ? 内置web 网页，同时可以网络实时监控； 2．T CP/IP控制器特性 以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据 复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。是一个可以通过以太 网进行远程管理的门禁系统。型号有单门、双门、4门等。 ? 标准10M TCP/IP 通讯； ? 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000； ? 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。在 脱 机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；双存储器，卡数据、
XXXX职工小区 楼宇智能系统 施 工 方 案 施工单位：（盖单位章） 法定代表人或其委托代理人：（签字）
20 年月日 目录 3公司简介 一、 ........................................................................ ............................................................................ ........ 3编制依据 二、 ........................................................................ ............................................................................ ........ 3、编制范围及内容 (1) 4....................................................................................................................... 2、施工组织设计编制技术依据 4工程概况 三、 ........................................................................ ............................................................................ ........ 4、1 .......................................................................................................................................... 工程内容： 5 .............................................................................................................................................. 工期要求2、 5 ...................................................................................................................... 3、非可视对讲系统示意图 6 .......................................................................... .......................................................................... 四、工程实施计划6施工难度.............................................................................................................................................. 1、6设备安装内容...................................................................................................................................... 2、6具体工程内容：3、.................................................................................................................................. 6、4 ...................................................................................................................................... 施工布置原则6 五、 ........................................................................ ............................................................................ .... 非可视系统7系统构成方式...................................................................................................................................... 1．7系统设备配置及基本技术参数．2 .......................................................................................................... 21售后服务承 诺 .......................................................................... ........................................................................ 六、 51 .........................................................................
2．6可视对讲与门禁系统（三星） 2．6．1可视对讲系统 对讲系统组成：系统为总线制，主要有三大部分组成，它们是： 1、物业管理中心：由管理终端、物业管理软件及微机及其附属设备组成。 主要完成物业管理、社区监视、信息存储、报警管理。 2、单元出入口：由单元门口机、电控锁组成一道出入口安全保护屏障。 3、用户端：由户内分机,连接BUS 总线传输，完成终端寻址、防盗报警、 通讯、控制。 本系统采用三星公司的SHT-705XM系列产品三星公司对讲产品特点： 韩国三星EZON 5500可视对讲系统（简称5500系统）是一套集可视访客对讲功能和户内安防报警功能于一体的保全型可视对讲系统。 它是一套采用RS485总线制、中心集中交换控制方式的可视对讲系统，系统与大型集中型住宅（公寓、别墅、商住房等）的家庭可视对讲住户主机（如SHT-705XM住户主机）、公用门厅机和门卫室机连接使用；住户主机既可与公用门厅机连接实现可视对讲，图像显示确认来访者，并有自动门控制、遥控门锁等功能，同时住户主机又可与住户内的各种安防报警探测器连接（如火灾、煤气泄漏、紧急求救、门/窗磁、红外等），接收各住户的各种情况信号，实现户内的安防报警。在管理中心的管理员机、门卫室机和报警接收计算机上显示各种信息，能使小区管理人员对各种情况了如指掌，总体内容可用打印机打印 后加以确认、保存。
该系统主要由中心系统主设备（SHT-5500M）、终端箱（SHT-Z5500）、管理员机/门卫室机（SHT-5500S）、出入口的公用门厅机、公用门厅机VDA 板、楼层接线板、住户家中的住户主机及其它设备（如扩展分机、独户门口机、门锁、报警按钮和各种报警探头探测器等）组成。 该系统具有良好的可扩展性能，小区可根据住户数量的增加进行系统容量的扩充；住户入住后可根据实际需要，方便地选择增加设备、扩展系统，为住 户提供更加安全、便利的现代化生活。 2．6．2可视对讲系统功能 一）、基本功能 通话功能：
本科生毕业论文(设计) 题目：楼宇可视对讲门禁系统的设计 学生姓名： 学号： 20101603 专业班级：建筑电气与智能化 指导教师： 完成时间： 2014年5月20日
摘要 随着科学技术的不断发展，楼宇智能化的概念已经越来越深入人心，楼宇智能化市场随之迅速成长，智能建筑也已进入高技术化、实用化发展阶段，未来楼宇智能化市场前景广阔。对讲门禁系统作为智能楼宇中安防系统的重要组成部分，已经从普通对讲发展到可视对讲，可视对讲功能日益趋向于多样化和综合化。 可视对讲系统的发展依然受到带宽和处理机运算速率的影响，高性能系统的设计需要高速处理芯片和优秀的压缩算法，价格成为制约数字可视对讲系统市场应用的重要因素。采用单片机技术能实现音频、视频信号的传输及基本控制，并且在抗干扰性、低价位、易调试等方面具有显著的优势。 本设计采用单片机AT89S51作为楼宇可视对讲门禁系统的控制核心，采用单片机智能控制技术和CAN总线现场通信技术，实现一个性价比较高的楼宇可视对讲门禁系统，并给出了其完整的硬件电路和软件设计，详细论述了系统各部分对应的软件流程策划方案，较好实现了楼宇可视对讲系统的基本功能。 关键词：可视对讲门禁系统；智能化建筑；单片机；CAN总线
Abstract With the continuous development of science and technology, the concept of intelligent building already more and more deeply rooted in, intelligent building market with rapid growth, intelligent building also has entered the stage of high technology, practical development, intelligent building market prospect will be wide in the future. Intercom entrance guard system as an important part of intelligent building security system, has developed from ordinary intercom to visual intercom, its functions increasingly tend to be diverse and comprehensive. The development of the visual intercom system is still under the influence of bandwidth and processor speed, the design of the high-performance systems need high-speed processing chip and excellent compression algorithm, prices become an important factor of digital video intercom market application. By using single chip microcomputer technology to realize audio, video signal transmission and basic control, and it has significant advantage in strong anti-interference, low price, easy debugging and so on . This design uses the single chip microcomputer AT89S51 as master chip of building visual intercom entrance guard system, using single-chip microcomputer intelligent control technology and CAN bus communication technology, to achieve a high cost performance of building visual intercom entrance guard system. This design gives the complete hardware circuit and software design, described all parts software process planning schemes of system in detail, realize the basic function of building visual intercom system . Keywords: Visual intercom system; Intelligent building; MCU; CAN bus
门禁系统操作手册门禁控制器接线原理图
1
一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册 门禁系统操作手册 485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。支持多达6 个输出和10 个输入。型号有单门、双门、4门等。 标准485（波特率9600）通讯； 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面； 双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报 警记录）超出容量，将覆盖最早的记录）； 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等； 支持远程操作开关门、远程开关火警、报警。支持软件锁门常闭功能； 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等； 默认支持2—4个weigend 读卡器，自动适应26、34、37协议； 支持多达6 个输出，分别控制门和报警输出联动； 多门控制器支持互锁、防潜返功能； 所有设备可以混合安装在一个系统里面； 配合软件支持考勤、实时在线巡更功能。支持多用户多机实时管理监控； 内置web 网页，同时可以网络实时监控； 2．T CP/IP控制器特性 以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据 复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。是一个可以通过以太 网进行远程管理的门禁系统。型号有单门、双门、4门等。 标准10M TCP/IP 通讯； 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000； 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。在脱
可视对讲门禁系统设计 摘要随着计算机技术和现代通信技术的迅速发展，智能楼宇对讲系统已经从普通型对讲发展到可视化对讲，而且可视化对讲的功能日益趋向于智能化，然而智能楼宇可视对讲系统的许多相关理论与技术仍在不断发展，该文中融合了单片机智能控制技术的优点，具有突出的可靠性！实时性！ 关键词智能化小区；可视对讲；门禁 一个完善的智能化社区，具有便捷、安全、舒适、高档的生活环境，确保每一个住户的生命财产的安全，是本系统最大的意义，创造一个住宅的理想空间是本系统的目的所在。针对分布式住宅小区的管理特点进行功能规划，如多通道内部通讯、双向呼叫对讲、住户报警、防盗防灾报警等等，把单纯访客开门提升到多功能综合管理层面上，对提高中北春城三期安全管理、方便住户起到积极的作用。 1 系统设计原则 1.1联网可视对讲：通过小区楼宇对讲联网系统，来访者进入小区门口及单元门口时，通过小区围墙机及单元门主机，呼通所要来访的住户家中的室内分机，由住户通过分机与来访通信确认后，按下分机上的开锁键让来访者进入。通过对讲联网系统，将为小区大门口与住户家、住户家与管理中心、所有单元主机与管理处建立一条内部通讯的通道。起着方便的通讯及管理作用。 1.2一体化门禁：联网对讲系统可集成门禁功能，通过带门禁功能的单元主机，使得社区拥有套与对讲系统浑然一体的门禁系统，既美观又方便广大住户的进出小区，在设计初期可预留升级到与社区的消费系统兼容。 1.3系统适应能力强：考虑到在整个小区的建设过程中，可能是边建设边入住，房型结构也会有适当的调整，因此，访客系统网络应具备单体能独立运行、系统能通过模块叠加方式进行扩展、跃层房型可并接分机，使系统具有非常强的适应能力。 1.4系统的可靠性：系统的可靠性包括系统设备的可靠性，信号传输的可靠性，抗人为故障的能力。在最短的时间内找出故障部位，并在不影响整个系统正常使用的情况下更换设备，尽可能不影响其他用户的使用。并确保在发生设备故障、线路故障时不会影响整个系统的运行。 1.5系统的可升级性：考虑到现今社区规模越来越大，系统联网总线可考虑采用传统总线加以太网来传输数据。在小区建设的初期由于单元数及户数均还较少时，传统的现场总线还是可以应对自如，但随着小区的不断建设传统的现场总线对数据的传输将会不堪重负。
刷卡门禁接线说明 1.电源NC 接电锁红线 2.电源GND接电锁黑线 3.电源+12V接门禁主机+12V 4.电源GND接主机GND 5.电源PUSH接主机PUSH /NO 6.门禁机与开关OPUNSW和DGND分别接开关两端 7.门禁机与门铃门禁机的两个BELL分别接门铃的两端 1.DGND 出门按钮正 2.DOIOR1 3.OPENSW 出门按钮负 4.PUSH/ NO 控制 5.NC 常开 6.GND 电源负 7.+12V 电源正 8.BELL 门铃 9.BELL 门铃 刷卡门禁修改操作表 功能设置第一步第二部第三部第四部第五步 修改编程密码按输按0 输入6位新编码重复一次编码修改开锁时间* 入按2 输入03（TT=03秒）按*号退出 键编 修改通用密码程按3 输入4为新编码按*号退出 密 码输入3位编码 增加有效卡按5 （注001~500之间+感应卡（1~n张） 不可重复） 删除有效卡按7 输入3位编码或感应删除卡 注；编程默认密码；990101 开门密码；1234 卡密码默认；0000 强制恢复出厂编程密码；短接J2 两孔后松开即可。
中控F7指纹门禁接线说明 1.主机的电源接；正极 +12V 负极 GND 2.主机的 COM 和 GND 要短接 3.主机的 控制线接NO 门禁控制电源；NC 和接锁正极 GND 接锁负极 ；PUSH 接主机的控制线和出门按钮的正极 ；出门按钮的负极接 GND ；+12V 接主机的正极GND 接主机的负极 中控F7射频卡门禁接线 12V 电源正极 GND 电源负极 NO 常开（控制端正极） COM 公共端（控制负） 主机线排列图 ALM- 报警正 RJ451 考勤端口 ALM+ 报警负 RJ452 NC 常闭 RJ453 COM 公共端 RJ456 NO 常开 J12 wiegand 输出 BUT 出门按钮正 WDO GND 出门按钮负 GND SEN 门磁 RXD RS232 BEL+ 门铃正 TXD BEL- 门铃负 GND GND 电源负 485A RS485 12V 电源正 485B OTA600考勤门禁接线 PSK NO （控制正） D1 COM （控制负） DO NC VOUT +5V GND GND GND （电源负） 485+ +9V （电源正） 485_ 注；只接以上说明的，其他均不需要接 门禁电源； 磁力锁；V+(电源正) 12V(电源正 双开门 V —电源负 GND （电源负
广西桂林立视电子科技有限公司 楼 宇 可 视 对 讲 方 案 目录 一、总体概述.................................................... 1.1设计总则 ................................................ 1.2设计原则 ................................................ 1.3设计根据 ................................................ 二、系统概述及系统功能设计...................................... 2.1系统概述 ................................................ 2.2小区可视对讲门禁系统功能要求............................. 三、主要设备介绍................................................
3.1系统组成 ................................................ 3.2系统主要设备功能及技术参数............................... 四、对讲系统布线及线缆选择...................................... 五、系统设计需求分析及设备选择.................................. 六、彩色可视联网对讲门禁系统器材设备清单........................ 附录：.......................................................... 一、公司简介.................................................... 二、企业荣誉.................................................... 三、知名合作地产商.............................................. 四、经典案例.................................................... 五、产品质保及售后服务承诺...................................... 1、技术支持服务............................................. 2、质量保证服务............................................. 3、产品使用和技术培训....................................... 一、总体概述 1.1设计总则 现代化的先进技术，高科技的飞速发展，以超乎想象的速度改变并影响着人类的思维模式和生存状态。随着改革开放的不断深入，适应信息化时代的要求，人们居住的条件和环境的质的提高、科学化的管理已成为全新的概念。通过采用现代信息传输技术网络技术和信息系统集成技术，进行精密设计、优化集成、精心建设、提高住宅高新技术的含量，以适应21世纪现代居住生活的标准。 就目前所言，安全防范系统，管理体制日趋完美合理，并具有综合性的信息服务系统，系统设备的选择也更具有先进性、成熟性；随着建设资金的投入和技术的发展，对系统可进行扩充、升级，使系统得到不断地完善和提高，以智能控制系统、社区信息平台、安防系统、小区物业管理系统和综合信息服务系统为依托，用高科技手段构成小区的高速互联网络信息服务平台为小区住房提供高效安全环保、舒适、方便的生活空间。
一台门禁机接一把电磁锁或接一把不通电常开电插锁接线图 12V 电源 负 正 负 正 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。
两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图 12V 电源 正 13- 14+ 负 正 12V 电源 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏，如果电源支持的电流够 大可以共用12v 电源。
两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图 12V 电源 4 8 12 12V 电源 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏，如果电源支持的电流够 大可以共用12v 电源
一台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图 12V 电源 负 正 负 正 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。刷卡锁要接12v 电源供 电，如果电源支持的电流够大可以共用12v 电源。
两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图 12V 电源 12V 电源 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。刷卡锁要接12v 电源供 电，如果电源支持的电流够大可以共用12v 电源。红色线表示两个接线柱要接在一起。
两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图 12V 电源 负 正 8脚继电器 负 12V 电源 注：接线时要区分正负极，用万用表测量电压，以免设备短路烧坏。刷卡锁要接12v 电源供 电，如果电源支持的电流够大可以共用12v 电源。红色线表示两个接线柱要接在一起。
可视对讲及门禁系统 本着一切从用户利益出发的宗旨，充分注重性能价格比的优化和充分考虑融合用户的需求，保证工程的技术先进性和可行性的基础上，以“系统先进、投资经济、使用方便、扩展容易”为原则，依据国家和行业标准设计一个先进、高效的小区智能化系统。 ●以可扩展性为设计基础 基于本工程的特点及行业技术的发展，各个智能系统都会面临设备数量增加和技术升级的局面。因而尽量选择最有发展潜力的技术和扩展性好的设备，以适应小区使用的需要，保证系统结构与前端设备的可调整性和可扩展性。 ●以方便应用为智能化设计的主导思想 “科技以人为本”，本着这一精神，系统应最大限度的服务于小区的使用者和管理者，因此系统的稳定性和方便性贯穿于智能化系统设计的始终。 ●以先进性为设计标准 该系统应充分遵循现有的国际通行设计规范。在设计和实施时，最大限度地利用当今先进、成熟、具有发展前途的计算机技术、通信技术、自动化技术。采用具有良好开放性的技术，采用国际标准或事实上的国际标准，从而保证系统能够随科技的发展而平滑升级。 ●以经济性为目标 任何先进的技术和产品都必须以服务大众为基础，先进但不能贵族化，要考虑业主的承受能力。同时还要考虑系统投资的渐进性、合理性、重要性。三者缺一不可。 1.1设计依据及规范 《居住小区智能化系统建设要点与技术导则》（修订稿） 《智能建筑设计标准》（GBT-T-50314-2006） 《智能建筑工程质量验收规范》GB50339-2003 《民用建筑电气设计规范》（JGJ16－2008） 《视频安防监控系统工程设计规范》（GB50395－2007） 《入侵报警系统工程设计规范》（GB50394-2007） 《安全防范工程技术规范》（GB50348－2004） 《安全防范工程程序与要求》（GA／T75－94） 《安全防范系统通用图形符号》（GA／T74－94） 《防盗报警控制器通用技术条件》GB12663-90 《智能建筑弱电工程设计施工图集》97X700 《计算机站场地技术条件》（GB2887-89） 《计算机软件质量保证及配置管理计划规范》（GB/T12504-12505-90） 《计算机软件开发规范》（GB8566-88） 《楼宇对讲系统及电控防盗门通用技术条件》（GA／T72-2005） 《住宅设计规范》（GB50096-99）
单门、双门、四门系列门禁安装及说明 门禁系统分为两种类型，总线和网络型。总线型分单门、双门、四门等门禁控制器通过485总线方式直接接入门禁服务器串口，前端按钮、电磁锁（电插锁）、读卡器、门磁接入门禁控制器。网络型分两种方式：1、单门、双门等网络门禁控制器通过网络接入门禁服务器，2、前端按钮、电磁锁（电插锁）、读卡器、门磁先接入门禁控制器然后接入网络门禁控制器，通过网络接入门禁服务器，门禁控制器可接入门的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮、读卡器、防爆门禁、门禁控制器的介绍及安装方法，因门禁的厂家较多，赞只找了一些有代表性的产品，和其他门禁原理相同。 一、门磁 1).门磁的功能和原理，门磁在门禁系统中的应用。 门磁是用来检测门是否关闭的一个小型感应器，有很多电锁是带了门磁功能的，建议客户如果门禁系统中用到门磁，最好是采购带门磁功能（门状态反馈功能）的电锁。如果电锁没有带门磁功能，可以自行选购门磁，门磁大小比一元硬币略大，价格在十几块钱左右。 市面上常见的一款暗装式门磁，不带电线的一端内藏磁铁，带电线的低端内部藏有干簧管等元器件，当磁铁接近时，电线输出闭合信号，当磁铁远离时，两条电线输出开路信号。不带电线的一端装在门的顶部，带电线的一端装在门框上。门关好时，两端正好重叠接近。市面上还有一些门磁是方形的，适用于明装场合，用于门窗上。 2).门磁在门禁系统中的主要作用在于以下几点： 在软件实时监控时，可以看到每个门现在的状态是开着的还是关着的。 可以配合门禁控制器启用门被非法闯入（没有刷卡或者按按钮的合法操作，而门被打开了，例如踹开或者撬开）报警。 可以配合门禁控制器启用门长时间未关闭报警。 备注：如果不需要这几个功能的门禁系统，可以不接门磁。如果需要这几个功能，就将门磁接到控制器的门磁输入点（例如 Sen1 GND）上，不用区分正负。如果一个大型多门门禁系统，只有几个门用到门磁的这几个功能，则其他的门磁输入点（例如 Sen1 GND）用导线进行短接，避免产生误报警信号 二、电磁锁 目前，门禁控制器控制门开、闭的主要执行机构是各类电锁，包括锁扣、磁力锁、电插锁等，锁扣、磁力锁多用于木门，而电插锁多用于玻璃门，一般锁具是采用直流方式供电，供电电压从12V到18V甚至24V不等，因此功耗也各不相同，出于节能的考虑，门锁要根据具体需要进行合理选择：在重要场合，门锁要经得住一定的外界冲击破坏，因此可以选用大功率的电锁，而一般性的场合，如果要求不高，可以采用12V供电的电锁。就目前具体使用情况来看，绝大多数电锁是采用工作电压为12V，待机状态电流消耗小于1A的小功率电锁。 以下为门锁安装步骤及示意图： 1).双开门(电插锁ML150-6 )
