一设计目的
1、了解数字万用表特点以及它的发展趋势。
2、熟悉万用表装配技术的基本工艺过程。
3、认识DT803B数字万用表的液晶显示器件、印制板部件等。
二工作原理
DT803B数字万用表是以ICL7106A/D转换器为核心的数字万用表。A/D转换器将0～2V范围的模拟电压变成三位半的BCD码数字显示出来。将被测直流电压、交流电压、直流电流、及电阻等物理量变成0~2V的直流电压。送到ICL7106的输入端，即可在数字表上进行检测。
为测大于两伏的直流电压，在输入端引入衰减器，将信号变为0～2V，检测显示时再放大同样倍数。
对交流电压进行检测时，必须先将被测输入信号作衰减。对它的检测过程与以上提到的电流电压的检测相同。衰减之后的交流电压还要进行精密整流，变成直流电压后才能进入A/D转换器。
对直流电流的检测，必须事先将被测电流变成0～2V的直流电压，也就是实现I/V变换与衰减。衰减是由精密电阻构成的具有不同分流系数的分流器完成。
至于对电阻的检测则是利用电流源在电阻上产生的压降。由于被测电阻上通过的电流是恒定的，所以在被测电阻上产生的压降与其阻值成正比。此时只需将得到的电压信号送到A/D转换器进行检测。
三、组装工艺和主要步骤

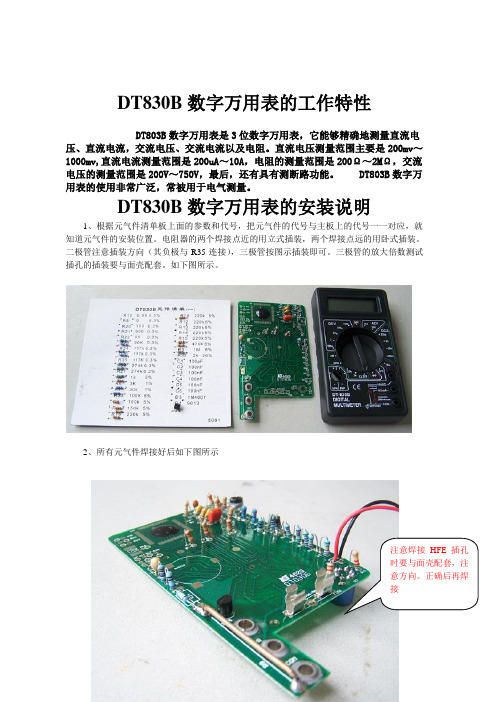

3.1 印制板的安装
对印制板的安装步骤如下所示：
（a）将“DT830B元件清单”上所有的元件按顺序插焊道印制电路板相应的位置上。
（b）安装电位器、三极管插座。注意安装方向。
（c）安装保险座、RO、弹簧。
（d）安装电池线。
3.2 液晶屏的安装
（a）将液晶片放入支架，支架爪向上，液晶片镜面向下。
（b）安放导电胶条。导电胶条的中间是导电体，安放时必须小心保护，用镊子轻轻夹持并准确放置。
3.3 旋钮的安装
（a）V型簧片装到旋钮上，共6个。
（b）将两个小弹簧蘸少许凡士林放入编旋钮两圆孔，再把两小钢珠放在表壳合适位置。
（c）将装好弹簧的旋钮按正确的方向放入表壳。
3.4 固定印制板
（a）将印制板对准位置装入表壳，并用三个螺钉紧固。
（b）装上保险管和电池，转动旋钮，液晶屏应正常显示。
四T830B数字万用表的调试和总装
a 对T830B数字万用表的调试
它主要有以下两种调试方法：
方法一：
在装后盖前将转换开关置于200mV电压档（注意此时固定转换开关的4个螺钉还有2个未装，转动开关时应按住保险管座附近的印制板，防止开关转动时滚珠滑出），插入表笔，测量集成电路35、36引脚之间的电压（具体操作时可将表笔接到电阻R16和R26引线上测量），调节表内的电位器VR1，使表显示100mV即可。
方法二：
在装后盖前将转换开关置于2V电压档（注意防止开关转动时滚珠滑出），此时用待调整表和另一个数字表（已校准，或4位半以上数字表）测量同一电压值（例如测量一节电池的电压），调节表内电位器VR1使两表显示一致即可。
b 对T830B数字万用表的总装
（a）贴屏蔽膜，将屏蔽保护纸揭去，贴到后盖面上
（b）盖上后盖，安装后盖上的两个螺钉。至此安装全部完毕。
六在万用表的组装与调试中遇到的问题与解决的办法
（a）万用表组装好以后液晶显示屏没有显示或者显示一部分?
答：液晶片镜面为正面（显示字符），白色面为背面，透明条上可见条状引线为引出线，通过导电胶条与印制板上镀金印制导线实现电连接。由于这种连接靠表面接触导电，因此导电面被污染或接触不良都会引起电路故障，表现为显示缺笔划或显示乱字符。因此安装时务必要保持清洁并仔细对准引线位置。
（b）万用表组装好以后为什么其性能时好时坏？
答：印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，因此焊接的时候必须小心加以保护.
七心得和体会
通过这次对T830B数字万用表的安装训练以及调试，使我了解T830B数字万用表的结构特点，也了解了部分数字万用表的功能。它也使我熟悉数字万用表的基本装配过程，也让我的焊接技术更加得到了进一步的提高。这次也出现了一点小小的问题，就是在总装的拧螺丝过程时，把螺丝拧偏了，导致取出后在拧进去时，发现已经不匹配了，两个外壳不能严实地结合到一起。于是导致接触不是很好。另外，对于检测电路导通功能蜂鸣器的功能不能很好地实现。最后板子焊好了，也组装到了一块，测了一下很好用，真的很开心。
