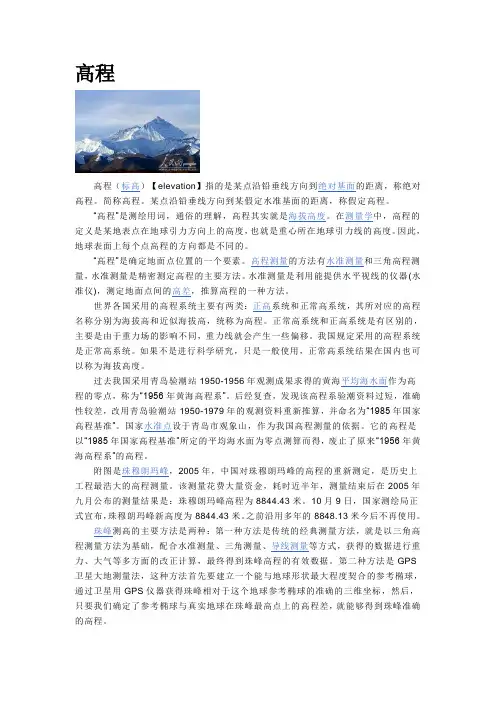

高程
高程英文名称：height 定义：地面点到高度起算面的垂直距离。
目录

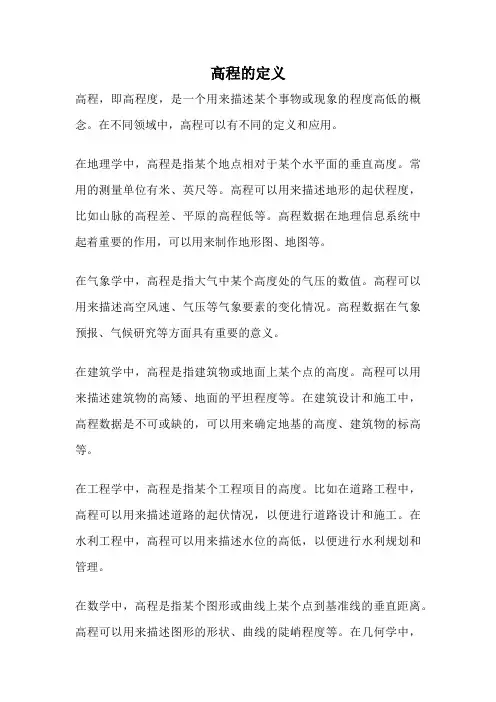

定义
测定办法
分类
中国部分名山的高程
规范法规

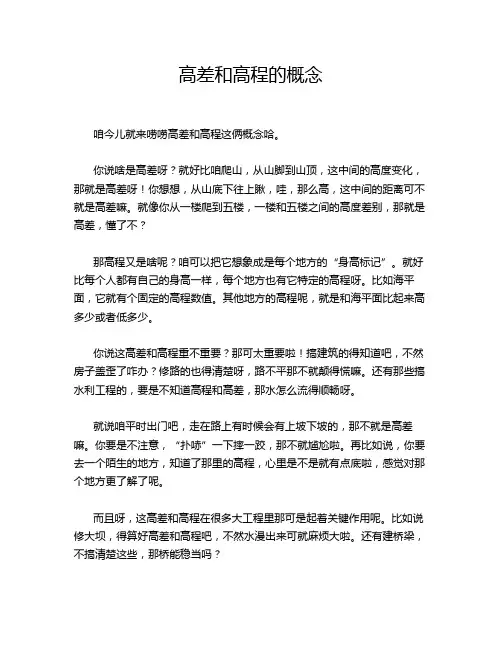

定义高程（标高）【elevation】指的是某点沿铅垂线方向到绝对基面的距离，称绝对高程。简称高程。某点沿铅垂线方向到某假定水准基面的距离，称假定高程。

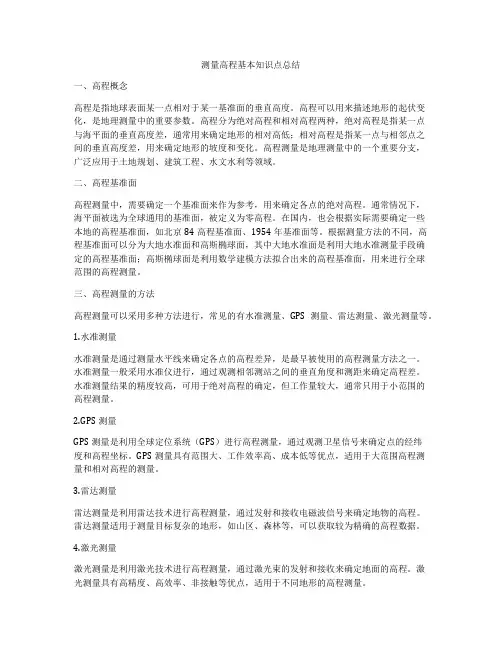

测定办法
“高程”是测绘用词，通俗的理解，高程其实就是海拔高度。在测量学中，高程的定义是某地表点在地球引力方向上的高度，也就是重心所在地球引力线的高度。因此，地球表面上每个点高程的方向都是不同的。
“高程”是确定地面点位置的一个要素。高程测量的方法有水准测量和三角高程测量，水准测量是精密测定高程的主要方法。水准测量是利用能提供水平视线的仪器(水准仪)，测定地面点间的高差，推算高程的一种方法。

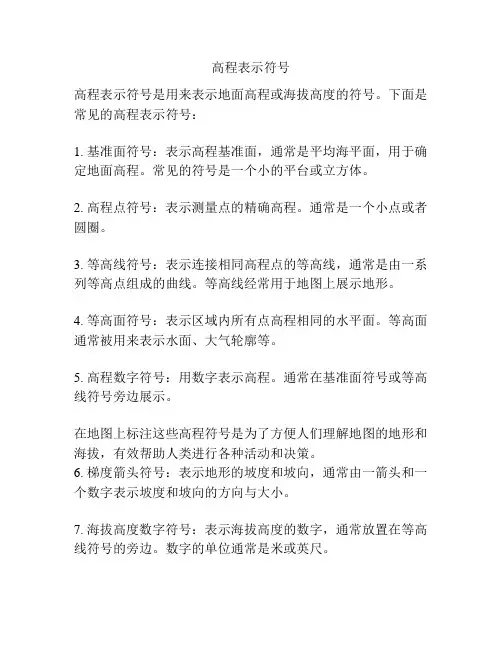

分类
世界各国采用的高程系统主要有两类：正高系统和正常高系统，其所对应的高程名称分别为海拔高和近似海拔高，统称为高程。正常高系统和正高系统是有区别的，主要是由于重力场的影响不同，重力线就会产生一些偏移。我国规定采用的高程系统是正常高系统。如果不是进行科学研究，只是一般使用，正常高系统结果在国内也可以称为海拔高度。
过去我国采用青岛验潮站1950-1956年观测成果求得的黄海平均海水面作为高程的零点，称为“1956年黄海高程系”。后经复查，发现该高程系验潮资料过短，准确性较差，改用青岛验潮站1950-1979年的观测资料重新推算，并命名为“1985年国家高程基准”。国家水准点设于青岛市观象山，作为我国高程测量的依据。它的高程是以“1985年国家高程基准”所定的平均海水面为零点测算而得，废止了原来“1956年黄海高程系”的高程。
附图是珠穆朗玛峰，2005年，中国对珠穆朗玛峰的高程的重新测定，是历史上工程最浩大的高程测量。该测量花费大量资金，耗时近半年，测量结束后在2005年九月公布的测量结果是：珠穆朗玛峰高程为8844.43米。10月9日，国家测绘局正式宣布，珠穆朗玛峰新高度为8844.43米。之前沿用多年的8848.13米今后不再使用。
珠峰测高的主要方法是两种：第一种方法是传统的经典测量方法，就是以三角高程测量方法为基础，配合水准测量、三角测量、导线测量等方式，获得的数据进行重力、大气等多方面的改正计算，最终得到珠峰高程的有效数据。第二种方法是GPS卫星大地测量法，这种方法首先要建立一个能与地球形状最大程度契合的参考椭球，通过卫星用GPS仪器获得珠峰相对于这个地球参考椭球的准确的三维坐标，然后，只要我们确定了参考椭球与真实地球在珠峰最高点上的高程差，就能够得到珠峰准确的高程。
中国部分名山的高程
2007年四月，中国国家测绘局和建设部联合公布了中国19座名山修正后的高程数据。这是继2005年公布珠穆朗玛峰高程后，中国再一次公布山峰类重要地理信息数据。此次公布的19座名山高程数据分别是：
泰山1532.7米，华山2154.9米，衡山1300.2米，恒山2016.1米，嵩山1491.7米，
五台山3061.1米，云台山624.4米，普陀山286.3米，雁荡山1108.0米，
黄山1864.8米，九华山1344.4米，庐山1473.4米, 井冈山1597.6米，
三清山1819.9米，龙虎山247.4米，崂山1132.7米，武当山1612.1米，
青城山1260.0米，峨眉山3079.3米。
规范法规
之前，中国许多山峰高程数据不统一、不准确，有的甚至相差近百米。随著社会经济的发展，全社会对重要地理信息数据的需求不断增长。依法公布中国著名山峰高程数据，可有效规范重要地理信息数据的审核公布行为，引导社会公众使用权威的重要地理信息数据，强化公民国家版图意识。
在综合考虑知名度、影响力、测量条件、国防安全等因素的基础上，国家测绘局将中国国家级重点风景名胜区(包括世界遗产)范围内的78座著名山峰高程纳入了由国家公布的重要地理信息数据范畴。2006年7月下旬至2007年3月上旬，上述第一批19座著名山峰的高程测量完成，获得了较为精确的数据，并获得了包括7位院士在内的12位专家组成的评审委员会一致通过。
