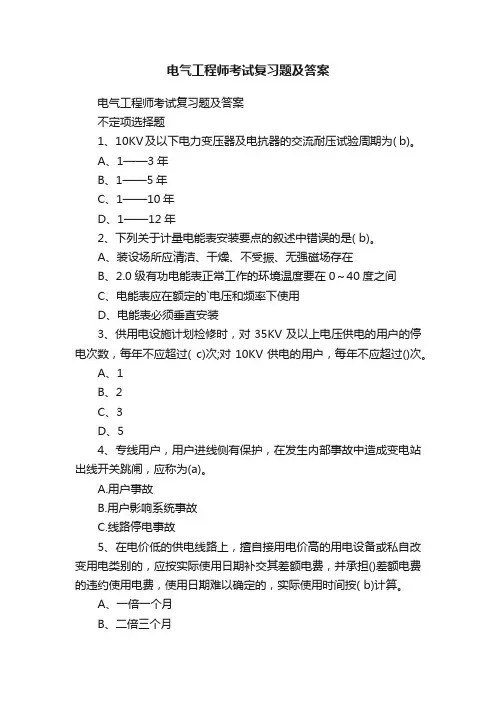

电气工程师考试复习题及答案不定项选择题
1、10KV及以下电力变压器及电抗器的交流耐压试验周期为( b)。
A、1——3年
B、1——5年
C、1——10年
D、1——12年
2、下列关于计量电能表安装要点的叙述中错误的是( b)。
A、装设场所应清洁、干燥、不受振、无强磁场存在
B、2.0级有功电能表正常工作的环境温度要在0～40度之间
C、电能表应在额定的电压和频率下使用
D、电能表必须垂直安装
3、供用电设施计划检修时，对35KV及以上电压供电的用户的停电次数，每年不应超过( c)次;对10KV供电的用户，每年不应超过()次。
A、1
B、2
C、3
D、5
4、专线用户，用户进线侧有保护，在发生内部事故中造成变电站出线开关跳闸，应称为(a)。
A.用户事故
电气工程师笔试试题试题
电气工程师入司测试题 一、不定选题项 (每题2分，共20分;下列每题都有四个答案，其中至少有一个正确答案，将正确答案的题号填入括号内，多选、少选、错选均不得分) 1、某用户计量电能表，允许误差为±2%，经校验该用户计量电能表实际误差为+5%，计算退回用户电量时应按( )计算。 A.+2% B.+3% C.+5% 2、 10KV及以下电力变压器及电抗器的交流耐压试验周期为( )。 A、1——3年 B、1——5年 C、1—— D、1—— 3、下列关于计量电能表安装要点的叙述中错误的是(B)。 A、装设场所应清洁、干燥、不受振、无强磁场存在 B、2.0级有功电能表正常工作的环境温度要在0~40度之间 C、电能表应在额定的电压和频率下使用 D、电能表必须垂直安装 4、供用电设施计划检修时，对35KV及以上电压供电的用户的停电次数，每年不应超过(A)次;对10KV供电的用户，每年不应超过(C)次。
A、1 B、2 C、3 D、5 5、专线用户，用户进线侧有保护，在发生内部事故中造成变电站出线开关跳闸，应称为(A)。 A.用户事故 B.用户影响系统事故 C.线路停电事故 6、在电价低的供电线路上，擅自接用电价高的用电设备或私自改变用电类别的，应按实际使用日期补交其差额电费，并承担(B)差额电费的违约使用电费，使用日期难以确定的，实际使用时间按( )计算。 A、一倍 B、二倍 C、三倍 D、五倍 E、一个月 F、二个月 G、三个月 H、六个月 7、三相四线进线低压用户，进户线入口的零线辅助接地的作用是( )。 A.增加单相接地电流 B.防止烧损家电 C.降低接地电阻 8、当两只单相电压互感器按V/V接线，二次线电压 Uab=100V,Ubc=100V,Uca=173V,那么，可能电压互感器( )。 A.二次绕组A相或C相极性接反 B.二次绕组B相极性接反 C.一次绕组A相或C相极性接反 D.二次绕组B相极性接反
注册电气工程师考试试题及答案 注册电气工程师考试试题及答案（多项选择题） 1?电气接地按其接地的作用，可分为（）。 A. 电气功能性接地 B. 电气直接性接地 C. 电气保护性接地 D. 电气防静电接地 2?用电设备的接地及安全设计，应根据（）等因素合理确定方案。 A. 工程的发展规划 B. 工程的地质特点 C. 工程的规模 D. 工程的电气设备 3?当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时，为减少跨步电压，应采 取的措施有（）。 A. 水平接地体局部埋深不应小于0.8m B. 水平接地体局部应包绝缘物，可采用50?80mm 的沥青层，其宽度应超过接地装置 2m C. 采用沥青碎石地面或在接地体上面敷设50? 80mm的沥青层，其宽度应超过接地 装置2m D. 水平接地体局部埋深不应小于0.5m 4.对辅助等电位连接线的截面要求有（）。 A. 当用于连接两个电气设备外露导电部分时，其截面不应小于其中较小的保护线截面
B. 当用于连接电气设备与装置外可导电部分时，不应小于相应保护线截面的1/2 C. 在任何情况下，其最小截面不应小于5m m2（无机械保护时） D. 在任何情况下，其最小截面不应小于5.5m m2（有机械保护时） 5?根据使用场所的要求，洁净手术部主要选用（）系统接地形式。 A. TN-S B. TN-C C. IT 6?下列表述正确的是（）。 A. 在施工现场专用的中性点直接接地的电力线路中，必须采用TN-C接零保护系统 B. 绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或 接零（PEN）可靠。不应作为接地（PR）或接零（PEN）的接续导体 C. 当保护导体采用一般铜导线时，有机械保护时，其截面不应小于 2.5m m2；无机械保护 时不应小于5m m2 D. 金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠 7. 电气功能性接地，主要包括（）等。 A. 防静电接地 B. 直流接地 C. 交流接地 D. 信号接地 8. 当变电所的高压系统与低压系统采用共用接地装置时，在向低压系统供电的变电所的高压侧，一旦发生高压系统接地故障的情况，只要满足（）时，则认为变电所和设备是安全的。
注册电气工程师考试试题及答案（多项选择题） 1.电气接地按其接地的作用，可分为(AC )。 A.电气功能性接地 B.电气直接性接地 C.电气保护性接地 D.电气防静电接地 2.用电设备的接地及安全设计，应根据(ABC )等因素合理确定方案。 A.工程的发展规划 B.工程的地质特点 C.工程的规模 D.工程的电气设备 3.当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时，为减少跨步电压，应采取的措施有( BC)。 A.水平接地体局部埋深不应小于0.8m B.水平接地体局部应包绝缘物，可采用50～80mm的沥青层，其宽度应超过接地装置2m C.采用沥青碎石地面或在接地体上面敷设50～80mm的沥青层，其宽度应超过接地装置2m D.水平接地体局部埋深不应小于0.5m
4.对辅助等电位连接线的截面要求有(ABC )。 A.当用于连接两个电气设备外露导电部分时，其截面不应小于其中较小的保护线截面 B.当用于连接电气设备与装置外可导电部分时，不应小于相应保护线截面的1/2 C.在任何情况下，其最小截面不应小于5m㎡(无机械保护时) D.在任何情况下，其最小截面不应小于5.5m㎡(有机械保护时) 5.根据使用场所的要求，洁净手术部主要选用( AC)系统接地形式。 A.TN-S B.TN-C C.IT 6.下列表述正确的是(BD )。 A.在施工现场专用的中性点直接接地的电力线路中，必须采用TN-C接零保护系统 B.绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。不应作为接地(PR)或接零(PEN)的接续导体 C.当保护导体采用一般铜导线时，有机械保护时，其截面不应小于2.5m ㎡;无机械保护时不应小于5m㎡ D.金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠
2010年电气工程师(发输变电)案例分析试题(上午卷) （考生版） 试卷题量：25题试卷总分：50分试卷限时：180分钟测评/引用码：xDe9HXi 一、案例题 根据以下材料回答1-5题： 某220kV变电所，原有2台120MVA主变压器，其电压为220／110／35kV，220kV为户外管母线中型布置，管母线规格为φ100／90；220kV、110kV为双母线接线，35kV为单母线分段接线，根据负荷增长的要求，计划将现有2台主变压器更换为 180MVA(远景按3×180MVA考虑)。 1、根据系统计算结果，220kV母线短路电流已达35kA，在对该管形母线进行短路下机械强度计算时，请判断需根据下列哪项考虑，并说明根据。（ ） A、自重，引下垂线，最大风速 B、自重，引下垂线，最大风速和覆冰 C、自重，引下垂线，短路电动力和50％最大风速且不小于15m／s风速 D、引下线重，自重，相应震级的地震力和25％最大风速 2、已知现有220kV配电装置为铝镁系(LDRE)管母线，在计及日照(环境温度35％，海拔1000m以下)条件下，若远景220kV母线最大穿越功率为800MVA，请通过计算判断下列哪个正确?（ ） A、现有母线长期允许载流量2234A，不需要更换 B、现有母线长期允许载流量1944A，需要更换 C、现有母线长期允许载流量1966A，需要更换 D、现有母线长期允许载流量2360A，不需要更换 3、变电所扩建后，35kV出线规模增加，若该35kV系统总的单相接地故障电容电流为22．2A，且允许短时单相接地运行，计算35kV中性点接地应选择下列哪种接线方式?（ ） A、35kV中性点不接地，不需要装设消弧线圈 B、35kV中性点经消弧线圈接地，消弧线圈容量450kVA C、35kV中性点经消弧线圈接地，消弧线圈容量800kVA D、35kV中性点经消弧线圈接地，消弧线圈容量630kVA 4、 A、5．65kA B、8．96kA C、10．49kA D、14．67kA 5、该变电所现有35kV、4组7．5Mvar并联电容器，更换为2台180MVA主变压器后，请根据规程说明下列电容器配置中，哪项是错误的?（ ） A、容量不满足要求，增加2组7．5Mvar电容器 B、可以满足要求 C、容量不满足要求，更换为6组10Mvar电容器 D、容量不满足要求，更换为6组15Mvar电容器 根据以下材料回答6-10题：
2020年初级电气工程师考试题库388题[含答案] 一、多选题 1．变压器的高.低压绝缘套管的作用是( )。 A.对分接开关绝缘 B.对地绝缘 C.引出变压器高.低压绕组引线 D.对器身绝缘 标准答案:BC 2．各种防爆电气设备的保护装置和附属元件必( )整定可靠。 A.运行良好 B.齐全 C.可靠 D.完整 标准答案:BCD 3．( )等必须有保护接地。 A.橡套电缆芯线 B.铠装电缆的钢带(或钢丝) C.铠装电缆的铅皮 D.电压在36 V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳与构架 E.电缆的屏蔽护套 标准答案:BCDE 4．属于行政法规的是( ) 。 A.安全生产法 B.煤矿安全监察条例 C.煤炭法 D.安全生产许可证条例 标准答案:BD 5．安全生产管理，坚持( )的方针。 A.预防为主 B.安全责任制 C.安全第一 D.监督检查 E.综合治理 标准答案:ACE
6．架空电力线路验电时应注意( )。 A.先验远侧，再验近侧 B.先验低压，后验高压 C.先验近侧，再验远侧 D.先验上层，再验下层 E.先验下层，再验上层 F.先验高压，后验低压 标准答案:BCE 7．变压器差动保护动作的可能原因是( )。 A.二次线路故障 B.定值不合理 C.外部出线故障 D.变压器内部故障 标准答案:ABD 8．( )可造成电动机过负荷。 A.电源电压过低 B.重载启动电机 C.超载运行 D.机械性堵转 标准答案:ABCD 9．《煤矿安全规程》是煤矿安全法规体系中一部重要的安全技术规章，它具有( )的特点。 A.规范性 B.科学性 C.相对稳定性 D.强制性 标准答案:ABCD 10．计算短路电流时基准量通常选择( )。 A.电抗 B.电流 C.电压 D.容量 标准答案:CD 11．射极输出器的特点是( )。
2012年电气工程师发输变电专业案例考试真题及答案下午卷 试卷题量：40题试卷总分：80分试卷限时：180分钟 一、案例题 根据材料，回答1-5题。 某新建2×300MW燃煤发电厂，高压厂用电系统标称电压为6kV，其中性点为高电阻接地。每台机组设二台高压厂用无励磁调压双绕组变压器，容量为35MVA，阻抗值为10．5％，6．3kV单母线接线，设A段、B段。6kV系统电缆选为zR-YJV22-6／6Kv。已知：ZR-YJV22－6／6KV三芯电缆每相对地电容值及A、B段电缆长度如下：表1 矩形铝导体长期允许载流量A．表2 注：
1．表中导体尺寸h为宽度，b为厚度。 2.表中当导体为四条时，平放、竖放第2、3片间距皆为50mm。 3.同截面铜导体载流量为表中铝导体载流量的1．27倍。请根据以上条件计算下列各题(保留两位小数)。 1、当A段母线上容量为3200kW的给水泵电动机起动时，其母线已带负荷19141kVA，求该电动机起动时的母线电压百分数为下列哪项数值?(已知该电动机起动电流倍数为6、额定效率为0．963、功率因数为0．9)（） A、88％ B、92％ C、93％ D、97％ 【答案】B 2、当两台厂用高压变压器6．3kV侧中性点采用相同阻值的电阻接地时，请计算该电阻值最接近下列哪项数值?（ ） A、87．34Ω B、91．70Ω C、173．58Ω D、175．79Ω 【答案】A 3、当额定电流为2000A的6．3kV开关运行在周围空气温度50℃，海拔高度为2000M环境中时，其实际负荷电流应不大于下列 哪项数值?（） A、420A B、1580A C、1640A D、1940A 【答案】C 4、厂用变高压变压器高压侧系统短路容量为无穷大，接在B段的电动机负荷为21000kVA，电动机平均反馈电流倍数取 6，ηcosμs。取0．8，求B段的短路电流最接近下列哪项数值?（） A、15．15kA B、33．93kA C、45．68kA D、49．09kA 【答案】D 5、请在下列选项中选择最经济合理的6．3kV段母线导体组合，并说明理由。（） A、100×10mm矩形铜导体二条平放 B、100×10mm矩形铝导体三条平放 C、100×6．3mm矩形铜导体三条平放 D、100×10mm矩形铜导体三条竖放 【答案】C 根据材料，回答6-8题。 某大型燃煤厂，采用发电机变压器组单元接线，以220kV电压接入系统，高压厂用工作变压器直接接于主变低压侧，高压起动备用变压器经220kV电缆从本厂220kV配电装置引接，其两侧额定电压比为226／6．3kV，接线组别为YNyn0，额定容量为 40MVA，阻抗电压为14％，高压厂用电系统电压为6kV，设6kV工作段和公用段，6kV公用段电源从工作段引接，请回答下列各题。 6、已知高压起动备用变压器为三相双绕组变压器，额定铜耗为280kW，最大计算负荷34500kVA，cosψ=0．8，若220kV母线电
注册电气工程师专业考试选择题试题及答案 注册电气工程师专业考试选择题试题及答案一 1.接地极型式可以采用( )。 A.金属水道系统 B.铝质包皮和其他金属外皮电缆 C.埋于基础内的接地极 D.钢筋混凝土中的钢筋 2.下列可作为保护导体的有( )。 A.单芯电缆的芯线 B.导体外部的工作零线 C.固定敷设的裸导体或绝缘导体 D.金属外护层、屏蔽体及铠装层等 3.电子设备可以采用的接地系统有( )。 A.TN-S B.TT C.IT D.TN-C 4.金属电缆桥架及其支架和引入或引出的金属电缆导管，必须接地(PE)或接零(PEN)可靠，且必须符合( )规定。 A.金属电缆桥架及其支架全长应不少于两处与接地(PE)或接零(PEN)干线相连接 B.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于10m ㎡ C.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓 D.镀锌电缆桥架间连接板应焊接 5.在高土壤电阻率地区，降低接地电阻宜采用的方法有( )。 A.采用多支线外引接地装置，外引长度不应小于有效长度，有效长度应符合规范要求 B.接地体埋于较浅的低电阻率土壤中 C.采用换土 D.采用降阻剂或换土 6.采用接地故障保护时，在建筑物内，可用作总等电位连接的有( )。 A.PE、PEN干线 B.电气装置接地极的工作零线 C.建筑物内的水管、煤气管、采暖和空调管道等金属管道 D.建筑物金属构件、导电体等，以及电位连接中金属管道连接处应可靠地连通导电 7.对大的故障电流很敏感的负载(电动机)，可以采用的接地系统有( )。 A.IT B.TT C.TN-S D.TN-C 8.用于直接接触电击防护时，应选用( )的剩余电流保护器。 A.高灵敏度 B.快速动作型 C.移动式
2018年注册电气工程师专业知识考试真题及答案上 (总分：100.00，做题时间：240分钟) 一、单项选择题(总题数：40，分数：40.00) 1.低电阻接地系统的高压配电电气装置，其保护接地的接地电阻应符合下列哪项公式的要求，且不应大于下列哪项数值？（分数：1.00） A.R≤2000/IG，10Ω B.R≤2000/IG，4Ω√ C.R≤120/IG，4Ω D.R≤50/IG，1Ω 2.直流负荷按性质可分为经常负荷、事故负荷和冲击负荷，下列哪项不是经常负荷？（分数：1.00） A.连续运行的直流电动机 B.热工动力负荷√ C.逆变器 D.电气控制、保护装置等 3.配电设计中，计算负荷的持续时间应取导体发热时间常数的几倍？（分数：1.00） A.1 倍 B.2 倍 C.3 倍√ D.4 倍 4.某学校教室长 9.0m,宽 7.4m，灯具安装高度离地 2.60m，离工作面高度 1.85m，则该教室的室形指数为下列哪项数值？（分数：1.00） A.1.6 B.1.9 C.2.2 √ D.3.2 5.已知同步发电机额定容量为 25MVA，超瞬态电抗百分值 Xd"=12.5%,标称电压为 10kV,则超瞬态电抗有名值最接近下列哪项数值？（分数：1.00） A.0.55Ω B.5.5Ω C.55Ω√ D.550Ω 6.10kV 电能计量应采用下列哪一级精度的有功电能表？（分数：1.00） A.0.2S
B.0.5S √ C.1.0 D.2.0 7.继电保护和自动装置的设计应满足下列哪一项要求？（分数：1.00） A.可靠性、经济性、灵敏性、速动性 B.可靠性、选择性、灵敏性、速动性√ C.可靠性、选择性、合理性、速动性 D.可靠性、选择性、灵敏性、安全性 8.当 10/0.4kV 变压器向电动机供电时，全压直接经常起动的笼型电动机功率不应大于电源变压器容量的百分数是多少？（分数：1.00） A.15% B.20% √ C.25% D.30% 9.在系统接地型式为 TN 及 TT 的低压电网中，当选用 YynO 接线组别的三相变压器时，其由单相不平衡负荷引起中性线电流不得超过低压绕组额定电流的多少（百分数表示)，且其一相的电流在满载时不得超过额定电流的多少（百分数表示）？（分数：1.00） A.15%，60% B.20%，80% C.25%，100% √ D.30%，120% 10.在爆炸性粉尘环境内，下列关于插座安装的论述哪一项是错误的？（分数：1.00） A.不应安装插座√ B.应尽量减少插座的安装数量 C.插座开口一面应朝下，且与垂直面的角度不应大于 D.宜布置在爆炸性粉尘不易积聚的地点 11.某 IT 系统额定电压为 380V,系统中安装的绝缘监测电器的测试电压和绝缘电阻的整定值，下列哪一项满足规范要求？（分数：1.00） A.测试电压应为 250V，绝缘电阻整定值应低于0.5MΩ B.测试电压应为 500V，绝缘电阻整定值应低于0.5MΩ√ C.测试电压应为 250V，绝缘电阻整定值应低于 1.0MΩ D.测试电压应为 1000V，绝缘电阻整定值应低于1.0MΩ 12.变电所的系统标称电压为 35kV，配电装置中采用的高压真空断路器的额定电压，下列哪一项是最适宜的？（分数：1.00） A.35.0kV B.37.0kV
电气工程师《供配电》案例分析题 时间对每个人是公平的。我们应抓紧时间，努力把握住每一个今天，在今天尽量多做实事，使今天的工作效率大大提高。以下是百分网小编整理的电气工程师《供配电》案例分析题，欢迎来阅读! 案例分析题 题1：某地区拟建一座500kV变电站，站地位于Ⅲ级污秽区，海拔高度不超过1000m，年最高温度为40Ⅲ，年最低温度为-25Ⅲ。变电站的500kV侧，220kV侧各自与系统相连。3kV 侧接无功补偿装置。 该站远景规模为：主变压器4×750MVA，500kV出线6回，220kV出线14回，500kV电抗器两组，35kV电容器组8×60Mvar，35kV电抗器8×60Mvar。 本期建设规模为：主变压器2×750MVA，500kV出线2回，220kV出线6回，每组主变压器各接35kV电容器组2×60Mvar，35kV电抗器2×60Mvar。 主变选用3×250MVA单相自耦无励磁电压变压器。 容量比：250MVA/250MVA/66.7MVA 接线组别：YNaOdll。(2012) (1)本期的2回500kV出线为架空平行双线路，每回长约为120km，均采用4×LGJ400导线(充电功率1.1Mvar/km)，在初步设计中为补偿充电功率曾考虑在本站配置500kV电抗器作调相调压，运行方式允许两回路公用一组高压并联电抗器。请计算本站所配置的500kV并联电抗器最低容量宜为下列哪一种? (A)59.4MVA (B)105.6MVA (C)118.8MVA (D)132MVA (2)如该变电站本期35kV母线的规矩容量1800MVA，每1435kV电容器串联电抗器的电抗率为4.5%，为了在投切电容器组时不发生3次谐波谐振则下列哪组容量不应选用?(列式计算) (A)119Mvar (B)65.9Mvar (C)31.5Mvar (D)7.89Mvar 参考答案： (1)答案：[C] 解答过程：根据《电力系统设计手册》式(8-3)有： (2)答案：[A] 解答过程：根据《并联电容器装置设计规范》(GB50227—2008)第3.0.3条第3款：发生谐振的电容器容量，可按下式计算： 应避开该容量的补偿电容器。 题2：某220kV变电所，最终规模为两台180MVA的主变，额定电压为220/110/35kV，拟在35kV侧装设并联电容器进行无功补偿。(2010) (1)请问本变电所的每台主变的无功补偿容量取哪个为宜? (A)15000kvar (B)40000kvar (C)63000kvar (D)80000kvar
【08-2-A-8】已知一车间计算负荷S 1=5000kVA ，cos ?1=0.85；二车间计算负荷S 2=4000kVA ，cos ?2=0.95.计算两车间总计算负荷应为下列哪项数值？（不考虑同时系数） （A ）9000kVA （B ）8941kVA （C ）9184kVA （D ）10817kVA 答案：【B 】解答过程： 依据《工业与民用供配电设计手册》（第四版）P10，式1.4-5，列表计算如下： 负荷名称计算负荷（kVA ）cos?tg?P （kW ）Q （kvar ）S （kVA ） 一车间50000.850.6242502635二车间40000.950.32938001250总计805038858938解析： 1、考点归属：总视在功率计算。 2、考点分析：1.视在功率S 不能叠加，先转换成有功功P 、无功Q ，相应的有功求和，相应的无功求和，然后在求视在，一定要注意。2.厂区各车间的负荷计算，要再乘一次系数。而各车间变压器的功率损耗是否考虑要看题目情况而定。些种题仅本年度出现过，且计算量小，未来仍有可能出大的计算案例。【题6-10】某车间工段的用电设备的额定参数及使用情况如下： 请回答下列问题，并列出解答过程：（计算时取小数点后两位） 【 11-2-A-9】假设本工段计算负荷105kVA ，供电电压为220/380V 时，本工段计算电流应为下列哪项数值？ （A ）142.76A （B ）145.06A （C ）159.72A （D ）193.92A 答案：【C 】解答过程： 依据《工业与民用供配电设计手册》（第四版）P10，式1.4-6，I c = = =159.72A 解析： 1、考点归属：线路计算电流。 2、考点分析：线路的计算电流用计算负荷来求，电压用系统标称电压。各个回路的计算电流如何计算见配四的P315表5.2-3。 设备名称额定功率（kW ） 需要系数cosφ备注 金属冷加工机床400.20.5起重机用电动机300.30.5负荷持续率为40％电加热器 20 1.00.98单台，单相380V 冷水机组、空调设备送风机 400.850.8高强气体放电灯 80.900.6含镇流器的功率损耗荧光灯 4 0.90 0.9 含电感镇流器的功率损耗，有补偿 考点4：求解视在功率和计算电流 【题6-10】已知某企业总计算负荷P js =18MW ，Q js =8.8Mvar ，年平均有功负荷系数0.7，年平均无功负荷 系数0.8，年实际工作小时数5000h ，年最大负荷利用小时数3500h 。
电气工程师《基础知识》考试试题及答案 1.低压验电笔一般适用于交直流电压为(c)v以下。 a 220; b 380; c 500。 2.铅酸蓄电池在正常运行状态下，正极板的颜色为(c)。 a 灰色; b 黑色; c 浅褐色。 3.导体切割磁力线时，其产生感应电动势的大小与磁场的磁感应强度(b)。 a.的平方成正比; b.的一次方成正比; c.的大小无关; d.成反比。 4.载流导体在磁场中所受力的大小与导体有效长度(c)。 a.的1/2成正比; b.无关; c.成正比; d.成反比。 答案:c 5.三相对称负载星形连接时，其线电流为相电流的(b)倍。
a.; b.1; c.1/; d.1/。 6.磁阻的大小与磁路的长度(c)。 a.无关; b.成反比; c.成正比; d.成非线性关系。 7.由铁磁材料构成的磁通集中通过的路径，称为(c)。 a.电路; b.磁链; c.磁路; d.磁场。 8.三相变压器的三相磁路不对称，正常情况下，三相空载励磁电流不相等，三相芯柱中的磁通量为(c)。 a.两边相相等，并大于中间相; b.两边相相等，并小于中间相; c.三相相等; d.三相不相等，且无规律2015年电气工程师《基础知识》考试真题及答案2015年电气工程师《基础知识》考试真题及答案。 9.经耐受105℃的液体介质浸渍过的纸、纸板、棉纱等都属于(a)绝缘 a.a级;
b.b级; c.y级; d.f级。 10.周期性交流量的波形因数等于(a)。 a.有效值/平均值; b.最大值/有效值; c.瞬时值/有效值; d.最大值/平均值。 11.周期性交流量的波顶因数等于(b)。 a.有效值/平均值; b.最大值/有效值; c.瞬时值/有效值; d.最大值/平均值。 12.直流试验电压的脉动是指对电压(a)的周期性波动。 a.算术平均值; b.最大值; c.最小值; d.峰值。 13.直流试验电压的脉动幅值等于(d)。 a.最大值和最小值之差; b.最大值与平均值之差; c.最小值与平均值之差;
注册电气工程师考试经验谈(相当好)
历年注册电气工程师专业考试经验谈 （供配电专业） 首先来看命题专家的高见： 注册电气考试象气势汹涌的钱江潮，推波逐浪搅乱了无数人的思考。一年、几个月的努力拼搏，只希望在拿到考卷的这一刻，心十分平静。所有的工程师经历了无数次的考场，但注册电气考试还是第一次。 在考场上有人紧张，有人埋怨，也有人笑。走出考场，有人骂娘，有人沮丧，也有人潇洒。但在我国，注册电气考试毕竟还是刚开展不久，一点也不奇怪。 有人说：考试题目太偏。 根据建筑注册考试的情况，实际上出题的专家们提供的是一个够用5-6年的题库。每年按比例抽出考题，据说今后允许每年有30%的重复概率。因此偏题不带有一般性。 有人说：考试明显有利于电力系统人员。 我国实行的是注册电气考试，不是注册建筑电气考试，因此电力系统考题较多是正常的。我在很多场合多次讲过这话，要引起广大建筑电气界的注意。 有人说：第二天下午案例分析题结果都是文字选择题，查查规范、参考书都可以找得到。案例分析题怎么是这样？大家准备了短路电流计算、继电保护计算、照明计算……，都没有用上。 这值得大家思考。 1、案例分析题特点： 由题干和小题组成。一个大题出二到五个小题，有单选和多选题，有定性分析和定量分析；各小题既有逻辑关系又相对独立。 考查对较复杂的专业知识进行综合分析和运用的能力，运用专业知识解决实际问题的准确性和有效性。 单、多选题可以是文字、数字、和图形等，考记忆、理解、分析、综合、应用等各种能力层次。 1、因此文字案例分析题占一定比例十分正常。 2、今年第二天下午案例分析题考试有50%可选，给大家增值不少。试想明年实行必答题时（第二天上午），案例分析题的定性分析和定量分析可能趋于正常。 2
电气工程师基础知识试题及答案电气工程师基础知识试题及答案 2017电气工程师基础知识试题及答案 10-1.刚体作平面运动时， (A)其上任一截面都在其自身平面内运动; (B)其上任一直线的运动均为平移运动; (C)其中任一点的轨迹均为平面曲线; (D)其上点的轨迹也可能为空间曲线。 10-2.刚体的平面运动可看成是平移和定轴转动组合而成。平移和定轴转动这两种刚体的基本运动， (A)都是刚体平面运动的特例; (B)都不是刚体平面运动的特例; (C)刚体平移必为刚体平面运动的特例，但刚体定轴转动不一定是刚体平面运动的特例; (D)刚体平移不一定是刚体平面运动的特例，但刚体定轴转动必为刚体平面运动的特例。 10-3.将刚体平面运动分解为平移和转动，它相对于基点A的角速度和角加速度分别用wA和eA表示，而相对于基点B的角速度和角加速度分别用wB和eB表示，则 (A)wA=wB,eA=eB; (B)wA=wB,eAeB; (C)wAwB,eA=eB;
(D)wAwB,eAeB. 10-4.平面图形上任意两点A、B的速度在其连线上的'投影分别用[vA]AB和[vB]AB表示，、两点的加速度在其连线上的投影分别用[aA]AB和[aB]AB表示，则 (A)可能有[vA]AB=[vB]AB,[aA]AB[aB]AB; (B)不可能有[vA]AB=[vB]AB,[aA]AB[aB]AB; (C)必有[vA]AB=[vB]AB,[aA]AB=[aB]AB; (D)可能有[vA]AB[vB]AB,[aA]AB[aB]AB。 10-5.设平面图形在某瞬时的角速度为w，此时其上任两点A、B 的速度大小分别用vA、vB表示，该两点的速度在其连线上的投影分别用[vA]AB和[vB]AB表示，两点的加速度在其连线上的投影分别用[aA]AB和[aB]AB表示，则当vA=vB时 (A)必有w=0; (B)必有w0; (C)必有[aA]AB=[aB]AB; (D)必有[vA]AB=[vB]AB; 10-6.平面运动刚体在某瞬时的角速度、角加速度分别用w、e表示，若该瞬时它作瞬时平移，则此时 (A)必有w=0,e0; (B)必有w0,e0; (C)可能有w0,e0; (D)必有w=0,e=0。 参考答案： 10-1.(C)
电气工程师应聘试题 Final revision on November 26, 2020
电气工程师应聘试题 姓名： 一、名词解释： 1、基尔荷夫第一定律 2、TN—S系统 3、自耦减压起动 4、同名端 二、填空： 1、已知正弦交流电的表达式e=EmSin(wt+Φ)，式中e表示，Em表示，w表示，Φ表示。 2、十进制数字8，转换成二进制数字，这个数字是。 3、某交流回路消耗有功功率为P，消耗无功功率为Q，则该回路消耗的视在功率为，该回路 的总功率因数为。 4、普通的低压电机、交流弧焊机等，要求其绕组的对地绝缘电阻最小不得小于。 5、全电路的欧姆定律表达式是（用代号I、E、R、r表示）各代号的含义是，，，。 6、对称负载、星形连接的三相电路，线电流等于倍相电流，线电压等于倍相电压。 7、RC串联电路中，已知电阻上的电压为交流10V，电容上的电压为交流10V，该电路中电阻 和电容上的电压之和为。 8、绕线式三相异步电动机，当定子电压保持不变，只增加转子回路中的附加阻抗时，电动机 所能产生的最大转矩将。 9、运行中的电流互感器二次边禁止，电压互感器二次边禁止。 10、目前异步电机采用的调速方式中，最理想的是。 11.电气设备的绝缘等级可分为A、B、、、等几类。 12.三相交流电源的相色一般用色、色、色表示，接地线一般用色电缆。 13.电力系统中常用的电压等级有400V、3KV、KV、KV、KV等。（从低到高依次填写） 14.两只电容器C1、C2串联，那么总电容量C总=，若二者并联，那么总电容量C总=。 三、简答题： 1、能耗制动主要用在三相鼠笼式异步电动机和他励式直流电动机上，请简述在这两种电动机 上是如何实施能耗制动的。 2、简述电力变压器并联运行的条件。 3、请分析起重机满载重物，从起升机构通电运行到重物匀速下降，起升电机的工作状态与过 程。 4、简述断路器、负荷开关、隔离刀闸三者的区别。 5、试述普通晶闸管分为哪几极？并写出其导通条件。 四、制图题： 1.画出星-三角启动的电气原理图，并绘制出其PLC接线图，梯形图，写出程序。 2.绘制恒定压力供水系统一个简图 要求：1）闭环控制， 2）使用变频器及压力传感器控制。（用文字叙述也可） 3.三相异步电动机与绕线式转子电动机的区别。
电气工程师笔试试题试 题 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电气工程师入司测试题 一、不定选题项 (每题2分，共20分;下列每题都有四个答案，其中至少有一个正确答案，将正确答案的题号填入括号内，多选、少选、错选均不得分) 1、某用户计量电能表，允许误差为±2%，经校验该用户计量电能表实际误差为+5%，计算退回用户电量时应按( )计算。 A.+2% B.+3% C.+5% 2、 10KV及以下电力变压器及电抗器的交流耐压试验周期为( )。 A、1——3年 B、1——5年 C、1——10年 D、1——12年 3、下列关于计量电能表安装要点的叙述中错误的是(B)。 A、装设场所应清洁、干燥、不受振、无强磁场存在 B、级有功电能表正常工作的环境温度要在0~40度之间 C、电能表应在额定的电压和频率下使用 D、电能表必须垂直安装 4、供用电设施计划检修时，对35KV及以上电压供电的用户的停电次数，每年不应超过(A)次;对10KV供电的用户，每年不应超过(C)次。
A、1 B、2 C、3 D、5 5、专线用户，用户进线侧有保护，在发生内部事故中造成变电站出线开关跳闸，应称为(A)。 A.用户事故 B.用户影响系统事故 C.线路停电事故 6、在电价低的供电线路上，擅自接用电价高的用电设备或私自改变用电类别的，应按实际使用日期补交其差额电费，并承担(B)差额电费的违约使用电费，使用日期难以确定的，实际使用时间按( )计算。 A、一倍 B、二倍 C、三倍 D、五倍 E、一个月 F、二个月 G、三个月 H、六个月 7、三相四线进线低压用户，进户线入口的零线辅助接地的作用是( )。 A.增加单相接地电流 B.防止烧损家电 C.降低接地电阻 8、当两只单相电压互感器按V/V接线，二次线电压 Uab=100V,Ubc=100V,Uca=173V,那么，可能电压互感器( )。 A.二次绕组A相或C相极性接反 B.二次绕组B相极性接反 C.一次绕组A相或C相极性接反 D.二次绕组B相极性接反
【精品】2018电气工程师《供配电》案例题分析 题：某区域电网中现运行一座500kV变电所，根据负荷发展情况需要扩建，该变电所现状、本期及远景建设规模见表15-1。 (1)500kV线路均采用4×LGJ400导线，本期4回线路总长度为303km，为限制工频过电压，其中一回线路上装有120Mvar并联电抗器;远景8回线路总长度预计为500km，线路充电功率按1.18Mvar/km计算。请问远景及本期工程该变电所35kV侧配置的无功补偿低压电抗器容量为下列哪组数值? (A)590Mvar、240Mvar (B)295Mvar、179Mvar (C)175Mvar、59Mvar (D)116Mvar、23Mvar (2)该变电所现有750MVA主变阻抗电压百分比为Uk(1-2)%=14%，本期扩建的 2×1000MVA主变电抗电压百分比采用Uk(1-2)%=16%，若三台主变并列运行，它们的负载分布为下列哪种情况?请计算并说明。 (A)三台主变负荷均分布 (B)1000MVA主变容量不能充分发挥作用，仅相当于642MVA (C)三台主变安容量大小分布负荷 (D)1000MVA主变容量不能充分发挥作用，仅相当于875MVA (3)请计算本期扩建的两台1000MVA主变满载时，最大无功损耗为下列哪项数?(不考虑变压器空载电流) (A)105Mvar (B)160Mvar (C)265Mvar (D)320Mvar (4)该变电所220kV为户外配电装置，采用软母线(JLHA2)型钢芯铝合金绞线，若远景220kV母线最大穿越功率为1200MVA，在环境温度为35℃，海拔高度低于1000m条件下，根据计算选择一下哪种导线经济合理? (A)2×900mm2 (B)4×500mm2 (C)4×400mm2 (D)4×630mm2 参考答案及解析： (1)答案：[C] 解答过程：根据《330kv～750kv变电站无功补偿装置设计技术规定》(DL/T5014—2010)条文说明第5.0.7条：按就地平衡原则，变电站装设电抗器的最大补偿容量，一般
注册电气工程师考试试题及答案 1.电气接地按其接地的作用，可分为( )。 A.电气功能性接地 B.电气直接性接地 C.电气保护性接地 D.电气防静电接地 2.用电设备的接地及安全设计，应根据( )等因素合理确定方案。 A.工程的发展规划 B.工程的地质特点 C.工程的规模 D.工程的电气设备 3.当防直击雷的人工接地体距建筑物出入口或人行通道小于3m时，为减少跨步电压，应采取的措施有( )。 A.水平接地体局部埋深不应小于0.8m B.水平接地体局部应包绝缘物，可采用50～80mm的沥青层，其宽度应超过接地装置2m C.采用沥青碎石地面或在接地体上面敷设50～80mm的沥青层，其宽度应超过接地装置2m D.水平接地体局部埋深不应小于0.5m 4.对辅助等电位连接线的截面要求有( )。 A.当用于连接两个电气设备外露导电部分时，其截面不应小于其中较小的保护线截面 B.当用于连接电气设备与装置外可导电部分时，不应小于相应保护线截面的1/2 C.在任何情况下，其最小截面不应小于5m㎡(无机械保护时) D.在任何情况下，其最小截面不应小于5.5m㎡(有机械保护时) 5.根据使用场所的要求，洁净手术部主要选用( )系统接地形式。 A.TN-S B.TN-C C.IT D.TT 6.下列表述正确的是( )。 A.在施工现场专用的中性点直接接地的电力线路中，必须采用TN-C接零保护系统 B.绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。不应作为接地(PR)或接零(PEN)的接续导体 C.当保护导体采用一般铜导线时，有机械保护时，其截面不应小于2.5m㎡;无机械保护时不应小于5m㎡ D.金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠 7.电气功能性接地，主要包括( )等。 A.防静电接地 B.直流接地 C.交流接地 D.信号接地 8.当变电所的高压系统与低压系统采用共用接地装置时，在向低压系统供电的变电所的高压侧，一旦发生高压系统接地故障的情况，只要满足( )时，则认为变电所和设备是安全的。 A.暖气管作接地线或保护线 B.薄壁钢管或外皮作接地线或保护线 C.变电所的外露可导电部分的接地电阻不超过1n
电气工程师试题库 一、判断题:下列各题中判断正确的打√,错误的打×,每小题 1 分,共150 分。本大题共150个小题。 1、正弦量的三要素即频率、振幅、初相。( ) 2、正弦交流电路,电流瞬时值i=10 sin ( t+120°)A,则其有效值为10A。( ) 3、正弦交流电路中,电感元件上电压瞬时值为uL= LiL。( ) 4、正弦交流电路中,电容元件上电流有效值为I[sub]C [/sub]= 。( ) 5、正弦交流R、L、C串联电路中,总电压有效值U=UR+UL+UC 。( ) 6、正弦交流R、L并联电路中,总电流的有效值I= 。( ) 7、正弦交流R、L并联电路中, 。( ) 8、正弦交流电路中,电容元件上。( ) 9、在三相三线电路中,无论负载是何种接法,也不论是三相电流对称与否,线电流总是成立。( ) 10、三相负载作
星形联接时,线电压总是等于相电压的倍,作三角形联接时, 线电流总是相电流的倍。( ) 11、三相负载作三角形联接时,测出三相电流相等,则三个线电流也必然相等。( ) 12、对称三相制的瞬时功率是一个常量,其值等于平均功率。( ) 13、在任何情况下,电容电压和电感电流都不能跃变。( ) 14、容抗对高次谐波电流有畅通作用。( ) 15、一个电容和两个相同的灯泡组成星形电路，就是一种常用的简便相序指示器。若设电容所接的那一相为A相，则灯泡较亮的那一相为B相，暗的一相为C相。( ) 16、三相对称电源供给三相对称电灯负载，如果负载接成星形无中线，若A相保险丝断，则A相灯灭，B、C两相灯暗。( ) 17、将和的两白炽灯串联后接到220v电压上，则100w的灯比40w的更亮。( ) 18、某电压表上标有20 字样，此数值愈大，则表示取用电流愈小，表头灵敏
2016年案例分析试题（上午卷） 题1-5：请解答下列与电气安全相关的问题： 1.50Hz交流电通过人身达一定数量时，将引起人身发生心室纤维性颤动现象，如果电 流通路为左手到右脚时这一数值为50mA，那么当电流通路变为右手到双脚时，引起发生心室纤维性颤动形同效应的人身电流是多少？ （A）30mA （B）50mA （C）62.5mA （D）100mA 2. 一建筑物内的相对地标称电压AC220V，低压配电系统采用TN-S接地形式，对插座回 路采用额定电流为16A的断路器作馈电保护，且瞬动脱扣倍数为10倍，现需在此插座上使用标识为1类防触电类别的手电钻，手电钻连接电缆单位长度相保阻抗为Z =8.6Ω 1 /m（不计从馈电开关到插座之间的线路阻抗及系统阻抗），问手电钻连接电缆长度不大于多少时，才能满足防间接接触保护的要求？ （A）28m （B）123m （C）160m （D）212m 3. 用标称相电压为AC220V，50Hz的T T系统为一户外单向设备供电，设备的防触电类 别为1类，T T系统电源侧接地电阻为4Ω，供电电缆回路电阻为0.3Ω，采用带漏电模块的断路器作为馈电保护，断路器脱扣器瞬动电流整定为100A，额定漏电动作电流为 0.5A，不计设备侧接地线的阻抗，问设备层接地电阻最大为下列哪项数值时，就能满足 防间接接触保护的要求？ （A）0.5Ω（B）95.6Ω （C）100Ω（D）44Ω 4. 某变电所独处海拔高度为1500m，变电所内安装了10 / 0.4kV干式开关柜等设备， 变压器于低压柜之间用裸母线连接，在裸母线周围设有围栏，问该围栏最小高度和围栏到母线的最小安全净距为下列哪项？ （A）1700mm，800mm （B）1700mm，801mm （C）2200mm，801mm （D）2200mm，830mm 5. 某工厂生产装置，爆炸性气体环境中加工处理的物料有两种，其爆炸性气体混合味 的引燃温度分别为240℃和150℃，那么在该环境中允许使用的防爆电气设备的温度组应为下列哪项？请说明理由。 （A）T3 （B）T4 （C）T3，T4，T5，T6 （D）T4，T5，T6 题6-10：某城市综合体设置一座10kV总配电室及若干变配电室，10kV总配电室向个变配电室和制冷机组放射式供电，10kV制冷机组无功功率就地补偿，各变配电室无功功率在低压侧集中补偿，各个变配电室和制冷机组补偿后的功率因数均为0.9，请回答下
