工程名称
新都丽苑A 区
施工单位 江苏南通三建集团
有限公司
交底部位 16#房基础筏板、车库顶板 工序名称
钢筋工程
交底提要：
地基与基础房间绑扎
技术负责人
交底人
接受交底人
（一）材料准备
支撑三角凳铁、火烧丝、垫块、粉笔、卷尺、装箍筋用的铁吊栏、钢筋钩、钢筋扳子、小撬棍、磨光机，E43型和E50型焊条、烘箱、电焊机具。 （二）施工准备
1、成型钢筋加工完毕，并且符合料单，有料牌便于使用且钢筋原材复试合格。
2、墙、柱轴线、边线及控制线已经放出，并通过验收。 （三）操作工艺 1、工艺流程
防水保护层上放线→绑扎集水坑、电梯井部位的底层钢筋→绑扎底板下层筋→安装底板马凳→绑扎底板及上层筋→绑扎柱、墙插筋→柱、墙插筋校正、固定→清理→验收

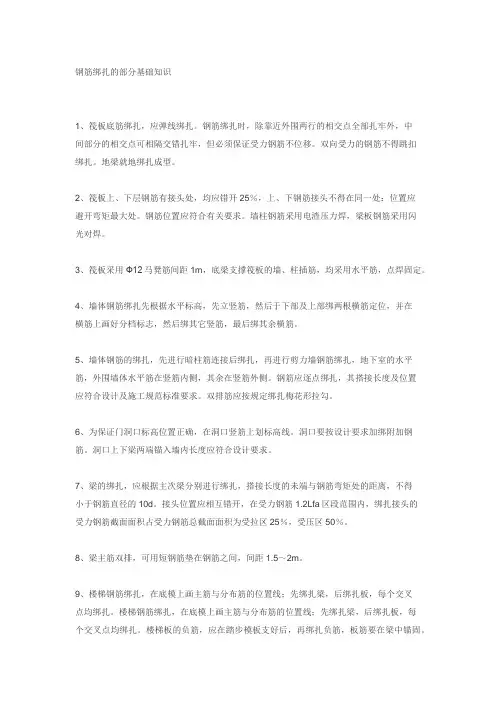

2、绑扎工艺 （1） 钢筋接头的选用
水平向 d ≥16采用滚轧直螺纹套筒， d ＜14采用绑扎搭接，搭接长度满足规范及设计要求
纵向
d ≥12采用电渣压力焊，d ＜10采用绑扎搭接，搭接长度满足规范及设计要求

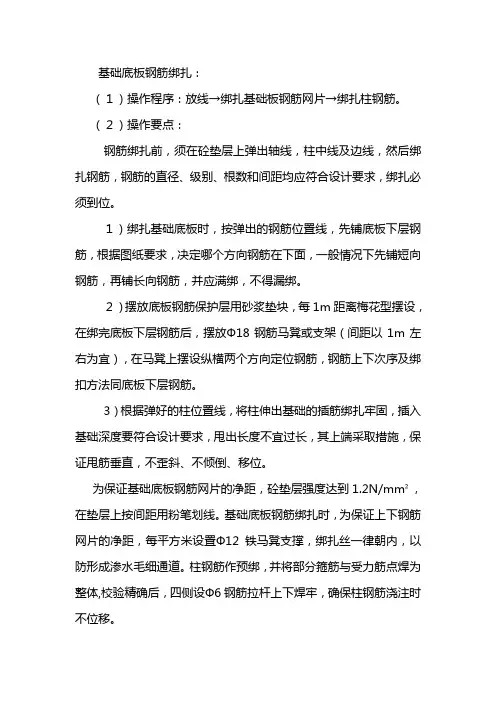

（2）底板钢筋绑扎
1）清理基层，弹出底板钢筋间距分格线。
2）钢筋双向布置到头，在板端保证锚固长度的弯勾。 3）在钢筋下铁上，用粉笔画出底板钢筋的间距分格线。
4）钢筋接头d ≥16为直螺纹接头，d ＜14采用绑扎搭接、接头位置应符合设计与规范的要求。
工程名称
新都丽苑A 区
施工单位 江苏南通三建集团
有限公司
交底部位 16#房基础筏板、车库顶板 工序名称
钢筋工程
交底提要：
地基与基础房间绑扎
技术负责人
交底人
接受交底人
5）机电管线安装施工完后摆放垫块，底板下保护层厚度为50mm(桩头位置处钢筋保护层厚度为100mm)，间距不大于1200mm 梅花型。垫块摆完后摆放马凳铁，马凳铁支腿要放在钢筋上。主楼及车库基础筏板内的钢筋绑扎，设马镫间距为1000，马镫上先铺设水平钢筋一根，品种、规格、型号同筏板短边方向面筋、再铺设长向钢筋，最后按照图纸铺设短边方向面筋，马镫位置正常铺设钢筋。
底板位置处的马蹬大样
≥1500
与底板筋连接
与底板筋连接
底板垫块
钢筋支撑
集水坑位置处的马蹬大样
6）板钢筋绑扎采用八字扣，并且所有交叉点全部绑扎牢固。
7）按标高控制底板厚度，钢筋绑扎时要注意在绑扎下层钢筋时，扎头向上，在绑扎
工程名称
新都丽苑A区施工单位
江苏南通三建集团
有限公司交底部位16#房基础筏板、车库顶板工序名称钢筋工程
交底提要：
地基与基础房间绑扎
技术负责人交底人接受交底人
上层时，扎头向下，并及时将扎头扳向钢筋网片内，以保证浇筑混凝土后钢丝不露出混凝土表面。
8）底板钢筋绑扎完毕后，根据底板上弹好的内、外墙、暗柱位置线进行插筋，并与底板、梁钢筋绑扎牢固。
9）以15#房45~48轴/H~M 轴基础底板为例，第四排、第五排钢筋之间需要加设C14@500的分层钢筋。
（3）墙体、暗柱钢筋（插筋）绑扎
1）地下室外墙外侧钢筋为竖筋在内，水平筋在外，双排钢筋须甩出墙面高度不小于36d，且相邻两接头间错开距离应不小于36d。
2）由于主楼基础筏板较厚（1200~1400mm），墙、柱插筋锚固到板底；车库底板（400mm~650mm）区域柱筋在插入底板时按照图集正常施工。
3）地下室内墙双排钢筋须甩出底板面高度不小于300 mm，且相邻两接头间错开距离不小于300 mm。（依据设计要求取300 mm）
工程名称
新都丽苑A 区
施工单位 江苏南通三建集团
有限公司
交底部位 16#房基础筏板、车库顶板 工序名称
钢筋工程
交底提要：
地基与基础房间绑扎
技术负责人
交底人
接受交底人
4）地下室墙体暗柱主筋应锚入底板并与上下铁绑扎牢固。为保证暗柱主筋不偏位，还需在底板内绑扎三个箍筋，距底板面50mm 处绑扎两个箍筋，在500mm 处在绑扎两个箍筋。
5）钢板止水带固定：水平施工缝采用钢板止水带时，为了保持钢板止水带顺直，在此带两边焊上φ8@1200定位筋，保证其位置处在施中缝及墙厚中间。地下室墙体钢板止水带直接支承于底板上铁,两侧中间用φ8@1200定位筋焊接以保证钢板止水带上下顺直,钢板止水带接头处必须对接双面满焊，防止出现气孔、砂眼而造成漏水隐患。水平方向止水带与竖直钢板止水带必须交圈、封闭，搭接焊牢。
外侧导墙止水钢板大样
（4）沉降后浇带处钢筋绑扎
后浇带做法（止水钢板焊接牢靠，止水钢板上下按水平及竖向间距均200mm 加设Φ14钢筋网，然后上下固定绑牢钢丝网，避免缝隙过大，在浇筑混凝土过程中出现漏浆,影响混凝土的浇筑质量）：
工程名称
新都丽苑A 区
施工单位 江苏南通三建集团
有限公司
交底部位 16#房基础筏板、车库顶板 工序名称
钢筋工程
交底提要：
地基与基础房间绑扎
技术负责人
交底人
接受交底人
（四）质量标准
1、钢筋表面无裂纹、颗粒、及片状老锈，表面应清洁，无油污和灰浆。
2、钢筋绑扎要求牢固，无漏扣、松扣现象。
3、所有工序开始施工前必须先进样板施工，用样板引路的方法，只有先通过样板验收，才能进行正式施工。
4、箍筋间距绑扎尺测检验，连续五档偏差控制在±10mm 以内。
5、箍筋的1350C 弯钩平直长度必须为等号平行，且其端头必须平直。
6、钢筋绑扎允许偏差见下表：
钢筋安装允许偏差和检验方法
项目
允许偏差（mm ）
检验方法 绑扎钢筋网 长、宽 ±10 钢尺检查
网眼尺寸
±20 钢尺量连续三档，取最大值
绑扎钢筋骨
长
±10
钢尺检查
工程名称
新都丽苑A 区
施工单位 江苏南通三建集团
有限公司
交底部位 16#房基础筏板、车库顶板 工序名称
钢筋工程
交底提要：
地基与基础房间绑扎
技术负责人
交底人
接受交底人
架 宽、高 ±5 钢尺检查
受力钢筋 间距
±10 钢尺量两端、中间各一点，取最大值
排距 ±5 保护层厚度
±10 钢尺检查
绑扎箍筋、横向钢筋间距
±20 钢尺量连续三档，取最大值
钢筋弯起点位置 20 钢尺检查 预埋件 中心线 5 钢尺检查 水平高差
+3，0
钢尺和塞尺检查
（五）成品保护
1、成型钢筋按总平面布置图指定地点摆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污，同时挂好标识牌，注明尺寸、规格、使用部位。
2、严格控制马凳加工精度在3mm 以内，防止底板、楼板上部砼保护层偏差过大或过小。
3、严禁随意割断钢筋。当预埋套管必须切断钢筋时，按设计要求设置加强钢筋。
4、安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。如有相碰，则与项目技术部现场协商解决。
5、浇筑楼板砼时，砼输送泵管要用钢管架搭设泵管架，防止由于过重的泵管压塌板上部筋。去往操作面的主要通道上铺钢挑板。
6、钢筋绑扎成型后，认真执行三检制，对钢筋的规格、数量、锚固长度、预留洞口的加固筋、构造加强筋等都要逐一检查核对，骨架的轴线、位置、垂直度都必须实测检查，经质检员检验合格后报请监理部门验收，作好隐蔽验收记录，质量达到优良水平。
工程名称
新都丽苑A 区
施工单位 江苏南通三建集团
有限公司
交底部位 16#房基础筏板、车库顶板 工序名称
钢筋工程
交底提要：
地基与基础房间绑扎
技术负责人
交底人
接受交底人
7、妥善保护立面的防水层，以免钢筋戳破。
8、钢筋绑扎完后，禁止上人蹬踏，禁止敲打及支模浇砼时别钢筋，严禁随意切断钢筋，不得有任何污染和破坏发生。
9、在底板钢筋上设行走路线，并沿行走路线铺设三块跳板，以便检查。 10、在浇筑墙体砼前，将甩出楼面的钢筋用塑料布裹好，防止钢筋污染。 （六）环保措施
1、在加工场所产生的垃圾、废屑必须按工完场清和一日一清的规定执行，要及时收集，存放在固定地点，统一清运到南京市规定的垃圾集中地。
2、在绑扎完钢筋后操作面上的废绑扎丝、垫块必须清理干净，作到工完场清。
3、现场在进行钢筋加工及成型时，要控制各种机械的噪音。将机械安放在平整度较高的平台上，下垫木板。并定期检查各种零部件，如发现零部件有松动、磨损，及时紧固或更换，以降低噪音。
4、钢筋原材、加工后的产品或半产品堆放时要注意遮盖（用苫布或塑料），防止因雨水造成钢筋的锈蚀。如果钢筋已生片状老锈，钢筋在使用前必须用铁丝刷或砂盘进行除锈。为了减少除锈时灰尘飞扬，现场要设置苫布遮挡，并及时将锈屑清理起来，待统一清运到南京市规定的垃圾集中地。
5、钢筋废料定期送废品回收站回收再利用。
6、机械加油时底部必须用油盆接好，防止污染大地。
7、擦机械的油砂，严禁到处乱丢，装袋丢到垃圾站。 （七）安全注意事项
1、进入施工现场人员必须戴有产品检验合格证的安全帽，并系紧下颚带。定期检查
