液压动力转向器的工作原理

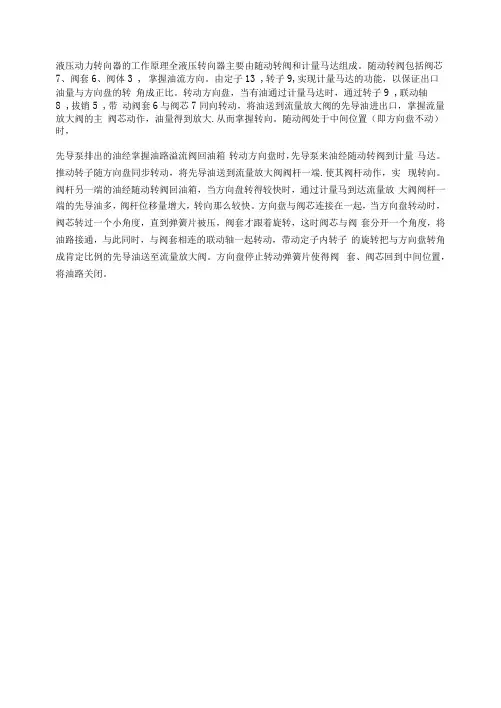

全液压转向器主要由随动转阀和计量马达组成。随动转阀包括阀芯7 、阀套6、阀体3 ，控制油流方向。由定子13 ，转子9，实现计量马达的功能，以保证出口油量与方向盘的转角成正比。转动方向盘，当有油通过计量马达时，通过转子9 ，联动轴8 ，拔销5 ，带动阀套6 与阀芯7 同向转动，将油送到流量放大阀的先导油进出口，控制流量放大阀的主阀芯动作，油量得到放大．从而控制转向。
随动阀处于中间位置（即方向盘不动）时，先导泵排出的油经控制油路溢流阀回油箱
转动方向盘时，先导泵来油经随动转阀到计量马达。推动转子随方向盘同步转动，将先导油送到流量放大阀阀杆一端．使其阀杆动作，实现转向。阀杆另一端的油经随动转阀回油箱，当方向盘转得较快时，通过计量马达到流量放大阀阀杆一端的先导油多，阀杆位移量增大，转向则较快。
方向盘与阀芯连接在一起，当方向盘转动时，阀芯转过一个小角度，直到弹簧片被压，阀套才跟着旋转，这时阀芯与阀套分开一个角度，将油路接通，与此同时，与阀套相连的联动轴一起转动，带动定子内转子的旋转把与方向盘转角成一定比例的先导油送至流量放大阀。方向盘停止转动弹簧片使得阀套、阀芯回到中间位置，将油路关闭。
1 液压转向器的工作原理及运用简介 1.1 液压转向器简介 液压转向器：即液压动力式转向器。转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。它是转向系中最重要的部件。它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。 液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。开心型：转向器处于中位（不转向）时，供油泵与油箱相通。开心型转向系统中使用的是定量液压泵。闭心型转向器中位处于断路状态(闭芯),即当转向器不工作时,液压油被转向器截止, 转向器入口具有较高的压力。闭芯型转向系统中使用的是压力补偿变量泵。负载传感型转向器能够传递负载信号到优先阀，通过优先阀优先控制转向系统所需流量。根据压力传感信号的控制方式，分为动态传感型和静态传感型。负载回路反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，转向油缸两侧直接连接到摆线副上，方向盘上可以感受到转向油缸上
受到的外力。无反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，两油缸截止，方向盘上不能感受转向油缸上受到的外力。
1.2 液压转向器的工作原理 液压转向器：即液压动力式转向器。转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。它是转向系中最重要的部件。它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。 1.3 液压转向器的分类 转向器按结构形式可以分为多种类型。目前较为常用的有齿轮齿条式、蜗杆曲柄指销式、循环球-齿条齿扇式、循环球曲柄指销式、蜗杆滚轮式等。如果按助力形式，又可分为机械式（无助力）和动力式（有助力）。其中动力转向器又可以分为气压动力式、液压动力式、电助助力式、电液助力式等种类。 （1）齿轮齿条转向器 齿轮齿条式转向器收是一种最常见的转向器。其基本结构是一对相互啮合的小齿轮和齿条。转向轴带动小齿轮转动时，齿条变作直线运动。又是，烤翅调制解来带动横拉杆，就可以转动转向器。所以，这是一种最简单的转向器。它的优点是结构简单，成本低廉，转向灵活，体积小，可以直接带动横拉杆。在汽车上得到广泛应用。 （2）蜗杆曲柄指销式转向器 蜗杆曲柄指销式转向器适宜蜗杆为主动件，曲柄销为从动件的转向器。蜗杆具有梯形螺纹，手指状的锥形指销用轴承支撑在曲柄上，曲柄与转向器摇臂轴制成一体。转向时，通过转向盘转动蜗杆、嵌于蜗杆螺旋槽中的锥形指销一边自传，一
调速器的工作原理 液压调速器在感应元件和油量调节机构之间加入一个液压放大元件(液压伺服器)，使感应元件的输出信号通过放大元件再传到油量调节机构上去，因此也叫间接作用式调速器。液压放大元件有放大兼执行作用，主要由控制和执行两个部分组成。一、无反馈的液压调速器其工作原理如下：当负荷减小时，由曲轴带动的驱动轴转速升高，飞球的离心力增加，推动速度杆右移。于是，摇杆以A点为中心逆时针转动，滑阀右移，压力油进入伺服器油缸的右部空间。与此同时，油缸的左部空间通过油孔与低压油路相通，其中的油被泄放。在压差的作用下，伺服活塞带动喷油泵齿条左移，以减少供油量。当转速恢复到原来数值时，滑阀也回到中央位置，调节过程结束。当负荷增加，转速降低时，调速过程按相反方向进行。从上述分析可知，调速器飞球所产生的离心力仅用来推动滑阀，因而飞球的重量尺寸就可以做得较小。而作为放大器的液压伺服器的作用力，则可根据需要，选择不同尺寸的伺服活塞和不同滑油压力予以放大。但是，在这种调速器中，因为感应元件直接驱动滑阀，无论它朝哪个方向往动，均难准确地回到原来位置而关闭油孔。这样就使柴油机转速不稳定，而产生严重的波动。为了使调速器能稳定调节，在调速器中还要加入一个装置，其作用是在伺服活塞移动的同时对滑阀产生一个反作用，使其向平衡的位置方向移动，减少柴油机转速波动的可能性。这种装置称为反馈机构。二、具有刚性反馈机构的液压调速器它的构造与上述无反馈液压调速器基本相同，只有杠杆义AC的上端A不是装在固定的铰链上，而是与伺服活塞的活塞杆相连。这一改变使感应元件、液压放大元件和油量调节机构之间的关系发生如下的变化。当负荷减小时，发动机转速升高，飞球向外张开带动速度杆向右移动。此时伺服活塞尚未动作，因此反馈杠杆AC的上端点A暂时作为固定点，杠杆AC绕A反时针转动，带动滑阀向右移动，把控制孔打开，高压油便进入动力缸的右腔，左腔与低压油路相通。这样高压油便推动伺服活塞带动喷油调节杆向左移动，并按照新的负荷而减少燃油供给量。在伺服活塞左移的同时，杠杆AC绕C点向左摆动与B点相连接的滑阀也向左移动，从而使滑阀向相反的方向运动。这样在伺服活塞移动时能对滑阀运动产生了相反作用的杠杆装置称为刚性反馈系统。当调节过程终了时，滑阀回到了起始位置，把控制油孔关闭，切断通往伺服油缸的油路。这时伺服活塞就停止运动，喷油泵调节杆随之移动到一个新的平衡位置，发动机就在相应的新负荷下工作。因此，相应于发动机不同的负荷，调速器就具有不同的稳定转速。因为发动机负荷变化时需要改变供油量，所以A点位置随负荷而变。与滑阀相连接的B点在任何稳定工况下均应处于原来的位置，与负荷无关。这样C点的位置必须配合A点作相应的变动，因而导致了转速的变化。假如当负荷减小时，调速过程结束后，滑阀回到中间原来位置时，伺服活塞处于减少了供油量位置，使A点偏左，C点偏右，因C 点偏右，弹簧进一步受压，只有在稍高的转速下运转才能使飞球的离心力与弹簧压力平衡。这说明负荷减小时稳定运转后，柴油机的转速比原来稍有升高。同理，当负荷增加时，稳定运转后，柴油机的转速比原来稍有降低。具有刚性反馈的液压调速器，可以保证调速过程具有稳定的工作特性，但负荷改变后，柴油机转速发生变化，稳定调速率d不能为零。如果要求负荷变化时即要调速过程稳定，又能保持发动机转速恒定不变(即入就必须采用另一种带有弹性反馈系统的液压调运器。三、具有弹性反馈的液压调速器它实际上是在"刚性反馈"装置中加入一个弹性环节－－缓冲器和弹簧。弹簧的一端同固定的支点相连，而另一端则与缓冲器的活塞相连。缓冲器的油缸同伺服器的活塞成刚体联接。当发动机负荷减小时，转速增大，飞球的离心力增加。同样，滑阀右移，而伺服活塞则左移，减少喷油泵的供油量。当活塞的运动速度很高时，缓冲器和缓冲活塞就象一个刚体一样地运动。随着伺服活塞5的左移，缓冲器和AC杠杆上的A点也向左移动。这一过程和上述刚性反馈系统的调速器完全相同。但当调速过程接近终了时，滑阀已回到原来的位置，遮住了通往伺服油缸的
液压系统基本结构与工作原理 一、概述 液路系统主要包括主油泵，液压油箱，滤清器，减压阀，溢流阀,起升液缸，伸缩液缸，吊钳液缸，支腿液缸，液压马达，及各种液压操作阀等部件。设备出厂前溢流阀、减压阀及各种压力阀的压力已调定，确保液压系统安全运行，用户在使用中不得轻率更改。 液压系统包括主液压系统和转向液压系统，两个系统共用一液压油箱。 1、主液压系统 主液压系统为钻机车在设备调整和钻修作业时提供液压动力，配置有各种阀件，控制操作各液压机具正确安全运行。 2、转向液压系统 转向液压系统为车辆前部车桥的液压助力转向提供液压动力，配置有各种阀件，控制液压系统压力、流向和稳定最高流量，确保车辆转向轻便灵活，安全可靠。 二、结构特点 液压系统由以下组成： ?主液压系统 ?转向液压系统 1、主液压系统 由以下部件组成： 1)液压油箱：存储、冷却、沉淀和过滤液压油。油箱安装有： ●人孔盖，安装在油箱顶部，设置有两个，其中在油箱回油区的人孔盖上安 装液压空气滤清器； ●液压空气滤清器，过滤油箱流通空气，油箱加油时过滤油液； ●液位计，2个，安装在油箱的前侧面，设置有高低两个液位计，高位液位 计，显示井架降落后的油面；低位液位计，显示井架竖起后油面； ●油温表，安装在油箱的前侧面，测量油箱内油温，正常工作油温在30～ 70℃；主回油口，2个，设置在油箱的底板上，配置单向阀，分别连接主
回油管和溢流阀回油口；单向阀在维修液压管路时自动关闭，防止油箱中 的油液流失； ●排泄油口，设置在油箱的底板上，用堵头封堵；打开堵头可排放油箱液压 油； ●主油泵吸油口，设置在油箱的前侧面，安装主吸油滤清器； ●转向油泵吸油口，设置在油箱的前侧面，安装转向吸油滤清器； ●转向系统回油口，设置在油箱的底板上，配置单向阀，单向阀在维修液压 管路时自动关闭，防止油箱中的油液流失； 2)液压油泵：单联齿轮结构，2台，分别安装在两台液力变速箱取力箱上， 由变矩器泵轮驱动，发动机转动，取力箱就可驱动油泵。取力箱配置有液压离合器，当需要液压动作时，可操作司钻控制箱“液泵离合”手柄，置“油泵I合”位，油泵I结合，输出工作压力油液；手柄置“油泵II合” 位，油泵II结合，输出工作压力油液；。手柄置中位，两油泵均脱离停转。 3)溢流阀：先导式结构，2台，分别安装在主液压油泵的出油口端。调定系 统压力，防止系统过载，保护系统及元件安全。 溢流阀的结构原理：由先导阀和主滑阀组成，先导阀部分包括阀体，滑阀，调压弹簧等零件。主阀滑阀上开有一个小孔a，使进口压力油能进入滑阀上腔B，当作用在锥阀上的液压力小于弹簧的预紧力时，先导阀锥阀在弹簧力的作用下关闭，因为阀体内没有油液流动，滑阀上下两端油腔液压力相等。因此，滑阀在上端弹簧的作用下处于下端的极限位置。溢流阀的进出油口被滑阀切断，溢流阀不溢流；当作用在锥阀上的液压力因溢流阀进口压力的升高而增大到等于弹簧力时，锥阀被顶开，滑阀上腔B的油液经回油口b和滑阀中心通孔流入阀的出油口，然后溢流回油箱，这时溢流阀进油口的压力油从小孔a，向上补充到B腔，因为油液经小孔a时存在压力损失，因此B腔的压力低于进油口压力，滑阀上下两端出现压力差。 于是，在上下两端压力差的作用下滑阀克服弹簧力，滑阀自重以及摩擦力向上移动，打开溢流阀的进回油口，油液流回油箱，滑阀开启后，受液动力的影响，进口的压力P还要继续上升，滑阀继续上移，到某一位置滑阀受力平衡时，溢流阀进口压力稳定在一定值，该值称为溢流阀的调定压力。
动力转向系概述及其工作原理 ·动力转向系概述 ·液压动力转向系组成和工作原理 ·一、动力转向系概述 1、动力转向系的功用及应用 ·应用：在转向阻力很大的汽车上，采用动力转向装置 ·转向能源：动力转向的能量只有一小部分是驾驶员提供的，大部分是发动机驱动转向油泵旋转，将发动机输出的部分机械能转化为压力能 ·功用：压力能在驾驶员控制下，对传动装置施加随动渐进压力，实现转向。 2、动力转向的分类 （1)按动力能源分 1）液压式以液压为动力源，目前广泛应用 ·液压动力转向系的工作压力可高达10MPa以上，故其部件尺寸很小
·液压系统工作时无噪声，工作滞后时间短，而且能吸收来自不平路面的冲击 2）气压式以压缩空气为动力源，仅限于重型且采用气压制动的汽车 ·主要应用于一部分其前轴最大轴载质量为3～7t并采用气压制动系统的货车和客车 ·装载质量特大的货车也不宜采用气压转向加力装置，因为气压系统的工作压力较低(一般不高于0．7MPa)，用于这种重型汽车上时，其部件尺寸将过于庞大 （2)按动力缸、控制阀及转向器的相对位置分 1）整体式其机械转向器和动力缸设计成一体，并与转向控制阀组装在一起。 2）半整体式其转向控制阀同机械转向器组合成一体，而转向动力缸则作为一个独立的部件。 3）转向加力器其机械转向器独立，而将转向控制阀和转向动力缸组合成一体。 3、动力转向系的基本结构组成和工作原理
1）结构组成 ·在机械转向系统的基础上加设一套转向加力装置而形成·转向加力装置是由机械转向器、转向动力缸和转向控制阀三大部分组成 2）液压动力转向系的工作过程 ·当驾驶员逆时针方向转动转向盘时，转向摇臂将拉动转向直拉杆向前运动。
液压助力转向系统工作原理、故障诊断与排除 排除, 原理, 液压, 系统, 故障诊断 于树彬，刘建勋（济南鲍德汽车运输有限公司，山东济南 250101） 摘要：介绍了汽车液压助力转向系统的工作原理，并就助力系统易出现的转向沉重、前轮摆振、转向轻重不同、跑偏等故障的产生原因及排除方法进行了阐述。 1 前言 目前，已有许多汽车的转向系统带有液压助力，它使驾驶车辆转向时轻便灵活，更利于提高车辆的行驶安全性。为了使驾修人员更好地了解液压助力转向系统的性能，下面介绍其工作原理、故障诊断与排除方法。 2 液压助力转向系统的工作原理 液压助力转向系统主要由机械部分和液压助力装置两部分组成。机械部分由转向传动副、转向摇臂、纵拉杆总成、横拉杆总成、转向节臂、转向主销、转向节主销套、转向节压力轴承及转向节等组成。液压助力装置部分由液压助力器、贮油箱、转向油泵及管路等组成。液压助力转向按液流形式分为常流式和常压式两种，按分配阀的形式又可分为滑阀式和转阀两种。现以液压常流式转向为例介绍液压助力转向系统的工作原理。 如图1(a)所示，助力转向系统主要由油泵3、控制阀（滑阀7和阀体9）、螺杆螺母式转向器(11、12)及助力缸15等组成。 滑阀7同转向螺杆11连为一体，两端设有两个止推轴承。由于滑阀7的长度比阀体9的宽度稍大，所以两个止推轴承端面与阀体端面之间有轴向间隙h，使滑阀连同转向螺杆一起能在阀体内做轴向移动。回位弹簧10有一定的
预紧力，将两个反作用柱塞顶向阀体两端，滑阀两端的挡圈正好卡在两个反作用柱塞的外端，使滑阀在不转向时一直处于阀体的中间位置。滑阀上有两道油槽C、B，阀体的相应配合面上有三道油槽A、D、E。油泵3由发动机通过带或齿轮来驱动，压力油经油管流向控制阀，再经控制阀流向动力缸L、R腔。 汽车直线行驶时，如图1(a)所示，滑阀7在回位弹簧10和反作用阀8的作用下处于中间位置，动力缸15两端均与回油孔道连通，油泵输出的油液通过进油道量孔4进入阀体9的环槽A，然后分成两路：一路通过环槽B和D，另一路流过环槽C和E。由于滑阀7在中间位置，两路油液经回油孔道流回油箱，整个系统内油路相通，油压处于低压状态。
《集成电路版图设计》实验（二）： 针对IO的缓冲器版图设计 一．实验内容 参考课程教学中互连部分的有关讲解，根据下图所示，假设输出负载为5PF，单位宽长比的PMOS等效电阻为31KΩ，单位宽长比的NMOS等效电阻为13KΩ；假设栅极和漏极单位面积（um2）电容值均为1fF，假设输入信号IN、EN是理想阶跃信号。与非门、或非门可直接调用LEDIT标准单元库，在此基础上，设计完成输出缓冲部分，要求从输入IN到OUT的传播延迟时间尽量短，可满足30MHz时钟频率对信号传输速度的要求（T=2T p）。 二．实验要求 要求：实验报告要涵盖分析计算过程 图1.常用于IO的三态缓冲器
三、实验分析 为了满足时钟频率对信号传输速度的要求，通过计算与非门和或非门的最坏延时，再用全局的时钟周期减去最坏的延时，就得到了反相器的应该满足的延时要求，可以得到反相器N管和P管宽度应该满足什么要求。标准与非门和或非门的电容、电阻可以通过已知条件算出。由于与非门、或非门可直接调用LEDIT标准单元库，所以本设计的关键在于后级反相器的设计上（通过调整反相器版图的宽长比等），以满足题目对电路延时的要求。由于输入信号IN和是理想的阶跃信号，所以输入的延时影响不用考虑。所以计算的重点在与非门和或非门的延时，以及输出级的延时。对于与非门，或非门的延时，由于调用的是标准单元，所以它的延时通过提取标准单元的尺寸进行估算，输出级的尺寸则根据延时的要求进行设计。 四、分析计算 计算过程： （1）全局延时要求为： 30MHz的信号的周期为T=1/f=33ns； 全局延时对Tp的取值要求，Tp<1/2*T=16.7ns； （2）标准单元延时的计算：
液压助力转向的工作原理: 如图1(a)所示，助力转向系统主要由油泵3、控制阀（滑阀7和阀体9）、螺杆螺母式转向器(11、12)及助力缸15等组成。 滑阀7同转向螺杆11连为一体，两端设有两个止推轴承。由于滑阀7的长度比阀体9的宽度稍大，所以两个止推轴承端面与阀体端面之间有轴向间隙h，使滑阀连同转向螺杆一起能在阀体内做轴向移动。回位弹簧10有一定的预紧力，将两个反作用柱塞顶向阀体两端，滑阀两端的挡圈正好卡在两个反作用柱塞的外端，使滑阀在不转向时一直处于阀体的中间位置。滑阀上有两道油槽C、B，阀体的相应配合面上有三道油槽A、D、E。油泵3由发动机通过带或齿轮来驱动，压力油经油管流向控制阀，再经控制阀流向动力缸L、R腔。 汽车直线行驶时，如图1(a)所示，滑阀7在回位弹簧10和反作用阀8的作用下处于中间位置，动力缸15两端均与回油孔道连通，油泵输出的油液通过进油道量孔4进入阀体9的环槽A，然后分成两路：一路通过环槽B和D，另一路流过环槽C和E。由于滑阀7在中间位置，两路油液经回油孔道流回油箱，整个系统内油路相通，
油压处于低压状态。 图1汽车液压助力转向系统工作原理 1 油箱 2 溢流阀 3 齿轮油泵 4 进油道量孔 5 单向阀 6 安全阀 7 滑阀 8 反作用阀 9 阀体10 回位弹簧 11 转向螺杆12 转向螺母13 纵拉杆14 转向垂臂15 助力缸 汽车向右转弯时，转向螺杆11（左旋螺纹）顺时针方向转动，与转向轴制成一体的滑阀7和转向螺杆克服回位弹簧10及反作用阀8一侧的油压的作用力而向右移动。此时如图1(b)所示，环槽A与C，B与D分别连通，而环槽C与E使进油道与助力缸15的L腔相通，形成高压回路；B与D使回油道与R腔相通，形成低压回路。在油压差的作用下，活塞向右移动，而转向螺母12向左移动。纵拉杆13也向右移动，带动转向轮向右偏转。由于系统压力很高（一般为6.9Mpa以上），汽车转向主要依靠推力。驾驶作用于转向盘的转向力基本上是打开滑阀所需的力，一般为5～10N，最大不超过10N, 因而转向操纵十分轻便。 汽车左转弯时滑阀7左移，如图1(c)所示，油路改变流通方向，助力缸15加力方向相反。 在转向过程中，助力缸的油压随转向阻力而变化，二者相互平衡。汽车转向时，助力缸只提供动力，而转向过程仍由驾驶员通过转向盘进行控制
汽车转向电动机工作原理及转向系统概述 汽车上配置的转向系统，大致可以分为三类：(1)一种是机械式液压动力转向系统；(2)一种是电子液压助力转向系统；(3)另外一种电动助力转向系统。 一、电动助力转向系统(EPS) 1、英文全称是Electronic Power Steering，简称EPS，它利用电动机产生的动力协助驾车者进行动力转向。EPS的构成，不同的车尽管结构部件不一样，但大体是雷同。一般是由转矩(转向)传感器、电子控制单元、电动机、减速器、机械转向器、以及畜电池电源所构成。 2、主要工作原理：汽车在转向时，转矩(转向)传感器会“感觉”到转向盘的力矩和拟转动的方向，这些信号会通过数据总线发给电子控制单元，电控单元会根据传动力矩、拟转的方向等数据信号，向电动机控制器发出动作指令，从而电动机就会根据具体的需要输出相应大小的转动力矩，从而产生了助力转向。如果不转向，则本套系统就不工作，处于standby(休眠)状态等待调用。由于电动电动助力转向的工作特性，你会感觉到开这样的车，方向感更好，高速时更稳，俗话说方向不发飘。又由于它不转向时不工作，所以，也多少程度上节省了能源。一般高档轿车使用这样的助力转向系统的比较多。
由于电动助力转向系统只需电力不用液压，与机械式液压动力转向系统相比较省略了许多元件。没有液压系统所需要的油泵、油管、压力流量控制阀、储油罐等，零件数目少，布置方便，重量轻。 而且无“寄生损失”和液体泄漏损失。因此电动助力转向系统在各种行驶条件下均可节能80%左右，提高了汽车的运行性能。因此在近年得到迅速的推广，也是今后助力转向系统的发展方向。 有一些汽车冠以电动助力转向，其实不是真正意义上的纯电动的助力转向，它还需要液压系统，只不过由电动机供油。传统的液压动力转向系统的油泵由发动机驱动。 为保证汽车原地转向或者低速转向时的轻便性，油泵的排量是以发动机怠速时的流量来确定的。而汽车行驶中大部分时间处于高于怠速的速度和直线行驶状态，只能将油泵输出的油液大部分经控制阀回流到储油罐，造成很大的“寄生损失”。 为了减少此类损失采用了电动机驱动油泵，当汽车直线行驶时电动机低速运转，汽车转向时电动机高速运转，通过控制电动机的转速调节油泵的流量和压力，减少“寄生损失”。 二、机械式液压动力转向系统
油压缓冲器讲义 一．油压缓冲器工作原理 二．油压缓冲器的应用场合及作用 应用于数控机床、自动化设备、铁路车辆、起重机、气缸、传送带、包装设备、医疗设备、机器人、铸造设备、注塑机、中空机等。 作用：消除震动和碰撞破坏等冲击，减少噪音，加速机械动作频率，延长机械寿命。 三．目前生产油压缓冲器的企业 美国ACE中国工厂、德国ITT中国工厂、台湾希捷克中国工厂、台湾亚德克、 日本KYB中国工厂以及分布在广东、浙江、江苏、山东的很多工厂。 四．目前选用的密封品牌 美系、日系、韩系、台系企业基本采用以阪上及NOK密封为基础的技术，德 系主要用B+S、Parker，但从走访企业情况来看，绝大部分企业在用阪上密封或仿阪上密封，这些企业无论是用国产密封还是用进口密封，基本都知道阪上密封在油研缓冲器行业的应用。 另外在日本，100%的缓冲器企业都选用阪上密封，如SMC/KYB/CKD/小金井KOGANEI。 五.目前各企业选用密封材料及对比分析 NBR材料：以阪上及国产品牌为主PU材料：以NOK、Parker为主 阪上推荐用NBR材料原因如下： 1.PU材料的低温性能不好； 2.刚装配或做实验时，会感觉PU密封比NBR密封的密封效果好，但长期使用后，PU材料会产生很大的
变形，导致漏油； 3.由于油压缓冲器体积小，PU材料密封的装配性不如NBR 。 六．目前使用不同品牌密封的寿命对比（以使用占多数的NBR材料为例）使用国产或台湾产NBR密封，缓冲器寿命10万次—80万次 使用阪上NMY系列密封，缓冲器寿命300万次—500万次 使用阪上NYH单道杆封，缓冲器寿命500万次—800万次 使用阪上RDH防尘+NYH杆封，缓冲器寿命1000万次以上
缓冲器 1、定义： 缓冲寄存器又称缓冲器，它分输入缓冲器和输出缓冲器两种。前者的作用是将外设送来的数据暂时存放，以便处理器将它取走；后者的作用是用来暂时存放处理器送往外设的数据。由于缓冲器接在数据总线上，故必须具有三态输出功能。 2、专用语 接口集成电路专用语 最基本线路构成的门电路存在着抗干扰性能差和不对称等缺点。为了克服这些缺点，可以在输出或输入端附加反相器作为缓冲级；也可以输出或输入端同时都加反相器作为缓冲级。这样组成的门电路称为带缓冲器的门电路。 带缓冲输出的门电路输出端都是1个反相器，输出驱动能力仅由该输出级的管子特性决定，与各输入端所处逻辑状态无关。而不带缓冲器的门电路其输出驱动能力与输入状态有关。另一方面。带缓冲器的门电路的转移特性至少是由3级转移特性相乘的结果，因此转换区域窄，形状接近理想矩形，并且不随输入使用端数的情况而变化、加缓冲器的门电路，抗干扰性能提高10%电源电压。此外，带缓冲器的门电路还有输出波形对称、交流电压增益大、带宽窄、输入电容比较小等优点。不过，由于附加了缓冲级，也带来了一些缺点。例如传输延迟时间加大，因此，带缓冲器的门电路适宜用在高速电路系统中。 3、基本原理 在CPU的设计中，一般输出线的直流负载能力可以驱动一个TTL负载，而在连接中，CPU的一根地址线或数据线，可能连接多个存储器芯片，但存储器芯片都为MOS电路，主要是电容负载，直流负载远小于TTL负载。故小型系统中，CPU可与存储器直接相连，在大型系统中就需要加缓冲器。 任何程序或数据要为CPU所使用，必须先放到主存储器（内存）中，即CPU只与主
存交换数据，所以主存的速度在很大程度上决定了系统的运行速度。程序在运行期间，在一个较短的时间间隔内，由程序产生的地址往往集中在存储器的一个很小范围的地址空间内。指令地址本来就是连续分布的，再加上循环程序段和子程序段要多次重复执行，因此对这些地址中的内容的访问就自然的具有时间集中分布的倾向。数据分布的集中倾向不如程序这么明显，但对数组的存储和访问以及工作单元的选择可以使存储器地址相对地集中。这种对局部范围的存储器地址频繁访问，而对此范围外的地址访问甚少的现象被称为程序访问的局部化（Locality of Reference）性质。由此性质可知，在这个局部范围内被访问的信息集合随时间的变化是很缓慢的，如果把在一段时间内一定地址范围被频繁访问的信息集合成批地从主存中读到一个能高速存取的小容量存储器中存放起来，供程序在这段时间内随时采用而减少或不再去访问速度较慢的主存，就可以加快程序的运行速度。这个介于CPU和主存之间的高速小容量存储器就称之为高速缓冲存储器，简称Cache。不难看出，程序访问的局部化性质是Cache得以实现的原理基础。同理，构造磁盘高速缓冲存储器（简称磁盘Cache），也将提高系统的整体运行速度CPU一般设有一级缓存（L1Cache）和二级缓存（L2Cache）。一级缓存是由CPU制造商直接做在CPU内部的，其速度极快，但容量较小，一般只有十几K。PⅡ以前的PC一般都是将二级缓存做在主板上，并且可以人为升级，其容量从256KB 到1MB不等，而PⅡCPU则采用了全新的封装方式，把CPU内核与二级缓存一起封装在一只金属盒内，并且不可以升级。二级缓存一般比一级缓存大一个数量级以上，另外，在CPU中，已经出现了带有三级缓存的情况。 4、作用及特点 作用 汽车缓冲器是通过利用液压弹簧减震功能，当汽车瞬间相撞时，缓冲器就起到了缓冲作用从而减轻两车相撞后的破坏程度，提高车与人的安全性。一般来说，对于新车，减震缓冲器起到的是使驾驶更加舒适的作用；而当减震弹簧用久之后，往往因缺乏弹性而出现疲软现象，反应不灵敏，很容易引发事故。 特点 1、采用高档轿车的缓冲原理，明显提高车辆减震性能。 2、降低由减震器受损和老化而产生的噪音。 3、可减轻长途驾驶后的疲劳感。 4、有效解决减震器弹簧疲软问题，恢复减震器性能。
汽车转向系统工作原理 本文包括： 我们知道，当转动汽车方向盘时，车轮就会转向。这是一种因果关系，不是吗？但是，为了使车轮转向，方向盘和轮胎之间发生了许多有趣的运动。 在本文中，我们将了解两种最常见的汽车转向系统的工作原理：齿条齿轮式转向系统和循环球式转向系统。随后，我们将介绍动力转向，并了解一些有趣的转向系统发展趋势，这些趋势大多源于人们对汽车省油功能的需求。不过，让我们先看一下让汽车转向所必须执行的操作。这并不像您想像的那么简单！ 当汽车转向时，两个前轮并不指向同一个方向，对此您可能会感到奇怪。
要让汽车顺利转向，每个车轮都必须按不同的圆圈运动。由于内车轮所经过的圆圈半径较小，因此它的转向角度比外车轮要大。如果对每个车轮都画一条垂直于它们的直线，那么线的交点便是转向的中心点。转向拉杆具有独特的几何结构，可使内车轮的转向角度大于外车轮。 转向器分为几种类型。最常见的是齿条齿轮式转向器和循环球式转向器。 齿条齿轮式转向系统 作者：Karim Nice （本文为博闻网版权所有, 未经许可禁止以任何形式转载或使用。违者必究。） 推荐到： 本文包括： 齿条齿轮式转向系统已迅速成为汽车、小型货车及SUV上普遍使用的转向系统类型。其工作机制非常简单。齿条齿轮式齿轮组被包在一个金属管中，齿条的各个齿端都突出在金属管外，并用横拉杆连在一起。
小齿轮连在转向轴上。转动方向盘时，齿轮就会旋转，从而带动齿条运动。齿条各齿端的横拉杆连接在转向轴的转向臂上（请参见上图）。 齿条齿轮式齿轮组有两个作用： ?将方向盘的旋转运动转换成车轮转动所需的线性运动。 ?提供齿轮减速功能，从而使车轮转向更加方便。 在大多数汽车中，一般要将方向盘旋转三到四周，才能让车轮从一个锁止位转到另一个锁止位（从最左侧转到最右侧）。 转向传动比是指方向盘转向程度与车轮转向程度之比。 例如，如果将方向盘旋转一周（360度）会导致车轮转向 20度，则转向传动比就等于360除以20，即18:1。比率 越高，就意味着要使车轮转向达到指定距离，方向盘所需 要的旋转幅度就越大。但是，由于传动比较高，旋转方 向盘所需要的力便会降低。 一般而言，轻便车和运动型汽车的转向传动比要小于大型 车和货车。比率越低，转向反应就越快，您只需小幅度 旋转方向盘即可使车轮转向达到指定距离。这正是运动型 汽车梦寐以求的特性。由于这些小型汽车很轻，因此比 率较低，转动方向盘也不会太费力。 有些汽车使用可变传动比转向系统，在此系统中，齿条齿轮式齿轮组的中心与外侧具有不同的齿距（每厘米的齿数）。这不仅能提高汽车转向时的响应速度（齿条靠近中心位置），还能减少车轮在接近转向极限时的作用力。
循环球式整体式动力转向器 2011-05-16 22:15:39| 分类：默认分类| 标签：|字号大中小订阅
1.结构 (1)组成：图19-11所示为一种液压整体式动力转向器。它主要由同于循环球式的机械转向器、动力缸及转阀式转向控制阀等部分组成。
液压动力转向器 (2) 转向器：用于机械循环球式转向器的转向螺母被制成圆柱形，称为齿条-活塞19，它既是转向器中的转向螺母和齿条，又是动力缸中的活塞。齿条-活塞内制有截面为半圆形的螺旋槽，与其配合的转向螺杆17外表面也制有截面为半圆形的螺旋槽，二者配合能形成截面为圆形的螺旋管状通道，在转向螺杆与齿条-活塞间装有钢球，利用循环球导管23让其构成回路。扇齿与转向摇臂轴18制成一体，利用调整螺钉27调整扇齿与齿条-活塞间的啮合间隙。 (3) 动力缸：齿条-活塞的下圆柱表面上，即图中的左圆柱表面上，有一环形槽。在槽上装有聚四氟乙烯环和o型密封圈20，以保证活塞装入动力缸以后密封和耐磨。这样将动力缸分成上、下两个密封腔，即图中的右腔和左腔。上、下两密封腔又分别通过设在转向器壳体上的油道与转向控制阀相通。上腔为左转向动力腔，下腔为右转向动力腔。转向控制阀位于动力转向器的上部，它主要由阀体13、转阀12及扭杆轴组件等组成。 (4) 控制阀阀体：阀体滑装在壳体22上部孔中，制成圆桶形。在其外圆柱形表面上，制有三道较宽深的槽和三道较窄浅的槽。宽深的槽是环形的油槽(也称油环槽)，其底部开有与内壁相通的油孔。中间油环槽的4个油孔直径较大，是进油通道，与转向油泵相通。两侧油环槽各有四个直径较小的油孔，与动力缸相通。窄浅的环槽用于安装密封圈组件。阀体的下边缘开有矩形缺口，此缺口与转向器螺杆用锁定销
溢流阀原理及故障处理 主编：龙游
目录 一、DB/DBW型先导溢流阀 (1) 二、DR型先导式减压阀…………………………………………………… 三、DZ型先导顺序阀……………………………………………………… 四、DA/DAW型先导控制式卸荷阀………………………………………… 五、压力继电器……………………………………………………………… 六、压力表开关……………………………………………………………… 七、单向阀、液控单向阀…………………………………………………… 八、电磁换向阀和电液换向阀……………………………………………… 九、Z2FS型叠加式单向节流阀……………………………………………… 十、行程节流阀……………………………………………………………… 十一、2FRM型调速阀………………………………………………………… 十二、分流—集流阀………………………………………………………………
一、DB/DBW 型先导溢流阀 1．结构和工作原理 DB 型阀是先导控制式的溢流阀；DBW 型阀是先导控制式的电磁溢阀。DB 型阀是用来控制液压系统的压力；DBW 型阀也可以控制液压系统的压力，并且能在任意时刻使系统卸荷。 DB 型阀主要是由先导阀和主阀组成。DBW 型阀是由电磁换向阀、先导阀和主阀组成。 DB 型溢流阀： A 腔的压力油作用在主阀芯（1）下端的同时，通过阻尼器（2）、（3）和通道（12）、（4）、（5）作用在主阀芯上端和先导阀（7）的锥阀（6）上。当系统压力超过弹簧（8）的调定值时，锥阀（6）被打开。同时主阀芯上端的压力油通过阻尼器（3）、通道（5）、弹簧腔（9）及通道（10）流回B 腔（控制油内排型）或通过外排口（11） 流回油箱（控制油外排型）。这样，当压力油通过阻尼器（2）、（3）时在主阀芯（1）上产生了一个压力差，主阀芯在这个压差的作用下打开，这样在调定的工作压力下压力油从A 腔流到B 腔（即卸荷）。 DBW 型电磁溢流阀： 此阀工作原理与DB 型阀相同，只是可通过安装在先导阀上的电磁换向阀 （14）使系统在任意时刻卸荷。 DB/DBW 型阀均设有控制油内部供油道（12）、（4）和内部排油道（10）；控制油外供口X 和外排口Y 。这样就可根据控制油供给和排出的不同形式的组合内供内排、外供内排、内供外排和外供外排4种型式。 2．溢流阀常见故障及排除 溢流阀在使用中，常见的故障有噪声、振动、阀芯径向卡紧和调压失灵等。 （一）噪声和振动 液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。产生噪声的因素很多。溢流阀的噪声有流速声和机械声二种。流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。 （1）压力不均匀引起的噪声 先导型溢流阀的导阀部分是一个易振部位如图3所示。在高压情况下溢流时，导阀的轴向开口很小，仅0.003～0.006厘米。过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。另外锥阀和锥阀座加工时产生的椭圆度、导阀口的脏物粘住及调压弹簧变形等，也会引起锥阀的振动。所以一般认为导阀是发生噪声的振源部位。 由于有弹性元件（弹簧）和运动质量（锥阀）的存在，构成了一个产生振荡的条件，而导阀前腔又起了一个共振腔的作用，所以锥阀发生振动后易引起整个阀的共振而发出噪声，发生噪声时一般多伴随有剧烈的压力跳动。 （2）空穴产生的噪声 图1 DB 型溢流阀
液压系统工作原理 1) 启动 电磁铁全部不得电，主泵输出油液通过阀6、21中位卸载。 2) 主缸快速下行 电磁铁1Y、5Y 得电，阀6 处于右位，控制油经阀8 使液控单向阀9 开启。 进油路：泵1－阀6右位－阀13－主缸上腔。 回油路：主缸下腔－阀9－阀6右位－阀21中位－油箱。 主缸滑块在自重作用下迅速下降，泵1 虽处于最大流量状态，仍不能满足其需要，因此主缸上腔形成负压，
上位油箱15 的油液经充液阀14 进入主缸上腔。 3) 主缸慢速接近工件、加压 当主缸滑块降至一定位置触动行程开关2S 后，5Y 失电，阀9 关闭，主缸下腔油液经背压阀10、阀6 右位、阀21 中位回油箱。这时，主缸上腔压力升高，阀14 关闭，主缸在泵1 供给的压力油作用下慢速接近工件。接触工件后阻力急剧增加，压力进一步提高，泵1 的输出流量自动减小。 4) 保压 当主缸上腔压力达到预定值时，压力继电器7发信号，使1Y失电，阀6回中位，主缸上下腔封闭，单向阀13 和充液阀14 的锥面保证了良好的密封性，使主缸保压。保压时间由时间继电器调整。保压期间，泵经阀6、21的中位卸载。 5) 泄压，主缸回程保压结束，时间继电器发出信号，2Y 得电，阀6 处于左位。由于主缸上腔压力很高，液动滑阀12 处于上位，压力油使外控顺序阀11 开启，泵1输出油液经阀11 回油箱。泵1 在低压下工作，此压力不足以打开充液阀14 的主阀芯，而是先打开该阀的卸载阀芯，使主缸上腔油液经此卸载阀芯开口泄回上位油箱，压力逐渐降低。 当主缸上腔压力泄到一定值后，阀12 回到下位，阀11关闭，泵1 压力升高，阀14完全打开，此时进油路：泵1－阀6左位－阀9－主缸下腔。回油路：主缸上腔－阀14－上位油箱15。实现主缸快速回程。 6) 主缸原位停止 当主缸滑块上升至触动行程开关1S，2Y失电，阀6 处于中位，液控单向阀9将主缸下腔封闭，主缸原位停止不动。泵1 输出油液经阀6、21中位卸载。 7) 下缸顶出及退回 3Y得电，阀21 处于左位。进油路：泵1－阀6中位－阀21左位－下缸下腔。回油路：下缸上腔－阀21 左位－油箱。下缸活塞上升，顶出。 3Y失电，4Y得电，阀21 处于右位，下缸活塞下行，退回。 8) 浮动压边
19.4 动力转向 一、动力转向的作用 重型汽车或装有超低压胎的轿车转向时阻力较大，为了减轻驾驶员的疲劳强度，改善转向系统的技木性能，采用动力转向装置。采用动力转向的汽车转向时，所需的能量在正常情况下，只有小部分是驾驶员提供的体能，而大部分是发动机驱动转向油泵旋转，将发动机输出的部分机械能转化为压力能。并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的随动渐进压力，从而实现转向。 二、动力转向的分类 1.按动力能源分 (1)液压式：以液压为动力源，目前广泛应用。 (2)气压式：以压缩空气为动力源，仅限于重型且采用气压制动的车。 2.按动力缸、控制阀及转向器的相对位置分 (1)整体式：其机械转向器和动力缸设计成一体，并与转向控制阀组装在一起。 (2)半整体式：其转向控制阀同机械转向器组合成一体，而转向动力缸则作为一个独立的部件。 (3)转向加力器：其机械转向器独立，而将转向控制阀和转向动力缸组合成一体。 三、液压动力转向的组成和工作原理 1.组成 液压动力转向的组成见图19-10所示。它由转向油泵、转向油罐、转向控制阀、动力缸等组成。
转向油泵13安装在发动机上，由曲轴通过皮带驱动运转向外输出油压，转向油罐12有进、出油管接头，通过油管分别和转向油泵和转向控制阀3联接。动力转向器为整体式动力转向器，其转向控制阀用以改变油路。由齿条-活塞5和缸体形成动力缸的r和l两个工作腔。r腔为右转向动力腔，l腔为左转向动力腔，它们分别通过油道和转向控制阀联接。转向螺杆4和齿条-活塞、齿条-活塞和扇齿6组成了两对啮合传动副。转向摇臂7一端固接在与扇齿联在一起的转向摇臂轴上，另一端铰接在转向主拉杆8上。转向横拉杆10、转向梯形臂11及前轴组成转向梯形。 图19-10 液压动力转向示意图 1-转向盘；2-转向轴；3-转向控制阀；4-转向螺杆；5-齿条-活塞；6-齿扇；7-摇臂；8-转向主拉杆；9-转向节；10-转向横拉杆；11-转向梯形臂；12-转向油罐；13-转向油泵；r-右转向动力腔；l-左转向动 力腔 2.工作原理 (1)当汽车直线行驶时，转向控制阀将转向油泵泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向不工作。
第一章绞车的结构与工作原理 一、目的： 1、了解绞车的分类 2、掌握部分绞车的结构与工作原理 二、重点：矿用提升绞车的结构与工作原理 三、时间： 四、方法：讲述 五、过程： 第一节概述 1、绞车的主要用途 1）作为提升设备 2）作为运搬设备 2、绞车的矿山生产中的重要性 是中小型矿山的主要提升设备，一旦发生事故就会影响全矿生产，甚至导致全矿停产和人员伤亡。 3、对绞车工的要求： 作为一个合格的绞车操作工，应熟悉了解所使用的各类绞车性能、结构、和工作原理，撑握正确的操作方法，加强设备维修和管理，确保各类绞车的生产安全及经济运转，防止事故发生。 4、绞车的分类： 1）按钢丝绳缠绕方式：可分为缠绕式绞车和磨擦式绞车 2）按滚筒个数：可分为单滚洞式绞车和多滚筒式绞车 3）按传动方式：可分为齿轮传动绞车和液压传动绞车 4）按防爆性能：可分为防爆绞车和非防爆绞车 5）按滚筒直径：可分为1.6m、1.2m、0.8m及其以下绞车 6）按驱动动力：可分为电动绞车和风动绞车 7）按用途的不同：可分为矿用提升绞车、凿井绞车、耙矿绞车、调度绞车、回柱绞车等 第二节矿用提升绞车 一、老系列JT1600（1200）mm型矿用提升绞车 1、单滚筒提升绞车 1）主要技术特性（参教材表1-1）
2）结构及工作原理 单滚筒提升绞车按不同的结构有A、B、C三种型式。 A型和B型主要区别于主轴承：A型为铜瓦；B型为3516双列向心球面滚子轴承；C型是在A、B型的基础上加了液压推杆制动器。 其结构主要由主轴装臵、减速装臵、联轴器、制动器、齿轮、机座、电动机等部分组成。 2、双滚筒绞车 结构主要由基座、主轴装臵、减速器、弹性联轴器、提升电动机、牌坊式深度指示器、手动工作制动器及重锤-电磁铁丝杠螺母操纵的瓦块式安全制动器等组成。 二、新系列JT1600（1200）型矿用提升绞车： 1、组成 由主轴装臵、齿轮联轴器、中心驱动减速器、弹性联轴器、提升电动机、盘式制动器、液压站、斜面操纵台及圆盘式深度指示器等组成。 2、与老系列区别： 1）制动 2）深度指示器 第三节凿井绞车 一、技术特性（参教材表1-5） 二、结构与工作原理 1、结构 （1）主轴装臵 （2）中间轴装臵 （3）工作制动器 （4）安全制动器 （5）蜗轮减速器 （6）粉未联轴器 （7）棘爪及操纵装臵 （8）机座 2、工作原理 第四节耙矿绞车 一、主要技术特性（参教材表1-6）
液压站又称液压泵站，是独立的液压装置，它按驱动装置（主机）要求供油，并控制油流的方向、压力和流量，它适用于主机与液压装置可分离的各种液压机械下。用户购买后只要将液压站与主机上的执行机构（油缸和油马达）用油管相连，液压机械即可实现各种规定的动作、工作循环。 液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。各部件功用如下： 泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。 集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。 阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。 油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。 电器盒——分两种形式。一种设置外接引线的端子板；一种是配置了全套控制电器。 液压站的工作原理如下： 电机带动油泵旋转，泵从油泵中吸油后打油，将机械能转化为液压油的压力能，液压油通过集成块（或阀组合）被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中，从而控制了液动机方向的变换、力量的大小及速度的快慢，推动各种液压机械做功。 二、液压站结构形式及主要技术参数： 液压站的结构形式，主要以泵装置的结构形式、安装位置及冷却方式来区分，按泵装置的机构形式安装位置可分三种： 1、上置立式：泵装置立式安装在油箱盖板上，主要用于定量泵系统一思想。 2、上置卧式：泵装置卧式安装在油箱盖板上，主要用于变量泵系统，以便于流量调节。 3、旁置式：泵装置卧式安装在油箱旁单独的基础上，旁置式可装备备用泵，主要用于油箱容量大250升，电机功率7.5千瓦以上的系统。 按站的冷却方式可分为两种： 1、自然冷却：靠油箱本身与空气热交换冷却，一般用于油箱容量小于250升的系统一思想。 2、强迫冷却：采取冷却器进行强制冷却，一般用于油箱容量大于250升的系统
