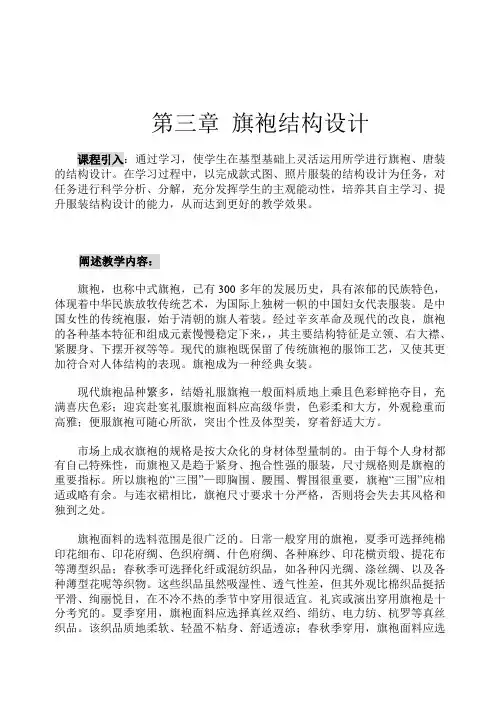

第三章旗袍结构设计
第三章旗袍结构设计
课程引入：通过学习，使学生在基型基础上灵活运用所学进行旗袍、唐装的结构设计。在学习过程中，以完成款式图、照片服装的结构设计为任务，对任务进行科学分析、分解，充分发挥学生的主观能动性，培养其自主学习、提升服装结构设计的能力，从而达到更好的教学效果。
阐述教学内容：
旗袍，也称中式旗袍，已有300多年的发展历史，具有浓郁的民族特色，体现着中华民族放牧传统艺术，为国际上独树一帜的中国妇女代表服装。是中国女性的传统袍服，始于清朝的旗人着装。经过辛亥革命及现代的改良，旗袍的各种基本特征和组成元素慢慢稳定下来，，其主要结构特征是立领、右大襟、紧腰身、下摆开衩等等。现代的旗袍既保留了传统旗袍的服饰工艺，又使其更加符合对人体结构的表现。旗袍成为一种经典女装。
仅供学习与交流，如有侵权请联系网站删除谢谢2
现代旗袍品种繁多，结婚礼服旗袍一般面料质地上乘且色彩鲜艳夺目，充满喜庆色彩；迎宾赴宴礼服旗袍面料应高级华贵，色彩柔和大方，外观稳重而高雅；便服旗袍可随心所欲，突出个性及体型美，穿着舒适大方。
市场上成衣旗袍的规格是按大众化的身材体型量制的。由于每个人身材都有自己特殊性，而旗袍又是趋于紧身、抱合性强的服装，尺寸规格则是旗袍的重要指标。所以旗袍的“三围”—即胸围、腰围、臀围很重要，旗袍“三围”应相适或略有余。与连衣裙相比，旗袍尺寸要求十分严格，否则将会失去其风格和独到之处。
旗袍面料的选料范围是很广泛的。日常一般穿用的旗袍，夏季可选择纯棉印花细布、印花府绸、色织府绸、什色府绸、各种麻纱、印花横贡缎、提花布等薄型织品；春秋季可选择化纤或混纺织品，如各种闪光绸、涤丝绸、以及各种薄型花呢等织物。这些织品虽然吸湿性、透气性差，但其外观比棉织品挺括平滑、绚丽悦目，在不冷不热的季节中穿用很适宜。礼宾或演出穿用旗袍是十分考究的。夏季穿用，旗袍面料应选择真丝双绉、绢纺、电力纺、杭罗等真丝织品。该织品质地柔软、轻盈不粘身、舒适透凉；春秋季穿用，旗袍面料应选各种缎和丝绒类：如织锦缎、古香缎、金玉缎、绉缎、乔其立绒、金丝绒等
仅供学习与交流，如有侵权请联系网站删除谢谢3
仅供学习与交流，如有侵权请联系网站删除 谢谢4
等，这些高级面料制做的的旗袍能充分表现东方女性体型美、点线突出，丰韵而柔媚，华贵而高雅，如果在胸、领、襟稍加点缀装饰，则会更为光彩夺目。
一、经典旗袍结构设计
1、类型判断及号型
旗袍一般贴身穿着，经典旗袍大多为紧身造型，我们成衣号型选择仍为160/84A 。同学也可做变形设计，根据自身尺寸、风格选择号型、面料以及相关的细部设计。一般同学的号型应为160/80A 及相关型号。
2、款式特征
此款经典旗袍为立领、装袖、偏襟造型，前身收侧胸省和胸腰省，后身收腰省，领口、偏襟钉葡萄纽两副．领口、偏襟、袖口、摆衩、底边均嵌线滚边，本款旗袍为有里旗袍。
仅供学习与交流，如有侵权请联系网站删除谢谢5
仅供学习与交流，如有侵权请联系网站删除谢谢6
仅供学习与交流，如有侵权请联系网站删除 谢谢7
3、规格设计 项目 公式（cm ） 原因
号型 160/84A 标准 衣长 0.8号=128 长旗袍 背长BL 37.5
标准
腰节长WL BL+3.5=41 肋省大3.5cm 胸围B 净胸围+6=90 贴体服装
腰围W 净腰围+4=72 X 行，腰围处合体。 臀围H 净臀围+4=94 臀围处合体 肩宽S
净肩宽=39.4
贴体服装
经典旗袍成品规格尺寸表
号型：160/84A 单位：cm
旗袍小规格尺寸表
4、制图画样
制图基本采用先横在纵，先后片再前片，先直线再弧线，先框架再细部，先领再肩再袖再其他细部的制图顺序。
仅供学习与交流，如有侵权请联系网站删除谢谢8
仅供学习与交流，如有侵权请联系网站删除谢谢9
制图过程中涉及到很多细部规格尺寸，这些数据需要依据款式、经验与结构设计原理而定。在学习、实践过程中应渐渐体会与掌握。
仅供学习与交流，如有侵权请联系网站删除谢谢10
制图依据与过程
仅供学习与交流，如有侵权请联系网站删除谢谢11
仅供学习与交流，如有侵权请联系网站删除谢谢12
前袖口=CW-0.5=11.5；6袖口线
后袖口=CW+0.5=12.5 7横省省大2
8丝绺方向
领子结构制图
仅供学习与交流，如有侵权请联系网站删除谢谢13
仅供学习与交流，如有侵权请联系网站删除谢谢14 衣领
结构制图项目公式(cm) 说明
1外廓
长=（前领弧+后领弧）/2；
宽=5
2取分点将矩形长分为三等份；
3领底弧线前部起翘1.2cm画领底弧线
4领外口弧线对角1.5cm画领上部弧线
二、旗袍款式变化——盖袖（盖肩）旗袍
1、款式特征
连肩袖、凹门襟，衣长于纽扣皆较经典旗袍短，纽脚暗藏只露纪头，尽显简洁、明快、短小、精于之风格。
