沸石分子筛膜的合成方法 人工制备分子筛的合成得到的一般是松散的晶粒，要得到致密的分子筛膜，分子筛晶体之间必须互生，在多孔载体上定向长成致密层，具有一定的渗透性能。近年来，随着膜技术的发展，分子筛膜制备技术取得了不小的进展，常用的有原位生长法，二次晶种法和微波合成法，此外，还有溶胶-凝胶法、嵌入法、蒸汽相法等。 一、原位水热法 原位生长法采用与分子筛粉末合成相同的方法，将载体、硅源、铝源、模板剂、碱和水按照一定的生长比例加入反应釜中，在一定温度和自生压力下水热晶化，多孔材料在载体表面附着生长，多孔载体表面生长一层致密的分子筛膜层。使用该方法已经成功制备的分子筛膜有MFI、A、SAPO-34和八面沸石膜、丝光沸石膜等。原位水热合成中，沸石膜经历成核期和生长期两个阶段。成核期，母液中的营养随着水热能量的给与而随机成核，附着在载体上，也有部分散落在营养液中；生长期，已经生成的晶核不断原位长大，载体上附着的晶核也长大并互生，连成一片致密的膜层。 膜是由分子筛晶粒互生相连而成。生长液中硅铝比、碱浓度、模板剂的比例、温度和晶化时间都对合成的膜有影响，载体的适当修饰也会对提高分子筛膜的质量。该制备方法设备简单，方法易行，易实现大批量生产，具有工业化前景。不足之处在于可控性差，晶体要优先在载体表面成核而不是溶液主体，受载体表面性质影响和晶核随机生长的影响，膜层的生长很容易不均匀，难致密，膜层厚度不易控制。该方法比较适用于管状的载体生长沸石分子筛膜。迄今为止，人们已经成功的在石英、金属、氧化铝、玻璃等多孔材料表面原位合成了高质量的MFI 型分子筛膜。而且对合成的分子筛膜进行了气体分离和液体渗透汽化分离等测试，膜表现良好。 二、二次晶种法 二次晶种法，顾名思义，先要合成纳米级或者微米级的晶种，然后将纳米晶涂覆在载体的一侧表面，再将载体置于二次生长的母液中水热晶化成膜。合成的晶种的尺寸最好控制在纳米级别，将得到的纳米晶种洗干净后使之均匀分散在溶剂中，得到晶种的悬浮液。然后采用一定的办法，例如沾取涂布法、滴涂法，旋
一、蓝宝石生长 1.1 蓝宝石生长方法 1.1.1 焰熔法Verneuil (flame fusion) 最早是1885年由弗雷米（E. Fremy）、弗尔（E. Feil） 和乌泽（Wyse）一起，利用氢氧火焰熔化天然的红宝石粉末 与重铬酸钾而制成了当时轰动一时的“ 日内瓦红宝石”。后 来于1902年弗雷米的助手法国的化学家维尔纳叶（Verneuil） 改进并发展这一技术使之能进行商业化生产。因此，这种方 法又被称为维尔纳叶法。 1）基本原理 焰熔法是从熔体中生长单晶体的方法。其原料的粉末在 通过高温的氢氧火焰后熔化，熔滴在下落过程中冷却并在种 晶上固结逐渐生长形成晶体。 2）合成装置与条件、过程 焰熔法的粗略的说是利用氢及氧气在燃烧过程中产生 高温，使一种疏松的原料粉末通过氢氧焰撒下焰融，并落在 一个冷却的结晶杆上结成单晶。下图是焰熔生长原料及设备 简图。这个方法可以简述如下。图中锤打机构的小锤7按一 定频率敲打料筒，产生振动，使料筒中疏松的粉料不断通过 筛网6，同时，由进气口送进的氧气，也帮助往下送粉料。 氢经入口流进，在喷口和氧气一起混合燃烧。粉料在经过高温火焰被熔融而落在一个温度较低的结晶杆2上结成晶体了。炉体4设有观察窗。可由望远镜8观看结晶状况。为保持晶体的结晶层在炉内先后维持同一水平，在生长较长晶体的结晶过程中，同时设置下降机构1，把结晶杆2缓缓下移。 焰熔法合成装置由供料系统、燃烧系统和生长系统组成，合成过程是在维尔纳叶炉中进行的。 A.供料系统 原料：成分因合成品的不同而变化。原料的粉末经过充分拌匀，放入料筒。如果合成红宝石，则需要Al2O 粉末和少量的 Cr2O3参杂，Cr2O3用作致色剂，添加量为 1-3%。三氧化 3 二铝可由铝铵矾加热获得。料筒：圆筒，用来装原料，底部有筛孔。料筒中部贯通有
第三章提拉法及其合成宝石的鉴定 要点: ?晶体提拉法的原理方法 ?提拉法合成宝石的鉴定 提拉法又称丘克拉斯基法，是丘克拉斯基(J.Czochralski)在1917年发明的从熔体中提拉生长高质量单晶的方法。这种方法能够生长无色蓝宝石、红宝石、钇铝榴石、钆镓榴石、变石和尖晶石等重要的宝石晶体。2O世纪60年代，提拉法进一步发展为一种更为先进的定型晶体生长方法——熔体导模法。它是控制晶体形状的提拉法，即直接从熔体中拉制出具有各种截面形状晶体的生长技术。它不仅免除了工业生产中对人造晶体所带来的繁重的机械加工，还有效的节约了原料，降低了生产成本。 第一节提拉法 一、提拉法的基本原理 提拉法是将构成晶体的原料放在坩埚中加热熔化，在熔体表面接籽晶提拉熔体，在受控条件下，使籽晶和熔体的交界面上不断进行原子或分子的重新排列，随降温逐渐凝固而生长出单晶体。 图 3-1 提拉法合成装置 (点击可进入多媒体演示) 二、提拉法的生长工艺
首先将待生长的晶体的原料放在耐高温的坩埚中加热熔化，调整炉内温度场，使熔体上部处于过冷状态；然后在籽晶杆上安放一粒籽晶，让籽晶接触熔体表面，待籽晶表面稍熔后，提拉并转动籽晶杆，使熔体处于过冷状态而结晶于籽晶上，在不断提拉和旋转过程中，生长出圆柱状晶体。 1.晶体提拉法的装置 晶体提拉法的装置由五部分组成： （1）加热系统 加热系统由加热、保温、控温三部分构成。最常用的加热装置分为电阻加热和高频线圈加热两大类。采用电阻加热，方法简单，容易控制。保温装置通常采用金属材料以及耐高温材料等做成的热屏蔽罩和保温隔热层，如用电阻炉生长钇铝榴石、刚玉时就采用该保温装置。控温装置主要由传感器、控制器等精密仪器进行操作和控制。 （2）坩埚和籽晶夹 作坩埚的材料要求化学性质稳定、纯度高，高温下机械强度高，熔点要高于原料的熔点200℃左右。常用的坩埚材料为铂、铱、钼、石墨、二氧化硅或其它高熔点氧化物。其中铂、铱和钼主要用于生长氧化物类晶体。 籽晶用籽晶夹来装夹。籽晶要求选用无位错或位错密度低的相应宝石单晶。 （3）传动系统 为了获得稳定的旋转和升降，传动系统由籽晶杆、坩埚轴和升降系统组成。 （4）气氛控制系统 不同晶体常需要在各种不同的气氛里进行生长。如钇铝榴石和刚玉晶体需要在氩气气氛中进行生长。该系统由真空装置和充气装置组成。 （5）后加热器 后热器可用高熔点氧化物如氧化铝、陶瓷或多层金属反射器如钼片、铂片等制成。通常放在坩埚的上部，生长的晶体逐渐进入后热器，生长完毕后就在后热器中冷却至室温。后热器的主要作用是调节晶体和熔体之间的温度梯度，控制晶体的直径，避免组分过冷现象引起晶体破裂。 2.晶体提拉法生长要点 （1）温度控制 在晶体提拉法生长过程中，熔体的温度控制是关键。要求熔体中温度的分布在固液界面处保持熔点温度，保证籽晶周围的熔体有一定的过冷度，熔体的其余部分保持过热。这样，才可保证熔体中不产生其它晶核，在界面上原子或分子按籽晶的结构排列成单晶。为了保持一定的过冷度，
祖母绿及其识别 胡经国 一、祖母绿及其特性 我们知道，天然宝石分为狭义宝石和玉石两类。狭义宝石是指在自然界天然产出，颜色和光泽艳丽、硬度大、透明度高、化学性质稳定，能达到装饰品和工艺品加工工艺要求的单矿物晶体宝石。单矿物晶体宝石，或宝石级单矿物晶体，是指由一个矿物晶体组成的宝石，或者说整个宝石是由一个矿物晶体组成的。狭义宝石是宝石中最常见的种类。它外观看起来晶莹剔透，光彩夺目。例如，作为钻石的单个宝石级金刚石晶体，作为红宝石和蓝宝石的单个宝石级刚玉晶体，作为祖母绿、海蓝宝石、绿宝石和金绿宝石的单个宝石级绿柱石晶体，作为水晶宝石的单个宝石级水晶晶体等。 ㈠、祖母绿及其矿物学特性 祖母绿的矿物学名是含铬绿柱石，即其原矿物为含铬绿柱石。它因含有一定数量的铬离子而呈现出美丽的翠绿色，被宝石界誉称为祖母绿，又称为绿玉。祖母绿属于狭义宝石类。它与钻石、红宝石、蓝宝石一起，被称为世界“四大宝石”。 祖母绿是绿柱石族矿物中最“高贵”的一员。绿柱石是铍铝硅酸盐矿物，属于环状硅酸盐类矿物，主要化学成分是硅、铝和铍。由于铍、铝可被铁、铬、镁、锰、锂、钒、铯等置换，因而绿柱石有许多变种，呈现各种不同的颜色。常见的颜色有：湖蓝色、天蓝色、绿色、黄色、无色、粉红色等。晶体常呈六棱柱形。具有玻璃光泽；透明或微透明；硬度大。多产于花岗岩和云母岩中。绿柱石可用来提炼铍以及其它化合物。 祖母绿多呈透明、鲜艳的翠绿色、淡黄绿色等。一般含有0.15～0.2%的Cr2O3；随着含铬量增大，绿色加深；浓绿色祖母绿的含铬量可达到0.5～0.6%。有的祖母绿不含或微含铬离子，其绿色是由于含有铁、钒所致，往往绿中带黄。 祖母绿晶体单形为六方柱、六方双锥，多呈长方柱状；集合体呈粒状、块状等；为非均质体。外貌呈现柔绒状，包裹体常见。 祖母绿具有玻璃光泽，透明至半透明。折光率 1.564～1.602。双折射率0.005～0.009，平行C轴呈翠绿色～深绿色，垂直C轴则呈蓝绿色；二色镜下多色性不明显。在偏光器中明亮，转动360度时有4次明暗变化。滤色镜下呈粉红色。X射线照射下，发出很弱的纯红色荧光。 祖母绿硬度为7.5～8；密度 2.63～2.90 克／立方厘米，比重为 2.72～2.74；解理不完

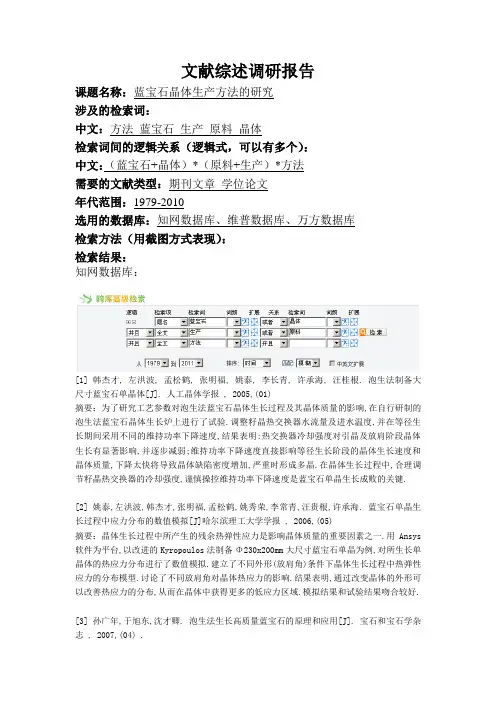

蓝宝石晶体生长技术回顾 (2011-07-12 15:21:18) 转载 分类：蓝宝石晶体 标签： 蓝宝石 晶体生长 技术 历史 杂文 杂谈 引言 不少群众提出意见，博主说了这多不行的，能不能告诉广大投身蓝宝石长晶事业的什么设备行？说实话，这真的是为难我了！怎么讲？举个例子吧，Ky技术设备在Mono手里还真的是Ky，但到了你手里可能就是YY了。 可能你觉得受打击了，可是没有办法啊，事实如此啊，实话听 起来往往比较刺耳！本博主前面发表的《从缺陷的角度谈谈蓝宝石生长方向的选择》博文，迄今为止只有寥寥无几群众真正看出精髓所在..................................不服气群众可以留言谈谈自己了解了什么？ 古人云“博古通今”、“温故知新”，我觉得很有道理，技术之道也是如此。如果没有对以往技术的熟练掌握、熟知精髓所在，没有
对以往技术的总结提炼，你就不可能对一个新技术真正的掌握。任何新技术新设备到你手里，充其量你只是一个熟练操作工而已。 还觉得不信的话，我就在这篇博文里用大家认为最古老的火焰法宝石生长的经验理论总结来给大家进行目前流行的衬底级蓝宝石晶体生长进行理论指导。 蓝宝石晶体生长技术简介
焰熔法（flame fusion technique）&维尔纳叶法（Verneuil technique） 1885年由弗雷米（E. Fremy）、弗尔（E. Feil）和乌泽（Wyse）一起，利用氢氧火焰熔化天然的红宝石粉末与重铬酸钾而制成了当时轰动一时的“日内瓦红宝石”。后来于1902年弗雷米的助手法国的化学家维尔纳叶（Verneuil）改进并发展这一技术使之能进行商业化生产。因此，这种方法又被称为维尔纳叶法。 弗雷米（E. Fremy）、弗尔（E. Feil）和乌泽（Wyse）这几个哥们实际上就是做假珠宝的，一群有创新精神的专业人士。 博主对两类造假者比较佩服，一类是以人造珠宝以假乱真的，一类是造假文物的。首先、他们具有很高的专业素养；其次、他们也无关民生大计；还有利于社会财富的再分配。 至于火焰法简单的描述我就不啰嗦了，我讲讲一些你所不知道的火焰法长宝石的一些前人总结；这些总结和经验对今天的任何一种新方法长蓝宝石单晶都是有借鉴意义的。 100多年来火焰法工作者在气泡、微散射，晶体应力和晶体生长方向的关系，晶体生长方向与缺陷、成品率之间的关系做了大量的数据总结，可以讲在各个宝石生长方法中研究数据是最完备的。在这篇博文里我只讲讲个人认为对其他方法有借鉴意义的一些总结。
宝石的合成、仿制品及优化处理 要求： 1.合成品、仿制品的有关概念 2.★合成宝石的方法：合成方法和原理，合成材料名称、性质及特征 3.★优化处理：各种优化处理方法、原理和名称 一、基本概念 ?人工宝石artificial products ?定义：完全或部分由人工生产或制造用作首饰及装饰品的材料统称为人工宝石。包括合成宝石、 人造宝石、拼合宝石和再造宝石。 ?合成宝石synthetic stones ?定义：完全或部分由人工制造且自然界有已知对应物的晶质或非晶质体，其物理性质，化学成分 和晶体结构与所对应的天然珠宝玉石基本相同。 ?例如，合成红宝石具有与天然红宝石基本相似的物理性质（颜色、RI、DR等）、化学成分（Al2O3） 及晶体结构。 二、发展简史 ?1902 维尔纳叶法合成红宝石的商业生产 ?1920 维尔纳叶法合成尖晶石 ?1928 助熔剂法合成祖母绿 ?1943 水热法合成水晶 ?1955 合成工业级钻石出现 ?1960 水热法合成祖母绿 ?1970 合成宝石级钻石 ?1976 合成立方氧化锆 ?1995 合成SiC（莫伊桑石） （一）、焰熔法合成宝石及鉴定 ?焰熔法（flame fusion technique）——19世纪（1877）由E.弗雷米发明，19世纪末（1890）由 其助手维尔纳叶推向市场，故又称维尔纳叶法（V erneuil furnace）。 ?该方法可以生产各种品种的刚玉、尖晶石、金红石、钛酸锶、白钨矿等宝石晶体。 ?基本原理： 从熔体中生长单晶体的方法。原料的粉末在通过高温的氢氧火焰后熔化，熔滴在下落的过程中冷却并在籽晶上固结逐渐生长形成晶体。 合成装置由供料系统、燃烧系统和生长系统组成，合成过程是在维尔纳叶炉 中进行的
蓝宝石应力 1. 概述 在晶体生长过程中晶体内存在的应力将引起应变，当应变超过了晶体材料本身塑性形变的屈服极限时，晶体将发生开裂。一般来说，根据晶体内应力的形成原因，可将其分为三类：热应力，化学应力和结构应力。 1.1热应力 蓝宝石晶体在从结晶温度冷却至室温过程中并不发生相结构的转变，因此，晶体内应力主要是由温度梯度引起的热应力。晶体热应力正比于晶体内的温度梯度、晶体热膨胀系数及晶体直径。最大热应力总是出现在籽晶与新生晶体的界面区域，较大热应力一般出现在结晶界面、放肩、收尾及直径发生突变的部位，在等径部位热应力相对较小。 1.2结构应力 由特定材料构建成的一个功能性物体叫做结构，在结构的材料内部纤维受到结构自身重力或者外界作用力下，纤维会产生变形，这种变形的能量来自于材料所受的应力，这种应力就叫结构应力。 2. 产生因素 晶体全开裂主要与晶体的生长速率和冷却速率有关，生长速率或冷却速率过快，必将使晶体整体的热应力过大。当热应力值超过屈服应力时，裂纹大量萌生，不断扩展，相互交织造成晶体整体碎裂，具有此种裂纹的晶体已失去使用价值，应当严格避免。通过相关理论分析和多次实验证明，采用匀速的降温程序，降温速率控制在1.5～3.0 K／h的范围
内，晶体生长速率为1.0～5.0 mm／h；依据蓝宝石晶体退火工艺，晶体强度与温度的变化关系，在10～30 K／h范围内设计晶体的冷却程序，完成晶体的退火和冷却。此晶体生长速率及冷却程序，可使晶体的整体碎裂得到有效控制。 在晶体生长中时常发现在晶体的引晶、放肩及晶体直径突变等部位发生裂纹萌生，并沿特定的晶面扩展。具有该种裂纹的晶体虽然仍可利用，但会使器件的尺寸受到一定的限制，降低晶体坯料的利用率，故应尽力避免。 此种裂纹的形成与泡生法晶体生长控制工艺密切相关。在晶体生长的引晶和放肩阶段主要是通过调节热交换器的散热能力来控制晶体生长，在籽晶和新生晶体的界面区域，受热交换器工作流体温度的影响较显著，温度梯度较大。同时，在此阶段需不断的调整晶体的生长 状态，造成此位置晶体外形不规则以及较高的缺陷浓度等都极易引起应力集中，裂纹萌生的机率也相对较大。在后续实验中，本实验室采用加长籽晶杆长度，增加温度梯度过渡区长度和恒定热交换器工作流体温度等措施来控制该区域的裂纹萌生，并取得了较好的效果。 3. 检测方法 检测工具为应力仪。 台式应力仪：S-18应力测试仪应用范围广泛。该仪器可以从水平或垂直角度，对玻璃和塑料配件进行检测，大多运用于品控。S-18有足够大的使用空间供各种产品进行测量。测量过程中，主要通过手持被测物体在偏光下进行观察测量。 标准配置的S-18包括一个光源，一个装有四分之一波盘的分析器和另一个装有四分之一波盘的偏光装置。S-18应力仪中已经置入了一块全波盘。 S-18应力测试仪使用时要垂直放置。机身上有2对橡胶脚垫减震器，便于从水平或垂直方向操作。 应力仪功能的优越点 应力仪是一种无损检测应力情况的机器，便于人们在生产国产中更直观的判别样品的应力情况。做好分析应力的情况，更好的改进生产工艺，做出更好的产品。 应力仪的操作简便易学，机器性能一般可以稳定维持3-5年。
沸石分子筛及其复合材料新型合成方法研究进展 沸石分子筛作为离子交换材料、吸附剂、催化剂等，在化学工业、石油化工等领域发挥着重要作用。随着新材料领域和电子、信息等行业的不断发展，其使用范围已经跳出传统行业，在诸如新型异形分子筛吸附剂、催化剂和催化蒸馏元件、气体和液体分离膜、气体传感器、非线性光学材料、荧光材料、低介电常数材料和防腐材料等方面得到应用或具有潜在的应用前景。因此，沸石分子筛的制备方法也越来越受到人们的关注。 沸石分子筛传统的制备方法主要包括水热法、高温合成法、蒸汽相体系合成法等，但随着组合化学技术在材料领域应用的不断扩大，20世纪90年代末人们将组合化学的概念与沸石分子筛水热法结合，建立了组合水热法。将组合化学技术应用到沸石分子筛水热合成之中，加快了合成条件的筛选与优化。除此之外，气相转移和干胶法等新型制备方法也被提出并应用于实践，本文对这些方法进展进行简单概述。 1. 组合化学水热法 组合化学是一种能建立化学库的合成方法，其大的优势是能在短时间内合成大量的化合物，从而达到快速、高效合成与筛选的目的。水热法合成沸石分子筛及相关材料，要考察的因素比较多，包括多种反应原料的选择及配比、反应温度及反应时间等。使用组合化学法可以减轻实验工作量和劳动强度，大大提高工作效率。 ·石墨烯·分子筛·碳纳米管·黑磷·类石墨烯·纳米材料 江苏先丰纳米材料科技有限公司是国际上提供石墨烯产品很早的公司之一，现专注于石墨烯、
利用组合化学水热法制备沸石分子筛，设计了一种组合反应釜，即在圆形聚四氟乙烯片上钻100个小孔，然后在其上、下表面分别用不锈钢片夹紧，形成100个水热反应器，将不同配比的水热合成液分别置于各反应器中。在一定条件下，和传统水热法一样合成沸石分子筛。他们对Na2O-Al2O3-SiO2-H2O的四组分体系进行了考察，比较了使用传统的水热法和组合水热法的差别，证实了组合化学的高效性和快速筛选性。在此基础上，科学家对组合水热法进行了改进，设计出易于自动化X射线衍射测定的装置，并用这种方法对TS-1分子筛的合成配方进行了筛选。 组合化学水热法在分子筛的制备和无机材料合成方面已有一定的应用，但其应用还很有限。同时，要利用组合化学水热法，具备以下特点：（1）每次合成要产生出尽可能多的平行结果；（2）减少每组试样量；（3）增加合成与表征过程中的自动化程度；（4）实验过程与计算机充分结合，提高实验效率。 2. 气相转移法 2.1 气相转移法制备分子筛粉末 气相转移法可用于制备MFI、FER、MOR等结构的沸石分子筛。Zhang等利用气相转移法合成了ZnAPO-34和SAPO-34分子筛，证明水是气相法合成磷铝分子筛不可缺少的组分。后来，也有人利用气相法合成了AFI和AEI的磷铝分子筛，验证了水在合成过程中的作用。在n(P2O5)/n(Al2O3)=1时，分别用三乙胺和二正丙胺与水作为模板剂合成了AlPO4-5和AlPO4-11分子筛。 ·石墨烯·分子筛·碳纳米管·黑磷·类石墨烯·纳米材料 江苏先丰纳米材料科技有限公司是国际上提供石墨烯产品很早的公司之一，现专注于石墨烯、
第三节祖母绿 一、祖母绿的基本性质 二、祖母绿的产状及产地特征 三、祖母绿与仿制宝石的鉴别 四、合成祖母绿的鉴别 五、优化处理祖母绿的鉴别 六、祖母绿的品质评价
一、重点： 1.掌握祖母绿的主要宝石学性质。 2.掌握祖母绿优化处理的方法的特点和鉴定特征。 3.掌握合成祖母绿的合成方法的特点和鉴定特征。 4.了解祖母绿的主要产地和产地特征。 二、难点 1.掌握祖母绿品种划分的依据。 2.理解祖母绿中结构水的特点、分类和宝石学意义。 3.理解祖母绿的内含物和产状的联系。
祖母绿属于绿柱石族宝石，是最著名和珍贵的品种，祖母绿呈翠绿色，它是由铬和钒的氧化物致色的，它的英文名称由古波斯语起源，又由拉丁语转化而成，Emerald即绿色的意思。是最名贵的五大宝石之一。 祖母绿以青翠悦目的颜色使人着迷（图10-3-1），祖母绿是五月的生辰石，代表着春的承诺和忠诚。 图10-3-1 12ct重的哥 伦比亚祖母绿 一、祖母绿的基本性质 1.化学成分 祖母绿是铍铝硅酸盐，化学式为Be3Al2Si6O18，含有Cr、V、Fe、Na 等微量元素，其中Cr是主要的致色元素。 2.结晶习性 祖母绿属六方晶系，祖母绿常形成六方柱状晶体，柱面发育有平等柱状的条纹。在柱状体端元发育有六方双锥和平行双面等晶形。 祖母绿的晶体结构中，6个硅氧四面体组成六方环，并叠加成六方管柱状体，管内可含碱性离子如D+、Na+、Cs+等和水分子，当水分子H—O平行于六方柱延伸方向，称为Ⅰ型水，当水分子中氧被碱金属离子吸引，H-O-H
与柱状体角度相交时称为Ⅱ型水（图10-3-2）。 图10-3-2 祖母绿中的结构水 3.解理：底面不完全解理，断口呈贝壳状或参差状。 4.硬度和韧性：摩氏硬度为7.25-7.75。祖母绿韧性较差，脆性。 5.相对密度：2.67-2.78，通常为2.71 6.颜色 祖母绿呈翠绿色，可略带黄色或蓝色色调，其颜色柔和而鲜亮。一些产地如巴西的祖弹琴绿有时呈淡绿色。在绿柱石中有些浅绿色，浅黄绿色或暗绿色品种由二价铁致色，称为绿柱石，而非祖母绿。由于祖母绿是铬致色的宝石，通常以是否含有铬元素或具有铬的吸收峰线作为区分绿柱石和祖母绿的标准。 7.光泽：玻璃光泽。 8.透明度：宝石级祖母绿通常为透明至半透明。 9.折射率
蓝宝石晶体材料应用及市场需求分析 蓝宝石晶体材料是蓝宝石单晶体的原材料，是生产LED衬底、蓝宝石视窗等产业的上游产业，因此可分析其下游产业趋势来确定其市场需求。 据预计，未来LED蓝宝石衬底市场需求量年增速超过30%，蓝宝石视窗则受益于新机型屏幕升级和智能穿戴设备的潜在高速增长，全球性的蓝宝石经济即将到来。 LED市场对蓝宝石晶体材料的需求分析 图1 蓝宝石材料的应用及趋势 1）LED衬底 LED是一种节能环保、寿命长和多用途的光源，其能量转换效率大大高于白炽灯和节能灯。衬底材料是半导体照明产业技术发展的基石，不同的衬底材料，需要不同的外延生长技术、芯片加工技术和器件封装技术，衬底材料决定了半导体照明技术的发展路线。 衬底材料的选择取决于很多条件，目前只能通过外延生长技术的变更和器件加工工艺的调整来适应不同衬底上的半导体发光器件的
研发和生产。目前能用于生产的衬底只有三种，即蓝宝石Al2O3衬底和碳化硅SiC衬底以及Si衬底等。蓝宝石的性价比不断提升将成为LED上游衬底材料的最优选择。 由图1所示，LED衬底可应用于照明、信息、笔记本电脑等诸多领域，市场整体保持快速增长，尤其是LED照明市场应用扩张明显，而蓝宝石晶体材料是LED上游衬底材料的最优选择，受其影响，也将迎来高速增长。 蓝宝石由于性能优良是最为理想的衬底材料，并且被广泛应用于光电元件中。蓝宝石的应用领域主要涉及衬底材料，军事、武器方面的应用及消费性电子智能终端等。衬底依旧是蓝宝石的重要应用领域，以LED衬底材料为主。目前来看，蓝宝石衬底材料应用为蓝宝石的最主要应用，按照法国Yole统计，蓝宝石衬底材料应用占比约75%，非衬底材料应用占比约25%。其中衬底材料中主要是半导体照明（LED）衬底材料及SOS相关产品使用，其中LED衬底材料占比约95%以上，可见LED衬底目前是蓝宝石市场的主要驱动力，现在主要应用在LED照明市场。 2、LED照明市场分析 LED应用于照明，是继日光灯、节能灯后的第三次革命。LED 的发光效率，是白炽灯的8倍，是荧光灯的2倍多。LED的光谱中没有紫外线和红外线成分，所以不会发热，不产生有害辐射。而且LED的光通量半衰期大于5万小时，可以正常使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白炽灯的100倍，LED这种节能、长寿的特性，使其取代其他灯具成为主流照明产品是必然趋势。另一方面，LED在大尺寸光源、景观照明、汽车车灯、低温照明等应用市场将得到进一步发展，逐步成为推动LED市场发
沸石分子筛的绿色合成路线 沸石分子筛材料在石油精细化工及环境治理等方面发挥着巨大的作用。通常，绝大多数沸石分子筛都是需要在有机模板参与的条件下合成，然而使用的大部分模板剂都是有毒的，这对沸石的实际生产应用有着强烈的影响。绿色合成路线是指使用较为绿色的原料来合成目标产品，并且在合成过程中减少甚至消除对环境的负面影响、减少废物的排放和提高效率。 首先，沸石分子筛所需的原料混合后，主要物种硅酸盐与铝酸盐聚合生成硅铝酸盐初始凝胶。这种硅铝酸盐凝胶是在高浓度条件下快速形成的，因此具有很高无序度，但是这种硅铝酸盐凝胶中可能含有某些初级结构单元，如：四元环、六元环等等。同时，这种凝胶和液相之间建立了溶解平衡。另外，硅铝酸根离子的溶度积与凝胶的结构和温度息息相关，随着晶化温度的变化，这种凝胶和液相之间建立起新的凝胶和溶液的平衡。其次，液相中多硅酸根与铝酸根浓度的增加导致晶核的形成，然后是沸石分子筛晶体的生长。在沸石分子筛的成核和晶体生长过程中，消耗了液相中的多硅酸根与铝酸根离子，从而引起硅铝凝胶的继续溶解。由于沸石晶体的溶解度小于无定形凝胶的溶解度，最后结果是凝胶的完全溶解，沸石分子筛晶体的完全生长。
对于合成沸石分子筛，温度是一个很重要的因素。温度变化会影响水在反应釜中的压力的变化、硅铝酸盐的聚合状态和聚合反应、凝胶的生成和溶解与转变、分子筛的成核与生长以及介稳相间的转晶。相同的体系在不同的温度下可能会得到完全不一样的物相，温度越高得到的沸石的尺寸和孔体积越小，晶体骨架密度相应增大。一般而言在150C以下，初级结构往往是四元环或六元环，而当温度高于150C，则往往是五元环的初级结构单元。由此可见，在高温水热条件下，无机物（主要是硅铝酸盐物种）的造孔规律和晶化温度与水蒸汽压之间存在着密切的联系。 为克服常规水热法合成沸石分子筛过程中由于溶剂水的引入造成的含碱废水排放，合成体系压力过高、单釜产率过低等问题，人们开发出了无溶剂法绿色沸石分子筛合成路线。过对晶化过程中晶化产物的表征结果发现，无溶剂法合成沸石分子筛经历如下过程：晶化初期，固相原料在无定形二氧化硅中逐渐发生扩散，并伴随着硅物种的聚合；随着晶化时间的延长，无定形的二氧化硅逐渐向晶体转换。总的来说，固相合成反应过程经历了初始原料混合和扩散，硅羟基的不断缩合等过程，最终使得反应原料在固相状态下转换为silicalite-1沸石分子筛。
1.、为改善天然珍珠和养殖珠的外貌可以采用哪些处理方法？答：天然珍珠和养殖珍珠的处理方法有 如下几种：染色，辐照，填隙。 染色，目前市场上，除了白色珍珠外，大多数的有色珍珠都是经过染色处理的，珍珠的染色可分为化学 着色和中心染色两种，化学着色法，将珍珠浸泡在某些特殊的化学溶剂中，着色，如用稀硝酸银和氨水做 染液，浸泡珍珠呈黑色，用冷高锰酸钾做燃料可染成棕色。 中心染色法，先将珍珠膨化除杂后，用特定染料注入珍珠的孔隙和空洞中，使珍珠显色。 辐照珍珠，γ射线辐照法始于上世纪60年代，目前大量应用，经过辐照的珍珠，可产生蓝色和黑色， 海水珍珠的颜色比较深一些，辐照处理的珍珠，颜色对光和热是稳定的，在色调上易与硝酸银染色区 分，但辐照可能引起放射性，而且不是所有珍珠都可利用辐照改变颜色。 填隙珍珠，珍珠表明往往有一些细小的裂隙和丘斑，影响珍珠色泽和光洁度，必须予以修整和愈合。 处理方法有两种，剥皮削丘和充填空隙。 3什么是翡翠A货、B货、C货和B+C货，如何鉴别？答A货是指以天然翡翠原石为原料，在成品加工过 程中只通过机械加工手段（物理方法）例如切割，打磨，雕刻，抛光等制成的翡翠产品.B货是指原本种水、 颜色较差的翡翠经过强酸、强碱浸泡，使其种水、颜色得以改善，与此同时，翡翠的原始矿物结构也遭到 了破坏，并伴有物质注入或带出，这样的翡翠称之为翡翠B货。为掩盖被破坏的结构、增大翡翠的强度， 翡翠B货经常用有机胶或无机胶作充填处理，但充胶处理不是翡翠B货的必然步骤，也不影响翡翠B货的 定义。这种翡翠由于破坏了原有的内部结构, 在二、三年内逐渐会失去光泽，满身裂纹，其价值当然要打 折扣了。市场上一些销售商称之为“优化”或B类翡翠。 C货是经过物理和化学处理的中下等原料.不同 之处为，在加工过程中经过人工添加外来染料方法加色（炝色）使原来无色、绿较浅淡或绿较散的翡翠改 变颜色,但人工加入了颜色的翡翠.遇到较高的温度就会脱色。 1）放大观察法在肉眼观察的基础上，还应对一些可疑的部分进行放大观察，由于处理品一般都用蜡和高聚化合物填充，一段时间以后，填充物就会出现老化干缩和变形，这时用放大镜观察，可以看到填充物表面出现的凹凸不平现象和橙皮纹或鳞壳纹，有时还可以观察到藏于岩体结构缝隙内，被酸蚀的蚂蚁啃骨头的现象，和一些气泡和填充物的轻微龟裂现象。 2)热针法 方法是:首先在被检物的疑点部分点上二滴浓盐酸，然后用热针或小电烙铁反复触击疑点，如是翡翠B货就会冒烟、发黄、闻到异味，而A货则无变化，结束后将受检部分用最细的沙纸轻轻擦一擦再清洗一下即可。 3)敲声法 翡翠经酸洗以后，其结构松散，纤维组织软化，虽经填充物加固，但和同类种分的A货相比，在悬挂敲击时，声音十分沉闷、沙哑，而不象A货那样清脆悦耳。 4）比重 天然翡翠的比重一般都在3. 32以上，而B货因含有填充物，所以比重略为低一些，有条件的情况下，可采用重液法或静水力学法进行测试，但因翡翠的种分不同，比重差异较大，测出的数据仅只作为一种参考。 现代仪器检测：翡翠中经常充填各种油、蜡、胶(如石蜡、石蜡油、AB胶、环氧树脂等)来增强其透明度，由于它们化学成分、化学结构的不同，在拉曼光谱中显示不同的峰位特征。与传统宝石鉴定相比,拉曼光谱在漂白或注胶翡翠(B货翡翠)的鉴别中是一种快速、无损、微区分析方法，特别对于宝石中的包体和填充物尤其有效。 红外光谱检测是利用物质分子对红光区电磁辐射的选择性进行化合物鉴别和质量控制的有效手段。翡翠中 加入了聚合物(胶)其吸收光谱与天然翡翠有明显区分,国标规定2800~3000 cm-1有强吸收峰者为处理翡翠 (B货)标志.用红外光谱判别充胶翡翠与不充胶翡翠是检测它们的有机阴离子团
蓝宝石晶体是第三代半导体材料GaN外延层生长最好的衬底材料之一，其单晶制备工艺成熟。 GaN为蓝光LED制作基材。 一、GaN外延层的衬底材料 1、SiC 与GaN晶格失配度小，只有3.4%，但其热膨胀系数与GaN差别较大，易导致GaN外延层断裂， 并制造成本高，为蓝宝石的10倍。 2、Si 成本低，与GaN晶格失配度大，达到17%，生长GaN比较难，与蓝宝石比较发光效率太低。 3、蓝宝石 晶体结构相同（六方对称的纤锌矿晶体结构），与GaN晶格失配度大，达到13%，易导致GaN 外延层高位错密度（108—109/cm2）。为此，在蓝宝石衬底上AlN或低温GaN外延层或SiO2层等，先进方法可使GaN外延层位错密度达到106/cm2水平。 二、蓝宝石、GaN的品质对光致发光的影响 蓝宝石单晶生长技术复杂，获得低杂质、低位错、低缺陷的单晶比较困难。蓝宝石单晶质量对GaN外延层的质量有直接的影响，其杂质和缺陷会影响GaN外延层质量，从而影响器件质量（发 光效率、漏电极、寿命等）。 蓝宝石单晶的位错密度一般为104/cm2数量级，它对GaN外延层位错密度（108—109/cm2）影 响不大。 三、蓝宝石衬底制作 主要包括粘片、粗磨、倒角、抛光、清洗等，将2英寸蓝宝石衬底由350—450μm（4英寸600μm 左右）减到小于100μm（4英寸要厚一些） 四、蓝宝石基板 市场上2英寸蓝宝石基板的主要技术参数： 高纯度—— 99.99%以上（4—5N） 晶向——主要是C面，C轴（0001）±0.3° 翘曲度——20μm 厚度——330μm—430μm±25μm 表面粗糙度—— Ra<0.3nm 背面粗糙度——Ra<1μm（不是很严格） yq_chu666 at 2010-7-06 08:53:02 这是美国公司的要求吧？ 如何降低翘曲、弯曲呀？ ljw.jump at 2010-7-06 16:41:37 国内做蓝宝石的厂家我知道有个不错的，在安徽吧 qw905 at 2010-7-06 18:26:50 还是哈工大与俄罗斯合作的泡生法-钻孔取棒最成功！ qw905 at 2010-7-06 18:29:06 一篇蓝宝石研发总结 藍寶石單晶生長技術研發Sapphire Crystal Instruction.pdf (2010-07-06 18:29:06, Size: 1.67 MB, Downloads: 28) HP-led at 2010-7-20 12:00:50 在云南，不过他去年不咋地，今年慢慢恢复生产
宝石合成原理与方法（汇总） 第一章绪论 要点 人造宝石材料的重要性 人造宝石材料的发展 基本概念 晶体生长基本理论 一、人造宝石材料的重要性 随着科学技术的发展，人民生活水平不断提高，人类对宝石的需求也逐渐增加。然而天然宝石材料的资源毕竟是有限的，而人工宝石材料能够大批量生产，且价格低廉，故人工宝石材料在市场上占有较大的份额。随着科学技术的发展，人工宝石材料的品种日益繁多,合成宝石的特性也越来越接近天然品种。宝石学家不断面临鉴别新的人造宝石材料的挑战。 某些人工的晶体材料也用于工业产品及设备的制造及生产中。例如，人造钇铝榴石被广泛用于激光工业，合成水晶是用作控制和稳定无线电频率的振荡片和有线电话多路通讯滤波元件及雷达、声纳发射元件等最理想的材料。 二、人造宝石材料的发展 人工制造宝石的历史可追溯到1500年埃及人用玻璃模仿祖母绿、青金石和绿松石等。人工合成宝石始于18世纪中期和19世纪，由于矿物学研究的发展以及化学分析方法取得的进展，使人们逐渐掌握了宝石的化学成分及性质，加上化学工业的发展以及对结晶过程的认识，人工合成宝石才变为现实。1892年出现了闻名的“日内瓦红宝石”，这是用氢氧火焰使品质差的红宝石粉末及添加的致色剂铬熔融，再重结晶形成优质红宝石的方法。随后，这种方法经改进并得以商业化。1890年，助熔剂法合成红宝石获得成功；1900年助熔剂法合成祖母绿成功。从此，宝石合成业飞速地发展起来。合成尖晶石、蓝宝石、金红石、钛酸锶等逐渐面市。1953年合成工业级钻石、1960年水热法合成祖母绿及1970年宝石级合成钻石也相继获得成功。我国的人工宝石材料的生产起步较晚。五十年代末，为了发展我国的精密仪器仪表工业，从原苏联引进了焰熔法合成刚玉的设备和技术，六十年代投产后，主要用于手表轴承材料的生产。后来发展到有20多家焰熔法合成宝石的工厂，能生长出各种品种的刚玉宝石、尖晶石、金红石和钛酸锶等。我国进行水热法生长水晶的研究工作，始于1958年。目前几乎全国各省都建立了合成水晶厂。我国的彩色石英从1992年开始生产，现在市场上能见到的各种颜色品种的合成石英。 七十年代，由于工业和军事的需要，尤其是激光研究的需要，我国先后用提拉法生产了人造钇铝榴石（YAG）和钆镓榴石（GGG）晶体，它们曾一度被用于仿钻石。 1982年，我国开始研究合成立方氧化锆的生产技术，1983年投产。由于合成立方氧化锆的折射率高、硬度高、产量大、成本低，很快取代了其它仿钻石的晶体材料。广西宝石研究所1993年成功生产水热法合成祖母绿，现已能生产水热法合成其它颜色的绿柱石及红、蓝宝石。合成工业用钻石在我国是l963年投
神坛上的美国蓝宝石晶体生长设备 (2011-07-01 12:07:38) 转载 标签： 分类：蓝宝石晶体 arc gt hem tgt 坩锅下降法 蓝宝石晶体生长 杂谈 引言 华裔背景的美国科学家朱棣文博士因激光冷却和俘获原子的实验而分享了1997年的诺贝尔物理学奖。获奖后朱棣文博士访问中国的第一站选择了中国科学院上海光学精密机械研究所拜访王育竹院士。因为王育竹院士比获得1997年诺贝尔物理学奖的朱棣文博士早了近10年就提了关于激光冷却的实验方法和理论设想，但是实验必需器材的购置费120万元迟迟未申请到，以致拖了14年才出成果，结果当然他不可能拿诺贝尔奖。 向王育竹院士表示致敬！ ………………………………………………………………… 话说世界500强联合利华新换了一批自动香皂包装机以后，经常出现香皂盒子是空的没有香皂情况，而在装配线一头用人工检查因为效率问题不太可能而且不保险，这不，一个由自动化，机械，机电一体化等专业的博士组成的Solution队伍来解决这个问题，没多久他们在装配线的头上开发了全自动的X光透射检查线，透射检查所有的装配线尽头等待装箱的香皂盒，如果由空的就用机械臂取走。 同样，中国一乡镇企业生产香皂也遇到类似问题，老板吩咐线上小工务必想出对策解决之，小工拿了一个电风扇放在产线上吹风。 一堆最先进的零部件的堆积物，未必是最合适的机器。............................................................................ 事关中国人面子的诺贝尔奖，我们纠结了很多很多年..............其实大可不必，诺贝尔奖已经带有了浓厚的政治色彩.............. 如果我们老百姓能安居乐业、如果有一个让我们的科技工作者心无旁鹫安心工作的环境、如果我们的百姓人人从心底就淡定................不要说我们从未拿过诺贝尔，即使从未有奥运奖牌又能如何？ 不能为官员的面子而活，要为百姓的尊严而活！ 中国从来不缺乏优秀的人才，只是缺乏合适的制度和尊重知识的土壤。在急功近利的环境中，我们缺乏的是自信和心态;喜欢神话，能为有钱人服务的神话.................尤其是外来的神话。 神坛上美国蓝宝石晶体生长设备 本博主学习和研究晶体生长技术十五年以上，也跑过不少国家和地区，对晶体生长技术和设备的发展水平自认为略知一二。十多年前开始跟踪蓝宝石晶体生长的技术和设备，应该讲前苏联地区的水平在世界上是处于领先水平的。跟踪Crystal System 也是在十年前的事了；在本人的学识范围内，晶体生长的技术和设备绝对是一个需要理论和经验相结合的一个技术活。
大规格蓝宝石单晶体生长炉技术说明 一、项目市场背景 α-Al2O3单晶又称蓝宝石，俗称刚玉，是一种简单配位型氧化物晶体。蓝宝石晶体具有优异的光学性能、机械性能和化学稳定性，强度高、硬度大、耐冲刷，可在接近2000℃高温的恶劣条件下工作，因而被广泛的应用于红外军事装置、卫星空间技术、高强度激光的窗口材料。其独特的晶格结构、优异的力学性能、良好的热学性能使蓝宝石晶体成为实际应用的半导体GaN/Al2O3发光二极管(LED)，大规模集成电路SOI和SOS及超导纳米结构薄膜等最为理想的衬底材料。低成本、高质量地生长大尺寸蓝宝石单晶已成为当前面临的迫切任务。 蓝宝石晶体生长方式可划分为溶液生长、熔体生长、气相生长三种，其中熔体生长方式因具有生长速率快，纯度高和晶体完整性好等特点，而成为是制备大尺寸和特定形状晶体的最常用的晶体生长方式。目前可用来以熔体生长方式人工生长蓝宝石晶体的方法主要有熔焰法、提拉法、区熔法、坩埚移动法、热交换法、温度梯度法和泡生法等。但是，上述方法都存在各自的缺点和局限性，较难满足未来蓝宝石晶体的大尺寸、高质量、低成本发展需求。例如，熔焰法、提拉法、区熔法等方法生长的晶体质量和尺寸都受到限制，难以满足光学器件的高性能要
求；热交换法、温度梯度法和泡生法等方法生长的蓝宝石晶体尺寸大，质量较好，但热交换法需要大量氦气作冷却剂，温度梯度法、泡生法生长的蓝宝石晶体坯料需要进行高温退火处理，坯料的后续处理工艺比较复杂、成本高。 二、微提拉旋转泡生法制备蓝宝石晶体工艺技术说明 微提拉旋转泡生法制备蓝宝石晶体方法在对泡生法和提拉法改进的基础上发展而来的用于生长大尺寸蓝宝石晶体的方法，主要在乌克兰顿涅茨公司生产的 Ikal-220型晶体生长炉的基础上改进和开发。晶体生长系统主要包括控制系统、真空系统、加热体、冷却系统和热防护系统等。微提拉旋转泡生法大尺寸蓝宝石晶体生长技术主要是通过调控系统内的热量输运来控制整个晶体的生长过程，因此加热体与热防护系统的设计，热交换器工作流体的选择、散热能力的设计，晶体生长速率、冷却速率的控制等工艺问题对能否生长出品质优良的蓝宝石晶体都至关重要。 微提拉旋转泡生法制备蓝宝石晶体，生长设备集水、电、气于一体，主要由能量供应与控制系统、传动系统、晶体生长室、真空系统、水冷系统及其它附属设备等组成。传动系统作为籽晶杆(热交换器)提拉和旋转运动的导向和传动机构，与立柱相连位于炉筒之上，其主要由籽晶杆(热交换器)的升降、旋转装置组成。提拉传动装置由籽晶杆(热交换器)的快速及慢速升降系统两部分组成。籽晶杆(热交换器)的慢速升降系统由稀土永磁直流力矩电机，通过谐波减速器与精密滚珠丝杠相连，经滚动直线导轨导向，托动滑块实现籽晶杆(热交换器)在拉晶过程中的慢速升降运动。籽晶杆(热交换器)的快速升降系统由快速伺服电机经由谐波减速器上的蜗杆、蜗杆副与谐波的联动实现。籽晶杆的旋转运动由稀土永磁式伺服电机通过楔形带传动实现。该传动系统具有定位精度高、承载能力大，速度稳定、可靠，无振动、无爬行等特点。采用精密加热，其具有操作方法简单，容易控制的特点。在热防护系统方面，该设计保温罩具有调节气氛，防辐射性能好，保温隔热层热导率小，材料热稳定性好，长期工作不掉渣，不起皮，具有对晶体生长环境污染小，便于清洁等优点。选用金属钼坩埚，并依据设计的晶体生长尺寸、质量来设计坩埚的内径、净深、壁厚等几何尺寸，每炉最大可制备D200mmX200mm，重量25Kg蓝宝石单晶体。Al2O3原料晶体生长原料采用纯度为5N的高纯氧化铝粉或熔焰法制备的蓝宝石碎晶。 从熔体中结晶合成宝石的基本过程是：粉末原料→加热→熔化→冷却→超过临界过冷度→结晶。 ９９．９９％以上纯度氧化铝粉末加有机黏结剂，在压力机上形成坯体；先将该坯体预先烧成半熟状态的氧化铝块，置入炉内预烧，将炉抽真空排出杂质气体，先后启动机械泵、扩散泵，抽真空至１０↑［－３］－１０↑［－４］Ｐａ，当炉温达１５００－１８００℃充入混合保护气体，继续升温至设定温度（２１００－２２５０℃）；（３）炉温达设定温度后，保温４－８小时，调节炉膛温度
班级姓名成绩 一、名词解释。（3×5=15分） 人造宝石助熔剂法临界晶核装满度籽晶 二、填空题。（0.5×30=15分） 1、合成宝石指其加工的全部或部分工艺过程是由人工控制进行的它们的、和 与它们所对应的天然宝石基本相同。 2、紫晶用法合成后，还需要经处理。 3、合成蓝宝石的主要方法有、、。 4、CZ的中文名称应当是。 5、助熔剂法合成祖母绿的特征包裹体常为、、。 6、冷坩埚法合成立方氧化锆所需的热来自。 7、焰熔法合成尖晶石的密度常为，折射率值常为，往往比天然的宝石级尖晶石的 密度及折射率。 8、红、蓝、黄色、变色合成刚玉中的致色元素分别是、、、。 9、水热法合成宝石晶体的四个阶段、、、。 10、水热法合成水晶的温度，压力。 11、焰熔法合成宝石的主要设备有、、、。 三、判断改错题。（2×5=10分，对者打“√”，错者打“×”并改正） 1、助熔剂法合成宝石中的水滴状包裹体是捕掳来的原生液体。（） 2、用气相沉淀法合成的镀膜钻石，外观常显云雾状、粉状等特征。（） 3、由于刚玉的熔点很高，焰熔法合成红宝石是采用铂坩埚。（） 4、白色的合成立方氧化锆在贸易中作为钻石的代用品使用时，应称为仿钻石。（） 5、区分祖母绿与合成祖母绿时，有无弧形生长纹是一项重要判别依据。（） 四、简述题。（简明扼要，重点突出。6×5=30分） 1、绘图说明熔体中晶核形成与晶体生长的关系。 2、水热法合成的宝石通常具有什么特征？ 3、人工宝石中不参与定名的因素有哪些？ 4、高温高压合成钻石的鉴定特征。 5、简述冷坩埚法生长宝石晶体的原理。 五、论述题。（详细论述，全面分析。2×15=30分） 1、玻璃作为宝石仿制品的鉴定特征。 2、如何鉴别合成红宝石。
