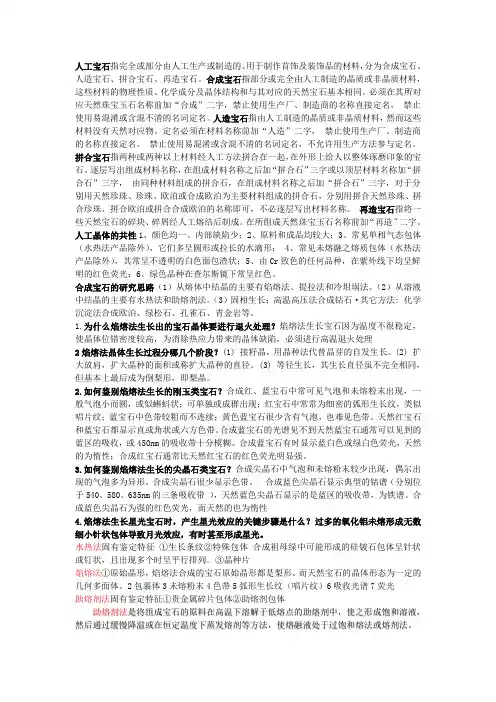

人工宝石指完全或部分由人工生产或制造的、用于制作首饰及装饰品的材料，分为合成宝石、人造宝石、拼合宝石、再造宝石。合成宝石指部分或完全由人工制造的晶质或非晶质材料，这些材料的物理性质、化学成分及晶体结构和与其对应的天然宝石基本相同。必须在其所对应天然珠宝玉石名称前加“合成”二字，禁止使用生产厂、制造商的名称直接定名，禁止使用易混淆或含混不清的名词定名。人造宝石指由人工制造的晶质或非晶质材料，然而这些材料没有天然对应物。定名必须在材料名称前加“人造”二字，禁止使用生产厂、制造商的名称直接定名。禁止使用易混淆或含混不清的名词定名，不允许用生产方法参与定名。拼合宝石指两种或两种以上材料经人工方法拼合在一起，在外形上给人以整体琢磨印象的宝石。逐层写出组成材料名称，在组成材料名称之后加“拼合石”三字或以顶层材料名称加“拼合石”三字，由同种材料组成的拼合石，在组成材料名称之后加“拼合石”三字，对于分别用天然珍珠、珍珠、欧泊或合成欧泊为主要材料组成的拼合石，分别用拼合天然珍珠、拼合珍珠、拼合欧泊或拼合合成欧泊的名称即可，不必逐层写出材料名称。再造宝石指将一些天然宝石的碎块、碎屑经人工熔结后制成。在所组成天然珠宝玉石名称前加“再造”二字。人工晶体的共性1、颜色均一、内部缺陷少；2、原料和成品均较大；3、常见单相气态包体（水热法产品除外），它们多呈圆形或拉长的水滴形； 4、常见未熔融之熔质包体（水热法产品除外），其常呈不透明的白色面包渣状；5、由Cr致色的任何品种，在紫外线下均呈鲜明的红色荧光；6、绿色品种在查尔斯镜下常呈红色。
合成宝石的研究思路（1）从熔体中结晶的主要有焰熔法、提拉法和冷坩埚法。（2）从溶液中结晶的主要有水热法和助熔剂法。（3）固相生长：高温高压法合成钻石·其它方法: 化学沉淀法合成欧泊、绿松石、孔雀石、青金岩等。
1.为什么焰熔法生长出的宝石晶体要进行退火处理？焰熔法生长宝石因为温度不很稳定，使晶体位错密度较高，为消除热应力带来的晶体缺陷，必须进行高温退火处理
2焰熔法晶体生长过程分哪几个阶段？(1) 接籽晶，用晶种法代替晶芽的自发生长。(2) 扩大放肩，扩大晶种的面积或称扩大晶种的直径。(3) 等径生长，其生长直径虽不完全相同，但基本上最后成为倒梨形，即梨晶。
2.如何鉴别焰熔法生长的刚玉类宝石？合成红、蓝宝石中常可见气泡和未熔粉末出现，一般气泡小而圆，或似蝌蚪状；可单独或成群出现；红宝石中常常为细密的弧形生长纹，类似唱片纹；蓝宝石中色带较粗而不连续；黄色蓝宝石很少含有气泡，也难见色带。天然红宝石和蓝宝石都显示直或角状或六方色带。合成蓝宝石的光谱见不到天然蓝宝石通常可以见到的蓝区的吸收，或450nm的吸收带十分模糊。合成蓝宝石有时显示蓝白色或绿白色荧光，天然的为惰性；合成红宝石通常比天然红宝石的红色荧光明显强。
3.如何鉴别焰熔法生长的尖晶石类宝石？合成尖晶石中气泡和未熔粉末较少出现，偶尔出现的气泡多为异形。合成尖晶石很少显示色带。合成蓝色尖晶石显示典型的钴谱（分别位于540、580、635nm的三条吸收带），天然蓝色尖晶石显示的是蓝区的吸收带，为铁谱。合成蓝色尖晶石为强的红色荧光，而天然的也为惰性
4.焰熔法生长星光宝石时，产生星光效应的关键步骤是什么？过多的氧化铝未熔形成无数细小针状包体导致月光效应，有时甚至形成星光。
水热法固有鉴定特征①生长条纹②特殊包体合成祖母绿中可能形成的硅铍石包体呈针状或钉状，且出现多个时呈平行排列。③晶种片
焰熔法①原始晶形，焰熔法合成的宝石原始晶形都是梨形。而天然宝石的晶体形态为一定的几何多面体。2包裹体3未熔粉末4色带5弧形生长纹（唱片纹）6吸收光谱7荧光
助熔剂法固有鉴定特征①贵金属碎片包体②助熔剂包体
助熔剂法是将组成宝石的原料在高温下溶解于低熔点的助熔剂中，使之形成饱和溶液，然后通过缓慢降温或在恒定温度下蒸发熔剂等方法，使熔融液处于过饱和熔法或熔剂法。
助熔剂法根据晶体成核及生长的方式不同分为两大类：自发成核法和籽晶生长法。
助熔剂法生长红宝石的鉴别助熔剂法生长红宝石晶体的特征与天然宝石非常相似。特别是宝石晶体生长过程中或多或少存在着包裹体、生长条纹、位错和替代性杂质等缺陷，有效的模仿了天然宝石中各种宝石的内含物主要特征有：A.固相包体（1）助熔剂残余包体（2）结晶物质包体（3）坩埚金属材料包体（4）未熔化熔质包体（5）种晶包体B.气相包体C.气固两相包体D.平直的生长条纹E.生长丘F.替代性杂质及成分不均匀性
助剂法合成祖母绿的鉴别（1）助熔剂残余常呈羽纱状、云雾状、云翳状、管状、网状，与天然宝石内的包体形态明显不同。
助溶剂在反射光下，表面呈黄色至粉红色，亮域下不透明呈褐色、灰黑色，显粒状结构。天然祖母绿中多出现天然矿物包体，方解石、云母、透闪石或阳起石等晶体包体（2）二相包体（3）籽晶片（4）硅铍石（5）铂金片
水热法海蓝宝石的生长与祖母绿相似，它通过掺进致色的铁质而获得。具体来说，生长海蓝宝石是在不加任何贵金属内衬的不锈钢高压釜中进行的，生长温度是590-610℃，温度梯度70-130℃，压力1000-1500巴，培养料为铍、铝、硅的氧化物，高铁含量取自不锈钢高压釜的釜壁。为了使生长出来的是海蓝宝石而不是含铁无色的绿柱石，工艺过程中必须使大量的二价铁离子占据晶格中的八面体位置。这可以通过给溶液中加入不同量的羟基铁（降低氧的局部压力）和锂盐（提供激发补偿中心）而实现。
人工生长海蓝宝石区别于天然海蓝宝石最独特的现象是它的生长结构，即在与籽晶片接触部位形成一个二次结晶界面（称之为网状结构），镜下表现为籽晶残留物和微小的不透明片晶。此外，有时还可以看到一些多相包体和扭曲成各种形状的羽状包体。
1.为什么生长立方氧化锆晶体的方法称为“冷坩埚熔壳法”？
合成立方氧化锆的熔点最高为2750℃。几乎没有什么材料可以承受如此高的温度而作为氧化锆的坩埚。该方法将紫铜管排列成圆杯状“坩埚”，外层的石英管套装高频线圈，紫铜管用于通冷却水，杯状“坩埚”内堆放氧化锆粉末原料。高频线圈处于固定位置，而冷坩埚连同水冷底座均可以下降。为了使冷坩埚内的氧化锆粉末熔融，首先要让它产生一个大于1200℃的高温区，将金属的锆片放在“坩埚”内的氧化锆材料中，高频电磁场加热时，金属锆片升温熔融为一个高温小熔池（图5-4），氧化锆粉末就能在高频电磁场下导电和熔融，并不断扩大熔融区，直至氧化锆粉料除熔壳外全部熔融为止，此技术称为"引燃"技术。
物体的致色因素
（一）过渡金属元素的内部电子跃迁致色（二）元素离子间的电子转移或电荷转移致色（三）色心致色（四）能带间的转移致色（五）物理光学致色
宝石的改色方法加热和辐照
其它的宝石改善方法１．宝石的去杂（１）填隙①裂隙充填②孔洞充填③注入处理（２）去杂①浸出②激光穿孔宝石的表面优化处理：①涂层②镀膜
优化方法有：热处理、漂白、浸蜡（绿松石除外）、浸无色油、染色（仅指玉髓、玛瑙类）处理方法有：浸有色油、充填、浸蜡（仅指绿松石）、染色（除玉髓、玛瑙类外）、辐照、激光钻孔、覆膜、表面扩散
（2）热处理刚玉的鉴别特征经热处理后的红宝石、蓝宝石表现的鉴定特征大致相同1.颜色热处理后的红、蓝宝石可有颜色不均匀的现象，如出现特征的格子状色块、不均匀的扩散晕等。另外热处理前后原色带的颜色、清晰度也会发生不同程度的变化。2.固态包裹体经热处理后的红、蓝宝石其固态包裹体将发生不同程度的变化。红、蓝宝石内部的低熔点包裹体，如长石、方解石、磷灰石等，在长时间的高温作用下发生部分熔解，原柱状晶体边缘将变得圆滑。一些针状、丝状固态包裹体如金红石则随着熔解程度的不断加强转变成断续的丝状、微小的点状等形态，有时高温处理的红、蓝宝石表面可见到一种白色丝斑，是金红石高
温破坏后的产物。3.流体包裹体红、蓝宝石内的原生流体包裹体在高温作用下会发生胀裂，流体侵入新胀裂的裂隙中。4.表面特征由于高温熔解作用，成品红、蓝宝石的表面会发生局部熔融，因而产生一些凸凹不平的麻坑。为了消除这些麻坑，样品需要二次抛光，二次抛光作用不能保证一次抛光中刻面棱角的完整性，常使原本平直的刻面棱角出现双角棱、多面角棱现象。5.吸收光谱和荧光特征据报道经热处理的黄色和蓝色蓝宝石在台式分光镜下观察，缺失450n m吸收带，某些热处理的蓝色蓝宝石在短波紫外光下显示弱的淡绿色或淡蓝色荧光
2.简述热处理的原理？
（1）使宝石中致色元素改变而产生颜色的变化（2）使宝石原有的色心被破坏而引起颜色的变化（3）使宝石中的杂质扩散或改变存在状态而改变颜色（4）使一些含水的宝石发生脱水作用而引起颜色的变化（5）使某些宝石发生结晶构型的变化（6）使某些宝石发生重组、再生和净化而达到优化的目的（7）消除宝石中的包裹体，提高宝石的透明度和净度（8）温度骤变可能引起珠宝玉石内部产生裂纹
3.热处理翡翠的作用是什么对翡翠进行热处理是为了使黄色、棕色、褐色的翡翠转变成鲜艳的红色，因为黄色棕色和褐色的翡翠都是次生的。
2.简述扩散处理的原理？扩散处理法的原理是致色离子+高温加热致色离子:在晶体中引入一定量的铁和钛等致色离子，以代替刚玉(A I2O3)分子中的铝。高温加热:热处理通常采用刚好低于所处理宝石熔点的温度，在这个温度可以使晶体格架扩大，便于半径较大的致色离子的迁移。做为致色离子的铁和钛，在高温热处理下，部分进入到刚玉宝石的表层，使宝石呈现出蓝色
4.什么是Ⅰ型扩散处理蓝宝石？什么是Ⅱ型扩散处理蓝宝石？
扩散处理深度：在样品表面形成一层很薄的颜色层，根据层的厚度又可将扩散分为Ⅰ型扩散处理和Ⅱ型扩散处理（“深”扩散法处理）两种。Ⅰ型扩散处理蓝宝石表面颜色层厚一般为0.004-0.1m m。Ⅱ型扩散处理蓝宝石表面颜色层厚度可达0.4m m。
6.详细叙述扩散处理蓝宝石肉眼下或显微镜下的鉴别特征。
（二）扩散处理蓝宝石的鉴定特征鉴定扩散处理蓝宝石比较有效的方法是通过油浸和放大，用肉眼或显微镜下观察。1.肉眼或显微镜下观察1).Ⅰ型扩散处理蓝宝石为灰蓝色、蓝色表面常有一种水淋淋、灰蒙蒙的雾状外观,而Ⅱ型扩散处理蓝宝石则为清澈的蓝色、蓝紫色，颇似天然优质蓝宝石。2).处理样品毛坯料表面呈现出部分反射光和表面烧结物。这些特征经抛光后可以部分或全部去除。3).扩散处理的宝石，经抛光后常在抛光面上产生一种双层带状物，在放大镜下观察可见一个扩散层。4).在扩散处理蓝宝石的表面裂纹或周围的孔隙中，常沉积有深的浓缩颜色和扩散用的色料。5).宝石中的包裹体周围常有高压碎片，部分包裹体熔融，或金红石的“丝”部分熔融成点状。2.油浸放大观察1).高凸起：2).斑状刻面：3).腰围边效应：4).蓝色轮廓：5).蛛网状图案：6).深色裂隙：3.其它鉴别特征1).荧光特征：扩散处理的蓝宝石在短波紫外光下可发弱的浅蓝白或浅绿白色荧光，偶尔在L W下呈现出蓝色、绿色、橙色甚至于暗红色荧光。2).吸收光谱：扩散处理的蓝宝石通常缺失450n m的吸收。3).C o2+扩散：由C o2+扩散而成的蓝色蓝宝石，在查尔斯镜下呈现红色。
7.简述染色处理翡翠的鉴别特征。
1.染绿色翡翠：颜色沿缝隙分布：染绿色翡翠的绿色易浓集在小裂纹中，并沿着裂纹充填在裂纹附近的晶粒间隙中，呈丝网状分布。可见光吸收光谱染绿色翡翠在红光区内有一强的吸收窄带，观察不到铬吸收线可有弱的黄白色荧光，这种荧光也可以是蜡引起的。
2.染紫色翡翠等
天然紫色翡翠往往是成片分布，颜色由带浅紫或淡紫色的硬玉颗粒集合而成，少呈脉状
分布，颜色浅，深的少见。
染色处理形成的紫色充填在翡翠的裂隙和孔隙之中，可形成紫色的细脉，或者充填在白色翡翠颗粒的粒间空隙中，出现白色颗粒被紫色包围的现象，这种情况与天然的紫色翡翠相反。
染成紫红色的翡翠有时可根据其在长波紫外光下有明亮的橙色荧光而与天然带色材料相区别。天然紫红色翡翠可能有弱褐红色荧光。
12.简述染色玛瑙的鉴别特征。玉髓的鉴别特征是否与玛瑙相似？
从常见的三种颜色观察区别如下：
1、天然的红色玛瑙为正红色，“烧红”的也一样，颜色纯正，而人工染色的红色玛瑙则是人工加入铁离子化合物而呈的红色，这种红色常常有黄色调。
蓝色玛瑙，天然产出品极少，多为一种宝石蓝的蓝色，并且常有不同程度的缠丝现象。而人工染色的蓝玛瑙由于加入了钴盐为紫罗兰色，即蓝中带有紫色调的颜色绿色玛瑙的染色品与天然品颜色十分接近。但仔细观察天然品为葱心绿色，颜色柔和，而染绿色玛瑙为翠绿色，颜色也较艳丽。
2、由于染色玛瑙都是经色料浸泡、干燥而呈的颜色，色料沉积在玛瑙的孔隙中，在放大的条件下可以在裂纹和孔隙内找到不均匀的色点。
3、天然绿玉髓是镍致色，而人工改色则是靠铬盐致色，所以仿制品在查尔斯滤色镜下显红色。光谱也能区别人工染色的与天然铬致色的绿玉髓。染色的在光谱的红区有三条模糊的吸收带，而天然的只有一条吸收带。
13.怎样对珍珠进行染色处理？
最常用的方法是用硝酸银给珍珠加上黑颜色，具体做法是：将珍珠浸泡在稀硝酸银和氨水溶液中，然后将浸泡好的珍珠放在阳光下或放到硫化氢气体中还原，使珍珠的颜色变成黑色，这样产生的褐黑色、绿黑色和黑色的色调与同色天然珍珠十分相似，处理后的颜色对光、热稳定。
14.简述染色珍珠的鉴别特征。
1.肉眼和放大观察在放大的条件下，会看到染料集中在串珠孔附近或成脉状分布在整个珠中。
2.紫外荧光法染色处理的黑珍珠在长波紫外线照射下，往往荧光不明显或呈暗绿色。
3.x射线荧光光谱法将珍珠放在x射线下照射并用光谱仪测量其荧光波长。检测出用各种银盐染色珍珠中的银
4.x射线照相法
鉴别各种银盐着色的珍珠，利用银透不过x光的性质。经银盐处理的珍珠，银往往会沉积在珍珠质与珠核之间硬蛋白层中，不透过x射线的银，使这个硬蛋白层在x射线照片中呈现白色。在处理的黑珍珠中，这种环绕珠核的环形空白带有时也被称为反转环。
15.欧泊是怎样进行糖酸染色处理的？
1.预制清洗，在低于100℃温度下烘干。
2.将欧泊放在热糖溶液中浸泡几天。
3.等欧泊慢慢冷却后迅速擦净多余的表面糖汁，然后放入100℃左右的浓硫酸中浸泡1～2天，再慢慢冷却；
4.将欧泊仔细冲洗后，再在碳酸盐溶液中迅速漂洗一下，然后再冲洗干净。这样染色就完成了，还可进一步抛光做成成品。
16.简述染色欧泊的鉴别特征。
1.经染色的欧泊，色斑呈破碎的小块并仅局限在宝石的表面，结构为粒状。含有象胡椒粒或卵石子一样的炭或染料的颗粒，天然黑蛋白石很少看到黑色斑点。也可发现裂隙中浓集着的染料。一般这样观察只需在圆顶形欧泊的底平面即可看到。
2.荧光法：经过染色处理的蛋白石在长波紫外线下没有正常的强荧光反应
17.简述染色钻石及其鉴别特征。
（1）染色黑色钻石与天然黑色钻石的区别方法染色钻石薄的部分通常是浅绿色。天然钻石
薄的部分透过来的颜色为浅灰色。人工染色黑色钻石的黑颜色浓而不透光。天然黑色钻石其颜色表现为一条深、一条浅不均匀的黑色(也称色带)。（2）天然粉色钻石与处理粉红色钻石的区别方法天然粉红色钻石的特点是在光谱中不出现592n m谱线，经过处理的粉红色钻石一般呈浅褐粉红色，在光谱中出现592n m谱线。天然粉红色钻石颜色鲜艳，表里颜色一致，刻划、加热、酸中煮都不褪色。染色的粉红钻石表里颜色不一致有颜色集中现象。刻划、加热、酸中煮均褪色。
2.简述辐照处理的原理？有几种类型？
粒子或电磁波的能量发射。辐射的类型之一，即电离辐射，具有足够的能量使宝石产生色心或相似的变化。1、镭照射处理（α粒子）：2．人工产生的元素镅辐射处理(α粒子)：3．回旋加速器处理（质子、氘核、α粒子）：4．线性加速器（高能电子）5．核反应堆处理（高能中子）6．γ射线处理
6.辐照处理钻石有哪些工艺方法？有哪些鉴别特征？1．镭盐处理：通过将钻石埋于镭盐中而使钻石形成绿色。这种方法会产生长期的放射性。在珠宝界，这种镭处理致色钻石一直存在。2．应用回旋加速器处理：这种辐照处理方式可以使钻石产生多种颜色，包括绿色，蓝绿色和黑色。之后采用加热淬火可以产生黄色至褐色，以及不太常见的粉红色，红色或紫红色。3．中子辐照和电子辐照：中子辐照和电子辐照是对钻石进行辐照处理最理想的方法，同其它方法相比，其所形成的颜色较为均匀，鉴定起来更加困难，对绿色钻石更是如此。5.如何区分充填处理翡翠的酸蚀网纹与“橘皮”效应？
酸蚀网纹又称龟裂纹，是因为充填在翡翠B货的矿物颗粒间隙内的树脂胶的硬度较低，在切磨抛光时，低硬度的胶容易被抛磨，形成下凹的沟槽，形态象干土壤的网状裂纹，故又称为龟裂纹。
酸蚀网纹与翡翠正常的“桔皮效应”不同，桔皮效应是因集合体中不同颗粒晶体的硬度有所差别，较软的颗粒亦被磨蚀，形成下凹状，下凹的颗粒与周
围较硬的颗粒的边界有一个圆滑过渡的斜坡。而B货的龟裂纹则是沿着颗粒边界形成的下凹的小缝隙。虽然翡翠B货也存在颗粒之间的硬度差异，并也会形成桔皮效应，但因为颗粒之间存在硬度更小的树脂胶，使得下凹与凸起的表面之间缺少斜坡状的过渡区，在放大镜或显微镜下观察时，翡翠B货可见细线状围绕着每一个晶体颗粒连通状的网纹。
6.简述充填处理翡翠的鉴别特征。
（1）光泽未经处理的天然翡翠具有玻璃光泽，而经过清洗充胶的B货翡翠，常呈现树脂光泽，反光量减少、光泽变弱。（2）酸蚀网纹（3）酸蚀裂隙特征（4）充胶的溶蚀坑（5）底色干净，没有杂质（6）透明度与结构不相配（7）晶粒界线不清（8）敲击声沉闷（9）紫外荧光天然翡翠很少出现紫外荧光，但是，经酸洗充胶处理的翡翠B货一般都有弱到强的蓝白色荧光。（10）相对密度一般地说翡翠经过酸洗充胶之后，相对密度会明显的降低，常见的拼合宝石及其如何鉴别？
一、钻石钻石的双层石一般上部用真的钻石材料，下部用无色锆石或立方氧化锆。或者用钛酸锶做底部，用人造蓝刚玉做冠部组成的蓝色金刚石仿制品等等，巧妙伪装形式，可用下面用测试手段来检测。
①油浸法：该方法由于减少刻面的反射，并能清晰地看到双层石内部结构不同。双层的两个分界面，或者彩色粘合剂，一般都很明显看到。
②放大镜观察：通过用50倍的放大镜可分辨出双层石的分界面。在双层石的腰围平行方面可看到两部分的颜色差别。
二、刚玉宝石类（一）红宝石红宝石的上部为天然无色刚玉或有色的红刚玉，中间是粘合剂(有色或无色)，下部水晶或人造红刚玉等材料组成。然后经过精加工(磨、抛、整形)制成一件与天然红宝石相似的宝石。将上述制成的红宝石再镶嵌在18K的黄金底架上，成为一枚高
档的戒指出售，达到真假难分的程度（二）星光宝石星光宝石属于高档宝玉石，为了制造星光宝石，上部为无色水晶，底部为镜子把镜子面上用十字划开或划成*六条线），然后将上部和下部粘合起来，打磨、抛光、整形，组成一个四道星光或六道星光的宝石。这就是目前珠宝市场上应市的一种新产品。另外，还有的制造商将上部为石榴石或人造红石榴石，下部为玻璃的两部分熔解后制成一种烧结件，作为一种首饰新品种上市。
三、祖母绿将上部为祖母绿，下部为祖母绿、绿柱石、人造蓝宝石、石英、玻璃等，中间是无色或有色的粘合剂组合起来的组合件祖母绿宝石。该种拼合石在目前珠宝市场上很普遍。
四、石榴石由于石榴石宝石一般情况下颜色较深，透明度差。为了增加它的透明度，往往切成薄片制成拼合石，一方面可以尽情展示它应有漂亮的红色、绿色、紫色、紫红色；另一方面增加了其透明度，提高了档次。石榴石二层石一般上部为红色石榴石薄层，下部为无色、有色(天然、人造)宝石；三层石一般上部为天然石榴石(红色、绿色等)，中间为粘合剂，下部是天然或人造宝石。从亭部观察可见明显的“红环效应”。
五、翡翠翡翠拼合石一般上部为浅色的硬玉下部为绿色玻璃，绿色Y A G等组成，打磨、抛光成型二层石戒面，还有三组合硬玉戒面。翡翠拼合石的制造方法很多，使用的原料也千变万化．但归根结底，翡翠的组合面漏洞较多可以识别。组合面的绿色表面浅底部深，横看组合面由于反光差别，看出是两种或三种材料组成，对镶嵌好的翡翠戒面一定认真观察。
因此借助放大镜仔细观察戒面颜色的表里变化，横看拼合面的反光差异，是否有粘合痕迹，放在油浸盒中观看结构变化，基本上能够发现翡翠拼合面的真假来。
5.涂层宝石有何鉴别特征？
是把一些涂料类物质涂宝石表面，以增强宝石的表面光泽和光洁度或改变宝石的颜色。涂层的物质称涂层剂，常见有蜡、油漆、无色清漆及混合有染料的各种树脂胶等。
涂层宝石的鉴别特征：1.在涂层宝石亭部用表面反射照明在20-40X放大下观察可以发现划痕、涂层剥落的斑痕及含气泡的表面晕彩斑。2.涂层的宝石的折射率在折射仪上很难得到读数或测出的是涂层材料的折射率，如塑料膜的R I1.55。3.用钢针刻划在膜上会留下痕迹。4.用热针测试，塑料膜会有异味反应。5.透镜涂层的钻石会带有明显的灰色调，在与比色石比较时，很难定其色级。
6.什么是镀膜？镀膜宝石有何鉴别特征？说镀膜就是在分子或原子层次上运用沉淀技术或喷镀技术，晶体生长技术等高新技术在宝石表面铺设多层分子或原子膜
7.什么是贴箔？贴箔宝石有何鉴别特征？贴箔也称“背衬”或“底衬”（b a c k i n g），在宝石底面或亭部刻面上贴一有色或强反射的箔片以改善宝石的颜色或外观。通过放大观察可发现贴得不平而褶皱的箔片，及箔片表面的划痕，有时还可以见到脱落的箔。注意观察宝石的颜色和亮度分布特征也可以揭示贴箔处理。
5.漂白珍珠有何鉴别特征？经过漂白的宝石，尤其是过度的漂白了的宝石，会显示破坏的表面结构。经过漂白的珍珠，珍珠层间的一些有机介壳质被去除了，结构会因此变得疏松，珍珠层与层间的间隙加大，珍珠光泽可能受到破坏。经过酸处理漂白的宝石会显示酸蚀的结构，
6.漂白翡翠有何鉴别特征？具有很干净的底色，表面有酸蚀网纹。
2.经过高温高压处理的钻石呈现什么特征？1.成批的白色Ⅱa型钻石，应引起注意，因为天然的Ⅱa型钻石仅占1%，而且处理的仅为其中的褐色部分，因而数量很少。一般不会成批出现。2.钻石呈雾状的外观以及褐或灰色调而不是黄色调。
3.高倍放大镜下观察部分钻石内部有明显平行应变纹理，或愈合的裂隙。
4.部分钻石内部有不常见的包裹体，或包裹体周围有应力破裂纹。
5.在拉曼光谱下，处理的无色钻石有3760c m-1峰，而天然无色钻石没有。
6.吸收光谱Ⅰa型褐色钻石(含氮钻石)经H P H T处理成的自然界中不多见的强黄到黄绿色钻石，在480～500n m处有强吸收带，在503n m处有强吸收线，用棱镜分光镜即可观察到。
在H P H T热处理的钻石中575、535，有些在637n m处有吸收峰。7.处理I a型钻石有绿色强荧光。8.腰棱上有"G E-P O L"字样。
第三章提拉法及其合成宝石的鉴定 要点: ?晶体提拉法的原理方法 ?提拉法合成宝石的鉴定 提拉法又称丘克拉斯基法，是丘克拉斯基(J.Czochralski)在1917年发明的从熔体中提拉生长高质量单晶的方法。这种方法能够生长无色蓝宝石、红宝石、钇铝榴石、钆镓榴石、变石和尖晶石等重要的宝石晶体。2O世纪60年代，提拉法进一步发展为一种更为先进的定型晶体生长方法——熔体导模法。它是控制晶体形状的提拉法，即直接从熔体中拉制出具有各种截面形状晶体的生长技术。它不仅免除了工业生产中对人造晶体所带来的繁重的机械加工，还有效的节约了原料，降低了生产成本。 第一节提拉法 一、提拉法的基本原理 提拉法是将构成晶体的原料放在坩埚中加热熔化，在熔体表面接籽晶提拉熔体，在受控条件下，使籽晶和熔体的交界面上不断进行原子或分子的重新排列，随降温逐渐凝固而生长出单晶体。 图 3-1 提拉法合成装置 (点击可进入多媒体演示) 二、提拉法的生长工艺
首先将待生长的晶体的原料放在耐高温的坩埚中加热熔化，调整炉内温度场，使熔体上部处于过冷状态；然后在籽晶杆上安放一粒籽晶，让籽晶接触熔体表面，待籽晶表面稍熔后，提拉并转动籽晶杆，使熔体处于过冷状态而结晶于籽晶上，在不断提拉和旋转过程中，生长出圆柱状晶体。 1.晶体提拉法的装置 晶体提拉法的装置由五部分组成： （1）加热系统 加热系统由加热、保温、控温三部分构成。最常用的加热装置分为电阻加热和高频线圈加热两大类。采用电阻加热，方法简单，容易控制。保温装置通常采用金属材料以及耐高温材料等做成的热屏蔽罩和保温隔热层，如用电阻炉生长钇铝榴石、刚玉时就采用该保温装置。控温装置主要由传感器、控制器等精密仪器进行操作和控制。 （2）坩埚和籽晶夹 作坩埚的材料要求化学性质稳定、纯度高，高温下机械强度高，熔点要高于原料的熔点200℃左右。常用的坩埚材料为铂、铱、钼、石墨、二氧化硅或其它高熔点氧化物。其中铂、铱和钼主要用于生长氧化物类晶体。 籽晶用籽晶夹来装夹。籽晶要求选用无位错或位错密度低的相应宝石单晶。 （3）传动系统 为了获得稳定的旋转和升降，传动系统由籽晶杆、坩埚轴和升降系统组成。 （4）气氛控制系统 不同晶体常需要在各种不同的气氛里进行生长。如钇铝榴石和刚玉晶体需要在氩气气氛中进行生长。该系统由真空装置和充气装置组成。 （5）后加热器 后热器可用高熔点氧化物如氧化铝、陶瓷或多层金属反射器如钼片、铂片等制成。通常放在坩埚的上部，生长的晶体逐渐进入后热器，生长完毕后就在后热器中冷却至室温。后热器的主要作用是调节晶体和熔体之间的温度梯度，控制晶体的直径，避免组分过冷现象引起晶体破裂。 2.晶体提拉法生长要点 （1）温度控制 在晶体提拉法生长过程中，熔体的温度控制是关键。要求熔体中温度的分布在固液界面处保持熔点温度，保证籽晶周围的熔体有一定的过冷度，熔体的其余部分保持过热。这样，才可保证熔体中不产生其它晶核，在界面上原子或分子按籽晶的结构排列成单晶。为了保持一定的过冷度，
优化处理笔记： 一、优化处理的概念 ?定义：优化处理(Enhancement and Treatment of Gemstone)是指除切磨和抛光以外，用于改善珠宝玉石的外观(颜色、净度或特殊现象)、耐久性或可用性的所有方法。 ?优化处理可进一步划分为优化(Enhancement)和处理(Treatment)两类。 ?优化是指“传统的、被人们广泛接受的使珠宝玉石潜在的美显示出来的优化处理方法”。市场上不予声明当做天然宝石出售。 ?常见：热处理、漂白、浸蜡（除绿松石）、浸无色油、染色（玉髓玛瑙） ?处理是指“非传统的，尚不被人们接受的优化处理方法”，如染色处理、辐照处理、表面扩散处理等。属于处理的宝石在市场出售时，必须声明其经过人工处理的真实性。 ?常见：染色、漂白（翡翠）、浸有色油、浸蜡（绿松石）、充填（玻璃、塑料或其它聚合物等硬质材料充填）、辐照、扩散、覆膜、高温高压处理等 一、热处理 ? 1.原理： ?热处理是通过高温条件下改变色素离子的含量和价态，调整晶体内部结构，消除部分内含物等内部缺陷，来改变宝石的颜色和透明度。 ?经常通过产生氧化或还原环境以增强稳定效果。 ? 2.作用： ①改色 ②产生星光 ③去除丝光，提高宝石的透明度和净度 ④诱发裂隙，产生晕彩 ⑤对辐照处理所产生的不必要色心加以去除 ⑥净化 鉴别： ①放大观察：内部包体熔化、晶体圆化，周围裂隙发育 ②颜色出现不均匀的扩散晕或色块。 ③光谱：热处理的蓝色蓝宝石在台式分光镜下观察，缺失450nm吸收带， ④荧光：某些热处理的蓝色蓝宝石在短波紫外光下显示弱的淡绿色或淡蓝色荧光。 ⑤已切磨好的样品表面会产生一些凹凸不平的麻坑。为了消除麻坑而进行的第二次抛 光时，常出现双腰棱、多面腰棱现象。 二、表面扩散处理 方法：在一定的温度下，将磨好的刻面或弧面宝石放入同种物质的粉末中，并加入致色元素，这些元素可向宝石内扩散，以改进宝石的颜色或增加光学效应。 ?用Cr做致色剂时可产生红色扩散层； ?用Fe、Ti做致色剂时可产生蓝色扩散层；用Cr、Ni做致色剂可产生橙黄色扩散层。 2、举例：红宝石、蓝宝石的表面扩散
第五章宝石的合成与优化 5.1 宝石的合成 一、概述 1、人工宝石、合成宝石与人造宝石 人工宝石： 完全或部分由人工生产或制造用作首饰及装饰品的材料。包括合成宝石、人造宝石等。 合成宝石： 完全或部分由人工制造且自然界有已知对应物的晶质或非晶质体，其物理性质、化学成分和晶体结构与所对应的天然珠宝玉石基本相同。 定名规则：必须在其所对应的天然宝石前面加“合成”二字。如合成红宝石、合成钻石 人造宝石： 由人工制造且自然界无已知对应物的晶质或非晶质体。 定名规则：必须在材料名称前面加“人造”二字。如“人造钇铝榴石”，玻璃、塑料除外。 2、合成宝石的主要方法 1）从熔体中生长宝石的方法 特点：熔体的成分与宝石的成分相同宝石生长的基本条件是原料在的熔点以上熔化后，在熔点以下结晶。因此晶体生长的温度很高 方法：焰熔法、区熔法、冷坩埚法、提拉法 2）从溶液中生长宝石的方法 特点：液体的成分与宝石的成分不同，宝石生长的基本条件是溶液达到过饱和 方法：水热法、助熔剂法 3）高温高压法——钻石的合成 二、焰熔法（维尔纳叶法） 特点： 设备简单、晶体生长速度快，成本低。 由法国人维尔纳叶于1905年发明并用于红宝石的合成。它是目前合成宝石的最常用的方法。 1、装置与晶体生长过程 原料系统： 料筒、原料（Al2O3+Cr)、振动器 燃烧系统： 氧气、氢气、火焰、耐火砖、冷却套
生长系统：晶体（梨晶）、旋转杆 晶体的生长过程： 原料经过火焰产生的熔体落在籽晶上结晶成梨晶。梨晶随旋转杆而下降，同时一层一层地生长。其顶部始终保持厚度约20μm的熔融层。晶体生长速度约1cm/h 2、常用焰熔法合成的宝石 3、焰熔法合成宝石的特点 1）具有弯曲生长纹 2）可能含有大量的气泡而不是天然宝石中常见的气液两相的包裹体 三、冷坩埚法 特点：适合于熔点极高的宝石。 1、装置与晶体生长过程 原料:ZrO2+稳定剂 温度:2750℃ 2、合成的宝石：立方氧化锆 3、合成宝石的特点：含少量气泡 四、区熔法 1、装置与晶体生长过程 2、合成的宝石：红宝石、蓝宝石 3、合成宝石的特点：晶体细长 五、提拉法 特点：设备昂贵，晶体生长速度慢，成本高 1、装置与晶体生长过程 2、提拉法合成的宝石：红宝石、蓝宝石、尖晶石、变石、YAG 3、提拉法合成宝石的特点 宝石中的内含物较少。有时含有少量的气泡和及弯曲生长纹
《无尽之剑2》彩红宝石合成步骤详细介绍 无尽之剑2使用Epic顶级的虚幻引擎3技术制作，让这个美轮美奂的3D世界拥有更加令人叹为观止的视觉效果、全新的战斗方式以及高级角色定制功能，这些更是将手持移动平台的游戏质量提升至一个新的高度。彩红宝石是游戏里最强力的宝石之一，但是一些玩家还不知道怎么合成彩红宝石，今天口袋小编就来告诉大家无尽之剑2彩红宝石的合成方法。 无尽之剑2彩虹攻击宝石合成方法： 在无尽之剑2彩虹攻击宝石中重要的一步是通过三个防御宝石合成一个光明防御宝石，这个光明防御宝石对于锻造非常重要。接下来的提示是根据彩虹的特性以及最先的提示，我们可以根据其色彩：橙，黄，绿，紫;以及属性：光，热，水，蒸汽等等元素继续进行合成探索，最后可以得到彩虹宝石。 下面是无尽之剑2彩虹攻击宝石合成公式： FirstForge:(Mystery Def.Gem1)+(My steryDef.Gem2)+(My stery Def.Gem3)=Light Def.Gem Second Forge:(My stery Def.Gem4)+(My stery Def.Gem5)+(My stery Def.Gem6)=My stery Forged Gem Third Forge:(Light Def.Gem from first forge)+(My stery Forged Gem from second forge)+(My stery Def.Gem7)=Rain bow Gem 无尽之剑2彩虹攻击宝石合成技巧： (1)我们合成特殊光明防御宝石，并且配方相当稳定之后，我们第一次合成的就是第一个防御宝石火防御宝石，第二个防御宝石是冰防御宝石，第三个防御宝石是水防御宝石。我们将以上的公式汉化为： Fire+Ice+Water=Light*火防御宝石+冰防御宝石+水防御宝石=光明防御宝石。
宝石的优化处理 宝石的优化处理是通过改变宝石的颜色、光学效应或韧度改善宝石外观的过程,它不包括宝石的切磨和抛光 对于优化处理的宝石些已经被市场所接受,可以当作天然宝石出售。例如,斯里兰卡灰白色蓝宝石经加热处理变为蓝宝,坦桑尼亚褐色黝帘石经热处理变为蓝色黝帘石无色黄玉经辐射处理变为蓝色黄玉,以及玛瑙经过染色和熔烧呈现出各种颜色等些处理宝石需注明出售也能被市场接受。如,辐射处理的蓝色钻石,注油的红宝石和祖母绿,染色的翡翠和石英岩等。而一些经处理后带有有害物质的宝石,则不能被公众接受。如带有放射性残余的黄玉等 近年来,随着优质珍贵宝石资源的枯竭,随着新技术新材料的发展,改善宝石品级、丰富宝石市场越来越重要,宝石优化处理工作成为宝石科研的重要课题 常用的宝石优化处理方法有表面处理、染色处理、热处理、辐射处理等 一、表面处理 在透明宝石底部涂上一层颜色或贴上一小块彩色箔,然后采用封闭式背面镶嵌以改善宝石的颜色。在不透明或半透明宝石表面涂上一层蜡,以增加宝石的光泽和色彩
这是一些古老的改色方法,现在有时仍在使用,将浅黄色钻石亭部涂以一弹层蓝色以消色彩:在玻璃仿制品背部涂以不透明涂料增加亮度,将绿松石表面进行蜡处理以改 鉴定时用放大镜仔细观察不难发理各种处理的痕迹,这些处理一旦被去除,将会使宝善光和颜色石的外观发生变化 二、染色处理 这种处理方法常用于多孔的材料或含相当多裂纹和裂隙的宝石,染料可以渗透进宝石被孔隙和裂缝中。 染料可以是有机染料或无机的化合物,前者通过溶剂的挥发而致色,后者经过化学反的孔或裂中应而沉淀,无机染色通常着色耐久,面有机染色颜色鲜艳但会退色 市场上大多数祖母绿都经过油浸染处理,有时是有色油注入其裂隙之中,改善了祖母绿的清晰度和颜色。石英岩、大理岩,玛瑙玉等常染成各种鲜艳的颜色,染色大量出现常常以假乱真,灰玉翻和一些多孔的蛋白石在糖溶液中煮过,经浓硫酸处理后,除去糖中的氢和氧,所剩下的是均匀的黑色的碳,使宝石变为黑玉和黑蛋白石。也可用硝酸银将珍珠染成黑色。 染色处理的品种很多,仔细观察时可能会发现颜色的分布与裂隙和孔度有关,吸收酸银将珍珠染成黑色光谱和紫外荧光可能显示染色剂的存在,查尔斯滤色镜和热针等也可能会发现疑点三、加热处理和扩散处理 加热处理是在高温条件下改变色离子的含量和价态,调整晶
神雕侠侣-宝石合成 游戏中共有宝石13种，宝石主要用来增强装备的属性，提高装备的评分，每种宝石所增强的属性也各不相同。 宝石具有等级属性，装备镶嵌会因为宝石等级的不同而效果不同。 宝石获得 玩家可以在临安的“宝石商人”处购买，出售的宝石种类和数量每15分钟变化一次，价格根据出售情况有所变化。同类宝石每出售一颗价格会有一定上涨，并在每次刷新后有一定的降低。 另外玩家可以通过完成某些任务获得宝石。 镶嵌方法 玩家点击生产按钮（或快捷键ALT+K)打开生产界面，然后在装备强化标签下选中宝石镶嵌。 每种宝石只能镶嵌在固定的装备部位上。除此之外，宝石镶嵌还要符合以下规则： 1.宝石的镶嵌个数和装备等级数有关。如40级装备，可镶嵌宝石数为4个。 2.每一级宝石只能镶嵌一个，镶嵌同一级别不同类型的宝石会替换原有宝石属性。如40级装备，可镶嵌4个宝石，宝石必须为1级至4级的宝石。 3.除上述规则外，带装备特技的装备会有所不同。例如：装备特技精致（有该特效的装备宝石 镶嵌等级上限加一级） 宝石合成 玩家可以在主界面处点击“强化”打开宝石界面。 百度攻略&游戏多提供 1
玩家可以在主界面处点击“强化”打开宝石界面。 宝石合成的条件如下： 1.宝石合成消耗体力值，合成的宝石等级越高，所消耗的体力值也越多。 2.合成的宝石等级和类型必须相同。 两颗宝石合成一颗新的宝石，合成后宝石的等级+1，种类和原料宝石相同。不过在合成过程中是有一定几率失败的，如果合成失败，会丢失两颗宝石中的一颗。随着合成宝石等级的提高， 成功率会有所降低。合成的宝石最高等级为十五级。部分宝石展示： 百度攻略&游戏多提供 2
宝石的合成、仿制品及优化处理 要求： 1.合成品、仿制品的有关概念 2.★合成宝石的方法：合成方法和原理，合成材料名称、性质及特征 3.★优化处理：各种优化处理方法、原理和名称 一、基本概念 ?人工宝石artificial products ?定义：完全或部分由人工生产或制造用作首饰及装饰品的材料统称为人工宝石。包括合成宝石、 人造宝石、拼合宝石和再造宝石。 ?合成宝石synthetic stones ?定义：完全或部分由人工制造且自然界有已知对应物的晶质或非晶质体，其物理性质，化学成分 和晶体结构与所对应的天然珠宝玉石基本相同。 ?例如，合成红宝石具有与天然红宝石基本相似的物理性质（颜色、RI、DR等）、化学成分（Al2O3） 及晶体结构。 二、发展简史 ?1902 维尔纳叶法合成红宝石的商业生产 ?1920 维尔纳叶法合成尖晶石 ?1928 助熔剂法合成祖母绿 ?1943 水热法合成水晶 ?1955 合成工业级钻石出现 ?1960 水热法合成祖母绿 ?1970 合成宝石级钻石 ?1976 合成立方氧化锆 ?1995 合成SiC（莫伊桑石） （一）、焰熔法合成宝石及鉴定 ?焰熔法（flame fusion technique）——19世纪（1877）由E.弗雷米发明，19世纪末（1890）由 其助手维尔纳叶推向市场，故又称维尔纳叶法（V erneuil furnace）。 ?该方法可以生产各种品种的刚玉、尖晶石、金红石、钛酸锶、白钨矿等宝石晶体。 ?基本原理： 从熔体中生长单晶体的方法。原料的粉末在通过高温的氢氧火焰后熔化，熔滴在下落的过程中冷却并在籽晶上固结逐渐生长形成晶体。 合成装置由供料系统、燃烧系统和生长系统组成，合成过程是在维尔纳叶炉 中进行的
1、4颗二级宝石（你要合的），4颗一级宝石（必须一样），幸运石和祝福石随意、 2、4颗二级宝石（你要合的）4颗二级宝石（次要合的）注意不要号里只有单单4颗宝石、本人经过一段时间的测试，总结出来了几个时间段! 在不同的时间段测试宝石合成、将时间分为4档、 一档为上午7点到10点。 二档为12点到14点。 三档为17点到19点。 四档为21点到午夜0点。 综合这几个时间段来说、还是觉得一档几率最高。 本人的连续三次成功也是发生在这个时间段（正服）。然后相对比较低的是三档、 还有就是午夜之说、本人在午夜测试了很多次。包括午夜12点、凌晨1点到3点这样子。最后得出的结论是宝石合成和抽奖是不一样滴。 午夜几率跟上文说到的二档时间的几率差不多、 还有我一定要说的就是四级宝石、四级宝石对于普通工资党玩家来说代价太大、 本人也合成功几次四级包括四级重生本人也合成功过、 不过对于四级的技巧本人仍然无法掌握、 为了这几颗四级本人爆掉的三级可谓不是个小数。因为本人是用垫宝石的方法去合的。 所以联系广大玩家不要尝试去合四级、目前幸运石的级别还是粗糙的、 说不定将来出个精致的幸运石、祝福石（可能保留2颗）那时候大家再尝试去合四级也可以。。。 所以建议大家不要那么拼命的追求四级、具体为什么一会儿下面会讲。 可能你合出来三级了，在实战中感觉，哇三级这么厉害，那四级点多变态啊。这种想法是不对的。一会我也会讲哦~ 下面我来讲讲为什么不要盲目追求四级宝石、 首先大家都知道宝石触发都是有一定几率的、 级别只是相对上一个级别触发的次数可能会多一点、根据本人的测试、一个人跑图（紫钻）触发几率是最低的、 有时候重生甚至一次不触发（三级重生）这和地图也是有关系的、 每漂移一次就会有几率触发效率、 每使用一个氮气就会触发重生等等等、 如果不漂移直接跑效率是永远不会触发的、然后就是多人比赛的时候触发几率比较大、基本弯到正常有漂移三级重生都会触发一次……我说的是多人比赛。本人曾经一个人跑十一城、三级重生只触发过一次（人品差到爆炸了）…………再说说四级宝石、本人第一次合成出四级宝石后马上就安在车上去边境得瑟………而没有先测试下。结果整场发动的次数甚至和二级持平（1-3次）、害死我了、整个三百点卷买单了………当然也有发动变态的时候说无限
"魔电"各种公式配方大全 洗点 3个红瓶子+3个蓝瓶子=赦免勋章 分解 暗金+ 魔法药剂-> 神秘碎片+ 魔法药剂 神秘碎片x5 -> 神秘水晶 绿色物品+ 魔法药剂-> 学识徽章学识徽章增加1点属性，每个角色最多能使用500个 物品升级 低质量物品+ 宝石-> 重置为普通物品 普通物品+ 宝石-> 重置为超强物品 任意非魔法物品+ 宝石+ 回城卷+ 鉴定卷-> 重置为魔法物品 魔法物品+ 宝石+ 符文-> 重置为黄金物品 魔法武器/盔甲+ 蜡烛+ 心脏-> 重置为荣耀物品 非神圣物品+ 2 x 神秘水晶+ 完美宝石-> 重置为暗金物品 任何物品+ 珠宝+ 血瓶+ 魔法瓶-> 随机物品 任何物品+ 符文+ 血瓶+ 魔法瓶-> 重置为低质量物品 超强物品+ 符文-> 重置物品属性 魔法物品+ 符文-> 重置物品属性 黄金物品+ 符文-> 重置物品属性 复制物品 任意宝石/珠宝+ 神秘水晶+ 回城卷x3 -> 物品x2 混乱重置 魔法武器/盔甲+ 黄金项链+ 黄金戒指->重置为1级的魔法物品 增加+25% 增强伤害(武器) or +25% 增强防御(盔甲) 1级的时候, 之后+2% 每等级 升级公式 任意非神圣武器/盔甲+神秘水晶-> 重置为下一级同类物品 非神圣暗金武器/盔甲+神秘水晶+宝石->重置为下一级暗金物品 任意非无形物品+魔力球-> 魔力球的属性奖励物品且物品等级+2 每个物品最多只能与同一魔力球合成15次。珠宝无法使用这个公式 奖章合成(1.95 新增) 任意暗金奖章+ 对应的暗金护符-> 重置护符附带属性奖励 此公式每个符文只能使用一个 幸运公式 任意非无形物品+ 3 x 符文-> 物品+ 可能增加属性 武器：+40ED%,+100%命中率 盔甲：+40%防御，伤害-1% 项链：+1所有技能 戒指：+10%技能伤害 箭：+5%所有属性 珠宝：+2 力量, +2 敏捷, +2 精力, +2 体力 无论成功与否，同一个物品你只能使用一次这个公式 打孔公式 无孔非无形物品+ 珠宝x[1-6] -> 原物品带[1-6] 孔
天然红宝石与优化合成红宝石 的内含物区别 摘要：详细介绍了天然、合成以及优化处理红宝石中常见的包裹体类型以及相似包裹体的区别特征，表明包裹体在区分天然、合成与优化处理宝石中提供了有力依据，也为今后在对它们进行区分鉴别提供有效信息。 1 背景介绍 随着经济与科学技术的发展，在对优质天然宝石供不应求的情况之下，人造合成宝石和优化处理宝石应运而生，并且不断发展创新。它们无论从数量、质量还是价格上，都占据了巨大的优势，引起珠宝市场上的广泛关注。合成刚玉作为其中一种重要的人造宝石，使众多学者对其各种特征展开了不同深度和层面的研究。 红宝石是最早合成并进行商业化生产的宝石，尤其是在1902年法国科学家维尔纳叶利用焰熔法成功合成红宝石[1]之后，经过多年来技术不断地改进以及人们对刚玉生长环境认识的不断深入，人们模拟红宝石不同的生长环境，合成出了质量优良的红宝石。 由于合成、优化的红宝石晶体在其物理性质、化学成分和晶体结构等方面与所对应的天然红宝石基本相同，即两者具有相近的硬度、比重，相同的双折射率和折射率范围等。常规的参数测定难以达到准确区分天然品与优化合成品的目的。因此，从能够反映生长环境的包裹体着手，找到两者包裹体的特征及差异。 2 天然红宝石的矿床类型 红宝石的矿床有原生矿床和次生矿床两种。原生矿床主要为两种成因：1、岩浆岩型矿床，即在地幔高温高压的条件下形成，并随岩浆喷出地表形成的矿床。 2、变质岩型矿床，即在区域变质或接触变质作用的条件下，由一水硬铝石等变质而来。次生矿床主要是指经过风化、搬运等作用富集形成的矿床。我国的红原生矿床主要为玄武岩型，次生矿床主要是砂矿。 3 天然红宝石中常见的包裹体及其特征 根据1989年国际有色宝石协会（简称ICA）在曼谷召开的年会对红、蓝宝
无尽之剑2宝石合成公式稀有宝石获得方法下面是小编为大家收集到的无尽之剑2宝石合成公式，需要获得各种稀有宝石的玩家可以根据下面的合成公式，去合成自己需要的稀有宝石，一起来看看宝石合成公式都需要哪些宝石才可以获得稀有宝石吧。 1.圆形攻击属性宝石: 普通200+普通200+普通200=稀有250 稀有250+普通100+普通100=稀有300(普通大于等于100),首次加50,之后一次加50,极限:13000 2.圆形健康属性宝石: 普通50+普通50+普通50=稀有60 稀有60+普通40+普通40=稀有70(普通大于等于40),首次加10,之后一次加10,极限:2610 3.圆形盾牌属性宝石: 普通60+普通60+普通60=稀有75 稀有75+普通40+普通40=稀有100(普通大于等于40),首次加15,之后一次加25,极限:6450 4.圆形魔法属性宝石: 普通200+普通200+普通200=稀有250 稀有250+普通100+普通100=稀有275(普通大于等于100),首次加50,之后一次加25,极限:6625 5.方形(火冰水电毒风光暗)属性攻击宝石: 普通400+普通400+普通400=稀有500
稀有500+普通200+普通200=稀有600(普通大于等于200),首次加100,之后一次加100必须同属性合成,极限:26000 6.稀有彩虹攻击光谱/暗火: 3个低于400的火攻击宝石逐渐合成400,3个火400合成稀有火500,其他攻击属性同理稀有火500+稀有冰500+稀有水500=稀有光谱彩虹500 稀有电500+稀有毒500+稀有风500=稀有暗火彩虹500 稀有光谱彩虹500+稀有光谱彩虹500+稀有光谱彩虹500=稀有光谱彩虹1000 稀有光谱彩虹1000+稀有光谱彩虹500+稀有光谱彩虹500=稀有光谱彩虹1250 稀有光谱彩虹1250+稀有光谱彩虹500+稀有光谱彩虹500=稀有光谱彩虹1500 首次加500,之后一次加250,极限:64750(稀有暗火彩虹同理)
《暗黑破坏神2 》全部合成公式 核心提示：暗黑破坏神2游戏攻略。 霍拉瑞克宝盒（Horadric Cube） 霍拉瑞克宝盒在《黑暗破坏神２》中并非一件普通的道具，它属于“情节道具”中的一种，是游戏进行必不可缺的物品。你将在ＡＣＴ２“干涸的山”（Dry Hills）场景中“亡灵大厅”（Halls of the Dead）第三层发现霍拉瑞克宝盒，它可以用来组合ＡＣＴ２中的Horadric Staff和ＡＣＴ３中的Khalim's Flail外还具有其它多种特殊的用途。 霍拉瑞克宝盒最常用的用途是存储物品。霍拉瑞克宝盒本身只占据４个空格（２Ｘ２），但宝盒内部能够提供１２个单元的存储空间（４Ｘ３），也就是说一个宝盒能够多提供８个单元的存储空间。 另外，霍拉瑞克宝盒还可以为玩家提供用品的“转化”功能。转化的方式如下： （１）３瓶治疗药水＋３瓶魔法药水＝１瓶恢复药水（可使用任何等级的药水） （２）３瓶治疗药水＋３瓶魔法药水＋１颗宝石＝１瓶全恢复药水（可使用任何等级的药水和宝石） （３）３瓶治疗药水＋１瓶Strangling Gas药水＝１瓶解毒药水（可使用任何等级的药水） （４）３颗同类同等级宝石＝１颗高等级宝石（主要用于升级宝石。３颗缺损的宝石可以生成１颗裂开的宝石；３颗裂开的宝石可以生成１颗普通的宝石；３颗普通的宝石可以生成１颗无瑕疵的宝石；３颗无暇疵的宝石可以生成１颗完美的宝石，如果要这样生成一颗完美的宝石的话要８１颗缺损的宝石，还不如直接去碰运气找宝石祭坛的好……）
（５）３颗完美的头骨宝石＋１枚护身符＝１个可以将角色技能等级提升１至２级的护身符（也可以使用任意类型的３颗完美宝石，但头骨宝石的向率更高，几乎可以达到１００％） （６）３颗完美的宝石＋１件物品（武器或盔甲）＝１件同类的魔法物品（对金色、黄色和绿色装备无效，转化后的物品属性可能提高也可能降低） （７）１件斧类武器＋２件匕首类武器＝１捆飞斧（可以使用任意的斧类武器和匕首类武器，只能转化出普通的飞斧） （８）１枚戒指＋１枚绿宝石＋４瓶解毒药水＝１枚绿戒指（２１－３０抗毒性，与宝石的质量和戒指的成分无关） （９）１枚戒指＋１枚红宝石＋４瓶爆炸药水＝１枚红戒指（２１－３０抗火性，与宝石的质量和戒指的成分无关） （１０）１枚戒指＋１枚蓝宝石＋４瓶解冻药水＝１枚蓝戒指（２１－３０抗寒性，与宝石的质量和戒指的成分无关） （１１）１枚戒指＋２枚黄宝石＝１枚黄戒指（２１－３０抗电性，与宝石的质量和戒指的成分无关） （１２）３枚护身符＝１枚戒指（戒指的属性与护身符的属性大致相同） （１３）３枚戒指＝１枚护身符（护身符的属性与戒指的属性大致相同）
宝石优化处理及方法 摘要： 宝石由于其特殊的魅力，一直为人们所喜爱，随着科技的进步，人们生活水平的日益提高，人们对宝石的需求量越来越大。由于自然界的资源有限，宝石新矿床的发展速度远远低于社会的需求量，完美无瑕的天然产出品极少。由于天然资源的局限，使供需发生矛盾，决定了人们必须要对那些质量不好的天然宝石进行改善，以满足社会对天然宝石的需求。因此，宝石优化处理有着非常重要的意义。常用的宝石优化处理方法有热处理法、扩散处理法、辐照处理法、化学处理法、物理处理法。 关键字： 热处理扩散处理辐照处理化学处理物理处理 一、宝石优化处理的概念 天然宝石的优化处理是指除切磨和抛光以外，用于改善珠宝玉石的外观(颜色、净度或特殊现象)、耐久性或可用性的所有方法。它是宝石学研究的一个重要内容。 优化处理可进一步划分为优化(Enhancement)和处理(Treatment)两类。 优化是指“传统的、被人们广泛接受的使珠宝玉石潜在的美显示出来的优化处理方法”，如加热处理、漂白、浸无色油以及玉髓玛瑙的染色等。市场上不予声明当做天然宝石出售。处理是指“非传统的，尚不被人们接受的优化处理方法”，如染色处理、辐照处理、表面扩散处理等。属于处理的宝石在市场出售时，必须声明其经过人工处理的真实性。 二、宝石优化处理的意义 由于自然界的资源有限，宝石新矿床的发展速度远远低于社会的需求量，完美无瑕的天然产出品极少。由于天然资源的局限，使供需发生矛盾，决定了人们必须要对那些质量不好的天然宝石进行改善，以满足社会对天然宝石的需求。 三、宝石优化处理的方法 （一）、热处理 根据宝石在热处理过程中内部变化的机理将热处理的原理分成以下几类详加说明：（1）、使宝石中致色元素改变而产生颜色的变化。
红、蓝宝石的优化处理及其鉴别特征 红、蓝宝石的优化处理的方法很多，有传统的热处理、染色处理、注油处理等，新发展的处理方法有玻璃充填、加充填物的热处理、表面散处理和辐照处理等。 一、红、蓝宝石的热处理及其鉴别特征 红宝石和蓝宝石均可进行单纯的不添加其他化学物质的加热处理，用于改善红宝石和蓝宝石的颜色，如消除红宝石的紫色调和蓝色色斑，加深无色或浅色蓝宝石的颜色，或者改变蓝宝石的颜色。加热处理还可用于消除红宝石或蓝宝石的丝绢光泽或者增强星光红色、蓝宝石的星光现象。红、蓝宝石的热处理被认为是优化类型。热处理红、蓝宝石的特征有： （一）熔蚀的金红石针 （图10-2-38） 高温下热处理通常会使金红石针完全分解或者部分溶蚀。金红石针熔蚀的典型特征是长针状的晶体被熔断，形成点状线、断续线或者较粗大的晶体被熔蚀成线状溶滴。 （二）熔蚀的晶体包体 （图10-2-39）；被称为“雪球”，是热处 理的标志性特征。有些晶体熔融或部分熔融 后会在与主晶的接触面上形成颜色浓集的 区域，称为“色边”，也是热处理的典型标志。 图10-2-38 熔蚀的金红石 针 图10-2-39 熔蚀的晶体包体
如果加热的温度达到或接近晶体包体的熔点，晶体包体发生完全熔化或部分熔解。晶体包体的棱角被熔蚀，形成浑圆状的形态；晶体包体完全熔化后凝固成白色或灰色的球状体或似球状体，被称为“雪球”，是热处理的标志性特征。有些晶体熔融或部分熔融后会在与主晶的接触面上形成颜色浓集的区域，称为“色边”，也是热处理的典型标志。 （三）穗边裂隙 （图10-2-40） 如果晶体包体完全或部分熔化后，部分熔体溢 入裂隙，形成环绕熔化的晶体分布的熔滴环，或者 充填到裂隙的其他位置，溢出的熔体还可能在熔化 的晶体周围形成强对比度的空穴，在应力裂隙的最 外环，通常形成非常特征的，呈白色或灰白色的边 沿，如同环礁的形态，故也称为环礁裂隙。 （四）热处理应力晕(锆石晕) 由于锆石具有很高的熔点，在热处理过程中锆石包体不受影响，但其所伴随的应力裂隙有可能会形成环边裂隙。 当晶体包体因加热发生熔融或分解作用时，还可能诱发应力裂隙或者改造原生已存在的应力裂隙，常见现象有：盘状、穗边、环礁裂隙以及锆石晕。 （五）热处理后的愈合裂隙(水管状的包裹体) （图10-2-41） 红、蓝宝石的指纹状愈合裂隙经热处理会形 成连通的水管状包裹体和破裂的树枝状包裹体。 原分布在裂隙面上孤立状态的指纹状包裹体，经 加热后形成连通的弯曲的、同心状的、象很长的 卷曲地散布在地上的水管状的包裹体。 （六）色带和生长带 热处理致色的蓝宝石其色带往往具有典型的 特征，例如斯里兰卡浅色或无色的刚玉加热后形成蓝色，其蓝色多集中在边界模糊色带和色斑中， 而这些色带和色斑又是由边缘不清的蓝色斑点所组成。热处理会使生长带和色带的边界扩散，使界线变模糊，甚至变形。 （七）云雾体 图10-2-40 穗边裂隙 图10-2-41 水管状的愈合裂隙
一、原理：在高压釜内，从过饱和溶液中生长宝石晶体 二、分类（按晶体生长的运输方式不同） 1、等温法： 在高压釜内无温差的条件下，采用矿化剂，加热溶液温度接近水的临界温度时，使不稳定相/亚稳定相的原料不断溶解，直至溶液达到过饱和状态时，即在稳定的籽晶上生长，这是利用物质的溶解度差异生产晶体的方法。 2、温差法：在封闭的高压釜中，高温高压条件下，原料在釜内下部温度较高部位溶解达饱和状态，并逐渐向上部温度较低部位流动，形成过饱和溶液后即以籽晶为核心生长晶体的方法。 采用温差法使晶体生长的条件是： （1）原料在高温高压的矿化剂水溶液中，具有一定的溶解度且为稳定的单一相。 （2）原料的溶解度温度系数大，高温溶解，低温则形成足够的过饱和度。 （3）籽晶的切型易于晶体的生长。 （4）溶液密度的温度系数要足够大，能起到溶液的对流及溶质传输作用。 （5）备有耐高温高压抗腐蚀的容器。 三、设备 1.高压釜:具有耐热耐压抗腐蚀性好抗蠕变性强的特种合金钢圆形钢筒. 2.加热炉:提供加热温度和温度梯度.加热的方式有两种(1)加热板结合不同厚度的保温层调节温度梯度(2)位置分布不同的可控制的电阻绕组管式加热炉. 3.密封系统:压缩式、拉封式.密封材料有银、纯铁、石墨、铜等各种软金属. 六、水热法合成宝石的优缺点： 1、适宜高温下存在相变和在接近熔点时近乎分解的材料。 2、合成晶体完整、粒大、质优，能很好地控制材料成分。 3、生长的条件与自然界相似,合成晶体与天然宝石最接近。 4、设备贵，内压大，安全性差. 5、生产过程均在釜内进行不直观。 6、晶体生长的速度慢、周期长，产量受高压釜空间限制。 7、需要适当大小的优质籽晶。 一、影响因素 (一)矿化剂（溶剂）的性质和浓度 矿化剂的作用 使结晶物质具有比较大的溶解度。 使结晶物质具有足够大的溶解度温度系数。 不同宝石需用不同的矿化剂；同一宝石采用不同矿化剂，合成晶体质量和生长速度亦不相同。 矿化剂溶液的浓度影响晶体生长速度，浓度过大过小都可大大地降低宝石晶体的生长速度。 (二)温度与温差晶体生 长受各种物理、化学条件影响。在高压釜内： 若温差一定时,T U(生长）；若温度一定时，T(温差）U(生长） 不良反应：若生长速度过大，原料供应不足，晶体易出现裂隙。温差愈大，溶液的对流速
钻石的优化处理 钻石(Diamond)源自希腊语“Adamas”，意思是坚硬无比、不可征服。钻石号称“宝石之王”，是四月的诞辰石、也是结婚六十周年记念宝石。 钻石是指经过琢磨的金刚石，金刚石是一种天然矿物，是钻石的原石。简单地讲，钻石是在地球深部高压、高温条件下形成的一种由碳元素组成的单质晶体。在矿物学中属自然元素大类、非金属元素类、金刚石族。化学组要成分是C，质量分数可达99.95%；微量元素有N、B、H、Si、Ca、Mg、Mn、Ti、Cr、S、惰性气体及稀有元素等约50多种。这些微量元素决定了钻石的颜色、性质与类型。 通常以钻石中是否含氮元素将钻石分为两类，含氮的为Ⅰ型，不含氮的为Ⅱ型。其中Ⅰ型又分为Ⅰa型和Ⅰb型，Ⅱ型又分为Ⅱa型和Ⅱb型。 钻石的优化处理是指对品质欠佳的钻石进行颜色、净度或耐久性的优化处理。 颜色类型与成因 ⑴无色透明钻石 无色透明钻石不存在对可见光造成选择性吸收的色心、杂质元素和染色包体。它的成因是由于其禁带能隙过宽，超过了可见光能量上限，不能对可见光产生选择性吸收，故而使钻石呈无色透明。 ⑵黑色钻石 钻石的黑色成因有三个：其一是钻石由多晶集合体构成，颗粒间的暗色包体、大量界面与裂隙的存在造成了黑色；其二是单晶钻石中大量的石墨等黑色包体将钻石染成黑色。其三，辐照损伤也可以使钻石成黑色。 ⑶黄色 钻石的黄色由钻石中杂质元素N引起。 ⑷蓝色 Jib型钻石中含微量的B元素。B在晶格中替代C后形成空穴心，吸收了部分波长在500nm(绿光边缘)以上的可见光，使钻石呈现蓝色。
颜色较鲜艳的天然蓝色钻石就属于IIb型钻石，该型钻石具有半导电性。 ⑸粉色与棕－褐色 钻石的粉色和棕——褐色由塑形形变导致的晶格缺陷引起。 ⑹绿——蓝绿色 钻石的绿色和蓝绿色通常是由长期的天然辐射作用形成。在高能射线或粒子作用下，C原子进入晶格间隙，形成一些列空位——间隙原子对，这种结构缺陷引起的可见光选择性吸收是钻石呈现绿色－深绿色的主要原因。过量的辐照还可以使钻石呈黑色。 1．颜色的优化处理 ⑴传统方法 在钻石表面覆盖一层蓝色的高折射率涂层可以使钻石颜色提高1-2个级别；在钻石表面涂上蓝墨水、油彩、指甲油等都可以提高钻石的色级；在钻石底部附上金属薄膜也可以改进钻石色级。 ⑵辐照改色 这种方法是用高能粒子束照射，这样会在钻石晶体中产生色心，从而形成永久性色彩。K色级以下的棕、褐色钻石经过辐照可以获得各种彩色钻石，但该方法不能用于改善白色钻石的色级。 通常可用颜色分布判别法、吸收光谱判别法、导电性能判别法来进行鉴别。 首先，天然彩色钻石色带呈直线或三角形，并且与晶面平行；人工辐照改色钻石的颜色仅限于刻面宝石表面，其色带形状和位置与钻石琢形及辐照方向有关。其次，天然黄色钻石没有H4心或H4心不明显。含N的无色钻石经辐照和热处理后呈现的黄色起因于H3和H4心，尤其是H4心明显占优。第三，天然成因的蓝色钻石因含微量元素B而呈半导电性，辐照致色的蓝色钻石则不导电。 ⑶高温高压修复法 这种钻石的处理方法是，用与合成钻石相似的设备，控制样品所处的环境压强为6GPa（60亿帕斯卡），温度为2100℃左右，持续时间不超过30分钟，甚至更短时间。这样就可以得到一种高饱和颜
神魔大陆宝石合成镶嵌 玩过神魔大陆的玩家一定知道，游戏中会得到很多不同种类的宝石，而角色武器装备中如果镶嵌了宝石的话是可以提高武器的属性值的，那么一定会有玩家问神魔大陆游戏里究竟有多少种宝石呢?得到宝石后又该如何镶嵌最为妥当呢?那么今天就请跟随小编一起去详细了解一下吧!一、宝石种类及功能 1、攻击宝石：提高装备攻击力，通过宝石合成来提升宝石等级，等级越高，增加的攻击力越高。 2、魔法宝石：增加魔法值，等级越高，增加的魔法值也越多。 3、防御宝石：增加防御力，等级越高，增加的防御越高。 4、闪避宝石：提高角色闪避几率，等级越高增加的闪避几率越大。 5、生命宝石：增加生命值，等级越高，增加血量越多。 6、免暴击宝石：减免角色战斗中受到的暴击率，等级越高，减免效果越好。 友情提示：以上宝石一般在暴风裂隙、守卫圣堂、圣堂之战活动任务中掉落，玩家也可以通过商城购买获得。 二、宝石合成镶嵌 1、合成必须是同种宝石才能够进行，在合成时需要至少需要三颗宝石，并且要有宝石合成符才能合成，合成时需要花费少量的银币。 2、在进行宝石镶嵌时，嵌入的装备必须具有宝石孔(装备每强化4级可免费获得一个宝石孔)，宝石镶嵌后可以拆除，宝石效果不变，但需要花费少量的银币。 友情提示：不同的宝石可镶嵌的装备是不同的，玩家获得宝石后，可以在背包中点击宝石查看宝石可以镶嵌的装备。宝石的合成和镶嵌都需要到宝石商人娜萨碧空处完成。
有了以上对宝石的初步了解，相信大家在做装备宝石镶嵌的话一定会更加得心应手的，那么现在就去尝试一下吧!一定会有惊喜哦! 更多神魔大陆游戏资讯请关注：百度攻略&游戏多神魔大陆专区
暗黑破坏神2中那个方块的合成配方 2009-08-05 11:05 克莱姆的连枷+克莱姆之心+克莱姆之眼+克莱姆之脑->超级克莱姆连枷 3生命药剂+3魔法药剂+1普通的宝石->全面恢复药剂(大紫) 3生命药剂+3魔法药剂+1碎裂的宝石->恢复药剂(小紫) 3小紫->1大紫 6个不同的完美宝石+1项链->多彩的(加4抗)项链 1戒指+1完美的红宝石+1爆炸药剂->深红的戒指(+抗火) 1戒指+1完美的蓝宝石+1融解药剂->深蓝的戒指(+抗冰) 1戒指+1完美的黄宝石+1耐力药剂->珊瑚色的戒指(+抗电) 1戒指+1绿宝石+1解毒药剂->碧玉的戒指(+抗毒) 1斧头+1匕首->投掷斧 1长矛+1箭袋->标枪 3戒指->项链 3项链->戒指 3普通宝石+1带孔武器(任何类型)=1带孔魔法武器(同一类型) 这个公式会随机生成一个新带孔武器，武器类型与原来相同，孔数随机生成，属性也将会改变。最大的作用是把例如一把黑色带孔武器变为蓝色武器。 3无瑕疵宝石+1魔法武器=带孔魔法武器给普通蓝色武器打孔，孔数方面没有具体的说明确定方法，应该是随机生成。属性将会完全改变。. 1魔法小盾+1钉头棒+2骷髅->刺盾 4生命药剂+1红宝石+1魔法剑->吸血的剑 1钻石+1短剑+1长杖+1腰带->野蛮的长棍 1窒息药剂+1生命药剂->解毒药剂 3碎裂的红宝石->裂开的红宝石 3裂开的红宝石->普通的红宝石 3普通的红宝石->无暇的红宝石 3无暇的红宝石->完美的红宝石 其他宝石的合成方法同上 3符文01->符文02 3符文02->符文03 3符文03->符文04 3符文04->符文05 3符文05->符文06 3符文06->符文07 3符文07->符文08 3符文08->符文09 3符文09->符文10 3完美的宝石+1魔法物品->魔法物品 09黄金的相关合成公式,未变.
助熔剂法又称高温熔体法，将原料成分在高温下熔解于低熔点助熔剂熔体中，形成饱和溶液，然后通过缓慢地降温或在恒定温度下蒸发熔剂等方法，形成过饱和溶液而析出晶体。 似自然界矿物晶体从岩浆中结晶的过程。 一、助熔剂法的原理： 顾名思义，一定有助熔剂。 助熔剂条件：熔化后能溶解待生长的晶体材料且不易挥发。 常用助熔剂：PbF2、Pb02、Bi203、B203、BaO-Bi203等极性化合物。另外还有一些复杂的化合物，如钨酸盐、钼酸盐等。 助熔剂法生长晶体的原理： 1)A熔点为TA，B熔点为TB，E为共结点。2)将A、B组分混合，混合比例 X。当温度为TX时，混合组分X融成溶液。随着温度的下降，X组分至Q 点，相当于TQ时，结晶析出A。3)温度进一步降低，熔融的成份沿共结线TA-Q-E下滑。A在X混合溶液中的成分不断增加，溶液处于过饱和状态，不断析出A组分，并长大成晶体。 从图可知：由于A组分中加入低熔点的B组分后，A组分的熔点和结晶点由TA 下降到TQ，这样就可以在较低的温度下生长出高熔点的宝石晶体。因为B组分起到了降低熔点的作用，故称为助熔剂。 二、助熔剂法的分类 1.自发成核法
（1）缓冷法：在高温使材料熔融于助溶剂中，缓慢降温冷却，使晶体从饱和熔体中自发成核并逐渐成长的方法。 （2）反应法：助熔剂和原料熔融后，助溶剂与原料反应，反应后的晶体成分在熔融体中维持一定的过饱和度，生长晶体的方法。 （3）蒸发法：是在恒温下，蒸发熔剂，使熔体过饱和，从而使晶体析出并长大的方法。 ①籽晶旋转法：由于助熔剂熔融后粘度较大，采用籽晶旋转，搅拌熔体，使晶体长大，且少含包裹体。（合成红宝石） ②顶部籽晶旋转提拉法：这是①法和晶体提拉法的结合。边旋转边提拉，晶体绕籽晶逐渐长大。 ③底部籽晶水冷法：水冷部位形成过饱和熔体抑制了熔体其它部位成核，保证籽晶的生长。 1.对待生长晶体有极好的溶解性，随温度的变化，溶解度变化也较大。 2.在宽的温度范围内，所生长的晶体是唯一的稳定相，助熔剂与晶体成分不能形成中间产物。 3.助熔剂具有较低的粘度和较高沸点。 4.挥发性小，毒性小，容易清除。 1.适用性强，几乎所有材料都有合适的助熔剂。 2、温度要求低，许多难熔化合物或熔点处易挥发和变价的化合物等均能生长。
1石头纸-碳酸钙纸性能及生产工艺流程 石头纸，也称碳酸钙纸。众所周知，石头的主要成分是碳酸钙，在石头造纸这个生产工艺里面，主要以碳酸钙为主要原料，根据纸张厚度、精度的要求，配方也只有那么几种（因涉及到行业秘密已删除）通过这几种方法生产出来，整个生产过程不需要添加一滴水，节约了宝贵的水资源。 石头纸具有以下特点：吸附性：石头纸和油墨的具备较强的亲和力以及吸附性，在印刷时易着色，不易脱色； 1、防水性：在石头纸上书写的字、色墨在水中浸泡不会掉色； 2、柔韧性：具备很好的抗拉性和抗撕性，且具备良好的柔韧性； 3、外观性：表面光洁、亮度好，分辨率高、三层结构组成； 4、环保性：在野外暴露的环境中可自动风化、无污染； 5、书写性：书写流利，易着色，书写感觉良好； 6、印刷性：可通用于平版、凹版、凸网版等印刷， 由于该技术生产的纸质量稳定、光洁度好，不易撕裂，易于印刷，不怕水，不会虫蛀等优势，在国际市场卖价非常高昂。 在生产过程中，工厂简化了一道粉碎工序，由于破石会产生大量粉尘，对环境和人体产生危害，因此，碳酸钙的生产过程一般由采石厂进行，采石厂把石头破碎后，采用煅烧的过程，生产出熟石灰或生石灰，这石灰的主要成分就是碳酸钙了，然后把石灰制成粉状装袋，目前市面上零售价大概在300元一吨；如石头造纸厂建在产石区，可以把破碎过程和生产过程分开来。如当地不是产石区，可以直接购买石灰粉进行石头造纸，成本也只是增加几百元左右。 工艺流程： 采用压延和流延结合法生产合成纸工艺流程示意图 石头纸的有机基料基本采用聚乙烯-PE和聚丙烯-PP 以压延和流延结合方式替代单一的流延机代替压延机，更适于聚乙烯的加工，产品性能有所改进，产品生产范围更加广泛。 制作流程： 助剂- 改性-造粒-生产-测厚
