基坑降水设计
第一部分：井点降水计算的前提
1、所需水文地质资料
(1).水层性质——承压水、潜水；
(2).含水层厚度H；
(3).含水层的渗透系数K和影响半径R；
(4).含水层的补给条件，地下水流动方向，水力梯度；
(5).原有地下水埋藏深度，水位高度和水位动态变化资料；
(6).井点系统的性质——完整井、非完整井。
2、了解建筑工程对降低地下水位的要求
(1).建筑工程的平面布置、范围大小，周围建筑物的分布和结构情况；
(2).建筑物基础埋设深度、设计要求的水位下降深度；
(3).由于井点排水引起土层压缩变形的允许范围和大小。
第二部分：基坑降水方法
一、明沟排水
(一)、明沟排水的适用条件
明沟排水是指在基坑内设置排水明沟或渗渠和集水井，然后用水泵将水抽出基坑外的降水方法。明沟排水(简称明排)一般适用于土层比较密实，坑壁较稳定，基坑较浅，降水深度不大，坑底不会产生流
砂和管涌等的降水工程。当具备下列条件时，一般可以采用明沟排水方案。
(1)地质条件。场地为较密实的、分选好的土层，特别是带有一定胶结度或粘稠度的土层时，由于其渗透性低，渗流量较少，在地下水流出时，边坡仍稳定，即使在挖土方时，底部可能会出现短期翻浆或轻微变动，但对地基无损害，所以适宜明排；当地层土质为硬质粘土夹无水源补给的砂土透镜体或薄层时，由于在基坑开挖过程中，其所储存的少量水会很快流出而被疏干，有利于明诽；在岩石土质中施工时，一般均可以进行明排。
(2)水文条件。场地含水层为上层滞水或潜水，其补给水源较远，渗透性较弱，漏水量不大时，一般可以考虑采用明排随水。
(3)挖土方法。当采用拉铲挖斗机、反向铲和抓斗挖土机等机械挖土，为避免由于挖土过程中出现的临时浸泡而影响施工时，对含水层的砂、卵石．涌水量较大、具有一定阵水深度的降水工程，也可以采用明排降水。
(4)其他条件。当基坑边坡为缓坡或采用堵截隔水后的基坑时；建筑场地宽敞，邻近无建筑物时；基坑开挖面积大，有足够场地和施工时间时：建筑物为轻型地基荷载等条件下，采用明排降水的适用条件可以扩大。
明沟排水的抽水设备常用离心泵、潜水泵和污水泵等，以污水泵为好。
(二)、明沟排水工程的布置
随着基坑的开挖，当基坑深度接近地下水位时，沿基坑四周(基础轮廓线以外，基坑边缘坡脚0.3m 内)设置排水沟或渗渠，在基坑四角或每隔30~40m 设一直径为0.7~0.8m 的集水井，沟底宽大于0.3m ，坡度为0.5％—1.0％，沟底比基坑底低0.3~0.5m ，集水井底比排水沟底低0.5~1.0m 。集水井容积大小决定于排水沟的来水量和水泵的排水量，宜保证泵停抽后30分钟内基坑坑底不被地下水淹没。随着基坑的开挖，排水沟和集水井随之分级设置与加深，直到坑底达到设计标高为止。基坑开挖至预定深度后，应对排水沟和集水井进行修整完善，沟壁不稳时还须利用砖石干砌或用透水的砂袋进行支护。
二、轻型井点降水
(一)、轻型井点的降水原理及适用条件
轻型井点抽水系真空作用抽水，如图1所示。轻型井点由井点管、
过滤器、集水总管、支管、阀门等组成管路系统，井由抽水设备启动，在井点系统中形成真空，并在井点周围一定范围形成一个真空区，
真
空区通过砂并扩展到一定范围。
图1轻型井点系统
(a)轻型井点系统总体布置图； (b)单井点布置图
1、井点管；
2、过滤管；
3、沉淀管；
4、集水总管；
5、连接管；
6、水泵房；
7、静水位；
8、动水位；
9、弯头；10、由任；11、阀门，12、粘土；13、砾科
(二)、轻型井点工程的布置
轻型井点系统的平面布置由基
坑的平面形状、大小，要求降深，地
下水流向和地基岩性等因家决定，可
布成环形、U 型或线形等，一般沿基
坑外缘1.O~1.5m 布置。当降水基坑为
矩形、圆形、三角形成不规则形状时，常采用环形封闭式或U 形井点布置。当降水深度在6m 以内时，采用单级井点降水。当降水深度较大时，可采用下卧降水设备或多级井点降水(图2)。
图 3 二级轻型井点系统的布置
1. 地下水静止水位；
2.从第二级抽水时地下
水位的降落曲线；
3.
从第一级抽水时地下
水位的降落曲线三、喷射井点降水
(一)、喷射井点降水原理及适用条件
喷射井点系统由高压水泵、供水总管、井点管、喷射器、测真空管、排水总管及循环水箱所组成。
喷射井点主要适用于渗透系数较小的含水层和降水深度较大(8~2m)的降水工程。其主要优点是降水深度大，但由于需要双层井点管，喷射器设在井孔底部，有二根总管与各井点管相连，地面管网敷设复杂，工作效率低，成本高，管理困难。
四、电渗井点降水
电渗降水一般只适用于含水层渗透系数较小(0.1m/d)的饱和粘土，特别是在淤泥和淤泥质粘土之中的降水。由于粘性上的颗粒较小，地下水流动十分困难，其中仅自由水在孔隙中流动，其它部分地下水则处于被毛细管吸附的约束状态，不能在压力水头作用下参与流动，当向土中通以直流电流后，不仅自由水、而且被毛细管约束的枯滞水也能参与流动，增加孔隙水流动的有效断面，其渗透性提高数十倍，从而缩短降水时间，提高降水效果。
一、管井降水
(一)、管井降水原理及适用条件
管井降水方法即利用钻孔成井，多采用单井单泵(潜水泵或深井泵)抽取地下水的降水方法。当管井深度大于15m时，也称为深井井
点降水。管井井点直径较大，出水量大，适用于中、强透水含水层，如砂砾、砂卵石、基岩裂隙等含水层，可满足大降深、大面积降水要求。
(二)、管井防水工程的布置
抽降管井一般沿墓坑周围距基境外缘1.2m布置，如场地宽敞或采用垂直边坡或有锚仟和土钉护坡等条件下，应尽量距离基坑边缘远些，可用3~5m；当基坑边部设置围护结构及止水帷幕的条件下，可在墓坑内布置管井，采用坑内降水方法。
管井的间距和深度应根据场地水文地质条件、降水范围和降水深度确定。井间距一般为10~20m。当降水层为弱透水层或降水深度超过含水层底板时，井间距应缩小，可用6~8m；当降水层为中等送水层或降水深接近含水层底板时，井间距可为8~12；当降水层为中等到强透水层，含水层厚度大于降水深度时，可用12~20m；当降水深度较浅，含水层为中等以上透水层．具有一定厚度时，井间距可大于20m。井点深度要大于设计井中的降水深度或进入非含水层中3~5m，井中的降水深度由基坑降水深度、降水范围等计算确定。
六、辐射井点降水
(一)、辐射井点降水的原理及适用条件
辐射井降水是在降水场地设置集水竖井，于竖井中的不同深度和方向上打水平井点，使地下水通过水平井点流入集水竖井中，再用水泵将水抽出，以达到降低地下水位的目的。该降水方法一般适用于渗透性能较好的含水层(如粉土、砂土、卵石土等)中的降水，可以满足
不同深度，特别是大面积的降水要求。
(二)、辐射井点降水工程的布置
辐射井降水的竖井和水平井点设置，应根据场地水文地质条件、降水深度和降水面积等综合考虑确定。
集水竖井一般设置在基坑的角点外2~3m，竖井直径3~5m，深度超过基坑底3~5m。对于长方形基坑，可在对角设置两个集水竖井；当基坑长度较大时，可在一长边的两个角和另一边中部各设置一个集水竖井；基坑长度大于100m时，可按50~80m间距设置一个竖井。对于正方形基坑，其边长大于40m，可在基坑的四个角设置竖井。当降水面积特别大时，除在周边按50—8hn间距布设竖井外，还可以在基坑中部设置临时降水井点。
水平井点在集水竖井内施工，其平面位置一般沿基坑四周布设，形成封闭状。当面积较大或降水时间要求紧时，可在基坑中部打入水平井点，形成扇形状。
七、自渗井点降水
自渗井点降水法适用于下列条件：
(1)在降水范围内的地层结构为三层以上，含水层有两层以上，备含水层之间为相对隔水层(以粉质粘土为主)或隔水层(以粘土为主)。下层含水层的埋深以距离基坑底5~20m为宜。
(2)下层含水层的水位(或水头)低于上部含水层水位，并低于基坑施工要求降低水位。
(3)下层渗透系数大于上层含水层的渗透系数，且具有一定厚度
(一般大于2m)，能消纳的水量大于或等于降水深度内的基坑涌水量。
(4)上层地下水的水质未受污染，符合引入下层地下水的要求。
这种降水方法是近年来发展起来的一类新型井点降水方法，具有施工简单、快速，不用抽水设备，不排水，不耗能，不占用场地，便于管理，成本低等优点。
八、综合井点降水
对于一些特定的水文地质条件和工程有特殊要求，采用某一种井点降水难以取得满意的降水效果时，可以同时采用两种或多种降水方法，如管井与轻型井点降水相结合．喷射井点和电渗井点降水相结合，管井与引渗砂砾井相结合，轻型井点与喷射井点降水相结合等。下面介绍渗抽结合的阵水方法。
在具备一定自渗条件，但自渗后的水位降深不能满足降水要求，或降水面积较大，光靠周边围降不能使基坑中部的降水深度及降水时间满足设计、施工要求时，可以采用砂砾井或管井引渗配合轻型井点或管井抽水来达到降水目的。
当场地具备浅层自渗条件，但自渗后的水位埋深高于降水深度或降水面积大时．沿基坑四周或中部布置砂砾引渗井，以降低上层滞水水位，并于基坑四周边沿适当增加管井抽取下部砂层的地下水，以加深引渗井中的混合水位，从而达到设计降水深度和保证降水工期的要求。两种井的间距和深度应根据场地水文地质条件和降水要求确定，可参照以上相同井点布置。
当场地具备深层自渗条件，但降水深度很大，或降水面积很大时，
可在基坑周边或中部布置引渗管井，以降低上层滞水和中部浴水含水层中的水位，再选用部分管井作为抽水井，抽取下部承压(潜水)含水层中的地下水．以满足降水要求。此方法可以将地下水位降至20m 以下。
当上层滞水或潜水含水层埋藏较浅，其含水层为粉、细砂，基坑深度进入第二含水层或以下时，虽然具备深层自渗条件，但只有引渗管井难以有效地疏干含水层，常常引起边坡或桩间土的坍塌。因此，采用引渗管井降低地下水位，再用轻型井点疏干上层滞水或潜水的残留水、以保证降水效果和边坡稳定。
第三部分：井点降水方案设计
一、井点降水方法的选择及降水工程的布置
(一)降水方法的选择
在查明降排水区的水文地质条件和明确降水任务要求的基础上，
参考表1选
表1 各类井点适用范围
择合适的降水方法。由于各种降排水方法具有一定程度的通用性，在具体选择时应作方案比较，以期得到经济合理的降水效果。
(二)降水工程的平面布置
降水工程的几何图形是多样的，但井点布置基本上可分为两种形式：块状形的基坑采用环形封闭式，条形状的基坑采用直线形式的布置方法。
(1)环形封闭式平面布置。凡基坑成块状的均宜采用封闭式井点布置。当遇有降水面积大。封闭式井点布置因跨度大不能满足降水要求时，可分块进行抽水。
(2)线型平面布置。当降水工程基坑为条形状图形时，如管沟、电缆沟、运河、水渠等工程，均采用线形式布置井点。究竟采用单排或采用双排(坑二侧)井点布置，需视工程特点而定。当基坑宽度不大于5m及地下水位降低又不超过4m时，一般均采用单排井点布置。
降水工程，根据井点布置在坑外或坑内又可区分为三种类型：即坑外降水、坑内降水及坑外与坑内相结合降水。
(1)坑外降水。即将井点布设在基坑以外，适用于以下条件：①当坑壁不设维护结构，地下水将向境内渗流．在坡趾附近易产生渗流破坏，宜采用坑外井点降水方案；②基坑底部以下有承压含水层，需降水深度较大时，宜采用坑外降水；③当基坑周围环境容许降水，或坑外降水对邻近地面无大影响者，可在坑外降水。当含水层分布均匀时、可沿基坑边缘外侧平均等距离布置；当含水层分布不均匀时，在主要富水地段加密布设。在基岩裂隙水场地，重点布置在补给与排泄两端。
(2)坑内降水。即将井点布置在基坑内部。在基坑边部设置围护结构及止水帐幕的条件下，采用坑内降水方案，可减少降水的总出水量，缩小降水的影响范围，减小坑外的水位下降及相应的地面沉降，井点
6.3 基坑降水方案设计 6.3.1 降水井型 选6型喷射井点：外管直径为200mm ，采用环形布置方案。 6.3.2 井点埋深 埋置深度须保证使地下水降到基坑底面以下，本工程案例取降到基坑面以下 1.0m 处。埋置深度可由下式确定： ()01x L H h h l i r h =++?+?++ （6.2） 式中： L —— 井点管的埋置深度()m ； H —— 基坑开挖深度()m ；这里12H m = h —— 井点管露出地面高度()m ，这里可取一般值 0.2m ； h ?—— 降水后地下水位至基坑底面的安全距离()m ，本次可取1.0m ； x i —— 降水漏斗曲线水力坡度，本次为环状，取0.1； 1h —— 井点管至基坑边线距离()m ，本次取1.0m ； 0r —— 基坑中心至基坑边线的距离()m ，本次工程案例去最近值宽边的一半，即40m ； l —— 滤管长度()m ，本次取1.0m 。 故带入公式可得埋置深度L 为： ()01120.2 1.00.1(1.040) 1.018.3x L H h h l m r i h =++?+?++=+++?++= 6.3.3 环形井点引用半径 采用“大井法”，参考规范，将矩形（本案例长宽比为2.5，小于10）基坑折算成半径为x 0的理想大圆井，按“大井法”计算涌水量，故本次基坑的引用半径： 4 0b a x +? =η （6.3） 式中：
,a b —— 基坑的长度和宽度()m ，200,80a m b m == η —— 系数，可参照下表格选取： 表6.1 系数η表 800.40200 b a == ，则 1.16η= 故带入公式可得本次基坑的引用半径0x 为： 020080 1.1681.244 a b m x η++=? =?= 6.3.4 井点抽水影响半径 由下列公式可求得抽水影响半径： m kt R H x w 220 + = （6.4） 式中： t —— 时间，自抽水时间算起(2-5昼夜) ()d ，本案例取5d ； k —— 土的渗透系数 (/)m d ，这里取平均值 2.7/k m d =； w H —— 含水层厚度()m ,本次取承压含水层厚度含水 层厚度④，⑤土层厚度的总和，即为 5.2611.2w H m =+=， m —— 土的给水度，按表 3.2确定，本次取圆砾
管井降水计算书 合肥市小仓房污水处理厂一期工程二标工程;属于结构;地上0层;地下0层;建筑高度:0m;标准层层高:0m ;总建筑面积:0平方米;总工期:180天;施工单位:安徽水安建设发展股份有限公司。 本工程由合肥市重点局投资建设,北京市政设计研究/合肥市政设计有限公司设计,合肥市勘察院地质勘察,浙江江南工程管理股份有限公司监理,安徽水安建设发展股份 有限公司组织施工;由邹总担任项目经理,邹总担任技术负责人。 工程说明:合肥市小仓房污水处理厂拟建于包河区大圩乡境内,繁华大道(规划道路)以北。一期日处理污水规模10万m3/d,总征地面积13、8ha,占地面积9、9ha,附属建筑面积2950m2,生产建筑面积6045、1m2。 本次工程主要包括进水泵房及粗格栅间、出水井、细格栅间、曝气沉沙池、砂水分离车间、污泥泵房、沉淀池、配水井、提升泵房、滤池设备间、紫外消毒渠道以及场内土方挖填、道路、排水管道等全部工作内容。 建筑物结构形式主要以钢筋砼框架为主,个别为砖混结构,部分构筑物主要为现浇钢筋砼整体结构。 拟建场地现主要为水田,地形较平坦,西部局部为藕塘及沟渠。实测地面高程8、60~12、62m,最大高差4、02m。根据现场地址情况,大部分构筑物地下软基采用水泥搅拌桩形成复合地基处理。 场地地下水类型主要有两类:一类分布于①层素填土中的上层滞水及②层淤泥质 粉质粘土、③层粘土中的孔隙水,水量与地势高低及填土厚度有较大关系,场地地下水较丰富,主要由大气降水、地表水渗入为主补给,无统一地下水位,排泄途径主要就是蒸发及渗入低洼处为主。水位标高8、60~10、53m。另一类为分布于⑥层粉土及⑦层粉土夹粉砂中的承压水,主要由地下径流渗透补给,与南淝河河水联系密切,其承压水头一般大于4m。 鉴于以上地质及水文情况,对于大部分深基坑部位均需要进行降、排水施工,以确保基坑边坡及构筑物自身的安全。 一、水文地质资料

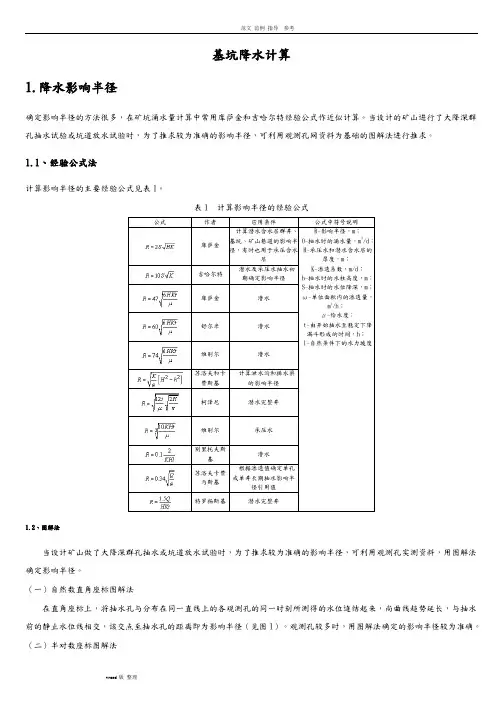

基坑降水计算 1.降水影响半径 确定影响半径的方法很多，在矿坑涌水量计算中常用库萨金和吉哈尔特经验公式作近似计算。当设计的矿山进行了大降深群孔抽水试验或坑道放水试验时，为了推求较为准确的影响半径，可利用观测孔网资料为基础的图解法进行推求。 1.1、经验公式法 计算影响半径的主要经验公式见表1。 表1 计算影响半径的经验公式 1.2、图解法 当设计矿山做了大降深群孔抽水或坑道放水试验时，为了推求较为准确的影响半径，可利用观测孔实测资料，用图解法确定影响半径。 （一）自然数直角座标图解法 在直角座标上，将抽水孔与分布在同一直线上的各观测孔的同一时刻所测得的水位连结起来，尚曲线趋势延长，与抽水前的静止水位线相交，该交点至抽水孔的距离即为影响半径（见图1）。观测孔较多时，用图解法确定的影响半径较为准确。 （二）半对数座标图解法
在横座标用对数表示观测孔至抽水孔的距离，纵座标用自然数表示抽水主孔及观测孔水位降深的直角座标系中，将抽水主孔的稳定水位降深及同时刻的观测孔水位降低标绘在相应位置，连结这两点并延长与横座标的交点即为影响半径（见图2）。当有两个或两个以上观测孔时，以观测孔稳定水位降深绘图更准些。 1.3、影响半径经验数值 根据岩层性质、颗粒粒径及单位涌水量与影响半径的关系来确定影响半径，见表2与表3。 表2 松散岩土影响半径（R）经验数值 表3 单位涌水量与影响半径关系
2 计算模型及公式 2.1.潜水完整井计算模型 ()??? ? ?+-=01log 2366.1r R S S H k Q ……………………… …………………公式1 式中：Q 基坑涌水量（m 3/d ）； k ：渗透系数（m/d ）； H ：潜水含水层厚度（m ）： S ：基坑水位降深（m ）； R ：降水影响半径（m ）； r 0：基坑等效半径（m ）。 2.2.承压水完整井计算模型 ? ??? ? ?+=01lg 73.2r R MS k Q 式中：Q ：K R ：r 0：基坑（m ）； M ：承压含水层厚度（m ） 2.3.承压水非完整井计算模型 ??? ? ? ?+-+???? ??+=002.01lg 1lg 73.2r M l l M r R MS k Q ……………………………公式式中：Q ：基坑涌水量（m 3/d ）； K ：渗透系数（m/d ）； R ：降水影响半径（m ）； r 0：基坑等效半径（m ）； M ：承压含水层厚度（m ）； S ：基坑水位降深（m ）；
基坑降水设计 第一部分：井点降水计算的前提 1、所需水文地质资料 (1).水层性质——承压水、潜水； (2).含水层厚度H； (3).含水层的渗透系数K和影响半径R； (4).含水层的补给条件，地下水流动方向，水力梯度； (5).原有地下水埋藏深度，水位高度和水位动态变化资料； (6).井点系统的性质——完整井、非完整井。 2、了解建筑工程对降低地下水位的要求 (1).建筑工程的平面布置、范围大小，周围建筑物的分布和结构情况； (2).建筑物基础埋设深度、设计要求的水位下降深度； (3).由于井点排水引起土层压缩变形的允许范围和大小。 第二部分：基坑降水方法 一、明沟排水 (一)、明沟排水的适用条件 明沟排水是指在基坑内设置排水明沟或渗渠和集水井，然后用水泵将水抽出基坑外的降水方法。明沟排水(简称明排)一般适用于土层比较密实，坑壁较稳定，基坑较浅，降水深度不大，坑底不会产生流砂和管涌等的降水工程。当具备下列条件时，一般可以采用明沟排水方案。 (1)地质条件。场地为较密实的、分选好的土层，特别是带有一定胶结度或粘稠度的土层时，由于其渗透性低，渗流量较少，在地下水流出时，边坡仍稳定，即使在挖土方时，底部可能会出现短期翻浆或轻微变动，但对地基无损害，所以适宜明排；当地层土质为硬质粘土夹无水源补给的砂土透镜体或薄层时，由于在基坑开挖过程中，其所储存的少量水会很快流出而被疏干，有利于明诽；在岩石土质中施工时，一般均可以进行明排。 (2)水文条件。场地含水层为上层滞水或潜水，其补给水源较远，渗透性较弱，漏水量不大时，一般可以考虑采用明排随水。 (3)挖土方法。当采用拉铲挖斗机、反向铲和抓斗挖土机等机械挖土，为避免由于挖土过程中出现的临时浸泡而影响施工时，对含水层的砂、卵石．涌水量较大、具有一定阵水深度的降水工程，也可以采用明排降水。 (4)其他条件。当基坑边坡为缓坡或采用堵截隔水后的基坑时；建筑场地宽敞，邻近无建筑物时；基坑开挖面积大，有足够场地和施工时间时：建筑物为轻型地基荷载等条件下，采用明排降水的适用条件可以扩大。 明沟排水的抽水设备常用离心泵、潜水泵和污水泵等，以污水泵为好。 (二)、明沟排水工程的布置 随着基坑的开挖，当基坑深度接近地下水位时，沿基坑四周(基础轮廓线以外，基坑边缘坡脚0.3m内)设置排水沟或渗渠，在基坑四角或每隔30~40m设一直径为0.7~0.8m的集水井，沟底宽大于0.3m，坡度为0.5％—1.0％，沟底比基坑底低0.3~0.5m，集水井底比排水沟底低0.5~1.0m。集水井容积大小决定于排水沟的来水量和水泵的排水量，宜保证泵停抽后30分钟内基坑坑底不被地下水淹没。随着基坑的开挖，排水沟和集水井随之分级设置与加深，直到坑底达到设
管井降水计算书 一、水文地质资料 二、计算依据及参考资料 该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。 三、计算过程 1、基坑总涌水量计算： 根据基坑边界条件选用以下公式计算： 基坑降水示意图 Q=(2H-S)*S/(lgR-lgr0) Q为基坑涌水量； k为渗透系数(m/d)：取综合渗透系数10m/d H为含水层厚度(m)：主要为细砂层以上取 R为降水井影响半径(m)：根据施工经验取15m r 0为基坑范围的引用半径(m)：r =（r1+r2r+r3+r4+…+rn）1/n 降水干扰井 群分别至基坑中心点的距离； S为基坑水位降深(m)：
D为基坑开挖深度(m)：取 d 为地下静水位埋深(m)：取 w sw为基坑中心处水位与基坑设计开挖面的距离(m)：取 通过以上计算可得基坑总涌水量为2672m3。 2、降水井深度确定： 降水井深度按下式： H W =H1+ H2 + H3 + H4 + H5 + H6 H W—降水井深度（m）； H1—基坑深度（m）；（取） H2—降水水位距离基坑底要求的深度（m）；（取） H3—iy0；i为水力坡度，在降水井分布范围内宜为1/10—1/15，y0为降水井分布范围内基坑等效半径；（计算得,取） H1—降水期间水位变幅（m）；（取） H2—降水井过滤器工作长度（m）；（取） H W—沉砂管工作长度（m）；（取） 根据上式计算得:降水井深度为 3、降水井数量确定： 单井出水量计算： q = (l′d)/a*24 降水井数量计算： q为单井允许最大进水量(m3/d)； d为过滤器外径(mm):取400mm l′为过滤器进水部分长度(m)（过滤器进水部分有效长度取）； a为与含水层渗透系数有关的经验系数（根据渗透系数5—15m/d，含水层厚度≤20m，取100）
