RF & Microwave e-Academy Program
Powerful tools that keep you on top of your game
RFMW 202: Noise Figure Basics
Technical data is subject to change. Copyright@2004 Agilent Technologies Printed on Jan, 2004 5988-8495ENA
1
RFMW 202: Noise Figure Basics
Welcome to RFMW 202, the module on the basics of noise figure. This module will take you about 60 minutes for you to complete. If you have not already done so, we recommend that you study the modules RFMW 101 and MEAS 102 before this one.
2
Fundamental Noise Concepts
Fundamental noise concepts
How do we make measurements?
What DUTs can we measure?
What influences the measurement uncertainty?
In this module we will first look at the concepts of noise (why is it important), then on to how to make measurements and we will conclude with some detailed information on measurement uncertainty and tools. Let’s now go straight into concepts of noise.
3
What is Noise Figure?
Small Signal
Imperfect Amplifier Agitation of Electrons adds noise to the signal Signal larger But Noisier
Noise is undesired information that gets added to any signal – this has the effect of distorting or obscuring our signal. All devices add noise. Let’s consider the example of an amplifier. In this example, a perfect amplifier would add no noise, and the signal would be an amplified replica. However, in practice, noise is present, and can mask the wanted signal. The noise floor, as seen in a given bandwidth, limits the detection of weak signals. All electronic systems are subject to noise. Receiver systems have to process very weak signals and any noise added by the system will obscure these weak signals.
4
Causes of Noise
EMC Noise Power supply Noise Phase Noise DUT Noise
V+
DUT We will derive a figure of merit for this
Noise comes from a variety of sources. It can be picked up from the emissions of nearby electrical equipment, or from the phase noise of downconverting synthesizers. Noise can even come from the power supplies of active components in the receiver. In this presentation we will NOT be considering these types of noise although they are very important to understand and control. Instead, we will concentrate the type of noise caused by ordinary phenomena in active electrical circuitry caused by random fluctuations in charge carriers caused by thermal, shot and flicker noise. We will define a figure of merit called Noise figure which a unique way of characterizing systems and also the components within systems. When you know the noise figure of the system, you can easily calculate the system sensitivity from the system bandwidth.
5
Noise Contributors
Thermal Noise: (otherwise known as Johnson noise) is the kinetic energy of a body of particles as a result of its finite temperature Ptherm=kTB Shot Noise: caused by the quantized and random nature of current flow Flicker Noise: (or 1/f noise) is a low frequency phenomenon where the noise power follows a 1/fα characteristic
Thermal noise is a function of the kinetic energy of a body of particles. The noise power available is equal to kTB and is the maximum rate at which energy can be removed from the body. Boltzmann’s constant is defined as the average energy per particle that can be coupled out by electrical means per degree of temperature. The power is related to temperature and that makes intuitive sense. Thermal noise is evenly distributed across the frequency spectrum (1% variation up to 100GHz) and therefore B specifies how much of the spectrum power is available. Shot noise occurs in active devices and is caused by the randomness of current flow. Shot noise is flat with frequency and a function of the current level. Flicker noise is a function of frequency and is a low frequency phenomenon. The value of alpha is close to unity.
6
Noise Power at Standard Temperature k = 1.38 x 10-23 joule / k T = Temperature (K) B = Bandwidth (Hz)
R+jX
R -jX L L
Available Noise Power,
Pav = kTB
At 290K Pav = 4 x 10 -21 W/Hz = -174dBm / Hz In deep space kT = -198dBm/Hz
Here is a schematic representation of a noise source. Noise follows the normal power transfer laws. kTB is termed the available noise power. A conjugate match is needed for an optimum noise power transfer from the source to the load. This gives us the figure of -174dBm / Hz as the universal noise floor at standard temperature. Note that defining noise threshold at -174dB/Hz in space applications is not applicable because 290K is not the ambient temperature in deep space! In deep space the ambient temperature is around 4K and satellite earth station receivers the temperature 30K Noise power is not a function of the size (or resistance) of the body. Imagine if you connected a large body to a smaller one. If the larger one produced more power then there would be a net flow of energy to the smaller body and this does not happen!
.
7
What is Noise Figure ?
Noise Out Noise in
Measurement bandwidth=25MHz
a) C/N at amplifier input
b) C/N at amplifier output
Nin Nout
What is noise figure? Simply stated, it is the ratio of the noise coming out of a device and the noise going in. It specified the amount of noise added to the signal by the device. Here is an example of an amplifier connected to an antenna. Let us assume that the antenna and amplifier are perfectly matched. Let’s also assume that the measurement bandwidth is 25MHz - so add 74 to -174dBm. The noise at the input of the amplifier will be kTB which in log terms is -100dBm. The signal being picked up the input is -60dBm. The carrier to noise ratio at the input is 40dB. If the amplifier was perfect it would amplify the gain and noise by equal amounts and maintain the same C/N at the output. In reality the amplifier will add some gain of its own. It this example the gain of the amplifier is 20dB so the signal has risen from -60dBm to -40dBm. The noise however has risen by 30dB rather than 20dB. The C/N has dropped to 30dB because the amplifier has added 10dB noise of its own. Friis in 1944 defined noise figure as the ratio of signal to noise at the input to signal to noise at the output. I.e. 40dB minus 30dB. We can say the noise figure is 10dB.
8
Definition of Noise Figure by equation - Friis 1944
Na Nin Nout = Na + Nin Ga Rs Ga
Noise Figure NF (dB)
Si / Nin 10 log So / Nout 10 log
Na + Nin .Ga Nin . Ga
Nin = kToB where To = 290K Noise figure = 10 . Log (noise factor)
Lets look at what I’ve discussed algebraically and define some equations. Here is an amplifier with a noise generator connected to the input. The output noise consists of the input noise multiplied by the gain (that’s all of the input noise as the system is perfectly matched) added with a component of noise generated within the device under test. Remember a couple of slides back we defined noise in terms of signal to noise ratio. Here is the equation again. We can substitute So for G. Si - all the signal components cancel out and we are left with this equation Some people use the convention of defining noise factor as a pure ratio and noise figure as the same ratio logged i.e. noise figure is 10log(noise factor). In practice everyone uses the term noise figure and if it is expressed in dB then it has been logged
9
Precise definition of Noise Figure IEEE definition: Noise Factor, at a specified input frequency, is defined as the ratio of (1) the total noise power per unit bandwidth available at the output port when the noise temperature of the input termination is standard (290K) to (2) that portion of (1) engendered at the input frequency by the input termination K.To.B
Na + Nin .Ga Nin . Ga
*** Assumes noise source and DUT are conjugately matched ***
F=
Here is the IEEE definition of the noise which unless you read it very carefully may hide a couple of very important points about noise figure. First of all just read it. What ‘the noise engendered by the input termination’ means is that the definition assumes all the available power from the noise source passes through the DUT. This will only happen when the DUT is the conjugate match of the noise source. Agilent’s noise sources are matched to 50Ohm so if you are attempting to measure a device with a poor VSWR then you will be introducing measurement uncertainties. The other really important point to stress here is that noise figure is defined as a figure of merit when the input noise to the device is standard thermal noise i.e. -174dBm/ Hz.
10
Two examples of Noise Figure
Example 1: In a receiver, the LNA is connected to an antenna which points to earth’s atmosphere (290K) and the LNA has 3dB NF and 10dB gain. Noise power at LNA output is: -174+10+3=-161dBm/Hz Example 2: In a transmitter the modulator noise floor is -140dBm/Hz. The modulator output is amplifier by a linear amp with 3dB NF and 10dB gain. Noise power at amplifier output is: -140+10+3=-127dBm/Hz
-140dBm corresponds to a noise source with a temperature 700 million K, i.e. DUT input is not Standard Temperature and Example 2 is wrong
Just to emphasize this point, noise figure only represents the noise added to the input noise referred to the DUT output when the noise into the device is thermal noise at the standard temperature. So the first example here is correct. In the second example, the noise going into the device is much higher and therefore the noise figure of the amplifier cannot be added to the noise out of the DUT from the modulator. In reality if the noise of the amplifier is only 3dB then it will add practically no noise to that generated by the modulator.
11
An Alternative Way to Describe Noise Figure: Effective Input Noise Temperature
Nin
Nout = Na + kTB Ga
Rs
Output Power
Ga , Na
Slope=kBGa
c isti ter c ara
is No
C ree eF
h
Na -Te Te Source Temperature (K)
Let’s now plot the output noise power as a function of the temperature of the noise source. In the equation for Nout I have substituted Nin for kTB where T now varies from absolute zero upwards. It’s a linear curve as we are dealing with very low power levels so all devices are operating in their linear regions. Actually the line is a very standard ‘y=mx+C’. M is the gradient in this case kBGa and c is the point at which the curve intersects the y axis. C is equal to Na. What you can say at T=0 is that no power at the device output comes from the noise source. All the output power at this point is generated within the DUT. This gives us another figure of merit for describing the noise performance of active devices. If you look at the graph I have drawn the characteristic of a noise free device. If you transpose the added noise Na through this line on to the x axis you arrive at Te, the effective input noise temperature. When you multiply Te by the gain bandwidth product of the device you get the amount of noise added. It’s a useful figure of merit because it is independent of the device gain (unlike Na).
12
Effective Noise Temperature relation to NF
Na + kToBG F= kToBG = Therefore Te = (F-1) . To Na Assume Na = 0 Ts Te kGBTe + kGBTo kBGTo = Te + To To
Ts
Gain G
Gain G
What is Te if the NF is 3dB?
13
Te or NF: which should I use?
Use either - they are completely interchangeable typically NF for terrestrial and Te for space NF referenced to 290K - not appropriate in space If Te used in terrestrial systems and the temperatures can be large (10dB=2610K) Te is easier to characterize graphically
14
Friis Cascade Formula
Ga1
Ga2
F1 F2-1 Ga1
F2
Σ FN+1 = Σ Fn + Fn+1 - 1 ΣGN
F12 = F1 +
Where Σ Fn is cumulative NF up to nth stage and Σ FN+1 is cumulative NF up to (n+1)th stage
Noise figure can be used for much more than just characterizing a single stage. If you know the noise figure and gain of each stage you can calculate the noise figure of a cascade of devices. This equation is known as the cascade formula or Friis formula. F12 is the noise figure of the 2 stage system. G1 is the gain of the first stage, F1 is the NF of the first stage and F2 is the NF of the second stage. The formula clearly shows why you must put your best noise figure devices at the front of the chain. Also the higher the gain of the first stage, the less the noise figure contribution from subsequent stages.
15
Receiver Modelling using Excel
stage 1 stage 2 stage 3 stage 4 TOTAL NF AMP1 2.00 14.00 2.00 14.00 AMP1 2.00 9.00 AMP2 4.00 16.00 2.00 9.00 AMP2 4.00 16.00 2.16 30.00 AMP3 5.00 20.00 2.49 25.00 AMP3 5.00 20.00 2.17 50.00 AMP4 10.00 30.00 2.51 45.00 AMP4 10.00 30.00 2.17
1
NF gain cummulative NF cummulative gain
1 2
2 3 4
NF gain cummulative NF cummulative gain
stage 1
stage 2
stage 3
stage 4
TOTAL NF 2.51
NF gain cummulative NF cummulative gain
AMP1 4.00 16.00 4.00 16.00 LOSS1 4.00 -4.00 4.00 -4.00
AMP2 2.00 14.00 4.03 30.00 AMP1 2.00 14.00 6.00 10.00
AMP3 5.00 20.00 4.03 50.00 AMP2 4.00 16.00 6.16 26.00
AMP4 10.00 30.00 4.03
NF gain cummulative NF cummulative gain
AMP3 5.00 20.00 6.17
10*LOG((10^(F22/10))+(10^(G20/10)-1)/10^(F23/10))
Here is an example of how useful the cascade formula is in the estimation of receiver sensitivity. I’ve used EXCEL to illustrate the example as EXCEL is a very simple and powerful way of performing linear calculations. Both examples have four system components. In the first one I have my low noise amplifier at the front followed by a linear gain block followed by 2 further gain stages. My best noise figure device is placed first as it will dominate the noise figure performance of the system. You can see that the overall noise figure performance is little more than the noise figure of the first stage. The second example is identical, except for the fact that the LNA has lower gain. This mean that the noise contribution of the following stages is more noticeable. The point to make here is that the noise figure of a device is important - but so is its gain. In the third one I have swapped the first two amplifiers around and you can see the difference his has made to the overall noise figure - although the cumulative gain is the same the noise figure is dominated by the first - and now poorer - noise figure performance. The last example is similar to the very fist one except that now4 dB of loss have been introduced. This is common in receiver systems and could represent the cabling between an antenna and the LNA or a front end duplexer. The noise figure of a passive lossy device is equal to its loss. Overall you just add front end losses to the system noise figure to get the overall noise figure The noise figure of a passive device can be seen to be same the magnitude of the insertion gain. For example, a 6dB attenuator will have a noise figure of +6dB, but an insertion gain of -6dB. This can also be seen from standard calculation as well. As an example : if Noise Factor = N out / Gain x N in, and if Noise_out = Noise_in for this case, and Gain = 1/4 then Noise Factor is 4 and the noise figure is the log of this at + 6dB I’ve shown the cascade equation in slightly modified form. This is what you would type into excel. Fn is the cumulative noise figure up to the nth stage and sigma Ga1 is the cumlative gain.
16
Why do we measure Noise Figure? Example...
Transmitter: ERP Path Losses Rx Ant. Gain Power to Rx Receiver: Noise Floor@290K Noise in 100 MHz BW Receiver NF Rx Sensitivity -174 dBm/Hz +80 dB +5 dB -89 dBm + 55 dBm -200 dB 60 dB -85 dBm
ERP = +55 dBm
Pat
C/N= 4 dB
:sses h Lo
200
dB
Choices to increase Margin by 3dB 1. Double transmitter power 2. Increase gain of antennas by 3dB 3. Lower the receiver noise figure by 3dB
Receiver NF: 5dB Bandwidth: 100MHz Antenna Gain: +60dB
Power to Antenna: +40dBm Frequency: 12GHz Antenna Gain: +15dB
Here is an example of why we need to know the noise figure of a device. In this example, we have a satellite that transmits with an effective radiated power of +55dBm, and is transmitted through a path loss, of +200dB, to a receive antenna with gain of 60dB. The signal power to the receiver is -85dBm. The receiver sensitivity is calculated here using kTB is at -174dBm /Hz and the noise power in a 100 MHz bandwidth you add 80dB. The noise figure of the complete receiver is +5dB. So the receiver noise floor is at -89dBm. S we currently have a 4dB carrier to noise ratio in our 100MHz channel. If we wanted to double the link margin to get improved receiver reliability, then we could double the transmitter power. This would cost millions of dollars in terms of increased payload and /or higher rated, more expensive components and more challenging engineering issues. Another way is to increase the gain of the receiver. This would cost millions in terms of size and mechanical engineering, and the debates over local environmental issues and planning permissions. While lowering the Noise Figure of the front end would be a fraction of this, and is the more attractive economically. Noise figure is a $$$ figure.
17
What Noise Figure is Not…
Not a figure of merit for different modulation techniques use BER instead Not a quality factor for one port networks e.g. synthesizers, power supplies Not a useful quality factor for high power stages use transmitter tester
We have discussed what noise figure is. It is maybe usefully to briefly describe what noise figure is not. It does not give any indication of the efficiency of the modulation scheme chosen. In digital receivers this is done by BER. BER and noise figure have a nonlinear relationship where as you gradually decrease the signal to noise ratio you will suddenly see a rise in BER as 1’s and 0’s become confused. Noise figure is a two port figure of merit. It does not describe one port networks such as terminations or oscillators. Oscillators do generate noise and will affect the sensitivity of receivers but noise figure is not a means of measuring oscillator quality. Here phase noise measurements would be more appropriate. High power stages imply nonlinearity and noise figure is a function of strictly linear systems. Also high power stages implies high levels of input noise, so the added noise of the of the high power stage is likely to be very small - remember noise figure is defined where the input power has an effective temperature of 290K.
18
Summary of Noise Fundamentals
The Origins of Noise Signal to Noise ratio Definition of Noise Figure Effective Noise Temperature Friis Cascade Formula Using Excel in Rx modeling System Sensitivity Calculation
19
How do we make measurements?
Fundamental noise concepts
How do we make measurements?
What DUTs can we measure?
What influences the measurement uncertainty?
Now that we have seen the basic concepts of noise, let’ now look at how we make those measurements.
20
环境噪音测量方法 一, 方法概要 本方法系使用符合我国国家标准(CNS 7129)1型噪音计(或称声度表)或国际标准或上述性能以上之噪音计,测量环境中噪音位准之方法. 二, 适用范围 本测量方法适用於一般环境及固定性噪音发生源或移动性扩音设施之噪音位准测量. 三, 干扰 (一) 气象条件,地形,地面情况:噪音之传播会受到气象条件,地形,地面情况等之影响,故测量噪音时需记录天气,测量点附近之风向,风速,温度,相对湿度等之气象条件及地形,地面情况. (二) 由风产生噪音的影响:噪音计之声音感应器直接受到强风时,因风切作用而产生杂音(称为风杂音),严重时无法测量正确值,故在室外测定时,可能会产生风杂音时需加装防风罩.但防风罩也有其可使用范围,如超过使用范围时,应停止测量. .四, 仪器及设备 1.测定器:符合我国国家标准(CNS 7129 C7143)1型之噪音计(以下简称噪音计)或国际电工协会标准Class 1噪音计或上述性能以上之噪音计;原则上以噪音计之听感修正回路A加权测定之. 2. 防风罩(W indscreen):为减少声音感应器测量时风造成之影响,因此必须加套防风罩,其材质一般是由多孔性聚乙烯制成,其可容许风速范围由材料,结构,大小而定. 五, 噪音计使用方法
听感修正回路或称频率加权(Frquency-weighting"A"):本测量方法原则上以听感修 正回路A加权测定之,惟测量时应注记现场测量时所使用之加权名称. 六, 结果处理 (一) 测量报告须列出下列各项: 1, 测量人员姓名,服务单位. 2, 测量日期,测量时间,动特性. 3, 气象状态(风向,风速,气温,大气压力,相对湿度及最近降雨日期). 4, 测量结果. 5, 适用之标准 6, 测量位置(测量点及其高度,声音感应器高度等)与音源相对位置及距离,附简图 及照片,周围之情况(周围之建筑物,地形,地貌,防音设施等,附简图). 7, 噪音发生源之种类与特徵. 8, 测量方法(噪音计(含声音校正器)厂牌,型号,序号,噪音计动特性,取样的时距与 次数及其校正纪录与检定,校正有效期限等). 9, 其他(特殊音源之特性及其随时间变化性,可能影响测量结果之因素等). 10, 测量 期间噪音原始数据应存档备查. 实验数据 XuHao Leq l5 L10 L50 L90 L95 SD LEA 84 69.6 74.7 71.5 69.5 68.4 68.1 1.6 94.4 85 66.8 78.9 69.7 64.2 63.6 63.5 3.8 91.6 Lmax Lmin E 测定时间日期 80.7 68.2 0 0h5m0s 14-07-02 87.7 63.3 0 0h5m0s 14-07-02
噪声系数的含义和测量方法 噪声系数的含义 噪声系数是用来描述一个系统中出现的过多的噪声量的品质因数。把噪声系数降低到最小的程度可以减小噪声对系统造成的影响。在日常生活中，我们可以看到噪声会降低电视画面的质量，也会使无线通信的话音质量 变差;在诸如雷达等的军用设备中，噪声会限制系统的有效作用范围;在数字通信系统中，噪声则会增加系统的误码率。电子设备的系统设计人员总是在尽最大努力使整个系统的信噪比(SNR)达到最优化的程度，为了达到这个目的，可以用把信号提高的办法，也可以用把噪声降低的办法。在像雷达这样的发射接受系统中，提高信噪比的一种方法是用更大的大功率放大器来提高发射信号的功率，或使用大口径天线。降低在发射机和接收机之间信号传输路径上对信号的衰耗也可以提高信噪比，但是信号在传输路径上的衰耗大都是由工作环境所决定的，系统设计人员控制不了这方面的因素。还可以通过降低由接收机产生的噪声—通常这都是由接收机前端的低噪声放大器(LNA)的质量决定的—来提高信噪比。与使用提高发射机功率的方法相比，降低接收机的噪声(以及让接受机的噪声系数的指标更好)的方法会更容易和便宜一些。 噪声系数的定义是很简单和直观的。一个电子系统的噪声因子(F)的定义是系统输入信号的信噪比除以系统输出信号的信噪比: F=(Si/Ni)/(So/No) Si=输入信号的功率 So=输出信号的功率 Ni=输入噪声功率 No=输出噪声功率 把噪声因子用分贝(dB)来表示就是噪声系数(NF)，NF=10*log(F)。 这个对噪声系数的定义对任何电子网络都是正确的，包括那些可以把在一个频率上的输
入信号变换为另外一个频率的信号再输出的电子网络，例如上变频器或下变频器。 为了更好地理解噪声系数的定义，我们来看看放大器的例子。放大器的输出信号的功率等于放大器输入信号的功率乘以放大器的增益，如果这个放大器是一个很理想的器件的话，其输出端口上噪声信号的功率也应该等于输入端口上噪声信号的功率乘以放大器的增益，结果是在放大器的输入端口和输出端口上信号的信噪比是相同的。然而，实际情况是任何放大器输出信号的噪声功率都比输入信号的噪声功率乘以放大器的增益所得到的结果大，也就是说放大器输出端口上的信噪比要比输入端口上的信噪比小，即噪声因子F要大于1，或者说噪声系数NF要大于0dB。 在测量并比较噪声系数的测量结果时，非常重要的是要注意我们在测量的过程中是假定测量系统能够在被测器件(DUT)的输入端口和输出端口上提供非常完美的50Ω的负载条件。可是在实际测量中，这样完美的条件永远不会存在。稍后我们会讨论如果测量系统不是很完美的50Ω系统会对噪声系数的测量精度造成怎样的影响。同时，我们也会看到各种校准和测量方法是怎么克服因为不是很完美的50Ω的源匹配而造成的测量误差的。 图1器件对信号的处理过程 另一种用来表达由一个放大器或系统引入的附加噪声的术语是有效输入温度(Te)。为了理解这个参数，我们需要先看一下无源负载所产生的噪声的量的表达方式—kTB，其中k 是玻尔兹曼常数，T是以开尔文为单位的负载的温度，B是系统带宽。因为在某个给定的带宽内，器件产生的噪声和温度是成正比的，所以，一个器件所产生的噪声的量可以表示为带
脉冲调制信号相位噪声测试方法 安捷伦科技有限公司技术指南 相位噪声参数是评估连续波信号频率短期稳定度的重要指标，相位噪声性能的好坏会对电子系统的整体性能有重要影响，例如雷达系统的作用距离，目标分辨率，数字通信系统的误码率等都和系统频率源的相位噪声有关。在雷达系统和TDMA系统中，发射的信号都为脉冲形式的突发信号，测试中需要在系统的工作状态下进行频率源性能测试，这就要求在脉冲调制状态下测试频率源输出信号的相位噪声。当信号被脉冲调制后，信号的功率谱特性会发生变化，图1为典型的脉冲调制信号的功率谱，频谱特性为按脉冲重复频率（PRF）为等间隔的离散频谱，频谱形状为sinx/x辛格函数包络，频谱包络的过零点位置为脉冲宽度的倒数（1/τ）。脉冲调制后信号的相位噪声的频域特性同样会发生变化。 图1：脉冲调制信号功率谱特性 连续波信号相位噪声反映在频谱上为偏离载波频率的噪声边带，通过单边带相位噪声指标（SSB phase noise）能对该参数进行定量描述。当信号被脉冲调制后，载波的相位噪声边带会和重复频率位置的频谱成份噪声边带发生混叠，整个噪声边带的功率分布还会受到脉冲调制信号功率谱的sinx/x辛格函数的影响。脉冲调制信号的频谱特性能决定了脉冲调制信号相位噪声测试时，最大测试频偏需范围需要小于脉冲重复频率一半，超过这个范围会受调制边带噪声的影响。 脉冲重复频率 连续波信号相位噪声频谱特性脉冲调制信号相位噪声频谱特性 图2：脉冲调制信号相位噪声频谱特性
连续波信号相位噪声时域特性 脉冲调制信号相位噪声时域特性 图3：脉冲调制信号相位噪声的时域特性 相对连续波形式点频信号相位噪声测试，脉冲调制形式的信号相位噪声测试需要测试仪表具备相应的能力来完成测试，针对脉冲调制信号相位噪声的测试要求，工程上可以采用鉴相法和频谱分析仪测试方法来测试脉冲调制信号的相位噪声。这两种方法测试原理不同，可以适应不同类型和脉冲参数的被测试频率源的测试要求。表格1给出这两种脉冲调制信号相位噪声测试方法的技术特点说明。 表1：脉冲调制信号相位噪声测试方法 脉冲相噪测试方法 测试方法说明 技术特点 典型的测试参数范围 鉴相法测试法 1：使用参考信号源和被测频率源进行鉴相处理，对鉴相器输出的相位误差电压进行频谱分析。 2：测试系统对脉冲形式 鉴相输出进行滤波，低 噪声放大和频谱分析， 得到相位噪声参数。 3：测试系统需要具备高 性能参考源，频率锁定， 同步脉冲调制等功能。 1：测试灵敏度高 2：相位噪声灵敏度受信号脉冲占空比影响。 3：最大测试频偏受脉冲重复频率的影响。最大频偏小于脉冲重复频率的一半。 占空比：2% 脉冲重复频率：50kHz 脉冲宽度：1us 测试频偏范围： 0.1Hz~脉冲重频/2 频谱仪测试法 1：使用频谱仪时间门功 能对脉冲调制信号进行 选时频谱测试。 2：频谱仪RBW>2/脉冲 宽度 3：频谱仪的时间门处理 功能，得到脉冲调制信 号脉内时间区域信号的 频谱，通过功率比值测 量得到相位噪声参数。1：测试方便 2：测试最小频偏受信号脉冲宽度影响。最小频偏需大于脉冲信号频谱主瓣宽度： （2/脉冲宽度）。 3：相位噪声测试灵敏度受频谱本振相噪和中频滤波器频 响影响。 脉冲宽度：1ms 最小测试频偏： 大于1kHz
噪声测定实验 一实验目的 1掌握AWA5610C声级计的工作原理及其使用方法 2掌握AWA6270A噪声频谱分析仪的工作原理及其使用方法 二实验内容 1使用AWA5610C声级计测量噪音 2使用AWA6270A噪声频谱分析仪测量噪音 三实验原理 1 AWA5610C声级计的工作原理 工作原理是被测的声压信号通过传声器转换成电压信号，然后经衰减器、放大器以及相应的计权网络、滤波器，或者输入记录仪器，或者经过均方根值检波器直接推动以分贝标定 的指示表头。 2 AWA6270A噪声频谱分析仪的工作原理 工作原理是输入信号经衰减器直接外加到混波器,可调变的本地振荡器经与CRT同步的扫瞄产生器产生随时间作线性变化的振荡频率,经混波器与输入信号混波降频后的中频信号(IF)再放大,滤波与检波传送到CRT的垂直方向板。 四实验设备仪器 （一）AWA5610C声级计 AWA5610C型积分声级计是一种袖珍式智能化噪声测量仪 器，可广泛应用于环境噪声的测量与自动监测，也可用于劳动保 护、工业卫生及各种机器、车辆、船舶、电器等工业噪声测量。 本仪器采用了先进的数字检波技术，具有可靠性高、稳定性好、 动态范围宽等优点。 主要技术性能： 驻极体测试电容传声器，灵敏度： 1.传声器：Φ1 2.7mm(1/2”） 约40mV/Pa，频率范围：20Hz～12.5kHz。 2.测量范围：35～130dBA(以2×10-5Pa为参考，下同） 3.频率范围：20Hz～12.5kHz 4.频率计权：A计权 5.时间计权：快（F），慢（S） 图1 AWA5610C声级计 6.检波器特性：真有效值、峰值因数 3 7.准确度：2型 8.测量时间：手控、10s、1min、5min、10min、20min、1h、4h、8h、24h。 9.显示：4位LCD，直接显示测量结果Lp、Leq、Lmax、Lmin、Linst、Tm及日历年、月、日、时、分、秒等。 10.储存：60组数据，包括年、月、日、时、分、设定时间、测量经历时间、最大声级， 最小声级、等效声级。 11.输出接口：RS—232C，可接至微型打印机或计算机。

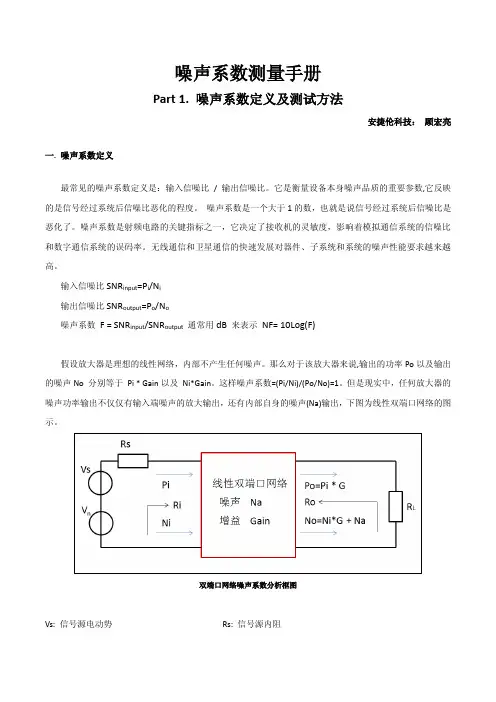

噪声系数测量手册 Part 1. 噪声系数定义及测试方法 安捷伦科技：顾宏亮一.噪声系数定义 最常见的噪声系数定义是：输入信噪比/ 输出信噪比。它是衡量设备本身噪声品质的重要参数,它反映的是信号经过系统后信噪比恶化的程度。噪声系数是一个大于1的数，也就是说信号经过系统后信噪比是恶化了。噪声系数是射频电路的关键指标之一，它决定了接收机的灵敏度，影响着模拟通信系统的信噪比和数字通信系统的误码率。无线通信和卫星通信的快速发展对器件、子系统和系统的噪声性能要求越来越高。 输入信噪比SNR input=P i/N i 输出信噪比SNR output=P o/N o 噪声系数F =SNR input/SNR output通常用dB来表示NF= 10Log(F) 假设放大器是理想的线性网络，内部不产生任何噪声。那么对于该放大器来说,输出的功率Po以及输出的噪声No 分别等于Pi * Gain以及Ni*Gain。这样噪声系数=(Pi/Ni)/(Po/No)=1。但是现实中，任何放大器的噪声功率输出不仅仅有输入端噪声的放大输出，还有内部自身的噪声(Na)输出，下图为线性双端口网络的图示。 双端口网络噪声系数分析框图 Vs: 信号源电动势Rs: 信号源内阻
