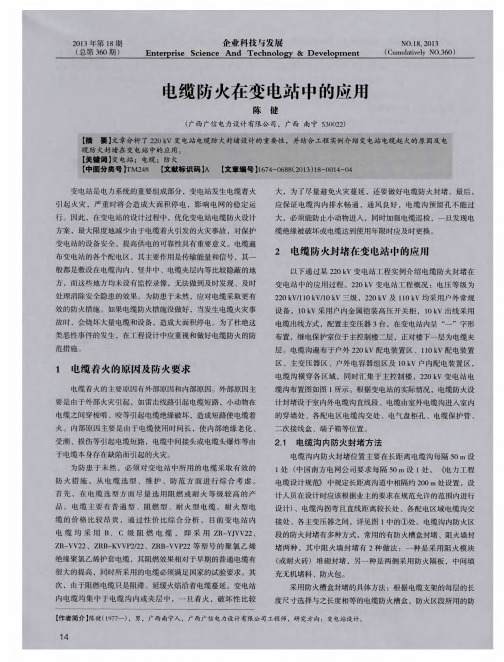

变电站电缆防火研究集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
变电站电缆防火研究国电公司颁布执行的“防止电力生产重大事故的25项重点要求”的第一章第一节就是“电缆防火”。并且，全部是针对火电厂的。其原因：
(1)火电厂主设备的自动化装置、安全自动装置、保护装置多，低压电缆用量大。辅助设备多、高低压电动机多，导致高低压动力电缆多、长、分布广，相应操控、测量、信号电缆也就多；
(2)需测控的物理、化学参数多，不少参数需要换成电气量进行测控，也增加了很多低压电缆；
(3)这些电缆所处的外部环境大多较差，如高温、油污、潮湿、煤粉尘复盖等；
(4)部分电缆运行维护困难，电缆沟内电缆的密集度高。
火电厂电缆发生事故的几率高，所以，电缆防火是火电厂的重点反措。而对于小电厂、供电企业的变电站就不是重点反措。这并不是说供电企业的变电站对电缆防火就不必予以重视!
建国50多年来，变电站因电缆失火而造成重特大经济损失的事故案例鲜见。其原因：
(1)220kV及以上变电站多在城市郊区及远郊区，绝大多数是架空进出线，动力电缆极少；
(2)220kV终端站及以下电压等级变电站虽直接与用户相连，因绝大多数变电站都是架空出线，所以，站内动力电缆都不长，根数不多，且分散布置。目前，我公司仅昆明供电局因城网人地，35，10kV电缆总长
度超过500km，有的变电站全是电缆出线，电缆沟内电缆较密集，但一般不超过30根，与火电厂相比，相差甚多；而且，电缆所处的外部环境要比火电厂的好得多；
(3)变电站电缆数量多，总长长的是操控、计量(含保护用的电压电流电缆)、信号电缆。操控电缆承受的是脉冲负荷，正常运行时，负荷率极低；计量电缆为保证计量准确度，截面的裕量很大；信号电缆基本处于两个极端状态(导通、断路)，正常运行时，约一半以上信号电缆只带有电压而无电流流通，从上可知，这些电缆的发热量极小，不存在过热问题，由这些电缆引发火灾的几率几乎没有；
(4)绝大多数变电站，35，10kV电缆都是单根单独敷设，就是发生短路着火也不会波及其它电缆，不大可能发生大面积火灾。
提高变电站电缆井防火封堵的质量 QC小组： 小组名称： 发布人： 时间：
目录 一、工程概况 (3) 二、小组概况 (3) 三、课题选择理由 (4) 四、现状调查 (4) 五、确定目标值及可行性论证 (5) 六、原因分析 (6) 七、要因分析 (7) 八、制定对策 (8) 九、对策实施 (9) 十、效果检查 (9) 十一、巩固措施和今后打算 (11)
一工程概况： 二、小组概况： 三、课题选择理由 四、现状调查： 1．我项目部在进入xx住宅楼施工现场前，召集项目相关人员，针对以前其他项目施工过的类似工程进行实地考查，通过研究、汇总，归纳出5大类问题，调查如下： 序号检查项目频数累计频数频率（%）累计频率（%） 1 电井桥架内部遗漏 或封堵不好 30 30 50 50 2 楼板眼周边封堵不 严密 17 47 28.3 78.3 3 防火封堵填充率不 够 7 54 11.7 90 4 电井楼板眼预留空 洞不准 4 58 6.7 96.7 5 防火堵料选用不当 2 60 3.3 100 6 合计N=60 2.根据质量调查表画出排列图如下： 电缆桥架穿墙孔洞防火封堵的施工方法： 1．将桥架穿墙洞口四周修整方正，保证桥架四周有50mm缝隙，并将洞口垃圾清理干净。 2．把阻火包（粒状岩棉蛭石）整理平整，然后似砌砖似地交叉堆砌在孔洞内。要求封堵密实，以对侧不见光为准。 3．阻火包（粒状岩棉蛭石）封堵完后，两侧用无机防火隔板进行夹封，用膨胀螺栓固定在墙体上，电缆桥架穿墙处和无机防火隔板 工程名称： 间的缝隙，用有机防火堵料进行填充封堵，并做成规则状线脚。 电缆沟防火封堵的施工方法： 1、桥架进入电缆沟处及配电柜下方电缆沟的洞口要用防火包（粒状岩棉跖石）做成防火墙状，其高度与电缆沟深一致，厚度最少不可小于300mm，使桥架与电缆沟完全阻隔。 2、清理干净需封堵部位的垃圾及其杂物。 3、把阻火包（粒状岩棉蛭石）整理平整，然后似砌砖似的由下至上堆砌成阻火墙在需封堵的部位。要求封堵密实，并以对侧不见光为准。堆砌高度和电缆沟道平齐。 4、在阻火墙两侧用无机防火隔板进行夹封，并用经过防锈防火处理的40*4角钢和膨胀螺栓固定在电缆沟道壁上。 5、电缆通过处和阻火墙间的缝隙，用有机防火堵料进行填充封堵， 工程名称： 并做成规则状；如下图所示： 配电柜底部孔洞防火封堵的施工方法： 1、当电缆进入配电柜底部的孔洞时，用无机防隔板在底部铺垫封堵，再用有机防火泥对进入的电缆进行包裹封堵，并高出配电柜底部50mm做成规则状。如图所示 电缆穿管孔防火封堵的施工方法： 工程名称： 1、清理干净电缆穿管孔口的污渍杂物。 2、用有机防火泥对电缆穿管孔口进行填充封堵，并做成规则形状。 3、要求封堵密实，外表平整光洁。如图所示 桥架内的防火封堵施工方法： 将穿越电缆沟、穿墙、穿楼板处的桥架内的电缆做防火封堵。在电缆的间隙内用防火泥包封堵，桥架内的空隙用防火包堆砌，要求封堵密实，并以对侧不见光为准。 五、施工工艺流程 1、无机防火隔板的施工操作流程是：检查无机防火隔板的外观质量，根据不同大小的孔洞尺寸，把无机防火隔板加工切割成所需要的规格尺寸，用膨胀螺栓固定在需要封堵的部位。 2、阻火包的施工操作流程是：把阻火包整理平整，并检查阻火包有无破损，不得使用破损的阻火包。然后似砖砌般地交叉堆砌在无机防火隔板上，直至达到设计要求的阻火厚度。 3、有机防火泥的施工操作流程：依据需要把有机防火泥密实填充在需要封堵的孔洞中，当气温较低时，可放在不高于40 ℃的温热水 中浸泡15分钟，待堵料变得柔软时再施工。要求表面平整，光洁，并做成规则状态，高度和密度满足图示尺寸。 六、安全措施 安全施工措施 （一）. 项目负责人在整个施工过程中，应遵守下列规定： 1、应认真执行安全施工规章制度加强对施工人员管理，落实安全施工技术措施，检查和督促施工人员安全作业，做到安全、文明施工。 2、组织施工人员学习施工标准和熟悉施工图纸，严格按照设计及有关规定、规范、标准要求进行施工，随时检查施工质量，发现问题及时整改。 3、对施工现场搭设脚手架、并架和施工现场使用的电气、机械设备、安全防护装置应符合相关安全规定并验收合格后才能使用。 （二）.施工人员在整个施工过程中应遵守下列规定： 1、必须遵守和执行相关的安全生产、文明施工的管理制度并应接受建设单位监理人员的检查监督。 2、必须戴安全帽进入施工现场，高空作业必须系好安全带。 3、在控制室、开关室工作必须要有监护人员在场，并在断电的情况下进行作业，应摘下手表、钥匙、打火机、钢笔等金属物品，并戴绝缘手套，穿绝缘鞋。 4、需要整理排放电缆时，事前应征求监护人员的同意，并在监护人员监护下进行。 5、施工完毕后，应将施工现场清理干净。 安全施工管理制度第6 / 9页 1、进出工作区域一定要登记时间、人数和工作内容。 2、施工人员进场施工要佩戴工作胸卡，头戴安全帽，身穿工作服。 3、进入工作区域施工，严禁吸烟。 4、带电操作区域必须允许工作时，穿戴绝缘手套和绝缘鞋，取下随身带的金属物品。 5、在电器设备附近不准使用铁尺、铁卷尺等。 6、在电器设备附近，手持工具，物体不得超过头部。 7、不准在电器设备上挂靠任何工具物体。 8、不准随意进入止步、高压危险的场地，不准随意堆放物品。 9、不准擅自挪动警示标记。 10、休息、吃饭要在指定集中的、远离电器设备的安全地方进行。 11、遇到雷电下雨时，在露天的电气设备附近的施工人员要立即撤离现场。 12、施工机械设备不准擅自安装在电气设备附近进行施工。 13、施工工具在当天施工完毕后应集中堆放在远离电气设备的安全地方。 14、用完水要关闭水龙头，机械设备当天使用完后要切断电源。 15、角钢切割、焊接等产生金属火花的施工，须经施工单位同意并办理许可证。 制图人：日期:2011年5月20日 频数N 累计频率%
变电站防火要求
注：1建、构筑物防火间距应按相邻两建（构）筑物外墙的最近距离计算，如外墙有凸出的燃烧构件时，则应从其凸出部分外缘算起。 2相邻两座建筑两面的外墙为非燃烧体且无门窗洞口、无外露的燃烧屋檐，其防火间距可按本表减少25％。 3相邻两座建筑较高一面的外墙如为防火墙时，其防火间距不限，但两座建筑物门窗之间的净距不应小于5m。 4生产建（构）筑物侧墙外5m以内布置油浸变压器或可燃介质电容器等电气设备时，该墙在设备总高度加3m的水平线以下及设备外廓两侧各3m的范围内，不应设有门窗、洞口；建筑物外墙距设备外廓5～10m时，在上述范围内的外墙可设甲级防火门，设备高度以上可设防火窗，其耐火极限不应小于0.90h。 5、控制室室内装修应采用不燃材料。 6、屋外油浸变压器之间的防火最小间距：35KV及以下最小间距5M；110KV最小间距8M；220KV及以上最小间距10M。 当间距不能得到满足时应设置防火墙，防火墙高度应高于变压器油枕，长度不应小于变压器的储油池两侧各一米 7、油量为2500KG及以上的室外变压器或电抗器与本回路油量为600KG以上且2500KG以下的带油电气设备之间的防火间距不应小于5M。
8、35KV及以下室内配电装置，当未采用金属封闭开关设备时，其油断路器，电流互感器和电压互感器，应设置在两侧有不燃烧实体墙的间隔内 9、35KV以上室内配电装置应安装在有不燃烧实体墙的间隔内，不燃烧实体墙的高度不应低于配电装置中带油设备的高度。 总油量超过100KG的室内变压器应设置单独的变压器室， 10、室内单台总油量为100KG以上的电气设备，应设置储油或挡油设施，挡油设施的容积应按油量的20%设计，并应设置能将事故由排至安全处的设施，当不能满足上述要求时，应设置能容安全部油量的储油设施， 11、室外单台油量为1000KG以上的电气设备，应设置储油或挡油设施，挡油设施的容积应按油量的20%设计，并应设置将事故有，排至安全处的设施，当不能满足上述要求且变压器未设置水喷雾灭火系统应设置能容纳全部油量的储油设施，当设置有油水分离措施的宗事故储油池时，容量按最大油箱容量的60%确定，储油或挡油设施应大于变压器外廓每边各一米， 12、储油设施内应铺设卵石层，厚度不应小于250MM，卵石直径应为50——80MM。 13、设置带油电气设备的建（构）筑物与贴邻或靠近该建（构）筑物的其他建（构）筑物之间应设置防火墙。 14、当变电站内建筑的火灾危险性为丙类且建筑的占地面积超过3000m2时，变电站内的消防车道宜布置成环形；当为尽端式车道时，应设回车场地或回车道。消防车道宽度及回车场的面积应符合现行国家标准《建筑设计防火规范》GB50016 的有关规定。 二电缆及电缆敷设 1、电缆从室外进入室内的入口处、电缆竖井的出入口处、电缆接头处、主控制室与电缆夹层之间以及长度超过100m 的电缆沟或电缆隧道，均应采取防止电缆火灾蔓延的阻燃或分隔措施，并应根据变电站的规模及重要性采取下列一种或数种措施： （1）采用防火隔墙或隔板，并用防火材料封堵电缆通过的孔洞； （2）电缆局部涂防火涂料或局部采用防火带、防火槽盒。 2、220kV 及以上变电站，当电力电缆与控制电缆或通信电缆敷设在同一电缆沟或电缆隧道内时，宜采用防火槽盒或防火隔板进行分隔。 3、地下变电站电缆夹层宜采用C 类或C 类以上的阻燃电缆。 4、建筑物中电缆引致电器柜，盘或控制屏、台的开孔部位，电缆贯穿隔墙，楼板的空洞应采用电缆防火封堵材料，进行封堵，其防火封堵组件的耐火极限不应低于被贯穿物的耐火极限，且不应低于1H 5、在电缆竖井中，每间隔约7M应设置防火封堵，在电缆隧道或电缆沟中，应设置防火墙： （1）公用主隧道或沟内引接的分支处 （2）电缆沟内间距100M处 （3）通向建筑物的入口处 （4）厂区围墙处 6、当电缆采用架空敷设时，应在虾下列部位设置阻火设施： （1）架空敷设间隔100M处 （2）电缆桥架分支处 7、防火墙上的电缆孔洞，应采用电缆防火封堵材料进行封堵，并应采取防止火焰延燃的措施其防火封堵组件的耐火时间应为3H
变电站电缆防火研究集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
变电站电缆防火研究国电公司颁布执行的“防止电力生产重大事故的25项重点要求”的第一章第一节就是“电缆防火”。并且，全部是针对火电厂的。其原因： (1)火电厂主设备的自动化装置、安全自动装置、保护装置多，低压电缆用量大。辅助设备多、高低压电动机多，导致高低压动力电缆多、长、分布广，相应操控、测量、信号电缆也就多； (2)需测控的物理、化学参数多，不少参数需要换成电气量进行测控，也增加了很多低压电缆； (3)这些电缆所处的外部环境大多较差，如高温、油污、潮湿、煤粉尘复盖等； (4)部分电缆运行维护困难，电缆沟内电缆的密集度高。 火电厂电缆发生事故的几率高，所以，电缆防火是火电厂的重点反措。而对于小电厂、供电企业的变电站就不是重点反措。这并不是说供电企业的变电站对电缆防火就不必予以重视! 建国50多年来，变电站因电缆失火而造成重特大经济损失的事故案例鲜见。其原因： (1)220kV及以上变电站多在城市郊区及远郊区，绝大多数是架空进出线，动力电缆极少； (2)220kV终端站及以下电压等级变电站虽直接与用户相连，因绝大多数变电站都是架空出线，所以，站内动力电缆都不长，根数不多，且分散布置。目前，我公司仅昆明供电局因城网人地，35，10kV电缆总长
度超过500km，有的变电站全是电缆出线，电缆沟内电缆较密集，但一般不超过30根，与火电厂相比，相差甚多；而且，电缆所处的外部环境要比火电厂的好得多； (3)变电站电缆数量多，总长长的是操控、计量(含保护用的电压电流电缆)、信号电缆。操控电缆承受的是脉冲负荷，正常运行时，负荷率极低；计量电缆为保证计量准确度，截面的裕量很大；信号电缆基本处于两个极端状态(导通、断路)，正常运行时，约一半以上信号电缆只带有电压而无电流流通，从上可知，这些电缆的发热量极小，不存在过热问题，由这些电缆引发火灾的几率几乎没有； (4)绝大多数变电站，35，10kV电缆都是单根单独敷设，就是发生短路着火也不会波及其它电缆，不大可能发生大面积火灾。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.变电站电缆防火施工技术 方案正式版
变电站电缆防火施工技术方案正式版 下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。 电缆防火是火力发电厂、电业局保证安全生产，争创达标企业重要的一个环节。目前全国各大电厂、电业局对防火的要求和投入越来越高，施工程序越来越精细。我公司在近几年针对电缆防火工程投入了大量人力、财力，和华意防火材料有限公司开发研制出了多种新型防火材料，并通过了国家固定灭火系统，消防检测中心的检测，已达到防火一级标准。目前已在东北铁岭发电厂、抚顺发电厂、清河发电厂、双辽发电厂、大连电业局、山东济南电业局、福建电业局、沈海发电有限公
司、福建厦门电信局、广西梧州供电局、山东邹平县电力总公司热电厂、山东龙口电业局、谏壁电厂、新乡市七里营110KV 变电站、新安县220KV变电站等二十几家企业进行了防火施工，特别在铁岭发电厂、龙口电业局创一流企业工程项目上得到了电力总公司验收团评议的防火一流赞誉。 一、概况工程 1、范围 新安县变电站电缆防火工程 2、工艺 FR-60膨胀型防火涂料采用最新工艺，添加多种防火材料配置而成。该涂料的特点是遇火注成均匀致密的海绵体泡沫层，
YF-ED-J9854 可按资料类型定义编号 变电站电缆防火研究实用 版 Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements. （示范文稿） 二零XX年XX月XX日
变电站电缆防火研究实用版 提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。下载后可以对文件进行定制修改，请根据实际需要调整使用。 国电公司颁布执行的“防止电力生产重大 事故的25项重点要求”的第一章第一节就是 “电缆防火”。并且，全部是针对火电厂的。 其原因： (1)火电厂主设备的自动化装置、安全自动 装置、保护装置多，低压电缆用量大。辅助设 备多、高低压电动机多，导致高低压动力电缆 多、长、分布广，相应操控、测量、信号电缆 也就多； (2)需测控的物理、化学参数多，不少参数 需要换成电气量进行测控，也增加了很多低压
电缆； (3)这些电缆所处的外部环境大多较差，如高温、油污、潮湿、煤粉尘复盖等； (4)部分电缆运行维护困难，电缆沟内电缆的密集度高。 火电厂电缆发生事故的几率高，所以，电缆防火是火电厂的重点反措。而对于小电厂、供电企业的变电站就不是重点反措。这并不是说供电企业的变电站对电缆防火就不必予以重视! 建国50多年来，变电站因电缆失火而造成重特大经济损失的事故案例鲜见。其原因： (1)220kV及以上变电站多在城市郊区及远郊区，绝大多数是架空进出线，动力电缆极少；
浅谈变电站电缆防火措施 文章从电缆的起火原因着手，提出了以防为主，讲求经济实效，结合作者工作所能遇到和考虑到的因素，总结了六个方面的预防措施。考虑到完全避免电缆着火无法实现，本着将损失降到最低的思想，又提出几条阻止电缆串延燃烧的措施。 标签：电缆；防火；措施 变电站的正常运行离不开电缆的重要保证。变电站内的电缆不仅分布特别广，且电缆有着易燃性，着火后的串延性。一旦电缆着火，后果不堪设想，所以电缆如何防火成为电力系统重要工作。众多工程技术人员不断地分析研究电缆的起火原因，但还是时有发生电缆火灾事故。为解决电缆防火及存在的问题，文章结合实际进行以下分析建议，以得出最理想的方法达到最有效的电缆防火效果。 1 电缆防火必需以防为主 电缆着火有两种最具可能性，一是电缆本身的故障引起，再者是由其它设备着火后串延所致。经过现场观察，引起电缆着火原因主要是电缆本身故障，因此，最具危险性是在主通道里电缆本身故障引起着火。比如，有缺陷、老化、受潮、损伤等的问题电缆，这些问题往往会导致电缆在运行中绝缘短路，从而短路电弧会引燃电缆，这是电缆自身故障着火原因所在。所以保护运行中的电缆工作不可忽视，一旦发现电缆存在问题要及时处理。 1.1 电缆的运行环境是电缆长期安全运行的保证 影响电缆运行的环境有几种情况：一旦出现污水、不良汽体进入电缆沟或电缆隧道内，长期滞留，不及时排畅；电缆防火门被长时间关闭，再有用防火隔板全部封闭电缆，造成阻碍电缆通风、散热；还有不能为了美观，完全封住电缆沟盖板的缝隙，这种对电缆完全封闭作法，电缆得不到正常巡视，同样造成电缆的通风、散热、排放潮汽，此作法非常不切实际。良好的运行环境是防止电缆损伤与绝缘的加速老化。 1.2 保证电缆预防性试验的质量 要以《电力设备预防性试验规程》的要求进行电缆预防性试验，且严格进行，合格情况有时不能单看试验数据，得出的数据须进行分析比较，加以研究试验数据的变化规律。比如，在作直流耐压时候，如果所测得的泄漏电流随试验电压值的升高或加压时间的增加而上升较快，或者和相同电缆比较数值增大较多，或者和历史上本电缆所测数据比较呈明显的上升趋势，或者三相之间的泄漏电流不平衡系数较大等等，都应认真分析，如非试验方法不当引起，则可适当提高试验电压或延长试验时间，判定电缆能否继续运行。
XXX110kV变电站新建工程 消 防 设 计 说 明 书 XXXXX电力勘察设计有限公司
2013.11 设计文件目录
一、设计原则及设计依据： XXX110kV变电站消防设计贯彻“预防为主，防消结合”的消防工作方针。设计保证消防车道、防火间距、安全出口、事故排烟及照明等符合有关规范要求。变压器采用干粉灭火方式，并配置一定数量的其它消防设备。以满足自救为主、外援为辅的要求。设计遵循以下规范： （1）《建筑给排水设计规范》GB50015-2009 （2）《火力发电厂与变电所设计防火规范》GB50229-2006 （3）《水利水电工程设计防火规范》SDJ 278－90 （4）《水力发电厂厂房采暖通风与空气调节设计规程》DL/T 5165-2002 （5）《建筑设计防火规范》GB GB50016－2006 （6）《水喷雾灭火系统设计规范》GB 50219－95 （7）《建筑灭火器配置设计规范》GB50140-2005 （8）《火灾自动报警系统设计技术规范》GB50116-98 二、建设规模和设计范围： （一）工程建设规模： 某某市110kVXXX变电站工程，属新建工程，拟建站址位于某某市市城关南部郊区XXX的塔下工业园，靠南平至武夷山S303省道。随着城关水东片区、回瑶工业园、塔下工业园及周边发展建设，新建XXX变电站主要为满足某某市市城关南部区域供电需要，提高区域电网的供电能力和供电可靠性，改善电能质量。
建设规模详见表1-1 表1-1 XXX110kV变电站建设规模 （二）设计范围与分工： 1)设计范围 根据建中标通知书要求，按最终建设规模进行总体布置。主要设备选型、布置设计及相应的主辅生产建筑物、构筑物及辅助生产设施，110kV部分设计至站内配电装置处，35kV和10kV部分设计至高压开关柜底部铜接线板，站内的相关建筑物、主变基础、构架、油坑等按远景规模本期一次建成。 2）设计分工 本工程设计界限为变电站围墙内按最终规模进行征地和场平及本期规模的相应部分设计。 所区供水水源、给排水、施工水、电源引接及道路引接。 下列内容不属于本设计范围，需要由建设单位另行委托设计，但
一起变电站电缆沟起火事件的分析及思考 【摘要】变电站电缆沟起火隐蔽性强，影响范围大，不易控制，抢修恢复时间长，因此一旦发生可能会造成较为严重的后果。本文对某500kV变电站电缆沟起火事件的原因进行分析，对电缆沟起火事故的防范措施进行探讨。 【关键词】电缆沟；起火；原因分析；防范措施 一、引言 电缆是变电站电能传送和信息传输的重要载体，变电站电缆主要在电缆沟中敷设，电缆沟上铺设盖板进行电缆保护。电缆沟中的电缆在运行中的监控通过值班员日常巡视实现，监控手段单一，且无法直接进行观察，对于电缆发生火灾或运行过程中的不安全隐患较难及时发现。这就使得一旦电缆沟电缆发生火灾时，较难迅速控制，往往会波及其它回路。电缆火灾除了造成电缆损坏，还可能造成设备跳闸、减供负荷、甚至对救火人员造成伤害等严重的后果。某500kV变电站就曾发生过这样一起电缆起火事件。 二、事件经过 某年3月4日21：07，某变电站监控后台发出500kV AB线主二保护装置运行异常、辅B保护异常告警信息，并显示该线路#2保护PT断线、#2远跳PT三相失压报文信号。值班员在现场检查过程中，发现保护小室附近的电缆沟有烟雾冒出及亮光，将电缆盖板抬起后发现起火，立即组织人员进行灭火。22：00左右火势基本扑灭。该火灾事件造成电缆沟4米范围内，共6根光缆、18根控制电缆有不同程度的受损。事件中未造成保护误动和开关误跳闸。 三、事件应急处置 1、事件发生后，该局迅速组织检修人员赶赴变电站开展抢修。对保护及安自装置本体和相关空开、电缆走向、电缆沟火灾造成的损害后果，防火隔离措施等逐一进行排查，制定抢修方案，做好应急抢修准备。 2、将损伤电缆与保护装置隔离，恢复受影响的保护装置的运行。 3、对起火电缆沟采取防潮防雨措施，对设备加强巡视及监视。 4、对受影响的设备停电抢修，更换受损电缆。 四、原因调查及分析 本次电缆沟起火点发生在扩建的500kV AB线设备与第一期500kV第三串设备连接区域的电缆沟内，A6照明灯电缆接头处。根据电缆排列和监控信号分析，
变电站防火封堵损坏对继电保护的影响研究 发表时间：2019-06-03T14:54:44.080Z 来源：《电力设备》2019年第3期作者：安娜1 梁奎2 王鹏3 [导读] 摘要：变电站防火封堵易受施工工艺、改扩建施工、封堵材料等影响，国内对防火封堵的研究主要集中在优化封堵方案防止火势蔓延这一方面，本文将通过案例分析变电站防火封堵损坏对继电保护的影响，以此进一步引起运维单位对变电站防火封堵工作的重视，保障电力设备可靠运行。 （1、2国网乐山供电公司四川乐山 614000；3国网绵阳供电公司四川绵阳 621000）摘要：变电站防火封堵易受施工工艺、改扩建施工、封堵材料等影响，国内对防火封堵的研究主要集中在优化封堵方案防止火势蔓延这一方面，本文将通过案例分析变电站防火封堵损坏对继电保护的影响，以此进一步引起运维单位对变电站防火封堵工作的重视，保障电力设备可靠运行。 关键词：防火封堵；继电保护；案例分析；可靠运行 0引言 电缆穿墙、穿楼板的孔洞处，电缆进盘、柜、箱的开孔部位及电缆穿保护管的管口处应实施防火封堵[1]。变电站防火封堵能有效控制火势蔓延，避免大面积停电事件发生；能防止水、气、小动物等进入盘、柜、箱对继电保护造成影响。因此，严格按照电力行业电缆防火封堵施工工艺开展封堵工作十分重要。 1 防火封堵损坏的原因 1.1改扩建施工中损坏 变电站改扩建工程施工中，会造成邻近间隔端子箱、进出主控室二次电缆沟、进入屏柜底部封堵损坏。这些损坏部位的封堵往往只是在损坏的地方进行修补，当损坏范围较大、修补材料与原材料性质有差异时，修补部位可能会在一段时间后坍塌、掉落。更有甚者，在工期较长的工程中，每日工作结束后检修人员未进行临时封堵或运维人员在工作结束后未对隐蔽点（如电缆竖井层）进行封堵验收，导致小动物有机可趁，水、气进入端子箱、柜。 1.2封堵材料、工艺不合格 符合国家标准的封堵材料主要为有机防火堵料、无机防火堵料、阻火包、阻火模块四大类[2]。有机防火堵料为柔性阻燃材料，具有耐火时间长、可塑性高、可重复利用、易破坏、易污染、易垮塌、稳定性差等特点；无机防火堵料为粉末状不燃材料，具有耐油、耐火、腐蚀性低、质地稳定、工艺要求高、固化后强度较大不便于扩展等特点。实际工作中，具备专业封堵技能的工人有限，但动屏、柜、箱等封堵的工作又十分频繁，常常采用有机堵料对损坏的柜、屏、箱进行封堵。经运维人员后期巡视发现，底部封堵进行修补后都存在不同程度的塌陷，特别是夏季塌陷概率更高。 阻火包组成的防火墙具有制作方便、适用于各种形状墙体、防潮性能较差、防小动物能力低等特点[3]；阻火隔板遇火后能产生非常坚固的阻火隔热层，但不便于后期间隔拓展。在变电站扩建工程中，会损坏进出主控室的二次电缆沟阻火板、进出高压室的一次电缆沟阻火板，使阻火包暴露，小动物极易在工程期间进入开关柜，造成大面积停电事件。 2 封堵损坏对继电保护影响的案例分析 2.1直流系统频繁接地 2018年7月25日，阴雨天气，上午十点十分，运行人员接调度电话：某220kV变电站直流系统接地，正负极电压差76V。鉴于现场并无二次设备检修工作，运行人员初步判断为室外机构箱或端子箱潮湿积水导致二次回路电源对地绝缘电阻下降，从而造成直流接地。在检修人员拉路查找出故障线路后，现场检查发现接地原因可能为某110kV刀闸辅助接点积水受潮，而积水受潮的原因为此刀闸辅助接点套筒底部封堵破损所致。检修人员对积水受潮接点处理后，信号复归，直流故障消除，电压恢复正常。 2.2后台监控系统信号频发 2018年9月27日，阴，中午一点十五分，运行人员接调度电话：某220kV变电站220kVI母PT测控装置空开脱扣，运行人员接电话后的二十分钟，信号自动复归。10月03日，小雨，晚上十一点四十分，运行人员接调度电话：某220kV变电站220kVI母PT测控装置空开脱扣，信号短时未复归。当晚，运行人员赶往现场检查继电保护装置发现并无异常，且装置无法复归。进一步排查发现，220kV母线PT端子箱底部封堵塌陷，推断信号频发原因可能为小雨天气下，封堵塌陷导致水气进入引起，且当场无法解决，待第二日检修人员判断处理。10月04日，晴，信号自动复归，运行人员组织专业人员对塌陷封堵进行处理，至此以后，此信号再未频发。 2.3小动物导致大面积停电事件 9月28日零点五十分，运行人员接门卫电话：某站消防告警蜂鸣，高压室内有浓烟冒出，联系调度核实站内设备状态：10kV分段930及1号主变10kV侧901开关跳闸，10kVI段母线上所有出线开关通信中断，根据现象描述初步判断为10kVI段母线上有故障。运维人员进一步检查一、二次设备后发现：2号主变低后备复压过流I段1时限动作跳母分930，故障选相ABC，动作电流8.9A；1号主变低后备复压过流II段2时限动作跳1号主变901开关，故障选相ABC，动作电流19.5A。高压室内1号主变901开关柜上柜门炸裂，相邻的10kVI段母线PT柜受损。判断事故为1号主变10kV侧901开关靠母线侧发生三相短路，保护正确动作。直流屏上10kVI段控制母线及合闸母线空气开关跳闸。 事故排查过程中，工作人员发现901开关小车动触头上有被灼烧的死老鼠，同时在10kV分段930开关室内也发现了死老鼠，但未见放电痕迹。运行人员随后进行电缆防火封堵排查，发现10kV高压室一次电缆进出防火墙的几根电缆中有一孔洞，推断老鼠从此处进入电缆沟，再从开关柜的缝隙处钻入开关室，造成901开关小车动触头三相短路。 3 结论 基于以上案例可知，变电站防火封堵不仅仅能防止火势蔓延，更能在防止直流接地、继电保护装置信号频发、小动物事件引起大面积停电事件中起到良好的防守作用。变电站防火封堵工作复杂且需要长期开展，运维单位应因地制宜的选择防火封堵材料；改进施工工艺；在有破坏封堵的电缆施工业务时，严把验收环节、层层防守。建设最优化的变电站防火封堵系统，提高供电可靠性。 参考文献： [1]DL/T 5705-2014 电力工程电缆防火封堵施工工艺导则[S]，2014.
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编订：XXXXXXXX 20XX年XX月XX日 变电站电缆防火施工技术 方案简易版
变电站电缆防火施工技术方案简易 版 温馨提示：本解决方案文件应用在对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 电缆防火是火力发电厂、电业局保证安全 生产，争创达标企业重要的一个环节。目前全 国各大电厂、电业局对防火的要求和投入越来 越高，施工程序越来越精细。我公司在近几年 针对电缆防火工程投入了大量人力、财力，和 华意防火材料有限公司开发研制出了多种新型 防火材料，并通过了国家固定灭火系统，消防 检测中心的检测，已达到防火一级标准。目前 已在东北铁岭发电厂、抚顺发电厂、清河发电 厂、双辽发电厂、大连电业局、山东济南电业 局、福建电业局、沈海发电有限公司、福建厦
门电信局、广西梧州供电局、山东邹平县电力总公司热电厂、山东龙口电业局、谏壁电厂、新乡市七里营110KV变电站、新安县220KV变电站等二十几家企业进行了防火施工，特别在铁岭发电厂、龙口电业局创一流企业工程项目上得到了电力总公司验收团评议的防火一流赞誉。 一、概况工程 1、范围 新安县变电站电缆防火工程 2、工艺 FR-60膨胀型防火涂料采用最新工艺，添加多种防火材料配置而成。该涂料的特点是遇火注成均匀致密的海绵体泡沫层，有显著的防火隔热效果，并且具有较好的防火抗潮、防油耐
文件编号：TP-AR-L1053 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 变电站电缆防火研究(正 式版)
变电站电缆防火研究(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 国电公司颁布执行的“防止电力生产重大事故的 25项重点要求”的第一章第一节就是“电缆防 火”。并且，全部是针对火电厂的。其原因： (1)火电厂主设备的自动化装置、安全自动装 置、保护装置多，低压电缆用量大。辅助设备多、高 低压电动机多，导致高低压动力电缆多、长、分布 广，相应操控、测量、信号电缆也就多； (2)需测控的物理、化学参数多，不少参数需要 换成电气量进行测控，也增加了很多低压电缆； (3)这些电缆所处的外部环境大多较差，如高 温、油污、潮湿、煤粉尘复盖等；
(4)部分电缆运行维护困难，电缆沟内电缆的密集度高。 火电厂电缆发生事故的几率高，所以，电缆防火是火电厂的重点反措。而对于小电厂、供电企业的变电站就不是重点反措。这并不是说供电企业的变电站对电缆防火就不必予以重视! 建国50多年来，变电站因电缆失火而造成重特大经济损失的事故案例鲜见。其原因： (1)220kV及以上变电站多在城市郊区及远郊区，绝大多数是架空进出线，动力电缆极少； (2)220kV终端站及以下电压等级变电站虽直接与用户相连，因绝大多数变电站都是架空出线，所以，站内动力电缆都不长，根数不多，且分散布置。目前，我公司仅昆明供电局因城网人地，35，10kV 电缆总长度超过500km，有的变电站全是电缆出线，
变电站电缆防火封堵 施工方案 为了完善电缆防火阻燃措施，避免减少因电缆着火引起的恶性事故，以保证企业的正常生产。根据本公司多年的施工经验，本着采用新型防火材料在设计中的经济性、合理性且施工方便的原则结合《电缆防火阻燃通用设计》（TD-DL92-3001)的基础上，主要设计原则是分割电缆密集处可燃质，重要回路电缆采用有机型电缆防火槽盒。一般部位采用电缆用耐火托盘，电缆贯通的孔洞；全部用速固耐火堵料封堵；为防止鼠害影响全部采用防鼠型耐火堵料。电缆竖井采用组装式电缆耐火隔板封堵，盘拒孔洞除采用速固堵料封堵外，考虑到更换电缆等因素，速固堵料配合柔性堵料使用.具体措施如下: 一、编制依据： 1. GB50217-94电力工程电缆设计规范 2. GB50229-96火力发电厂与变电所设计防火规范 3. GB50058-1992爆炸和火灾危险环境电力装置设计规范 4.GB/T2951-1997电缆绝缘和护套材料通用试验方法 5.GB/T2952-1989电缆外护层 6. GB/T3048-1994电缆性能试验方法 7. GB/T3956-1997电缆的导体 8. GB 5023-1997额定电压450/750V及以下聚氯乙烯绝缘电缆 9. GB 6995.1-1986电缆电压识别标志第1部分：一般规定 10. GB 6995.3-1986电缆电压识别标志第3部分：电线电压识别标 11. GB 9330-1988塑料绝缘控制电缆 12. GB/T12666. 5-1990电线电缆燃烧试验方法第6部分：电线电缆耐火特性试验方法 13. GB12706-1991额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆 14. GB/T17651.2-1998电缆或光缆在特定条件下燃烧的烟密度测定
关于实施电缆防火阻燃措施的重要性和必要性 一、前言 1．国外电缆着火延燃事故概况 世界上许多国家都曾发生过多次电缆着火延燃造成火灾扩大的事故，遍及发电厂、变电所、工矿企业、高层建筑、邮电局、地下铁道、船舶等场所。美国、西德、日本等国在六十年代末开始，曾先后注意到收集电缆火灾事例，进行统计分析。如美国1965~1975年电气火灾事故3282次。电线电缆事故率就占30.5%，西德统计1957~1972年世界上火电厂因漏油引起的41次火灾事故中，由于踊及电缆着火延燃而酿成灾害扩大的事例就有10起，电缆火灾事故造成的损失往往是巨大的。如瑞士伯尔尼原子能电厂的电缆着火延燃，烧毁电缆总长达50km，该厂9个月后才恢复投产；又如日本海南火电厂的60MKW机组的一次电缆火灾事故，招致约3000万美元的损失。 2．国内电缆着火延燃事故概况 我国统计1990~2000年，因电缆着火延燃造成事故达100多次，如某大型变电站的供电隧道，发生电缆火灾事故，对钢铁联合企业停电虽仅数小时，但造成的损失达几百万元人民币，对某化工企业，恢复供电费时40天，就减少产值3100万元人民币；又如1996年8月14日，山西神头第一发电厂发生电缆着火延燃事故，此次火灾损失重大，2台20MKW机组控制柜、仪器、仪表、电缆及所有设施和电缆夹层中的电缆全部烧毁，部份蓄电池、励磁系统损坏，引起高压两相套管爆炸，集控室全面烧毁，修复时间半年以上，经济损失近亿元。根为严重的是，1997年刑台电厂连续发生电缆着火的严重事故，7月20日发生了烧毁电缆主沟、支沟内动力电缆，控制电缆376根，严重烧损一台200MW 机组高压变并造成正在带200MW负荷运行的#8、9#机组紧急停机的严重事故，经抢修于8月6日、13日恢复运行。又于8月18日#8机下面电缆支沟又一次着火，再次烧毁了动力电缆和控制电缆64根。 二、电缆着火延燃事故的特点
火力发电厂与变电站设计防火规范 GB50229－2006 2007－04－01实施 总则 1.0.1为确保火力发电厂和变电站的消防安全，预防火灾或减少火灾危害，保障人身和财产安全，制定本规范。 1.0.2本规范适用于下列新建、改建和扩建的电厂和变电站： 1、3～600MW级机组的燃煤火力发电厂(以下简称“燃煤电”)； 2、燃气轮机标准额定出力25～250MW级的简单循环或燃气——蒸汽联合循环电厂(以下简称为“燃机电厂”)； 3、电压为35～500kV、单台变压器容量为5000kV·A及以上的变电站。 600MW级机组以上的燃煤电厂、燃气轮机标准额定出力25MW级以下及250MW级以上的燃机电厂、500kV以上变电站可参照使用。 1.0.3火力发电厂和变电站的消防设计应结合工程具体情况，积极采用新技术、新工艺、新材料和新设备，做到安全适用、技术先进、经济合理。 1.0.4本规范未作规定者，应符合国家现行的有关标准的规定。
2术语 2．0．1 主厂房main power house 燃煤电厂的主厂房系由汽机房、集中控制楼(机炉控制室)、除氧间、煤仓间、锅炉房等组成的综合性建筑。 燃机电厂的主厂房系由燃气轮机房、汽机房、集中控制室及余热锅炉等组成的综合性建筑。 2．0．2集中控制楼central control building 由集中控制室、电子设备间、电缆夹层、蓄电池室、交接班室及辅助用房等组成的综合性建筑。 2．0．3 主控制楼main control building 由主控制室、电子设备间、电缆夹层、蓄电池室、交接班室及辅助用房等组成的综合性建筑。 2．0．4网络控制楼net control building 由网络控制室、电子设备间、电缆夹层、蓄电池室、交接班室及辅助用房等组成的综合性建筑。 2．0．5特种材料库special warehouse 存放润滑油和氢、氧、乙炔等气瓶的库房。 2．0．6 一般材料库general warehouse 存放精密仪器、钢材、一般器材的库房。
变电站用电缆的防火方法(标 准版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0776
变电站用电缆的防火方法(标准版) 1当前变电站电缆防火设计与施工的类型 当前，国内变电站的电缆防火设计和施工归纳起来有以下3种类型。 (1)除了对电缆穿越楼板和墙壁孔洞进行阻火封堵外，夹层中的电缆全部涂刷防火涂料。这种类型既考虑了电缆沿水平走向的防火阻燃问题，又考虑了电缆层间垂直方向阻火分隔问题。其特点是：工程造价低，但施工工作量大，对施工工艺要求较高。最大的缺点是防火材料耐火性能差。目前，变电站电缆普遍使用的是二级防火涂料，其耐燃时间不小于10min，属于耐火性能最差的耐延燃性这一类；因防火涂料的使用寿命较短，仅为2~3年，因此，应每隔2~3年涂刷一次防火涂料，以保证电缆的有效防火。 (2)除对电缆穿越楼板和墙壁孔洞进行阻火封堵外，夹层中的电
缆在水平方向上每一直线段两端安装一套2m长的防火槽盒，防火槽盒的两端用耐火柔性堵料严密封堵，作为阻火区段，以实施电缆沿水平走向的阻火延燃。对自盘柜贯穿过楼板下 来的竖向电缆涂刷防火涂料，以增加该处阻火区段的长度，减少火灾发生时对主控室盘柜电缆和电器热量的辐射。这种类型只考虑了电缆水平走向的防火阻燃问题，其特点是：工程造价较第一种类型高，但施工工作量较小，对施工工艺要求不 是很高，防火槽盒寿命长(一般大于10年)。其最大缺点是没有考虑电缆夹层垂直方向阻火分隔问题。 (3)除对电缆穿越楼板和墙壁孔洞进行阻火封堵外，夹层中电缆支架上的每一层电缆都装入耐火托盘上。同时，每层电缆在水平方向上每一直线段两端安装一套2m长的防火槽盒，防火槽盒的两端用耐火柔性堵料严密封堵，以增加电缆水平走向阻火延燃的效果。对自盘柜贯穿过楼板下来的竖向电缆涂刷防火涂料，以增强该处阻火区段的长度，减少火灾发生时对主控室盘柜电缆和电器热量的辐射。这种类型全面地考虑了电缆沿水平走向的着火延燃问题和电缆层间
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 变电站用电缆的防火方法 正式版
变电站用电缆的防火方法正式版 下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。 1 当前变电站电缆防火设计与施工的类型 当前，国内变电站的电缆防火设计和施工归纳起来有以下3种类型。 (1)除了对电缆穿越楼板和墙壁孔洞进行阻火封堵外，夹层中的电缆全部涂刷防火涂料。这种类型既考虑了电缆沿水平走向的防火阻燃问题，又考虑了电缆层间垂直方向阻火分隔问题。其特点是：工程造价低，但施工工作量大，对施工工艺要求较高。最大的缺点是防火材料耐火性能差。目前，变电站电缆普遍使用的是二级
防火涂料，其耐燃时间不小于10min，属于耐火性能最差的耐延燃性这一类；因防火涂料的使用寿命较短，仅为2~3年，因此，应每隔2~3年涂刷一次防火涂料，以保证电缆的有效防火。 (2)除对电缆穿越楼板和墙壁孔洞进行阻火封堵外，夹层中的电缆在水平方向上每一直线段两端安装一套2m长的防火槽盒，防火槽盒的两端用耐火柔性堵料严密封堵，作为阻火区段，以实施电缆沿水平走向的阻火延燃。对自盘柜贯穿过楼板下来的竖向电缆涂刷防火涂料，以增加该处阻火区段的长度，减少火灾发生时对主控室盘柜电缆和电器热量的辐射。这种类型只考虑了电缆水平走向的防火阻燃问
