江苏中能硅业科技发展有限公司
多晶硅项目检维护工程
一分厂E-601A04检修
换热器抽芯拆除安装施工方案
建设单位审批：（安全部）建设单位审批：（机动部）建设单位审核：（分厂）施工单位审批：
施工单位审核：
施工单位编制：
中国化学工程第六建设有限公司
二〇一五年四月
目录
1.工程概况 (3)
2.编制依据 (3)
3.检修准备 (3)
4.主要的施工方法及施工程序 (3)
5.检修的要求 (4)
6.质量保证措施 (7)
7.HSE安全技术措施 (7)
8.风险评估 (8)
9.检修人员需用计划 (8)
10.检修需用机具一览表 (8)
11.文明施工措施 (9)
1. 工程概况
江苏中能硅业一分厂换热器检修。本次检修换热器共1台、位号E-601A04，属U型换热器，芯重约8吨。为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。2. 编制依据
《石油化工换热器设备施工及验收规范》SH3532-95
《石油化工施工安全技术规程》SH3505-1999
《管壳式换热器》GB151-1999
3. 检修准备
3.1检修前，应根据检修计划会同中能相关人员一起到现场最终确定检修工作内容和计划工
作量，熟悉现场的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。
3.2根据计划工作内容编制详细的检修方案，并报机动部、分厂和有关部门批准。同时，根
据工作量合理组织人员和机具，排出检修计划进度表，要每一项检修内容具体落实到班组或个人。
3.3根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设脚
工字钢管束支架，脚手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。
3.4 准备好检修所需的检修施工机具和材料，逐一落实检修所需材料的材料、配件的检验
和保管。
3.5 检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、技
术要求、质量标准和时间要求。
3.6检修前确保置换干净。
4. 主要的施工方法及施工程序
4.1．由施工计划安排决定换热器的抽芯和回装均采用吊车，倒链，加人力完成。保温拆除后，一台吊车和倒链配合拆除换热器封头。拆除后，另一台吊车，加之滑轮，对准管束中心，将吊车纵向的力变为横向的力，将管束慢慢抽出，人站在做好的脚手架上控制芯的平衡，另一台吊车确保将抽出的管束吊起，方便抽芯顺利完成。新管束的回装还是吊车，倒链加人力配合完成。
4.2换热器结构形式
这次检修的换热器类型为U形管式换热器
4.3 检修程序
换热器的检修程序结构形式分为：U形管式换热器、
U形管式换热器检修程序
5. 检修要求
5.1 保温拆除
换热器置换合格后，经分厂允许方可进行换热器的检修。检修前，应按规定办理有关的票证，并按方案要求进行检修施工。
换热器封头及连接管道的保温应提前进行拆除，拆除时应保持其完整，拆下的保温、
结构要编号，要保存好，便于恢复时使用。
5.2 管箱拆下
首先，拆下与换热器两端管箱相连的法兰螺栓及妨碍拆卸管箱的管道。
然后，使用倒链或吊车将两端的管箱吊下，拆下的螺栓要保管好并标记，管箱要放支垫固定牢固。
5.3 抽芯
换热器需将芯子抽出。
采用吊车，倒链，人力配合抽芯。
拆卸、紧固换热器螺栓和接管法兰螺栓时，应按交叉、对称的顺序进行（如下图所示），拆卸的螺栓应就近摆放整齐，若集中保管应分别装箱并标识好，换热器封头螺栓紧固时，至少应分三遍进行，起点应相互错开120°。
图一.拆卸、紧固换热器螺栓的方法
拆卸、回装及抽芯时，不得损伤密封面，并将拆卸下的零部件做好标记，妥善保管。
吊装换热器管束时，不得用钢丝绳或锐利的吊具直接捆绑管束，宜采用吊带对其有保护措施的吊具吊装。
拆下的管束水平放置时，必须支撑在管板或支持板上。
管束在回装前应仔细检查管束及壳体的内部，确认无杂物后方可回装。
5.4 试压，回装
5.4．1试压
一般规定
凡拆卸、检查、清扫过的换热器，在回装后都必须进行试压，试验压力按照设计压力的1.25倍进行。
U型管式换热器的压力试验，应按下列程序进行：
①先进行壳程试压，再进行管程试压；
②壳程试压时，应将新的管束回装，安装上试压环，然后对壳程加压，检查壳体，换热管与管板等有关部位。
③管程试压时，应拆下试压环，安装上管箱，对管程进行加压，检查管箱法兰密封和有关部位。
5.5 保温回装
5.5.1试验完毕，立即拆除相应的与试压有关的辅助部件，恢复设备与管道的正常连接。5.5.2回装时先安装封头，首先将密封面清理干净，并仔细检查密封面确定无影响回装的缺
陷后在密封面上均匀涂抹一层黄油；然后开始回装封头，在回装到封头与壳体间还有约100mm的间距时，将封头垫片放到壳体密封面上，垫片放置时必须要放在垫片的槽内并放正、放平，并将垫片压牢，如垫片无法自行贴在密封面上，可以用透明胶带将其粘在密封面上或用生料带将垫片吊在壳体的密封面上；最后缓慢将封头扣好并对称紧固，紧固前应最终确认垫片是否放正，第一遍紧固时应以60%的紧固力矩对称紧固，第二遍紧固时应以100%的紧固力矩对称紧固，第三遍紧固时应以100%的紧固力矩逐条螺栓顺序紧固。
5.5.3换热器检修、试压及回装完毕，应立刻进行连接管道复位和保温恢复。连接管道复位
应均匀把紧，若垫片损坏或不能使用要即使更换新的垫片。管箱和连接管道的保温、应按原样恢复，损坏不能用的应加工新的保护层进行安装。
5.5.4换热器检修过程中，应及时做好“设备清理、封闭检查记录”、“设备缺陷及修复记录”、
“设备试压记录”等施工记录，检修过程中存在重大缺陷需现场进行修复时，应编写
专门的技术措施并报甲方批准后方可进行修复，同时填写“设备缺陷及修复记录”。6．质量保证措施
6.1 施工前对施工班组进行详细的技术交底。
6.2 施工现场要做到文明施工，做到工完、料净、场地清。
6.3 施工过程中清理出来的污物要堆放到指定的位置。
6.4 设备在拆卸以前，应首先熟悉设备内部的构造情况，以免施工时损伤设备和内件。
6.5 检修作业应严格控制在检修内容里，非检修内容的项目严禁乱动。
6.6 施工过程中应随时做好施工记录，施工完毕及时填写交工技术文件。
7. HSE安全技术措施
7.1 所有作业人员应熟知各知自工种的安全操作规程，并严格遵守，若有临时工参加，应做好安全教育。
7.2进入施工现场必须戴好安全帽，高空作业必须系安全带，并做到高挂低用。
7.3 所有电动工具绝缘都应良好，并接好漏电保护器，接线要有专人负责。
7.4 在夜间施工时，要有良好的照明设施。
7.5 设备内部作业时要配置足够的照明，且电压不得大于24V。
7.6天气下雨及风速达到10.8m/s时，严禁进行高空作业。
7.7 有动火项目时，要办理动火票，经气体分析合格后方可动火，动火时要有监火人监护。
7.8焊接作业时，在下列任何一种焊接环境，如不采取有效的防护措施不得进行焊接：
7.8.1 下雨天。
7.8.2 手工焊时，风速超过8m/s，氩弧焊风速超过2.2m/s。
7.8.3 大气相对湿度超过90%。
7.9 根据检修作业的特殊性质，在检修过程中要特别做好防火、防爆及防中毒工作，并做好以下事宜：
7.9.1 设备在拆卸前，必须确认已经泄压。
7.9.2 进入作业的设备与外界相连的管道，必须用盲板进行隔离。
7.9.3 进入设备前设备内部首先要用蒸汽进行吹扫，然后用氮气进行吹除，最后用空气进行置换。
7.9.4 吹除置换完毕后，应化验分析设备内部可燃性气体和有毒气体的含量不得超过规定的安全含量，以后每次进入设备前还应抽查化验。
7.9.5 进入设备作业时，应办理进入容器受限空间作业票，人孔外应留专人监护，设备上部人孔应用引风机引风，但不得用充氧的方式来提高氧气的浓度。
7.9．6 检修现场应配备足够的灭火器。
7.9．7 未尽事宜执行《石油化工施工安全技术规程》SH3503-99。
8.风险评估
本次检修针对一分厂一台换热器检修，采用吊车倒链吊装，但仍存在着许多风险。
8.1吊车抽出管束时应及时控制管束的横向移动，避免引起管束滚落，设备受损，人员伤害。
8.2吊车吊点选择不正确，容易引起人员伤害。应该正确选择吊装点。
8.3介质未置换干净，存在爆炸，人员伤害。应置换彻底。
8.4 吊具、倒链负荷不够，存在设备损坏，砸伤的危害。正确选择吊具、倒链
8.5拆除螺栓时，螺栓坠落，砸伤人或设备。应按类有序排放。
8.6吊车机构、支腿未检查，设备人员伤害。作业前及时检查。
9. 检修人员需用计划
检修人员需用计划一览表
10. 检修需用机具一览表
11.文明施工措施
11、1施工人员进入工地前，由项目负责人制定文明施工制度，并召开全体施工人员会议，进行文明施工教育宣传工作。
11、2进入工地后，要按照业主方的纪律规定，再次进行全体施工人员的教育，明确一定要遵守业主方的一切规章制度
11、3工地施工时，要按规范要求进行，不准野蛮施工。
11、4文明礼貌用语，不准恶语伤人。
11、5维护公司形象，不准作出有损集体利益和国家利益的活动
换热器施工方案班级：安装1101班 姓名：段洪章 学号：21 1.编制依据 [1]《石油化工换热设备施工及验收规范》SH/T3532-2005 [2]《石油化工设备和管道涂料防腐蚀技术规范》SH3022-1999 [3]《管壳式换热器防腐涂层施工技术条件》70BJ013-2005 [4]《管壳式换热器》GB151-1999 [5]《石油化工施工安全技术规程》SH3505-1999 [6]《钢制卧式容器》JB/T4731-2005 2主要工程量一览表
3技术交底 施工前，技术员必须组织施工班组人员进行技术交底，未进行技术交底不准施工。技术交底必须做到交底到每个施工工人，使所有施工人员都了解施工技术和质量要求，清楚施工工艺 4施工准备 熟悉图纸，编写施工技术措施，对施工人员进行技术交底。
做好施工机具、量具、手段用料及消耗材料的准备工作。 5设备验收 1).到货设备应具备下列技术文件和资料: a.产品合格证书; b.产品技术特性表，应包括设计压力、试验压力、设计温度、工作介质、试验介质、换热面积、设备重量、设备类别及特殊要求； c.产品质量证明书，应包括下列内容： （1）主要受压元件材料的化学成分、力学性能及标准规定的复验项目的复验值；（2）无损检测及焊接质量的检查报告（包括超过两次返修的记录） （3）通球记录； （4）奥氏体不锈钢设备的晶间腐蚀试验报告（设计有要求时） （5）设备热处理报告（包括时间——温度记录曲线）； （6）外观及几何尺寸检查报告； （7）压力试验和致密性试验报告。 d.设备制造竣工图。 2).设备开箱检验应按照装箱单和竣工图清点验收下列各项:
湖南瑞源石化股份有限公司换热器检修方案 编制： 审核： 批准： 会签： 安全： 湖南瑞源石化股份有限公司二〇一四年月日
一、概述 本公司于2014年3月中旬进行停工检修，在这次检修过程中，本装置内的所有换热器进行抽芯检修。因此大修换热器的数量较多、体积较大、检修的设备重量较重，检修时间紧，并需高度交叉作业，为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。 二、编制依据 《炼油厂换热器维护检修规程》SY21003-73； 《石油化工施工安全技术规程》SH3505－99； 《化工工程建设起重施工规范》HGJ50201-2001； 《瑞源石化股份有限公司2014大修计划》 三、检修准备 1检修前，应根据检修计划会同保运单位相关主管人员一起到现场最终确定检修工作内容和计划工作量，熟悉现场的每一项检修内容的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。 2 根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设脚 手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。 3 要求保运单位准备好检修所需的检修施工机具和材料。 4 检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、技术 要求、质量标准和时间要求。 5提前3天把螺栓螺纹喷涂松动剂或柴油等，以防检修拆卸时锈死。 四、施工步骤 1 对检修换热器进行搭设脚手架，拆除相关管线保温，拆除时应保持其完整，拆下的保温结构要编号，要保存好，便于恢复时使用。 2 工艺组对即将检修的换热器进行退料处理，直到采样合格。 3 联系保运单位人员带检修工具及吊车到现场，同时监护人员开具设备作业检修票到现场并让检修人员签字确认。 4 由监护人员监护并指导检修人员将换热器循环水管线进行断开及相关管线断开，必要的地方需要加盲板。 5 检修人员拆卸换热器管箱螺栓，然后由葫芦将管箱吊下，拆下的螺栓要保管好并标记，管箱要放支垫固定牢固。 6 开具吊车作业票及用电作业票，并由监护人员签字。 7 用吊车将抽芯机调至与换热器平行的地方，将抽芯机与换热器对正。然后用钢丝绳将换热器管束的耳朵与抽芯机相连。用抽芯机将换热器管束抽出。将抽芯机放置指定位置后，
目录 一、工程概况 (3) 二、编制依据 (3) 三、清洗工程要求及验收标准 (4) 四、清洗流程及要求 (6) 清洗工艺流程 (6) 五、施工准备 (9) 六、换热器的循环化学清洗施工 (9) 七、换热器洁净清洗步骤 (12) 洁净清洗工程施工 (12) 八、换热器清洗流程图 (13) 九、工程施工机具及配套公用 (13) 9.1、配套公用： (13) 9.2、化学清洗机具及仪器 (14) 9.3、临时措施 (15) 十、冲洗，清洗，脱脂，钝化的药剂配比 (15) 10.1、脱脂剂主要配方 (15) 10.2、清洗钝化剂主要配方 (16) 附件1清洗废液处理方法： (16) 附件3、化学清洗安全及组织措施： (17) 附件4、施工过程管理： (18) 1、组织结构图： (18) 2、项目主要管理人员配置表 (20) 3、施工进度： (20) 4、交工、验收 (20) 附件5、验收表格： (21)
一、工程概况 本方案针对新疆伊犁PVC项目现状制定的，PVC工业生产中工艺设备的高纯物料系统，是PVC生产工艺系统核心部分的工程施工，对工艺设备的要求都很高，现场安装施工的工机具配备以及人员的作业技能和施工作业过程都要求具有很高的专业性。需要加强对该系统工艺设备的清洗，通过规的施工控制，满足工艺标准和设计要求。 PVC工业生产中工艺设备的洁净度要求极高，安装工作中所 完成的工艺设备的清洗洁净，直接影响全工艺系统是否能生产出 达标的产品。某些不洁净物残留在工艺系统中，甚至会造成较长 时间也无法生产出合格产品的恶果，并形成安全隐患。使工艺管 道系统表面达到洁净要求，所以，特别油脂、金属氧化物等污物 对其的影响很大，简单清扫处理已无法满足清洁要求； 二、编制依据 1、GB50106《炼油化工企业设计防火规定》 2、GB8978-1996 《污水综合排放标准》 3、GB 8923《涂装前钢材表面锈蚀等级和除锈等级》 4、HG20202-2000《脱脂工程施工验收及验收规》 5、HG/T2387-2008《工业设备化学清洗质量标准》 6、HGS-1526《冷却水化学处理标准腐蚀试片技术条件》 7、SJ20893-2003《不锈钢酸洗与钝化规》 8、HB5292-84《不锈钢酸洗钝化质量检验》 9、JB/T6896-93《空气分离设备表面清洁度》
高低压螺纹锁紧环换热 器检修规程 The document was finally revised on 2021
高低压螺纹锁紧环换热器检修规程 1 主题内容和适用范围 主题内容 本篇规程了高低压螺纹锁紧环换热器检修程序、注意事项及标准等内容。 适用范围 本篇规程适用于： 高压走管程，低压走壳程的高低压螺纹锁紧环换热器的检修 2 编写修订依据 GB150-2011 《压力容器》 GB151-1999 《管壳式换热器》 《固定式压力容器安全技术监察规程》 NB/T47014-2011 《承压设备焊接工艺评定》 NB/T47015-20011 《压力容器焊接规程》 JB/T4730-2005 《承压设备无损检测》 《管壳程换热器维修检修规程》 SHS01009-2004 换热器制造技术条件 高低压螺纹锁紧环换热器图纸 3 概述 换热器结构说明 高低压的螺纹锁紧式换热器，其结构比较复杂，安装精度要求较高，工艺条件比较苛刻；同时对其拆装、检修作业也有相当特殊的要求。管程：采用紧固压紧螺栓，经顶销、压环及密封盘，将压力传递到密封盘垫片（管程垫片）而达到密封效果；壳程：采用把紧双头螺柱达到密封效果。
4．设备检修所需备件及检修工装汇总： 管箱密封垫片:1件 分程箱垫片：1件 2．螺纹锁紧环拆卸工装：1套，包括：连接板、连接螺栓螺母及配重；3．密封盘装配杆：1套 5．设备检修前准备工作 设备检修所用工具清单汇总如下：
27 渗透检测工具套 5 28 砂轮机φ100 台 2 带砂轮片、抛光片若干 29 铆工手套双20 30 口罩盒 1 31 专用油污清洗剂袋 2 检修前的准备： 正式检修时，提前对螺纹锁紧环注油孔浇注润滑油，便于检修时拆卸螺纹锁紧环。 6 螺纹锁紧环换热器的拆卸 1.对要拆检的螺纹锁紧环换热器先停车、卸压；待设备温度冷却至160℃以下时，进行浇注润滑油； 2.拆除螺纹锁紧环上压紧螺栓； .提前12小时对所拆压紧螺栓涂螺栓松动剂； .松开所有的压紧螺栓，卸下后用煤油清洗除锈后，放在指定的位置并保管好； 3.按下图所示组装螺纹锁紧环拆卸工装； .安装管箱压盖螺栓； .螺纹锁紧环拆卸工装组装好后，用吊车吊起螺纹锁紧环拆卸工装，再用导链调 整找正，并与螺纹锁紧环、压盖把好固定螺栓； .根据螺纹锁紧环、压盖、压环等重量，计算出螺纹锁紧环旋出工装所需的配重，并把好配重，如下图所示：
1. 概述 本次抢修换热器的体积较大、检修的设备重量较重，检修时间紧，并需高度交叉作业，为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。 2. 编制依据 《石油化工换热器设备施工及验收规范》SH3532-95 《石油化工施工安全技术规程》SH3505-1999 《管壳式换热器》GB151-1999 3. 检修准备 3.1 检修前，应根据检修计划会同车间主管人员一起到现场最终确定检修工作内容和计 划工作量，熟悉现场的每一项检修内容的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。 3.2 根据计划工作内容编制详细的检修方案，并报机动部、车间和有关部门批准。同 时，根据工作量合理组织人员和机具，排出检修计划进度表，要每一项检修内容具体落实到班组或个人。 3.3 根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设 脚手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。 3.4 准备好检修所需的检修施工机具和材料，逐一落实检修所需材料的到货情况、数量 及到货时间，认真做好到货材料、配件的检验和保管。 3.5 检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、 技术要求、质量标准和时间要求。 4. 检修程序 4.1 换热器结构形式 这次检修的换热器类型是浮头式换热器等。 4.2 检修程序 换热器的检修程序按其结构形式分为：浮头式换热器检修程序（壳程压力高 于/ 低于管程压力）； 5. 检修要求 5.1 保温、保冷拆除换热器置换、蒸馏合格后，经车间允许方可进行换热器的检修。检
xxxxxxxx有限公司 列管式换热器 维修施工方案 编制： 审核： 批准： 施工单位（章）：xxxxxx有限公司 施工项目：列管式换热器更换管束 日期：2016年10月10日
目录 一、编制说明—————————————————————— 3 二、编制依据—————————————————————— 3 三、容器概况——————————————————————3 四、设备维修前准备工作————————————————— 4 五、施工过程—————————————————————— 4 六、质量保证措施———————————————————— 6 七、施工组织机构与管理—————————————————8 八、施工安全注意事项——————————————————8 九、工器具、低耗一览表—————————————————8
一、编制说明 现有6台强列管式换热器，换热管因腐蚀磨损产生泄漏需要更换。根据实际情况，拟对6台强制湍流换热器进行更换管束修理工作，为保证压力容器修理工作的顺利进行，特编制此方案。 二、编制依据 1．TSG R0004-2009《固定式压力容器安全技术监察规程》 2．GB 150.1~150.4-2011《压力容器》 3．GB/T151-2014《热交换器》 4．NB/T 47015-2011《压力容器焊接规程》 5．设计单位提供的维修改造图纸 6．原《压力容器产品质量证明书》、竣工图 三、容器概况 3.1压力容器产品数据表（共6台） （1）
（2） （3）
（4） （5）
（6） 四、设备维修前准备工作 在经该压力容器原设计单位或具有设计资质单位书面同意后，办理特种设备维修告知。根据施工图纸，确定维修方案。制定焊接工艺规程。 五、施工过程
*****各换热站维修工程 施 工 方 案 *********分公司 -11-5 一、工程概况:
本工程主要工作内容包括: A-***换热站 B-**换热站 C-****换热站 二、程质量标准 合格率100%
三、施工步骤 验收检修所需材料→准备使用工具→关闭进出水阀门→加装控制阀门→管道维修设备维修或更换→自检→验收 四、施工方法: 管道安装技术措施 1、材料检验与验收 ( 1) 材料检验验收 a、所有管道组成件材料均应符合规范及设计(或本方案) 要求。每种、每批材料均应有相应的合格质量证明书。 b 、各种钢制管材、管件, 表面应平滑、光洁, 不得有裂纹、缩孔、夹渣、折叠、重皮等缺陷, 其锈蚀或凹陷程度不应超过其壁厚的负偏差。陶瓷复合管内衬陶瓷不得有裂纹缺损等现象。 c、所有主要材料(含主要辅材)均须及时向监理报验, 监理审批后方可使用。 2、钢管道安装 ( 1) 、钢管下料切割利坡口的加工采用氧—乙炔焰或砂轮切割机, 焊条型号根据管道钢材材质选用合适型号, 焊接方法采用手工电弧焊。 ( 2) 、钢管安装顺序: 先大管后小管, 并行管道同时进行。安装时, 为避免破坏防腐层, 一般采用软吊带或采取相应的保护措施。 ( 3) 、连接管口管端切口应平整, 端面应垂直其轴线, 壁厚 T>6mm时应开设V型坡口。 ( 4) 、钢管的组对和焊接尽可能在地面上进行, 并应有人监护。
( 5) 、管道焊接时, 管内应防止穿堂风。 ( 6) 、每焊缝在焊完后立即除去渣皮和飞溅, 并将焊缝表面清理干净。 ( 7) 、焊缝的余高应小于或等于1+0．2amm(a为焊缝宽度)。 ( 8) 、管子或管件对接焊缝组对时, 内壁应齐平, 内壁错边量不宜超过管壁厚的10％, 且不大于2mm。 ( 9) 、焊缝的外观不允许有裂缝、气孔、夹缝、熔合性飞溅、咬边深度不得大于0.5mm, 咬肉长度小于焊缝长度的1%, 且小于100mm。外观质量不得低于Ⅳ级。 ( 10) 管道坡度≥2‰。 ( 11) 管道除锈时, 采用角向磨光机作业, 除锈标准ST3级。除锈后, 管道表面应无飞溅、熔渣、油污等杂物, 并露出金属光泽。 管道防腐: 1、根据图纸要求采用两遍底漆、两遍面漆防腐。 2、涂漆前管子表面应清除油垢、灰渣、铁锈、氧化铁皮等。管道按甲方供新管进行机械除锈。 3、涂刷时, 层间纵横交错, 每层往复进行。涂漆的时间间隔应符合涂料的技术要求, 漆膜厚度符合设计要求。漆膜在干燥过程中, 应保持周围环境清洁, 防止漆膜表面受污。 4、管道防腐应在转胎上进行, 两端预留150-250mm不做防腐, 以免焊接时难以清根, 影响焊接质量, 待安装、试压后补作。 5、防腐的油漆施工根据现场条件采用刷涂的方式。
北海汇宏粉煤灰综合利用项目二厂 分解系统（前100万吨）、煤气站系统等 建筑安装工程 管板式换热器吊装安装 施工方案 批准： 审核： 编制： 山西省工业设备安装有限公司 北海汇宏粉煤灰项目部 2015年7月
目录 一、工程概况 (3) 二、编制依据 (4) 三、施工准备 (4) 四、吊装作业 (5) 五、设备安装 (6) 六、安全保证措施 (9) 七、安全管理体系图： (10) 八、主要危害源及控制办法 (10)
一、工程概况 1.1工程简介 本方案适用于种子分解车间7台、精液热交换车间9台管板式换热器设备吊装，该设备均安装在±0.000基础平面上。考虑到精液热交换车间板式换热器重量轻、安装跨度大且均匀布置在车间的特点。因此，板式换热器选择在柱1西侧吊装，板式换热器（S-2）3台设备中心距离1#柱中心为3米，重量为6t，使用25吨汽车吊吊装。板式换热器（S-1）6台设备中心距离1#柱中心为19米，重量为8t，使用100吨汽车吊吊装。 1.2 设备主要参数： 设备位号设备名称规格重量（t）安装标高（m）备注 Ee301AB 板式换热器F=300㎡ 6 +0.200 立式 Ee301C 板式换热器F=600㎡8 +0.200 立式 S-31 管式热交换器F=124㎡21 +0.200 立式 S-26 宽流道板式换热器F=340㎡ 6 +0.200 卧式 建设单位：滨州北海汇宏新材料有限公司 监理单位：山东同力建设项目管理有限公司 施工单位：山西省工业设备安装有限公司 设计单位：东北大学设计研究院（有限公司）
二、编制依据 1.1 施工合同 1.2 管板式换热器设备平面布置图、设备基础平面布置图 1.3 设备管口方位图 1.4 《化工工程建设起重施工规范》 HGJ201-83 1.5 《机械设备安装工程施工及验收通用规范》 GB/T50231-2011 三、施工准备 1、吊装前准备和吊装条件 1.1施工前技术准备工作 施工前应由技术专工和技术员根据现场实际情况、设备外形尺寸、运输方式等确定吊装方案。施工前吊装人员应熟悉方案，并了解整个吊装过程，然后由技术员进行安全、技术交底。 1.2吊装人员、机具准备 主要施工机具 序号机械名称型号单位数量备注 1 25吨汽车吊台 1 2 100吨汽车吊台 1 3 钢丝绳15米Φ30 对 2 3 装载机台 1 用于平整道路 4 吊装卡环5吨个 4
1. 概述 华星石化4月份底E401/2抢修。本次抢修换热器的体积较大、检修的设备重量较重，检修时间紧，并需高度交叉作业，为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。 2. 编制依据 《石油化工换热器设备施工及验收规范》SH3532-95 《石油化工施工安全技术规程》SH3505-1999 《管壳式换热器》GB151-1999 3. 检修准备 3.1检修前，应根据检修计划会同车间主管人员一起到现场最终确定检修工作内容 和计划工作量，熟悉现场的每一项检修内容的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。 3.2根据计划工作内容编制详细的检修方案，并报机动部、车间和有关部门批准。 同时，根据工作量合理组织人员和机具，排出检修计划进度表，要每一项检修内容具体落实到班组或个人。 3.3根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需 要搭设脚手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。 3.4 准备好检修所需的检修施工机具和材料，逐一落实检修所需材料的到货情况、 数量及到货时间，认真做好到货材料、配件的检验和保管。 3.5 检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内 容、技术要求、质量标准和时间要求。 4. 检修程序 4.1换热器结构形式 这次检修的换热器类型是浮头式换热器等。 4.2 检修程序 换热器的检修程序按其结构形式分为：浮头式换热器检修程序（壳程压力高于/低于管程压力）； 浮头式换热器检修程序浮头式换热器检修程
5. 检修要求 5.1 保温、保冷拆除 换热器置换、蒸馏合格后，经车间允许方可进行换热器的检修。检修前，应按规定办理有关的票证，并按方案要求进行检修施工。 换热器封头及连接管道的保温、保冷应提前进行拆除，拆除时应保持其完整，拆下的保温、保冷结构要编号，要保存好，便于恢复时使用。 5.2 管箱拆下
江苏中能硅业科技发展有限公司 多晶硅项目检维护工程 一分厂E-601A04检修 换热器抽芯拆除安装施工方案 建设单位审批：（安全部）建设单位审批：（机动部）建设单位审核：（分厂）施工单位审批： 施工单位审核： 施工单位编制： 中国化学工程第六建设有限公司 二〇一五年四月
目录 1.工程概况 (3) 2.编制依据 (3) 3.检修准备 (3) 4.主要的施工方法及施工程序 (3) 5.检修的要求 (4) 6.质量保证措施 (7) 7.HSE安全技术措施 (7) 8.风险评估 (8) 9.检修人员需用计划 (8) 10.检修需用机具一览表 (8) 11.文明施工措施 (9)
1. 工程概况 江苏中能硅业一分厂换热器检修。本次检修换热器共1台、位号E-601A04，属U型换热器，芯重约8吨。为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。2. 编制依据 《石油化工换热器设备施工及验收规范》SH3532-95 《石油化工施工安全技术规程》SH3505-1999 《管壳式换热器》GB151-1999 3. 检修准备 3.1检修前，应根据检修计划会同中能相关人员一起到现场最终确定检修工作内容和计划工 作量，熟悉现场的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。 3.2根据计划工作内容编制详细的检修方案，并报机动部、分厂和有关部门批准。同时，根 据工作量合理组织人员和机具，排出检修计划进度表，要每一项检修内容具体落实到班组或个人。 3.3根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设脚 工字钢管束支架，脚手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。 3.4 准备好检修所需的检修施工机具和材料，逐一落实检修所需材料的材料、配件的检验 和保管。 3.5 检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、技 术要求、质量标准和时间要求。 3.6检修前确保置换干净。 4. 主要的施工方法及施工程序 4.1．由施工计划安排决定换热器的抽芯和回装均采用吊车，倒链，加人力完成。保温拆除后，一台吊车和倒链配合拆除换热器封头。拆除后，另一台吊车，加之滑轮，对准管束中心，将吊车纵向的力变为横向的力，将管束慢慢抽出，人站在做好的脚手架上控制芯的平衡，另一台吊车确保将抽出的管束吊起，方便抽芯顺利完成。新管束的回装还是吊车，倒链加人力配合完成。 4.2换热器结构形式 这次检修的换热器类型为U形管式换热器 4.3 检修程序
换热器维护检修规程目录 1 总则 1.1 适用范围 1.2 结构简述 2 完好标准 2.1 零、部件 2.2 运行性能 2.3 技术资料 2.4 设备及环境 3 设备的维护 3.1 日常维护 3.2 定期检查内容 3.3 常见故障处理方法 4 检修周期和检修内容 4.1 检修周期 4.2 检修内容 5 检修方法与质量标准 5.1 管壳式换热器 5.2 平板式换热器 5.3 螺旋板式换热器 6试车与验收 6.1 试车前的准备工作 6.2 试车 6.3 验收 7 维护检修安全注意事项 7.1 维护安全注意事项 7.2检修安全注意事项 7.3 试车安全注意事项
1 总则 1.1 适用范围 本规程适用于化工企业中设计压力不大于6.4MPa、设计温度大于-20℃、小于520℃的管壳式、平板式和螺旋板式换热器的维护和检修 1.2 结构简述 1.2.1 管壳式换热器(包括固定管板式、浮头式、U型管式和填料函式)主要由外壳、管板、管束、顶盖（封头）等部件构成。固定管板式换热器的两端管板与壳体焊接相连，为减小温差引起的热应力有时在壳体上设有膨胀节。浮头式换热器的一端管板固定在壳体与管箱之间，另一端管板可以在壳体内自由移动。U型管式换热器的换热管弯成U型，两端固定在同一管板上，管束可以自由伸缩。填函式换热器的一端管板固定，另一端填函密封可以自由伸缩。 1.2.2 平板式换热器主要由换热板片、密封垫片、固定封头、活动封头（头盖）、夹紧螺栓、挂架等组成，换热片上有不同形状的波纹；密封材料大多采用天然橡胶和合成橡胶。 1.2.3 螺旋板式换热器主要由外壳螺旋体、密封件及进出口等四部分组成。螺旋体是用两片平行的钢板卷制而成，它具有两个介质通过的矩形通道。根据通道布置的不同，螺旋板式换热器又分为三种形式：Ⅰ型，主要特点是螺旋通道的两端全部垫入密封条后焊接密封；Ⅱ型，特点是螺旋通道两端面交错焊死；Ⅲ型，特点是一个通道的两端全焊死，另一个通道的两端全敞开。 2 完好标准 2.1 零、部件 2.1.1 换热器的零、部件及附件完整齐全，壳体、管程、板片、封头的冲蚀、腐蚀在允许范围内，管束的堵管数不超过管束总数的10%，隔板、板片、折流板、防冲板等无严重的扭曲变形。 2.1.2 仪表、计器和各种安全装置齐全，完整，灵敏，准确。 2.1.3 基础、机座完好，无倾斜、下沉、裂纹等现象。 2.1.4 各部连接螺栓、地脚螺栓紧固整齐、无锈蚀，符合技术要求。 2.1.5 管道、管件、阀门、管架等安装合理、牢固完整、标志分明、符合要求。 2.1.6 换热器壳程、管程及外管焊接质量均符合技术要求。 2.1.7 防腐、保温设施完整有效，符合技术要求。 2.2 运行性能
高低压螺纹锁紧环换热器检修规程 1 主题内容和适用范围 1.1 主题内容 本篇规程了高低压螺纹锁紧环换热器检修程序、注意事项及标准等内容。 1.2 适用范围 本篇规程适用于： 高压走管程，低压走壳程的高低压螺纹锁紧环换热器的检修 2 编写修订依据 2.1 GB150-2011 《压力容器》 2.2 GB151-1999 《管壳式换热器》 2.3 《固定式压力容器安全技术监察规程》 2.4 NB/T47014-2011 《承压设备焊接工艺评定》 2.5 NB/T47015-20011 《压力容器焊接规程》 2.6 JB/T4730-2005 《承压设备无损检测》 2.7 《管壳程换热器维修检修规程》 SHS01009-2004 2.8 换热器制造技术条件 2.9 高低压螺纹锁紧环换热器图纸 3 概述 3.1换热器结构说明 高低压的螺纹锁紧式换热器，其结构比较复杂，安装精度要求较高，工艺条件比较苛刻；同时对其拆装、检修作业也有相当特殊的要求。管程：采用紧固压紧螺栓，经顶销、压环及密封盘，将压力传递到密封盘垫片（管程垫片）而达到密封效果；壳程：采用把紧双头螺柱达到密封效果。 4．设备检修所需备件及检修工装汇总： 4.1管箱密封垫片:1件 4.2分程箱垫片：1件 2．螺纹锁紧环拆卸工装：1套，包括：连接板、连接螺栓螺母及配重； 3．密封盘装配杆：1套 5．设备检修前准备工作
检修前的准备：5.2 正式检修时，提前对螺纹锁紧环注油孔浇注润滑油，便于检修时拆卸螺纹锁紧环。 螺纹锁紧环换热器的拆卸6 进行160℃以下时，1.对要拆检的螺纹锁紧环换热器先停车、卸压；待设备温度冷却至浇注润滑油；拆除螺纹锁紧环上压紧螺栓；2. 小时对所拆压紧螺栓涂螺栓松动剂；提前122.1. 2.2.松开所有的压紧螺栓，卸下后用煤油清洗除锈后，放在指定的位置并保管好；按下图所示组装螺纹锁紧环拆卸工装；3.
换热器施工方案 班级：安装1101班姓名：段洪章 学号：21
1.编制依据 [1]《石油化工换热设备施工及验收规范》 SH/T3532-2005 [2]《石油化工设备和管道涂料防腐蚀技术规范》 SH3022-1999 [3]《管壳式换热器防腐涂层施工技术条件》 70BJ013-2005 [4]《管壳式换热器》 GB151-1999 [5]《石油化工施工安全技术规程》 SH3505-1999 [6]《钢制卧式容器》 JB/T4731-2005 2主要工程量一览表
3技术交底 施工前，技术员必须组织施工班组人员进行技术交底，未进行技术交底不准施工。技术交底必须做到交底到每个施工工人，使所有施工人员都了解施工技术和质量要求，清楚施工工艺 4施工准备 熟悉图纸，编写施工技术措施，对施工人员进行技术交底。 做好施工机具、量具、手段用料及消耗材料的准备工作。 5设备验收 1).到货设备应具备下列技术文件和资料: a.产品合格证书; b.产品技术特性表，应包括设计压力、试验压力、设计温度、工作介质、试验介质、换热面积、设备重量、设备类别及特殊要求； c.产品质量证明书，应包括下列内容： （1）主要受压元件材料的化学成分、力学性能及标准规定的复验项目的复验值；（2）无损检测及焊接质量的检查报告（包括超过两次返修的记录） （3）通球记录； （4）奥氏体不锈钢设备的晶间腐蚀试验报告（设计有要求时） （5）设备热处理报告（包括时间——温度记录曲线）； （6）外观及几何尺寸检查报告； （7）压力试验和致密性试验报告。 d.设备制造竣工图。
2).设备开箱检验应按照装箱单和竣工图清点验收下列各项: a.清点箱数、箱号及检查包装情况； b.核对设备名称、型号及规格； c.检查接管的规格、方位及数量； d.核对设备备件、附件的规格尺寸、型号及数量； e.检查表面损伤、变形及锈蚀情况； 3) .设备开箱检验应在有关单位参加下进行,检验结果应签字认可; 6设备保管 1).设备和备件、附件及技术文件等验收后应清点登记，并妥善保管； 2).换热设备存放地点应设在地势较高、易排水、道路畅通的场所； 3).在露天存放的换热设备应用不透明的覆盖物遮盖，所有管口必须封闭； 4).不锈钢换热设备的壳体、管束及板片等不得与碳钢设备及碳钢材料接触混放； 5).采用氮封或其它惰性气体密封换热设备应保持气封的压力；脱脂后的设备应防止油脂等有机物的污染。 7设备基础中间交接 1). 设备安装前应对基础及预制构件进行中间交接，交方应提供基础标高和纵横向中心线标记； 2). 设备安装前,应对基础进行检查,并符合下列规定: a.混凝土基础的外形尺寸、坐标、位置及预埋件应符合设计图样的要求； b.混凝土基础的允许偏差应符合下表的规定： 混凝土基础的允许偏差
丙烯腈装置2011年检修环保方案 一、总则： 2011年丙烯腈装置检修计划历时14天，主要以装置换热器高压水清洗。在停工、检修、自检以及开工的过程中将产生“废水、废气、废渣”等污染环境的废弃物，如果排放的废弃物失去控制，将对环境造成污染。为了减少污染物排放，避免发生环境污染事故，保证良好的检修环境，车间专门制定丙烯腈车间2011年检修环保方案，保证实现停工、检修、开工全过程“三废”（废水、废气、废渣）无污染处理，废弃物合格处置率达到100%，实现本次绿色检修的环保目标。 二、目标： 实现停工、检修、开工过程中“三废”（废水、废气、废渣）合格处置率达到100%。 三、适用范围： 适用于2011年丙烯腈装置停工、检修、开工过程中的环境保护工作。 四、组织机构、分工及职责
五、具体环保措施 （一）、废水部分： 1、装置停工时，精制系统各塔、罐不合格物料尽量通过倒空线送入V-301罐，待装置开工后进入系统回炼，减少物料损失。 2、装置停工处理进行系统水洗时，第一、二遍水冲洗物料送到V-304罐，通过F-301进行焚烧。装置水洗结束后，清洗水经分析合格（CN-≤ 5 mg/l，COD≤900 mg/l，油≤12 mg/l，AN≤100 mg/l， PH 6～9）办理废
水排放作业票后，方可排入11#线，否则，送入V-304罐。 3、装置停工大循环碱洗时，所有物料尽量倒空进入V-304罐到F-301进行焚烧。 4、装置检修过程中，部分设备进行高压清洗时，清洗水化验分析合格并办理废水排放作业票后排入11#线。 5、在装置停工处理及检修期间，严禁向10#线排放任何物料。 6、在装置停开工期间，设备更换的润滑油脂都需进行回收处理。漏洒在地面的润滑油脂及物料，不能用水冲入10#线、11#线中。 7、停工时将残余丙烯送丁辛醇火炬焚烧；残余氨用水吸收，吸收氨水由分厂协调送到厂外处理。 8、在装置开工时，所有设备必须气密合格后，才能投用，以减少设备泄漏造成的环境污染。 （二）废气部分： 1、在装置停开工期间，要控制吸收塔吸收水温度不能超高，确保塔吸收效果，保证吸收塔顶尾气排放合格。 2、在装置停开工期间，F-301焚烧废水量较大，要严格控制F-301炉温在工艺卡片范围内，保证废水完全燃烧，避免产生有害烟气。 3、严格控制装置内各容器、罐温度压力，不能超温、超压，防止冒罐发生。打开成品罐喷淋，尽量减少各罐经呼吸阀排放气体。 4、在装置停工时，要保证系统置换处理，并经化验测氧、测氰合格后，才能打开设备人孔。 （三）废渣部分： 1、在停工期间，V-304、V-306罐中物料要吃空。在清理罐时，清理
浮头式换热器检修施工方案 装置名称：炼油厂二套常减压装置 设备名称：原油-二级减二线(Ⅱ)换热器 设备位号：E2118B 工作令号：D05-150680 编制： 审核： 会签： 审批： 二○一五年九月二十日
目录 一、项目名称、概况 二、检修内容 三、施工验收标准、质量管理程序文件 四、施工组织及HSE、质量控制体系 五、主要施工工器具 六、施工方法和步骤 七、关键质量控制点及质量验收指标 八、人员配备及相关资质要求 九、检验仪器设备清单 十、HSE措施和注意事项 十一、施工网络进度、施工平面图 十二、备品备件表 十三、检修施工危害分析记录表 十四、检修施工作业环境因素表 十五、应急措施
一、项目名称、概况 1、设备简介 （1）设备名称：原油-二级减二线(Ⅱ)换热器 （2）设备位号：E2118B （3）设备型号：浮头式换热器 （4）设备参数： 2、概况 E2118B原油-二级减二线(Ⅱ)换热器是炼油厂二常装置的一台浮头式换热设备，装置经过一个生产周期的运行后计划于今年10月份进行停车消缺，进行相应抽芯检修及配合容检等。 二、检修内容 1、拆装换热器保温层。 2、拆装设备进出口管道。 3、管箱、外头盖、浮头盖拆装。 4、换热器抽芯。
5、管束抽芯、配合清理容检。 6、检查、修理管箱、浮头盖、外头盖及内附件、接管及其法兰密封面，并更换全部垫片。 7、壳程、管程试压消漏3遍。 8、更换部分紧固件附件复位。 9、壳体保温修补及防腐。 10、设备与管线连接、系统气密。 三、施工验收标准、质量管理程序文件 1、TSG R0004-2009 《固定式压力容器安全技术监察规程》 2、GB 150.1～150.4-2011 《压力容器》 3、GB 151-1999 《管壳式换热器》 4、SHS 01009-2004 《管壳式换热器维护检修规程》 5、SHS 01004-2004 《压力容器维护检修规程》 6、SH/T3542-2007 《石油化工静设备安装工程施工技术规程》 7、SH 3501-2011 《石油化工剧毒、可燃介质管道工程施工及验收规范》 8、GB 50235-2010 《工业金属管道工程施工及验收规范》 9、SH/T 3536-2011 《化工工程建设起重施工规范》 10、S H 3505-1999 《石油化工施工安全技术规程》 11、Q/YPMC-M01-2012 《质量手册》 12、Q/YPMC-QP01～33-2012 所有相关程序文件和管理制度 四、施工组织及HSE、质量控制体系 1、施工组织 2、质量保证体系
换热器安装施工方案 Prepared on 22 November 2020
换热器安装施工方案 一、依据： 二、施工工艺程序： 三、方法 1、施工准备： 2、设备基础验收及处理： 3、垫铁的选用及安装要求： 4、设备及其附件检查； 5、设备安装： 四、安装质量控制点： 一、依据： 《石油化工换热器设备施工及验收规范》 SH3532-95 《中低压化工设备施工与验收规范》HGJ209-83 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《石油化工施工安全规程》SH3505-99 换热器设备装配图；业主提供的施工程序文件； 二、施工工艺程序： 三、方法： 1、施工准备： 1-1、施工现场的“三通一平”已具备，设备基础已中交合格； 1-2、施工方案已编制，并已审批； 1-3、施工所需的机具、人员已经到位；
1-4、所有用于测量的仪器已进行校核，并在使用合格周期内。 2、设备基础验收及处理： 2-1、设备安装前，应对基础进行检查，混凝土基础的外形尺寸、坐标位置及预埋件，应符合设计图样的要求； 2-2、混凝土基础的允许偏差，应符合下列要求： 2-3、预埋地脚螺栓的螺纹，应无损坏、锈蚀，且有保护措施； 2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓，应符合设计图样的要求； 2-5、预埋板表面应光滑平整，不得有挂渣、飞溅及油污。水平度偏差不得大于2mm/m。基础抹面不应高出预埋板的上表面。 2-6、换热器安装后利用垫铁进行找正，因此在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其水平度允许偏差为2mm/m 3、垫铁的选用及安装要求：
换热器安装施工方案 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
换热器安装施工方案 【关键词】换热器安装 【论文摘要】依据：《石油化工换热器设备施工及验收规范》 SH3532-95《中低压化工设备施工与验收规范》HGJ209-83《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《石油化工施工安全规程》SH3505-99换热器设备装配图；业主提供的施工程序文件； 一、依据： 《石油化工换热器设备施工及验收规范》 SH3532-95 《中低压化工设备施工与验收规范》HGJ209-83 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《石油化工施工安全规程》SH3505-99 换热器设备装配图；业主提供的施工程序文件； 二、施工工艺程序： 三、方法： 1、施工准备： 1-1、施工现场的“三通一平”已具备，设备基础已中交合格；
1-2、施工方案已编制，并已审批； 1-3、施工所需的机具、人员已经到位； 1-4、所有用于测量的仪器已进行校核，并在使用合格周期内。 2、设备基础验收及处理： 2-1、设备安装前，应对基础进行检查，混凝土基础的外形尺寸、坐标位置及预埋件，应符合设计图样的要求； 2-2、混凝土基础的允许偏差，应符合下列要求： 2-3、预埋地脚螺栓的螺纹，应无损坏、锈蚀，且有保护措施； 2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓，应符合设计图样的要求； 2-5、预埋板表面应光滑平整，不得有挂渣、飞溅及油污。水平度偏差不得大于2mm/m。基础抹面不应高出预埋板的上表面。 2-6、换热器安装后利用垫铁进行找正，因此在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其水平度允许偏差为2mm/m 3、垫铁的选用及安装要求：

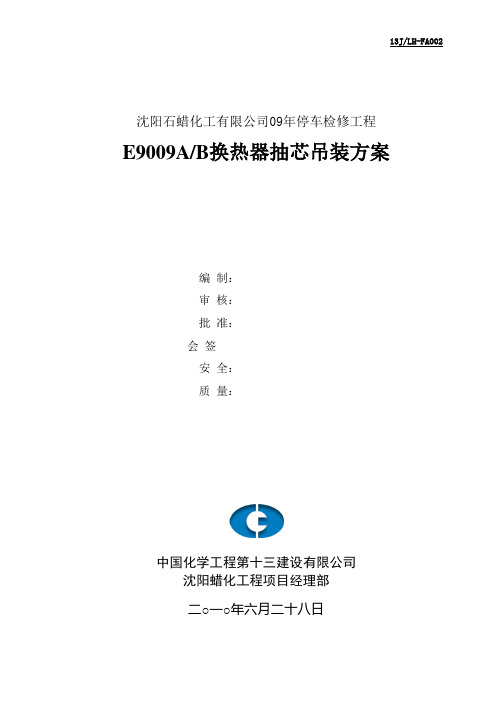

13J/LH-FA002 沈阳石蜡化工有限公司09年停车检修工程 E9009A/B换热器抽芯吊装方案 编制： 审核： 批准： 会签 安全： 质量： 中国化学工程第十三建设有限公司 沈阳蜡化工程项目经理部 二○一○年六月二十八日
