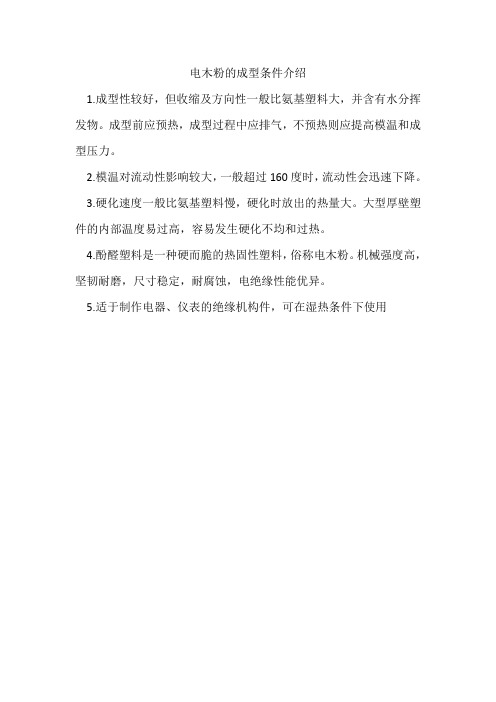

热固性塑料（电木粉PF）注塑成型的特点
热塑性聚合物在成型中基本上是一种形态转化的物理过程。而热固性聚合物在成型中不仅有物理状态的变化，还有化学变化，并且是不可逆的。热固性聚合物在未交联前与热塑性聚合物相似，都是线型聚合物。但热固性聚合物在分子链中带有反应基团或反应活点，成型时分子链通过自带的反应基团的作用或反应活点与交联剂（硬化剂）的作用而发生交联，使线型变成体型结构。对于热固性聚合物的这种交联反应，粘度反映了它的固化程度。
一．影响粘度的因素
在极值之前的一段时间内，聚合物的热固化反应不占优势，由松驰的结晶，粘度随时间的增加而减小。在极值之后，交联固化反应占优势，聚合物相对分子量增大很快，而使粘度增大。
2．热固性塑料的粘度对成型温度的关系：
当成型温度在极值之前时，粘度主要取决于材料的物理变化，即随着温度的升高而减小，在极值之后，粘度因交联固化反应占优势而快速升高。
对于热固性塑料的注射正是利用这一点：在低于极值点的温度下，材料在注射机料筒内达到流动态（粘度低），以便注模；在大于极值点的温度下，材料可在模腔内固化成型。
3．随着剪切速率的增加，物料的粘度会降低，但由于物料的磨擦生热而使交联反应的活化能降低，从而加速了交联固化反应速率，又使物料的粘度迅速增加。
二．成型工艺
1．温度
塑料从料斗进入料筒后，一定要逐步受热塑化，温度分布不宜过分激烈。因为温度的突变，会引起熔料粘度的变化。见图所示热固性塑料在注塑过程中温度对粘
度的变化。注射时，塑料在喷嘴处流速很高，这样因磨擦生热而使塑料温升很快。对射击熔料的温度最好控制在120～130℃，因为这时熔料呈现出最好的流动性，并接近于硬化的“临界塑性”的状态。所以，各段温度的分布见表：
2．压力
一般情况下，注射压力应高一些，压力越高，收缩率越小，其制品的机械强度和电性能都较好。压力越高，流速就越快，产生的磨擦热越多，固化时间就可缩短。但是，注射压力高会引起制品内应力的增加，飞边增多和脱模困难。
注射速度与注射压力正比。它会直接影响充模时熔体的流态，从而影响到制品的质量，见图。
保压压力通常比注射压力要低一些。
3．固化时间随模温的增加而减少，与制品的壁厚成正比，形状复杂的制品需适当延长固化时间。
4．各注塑条件对制品性能的影响见下图：
5．在注塑时，由于热固性塑料是通过缩聚反应或加聚反应等化学方法来实现交联，反应时需放出低分子物，所以需考滤排气的问题。
热固性塑料的注射技术的改进不仅仅与材料和工艺有关，而且要与注射机、注塑模等联系起来，综合考滤热固性注塑的“料、艺、模、机”四方面。
热固性塑料（电木粉PF）注塑成型的特点 热塑性聚合物在成型中基本上是一种形态转化的物理过程。而热固性聚合物在成型中不仅有物理状态的变化，还有化学变化，并且是不可逆的。热固性聚合物在未交联前与热塑性聚合物相似，都是线型聚合物。但热固性聚合物在分子链中带有反应基团或反应活点，成型时分子链通过自带的反应基团的作用或反应活点与交联剂（硬化剂）的作用而发生交联，使线型变成体型结构。对于热固性聚合物的这种交联反应，粘度反映了它的固化程度。 一．影响粘度的因素 在极值之前的一段时间内，聚合物的热固化反应不占优势，由松驰的结晶，粘度随时间的增加而减小。在极值之后，交联固化反应占优势，聚合物相对分子量增大很快，而使粘度增大。 2．热固性塑料的粘度对成型温度的关系： 当成型温度在极值之前时，粘度主要取决于材料的物理变化，即随着温度的升高而减小，在极值之后，粘度因交联固化反应占优势而快速升高。 对于热固性塑料的注射正是利用这一点：在低于极值点的温度下，材料在注射机料筒内达到流动态（粘度低），以便注模；在大于极值点的温度下，材料可在模腔内固化成型。 3．随着剪切速率的增加，物料的粘度会降低，但由于物料的磨擦生热而使交联反应的活化能降低，从而加速了交联固化反应速率，又使物料的粘度迅速增加。 二．成型工艺 1．温度 塑料从料斗进入料筒后，一定要逐步受热塑化，温度分布不宜过分激烈。因为温度的突变，会引起熔料粘度的变化。见图所示热固性塑料在注塑过程中温度对粘
度的变化。注射时，塑料在喷嘴处流速很高，这样因磨擦生热而使塑料温升很快。对射击熔料的温度最好控制在120～130℃，因为这时熔料呈现出最好的流动性，并接近于硬化的“临界塑性”的状态。所以，各段温度的分布见表： 2．压力 一般情况下，注射压力应高一些，压力越高，收缩率越小，其制品的机械强度和电性能都较好。压力越高，流速就越快，产生的磨擦热越多，固化时间就可缩短。但是，注射压力高会引起制品内应力的增加，飞边增多和脱模困难。 注射速度与注射压力正比。它会直接影响充模时熔体的流态，从而影响到制品的质量，见图。 保压压力通常比注射压力要低一些。 3．固化时间随模温的增加而减少，与制品的壁厚成正比，形状复杂的制品需适当延长固化时间。 4．各注塑条件对制品性能的影响见下图： 5．在注塑时，由于热固性塑料是通过缩聚反应或加聚反应等化学方法来实现交联，反应时需放出低分子物，所以需考滤排气的问题。
常用塑胶材料的特性及使用范围 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本 ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计 1.排气
为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。 圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 二、聚乙烯(PE) 优点： 1、柔软、无毒、透明易染色. 2、耐冲击、耐药品，绝缘性佳。 缺点： 1、不易押出、不易贴合 2、热膨胀系数高 4、耐温性差 用途： HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。 LDP E绝缘体、胶管、胶布、胶膜、农用薄膜 最小壁厚0.5mm（LDPE），0.9mm（HDPE）（0.5-7.6ｍｍ一般1.6mm） 收缩率：HDPE 1.5%-3.5%取2% LDPE 1.5%-3%取1.5% 三、聚丙烯(PP) 优点： 1.半透明、刚硬有韧性.抗弯强度高,抗疲劳、抗应力开裂 2.质轻,无毒、无味，耐高温、绝缘性佳。（0.9G/cm3） 缺点 1、在0℃以下易变脆,不易接合;
常见塑料注塑工艺参数表:
常见塑料注塑工艺参数( 2) -06-16 20:02:13| 分类: 个人日记 | 标签: |字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、 PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料, Tg为149～150℃; Tf为215～225℃; 成型温度为250～310℃; 2、热稳定性较好, 并随分子量的增大而提高。但PC高温下遇水易降解, 成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前, PC树脂必须进行充分干燥( 而且应当充分注意防止干燥过的物料再吸湿) 。干燥效果的快速检验法, 是在注塑机上采用”对空
注射”。3、熔体粘度高, 流动性较差, 其流动特性接近于牛顿流体, 熔体粘度受剪切速率影响较小, 而对温度的变化十分敏感, 在适宜的成型加工温度范围内调节加工温度, 能有效地控制PC的粘度。4、由于粘度高, 注射压力较高, 一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品, 为使熔体顺利、及时充模, 注射压力要适当提高至120～150MPa。保压压力为80～100MPa。5、成型时, 冷却固化快, 为延迟物料冷凝, 需控制模温为80～120℃。6、 PC分子主链中有大量苯环, 分子链的刚性大, 注塑中易产生较大的内应力, 使制品开裂或影响制品的尺寸稳定性; ( 在100℃以上作长时间热处理, 它的刚硬性增加, 内应力降低) 。PC的典型干燥曲线台湾奇美典型牌号加工参数: 十、 PA及玻纤增强PA注塑工艺特性与工艺参数设定1、常见品种及其熔点: q 品种: 尼龙-66; 尼龙-610; 尼龙-1010; 尼龙-1212; 尼龙-46尼龙-6; 尼龙-7; 尼龙-9; 尼龙-11; 尼龙-12; 尼龙-66/6、尼龙-66/610; 尼龙-6∕66∕1010; 尼龙-66/6/610q 熔点: 尼龙n系列: 尼龙－6 215～220℃; 尼龙－12为178℃; 尼龙m,n系列: 尼龙－ 46 295 ℃; 尼龙－66 255～265℃; 尼龙－610 215～223℃; 尼龙－1010 200℃; 共缩聚尼龙: 由于分子链的规整性较差, 结晶性和熔点一般较低, 如尼龙－6∕66∕1010的熔点仅为155～175℃, 但其有较好的透明性和弹性。2、熔点高, 熔化范围窄( 约10℃) 。考虑到PA熔点高、热稳定性较差, 故加工温度不宜太高, 一般高于熔点30℃左右即可。3、吸湿性大, 且酰胺基易于高温水解, 引起分子量严重降低; ( 须严格干燥至含水量低于0.05％, 特别是回料使用时更应严格干燥, 必要时可添加”增粘剂”。) 4、熔体粘度低, 表观粘度对温度敏感, 由于熔体的冷却速率快, 要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流, 螺杆头应装有止逆环; 另外, 为防止喷嘴处熔体的”流涎”现象, 应选用自锁式喷嘴。5、注射PA时不需高的注射压力, 一般选取范围为70～100MPa, 一般不超过120MPa。注射速率宜略快些, 这样可防止因冷却速率快而造成波纹及充模不足等问题。6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。7、酰胺基在高温下
常用热固性塑料使用特性 酚醛塑料PF 性能： 1.一般工业电器用：具有良好的可塑性，适用于一般压塑成型，工艺性良好，机电 性能好，光泽性好（如塑11-1，塑11-4，塑18-1，塑19-1） 2.高电绝缘用：适宜于压缩成型，除力学性能良好外，有优良的电绝缘性及耐水性 （如塑14-1，塑14-1T，塑17-1，塑21-1）。产品代号有“T”者表示有抗霉性 3.高频率用：有优良耐水、耐热性、耐高频率性，宜用于湿热带气候条件用（如塑 14-5，塑14-6，塑14-8，塑14-9，塑17-3） 4.耐水、耐热、耐油、耐腐蚀、防湿防霉用：有良好的机电性能外，还有上述各种 性能（如塑11-2，塑11-18） 5.耐冲击用：有高抗拉冲击强度，电绝缘，防湿，防霉，耐水性能（如塑32-1，塑 32-1T，塑32-5） 6.自然防霉，耐湿，耐酸特性及具有高度防湿，防霉，耐高频特性（如塑11-6，塑 35-1） 7.日用品用：有一定机械强度，工艺性好，价格便宜（如塑44-1等） 用途： 1.可用工业电器开关及零件，仪表壳，纺织机械零件，矿灯零件，旋钮灯头，开关， 插座等日用电器零件 2.可作电绝缘性，耐水性要求较高的电器仪表及电讯工业零件，交通电工器材几无 线电零件 3.可作耐高频的短波和超短波电讯器材，高绝缘试验仪器，无线电，雷达，电子管 灯座等电器零件 4.可作要求耐热、耐水、防霉、防腐的各种电器零件，用于船舶，湿热带气候条件 时 5.可用于有金属嵌件的复杂塑件，或用于防震，防湿，防霉场合时作真空管插座， 电磁开关座，蓄电池箱盖，通讯机外壳 6.可作蓄电池零件，人造纤维工业用零件，卫生医药用具，有酸，蒸气侵蚀的工作 条件时零件以及湿度大，频率高、电压高的电器，机械零件 7.可作瓶盖，纽扣等日用品零件 氨基塑料UF，MF 性能： 1.脲—甲醛塑料：着色性好，色泽鲜艳，外观光亮，无特殊气味，不怕电火花，有 灭弧能力，耐热，耐水性比酚醛弱，防霉性良好 2.三聚氰胺—甲醛：有高度抗弧性，介电性，较高耐水，耐热性，硬度高，其它 类似于脲—甲醛 用途： 1.可用日用品，航空及汽车的装饰器材，以及无线电，磁石发电机，点火器，电动 工具，矿用电器等零件 2.可用机电性能要求较高的零件，开关零件，接触器灭弧室和接触器零件，绝缘、防爆 等电器零件
常用塑料特性一览表塑料材料特性 【--培训工作总结】 塑料材料特性工程部培训教材 什麼是塑料？ 塑料是在一定條件下，一類具有可塑性的高分子材料的通稱，一般按照它的熱熔性把它們分成：熱固性塑料和熱塑性塑料。它是世界三大有機高分子材料之一（三大高分子材料是塑料，橡膠，纖維）。 塑料的英文名是plastic，俗稱：塑膠。 塑料的種類繁多，工藝繁多，本材料只介紹一點注塑用的塑料材料。 為什麼有人稱塑料為樹脂？ 人類最早認識的高分子材料都是樹皮割破後流出的液體的提取物，呈粘稠狀，也就是說它是樹中提取的脂。因此，目前仍然有很多人把這種高分子材料叫樹脂。但隨著現代化工工業的發展，現在所
用的高分子材料都是石油化工產品或石油化工的副產品或石油合成 產品。現代的塑料已經不是樹中提取物了，而是石化產品。 塑料的本色和牌號 一般的塑料合成以後，從合成塔出來，都是麵粉狀的粉末，不能用來直接生產產品，這就是人們常說的從樹汁中提取出脂的成份是一樣的，也稱為樹脂，也叫粉料，這是一種純淨的塑料，它流動性差，熱穩定性低，易老化分解，不耐環境老化；因此，人們為了改善以上缺陷，在樹脂粉中加入熱穩定劑，抗老化劑，抗紫外光劑，加入增塑劑增加它的流動性，生產出適應各種加工工藝的，有特殊性能的，不同牌號的塑料品種。所以，同一種塑料品種有很多牌號，如：ABS 就有注塑級的，有擠出級的，有電鍍級的，有高剛性的，有很大柔韌性的，等，這才是目前人們普遍所使用的塑料，它們都經過造粒，都是顆粒料。目一種牌號的塑料，適應目一種工藝，或注塑，或擠出，或壓延，或吸塑等 塑料的分子結構 一般塑料的分子結構，都是線性的高分子鏈或帶支鏈的高分子鏈段，有結晶和非結晶兩種，塑料材料的性能與其結晶性能有很大的關係，與其分子結構有很大的關係，也與其組成的元素有很大的關係，
常用塑料的注塑工艺参数 一、高密度聚乙烯（HDPE） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（210℃） 区3 220～300℃（230℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃） 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁 厚之比为50：1到100：1 熔料温度220～280℃ 料筒恒温220℃ 模具温度20～60℃ 注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）； 一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％ 背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均 注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品 螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低 计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的 残料量2～8mm，取决于计量行程和螺杆直径 预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以 回收率可达到100％回收 收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩） 浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够 机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升 料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀 二、聚丙烯（PP） 料筒温度喂料区30～50℃（50℃） 区1 160～250℃（200℃） 区2 200～300℃（220℃） 区3 220～300℃（240℃） 区4 220～300℃（240℃） 区5 220～300℃（240℃） 喷嘴220～300℃（240℃）
酚醛树脂 1.合成酚醛树脂常用的酚类化合物和醛类各有哪些？ 2.简称为PF的酚醛树脂是由和缩聚而成的，通过控制两原料配比及体系pH值可 合成两种性质不同的产物：含结构，可以自固化的热性酚醛树脂；酚基与亚甲基连接，不带反应官能团的热性酚醛树脂。 3.为何热塑性酚醛树脂受热时只能熔融而不会自行交联？如何交联成体型结构？ 4.通用型热塑性酚醛树脂是在（pH＜）条件下合成的。 高邻位热塑性酚醛树脂是以特殊的金属碱盐为催化剂，pH= 时制得的。 5.为何在强酸（pH＜3）条件下制得的是通用性酚醛树脂，而用特殊金属碱盐为催化剂， pH为4～7时制得的是高邻位酚醛树脂？ 6.热固性酚醛树脂热压成型时温度越高，需要的成型压力越（大，小）。 7.热固性酚醛树脂若要室温固化，需加入合适的。 热塑性酚醛树脂固化，需加入、等固化剂。 8.酚醛树脂电绝缘性良好，俗称，但电性能受及影响较大。 9.由于树脂结构中含大量，所以酚醛树脂吸水性较大，耐碱性差。 10.酚醛树脂成型方法主要有、和。 11.写出高邻位酚醛树脂分子结构式。 氨基树脂AF 1.氨基树脂是含有或的化合物与醛类化合物缩聚的产物。主要品种包括 (简称)，(简称)，苯胺甲醛树脂和（简称）。 2.脲甲醛树脂表面硬度（高，低），易着色，透明，耐电弧，俗称。 3.脲甲醛树脂是用与甲醛经加成反应和缩聚反应制得的线性或支化的预聚物，再通 过加热或加入等固化剂交联而成。 4.三聚氰胺甲醛树脂又称树脂，是在碱性条件下，由和经加成和缩聚反应 制得。 5.因为三聚氰胺甲醛分子结构中具有结构及大量可进行交联反应的活性基团，因此 其固化产物的耐热性、耐湿性及力学性能优于UF。 6.表面硬度高，耐污染，无毒、无味，广泛应用于餐具制品。 7.氨基树脂主要用作，尤其是，其次是作涂料和纤维、织物处理剂等，塑料 制品仅占总产量的1/10左右。
1、什么是塑料 塑料是在一定条件下，一类具有可塑性的高分子材料的通称，一般按照它的热熔性把它们分成：热固性塑料和热塑性塑料。它是世界三大有机高分子材料之一（三大高分子材料是塑料，橡胶，纤维）。 塑料的英文名是plastic，俗称：塑胶。 a）热塑性塑料。热塑性塑料是指加热后会熔化，可流动至模具，冷却后成型，在加热后又会 熔化的塑料。即可运用加热及冷却，使其产生可逆变化（液态?固态），即物理变化。通用的热塑性其连续使用温度在100℃以下，PP除外。 b）热固性塑料。热固性塑料是指在受热或其他条件下固化后不溶于任何溶剂，且不会用加热的方法使其再次软化的塑料。热固性塑料加热温度过高就会分解。如酚醛塑料（俗称电木）、环氧塑料等。 1）为什么有人称塑料为树脂？ 人类最早认识的高分子材料都是树皮割破后流出的液体的提取物，呈粘稠状，也就是说它是树中提取的脂。因此，目前仍然有很多人把这种高分子材料叫树脂。但随着现代化工工业的发展，现在所用的高分子材料都是石油化工产品或石油化工的副产品或石油合成产品。现代的塑料已经不是树中提取物了，而是石化产品。 2）塑料的本色和牌号 一般的塑料合成以后，从合成塔出来，都是面粉状的粉末，不能用来直接生产产品，这就是人们常说的从树汁中提取出脂的成份是一样的，也称为树脂，也叫粉料，这是一种纯净的塑料，它流动性差，热稳定性低，易老化分解，不耐环境老化；因此，人们为了改善以上缺陷，在树脂粉中加入热稳定剂，抗老化剂，抗紫外光剂，加入增塑剂增加它的流动性，生产出适应各种加工工艺的，有特殊性能的，不同牌号的塑料品种。所以，同一种塑料品种有很多牌号，如：ABS就有注塑级的，有挤出级的，有电镀级的，有高刚性的，有很大柔韧性的等，这才是目 前人们普遍所使用的塑料，它们都经过造粒，都是颗粒料。每一种牌号的塑料，适应每一种工艺，或注塑，或挤出，或压延，或吸塑等。 3）塑料的分子结构 一般塑料的分子结构，都是线性的高分子链或带支链的高分子链段，有结晶和非结晶两种，塑料材料的性能与其结晶性能有很大的关系，与其分子结构有很大的关系，也与其组成的元素有很大的关系，一般来说，塑料的结晶率越大，其透光性就越差； 带脂基的，带氨基的，带醇基的，比较易吸水，比较容易因水的作用分解，加工时，也比较难烘干；(PA（聚酰胺）,PC（聚碳酸酯）,PET（聚对苯二甲酸乙二醇酯）,PBT（聚对苯二甲酸丁二醇酯），PMMA（聚甲基丙烯酸甲酯）) 带烯烃基的，塑料的柔性较好。（PE（聚乙烯）,PP（聚丙烯）） 带苯环的，塑料比较刚硬。(PS（聚苯乙烯）) 由于塑料的分子结构千差万别，形成了不同品种的，性能差异很大，不同牌号的上万种产品。
各种塑膠材质的特性~~申请加精 一．ABS：丙烯睛—丁二烯—苯聚合物- t0 t e+ }5 Y& \ 1．三种成份的作用 1 O" ]+ X2 w- [$ q6 Z/ `/ N 丙烯晴（A）——使制品较高硬度，提高耐磨性耐热性。 丁二烯（B）——加强柔顺性，保持材料韧性、弹性及耐冲击强度。 苯乙烯（S）——保持良好成型性（流动性着色性）及保持材料刚性（注根据组分不同派生 出多种规格牌号）。: C9 U\9 E! g# }7 Y 2．ABS具有良好的电镀性，是所有塑料中电镀性最好的。 3．ABS较GPPS抗冲击强度显著提高。- U4 b* x( C4 O- a3 @- B8 P; g: 4．ABS原料浅黄色不透明，制品表面光洁度好。 5．ABS收缩率小，尺寸稳定。6 P}, {7 t/ \ 6．不耐有机溶剂：如溶于酮、醛、酯、及氧化烃而形成乳浊流（ABS胶浆）。 7．材料共混性能：1 Y- U6 I- O. e4 h- j# U ABS+PVC~~~提高韧性，耐燃性，抗老化。' x1 p L: K( k8 F7 ^. [ ABS+PC~~~提高抗冲击强度，耐热性。 ABS 的成型工艺 1．成型加工前需充分干燥，使含水率＜ 0.1%，干燥条件温度 85℃，时间3HRS以上。 2．ABS流动性较好，易产生啤塑披锋，注射压力在70~~100MPa，不可太大。9 z* C( Y/ a0 b8 b7 h( u 3．料筒温度不易超过250℃ 前料筒 160~~~210℃、中料筒170~~~190℃、后料筒 160~~~180℃过高温会引起 塑胶成份分解、使流动性降低。 4．模温40~~80℃，外观要求高，模温也要高。$ W) T6 T* |5 N% s 5．注射速度取中、低速为主。注射力80~~130MPa。 6．ABS内应力检验：以制品浸入煤油中2分钟不出现裂纹为准。 二．MBS—透明ABS、聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物。 主要性质：透明、韧性好、耐酸碱、流动性好、易于成型着色、尺寸稳定。 三．SBS—K料（透明）。丁二烯与本乙烯聚合物（KR01、KR03）。 主要性质：透明、较好弹性、方便成型。! N$ F6 R- @% Z$ 四．PS料：聚苯乙烯（GPPS硬胶、HIPS改性聚本乙烯 GPPS—硬 HIPS——不碎。$ V! n% u/ F8 M" ~0 m6 }6 } A）在GPPS中加于适量（5~~20%）丁二烯橡胶改性、从而改善了硬胶的抗冲击性。3 |" F6 `4 r5 Y! }7 u' D B）颜色：GPPS--透明度高性碎，HIPS--不透明之乳白色或略显黄色。 C）HIPS与GPPS根据需要可混合啤塑，GPPS成份越多制品表面光泽越好、流动性& `9 |8 d* e U* A+ A. y+ j7 u& m 越好。HIPS：GPPS=7：3或8：2可保持足够强度及表面质量。3 m$ O' T" h0 Z) K- O *聚本乙烯的成型工艺
热固性塑料与热塑性塑料
塑料是以高分子量合成树脂为主要成分，在一定条件下（如温度、压力等）可塑制成一定形状且在常温下保持形状不变的材料。 塑料按受热后表面的性能，可分为热固性塑料与热塑性塑料两大类。前者的特点是在一定温度下，经一定时间加热、加压或加入硬化剂后，发生化学反应而硬化。硬化后的塑料化学结构发生变化、质地坚硬、不溶于溶剂、加热也不再软化，如果温度过高则就分解。后者的特点为受热后发生物态变化，由固体软化或熔化成粘流体状态，但冷却后又可变硬而成固体，且过程可多次反复，塑料本身的分子结构则不发生变化。 塑料都以合成树脂为基本原料，并加入填料、增塑剂、染料、稳定剂等各种辅助料而组成。因此，不同品种牌号的塑料，由于选用树脂及辅助料的性能、成分、配比及塑料生产工艺不同，则其使用及工艺特性也各不相同。为此模具设计时必须了解所用塑料的工艺特性。 第一节热固性塑料
常用热固性塑料有酚醛、氨基（三聚氰胺、脲醛）聚酯、聚邻苯二甲酸二丙烯酯等。主要用于压塑、挤塑、注射成形。硅酮、环氧树脂等塑料，目前主要作为低压挤塑封装电子元件及浇注成形等用。 一、工艺特性 （一）收缩率 塑件自模具中取出冷却到室温后，发生尺寸收缩这种性能称为收缩性。由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成形后塑件的收缩应称为成形收缩。 1．成形收缩的形式成形收缩主要表现在下列几方面： （1）塑件的线尺寸收缩由于热胀冷缩，塑件脱模时的弹性恢复、塑性变形等原因导致塑件脱模冷却到室温后其尺寸缩小，为此型腔设计时
必须考虑予以补偿。 （2）收缩方向性成形时分子按方向排列，使塑件呈现各向异性，沿料流方向（即平行方向）则收缩大、强度高，与料流直角方向（即垂直方向）则收缩小、强度低。另外，成形时由于塑件各部位密度及填料分布不匀，故使收缩也不匀。产生收缩差使塑件易发生翘曲、变形、裂纹，尤其在挤塑及注射成形时则方向性更为明显。因此，模具设计时应考虑收缩方向性按塑件形状、流料方向选取收缩率为宜。 （3）后收缩塑件成形时，由于受成形压力、剪切应力、各向异性、密度不匀、填料分布不匀、模温不匀、硬化不匀、塑性变形等因素的影响，引起一系列应力的作用，在粘流态时不能全部消失，故塑件在应力状态下成形时存在残余应力。当脱模后由于应力趋向平衡及贮存条件的影响，使残余应力发生变化而使塑件发生再收缩称为后收缩。一般塑件在脱模后10小时内变化最大，24 小时后基本定型，但最后稳定要经30～60天。通常热塑性塑料的后收缩比热固性大，挤塑
常用塑料注塑工艺参数表：
常用塑料注塑工艺参数（2） 2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅 聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。高温下水分对PC特别有害。在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。干燥效果的快速检验法，是在注塑机上采用“对空注射”。 3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。4、由于粘度高，注射压力较高，一般控制在80～120MPa。对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。保压压力为80～100MPa。 5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。PC的典型干燥曲
线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。2、熔点高，熔化范围窄（约10℃）。考虑到PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。3、吸湿性大，且酰胺基易于高温水解，引起分子量严重降低；（须严格干燥至含水量低于0.05％，尤其是回料使用时更应严格干燥，必要时可添加“增粘剂”。）4、熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。5、注射PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。 6、模具温度一般控制在40～90℃。模具温度对制品的性能影响较大。 7、酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）； 8、高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；9、成型后制品的缓慢吸湿易引起尺寸精度的较大变化。这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。 10、熔体着色所适用的有机颜料品种较少（酰胺基具有还原性，加之成型温度高）。尼龙吸水率尼龙及玻纤增强尼龙成型温度PA46安全加工温度－时间组合图玻璃纤维增强尼龙（GF－PA）工艺特性1、GF-PA中由于含大量玻纤，注塑中存在四大问题：（1）流动性差。（2）收缩率小，且各向异性明显。（3）制品性能易出现波动。（4）制品表面粗糙度数值大。 2、由于流动性差，且加入玻纤后的熔体冷凝硬化快，需要比未加玻纤时提高温度约10－30 ℃；3、应采用较大的注射速率和较高的注射压力； 4、由于大量玻纤引起的高粘度，增强尼龙可用通用喷嘴；5、对机筒的磨损大；6、为使增强尼龙制品有较高的强度，需要注意尽可能地保护玻纤的长度，减少玻纤损伤；（从螺杆、喷嘴、浇口等装备因素到注塑工艺条件）7、玻纤增强料成型加工中最常有缺陷：“浮纤”或称“玻纤外露”；玻纤取向引起的各向异性；熔接痕处强度特低；纤维取向不同厚度处的取向状况皮－芯效应与熔接痕前锋料遇到障碍后分流－合流－熔接玻纤含量与熔接痕强度十一、PMMA注塑工艺特性与工艺参数的设定 PMMA树脂俗称“压克力”，国内著名商品牌号有372＃（实为MS）1、PMMA无定形聚合物，Tg为105℃，熔融温度大于160℃，而分解温度高达270℃以上，成型的温度范围较宽；2、PMMA树脂颗粒易吸收水份，而这些水分的存在，在成型过程中由于受热挥发，导致熔体起泡、膨胀、使制品出现银丝、气泡、透明度变差、有糊斑等问题。PMMA在热风循环干燥设备上的干燥，其干燥工艺参数：温度为70～80℃，时间为2～4h；3、 PMMA熔体粘度对温度变化比较敏感。注射温度的改变对熔体流动长度的影响要比注射压力与比注射速率明显些，更比模具温度显著得多。故在成型时改变PMMA的流动性主要是从注射温度着手。但选用高料温时易受其它工艺参数影响而给制品表面带来变色等问题；4、PMMA熔体粘度较大，流动性比较差，因此，需要较大的注射压力，通常宽浇口、易流动的厚壁制品所选取的注射压力为80～100MPa 之间，而熔体流动较为困难的制品所需的压力要大于140MPa，110～140MPa则适用于大多数制品的成型； 5、注塑PMMA制品时，高速注射往往会使制品的浇口周围模糊不清，从而使制品的透光性大为降低，故在一般情况下最好不要采用高速注射，6、由于透明度高是PMMA的特点，任何杂质的存在都会因光折射关系而在制品上暴露无遗，故要求在加工该材料时必须做好环境的清洁工作。7、温范围为40～60℃，最高不得超过80℃台湾奇美典型牌号PMMA加工参数：十二、PBT的注塑工艺特性与工艺参数的设定 1、PBT是结晶型材料，具有明显的熔点，熔点约为225℃左右； PBT的分解温度为280℃；实际生产中注射温度一般选择在240～265℃之间,未增强品级用较低温度，增强品级用较高温度。2、 PBT在高温下易水降解。注塑前要进行干燥，要将水分含量控制在0.02%以下。采用热风循环干燥时，当温度为105℃、120℃或140℃时，所对应的时间不超过8h、5h、3h；3、 PBT在熔融状态下流动性好，粘度低，仅此于尼龙，在成型易出“流延”现象； 4、由于良好的流动性，一般采用较到中等的注射压力，PBT的注射压力一般为50~100MPa；5、PBT
塑料是以高分子量合成树脂为主要成分，在一定条件下（如温度、压力等）可塑制成一定形状且在常温下保持形状不变的材料。 塑料按受热后表面的性能，可分为热固性塑料与热塑性塑料两大类。前者的特点是在一定温度下，经一定时间加热、加压或加入硬化剂后，发生化学反应而硬化。硬化后的塑料化学结构发生变化、质地坚硬、不溶于溶剂、加热也不再软化，如果温度过高则就分解。后者的特点为受热后发生物态变化，由固体软化或熔化成粘流体状态，但冷却后又可变硬而成固体，且过程可多次反复，塑料本身的分子结构则不发生变化。 塑料都以合成树脂为基本原料，并加入填料、增塑剂、染料、稳定剂等各种辅助料而组成。因此，不同品种牌号的塑料，由于选用树脂及辅助料的性能、成分、配比及塑料生产工艺不同，则其使用及工艺特性也各不相同。为此模具设计时必须了解所用塑料的工艺特性。 第一节热固性塑料 常用热固性塑料有酚醛、氨基（三聚氰胺、脲醛）聚酯、聚邻苯二甲酸二丙烯酯等。主要用于压塑、挤塑、注射成形。硅酮、环氧树脂等塑料，目前主要作为低压挤塑封装电子元件及浇注成形等用。 一、工艺特性 （一）收缩率 塑件自模具中取出冷却到室温后，发生尺寸收缩这种性能称为收缩性。由于收缩不仅是树脂本身的热胀冷缩，而且还与各成形因素有关，所以成形后塑件的收缩应称为成形收缩。 1．成形收缩的形式成形收缩主要表现在下列几方面： （1）塑件的线尺寸收缩由于热胀冷缩，塑件脱模时的弹性恢复、塑性变形等原因导致塑件脱模冷却到室温后其尺寸缩小，为此型腔设计时必须考虑予以补偿。 （2）收缩方向性成形时分子按方向排列，使塑件呈现各向异性，沿料流方向（即平行方向）则收缩大、强度高，与料流直角方向（即垂直方向）则收缩小、强度低。另外，成形时由于塑件各部位密度及填料分布不匀，故使收缩也不匀。产生收缩差使塑件易发生翘曲、变形、裂纹，尤其在挤塑及注射成形时则方向性更为明显。因此，模具设计时应考虑收缩方向性按塑件形状、流料方向选取收缩率为宜。 （3）后收缩塑件成形时，由于受成形压力、剪切应力、各向异性、密度不匀、填料分布不匀、模温不匀、硬化不匀、塑性变形等因素的影响，引起一系列应力的作用，在粘流态时不能全部消失，故塑件在应力状态下成形时存在残余应力。当脱模后由于应力趋向平衡及贮存条件的影响，使残余应力发生变化而使塑件发生再收缩称为后收缩。一般塑件在脱模后10小时内变化最大，24 小时后基本定型，但最后稳定要经30～60天。通常热塑性塑料的后收缩比热固性大，挤塑及注射成形的比压塑成形的大。
常用塑料特性及加工工艺 PEI 聚乙醚 典型应用范围: 汽车工业（发动机配件如温度传感器、燃料和空气处理器等），电器及电子设备（电气联结器、 印刷电路板、芯片外壳、防爆盒等），产品包装，飞机内部设备，医药行业（外科器械、工具壳 体、非植入器械）。 注塑模工艺条件: 干燥处理：PEI具有吸湿特性并可导致材料降解。要求湿度值应小于0.02%。建议干燥条件为 150C、4小时的干燥处理。 熔化温度：普通类型材料为340~400C；增强类型材料为340~415C。 模具温度：107~175C，建议模具温度为140C。 注射压力：700~1500bar。 注射速度：使用尽可能高的注射速度。 化学和物理特性: PEI具有很强的高温稳定性，既使是非增强型的PEI，仍具有很好的韧性和强度。因此利用PEI 优越的热稳定性可用来制作高温耐热器件。 PEI还有良好的阻燃性、 抗化学反应以及电绝缘特性。 玻璃化转化温度很高，达215C。PEI还具有很低的收缩率及良好的等方向机械特性。 PE-LD 低密度聚乙烯 典型应用范围: 碗，箱柜，管道联接器 注塑模工艺条件: 干燥：一般不需要
熔化温度：180~280C 模具温度：20~40C 为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到 模具表面的距离不要超过冷却腔道直径的1.5倍。 注射压力：最大可到1500bar。 保压压力：最大可到750bar。 注射速度：建议使用快速注射速度。 流道和浇口: 可以使用各种类型的流道和浇口。PE-LD特别适合于使用热流道模具。 化学和物理特性: 商业用的PE-LD材料的密度为0.91~0.94 g/cm3。PE-LD对气体和水蒸汽具有渗透性。PE-LD 的热膨胀系数很高不适合于加工长期使用的制品。 如果PE-LD的密度在0.91~0.925 g/cm3之间，那么其收缩率在2%~5%之间；如果密度在 0.926~0.94 g/cm3之间，那么其收缩率在1.5%~4%之间。当前实际的收缩率还要取决于注塑工艺 参数。 PE-LD在室温下可以抵抗多种溶剂， 但是芳香烃和氯化烃溶剂可使其膨胀。 同PE-HD类似， PE-LD 容易发生环境应力开裂现象。 PE-HD 高密度聚乙烯 典型应用范围: 电冰箱容器、存储容器、家用厨具、密封盖等。 注塑模工艺条件:
热固性塑料 酚醛塑料（PF）:电绝缘、耐热性、耐酸性好，用于电器通信、涂料、胶粘剂。 氨基塑料：电绝缘、耐热性、耐酸性好，用于绝缘材料、餐具 脲醛（UF）:无色、着色容易，似酚醛，用于罩、按钮、涂料 三聚氰胺：硬度大，耐磨性、阻燃性、耐水性好。用于装饰板、强化地板、电器零件、涂料。环氧树脂（EP）：粘接效果、电绝缘性、耐药性好，用于粘合剂、涂料、电绝缘材料。 呋喃树脂（MF、MPF）：耐药品性好，用于耐腐蚀材料 醇酸树脂：胶接性、肉性、耐侯性好，用于涂料。 不饱和树脂（UP）：可低压成型，玻璃纤维增强，用于玻璃钢制造、灌封。 硅树脂：电绝缘性、耐热、憎水，电绝缘材料、润滑油、脱模剂。 1简介：酚醛树脂是由苯酚、甲酚和二甲酚等酚类和甲醛进行缩聚反应制得的。1907年工业化生产。 反应条件不同，则生成的PF 树脂性质也不相同: 若苯酚和甲醛按1:0.8 克分子比，在盐酸或草酸溶液中反应，则生成线型大分子，分子量约为1500 左右。这种高聚物分子中，由于不含有可反应的羟甲基，故在加热中不会交联固化，称之为热塑性PF树脂。 若过量的甲醛和苯酚进行缩聚反应，在氨或氢氧化钠碱性的催化作用下，则经历甲、乙、丙三阶段，最后生成热固性PF 树脂 一、酚醛树脂（PF）phenol-formaldehyde resin 合成路线：苯酚和甲醛按1：0.8克分子比，在盐酸或草酸中反应，生成线性大分子，不含有可反应的羟甲级，加热时不产生交联反应，称之为热塑性PF树脂。 过量的甲醛和苯酚进行缩聚反应，在氨或氢氧化钠碱性催化作用下，生成热固性PF树脂。 2.PF合成路线 PF树脂一般采用单釜间歇法，在带有搅拌器、蒸气夹套的不锈钢衬里的反应釜中制备。PF 模塑粉的生产常用干法生产。即PF树脂与各种添加剂混合，然后塑炼成片，粉碎塑炼的片，合并不同的批号混合成PF 模塑粉。再在热压机上模压成制品。 若是绝缘模塑粉，将木粉换成云母和石棉粉，共160 份；若是抗冲级模塑粉，将木粉换成棉短绒110 份；若是高抗冲级则换成织物碎块150 份。模压温度140-160℃，压力6-10MPa 酚醛塑料粉的型号由四部分组成：类别+ 填料种类+ 树脂含量+树脂组成。如D141 表示：电气类别，填料为木粉，树脂含量40-45%，树脂是由苯酚和甲醛组成。 1）识别：常见的PF黑色制品，燃烧难，火焰黄色火化，酚味，并有强烈的甲醛味，发生开裂现象。 2）优点：原料便宜、制造和加工费用不大；成型容易、制品尺寸稳定性好；电绝缘性好；耐热性好，有自熄性，耐酸性好； 3）缺点：耐碱性差；原色是米黄色或棕色，一般做深色制品；耐电弧不好。 3.PF性能特点： 4.PF的种类及应用 PF的品种有日用、电器、绝缘、高频、高压、无氨、耐酸、耐湿热、耐磨级模塑
常用塑料名称缩写 1．聚苯乙烯（POLYSTYRENE），简称聚苯、PS、GPS、硬胶，是一种通用的透光性材料，特点如下：（1）光学性能好，其透光率达88%—92%。 （2）电气性能优良。 （3）着色性能好。 （4）热膨胀系数大，易产生内应力，宜用高料温、模温、低压力，延长注射时间有利于降低内应力，防止缩孔，变形（尤其对壁厚塑件），但料温高易出银线，料温低则透明度差。 （5）最大的缺点是脆性，抗冲击强度低。 （6）耐热温度低，其制品的最高连续使用温度60—80`。 （7）耐酸性能较差。 2．改性聚苯乙烯（HIPS），俗称不碎胶，比PS有较强的韧性和耐冲击强度，较大的弹性。 3．ABS： （1）机械强度高。
（2）抗冲击能力强，低温时也不会迅速下降。 （3）缺口敏感性较优。 （4）抗蠕变性好，温度升高也不会迅速下降。 （5）有一定的表面硬度，抗抓伤，耐磨性好，摩擦系数低。 （6）产品有良好的质感。 （7）电气性能好，受温度、湿度、频率变化影响小。 （8）一般耐热可达90`C，耐热型的还可以在110—115`C下连续使用。 （9）耐低温达—40`C。 （10）耐酸、碱、盐、耐油耐水。 （11）不易燃着。 （12）可以喷油、印刷、还可以电镀。 （13）能与其它许多热塑性或热固性塑料共混，改进这些塑料的加工和使用性能。 （14）缺点：不耐有机溶剂，耐候性较差，吸湿性强。 4．聚乙烯（POLYETHEREN），简称PE、马力士，是产量最大，使用最普遍的一种塑料，其特点是：（1）软性，无毒，价廉，加工方便。 （2）收缩率比其他塑料大（1.5—3.5%），且方向性明显，易变形，翘曲。 （3）结晶倾向比其他塑料大（结晶料）。 （4）流动性极好，且流动性对压力变化敏感。 （5）宜用高压注射，射速要快，保压要充分，料温应均匀。 5．聚丙烯（POLYPRORYLENE），简称PP，俗称百折胶，其性能如下： （1）结晶料，流动性极好，成形性能好，制件的表面光泽、染色效果、外伤留痕等方面优于聚乙烯（PE）。 （2）是通用塑料中耐热最高的一种（100`C）。 （3）抗位强度大，在100`C时仍保留常温时抗位强度的一半。 （4）屈服强度高，有较高的弯曲疲劳寿命。 （5）收缩率小于橡胶（HDPE），产品的翘曲，扭弯等变形程度也相对小些。 （6）冷却速度快。 （7）表面硬度比橡胶（HDPE）高，耐刮性，耐磨性也较之为好。 （8）有良好的耐应力开裂性，制件在嵌入配件后或在螺丝拧紧后不致于太容易开裂。 （9）密度小（0.0—0.1），是目前使用的塑料中最轻的品种之一。 （10）有较好的抗化学药品浸蚀性，能耐80`C以下的无机酸、碱液、盐类及很多有机溶剂的浸泡，吸水性也很小。 （11）电气性能好，介电常数低。 （12）耐冲击强度随温度变化而变化，比聚乙烯（PE）低温脆化温度高。 （13）不宜制造尺寸精度要求高或容易出现变形缺陷的产品，模具结构要特别讲究结构的合理安排。 （14）刚性不足，不宜作受力机械构件。 （15）装饰性和装配性受到限制。 （16）防火安全性差。 （17）耐候性较差。 6．尼龙（NYLO、POLYARHIDE）简写PA、属结晶料，其特点如下： 优点： （1）机械强度高，韧性好，有较高的抗位，抗压强度。 （2）耐疲劳性能突出，经受多次反复屈折仍能保持原有的机械强度。 （3）表面光滑，摩擦系数小，耐磨。 （4）耐腐蚀，耐碱和大多数盐液，还耐弱酸，机油、汽油。 （5）无毒，对生物侵蚀呈惰性，有良好抗菌、抗毒能力。
常用塑料材料的特性简介 一、聚乙烯类塑料 聚乙烯是指由乙烯单体自由基聚合而成的聚合物，英文名简称PE。PE的合成原料来自石油，自1965年以来一直高居世界塑料树脂产量第一位。目前，聚乙烯的主要品种有： 低密度聚乙烯（LDPE），高密度聚乙烯（HDPE），线性低密度聚乙烯（LLDPE），（超）高分子量聚乙烯（UHMWPE），茂金属聚乙烯（m-PE） 还有其改性品种： 乙烯—乙酸乙烯酯（EVA）氯化聚乙烯（CPE）。 1、聚乙烯类塑料的结构性能 PE为线性聚合物，属于高分子长链脂肪烃；分子对称无极性，分子间作用力小，力学性能不高、电绝缘性好、熔点低、印刷性缓谩 E的结构规整，线性度高，因而易于结晶。结晶度从高到低排序：HDPE，LLDPE，LDPE。随结晶度的提高，PE制品的密度、刚性、硬度和强度等性能提高，但冲击性能下降。 （1）一般性能 PE树脂为无味、无毒的白色粉末或颗粒，外观呈乳白色，有似腊的手感；吸水率低，小于0.01%。PE膜透明，透明度随结晶度提高而下降。PE 膜的透水率低但透气性较大，不适于保鲜包装而适于防潮包装。PE易燃，氧指数仅为17?4，燃烧时低烟，有少量熔融滴落，火焰上黄下蓝，有石蜡气味。PE的耐水性较好。制品表面无极性，难以粘合和印刷，须经表面处理才可改善。 （2）力学性能 PE的力学性能一般，其拉伸强度较低，抗蠕变性不好，耐冲击性能较好。PE的耐环境应力开裂性不好，但随分子量增大而改善。PE的耐穿刺性好，并以LLDPE最好。 （3）热学性能 PE的耐热性不高，随分子量和结晶度的提高而改善。PE的耐低温性好，脆化温度一般可达－50℃以下；随分子量的增大，最低可达－140℃。PE 的线膨胀系数大，在塑料中属较大者。PE的热导率属塑料中较高者。 （4）电学性能 PE无极性，因此电性能十分优异。介电损耗很低，且随温度和频率变化极小。PE是少数耐电晕性好的塑料品种，介电强度又高，因而可用做高压绝缘材料。 （5）环境性能 PE具有良好的化学稳定性。在常温下可耐酸、碱、盐类水溶液的腐蚀，具体有稀硫酸、稀硝酸、任何浓度的盐酸、氢氟酸、磷酸、甲酸及乙酸等，但不耐强氧化剂如发烟硫酸、、浓硫酸和铬酸等。PE在60℃以下不溶于一般溶剂，但与脂肪烃、芳香烃、卤代烃等长期接触会溶胀或龟裂。温度超过60℃后，可少量溶于甲苯、乙酸戊酯、三氯乙烯、松节油、矿物油及石蜡中；温度超过100℃后，可溶于四氢化萘。 PE耐候性不好，日晒、雨淋都会引起老化，需加入抗氧剂和光稳定剂改善。2、聚乙烯类塑料的应用范围 （1）薄膜类制品 薄膜类制品是PE的最主要用途。LDPE树脂用于膜类制品可占50%以上，可用于食品、日用品、蔬菜、收缩、自粘、垃圾袋等轻质包装膜及农业用地膜、棚膜等。HDPE树脂用于膜类制品可占10%以上。因其薄膜强度高，主要用于重包装膜、撕裂膜及背心
