当前位置:文档之家› 回转支承型号(DOC)

回转支承型号(DOC)

回转支承型号(DOC)
回转支承型号(DOC)

单排四点接触球式回支转承(01系列)

结构特点。性能。适用范围

单排四点接触球式回转支承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

单排交叉滚柱式回转支承

结构特点。性能。适用范围

单排交叉滚柱式回转支承,由两个座圈组成,结构紧凑、重量轻、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力、倾翻力矩和较大的径向力,被广泛地用于起重运输,工程机械和军工产品上。

双排球式回转支承(02系列)

结构特点。性能。适用范围

双排球式回转支承具有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。

这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特殊设计。双排球式回转支承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。

三排滚柱式回转支承(13系列)

结构特点。性能。适用范围

三排滚柱式回转支承有三个座圈,上下及径向滚道各自分开,使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷,是四种产品中承载能力最大的一种,轴、径向尺寸都较大,结构牢固,特别适用于要求较大直径的重型机械,如斗轮式挖掘机、轮式起重机、船用起重机、港口起重机、钢水运转台及大吨位汽车起重机等机械上。

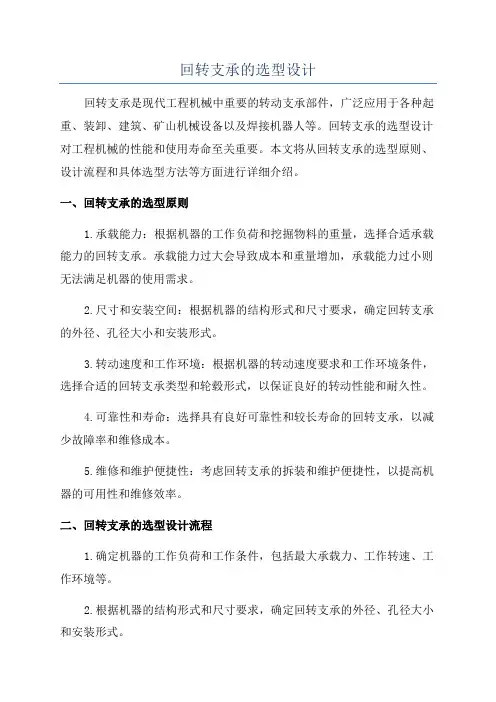

回转支承的选型设计

回转支承的选型计算 A.1 外载荷的确定 单排球式回转支承上的外载荷是组合后的总载荷,包括: a) 总倾翻力矩M, 单位为N?mm; b) 总轴向力P, 单位为N; c) 总倾翻力矩M 作用平面的总径向力Hr, 单位为 N。 在计算M、P、Hr 过程中,应根据主机的工作类型,考虑其工作条件,按实际计算工况,最不利载荷组合机型计算。 A.2 单排球式回转支承的当量静容量 按公式 (A.1)计算 C o=f0×d02×z×sinα…………………………………………(A.1) 式中: C o---当量静容量,单位为N; f o---静容量系数,按表A.1 选取,单位为N/mm2 ; d o---钢球公称直径,单位为mm; α---公称接触角,单位为(°); 对一般建筑机械,可取α=50°, 当2M/PD0≥10 时, 可取α=45°, 对于特殊受力的情况,应根据外力的大小,作用方向另行计算: z---钢球个数,按公式(A.2)计算 z=(πD0-0.5d0)/(d0 + b)………………………………………(A.2)

z取较小的圆整值; 式中: D o ---滚道中心直径,单位为mm; b---隔离块隔离宽度,单位为mm, 按表7选取。 表A.1 静容量系数f0 Static Capacity Factor A.3 选型计算 根据组合后的外荷载M、P、Hr ,按公式(A.3)计算当量轴向载荷: JB/T 10839-2008 C P =P+4.37M/D0 +3.44Hr …………………………………(A.3) 式中: C P ---当量轴向载荷,单位为N. 单排球式回转支承选型应满足下式要求: C0/C P≥f S 式中: f S---单排式回转支承安全系数, 按表A.2 选取

回转支承的选型计算

回转支承的选型计算 A5 安装螺栓的选择 A.5.1 螺栓按GB/T3098.1 和GB/T5782选用,亦可自行设计大六角头螺栓。性能等级为8.8级,10.9级和12.9级 A.1 外载荷的确定 单排球式回转支承上的外载荷是组合后的总载荷,包括: a) 总倾翻力矩M, 单位为N?mm; b) 总轴向力P, 单位为N; c) 总倾翻力矩M 作用平面的总径向力Hr, 单位为 N。 在计算M、P、Hr 过程中,应根据主机的工作类型,考虑其工作条件,按实际计算工况,最不利载荷组合机型计算。 A.2 单排球式回转支承的当量静容量 按公式 (A.1)计算 Co=f0×d02×z×sinα…………………………………………………………(A.1) 式中: Co---当量静容量,单位为N; fo---静容量系数,按表A.1 选取,单位为N/mm2 ; do---钢球公称直径,单位为mm; α---公称接触角,单位为(°); 对一般建筑机械,可取α=50°, 当2M/PD0≥10 时, 可取α=45°, 对于特殊受力的情况,应根据外力的大小,作用方向另行计算: z---钢球个数,按公式(A.2)计算 z=(πD0-0.5d0)/(d0 + b)………………………………………(A.2) z取较小的圆整值; 式中: Do ---滚道中心直径,单位为mm; b---隔离块隔离宽度,单位为mm, 按表7选取。 表A.1 静容量系数f0 Static Capacity Factor A.3 选型计算 根据组合后的外荷载M、P、Hr ,按公式(A.3)计算当量轴向载荷: JB/T 10839-2008 C =P+4.37M/D0 +3.44Hr ………………………………………………(A.3) P 式中:

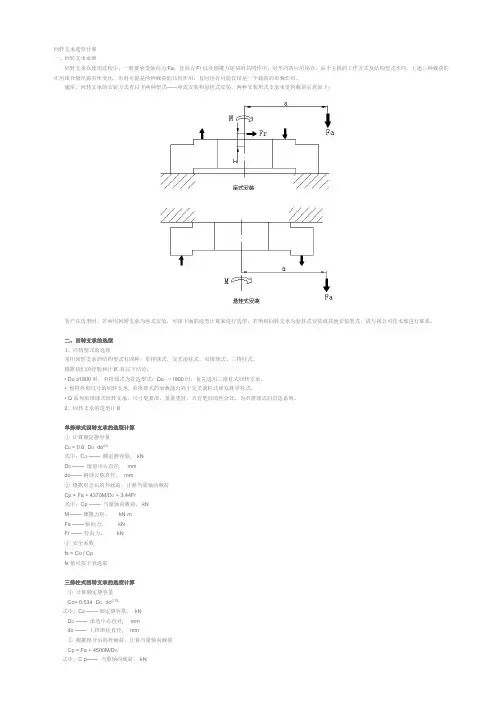

回转支承选型计算

回转支承选型计算 一、回转支承承载 回转支承在使用过程中,一般要承受轴向力Fa,径向力Fr以及倾覆力矩M的共同作用,对不同的应用场合,由于主机的工作方式及结构型式不同,上述三种载荷的作用组合情况将有所变化,有时可能是两种载荷的共同作用,有时也有可能仅仅是一个载荷的单独作用。 通常,回转支承的安装方式有以下两种型式——座式安装和悬挂式安装。两种安装形式支承承受的载荷示意如下: 客户在选型时,若所用回转支承为座式安装,可按下面的选型计算来进行选型;若所用回转支承为悬挂式安装或其他安装型式,请与我公司技术部进行联系。 二、回转支承的选型 1、结构型式的选择 常用回转支承的结构型式有四种:单排球式、交叉滚柱式、双排球式、三排柱式。 根据我们的经验和计算,有以下结论: ? Do ≤1800时,单排球式为首选型式;Do >1800时,优先选用三排柱式回转支承。 ? 相同外形尺寸的回转支承, 单排球式的承载能力高于交叉滚柱式和双排异径式。 ? Q系列单排球式回转支承,尺寸更紧凑,重量更轻,具有更好的性价比,为单排球式的首选系列。 2、回转支承的选型计算 单排球式回转支承的选型计算 ①计算额定静容量 C O = 0.6× D O×do0.5 式中:C O─── 额定静容量, kN D O─── 滚道中心直径, mm do───钢球公称直径, mm ②根据组合后的外载荷,计算当量轴向载荷 Cp = Fa + 4370M/D O + 3.44Fr 式中:Cp ─── 当量轴向载荷, kN M ───倾覆力矩,kN·m Fa ───轴向力,kN Fr ───径向力,kN ③安全系数 fs = Co / Cp fs值可按下表选取 三排柱式回转支承的选型计算 ①计算额定静容量 Co= 0.534×D O×do0.75 式中:C O───额定静容量, kN D O─── 滚道中心直径, mm do ─── 上排滚柱直径, mm ②根据组合后的外载荷,计算当量轴向载荷 Cp = Fa + 4500M/D O 式中:C p─── 当量轴向载荷, kN

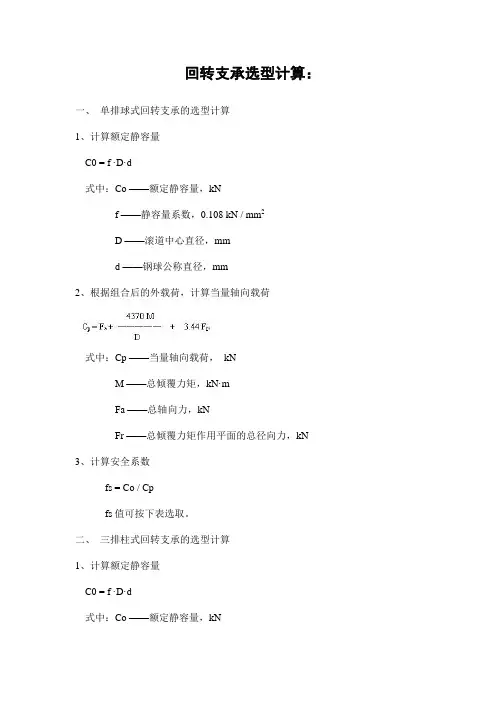

回转支承选型计算..

回转支承选型计算 转支承受载情况 回转支承在使用过程中,一般要承受轴向力Fa 、径向力Fr 以及倾覆力矩M 的共同作用,对不同的应用场合,由于主机的工作方式及结构形式不同,上述三种荷载的作用组合情况将有所变化,有时可能是两种载荷的共同作用,有时也有可能仅仅是一个载荷的单独作用。 通常,回转支承的安装方式有以下两种形式—座式安装和悬挂式安装。两种安装形式支承承受的载荷示意如下: 二、回转支承选型所需的技术参数 ?回转支承承受的载荷 ?每种载荷及其所占有作业时间的百分比 ?在每种载荷作用下回转支承的转速或转数

?作用在齿轮上的圆周力 ?回转支承的尺寸 ?其他的运转条件 主机厂家可根据产品样本所提供的信息,利用静承载能力曲线图,按回转支承选型计算方法初步选择回转支承,然后,与我公司技术部共同确认。也可向我公司提供会和转支承相关信息,由我公司进行设计选型。 回转支承编号方法(点击进入) ?01系列回转支承承载能力曲线(点击进入) 02系列回转支承承载能力曲线(点击进入) 11系列回转支承承载能力曲线(点击进入) 13系列回转支承承载能力曲线(点击进入) 每一型号回转支承都对应一个承载力曲线图,曲线图可帮助用户初步的选择回转支承。 曲线图中有二种类型曲线,一类为静止承载曲线(1 线),表示回转支承保持静止状态时所能承受的最大负荷。另一类为回转支承螺栓极限负荷曲线(8.8 、10.9 ),它是在螺栓夹持长度为螺栓工称直径 5 倍,预紧力为螺栓材料屈服极限70% 是确定的。 ?回转支承选型计算方法 ?静态选型 1 )选型计算流程图

2 )静态参照载荷Fa' 和M' 的计算方法: ?单排四点接触球式: 单排四点接触球式回转支承的选型计算分别按承载角45 °和60 °两种情况进行。 I、a=45° II、a=60° Fa'=(1.225*Fa+2.676*Fr)*fs Fa'=(Fa+5.046*Fr)*fs M'=1.225*M*fs M'=M*fs 然后在曲线图上找出以上二点,其中一点在曲线以下即可。 ?单排交叉滚柱式 Fa'=(Fa+2.05Fr)*fs

回转支承选型原则

回转支承选型原则 (万达回转支承研发所,徐州,20100525) (1)结构型式的选择 常用回转支承的结构型式有四种:单排球式、交叉滚柱式、双排球式、三排柱式。 根据我们的经验和计算,有以下结论: 相同外形尺寸的回转支承, 单排球式的承载能力高于交叉滚柱式和双排球式。 在倾覆力矩160吨米载荷以下,选用单排球式回转支承其性价比高于三排柱式回转支承,为首选形式。当倾覆力矩高于160吨米时应该优先考虑选用三排柱式回转支承。 (2)单排球式回转支承系列的选择 在国内,目前单排球式回转支承有3个系列的尺寸规格:HS系列,Q系列和01系列。对于新用户一般不知如何选择那个系列,我们认为每种系列各有优点,分析如下: 3个系列的参数比较(以滚道中心直径1250外齿式为例) 公司主要回转支承产品的类型和规格 回转支承的主要型式是交叉滚柱式,八十年代后开始生产单排球式回转支承,交叉滚柱式回转支承逐渐被取代,为了保持主机的安装尺寸不受影响,设计了外形及安装尺寸与原来交叉滚柱式回转支承完全相同但内部结构改为单排球式的HS系列单排球式回转支承。其特点是外形尺寸大,例如:HSN1250.40的重量是470Kg, 而相同承载能力的QNA1250.40的重量是388 Kg, 所以HS系列回转支承占用较多的资源,制造成本比相同的承载能力的Q系列和01系列回转支承高10%以上,同国外相同承载能力的回转支承相比差得更远。 因此,从节约成本和资源出发,HS系列应该尽可能不用。考虑到改变回转支承后会改变主机的相关尺寸,因此这个过程会比较痛苦,但是新的设计不应该再选用HS系列。 ②. 01系列单排球式回转支承是1984年原机械部推出的以轴承编号为基准的回转支承系列。其安装螺栓孔数量多,比较合理,但是滚道参数存在不合理匹配,例如011.45.1400与 011.35.1400回转支承,其外形尺寸和安装尺寸完全相同,其制造成本基本相同,但是011.45.1400使用的是直径45mm钢球,而011.35.1400使用的是直径35mm钢球,后者的承载能力降低了22%。所以在选用01系列单排球式回转支承应注意选择较大钢球的规格。

回转支承承载能力

影响回转支承承载能力的四个参数 回转支承的失效形式有两种,一是滚道损坏,二是断齿,而滚道损坏占的比例达98%以上,因此我们说,滚道质量是回转支承质量的核心问题,影响回转支承滚道质量的因素较多,其中滚道淬火硬度、淬硬层深度、滚道曲率半径和接触角无疑是最重要的四个影响因素,它们以不同的方式影响着滚道质量,并决定了回转支承的承载能力和使用寿命。 ?滚道硬度 回转支承滚道淬火硬度对其额定静容量影响较大,如以HRC55时额定静容量为标准1,则滚道硬度与额定静容量有下列对应关系: 标准规定的最低硬度为HRC55,通常实际平均淬火硬度在HRC57左右,因此绝大多数回转支承实际承载能力均高于按HRC55计算的理论值。从上表也可看出当硬度低于HRC53时,即使留有1.2的安全系数,使用也不安全了,特别当硬度只有HRC50时,1.7倍的安全系数也形同虚设,非常危险。硬度不够极易造成回转支承失效,从滚道表面点蚀开始到坍塌结束。 ?滚道淬硬层深度 滚道淬硬层深度目前尚无无损检测的方法,主要靠工艺和装备来保证,必要的淬硬层深度是回转支承滚道不产生剥落的保证。当回转支承受外负荷作用时,钢球与滚道的点接触就变成了面接触,是一个长半轴为a,短半轴为b的椭圆面,滚道除受压应力外,还受到剪切应力作用,最大剪切应力发生在表面下0.47a深处,因此滚道淬硬层深度须大于0.47a(一般取0.6a),这也是标准中根据钢球直径大小,而不是根据回转支承直径大小来规定淬硬层深度的原因,同时给出了具体最小保证值。深度不够又会对回转支承的承载能力产生什么样的影响呢?它定量化的描述是:额定静容量CO与淬硬层深度H0.908成正比,由此可计算出,将要求为4mm的淬硬层深度只淬到2.5mm,那么CO将由1降至0.65,由此而产生的回转支承失效形式为滚道剥落,即使采取焊补措施也无济于事。 ?滚道曲率半径 这里的滚道曲率半径是指滚道在垂直剖面内的曲率半径,它与钢球半径的比值t(一般为1.04~1.08)的大小也显著影响着回转支承的额定静容量和动容量(寿命Lh),设t=1.04时为额定静容量和寿命均为1,则有下列对比关系:

回转支承选型计算方法

回转支承选型计算方法 万达回转支承技术科 1静态选型: 静态参照载荷Fa’和M’的计算方法 ●单排四点接触球式 单排四点接触球式回转支承的选型计算分别按承载角45°和60°两种情况进行。 I、a=45°Ⅱ、a=60° Fa’=(1.225·Fa+2.676·Fr)·fs Fa’=(Fa+5.046·Fr)·fs M’=1.225·M·fs M’=M·fS 然后在曲线图上找出以上两点,其中一点在曲线以下即可。 ●单排交叉滚柱式 Fa’=(Fa+2.05·Fr)·fs M’=M·fs ●双排异径球式 对于双排异径球式回转支承选型计算,当Fr≤10%Fa时,Fr忽略不计。当Fr>10%Fa时,必须考虑滚道内压力角的变化,其计算请与我们联系。 Fa’=Fa·fs M’=M·fs ●三排滚柱式 三排滚柱式回转支承选型时,仅对轴向滚道负荷和倾覆力矩的作用进行计算。 Fa’=Fa·fs M’=M·fs 2动态选型: 对于连续运转、高速回转和其它对回转支承的寿命有具体要求的应用场合,请与我公司技术部联系。 3螺栓承载能力验算: 1)把回转支承所承受的最大载荷(没有乘静态安全系数fs)作为选择螺栓的载荷; 2)查对载荷是否落在所需等级螺栓极限负荷曲线以下;

3)若螺栓承载能力不够,可重新选择回转支承,或与我公司技术部联系。 表1 应用场合 fs fL 原则上,必须以作用在支承上的最大载荷做为静态计算值,这个载荷必须包括附加载荷和试验载荷。 没有被列入表中的应用场合,可以参照表中与其相类似的工作条件和应用,选取静安全系数fL 。 *)上回转式塔机 M=空载时的反向倾覆力矩 M=幅度最大时的倾覆力矩 **)对于静安全系数fs 取1.45的应用场 合,因平均负载较高和繁重的工作场合,应优先选择多排滚道式回转支承。 浮式起重机(货物负载) 汽车起重机(货物负载) 船用甲板起重机(抓斗) 焊接设备 工作台(连续运转) 1.10 1.0 塔式起重机 上回转* Mf≤0.5M 1.25 1.0 0.5M≤Mf≥0.8M 1.15 Mf≥0.8M 1.25 下回转 1.0 回转式起重机(货物负载) 造船厂起重机 装船机/卸船机 1.15 冶金起重机 1.45** 1.5 汽车起重机(抓斗式或处理繁重工作) 回转式起重机(抓斗或吸盘) 桥式起重机(抓斗或吸盘) 浮式起重机(抓斗或吸盘) 1.7 斗轮挖掘机 堆取料机 悬臂输送机 2.15 近海起重机 根据特殊的标准 铁路起重机 甲板起重机(货物负载) 1.00 在这些应用场合,工作条件变化相当大,比如对于不经常回转的情况下使用的回转支承,只要求静态校核。对于连续回转和间歇式情况下使用的回转支承,将需要进行动态寿命计算。 堆料机 输送车 1.10 绳索式挖掘机/索斗 1.25 小于等于1.5m3液压挖掘机 1.45 大于1.5m3液压挖掘机 根据特殊的标准 钢包回转台 1.75 注:f L 为动态安全系数,它必须结合动态承载曲线使用(动态承载曲线不包含在此样本中)。它来源于经验和试验,是基于最大工作载荷情况下的一个参考值、若需根据寿命选择回转支承时,请与我公司技术部门联系。

回转支承选型计算及结构

回转支承选型计算(JB2300-1999) ?转支承受载情况 回转支承在使用过程中,一般要承受轴向力Fa 、径向力Fr 以及倾覆力矩M 的共同作用,对不同的应用场合,由于主机的工作方式及结构形式不同,上述三种荷载的作用组合情况将有所变化,有时可能是两种载荷的共同作用,有时也有可能仅仅是一个载荷的单独作用。 通常,回转支承的安装方式有以下两种形式—座式安装和悬挂式安装。两种安装形式支承承受的载荷示意如下: 二、回转支承选型所需的技术参数 ?回转支承承受的载荷 ?每种载荷及其所占有作业时间的百分比 ?在每种载荷作用下回转支承的转速或转数 ?作用在齿轮上的圆周力 ?回转支承的尺寸 ?其他的运转条件

主机厂家可根据产品样本所提供的信息,利用静承载能力曲线图,按回转支承选型计算方法初步选择回转支承,然后,与我公司技术部共同确认。也可向我公司提供会和转支承相关信息,由我公司进行设计选型。 每一型号回转支承都对应一个承载力曲线图,曲线图可帮助用户初步的选择回转支承。 曲线图中有二种类型曲线,一类为静止承载曲线(1 线),表示回转支承保持静止状态时所能承受的最大负荷。另一类为回转支承螺栓极限负荷曲线(8.8 、10.9 ),它是在螺栓夹持长度为螺栓工称直径5 倍,预紧力为螺栓材料屈服极限70% 是确定的。 ?回转支承选型计算方法 ?静态选型 1 )选型计算流程图 2 )静态参照载荷Fa' 和M' 的计算方法:

?单排四点接触球式: 单排四点接触球式回转支承的选型计算分别按承载角45 °和60 °两种情况进行。 I、a=45° II、a=60° Fa'=(1.225*Fa+2.676*Fr)*fs Fa'=(Fa+5.046*Fr)*fs M'=1.225*M*fs M'=M*fs 然后在曲线图上找出以上二点,其中一点在曲线以下即可。 ?单排交叉滚柱式 Fa'=(Fa+2.05Fr)*fs M'=M*fs ?双排异径球式 对于双排异径球式回转支承选型计算,但Fr ≦10%Fa 时,Fr 忽略不计。当Fr ≧10%Fa 时,必须考虑轨道侧压力角的变化,其计算请与我们联系。 Fa'=Fa*fs M'=M*fs ?三排滚柱式 三排滚柱式回转支承选型时,仅对轴向滚道负荷和倾覆力矩的作用进行计算。 Fa'=Fa*fs M'=M*fs ?动态选型 对于连续运转、高速回转和其它对回转支承的寿命有具体要求的应用场合,请与我公司联系。 ?螺栓承载力验算: ?把回转支承所承受的最大载荷(没有乘静态安全系数fs )作为选择螺栓的载荷。 ?查对载荷是否在所需等级螺栓极限负荷曲线以下;

回转支承的表示

回转支承的表示 回转支承轴承的表示法 表示方法之一(由前置代号、基本代号、后置代号三段组成): 实例一: 回转支承套圈材料用50Mn制造的内径尺寸为1200mm,精度等级为E级的外齿式双排角接触推力回转支承可表示为E6788/1200G2 表示方法之二: 回转支承轴承的相关技术表 回转支承选型计算方法 1静态选型: 静态参照载荷Fa’和M’的计算方法 ●单排四点接触球式 单排四点接触球式回转支承的选型计算分别按承载角45°和60°两种情况进行。 I、a=45°Ⅱ、a=60° Fa’=(1.225·Fa+2.676·Fr)·fs Fa’=(Fa+5.046·Fr)·fs M’=1.225·M·fs M’=M·fS 然后在曲线图上找出以上两点,其中一点在曲线以下即可。 ●单排交叉滚柱式 Fa’=(Fa+2.05·Fr)·fs M’=M·fs ●双排异径球式 对于双排异径球式回转支承选型计算,当Fr≤10%Fa时,Fr忽略不计。当Fr>10%Fa时,必须考虑滚道内压力角的变化,其计算请与我们联系。 Fa’=Fa·fs M’=M·fs ●三排滚柱式 三排滚柱式回转支承选型时,仅对轴向滚道负荷和倾覆力矩的作用进行计算。 Fa’=Fa·fs M’=M·fs 2动态选型: 对于连续运转、高速回转和其它对回转支承的寿命有具体要求的应用场合,请与我公司技术部联系。

3螺栓承载能力验算: 1)把回转支承所承受的最大载荷(没有乘静态安全系数fs)作为选择螺栓的载荷; 2)查对载荷是否落在所需等级螺栓极限负荷曲线以下; 3)若螺栓承载能力不够,可重新选择回转支承,或与我公司技术部联系。 表1 应用场合 fs fL 原则上,必须以作用在支承上的最大载荷做为静态计算值,这个载荷必须包括附加载荷和试验载荷。 没有被列入表中的应用场合,可以参照表中与其相类似的工作条件和应用,选取静安全系数fL。 *)上回转式塔机 M=空载时的反向倾覆力矩 M=幅度最大时的倾覆力矩 **)对于静安全系数fs取1.45的应用场合,因平均负载较高和繁重的工作场合,应优先选择多排滚道式回转支承。 浮式起重机(货物负载) 汽车起重机(货物负载) 船用甲板起重机(抓斗) 焊接设备 工作台(连续运转) 1.10 1.0 塔式起重机 上回转* Mf≤0.5M 1.25 1.0 0.5M≤Mf≥0.8M 1.15 Mf≥0.8M

回转支承轴承

回转支承轴承 回转支承轴承简介: 回转支承轴承又叫转盘轴承,有些人也称其为:旋转支承、回旋支承。英文名字叫: slewing bearing 或slewing ring bearing 又或turntable bearing回转支承是近四十年在世界范围内逐渐兴起的新型机械零部件,它有内外圈、滚动体等构成,目前,我国定型生产的回转支承,主要是80年代初由机械工业部指定天津工程机械研究所组织引进原联邦德国Rothe Erde公司的设计和制造技术。1984年12月20日发布了中华人民共和国机械工业部标准:JB/2300-84《回转支承型式、基本参数和技术要求》,主要由机械电子工业部天津工程机械研究所、徐州海林回转支承厂负责起草,后来国家又在1991年发布了建筑机械标准:JB36.1-36.3-91,在1999年和2011年先后发布新的机械行业标准JB/2300-1999及JB/2300-2011。 回转支承,是一种能够承受综合载荷的大型轴承,可以同时承受较大的轴向、径向负荷和倾覆力矩。回转支承轴承一般带有安装孔、内齿轮或外齿轮、润滑油孔和密封装置,因而能使主机设计结构紧凑,引导简便,维护容易。回转支承轴承有无齿式,外齿式和内齿式的四点接触球轴承、双排角接触式球轴承交叉圆柱滚子轴承、交叉圆锥滚子轴承和三排圆柱滚子复合轴承四个系列,其中四点接触球轴承具有较高的静负荷能力,交叉圆柱滚子具有较高的动负荷能力,交叉圆锥滚子轴承的预过盈能使轴承具有较大的支撑刚性和回转精度,三排圆柱滚子组合轴承由于承载能力的提高引向轴承高度,各种力量分别由不同滚道承受,所以同样受力情况下,其轴承直径可大大缩小,因而有使主机更加紧凑的特点是一种高承载能力的回转支承轴承。回转支承轴承广泛用于起重机械、采掘机械、建筑机械、港口机械、船舶机具以及高精度的雷达机械和导弹发射架等设备的大型回转装置上。同时也可以根据用户的具体要求设计、开发、生产各种特殊结构回转支承轴承。 基本结构 回转支承通常由蜗杆、回转支承、壳体、马达等部件构成。由于核心部件采用回转支承,因此可以同时承受轴向力、径向力、倾翻力矩。其形式很多,但结构组成基本大同小异。 应用 回转支承在现实工业中应用很广泛,被人们称为:“机器的关节”,其主要应用在被广泛应用于:汽车起重机、铁路起重机、港口起重机、船用起重机、冶金起重机、集装箱起重机、挖掘机、灌装机、以及CT机驻波治疗仪、航海仪、雷达天线座、导弹发射架、坦克、机器人以及旋转餐厅等等方面。 工程机械 回转支承应用广泛,工程机械是回转支承最初应用也是应用最广泛的地方,如土方机械、挖掘机、解体机、堆取料机、平地机、压路机、强夯机、凿岩机械、掘进机等。其他的还有:混凝土机械:混凝土泵车、混凝土搅拌布料杆一体机、带式布料机 给料机械:圆盘式给料机、混砂机洛阳湛泸轴承提供 起重机械:轮式起重机、履带式起重机、门座式起重机、塔式起重机、叉式起重机、随吊机、

回转支承

回转支承资料2010年05月一、概述回转支承013.35.1250由两个套圈组成,结构紧凑,重量轻,钢球与桃形滚道四点接触,能同时承受轴向力、径向力和倾覆力矩,广泛应用于各种工程机械及旋转工作台。二、技术要求(一)回转支承013.35.1250材料及技术参数回转支承材料及技术参数1、材料、1)套圈采用42CrMo-GB/T 3077,也可采用具有良好的正火、调质)和感应淬火性能的其它材料;2)滚动体采用GCCr15制造,符合GB/T 18254-2002的规定。)2、硬度、1)基体硬度)调质处理的套圈硬度为250HB~290HB。2)滚道表面硬度及层深)滚道表面中频感应淬火后套圈滚道表面硬度为55HRC~62HRC;轴承滚道淬火后的有效硬化层深度DS≥3.5mm(硬度≥48HRC的滚道表层深度)3)齿轮表面硬度)齿面、齿根感应淬火硬度为50HRC~60HRC;齿面有效硬化层深度DS 取2.2~3.5mm、齿根有效硬化层深度DS 取1.5~3.5mm,有效硬化层深度DS(硬度≥40HRC表层深度)。滚动体、(二)回转支承013.35.1250滚动体、滚道、螺栓及齿回转支承滚动体滚道、轮的设计计算和校核1、钢球直径、2、滚道、在滚道截面尺寸允许的情况下,适当增大钢球直径,可以在一定程度上提高回转支承的承载能力。回转支承回转支承013.35.1250的钢球直径W取Φ35mm。的钢球直径D 回转支承的钢球直径。根据ISO76:2006和ISO281:2007计算回转支承的额定静载荷和额定动载荷;分别计算回转支承静态工况下和动态工况下的当量Fa和当量M,分别利用回转支承静态承载曲线和动态承载曲线对轴承进行静态安全系数和疲劳寿命选型校核,要求在其最大极限载荷情况下的最小静态安全系数和最小动态安全系数都大于等于1,回转支承013.35.1250的静态承载曲线和动态承载曲线如下图所示,表示回转支承保持静止状态时所能承受的最大负荷。3、螺栓、首先将螺栓的计算载荷转化为当量载荷,然后利用螺栓极限负荷曲线(它是在螺栓夹持长度为螺栓公称直径的5倍,预紧力为螺栓材料屈服极限的70%时确定的)来对螺栓在最大极限载荷情况下进行初步校核;再根据VDI2230对在承受静态或交变工作载荷下的螺栓连接进行校核,预防因连接失效可能引起严重损失。4、齿轮、根据ISO6336-1:2006,ISO6336-2:2006和ISO6336-3:2006对齿轮在极限载荷和疲劳载荷下的接触强度和弯曲强度分别进行计算和验证;当小齿轮最大输出扭矩10700NM ,大齿轮的接触强度的计算安全系数SH 为1.14 ,弯曲强度的计算安全系数SF为1.48 ,满足要求。S 1.48 (三)影响回转支承013.35.1250承载能力的四个主要参数影响回转支承承载能力的四个主要参数回转支承失效形式有两种,一是滚道损坏,而是断齿,而滚道损坏占的比例达98%以上,因而滚道质量的好坏是影响回转支承寿命的关键因素。其中滚道硬度、淬硬层深度、滚道曲率半径和接触角是影响滚道质量的最重要的四个因素。1、滚道硬度回转支承滚道淬火硬度对其额定静载荷影响较大,如以55HRC时额定静载荷为1,则轴承额定静载荷与滚道硬度的对应关系如下表。滚道硬度HRC 额定静载荷60 1.53 59 1.39 58 1.29 57 1.16 56 1.05 55 1 53 0.82 50 0.58 回转支承013.35.1250滚道表面硬度为滚道表面硬度为55HRC~62HRC。回转支承滚道表面硬度为~。2、滚道淬硬层深度必要的淬硬层深度是回转支承滚道不产生剥落的保证。当回转支承承受外负荷时,钢球与滚道由点接触变为面接触,接触面是一个椭圆面。滚道除受压应力外,还受到剪切应力,而最大剪切应力发生在距表面下0.47a(接触椭圆的长半轴)深处,这也是标准中根据钢球直径大小而不是回转支承直径大小来规定淬硬层深度的原因,标准中给出了最小保证值。其中轴承额定静载荷C与淬硬层深度H0.908成正比,若将要求为4mm的淬硬层深度只淬到2.5mm,那么轴承额定静载荷C将由1降为0.65,回转支承由于疲劳剥落而失效的概率将极大地提高。回转支承013.35.1250滚道淬火后的有效硬化层深度滚道淬火后的有效硬化层深度DS≥3.5mm。回转支承滚道淬火后的有效硬化层深度。3、滚道曲率半径滚道曲率半径是指滚道在垂直剖面内的曲率半径,它与钢球半径的比值t的大小也显著影响着回转支承的额定静载荷和疲劳寿命,设t=1.04时的额定静载荷和疲劳寿命均为1,则回转支承的额定静载荷和疲劳寿

回转支承轴承型号及其结构特点

回转支承轴承型号及其结构特点 单排四点接触球式回转支承轴承 洛阳龙马轴承有限公司生产的单排四点接触球式回转支承轴承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。 双排异径球式回转支承轴承 洛阳龙马轴承有限公司生产的双排球式回转支承轴承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时,滚道须特殊设计。双排异径球式回转支承轴承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。 单排交叉滚柱式回转支承轴承 洛阳龙马轴承有限公司生产的单排交叉滚柱式回转支承轴承,由两个座圈组成,结构紧凑、重量轻、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力、倾翻力矩和较大的径向力,被广泛地用于起重运输,工程机械和军工产品上三排滚柱式回转支承轴承 洛阳龙马轴承有限公司生产的三排滚柱式回转支承轴承有三个座圈,上下及径向滚道各自分开,使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷,是四种产品中承载能力最大的一种,轴、径向尺寸都较大,结构牢固,特别适用于要求较大直径的重型机械,如斗轮式挖掘机、轮式起重机,船用起重机、港口起重机,钢水运转台及大吨位汽车起重机等机械上。 轻型系列回转支承轴承 洛阳龙马轴承有限公司生产的轻型回转支承轴承具有与普通回转支承轴承相同的结构形式,重量轻,转动灵活。广泛应用于食品机械、灌装机械而、环保机械等领域。 单排四点接触球式回转支承轴承 洛阳龙马轴承有限公司生产的单排四点接触球式回转支承轴承由两个座圈组成,结构紧凑、钢球与圆弧滚道四点接触。主要用于汽车起重机、塔式起重机、挖掘机、打桩机、工程作业车、雷达扫描设备等承受倾翻力矩、垂直轴向力、水平倾向力作用的机械上。 单排交叉滚柱式回转支承轴承 洛阳龙马轴承有限公司生产的单排交叉滚柱式回转支承轴承,由两个座圈组成,结构紧凑、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力,倾翻力矩和较大的径向力,被广泛地用于其中运输、工程机械和军工产品上。

单排四点接触球式回转支承(HS系列)外齿式设计参数

外齿式 齿轮参考DL 圆周力重量mm D d H D1D2n1D3d1H1h b m De 调质kg mm mm mm mm mm mm mm mm mm mm mm mm mm T 104N HSW.25.625 1.45751.9146 5.2HSW.25.625A 1.156755.5122 6.2HSW.25.720 1.46860.3139 6.2HSW.25.720A 18861.11048.3HSW.30.820 1.46980.61597.2HSW.30.820A 110986.29512.2HSW.30.880 1.1581047.51279.7HSW.30.880A 1101046.310112.2HSW.30.1020 1.481219.31489.7HSW.30.1020A 1.15101219.211812.2HSW.30.1220 1.4101424.913815.7HSW.30.1220A 1121435.911618.8HSW.35.1250-0.3510144314315.7HSW.35.1250A 1121449.611718.8HSW.35.1435 1.15121655.513418.8HSW.35.1435A 1141661.211521.9HSW.35.1540 1.4 12 1780.8 144 23 外型尺寸 安装尺寸结构尺寸172552580齿轮参数n mm x z 序号 3626624686855651818126010028206208078066018601201837217193940705956812482181883893749242012702104100076095956 800 2470230204 881 878 51170 875 95 8312410211018 8011209302422157030061365107512013101130369045024612211218714001090120105156125112481051350115036261590520815951278120153513353690610266143614339 17201360 14010515615411538 122 16601420422618 110 732结构特点、性能、适用范围 单排四点接触球式回转支承(HS系列)--外齿式 外齿式- 单排四点接触球式回转支承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

回转支承轴承规格型号【大全】

回转支承轴承规格 内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理! 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展. 回转支承轴承 回转支承轴承又叫转盘轴承,有些人也称其为:旋转支承、回旋支承。英文名字叫:slewing bearing 或slewing ring bearing 又或turntable bearing。 简介 回转支承是近四十年在世界范围内逐渐兴起的新型机械零部件,它有内外圈、滚动体等构成,我国定型生产的回转支承,主要是80年代初由机械工业部指定天津工程机械研究所组织引进原联邦德国Rothe Erde公司的设计和制造技术。1984年12月20日发布了中华人民共和国机械工业部标准:JB/2300-84《回转支承型式、基本参数和技术要求》,主要由机械电子工业部天津工程机械研究所、徐州海林回转支承厂负责起草,后来国家又在1991年发布了建筑机械标准:JB36.1-36.3-91,在1999年和2011年先后发布新的机械行业标准JB/2300-1999及JB/2300-2011。 回转支承,是一种能够承受综合载荷的大型轴承,可以同时承受较大的轴向、径向负荷和倾覆力矩。回转支承轴承一般带有安装孔、内齿轮或外齿轮、润滑油孔和密封装置,因而能使主机设计结构紧凑,引导简便,维护容易。回转支承轴承有无齿式,外齿式和内齿式的四点接触球轴承、双排角接触式球轴承交叉圆柱滚子轴承、交叉圆锥滚子轴承和三排圆柱滚子复合轴承四个系列,其中四点接触球轴承具有较高的静负荷能力,交叉圆柱滚子具有较高
