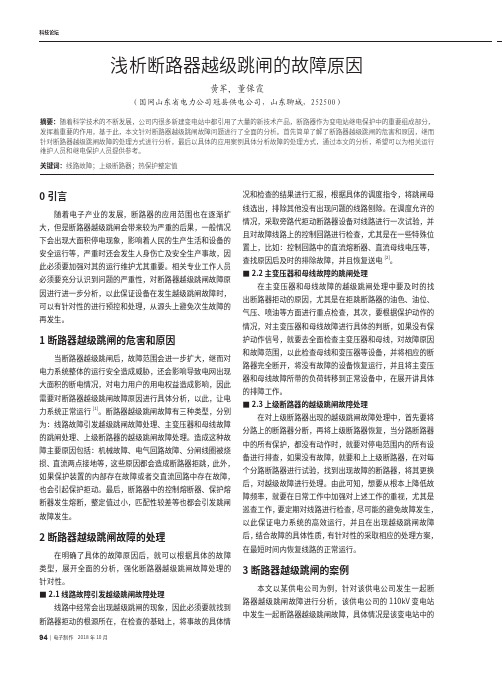

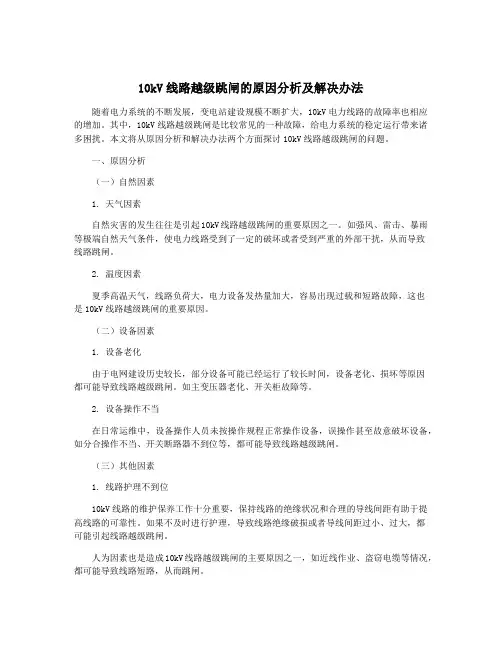

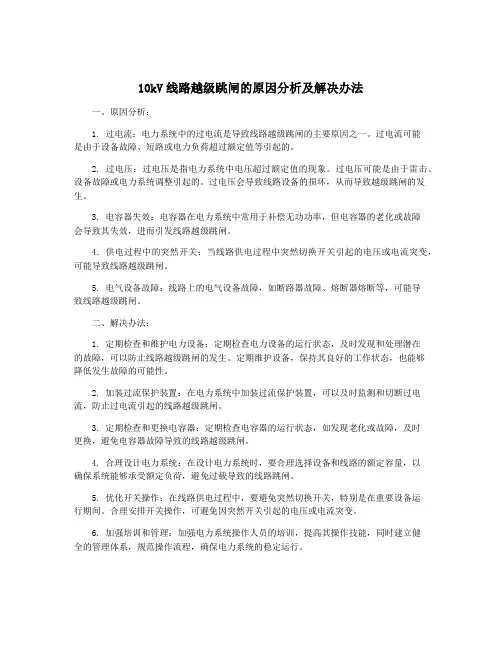

一、什么是断路器越级跳闸
断路器越级跳闸：是指当电力系统线路发生短路、漏电等故障时，需有该级预设保护的断路器进行跳闸保护来切除故障，但因该级断路器故障而未跳闸，由上级或者下级断路器跳闸进行越级跳闸。
断路器的“拒跳”对系统安全运行威胁很大，轻则使事故停电范围扩大，重则导致系统性故障，造成大面积停电事故。拒绝跳闸比拒绝合闸带来的危害性更大。

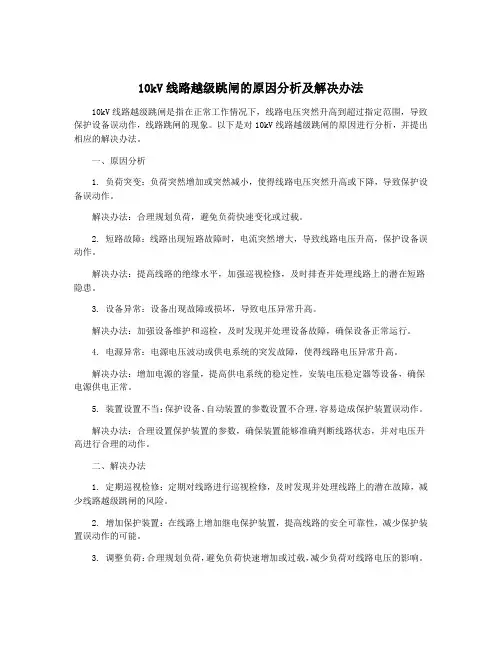

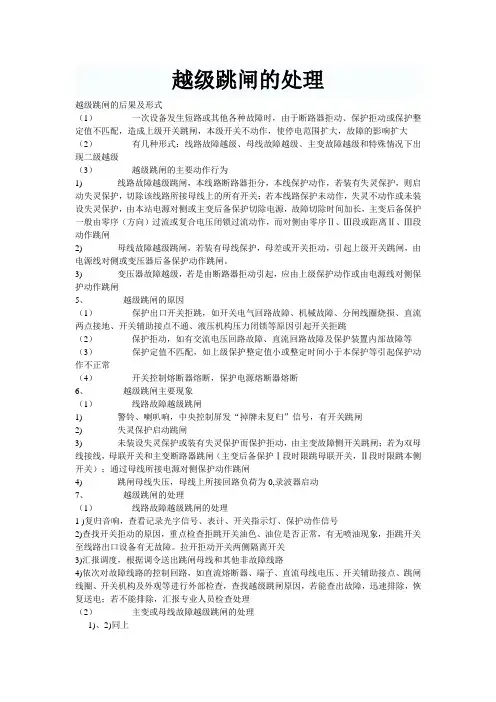

二、断路器越级跳闸故障的处理办法
1、断路器越级跳闸后应首先检查断路器的保护动作情况。如断路器发生保护动作，造成拒绝跳闸发生越级，则应拉开拒跳断路器两侧的隔离开关，并对其它非故障线路进行送电测试。如果断路器未发生保护动作，造成拒绝跳闸发生越级，则应将各线路断路器断开，再对线路进行逐条送电测试，如发现故障线路，则将该线路停电，拉开断路器两侧的隔离开关，再将其它非故障线路送电。如此查出故障线路发生位置。
2、当主变压器发生异常强烈响动，且电流表显示数值满额，应首先
断开电源总断路器，以防烧坏主变压器，然后对事故原因进行分析。
3、如排除电气故障原因（如控制电源电压过低，或控制回路熔断器接触不良，熔丝熔断等）造成断路器“拒跳”原因后，应联系调度，作为停用、转检修处理。
4、如发生上级断路器越级跳闸，若查明有分路保护动作，但该分路断路器未跳闸，则分断该级断路器，然后恢复上级断路器；若查明各分路保护均未动作，则应检查停电范围内设备有无故障，若无故障可合上上级断路器，并逐一试送各分路断路器。当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障断路器。可对该线路进行隔离维修更换。

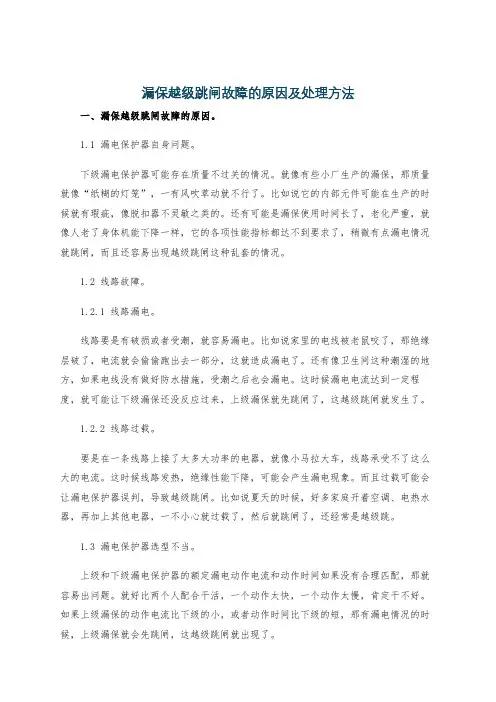

0前言 漏电保护器在人身安全、设备保护和防止电气火灾等方面起着重要的作用。由于它使用安全方便得到广泛应用，而使用中也存在这样那样的问题、笔者从使用者的角度介绍它的相关知识和注意事项故障处理。 漏电保护器又叫漏电开关、它有电磁式、电子式等几种： 1漏电保护器的工作原理 1.1电磁式漏电保护器的工作原理 主要由高导磁材料(坡莫合金)制造的零序电流互感器、漏电脱扣器和常有过载及短路保护的断路器组成、全部另件安装在一个塑料外壳中。被保护电路有漏电或人体触电时，只要漏电或触电电流达到漏电动作电流值。零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器使断路器在0.1秒内切断电源，从而起到漏电和触电保护作用。当被保护的线路或电动机发生过载或短路时，断路器中的电磁式液压延时脱扣器中热元件上的双金属片发热动作、使开关分闸，切断电源。 1.2电子式漏电保护器的工作原理 主要由零序电流互感器，集成电路放大器，漏电脱扣器及常有过载和短路保护的断路器组成。被保护电路有漏电或人体触电时，只要漏电或触电电流达到漏电动作电流值，零序电流互感器的二次绕组就输出一个信号，经过集成电路放大器放大后，使漏电脱扣器动作驱动断路器脱扣，从而切断电源起到漏电和触电保护作用。如果使用兼有过压保护是利用分压原理取得过电压信号，使可控硅导通，切断电源。 2漏电断路器的选用原则 2.1根据使用目的和电气设备所在的场所来选择 漏电断路器用于防止人身触电，应根据直接接触和间接接触两种触电防护的不同要求来选择。 2.1.1直接接触触电的防护 因直接接触触电的危害比较大，引起的后果严重，所以要选用灵敏度较高的漏电断路器，对电动工具、移动式电气设备和临时线路，应在回路中安装动作电流为30 mvA，动作时间在0.1 s之内的漏电断路器。对家用电器较多的居民住宅，最好安装在进户电能表后。 如果一旦触电容易引起二次伤害（比如高空作业），应在回路中安装动作电流为15 mA，动作时间在0.1 s之内的漏电断路器。对于医院中的电气医疗设备，应安装动作电流为6 mA，动作时间在0.1 s之内的漏电断路器。
断路器三相不一致保护误动分析及防范措施 摘要：断路器三相不一致保护是为了防止在220kV及以上电压等级线路中，由 于人为操作或自动重合过程中，存在因三相非同期合闸、单相重合失败等导致的 非全相运行时出现的负序、零序分量危害电气设备，甚至引起断路器越级跳闸情 况的发生。目前，电力系统普遍采用的断路器本体三相不一致保护方案，其起动 回路取自断路器跳合位辅助触点，回路简单，可靠性高。 关键词：断路器；三相不一致；保护误动；防范措施 一、断路器三相不一致保护 （一）对电网安全稳定运行的影响 电网处于三相不一致运行状态时，系统中出现的零序和负序分量会对保护的 动作性能产生影响，甚至引起零序保护误动作，同时也会对发电机、变压器等电 气设备产生一定危害。因此，需断路器三相不一致保护及时跳开三相开关，使系 统恢复对称运行。例如，线路保护中的两段零序过流时间分别取5s和7s。线路 断路器三相不一致动作时间取2s，防止本级线路三相不一致运行时，相邻零序过 流保护误动作。220kV及以上电压等级的电网中，为保持线路在单相接地故障情 况下的输电能力，增强系统稳定性，线路保护通常采用单相跳闸、单相重合的方式，当线路重合于永久性故障时，线路保护再三相跳闸切除故障。因此，对于单 相重合闸的断路器，三相不一致保护动作时间按躲过单相重合闸时间整定，对于 三相重合闸和没有重合闸的断路器，动作时间一般整定为0.5s或1s。例如220kV 双母线主接线的线路断路器，其单相重合闸时间一般整定为0.5s，三相不一致时 间一般整定为2s，母联断路器三相不一致时间一般整定为0.5s；500Kv 3/2主接 线常规完整串的线路单相重合闸一般为边断路器优先重合，中断路器待边断路器 重合成功后再重合，当边断路器和中断路器的重合时间分别整定为0.8s和1.1s时，其断路器三相不一致时间一般均整定为2s。基于上述分析，一方面，断路器三相 不一致保护应尽快动作，使处于三相不一致的系统恢复三相对称状态；另一方面，断路器三相不一致保护应在线路保护单相重合闸等功能动作后再动作。 （二）二次回路可靠性及影响因素 断路器本体三相不一致保护不经零序和负序电流闭锁，直接由断路器辅助触 点（DLA，DLB，DLC）作为启动判据，判据简单，可靠性较低，继电器、接触器 故障或触点误闭合均会导致保护误动作。结合运行经验分析图1中的典型回路， 压板和辅助触点为简单金属构件，可靠性高，寿命周期长。相比较而言，继电器 和直流接触器为精密器件，长期在户外运行，高温、潮湿、极端雨雪天气等因素 的影响易使器件故障或者精度降低。同时，继电器和接触器安装在开关就地控制 柜或机构箱内，设计、选型及运行维护管理均随一次专业，其重要性常常未引起 足够重视。若时间继电器故障，KT触点闭合，导致三相不一致回路误导通，会引 起断路器误跳闸。接触器TX故障也会导致断路器误跳闸。若时间继电器发生动 作时间偏移，三相不一致保护可能在单相重合闸动作之前提前三跳开关，也可能 因延迟动作或拒动作导致相邻线路零序保护动作跳闸。据统计，某省级电网2010—2015年共发生十多起断路器三相不一致保护时间继电器故障或者计时偏移 的缺陷。因此，如何采取措施提升继电器、接触器及断路器三相不一致保护回路 的可靠性对电网安全稳定运行十分重要。 二、故障现象 （一）某220kV变电站220kV线路断路器为ABB公司的SF6断路器，采用南
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 运行中断路器误跳闸故障的分析、判断和处理(标准版)
运行中断路器误跳闸故障的分析、判断和处 理(标准版) 导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 若系统无短路或直接接地现象，继电保护未动作，断路器自动跳闸称断路器“误跳”。对“误跳”的分析、判断与处理一般分以下三步进行。 1、根据事故现象的以下特征，可判定为“误跳”。 （1）在跳闸前表计、信号指示正常，表示系统无短路故障。 （2）跳闸后，绿灯连续闪光，红灯熄灭，该断路器回路的电流表及有功、无功表指示为零。 2、查明原因，分别处理。 （1）若由于人员误碰、误操作，或受机械外力振动，保护盘受外力振动引起自动脱扣的“误跳”，应排除开关故障原因，立即送电。 （2）对其他电气或机械部分故障，无法立即恢复送电的则应联系调度及有关领导将“误跳”断路器停用，转为检修处理。 3、对“误跳”断路器分别进行电气和机械方面故障的检查、分析。
（1）电气方面故障原因有： ①保护误动或整定位不当，或电流、电压互感器回路故障； ②二次回路绝缘不良，直流系统发生两点接地（跳闸回路发生两点接地）。 （2）机械方面故障原因有： ①合闸维持支架和分闸锁扣维持不住，造成跳闸； ②液压机械a分闸一级阀和逆止阀处密封不良、渗漏时，本应由合闸保持孔供油到二级阀上端以维持断参器在合闸位置，但当漏的油量超过补充油量时，在二级阀上下两端造成压强不同。当二级习上部的压力小于下部的压力时，二级阀会自动返回，而二级阀返回会使工作缸合闸腔内高压油泄掉，从而使断路器跳闸。 XX设计有限公司 Your Name Design Co., Ltd.
断路器不能合闸,造成断路器不能合闸的原因可能是： 1>欠压线圈不工作（电压正常）(解决办法--更换欠压线圈(； 2>按下合闸按钮，合闸线圈得电不工作(解决办法--更换欠压线圈)； 3>合闸按钮接触不良(解决办法：更换合闸按钮)；4>控制回路熔芯烧坏(解决办法--确认控制回路正常无短路后更换熔芯)； 5>断路器未储能(解决办法--检查电动机控制电源电压必须≥ 85%)； 6>合闸电磁铁控制电源电电压小于85%(解决办法--合闸电磁铁电源电压必须≥ 85%)； 7>合闸电磁铁已损坏(解决办法--更换合闸电磁铁)； 8>抽屉式断路器二次回路接触不良(解决办法--把抽屉式断路器重新摇到“接通” 位置。检查二次回路是否连接可靠)； 9>万能转换开关在停止位(解决办法--将开关转到左送电或右送电处)； 1.“拒合”故障的判断和处理 发生“拒合”情况，基本上是在合闸操作和重合闸过程中。此种故障危害性较大，例如在事故情况下要求紧急投入备用电源时，如果备用电源断路器拒绝合闸，则会扩大事故。判断断路器“拒合”的原因及处理方法一般可以分三步。 ①检查前一次拒绝合闸是否因操作不当引起（如控制开关放手太快等），用控制开关再重新合一次。 ②若合闸仍不成功，检查电气回路各部位情况，以确定电气回路是否有故障。检查项目是：合闸控制电源是否正常；合闸控制回路熔断器和合闸回路熔断器是否良好；合闸接触器的触点是否正常；将控制开关扳至“合闸时”位置，看合闸铁芯动作是否正常。
③如果电气回路正常，断路器仍不能合闸，则说明为机械方面故障，应停用断路器，报告调度安排检修处理。 经过以上初步检查，可判定是电气方面，还是机械方面的故障。常见的电气回路故障和机械方面的故障分别叙述如下。 1.1电气方面常见的故障 若合闸操作前红、绿灯均不亮，说明无控制电源或控制回路有断线现象。可检查控制电源和整个控制回路上的元件是否正常，如：操作电压是否正常，熔断器是否熔断，防跳继电器是否正常，断路器辅助接点接触是否良好等。 当操作合闸后绿灯闪光，而红灯不亮，仪表无指示，喇叭响，断路器机械分、合闸位置指示器仍在分闸位置，则说明操作手柄位置和断路器的位置不对应，断路器未合上。其常见的原因有：合闸回路熔断器熔断或接触不良；合闸接触器未动作；合闸线圈发生故障。 当操作断路器合闸后，绿灯熄灭，红灯瞬时明亮后又熄灭，绿灯又闪光且有喇叭响，说明断路器合上后又自动跳闸。其原因可能是断路器合在故障线路上造成保护动作跳闸或断路器机械故障不能使断路器保持在合闸状态。 若操作合闸后绿灯闪光或熄灭，红灯不亮，但表计有指示，机械分、合闸位置指示器在合闸位置，说明断路器已经合上。可能的原因是断路器辅助接点接触不良，例如常闭接点未断开，常开接点未合上，致使绿灯闪光和红灯不亮；还可能是合闸回路断线或合闸红灯烧坏。 操作手把返回过早。 操作电压过低，电压为额定电压的80%以下。 1.2机械方面常见的故障 ①传动机构连杆松动脱落。
DW16系列万能式断路器(以下简称断路器)为交流50Hz，额定工作电流200A至4000A，额定工作电压为400V，主要用于配电网络中，用来分配电能，保护线路和电源设备的过载、欠电压、短路。在正常条件下，可作为线路的不频繁转换之用。 符合标准：GB /T 14048.2、IEC 60947-2。 1 适用范围 DW16 系列万能式断路器 DW 16-□ 壳架等级额定电流 设计代号 万能式断路器 3.1 周围空气温度：3.1.1 上限值不超过+40℃；3.1.2 下限值不低于-5℃； 3.1.3 24h内的平均值不超过+35℃。3.2 海拔：安装地点的海拔不超过2000m。3.3 安装类别： 断路器安装类别Ⅳ，辅助电路安装类别除欠电压脱扣线圈与断路器相同外其余为Ⅲ。3.4 大气条件： 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%。同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。3.5 污染等级：3级。 3.6 断路器安装的垂直倾斜度不超过5 。 4.1 断路器的额定电流(见表1)。 4.2 断路器的额定绝缘电压，额定工作电压和额定短路分断能力(见表2) 注：分子为Icu，分母为Ics。 4.3 附件的额定电压(见表3)。4.4 辅助触头： 4.4.1 辅助触头约定发热电流为6A，额定控制容量交流300VA，直流为60W。 4.4.2 辅助触头为电气上不可分开，通常为五常开五常闭或三常开三常闭，默认时提供三 开三闭；如需要还可有其它组合方式。 2 型号及含义 3 正常工作条件和安装条件 4 主要参数及技术性能 。 表1 表2
10-35k V间隔保护施工安全技术交底 AQ3.3.1.2 施工单位：广东明煌电力工程有限公司 工程名称河源市110kV麻布岗至田心 单回送电线路工程 配套110kV麻布岗变电站扩 建工程 分部分项 工程 10-35kV间隔保护施 工 工种泥工班 一、应采取的安全措施： 1、个人安全防护用品配备：安全帽、安全带等; 2、施工区域安全防护用品配备：安全网、安全围栏等。 3、10-35kV 间隔保护施工作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安 全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。 4、按《指南》中与10-35kV 间隔保护施工相关联的《电网建设安全施工作业票》（编码： DLJB-ZW-13-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 5、施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员 负责将安全措施落实到各作业任务和步骤中。 6、安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10天须重 新办理作业票，在工作完成后上交项目部保存备查。 二、因采取的技术措施： 1、严格按照施工图设计、施工组织设计方案和相关技术要求进行施工。 2、设备到货验收时，要核实设备型号、出厂质量合格证、出厂测试记录、并按要求格式作书面记录。 3、保护的配置满足南方电网继电保护技术规范要求。 4、严格按设备标识规范进行标识工作。 5、严格按南方电网厂站二次接线标准要求进行二次回路接线，并通过绝缘测试、通道联调、通流试验、 通压试验、整组传动、带负荷测试等检查方法验证保护及二次回路接线的正确性。 6、施工过程中发现设备存在质量问题应马上停止施工，填写设备缺陷通知单，及时报告各有关单位 共同解决，并按要求格式形成书面记录和存档。 7、工程竣工验收后，施工单位应提供设备数码照片。 三、危险点 误入带电间隔 电源的使用 高空落物 高空坠落 误碰运行设备 误整定 误接线 无投退压板 人身静电造成保护装置集成电路芯片损坏 精度测试时，长期加入大电流损坏保护装置或试验装置 绝缘测试造成母差保护或安慰装置误动 断开或投入电源顺序错以致空气断路器越级跳闸
智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃， 注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为 Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
目录 中文摘要 (Ⅰ) 第 1 章绪论 (1) 1.1 配电网供电可靠性分析和现状 (1) 1.2 本文研究的意义及所完成的主要工作 (2) 第2章配电网元件概述及可靠性分析 (3) 2.1 元件可靠性的基本概念 (3) 2.1.1 可修复元件的状态 (3) 2.1.2 可修复元件的与失效有关的可靠性指标 (4) 2.1.3 可修复元件的与维修有关的可靠性指标 (5) 2.1.4 两种典型的元件寿命概率分布 (6) 2.1.5 元件的可用度 (8) 2.2 配电网络元件的故障率分析 (9) 2.2.1 元件的故障率计算 (9) 2.2.2 元件组的故障率分析 (9) 第3章配电网可靠性计算方法 (11) 第4章 10KV配电网供电可靠性分析 (13) 4.1 故障停电原因及对策 (13) 4.1.1 外力破坏 (13) 4.1.2 自然灾害 (14) 4.l.3 高压用户影响 (14) 4.1.4 导线问题 (14) 4.1.5 其他方面 (15) 4.2 非故障停电原因及解决办法 (15) 4.2.1 非故障停电原因 (15) 4.2.2 解决办法 (15)
牵引变电所常见故障判断及处理 方案 第一部分 牵引变电所处理故障的原则 1、牵引变电所的故障处理及事故抢修，要遵循“先通后复” 的原则。 2、对于有备用设备的牵引变电所，首先要考虑投入备用设备，以最快的速度设法先行恢复供电，并采用正确、可行的方案，迅速、果断地进行事故处理和抢修。然后及时通知有关部门，再修复或更换故障设备。 3、限制事故、故障的发展，消除事故、故障根源以及对人身设备的威胁。 4、在危及人身安全或设备安全的紧急情况下，值班人员可以先行断开有关的断路器和隔离开关，然后再报告段调度。 5、对于事故抢修，情况紧急时可以不开工作票，但应向段调度报告概况，听从段调度的指挥，在作业前必须按规定做好安全措施，并将抢修作业的时间、地点、内容及批准人的姓名等记录到值班日志中。 6、事故抢修时，牵引变电所所长或负责人应尽快赶到现场担任事故抢修工作领导人，如果所长不在即由当班值班人负责人自动担任抢修领导工作。
1. 断路器频繁误跳闸的原因 为了找出造成故障的原因，我们用电流钳表对设备电流进行测量，然而发现几个钳表所测电流值相差非常大，例如下图的现场测试图所示。那么哪个值才是正确的呢？图2是该电流的波形。 图 1 左边电流为5.92A，右边电流为4.05A 图2 对应的电流波形
从电流波形可以看出，该负载是一个非线性负载，波形不是标准的正弦波，图1中左边的电流表是真有效值测量仪，右边的是按有效值校准的平均值测量仪。那么为什么这两种电流表测出来的电流值会相差那么大呢？在很好的理解它们差异所在之前必须首先了解有效值的确切含义。 交流电流的有效值（RMS）等于在同一电阻性负载回路中，与其产生等热量的直流电流的大小。使用交流电时，电阻产生的热量与一个周波内的平均电流的平方成正比。换而言之，产生的热量和电流平方的平均值成正比，也就是说电流值和这个平方的平均值开方后的值也就是有效值成正比。（由于平方后总是正数，所以不用考虑极性问题）对于如图 2 所示的纯正弦波，有效值是峰值的0.707 倍（或者说峰值是有效值的即1.414 倍）。换句话说，有效值为1 安培的纯正弦波电流的峰值电流为1.414 安培。如果波形值仅仅被简单的平均（对半个负波形取反），平均值就是峰值的0.636 倍，或是有效值的0.9 倍。图3 所示为这两个重要的比例关系。 波顶因数=峰值/有效值=1.414 波形因数=有效值/平均值=1.111 图3 纯正弦波 在测量一个纯正弦波（仅限于纯正弦波）时，简单的测出平均值（0.636 倍峰值），再乘以波形因数1.111（即0.707 倍峰值）所得到的数值是完全正确的，这个数值也被称为有效值。这种方法被广泛用于所有的模拟测量仪（此时平均值是靠线圈运动的惯性和阻尼作用来实现的）和所有旧式、仪表和大多数电流表数字万用表上。这种技术被称为“平均读数，按有效值校准”的测量方法。问题是这种测量方法只适用于纯正弦波，而在现实的电气装置中根本不存在纯正弦波。图 4 所示的波形图是一个接入个人电脑后所产生的典型电流波形图。方均根值仍然是 1 安培，但是峰值要明显高于纯正弦波时的峰值，为2.6 安培。 同时平均值则小得多，为0.55 安培。

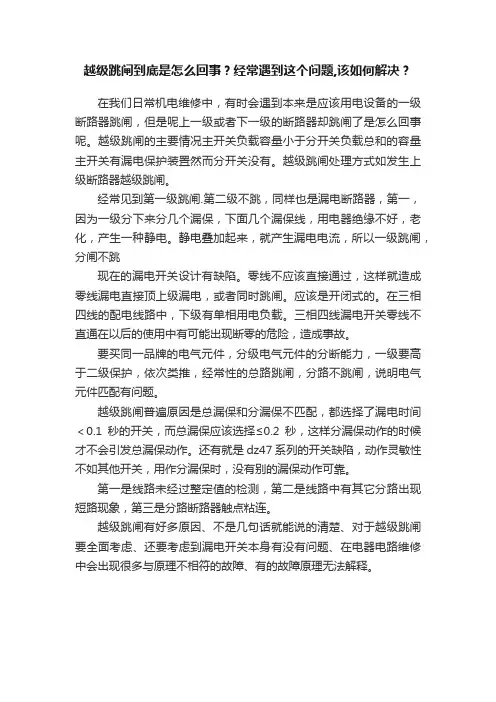

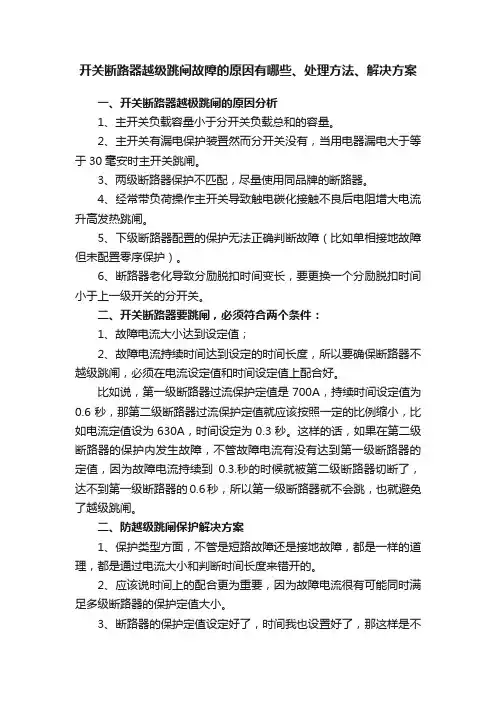

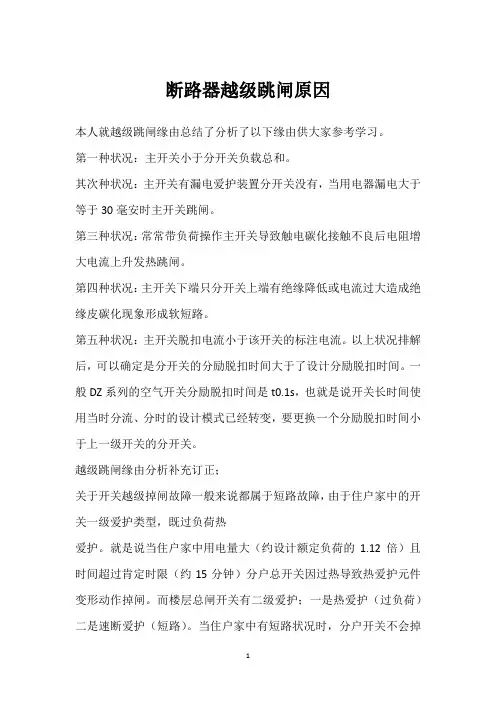

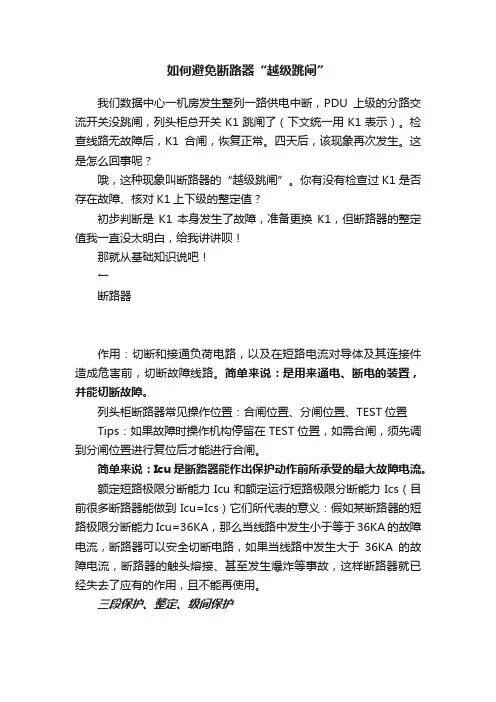

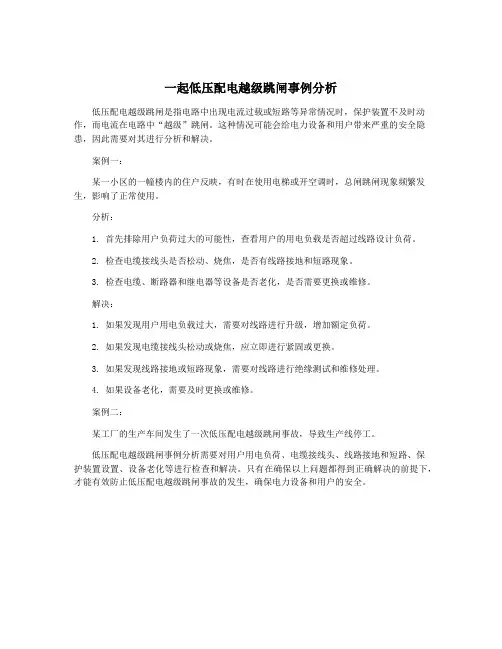

电箱越级跳闸，很多老电工都不知道为什么 越级跳闸的主要情况 ? 主开关负载容量小于分开关负载总和的容量。 ? ? 主开关有漏电保护装置然而分开关没有，当用电器漏电大于等于30毫安时主开关跳闸。 ? ? 两级断路器保护不匹配，尽量使用同品牌的断路器。 ?
? 经常带负荷操作主开关导致触电碳化接触不良后电阻增大电流升高发热跳闸。 ? ? 下级断路器配置的保护无法正确判断故障（比如单相接地故障但未配置零序保护）。? ? 断路器老化导致分励脱扣时间变长，要更换一个分励脱扣时间小于上一级开关的分开关。 ? 越级跳闸解决对策 如发生上级断路器越级跳闸，若查明有分路保护动作，但该分路断路器未跳闸，则
分断该级断路器，然后恢复上级断路器；若查明各分路保护均未动作，则应检查停电范围内设备有无故障，若无故障可合上上级断路器，并逐一试送各分路断路器。当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障断路器。可对该线路进行隔离维修更换。 断路器要跳闸，必须符合两个条件： 第一个是故障电流大小达到设定值；
第二个是故障电流持续时间达到设定的时间长度，所以要确保断路器不越级跳闸，必须在电流设定值和时间设定值上配合好。 比如说，第一级断路器过流保护定值是700A，持续时间设定值为0.6秒，那第二级断路器过流保护定值就应该按照一定的比例缩小，比如电流定值设为630A，时间设定为0.3秒。这样的话，如果在第二级断路器的保护内发生故障，不管故障电流有没有达到第一级断路器的定值，因为故障电流持续到0.3.秒的时候就被第二级断路器切断了，达不到第一级断路器的0.6
前排左一：控制器 前排中：储能机构，上部—绿色为欠压脱扣器，蓝色为合闸线圈（合闸电磁铁），赭石色为分励脱扣器 前排右：电动机，上部——绿色部件为与欠压脱扣器联合使用的：欠压延时控制器。 后排断路器本体（导电机构，灭弧室，进出线排），上部浅灰色部分为二次接线端子。 框架断路器分为这样几个大的版块： 1、触头导电部件 由于承载电流多数在630A以上，最高可至6300A，出于支承，绝缘，以及预期短路电流较大，电弧能量强等方面因素的影响，触头导电部分，被密封在一个腔体内。外壳材料由专用的DMC材料压制而成。各相导电触头上，分别装设有专用的速饱和互感器。将该相的电流信号，传递至控制器。 2、储能操作机构 利用一系列复杂的机械机构，拉伸一根大直径弹簧储能，利用脱扣机构，将主弹簧自拉伸位置解锁释放，进而执行合闸或者分闸的操作。 主弹簧，及相连接整合在一起的这些连杆，弹簧，称为储能机构。 主弹簧的拉伸，一方面可以通过一个手柄，可以人力完成。 更多地，通过一个电机和相连的减速齿轮机构，依靠电机为主拉簧储能。电操，储能电机，MOE，叫法有点混乱。 三(四)极触头，均分别与储能机构相连接。 储能机构 操作机构，是机械产品。基于所学专业原因，觉得这部分比之控制器更重要，所以多看了好多。 【四两拨千斤是什么？看看这些较弱的塑料件就知道了。】
【下面这些红字，是说，红字所代表的附件与储能机构在此连接】 【千斤：主拉簧】 【最后：操作机构正面标准照】 3、关于控制器 （1）取_信号 电流： A相互感器，B相互感器，C相互感器，N相互感器，变压器中心点接地互感器； 返回：电流值集合IA/IB/IC/IN/Ig/IΔn 电压： A相电压,B相电压，C相电压 返回：电压值集合 Uab Uac Ubc 频率： 返回：f （2）数据预处理 这部分用来根据电压电流信号，计算出功率，功率因数，有功功率，无功功
关于断路器异常运行及故障原因分析 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
关于断路器异常运行及故障原因分析 贾献居 （山东曹县供电公司） 摘要：高压断路器是重要的电网设备，其运行状态直接影响整个电力系统的运行稳定性和供电可靠性，所以做好高压断路器的异常分析，提高检修人员对各类异常的认识，对电网的稳定运行和提升检修人员的业务素质有着积极的意义。本文就断路器常见运行故障进行分析。 关键词：断路器、常见故障、原因分析。 断路器是接通和切断电路的主要电气设备.由于它的操作非常频繁，因此经常出现一些故障。例如，断路器合不上或拉不开.断路器不正常的自动分闸或自动合闸.泊断路器缺油或油质炭化，断路器操作能源失常，甚至还会发生断路器着火或爆炸的重大事故.等等。 一、断路器运行中发生拒绝跳闸故障的分析、判断与处理 断路器的"拒跳"对系统安全运行威胁很大，一旦某一单元发生故障时，断路器拒动，将会造成上一级断路器跳闸，称为"越级跳闸"。这将扩大事故停电范围，甚至有时会导致系统解列，造成大面积停电的恶性事故。因此，"拒跳"比"拒合"带来的危害性更大。对"拒跳"故障的处理方法如下。 1.拒跳”故障的特征为：回路光字牌亮，信号掉牌显示保护动作，但该回路红灯仍亮，上一级的后备保护如主变压器复合电压过流、断路器失灵保护等动作。在个别情况下后备保护不能及时动作，元件会
有短时电流表指示值剧增，电压表指示值降低，功率表指针晃动，主变压器发出沉重嗡嗡异常响声，而相应断路器仍处在合闸位置。 2.确定断路器故障后，应立即手动拉闸。 （1）当尚未判明故障断路器之前而主变压器电源总断路器电流表指示值碰足，异常声响强烈，应先拉开电源总断路器，以防烧坏主变压器。 （2）当上级后备保护动作造成停电时，若查明有分路保护动作，但断路器未跳闸，应拉开拒动的断路器，恢复上级电源断路器；若查明各分路保护均未动作（也可能为保护拒掉牌），则应检查停电范围内设备有无故障，若无故障应拉开所有分路断路器，合上电源断路器后，逐一试送各分路断路器。当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障（拒跳）断路器。这时应隔离之，同时恢复其他回路供电。 （3）在检查“拒跳”断路器除属可迅速排除的一般电气故障（如控制电源电压过低，或控制回路熔断器接触不良，熔丝熔断等）外，对一时难以处理的电气或机械性故障，均应联系调度，作为停用、转检修处理。 3.对“拒跳”断路器的电气及机械方面故障的分析判断方法。 （1）断路器拒跳故障查找方法。 首先应判断是电气回路故障还是机械方面故障： ①检查是否为跳闸电源的电压过低所致；
低压断路器跳闸原因 供电系统自动空气开关的失压脱扣器是一个电磁铁，失电瞬间会在弹簧的带动下衔铁释放，然后带动跳闸机构动作，空气开关完成跳闸操作。高压配电系统闪电时，失压脱扣器若能延时几秒钟后再起跳，在高压系统电压瞬间恢复正常后，供电系统才能够得以维持正常供电，从而显著降低闪电对轻烃装置生产的影响。为了防止高压系统闪电瞬间失压脱扣器衔铁释放，经过分析提出了以下三个技术解决方案： ①将电磁失压脱扣器的衔铁捆住，防止其释放，这样可以达到闪电时空气开关不起跳的目的，但在系统永久失电时，空气开关也无法动作，失去了存在的意义，故不可取; ②采用UPS系统给失压脱扣器供电的方法，经过反复试验，由于设备接线复杂、可靠性差、无法稳定实现延时起跳，故不可取; ③将失压脱扣器线圈电源改为直流电源，在该线圈上并联一只贮能电容，系统电压过低时，电容自动向失压脱扣器线圈释放电能，使其维持一定时间的吸合状态，待贮能电容放电结束后，失压脱扣器失电，空气开关自动完成延时起跳操作。其改造方法类似交流接触器的交流启动、直流无声运行，接线方式简单，经试验可靠性高，故被采用。

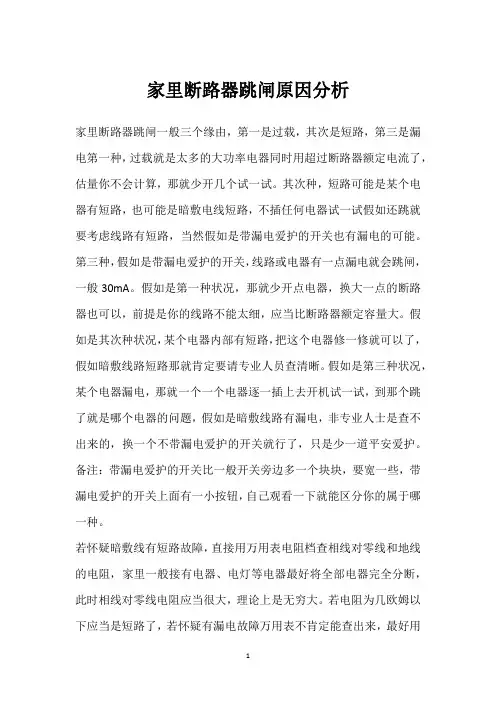

空气开关跳闸怎么办 1、判断跳闸的空气开关是家中配电箱内的总开关还是分路出线开关。如总开关未跳闸，只是分路开关跳闸，则说明大功率电器供电线路接线有问题，即多件大功率电器接在同一分路开关上，此类情况，将大功率电器线路调整至负荷轻的分路开关即可(建议大功率电器使用单独的分路开关); 2、如分路开关没跳闸，总开关跳闸，则计算家用电器功率之和是否超出供电认可容量(可致电95598，通过客户编号查询供电认可容量)，并检查总开关容量是否与供电认可容量匹配。 ①如家用电器功率之和超出供电认可容量，则减少同时使用的家用电器数量(特别是大功率家用电器)，并向供电公司申请用电增容; ②如家用电器功率之和未超出供电认可容量，但总开关容量小于供电认可容量，则需更换与供电认可容量匹配的总开关。 同时需要提醒的是，部分大功率电器启动电流较大，计算功率时应考虑启动电流造成的影响。 一般来说在发生跳闸情况后，首先要做的不是立刻联系检查或维修，而是要先确定是否为误跳闸。如无缘故的电流电压波动，很有可能只是智能低压断路器操作结构的误动作。 最近经常接到客户电话，反映塑壳断路器跳闸问题。主要是一些万能式断路器，如DW系列断路器发生跳闸，同时自动或者手动均无法合闸等。我咨询了下工厂的工程师，同时也查阅了一些相关资料，在这里稍微做下总结。不过需要说明的是，导致跳闸的原因很多，无法适
断路器（开关）检修工艺规程培训试题 单位：姓名：得分： 一、判断题（论述正确在题后的括号内划“√”，论述不正确的划“×”；每题2分）。 1、高压断路器的额定电压指的是线电压。（） 2、断路器是利用交流电流自然过零时，熄灭电弧的。（） 3、断路器铭牌上标明的额定电流，即为长期允许通过的工作电流。 （） 4、断路器的操作机构一般包括合闸机构和分闸机构。（） 5、高压断路器停止运行，允许手动机构或就地手动操作按钮分闸。 （） 6、 SF6断路器是用SF6气体作为灭弧介质和绝缘介质的。（） 7、断路器从得到分闸命令起到电弧熄灭为止的时间，称为全分闸时 间。（） 8、触头的开距主要取决于真空断路器的额定电压和耐压要求，一般 额定电压低时触头开距选得小些。10kV真空断路器的开距通常在30～40mm之间。（） 9、断路器的合闸与分闸的不同期性一般是同时存在的，所以调好了合闸的不同期性，分闸的不同期性也就有了保证。断路器要求合分闸不同期性小于5ms。（） 10、断路器、负荷开关、隔离开关在作用上没有什么区别。（）
二、简答题（每题8分） 1、高压断路器有什么作用？ 2、真空断路器维修项目有哪些？ 3、断路器在通过短路电流和开断故障后，应进行哪些检查？ 4、 SF6气体有哪些化学性质及物理性质？ 5、什么叫断路器自由脱扣？
6、 SF6气体有哪些良好的灭弧性能？ 7、真空断路器有哪些特点？ 8、断路器越级跳闸应如何检查处理？ 9、指示断路器位置的红绿灯不亮，对运行有什么影响？ 10、在什么情况下将断路器的重合闸退出运行？
断路器（开关）检修工艺规程培训试题 单位：姓名：得分： 一、判断题（论述正确在题后的括号内划“√”，论述不正确的划“×”；每题2分）。 1、高压断路器的额定电压指的是线电压。（√） 2、断路器是利用交流电流自然过零时，熄灭电弧的。（√） 3、断路器铭牌上标明的额定电流，即为长期允许通过的工作电流。 （√） 4、断路器的操作机构一般包括合闸机构和分闸机构。（√） 5、高压断路器停止运行，允许手动机构或就地手动操作按钮分闸。 （×）高压断路器停止运行，只有在事故处理情况下进行手动操作。 6、 SF6断路器是用SF6气体作为灭弧介质和绝缘介质的。（√） 7、断路器从得到分闸命令起到电弧熄灭为止的时间，称为全分闸时 间。（√） 8、触头的开距主要取决于真空断路器的额定电压和耐压要求，一般 额定电压低时触头开距选得小些。10kV真空断路器的开距通常在30～40mm之间。（×）10kV真空断路器的开距通常在8～12mm之间，35kV的则在30～40mm之间。 9、断路器的合闸与分闸的不同期性一般是同时存在的，所以调好了合闸的不同期性，分闸的不同期性也就有了保证。断路器要求合分闸不同期性小于5ms。（×）应为2ms。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.高压油断路器跳闸的失灵分析与处理正式版
高压油断路器跳闸的失灵分析与处理 正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 断路器跳闸失灵，通常与电气回路元件、机械传动机构部件的状况有密切关系。因此，当出现故障时应着重检查电气回路元件及机械传动机构部件，并根据检查结果作相应的处理。 (1)操作机构控制回路因熔丝熔断而无直流电源，使操作机构不能分闸，或者因直流电源电压低于分闸线圈的使用范围，致使分闸时虽然动作却不能分闸。前者，应检查并排除熔丝熔断的原因后更换熔丝；后者，则应调整直流电源，使之适合
分闸线圈的使用电压。 (2)辅助开关触头接触不良，使操作机构不能分闸，应按照产品使用说明书的技术要求调整辅助开关拐臂与连杆的角度，以及拉杆与连杆的长度，使之符合要求并更换锈蚀和损坏的触头片。 (3)分闸线圈因操作次数过多，温度太高直至烧毁，或者分闸线圈内部铜套不圆、不光滑或铁芯不光滑有毛刺而产生卡阻，使操作机构不能分闸。对于前者，应尽量避免频繁操作，已操作过多次使线圈温度超过65℃以上时应暂停操作，待线圈温度下降到65℃以下时再进行操作；对于
空气开关跳闸的原因分析及处理办法 供电系统自动空气开关的失压脱扣器是一个电磁铁，失电瞬间会在弹簧的带动下衔铁释放，然后带动跳闸机构动作，空气开关完成跳闸操作。高压配电系统闪电时，失压脱扣器若能延时几秒钟后再起跳，在高压系统电压瞬间恢复正常后，供电系统才能够得以维持正常供电，从而显著降低闪电对轻烃装置生产的影响。为了防止高压系统闪电瞬间失压脱扣器衔铁释放，经过分析提出了以下三个技术解决方案： ①将电磁失压脱扣器的衔铁捆住，防止其释放，这样可以达到闪电时空气开关不起跳的目的，但在系统永久失电时，空气开关也无法动作，失去了存在的意义，故不可取； ②采用UPS系统给失压脱扣器供电的方法，经过反复试验，由于设备接线复杂、可靠性差、无法稳定实现延时起跳，故不可取； ③将失压脱扣器线圈电源改为直流电源，在该线圈上并联一只贮能电容，系统电压过低时，电容自动向失压脱扣器线圈释放电能，使其维持一定时间的吸合状态，待贮能电容放电结束后，失压脱扣器失电，空气开关自动完成延时起跳操作。其改造方法类似交流接触器的交流启动、直流无声运行，接线方式简单，经试验可靠性高，故被采用。 空气开关跳闸怎么办 首先判断跳闸的空气开关是家中配电箱内的总开关还是分路出线开关。如总开关未跳闸，只是分路开关跳闸，则说明大功率电器供电线路接线有问题，即多件大功率电器接在同一分路开关上，此类情况，将大功率电器线路调整至负荷轻的分路开关即可(建议大功率电器使用单独的分路开关)；如分路开关没跳闸，总开关跳闸，则计算家用电器功率之和是否超出供电认可容量(可致电95598，通过客户编号查询供电认可容量)，并检查总开关容量是否与供电认可容量匹配。如家用电器功率之和超出供电认可容量，则减少同时使用的家用电器数量(特别是大功率家用电器)，并向供电公司申请用电增容；如家用电器功率之和未超出供电认可容量，但总开关容量小于供电认可容量，则需更换与供电认可容量匹配的总开关。同时需要提醒的是，部分大功率电器启动电流较大，计算功率时应考虑启动电流造成的影响。
人生不能留遗憾 人生不能留遗憾 人生不能留遗憾 人生不能留遗憾 智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃， 注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为
Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。 2.2主要技术参数见表1 表1主要技术参数 2 .3主要技术性能 2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。 表2控制器保护特性的电流整定值范围及准确度
配电所低压智能断路器跳闸原因分析及解决措施 发表时间：2018-06-11T15:09:11.863Z 来源：《河南电力》2018年2期作者：王文俊 [导读] 本文对曾经出现的典型异常跳闸情况进行汇总和分析，并提出相关解决措施。 （国网山西省电力公司太原供电公司山西太原 030012） 摘要：随着我国电力事业的发展，智能化断路器在电力系统中的应用也逐渐广泛。其不仅能够有效地提高电力系统的运行效率，还能让电力运行的安全性得到全面的提升。但是配电低压智能断路器在运行过程中会出现异常跳闸的情况，本文对曾经出现的典型异常跳闸情况进行汇总和分析，并提出相关解决措施。 关键词：低压智能断路器；异常跳闸；解决措施 前言： 随着中国经济高速发展，配电网供电容量不断增大，同时由于自动化程度较高的高端制造业、终端用户越来越多，这就不仅需要供电容量要保证，同时对供电的可靠性与供电的质量方面也提出了很高的需求，要求供电企业提供安全、经济、可靠、高质量的电能。因此，供电部门对配电网建设的重视程度也越来越高，资金投入量越来越大，对配电网开关设备的自动化、智能化也提出了较高要求，对配电网系统的升级提高十分紧要。 配电网与用户是最紧密的，是体现用户用电满意度的重要环节。当前输电网在自动化、智能化的程度上都远远高于配电网，自愈性的优劣直接影响到用户对用电的满意度，所以选择高智能、高自动化的配电系统显得尤其重要。 配电低压开关是保障可靠供电的一个关键部件，正常跳闸能将故障点迅速隔离，而异常跳闸则会给居民生活带来不便，不仅影响社会和谐，而且也对供电可靠性带来负面影响。 本文根据现场实际工作经验，通过总结、分析配电低压智能开关异常跳闸现象，提出解决方法，使居民生活用电可靠性得以提高。 一、低压智能断路器的异常跳闸现象 微处理器引入低压断路器，使断路器的保护功能大大增强，但在实际应用中却出现一些问题。其中较典型的是异常跳闸现象，有时这些非正常跳闸对用户持续可靠用电带来不少影响。 以某小区二期1#配电所为例，步入夏季后，居民用电负荷上升，该配电所智能断路器出现了多次异常跳闸情况，间隔时间在半月和一个月不等，在检查确认无开关以下故障后，采取了频繁的试送工作。夏季过后断路器运行回复正常，随后该开关又多次出现异常跳闸情况，同厂家与配电人员对该开关进行了会诊。出现异常跳闸的断路器是施耐德公司M系列智能断路器，采用的是STR 28D脱扣控制单元。 二、M系列断路器异常跳闸原因分析 脱扣器工作原理 图中：L1-1，L2-1，L3-1 ——采样电流互感器；L1-2，L2-2，L3-2 ——供电电流互感器；U A ——A 点工作电压；U B ——外接电源；U C ——CPU 工作电源；L1 ——脱扣器；T3 ——驱动管；B1 ——脱扣器供电电源；K1 ——RESET 电路；B2 ——采样信号处理电路；K2 ——CPU 稳压电路；B3 ——CPU 及脱扣器驱动电路。 起初分析认为，虽然断路器的一次电流在工作范围内，但由于断路器的一次电流中存在由非线性负载引起的高次谐波干扰及传导干扰，影响断路器的CPU 正常工作，发生非正常跳闸现象。进一步分析发现，断路器在运行多年未出现异常跳闸现象，但在近两年频繁出现跳闸，说明谐波并不是导致断路器误跳的直接原因。断路器的CPU及其脱扣器的工作电源均来自断路器的互感器二次电流，这样初步认定当断路器电流在某一范围时，该断路器的CPU 及脱扣器工作电源不稳定引起误动作。下面对脱扣器的工作原理简要叙述，如下图所示。脱扣器的工作电源是由断路器负载电流产生的，当断路器通过工作电流时，通过速饱和电流互感器（供电互感器）再经过整流电路供电。T1、T2组成并联稳压电源，当电流增加到一定程度时，场效应管导通，速饱和电流互感器不向A点供电；当A点电压减少时，场效应管截止，互感器向A点供电，使A点保持电压稳定。采样电流互感器用于主电路电流值的采样，并将电流信号转换成电压信号，经放大和A/D 转换后由CPU分析、判断断路器工作处在正常或故障状态，然后再作相应处理。L1为脱扣线圈，是极化型电磁线圈。A点电压UA正常时为20V左右，而L1线圈在3V左右时就会动作，把工作电压提高到20V是为了减少L1的动作时间，达到快速动作。L1的动作由CPU通过T3三极管进行控制。K1为复归（即RESET）电路，用于突加复归信号；K2为CPU突加稳压电路，以突加形式给CPU供电，使CPU工作可靠。突加稳压电路参考电压为A 点，一般UA达到约15V时，突加稳压电路开始动作；如果UA在15V左右波动过大，使CPU的UC电源反复施加，会引起CPU工作不稳定，误发命令使L1脱扣线圈动作。我们发现工作电压A点可以分为三个部分： a1不工作区。负载电流大约在0.1In以下。由于负载电流很小，没有足够能量使CPU及L1脱扣线圈工作。 b1稳定工作区。负载电流大约在0.3In以上。由于负载电流较大，有足够能量使A点电源正常工作（三相和单相有区别，三相供给能量较大）。 c1不稳定区。负载电流大约在（0.1～0.3）In之间。由于在此电流范围内产生的工作电压不稳定，致使放大部分、A/D转换部分和CPU 部分在工作电压不稳定情况下工作，但此时使L1线圈动作的能量是足够的，所以这是由于CPU和模拟电路工作不稳定使T3误动作，致使L1线圈动作，而这时候通过断路器的电流远小于整定值。 进一步分析，季节性差异负荷电流大小不同，采样电流互感器、脱扣器内部电子元器件长期是在轻负荷状态下工作的，进入夏季负荷
