研控步进电机说明书

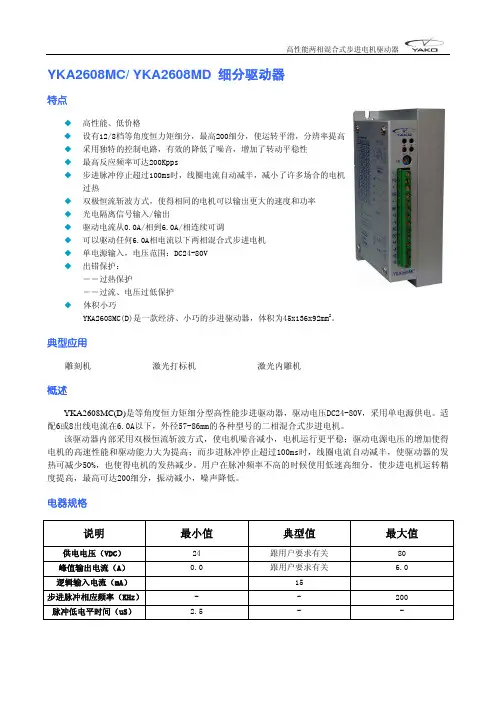

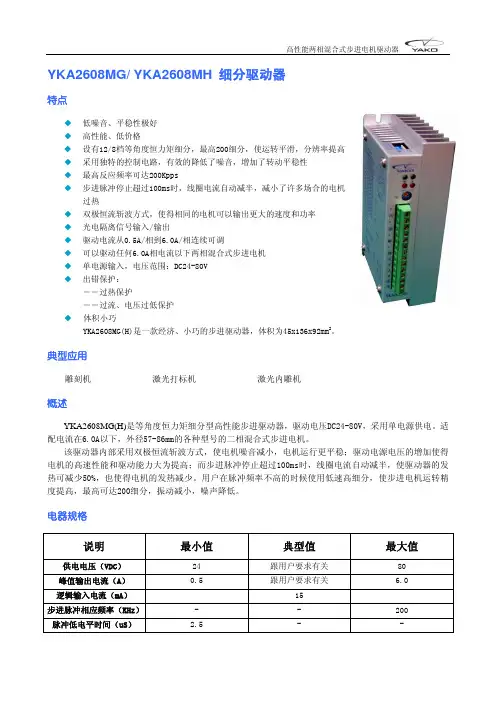

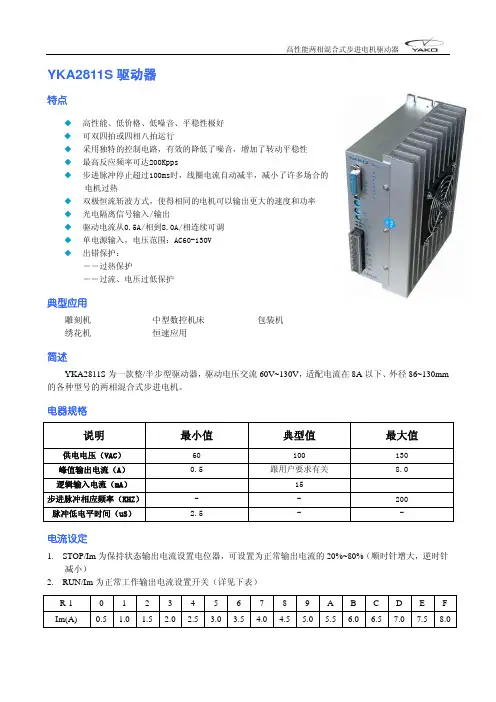

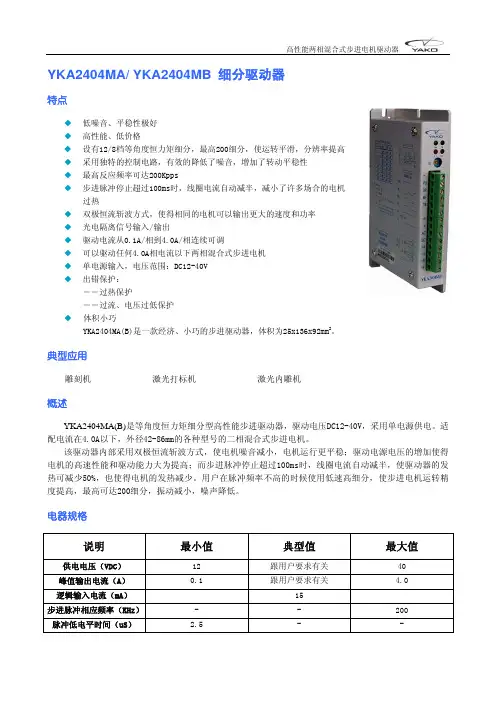

步进电机的控制程序

mega16的，16和32管脚兼容，只不过flash大小不一样，不过中断向量号也不一样，你看下自己改改。时钟频率：内部RC 1M 芯片：ULN2003 键值：0 小角度快正转。1 小角度快倒。2 大角度快转。3 大角度快倒。4 小角度正慢转。5 小角度倒慢转。6 大角度正慢转。7 大角度倒慢转。********************************************************************/ #include #include #define uchar unsigned char #define uint unsigned int uchar a=0,b=0; uchar KEY_num=0xe1; unsigned int m=9000; const uchar f1[]={0x02,0x06,0x04,0x0c,0x08,0x09,0x01,0x03}; //正转时序3.75度 const uchar f2[]={0x04,0x06,0x02,0x03,0x01,0x09,0x08,0x0c}; //倒转时序3.75度 const uchar f3[]={0x01,0x02,0x04,0x08}; //正转时序7.5度 const uchar f4[]={0x01,0x08,0x04,0x02}; //倒转时序7.5度 void delay(int k) //延时 { int i; for(i=0;i

步进电机控制器--说明书[1].答案

步进电机,伺服电机可编程控制器KH-01使用说明 一、系统特点 ●控制轴数：单轴； ●指令特点：任意可编程（可实现各种复杂运行：定位控制和非定位控制）； ●最高输出频率：40KHz(特别适合控制细分驱动器)； ●输出频率分辨率：1Hz； ●编程条数：99条； ●输入点：6个（光电隔离）； ●输出点：3个（光电隔离）； ●一次连续位移范围：—7999999~7999999； ●工作状态：自动运行状态，手动运行状态，程序编辑状态，参数设定状态； ●升降速曲线：2条（最优化）； ●显示功能位数：8位数码管显示、手动/自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP脉冲和方向显示； ●自动运行功能：可编辑，通过面板按键和加在端子的电平可控制自动运行的启动和停止； ●手动运行功能：可调整位置（手动的点动速度和点动步数可设定）； ●参数设定功能：可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度； ●程序编辑功能：可任意插入、删除可修改程序。具有跳转行号、数据判零、语句条数超长和超短的判断功能； ●回零点功能：可双向自动回到零点； ●编程指令：共14条指令； ●外操作功能：通过参数设定和编程，在(限位A)A操作和(限位B)B操作端子上加开关可执行外部中断操作； ●电源：AC220V（电源误差不大于±15%）。

一、前面板图 前面板图包括： 1、八位数码管显示 2、六路输入状态指示灯 3、三路输出状态指示灯 4、 CP脉冲信号指示灯

5、 CW方向电平指示灯 6、按键：共10个按键，且大部分按键为复合按键，他们在不同状态表示的功能不同，下面的说明中，我们只去取功能之一表示按键。 后面板图及信号说明： 后面板图为接线端子，包括： 1、方向、脉冲、+5V为步进电机驱动器控制线，此三端分别连至驱动器的相应端，其中： 脉冲————步进脉冲信号 方向————电机转向电平信号 +5V————前两路信号的公共阳端 CP、CW的状态分别对应面板上的指示灯 2、启动：启动程序自动运行，相当于面板上的启动键。 3、停止：暂停正在运行的程序，相当于面板上的停止键，再次启动后，程序继续运行。 4、 (限位A)A操作和(限位B)B操作是本控制器的一大特点：对于步进电机，我们一般进行定量定位控制，如控制电机以一定的速度运行一定的位移这种方式很容易解决，只需把速度量和位移量编程即可。但还有相当多的控制是不能事先定位的，例如控制步进电机从起始点开始朝一方向运行，直到碰到一行程开关后停止，当然再反向运行回到起始点。再例如要求步进电机在两个行程开关之间往复运行n次，等等。在这些操作中，我们事先并不知道步进电机的位移量的具体值，又应当如何编程呢？本控制器利用：“中断操作”，我们称之为“(限位A)A操作”和“(限位B)B操作”。以“(限位A)A操作”为例，工作流程为：当程序在运行时，如果“(限位A)A 操作”又信号输入，电机作降速停止，程序在此中断，程序记住了中断处的座标，程序跳转到“(限位A)A操作”入口地址所指定的程序处运行程序。 5、输入1和输入2通过开关量输入端。 6、输出1、输出2和输出3通过开关量输出端。 7、+24V、地—输入输出开关量外部电源，本电源为DC24V/0.2A,此电源由控制器内部隔离提供。 8、 ~220V控制器电源输入端。 输入信号和输出信号接口电路： 本控制器的“启动”、“停止”、“(限位A)A操作”、“(限位B)B操作”、“输入1”、“输入2”为输入信号，他们具有相同的输入接口电路。“输出1”、“输出2”、“输出3”称为输出信号。他们具有相同的输出接口电路。输入和输出电路都有光电隔离，以保证控制器的内部没有相互干扰，控制器内部工作电源(+5V)和外部工作电源（+24V）相互独立，并没有联系，这两组电源由控制器内部变压器的两个独立绕组提供。 开关量输入信号输出信号的状态，分别对应面板上的指示灯。对于输入量，输入低电平（开关闭合时）灯亮，反之灯灭；对于输出量，输出0时为低电平，指示灯灭，反之灯亮。 开关量输入电路：

用PLC控制步进电机的相关指令说明

用PLC控制步进电机的相关指令 下面介绍的指令只适用于FX1S、FX1N系列的晶体管输出PLC，如高训的FX1N-60MT。这些指令主要是针对用PLC直接联动伺服放大器，目的是可以不借助其他扩展设备（例如1GM模块）来进行简单的点位控制，使用这些指令时最好配合三菱的伺服放大器（如MR-J2）。 然而，我们也可以用这些指令来控制步进电机的运行，如高训810室的实验台架。下面我们来了解相关指令的用法： 1、脉冲输出指令PLSY（FNC57） PLSY指令用于产生指定数量的脉冲。助记法为HZ、数目Y出来。指令执行如下： 2、带加减速的脉冲输出指令PLSR（FNC59） 3、回原点ZRN（FNC156）--------重点撑握 ZRN指令用于校准机械原点。助记法为高速、减速至原点。指令执行如下：

4、增量驱动DRVI（FNC158）--------重点撑握 DRVI为单速增量驱动方式脉冲输出指令。这个指令与脉冲输出指令类似但又有区别， 只是根据数据脉冲的正负多了个转向输出。本指令执行如下： 5、绝对位置驱动指令DRVA（FNC159） 本指令与DRVI增量驱动形式与数值上基本一样，唯一不同之处在于[S1.]： 在增量驱动中，[S1.]指定的是距离，也就是想要发送的脉冲数；而在绝对位置驱动指令中， [S1.]定义的是目标位置与原点间的距离，即目标的绝对位置。

下面以高训810室的设备为例，说明步进电机的驱动方法： 在用步进电机之前，请学员考虑一下几个相关的问题： 1、何谓步进电机的步距角？何为整步、半步？何谓步进电机的细分数？ 2、用步进电机拖动丝杆移动一定的距离，其脉冲数是如何估算的？ 3、在步进顺控中运用点位指令应注意什么？（切断电源的先后问题！） 步进电机测试程序与接线如下： 1、按下启动按钮，丝杆回原点，5秒钟后向中间移动，2秒后回到原点。

步进电机原理介绍

步进电机也叫步进器，它利用电磁学原理，将电能转换为机械能，人们早在20世纪20年代就开始使用这种电机。随着嵌入式系统(例如打印机、磁盘驱动器、玩具、雨刷、震动寻呼机、机械手臂和录像机等)的日益流行，步进电机的使用也开始暴增。不论在工业、军事、医疗、汽车还是娱乐业中，只要需要把某件物体从一个位置移动到另一个位置，步进电机就一定能派上用场。步进电机有许多种形状和尺寸，但不论形状和尺寸如何，它们都可以归为两类：可变磁阻步进电机和永磁步进电机。本文重点讨论更为简单也更常用的永磁步进电机。 步进电机的构造 如图1所示，步进电机是由一组缠绕在电机固定部件--定子齿槽上的线圈驱动的。通常情况下，一根绕成圈状的金属丝叫做螺线管，而在电机中，绕在齿上的金属丝则叫做绕组、线圈、或相。如果线圈中电流的流向如图1所示，并且我们从电机顶部向下看齿槽的顶部，那么电流在绕两个齿槽按逆时针流向流动。根据安培定律和右手准则，这样的电流会产生一个北极向上的磁场。

现在假设我们构造一个定子上缠绕有两个绕组的电机，内置一个能够绕中心任意转动的永久磁铁，这个可旋转部分叫做转子。图2给出了一种简单的电机，叫做双相双极电机，因为其定子上有两个绕组，而且其转子有两个磁极。如果我们按图2a所示方向给绕组1输送电流，而绕组2中没有电流流过，那么电机转子的南极就会自然地按图中所示，指向定子磁场的北极。 再假设我们切断绕组1中的电流，而按图2b所示方向给绕组2输送电流，那么定子的磁场就会指向左侧，而转子也会随之旋转，与定子磁场方向保持一致 接着，我们再将绕组2的电流切断，按照图2c的方向给绕组1输送电流，注意：这时绕组1中的电流流向与图2a所示方向相反。于是定子的磁场北极就会指向下，从而导致转子旋转，其南极也指向下方。 然后我们又切断绕组1中的电流，按照图2d所示方向给绕组2输送电流，于是定子磁场又会指向右侧，从而使得转子旋转，其南极也指向右侧。。 最后，我们再一次切断绕组2中的电流，并给绕组1输送如图2a所示的电流，

步进电机角度控制(1)

课程设计 课程名称微型计算机控制技术 题目名称步进电机角度控制（1） 学生学院自动化学院 专业班级自动化（4）班 学号 学生姓名 指导教师 2012 年 6 月26 日

一、系统设计说明 1.硬件设计 本次设计要求通过键盘按键实现对步进电机的转动次数和每次转动的角度的控制，并通过数码管显示出来。 本方案中通过按键对步进电机的转动角度进行设定，给各个按键设置不同的键值。按下按键时，给8255A一个信号设定步进电机下一步的动作。8086通过8255A的数据总线读取该信号，并作出反应，通过给8255A一系列的指令驱动其工作，从而驱动步进电机和LED 显示器 2.软件设计 3.显示模块设计说明： 为使显示程序具有通用性和灵活性，在8086内设置一个显示缓冲区，显示缓冲区的每个单元与LED的各位一一对应。当主程序需要显示，只需将要显示的字符送入显示缓冲区，然后调用显示子程序。显示子程序的任务则是逐一取出显示缓冲区中的字符、查字形表转换成相应字型码，然后通过字段口输出显示。显示模块是用四位七段数码管来显示转动次数和每次转动的角度。给八个按键设置不同的子程序，当按下按键时，根据事先设定好的各个按键对应的转动角度的值输出到数码管进行显示。 步进电机模块设计说明： 在此设计中，采用的是八拍步进电机。步进电机控制程序就是完成环形分配器的任务，从而控制电动机的转动，以达到控制转动角度和位移的目的。控制模型可以以立即数的形式一一给出。对于步进电机模块的程序设计采用循环程序设计方法。先把转动的次数和角度的控制模型存放在内存单元中，然后再逐一从单元中取出控制模块并输出。首先启动，按下按键选择步进电机的角度，然后读入转动的控制模型驱动步进电机转动。 二、程序设计流程图

步进电机详细介绍

步进电机 步进电动机是一种将电脉冲信号转换成角位移或线位移的机电元件。步进电 动机的输入量是脉冲序列，输出量则为相应的增量位移或步进运动。正常运动情况下，它每转一周具有固定的步数；做连续步进运动时，其旋转转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。由于步进电动机能直接接受数字量的控制，所以特别适宜采用微机进行控制。 （一）步进电机的种类 目前常用的有三种步进电动机： （1）反应式步进电动机（VR。反应式步进电动机结构简单，生产成本低，步距角小；但动态性能差。 （2）永磁式步进电动机（PM）。永磁式步进电动机出力大，动态性能好； 但步距角大。（3）混合式步进电动机（HB）。混合式步进电动机综合了反应 式、永磁式步进电动机两 者的优点，它的步距角小，出力大，动态性能好，是目前性能最高的步进电动机。 它有时也称作永磁感应子式步进电动机。 （二）步进电动机的工作原理 图X1三相反应式步进电动机结构示意图 1 ――定子 2 ――转子 3 ――定子绕组 图x1是最常见的三相反应式步进电动机的剖面示意图。电机的定子上有六个均布的磁极，其夹角是60o。各磁极上套有线圈，按图1连成A、B、C三相绕组。转子上均布40个小齿。所以每个齿的齿距为B E=360O /40=9O，而定子

每个磁极的极弧上也有5个小齿，且定子和转子的齿距和齿宽均相同。由于定子和转子的小齿数目分别是30和40 ,其比值是一分数，这就产生了所谓的齿错位的情况。若以A相磁极小齿和转子的小齿对齐，如图，那么B相和C相磁极的齿就会分别和转子齿相错三分之一的齿距，即3o。因此，B、C极下的磁阻 比A磁极下的磁阻大。若给B相通电，B相绕组产生定子磁场，其磁力线穿越B相磁极，并力图按磁阻最小的路径闭合，这就使转子受到反应转矩(磁阻转矩) 的作用而转动，直到B磁极上的齿与转子齿对齐，恰好转子转过3o ;此时A、C磁极下的齿又分别与转子齿错开三分之一齿距。接着停止对B相绕组通电， 而改为C相绕组通电，同理受反应转矩的作用，转子按顺时针方向再转过3o。依次类推，当三相绕组按A - B-C-A顺序循环通电时，转子会按顺时针方向，以每个通电脉冲转动3o的规律步进式转动起来。若改变通电顺序，按A-C-B -A顺序循环通电，则转子就按逆时针方向以每个通电脉冲转动3o的规律转动。因为每一瞬间只有一相绕组通电，并且按三种通电状态循环通电，故称为单三拍运行方式。单三拍运行时的步矩角9b为30o。三相步进电动机还有两种通电方式，它们分别是双三拍运行，即按AB-BC-CA-AB顺序循环通电的方式，以及单、双六拍运行，即按A—AB — B —BC—C—CA —A顺序循环通电的方式。六拍运行时的步矩角将减小一半。反应式步进电动机的步距角可按下式计算：| 9b=360o /NE r (x-1 )式中E r ------------ 转子齿数，N ------ 运行拍数，N=km ，m为步进电动机的绕 组相数，k=1或2。 (三)步进电动机的特性 (1)步进电动机必须加驱动才可以运转，驱动信号必须为脉冲信号，没有脉冲信号的时候，步进电动机静止，如果加入适当的脉冲信号，就会以一定的角度(称为步角)转动。转动的速度和脉冲的频率成正比。 (2)步进电机具有瞬间启动和急速停止的优越特性。 (3 )改变脉冲的顺序，可以方便的改变转动的方向。 (四)步进电动机的驱动方法 步进电动机不能直接接到工频交流或直流电源上工作，而必须使用专用的步进电动机驱动器，如图x2所示，它由脉冲发生控制单元、功率驱动单元、保护

步进电机驱动芯片选型指南

以下是中国步进电机网对步进电机驱动系统所做的较为完整的表述： 1、系统常识： 步进电机和步进电机驱动器构成步进电机驱动系统。步进电机驱动系统的性能，不但取决于步进电机自身的性能，也取决于步进电机驱动器的优劣。对步进电机驱动器的研究几乎是与步进电机的研究同步进行的。 2、系统概述： 步进电机是一种将电脉冲转化为角位移的执行元件。当步进电机驱动器接收到一个脉冲信号（来自控制器），它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它 的旋转是以固定的角度一步一步运行的。 3、系统控制： 步进电机不能直接接到直流或交流电源上工作，必须使用专用的驱动电源（步进电机驱动器）。控制器（脉冲信号发生器）可以通过控制脉冲的个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 4、用途： 步进电机是一种控制用的特种电机，作为执行元件，是机电一体化的关键产品之一，随着微电子和计算机技术的发展（步进电机驱动器性能提高），步进电机的需求量与日俱增。步进电机在运行中精度没有积累误差的特点，使其广泛应用于各种自动化控制系统，特别是开环控制系统。 5、步进电机按结构分类： 步进电机也叫脉冲电机，包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）等。 （1）反应式步进电机： 也叫感应式、磁滞式或磁阻式步进电机。其定子和转子均由软磁材料制成，定子上均匀分布的大磁极上装有多相励磁绕组，定、转子周边均匀分布小齿和槽，通电后利用磁导的变化产生转矩。一般为三、四、五、六相；可实现大转矩输出（消耗功率较大，电流最高可达20A，驱动电压较高）；步距角小（最小可做到六分之一度）；断电时无定位转矩；电机内阻尼较小，单步运行（指脉冲频率很低时）震荡时间较长；启动和运行频率较高。 （2）永磁式步进电机： 通常电机转子由永磁材料制成，软磁材料制成的定子上有多相励磁绕组，定、转子周边没有小齿和槽，通电后利用永磁体与定子电流磁场相互作用产生转矩。一般为两相或四相；输出转矩小（消耗功率较小，电流一般小于2A，驱动电压12V）；步距角大（例如7.5度、15度、22.5度等）；断电时具有一定的保持转矩；启动和运行频率较低。 （3）混合式步进电机： 也叫永磁反应式、永磁感应式步进电机，混合了永磁式和反应式的优点。其定子和四相反应式步进电机没有区别（但同一相的两个磁极相对，且两个磁极上绕组产生的N、S极性必须相同），转子结构较为复杂（转子内部为圆柱形永磁铁，两端外套软磁材料，周边有小齿和槽）。一般为两相或四相；须供给正负脉冲信号；输出转矩较永磁式大（消耗功率相对较小）；步距角较永磁式小（一般为1.8度）；断电时无定位转矩；启动和运行频率较高；是目前发展较快的一种步进电机。 6、步进电机按工作方式分类：可分为功率式和伺服式两种。 （1）功率式：输出转矩较大，能直接带动较大负载（一般使用反应式、混合式步进电机）。（2）伺服式：输出转矩较小，只能带动较小负载（一般使用永磁式、混合式步进电机）。 7、步进电机的选择： （1）首先选择类型，其次是具体的品种与型号。

步进电机 驱动器 控制器三者的关系

电机行业专业求职平台 1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况 下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机、交流电机在常规下使用。步进电机必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。它涉及到机械、电机、电子及计算机等许多专业知识。 提及此知识，希望能给予正在对电机选型的客户有所帮助。 2.力矩： 电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度，则产生力 F与（dФ/dθ）成正比 S 其磁通量Ф=Br*S Br为磁密，S为导磁面积 F与L*D*Br成正比 L为铁芯有效长度，D为转子直径 Br=N·I/R N·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。 力矩=力*半径 力矩与电机有效体积*安匝数*磁密成正比（只考虑线性状态） 因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。 一、混合式步进电机

电机行业专业求职平台1、特点： 混合式（又称感应子式步进电机）与传统的反应式步进电机相比，结构上转子加有永磁体，以提供软磁材料的工作点，而定子激磁只需提供变化的磁场而不必提供磁材料工作点的耗能，因此该电机效率高，电流小，发热低。因永磁体的存在，该电机具有较强的反电势，其自身阻尼作用比较好，使其在运转过程中比较平稳、噪音低、低频振动小。 混合式步进电机某种程度上可以看作是低速同步电机。一个四相电机可以作四相运行，也可以作二相运行。（必须采用双极电压驱动），而反应式电机则不能如此。例如：四相，八相运 行（A-AB-B-BC-C-CD-D-DA-A）完全可以采用二相八拍运行方式.不难发现其条件为C= A ,D=B . 一个二相电机的内部绕组与四相电机完全一致，小功率电机一般直接接为二相， 而功率大一点的电机，为了方便使用，灵活改变电机的动态特点，往往将其外部接线为八根引线（四相），这样使用时，既可以作四相电机使用，更可以作二相电机绕组串联或并联使用。 2、分类 混合式步进电机可分二相、三相、四相、五相等，我公司混合式步进电机以相数可分为：二相电机、三相电机: TEB20H,TEB28H,TEB35H,TEB39H,TEB42H,TEB57H,TEB86H,TEB110 H,TEC57H,TEC86H,TEC110H,TEC130H. 3、步进电机的静态指标术语 相数：产生不同对极N、S磁场的激磁线圈对数。常用m表示。 拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A. 步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半 步）。 定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）

步进电机的原理,分类,细分原理

步进电机原理及使用说明 一、前言 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有0.1N?M~40N?M。 签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。 0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A…与齿5相对齐，（A…就是A，齿5就是齿1）下面是定转子的展开图： 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。 如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。 如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。 如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て 这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。 由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。 不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这就是电机细分驱动的基本理论依据。 不难推出：电机定子上有m相励磁绕阻，其轴线分别与转子齿轴线偏移1/m,2/m……(m-1)/m,1。

完整的单片机控制步进电机程序

#include "reg52.h" #include "INTRINS.H" #include #include #define uint unsigned int #define uchar unsigned char void check_addr(void); /*地址核对*/ uchar code slave_addr[4]={00, 01, 02, 255}; /*从机地址*/ uchar idata T0low, T0high,common_count,input_order,cmd_in_permit,interval; uchar sent_ok,speed_change,start_up,start_end,address_true,i; uint y1; uint code add[100]={60006,62771,63693,64154,64430,64614,64746,64845,64922,64983,65033,65075,651 11,65141,65167,65190,65211,65229,65245,65260,65273,65285,65296,65306,65315,65323,65331 ,65339,65345,65352,65358,65363,65368,65373,65378,65382,65387,65390,65394,65398,65401,6 5404,65407,65410,65413,65416,65418,65421,65423,65425,65428,65430,65432,65434,65435,654 37,65439,65441,65442,65444,65445,65447,65448,65450,65451,65452,65453,65455,65456,65457 ,65458,65459,65460,65461,65462,65463,65464,65465,65466,65467,65468,65469,65469,65470,6 5471,65472,65472,65473,65474,65475,65475,65476,65477,65477,65478,65478,65479,65480,654 80,65481}; sbit P2_0=P2^0; /*作输入步进电机的脉冲信号发送口*/ sbit P2_2=P2^2; /*作输入步进电机的旋转方向信号发送口*/ sbit P1_0=P1^0; /*作串口输出信号的使能口, P1_0=0时接通串口,输出信号*/ sbit WD=P1^7; /*看门狗*/ main() { P2_0=0; P2_2=0; /*步进电机的旋转方向待试验后确定*/ P1_0=1; /*开机时需要关断,串口发送功能,需要时再接通*/ WD=1; /*看门狗先为1，电平翻转为喂狗*/ i=0; common_count=0; cmd_in_permit=0; input_order=0; interval=0; address_true=1; speed_change=0; start_up=0;

步进电机控制说明

实训名称步进电机控制 一、实训目的 1.掌握步进电机控制系统的接线、调试、操作 二、实训设备 序号名称型号与规格数量备注 1实训装置THHAJS-1 1 2实训挂箱B10 1 3导线3号若干 4 5通讯编程电缆SC-90 1 三菱 6实训指导书THHAJS-1 1 7计算机（带编程软件） 1 自备 三、面板图 + 四、控制要求 1.总体控制要求：如面板图所示，利用可编程控制器输出信号控制步进电机运行。 2.按下“SD”启动开关，系统准备运行。 3.打开“MA”手动开关，系统进入手动控制模式，选择电机旋转方向，再按动“SE”单步按钮，步进电机运行一步。 4.关闭“MA”手动开关，系统进入自动控制模式，此时步进电机开始自动运行。 5.分别按动速度选择开关“V1”、“V2”、“V3”，步进电机运行在不同的速度段上。 6.步进电机开始运行时为正转，按动“MF”开关，步进电机反方向运行。再按动“MZ”开关，步进电机正方向运行。 五、功能指令使用及程序流程图

六、 端口分配及接线图 1.端口分配及功能表 序号 PLC 地址（PLC 端子） 电气符号（面板端 子） 功能说明 1 X00 SD 启动开关 2 X01 MA 手动 3 X02 V1 速度1 4 X03 V2 速度2 5 X04 V3 速度3 6 X05 MZ 正转 7 X06 MF 反转 8 X07 SE 单步 9 Y00 A A 相 10 Y01 B B 相 11 Y02 C C 相 12 Y03 D D 相 13 面板V+ 接电源+24V 电源正端 14 主机COM 、COM0、COM1、COM2接电源GND 电源负端 2.PLC 外部接线图 七、 操作步骤 1. 检查实训设备中器材及调试程序。

三相步进电机产品手册

运动系统控制产品
使用手册
上海昀研自动化科技有限公司
二〇〇九年七月第三版

三相步进电机
返回目录
■ 42mmHB 系列三相步进电机
步 距 角(Step Angle) 步距精度(Step Accuracy) 温 升(Temperature Rise) 环境温度(Ambient Temperature Range) 绝缘等级(Insulation Class) 绝缘电阻(Insulation Resistance) 绝缘强度(Dielectric Strength) 径向跳动(radial runout) 轴向间隙(axial clearance) 1.2° ±5% 75℃ Max -20℃~+50℃ B 500VDC 100MΩ Min 500VAC 50Hz 1Ma Minute 0.02mmMax(450g 负载) 0.08mmMax(450g 负载)
技术参数(Specifications) 技术参数
型号 Model 步距角 机身长 额定电流 驱动器电源输入 保持转矩 Holding torque (N.m) 0.16 0.22 0.32 Step Angle Length Current Power Supply O () L(mm) (A/phase) (A) DC24V 1A DC24V 2A DC24V 1A 重量 转动惯量 适配驱动器 Rotor inertia Weight Matched driver 2 (g.cm ) (kg) 100 220 380 0.23 0.28 0.35 YK3605MA YK3605MA YK3605MA
423HB35-153 1.2 35 1.5 423HB40-153 1.2 40 1.5 423HB50-153 1.2 50 1.5 ▲以上仅为代表性产品,可按要求另行制作.
外形尺寸(Dimension) 外形尺寸(Dimension)
力矩测试数据(仅供参考) 力矩测试数据(仅供参考)
注意: ▲ 注意:
电机特性数据和技术数据都是在匹配我公司驱动器驱动的情况下测得,测试电压为 28VDC. 电机安装时务必用电机前端盖安装止口定位,并注意公差配合,严格保证电机轴与负载轴的同心度. 电机与驱动器连接时,请勿接错相.
1

雷赛步进电机选型参考

步进电机的种类和特点 步进电机在构造上有三种主要类型：反应式(Variable Reluctance，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。 * 反应式 定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。 * 永磁式 永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为7.5°或15°)。 * 混合式 混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。 按定子上绕组来分，共有二相、三相和五相等系列。最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。该种电机的基本步距角为1.8°/步，配上半步驱动器后，步距角减少为0.9°，配上细分驱动器后其步距角可细分达256倍 (0.007°/微步)。由于摩擦力和制造精度等原因，实际控制精度略低。同一步进电机可配不同细分的驱动器以改变 精度和效果。 雷赛步进电机系列 雷赛两相、三相混合式步进电机，采用优质冷轧钢片和耐高温永磁体制造，产品规格涵盖35-130范围。具有温升低、可靠性高的特点，由于其具有良好的内部阻尼特性，因而运行平稳，无明显震荡区。可满足不同行业、不同环境下的使用需求。 雷赛采用专利技术研发的三相步进电机驱动系统，更好地解决了传统步进电机低速爬行、有共振区、噪音大、高速扭矩小、起动频率低和驱动器可靠性差等缺点，具有交流伺服电机的某些运行特性，其运行效果可与进口产品相媲美。 两相步进电机命名规则 <> 上例表示机座号为57mm,两相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。 三相步进电机命名规则 <> 上例表示机座号为57mm,三相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。

2H42B步进电机驱动器说明书

2H42B 细分步进电机驱动器使用手册 V ersion 2.0 版权所有不得翻印 【使用前请仔细阅读本手册，以免损坏驱动器】 东莞市一能机电技术有限公司 DONGGUAN ICAN－TECH CO.,LTD 地址：东莞市万江区新和工业区瑞联振兴工业园B栋4楼 https://www.doczj.com/doc/0e9837171.html,/ Email:tech@https://www.doczj.com/doc/0e9837171.html,

2H42B 步进电机驱动器 一、 2H42B 步进电机驱动器产品简介 1.1概述 2H42B 步进电机驱动器是一款高性价比的细分两相步进电机驱动器。最大可提供2.0A 的电流输出。由于采用了双极性恒流斩波控制技术，与市面上同类型步进电机驱动器相比，其对步进电机噪声和发热均有明显改善。适用于尺寸为28，35，39，42等各类2相或4相混合式步进电机，具有体积小，使用简单方便等特点。 1.2特点 ◆低噪声，高速大转矩特性 ◆光电隔离差分信号输入，响应频率最高200K ◆供电电压12VDC-36VDC ◆细分精度1，2，4，8，16，32，64，128， ◆输出电流峰值可达2.0A 倍细分可选 ◆静止时电流自动减半 ◆外形尺寸小（96*60*24mm ） ◆可选择脉冲上升沿或下降沿触发 ◆电流设定方便，八档可选 ◆可驱动4、6、8线二相、四相步进电机 ◆具有过流，过温保护功能 1.3应用领域 适用于各类型自动化设备或仪器，如雕刻机、打标机、切割机、激光照排、绘图仪、数控 机床、机械手，包装机械，纺织机械等，极具性价比和竞争力。 二、 2H42B 步进电机驱动器 电气、机械和环境指标 1 网址:www https://www.doczj.com/doc/0e9837171.html, 2.2 2H42B 步进电机驱动器使用环境及参数 图1.安装尺寸图 2.4加强散热方式 1) 2H42B 步进电机驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内； 2) 建议使用时选择自动半流方式 （即电机停止时电流自动减至60% ），以减少电机和驱动器的发热； 3) 安装步进电机驱动器时请采用立式侧面安装，使散热面向易于空气对流的方向，必要时在机箱内靠近驱动器处应安装排气风扇，进行强制散热，从而保证驱动器在可靠工作温度范围内工作。 2 网址: www https://www.doczj.com/doc/0e9837171.html,

步进电机选择的详细计算过程总结

步进电机选择的详细计算过程 2011-07-25 00:13:59| 分类：默认分类|举报|字号订阅 1，如何正确选择伺服电机和步进电机？ 主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。供电电源是直流还是交流电源，或电池供电，电压范围。据此以确定电机和配用驱动器或控制器的型号。 2，选择步进电机还是伺服电机系统？ 其实，选择什么样的电机应根据具体应用情况而定，各有其特点。请见下表，自然明白。

各种环境。 交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。 6，使用电机时要注意的问题？ 上电运行前要作如下检查： 1）电源电压是否合适（过压很可能造成驱动模块的损坏）；对于直流输入的+/-极性一定不能接错，驱动控制器上的电机型号或电流设定值是否合适（开始时不要太大）； 2）控制信号线接牢靠，工业现场最好要考虑屏蔽问题（如采用双绞线）； 3）不要开始时就把需要接的线全接上，只连成最基本的系统，运行良好后，再逐步连接。 4）一定要搞清楚接地方法，还是采用浮空不接。 5）开始运行的半小时内要密切观察电机的状态，如运动是否正常，声音和温升情况，发现问题立即停机调整。 7，步进电机启动运行时，有时动一下就不动了或原地来回动，运行时有时还会失步，是什么问题？ 一般要考虑以下方面作检查： 1）电机力矩是否足够大，能否带动负载，因此我们一般推荐用户选型时要选用力矩比实际需要大50%~100%的电机，因为步进电机不能过负载运行，哪怕是瞬间，都会造成失步，严重时停转或不规则原地反复动。 2）上位控制器来的输入走步脉冲的电流是否够大（一般要>10mA），以使光耦稳定导通，输入的频率是否过高，导致接收不到，如果上位控制器的输出电路是CMOS电路，则也要选用CMOS输入型的驱动器。 3）启动频率是否太高，在启动程序上是否设置了加速过程，最好从电机规定的启动频率内开始加速到设定频率，哪怕加速时间很短，否则可能就不稳定，甚至处于惰态。 4）电机未固定好时，有时会出现此状况，则属于正常。因为，实际上此时造成了电机的强烈共振而导致进入失步状态。电机必须固定好。 5）对于5相电机来说，相位接错，电机也不能工作。 8，我想通过通讯方式直接控制伺服电机，可以吗？ 可以的，也比较方便，只是速度问题，用于对响应速度要求不太高的应用。如果要求快速的响应控制参数，最好用伺服运动控制卡，一般它上面有DSP和高速

步进电机驱动器说明书

TB6600升级版 两相步进驱动器 使用说明书 [使用前请仔细阅读本手册，以免损坏驱动器]

目录 一、产品简介 (3) 概述 (3) 特点 (3) 二、接口和接线介绍 (3) 信号输入端 (3) 电机绕组连接 (3) 电源电压连接 (4) 状态指示 (4) 接线方式 (4) 接线要求 (5) 三、电流、细分拨码开关设定 (5) 细分设定 (5) 工作（动态）电流设定 (6) 四、机械和环境指标 (6) 使用环境及参数 (6) 机械安装图 (7) 五、电机适配 (7) 电机适配 (7) 电机接线 (8) 供电电压和输出电流的选择 (8) 五、常见问题 (9) 应用中常见问题和处理方法 (9) 六、保修条款 (10)

一、产品简介 ◆概述 TB6600升级版驱动器是一款专业的两相混合式步进电机驱动器，可适配国内外各种品牌，电流在4.0A及以下，外径39，42，57mm的四线，六线，八线两相混合式步进电机。适合各种小中型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。在用户期望低成本、大电流运行的设备中效果特性。 ◆特点 ※信号输入：单端，脉冲/方向 ※细分可选：1/2/4/8/16/32细分 ※输出电流：0.5A-4.0A ※输入电压：9-42VDC ※静止时电流自动减半 ※可驱动4,6,8线两相、四相步进电机 ※光耦隔离信号输入，抗干扰能力强 ※具有过热、过流、欠压锁定、输入电压防反接保护等功能 ※体积小巧，方便安装 ※外部信号3.3-24V通用，无需串联电阻 二、接口和接线介绍 ◆信号输入端 PUL+ PUL-脉冲输入信号。默认脉冲上升沿有效。为了可靠响应脉冲信号，脉冲宽度应大于1.2us。 DIR+ DIR-方向输入信号，高/低电平信号，为保证电机可靠换向，方向信号应先于脉冲信号至少5us建立。电机的初始运行方向与电机绕组接线有关，互换任一相绕组（如A+、A-交换）可以改变电机初始运行方向。 ENA+ ENA-使能输入信号（脱机信号），用于使能或禁止驱动器输出。使能时，驱动器将切断电机各相的电流使电机处于自由状态，不响应步进脉冲。当不需用此功能时，使能信号端悬空即可。 ◆电机绕组连接 A+,A-电机A相绕组。 B+,B-电机B相绕组。
