无溶剂型聚氨酯胶粘剂
聚氨酯是一种发展迅速的高分子材料，由于原料品种的多样化以及分子结构的软硬段可调节，可以制成泡沫、粘合剂，但其在生产过程中排放的溶剂不仅会污染空气，直接危害操作工人的健康，而且最终仍会有小部分溶剂无法排除，残留在食品包装中危害消费者的健康，这比食品本身的安全隐患更可怕。
国内外对环境污染问题都很重视，复合薄膜采用无溶剂型聚氨酯胶粘剂可彻底解决溶剂引起的公害问题。1974年德国首先用无溶剂型聚氨酯胶粘剂制成复合包装材料。我国目前无溶剂涂布机设备还未能普及，故应用较少，随着经济的发展和设备的推广，无溶剂聚氨酯胶粘剂将会得到广泛的发展。

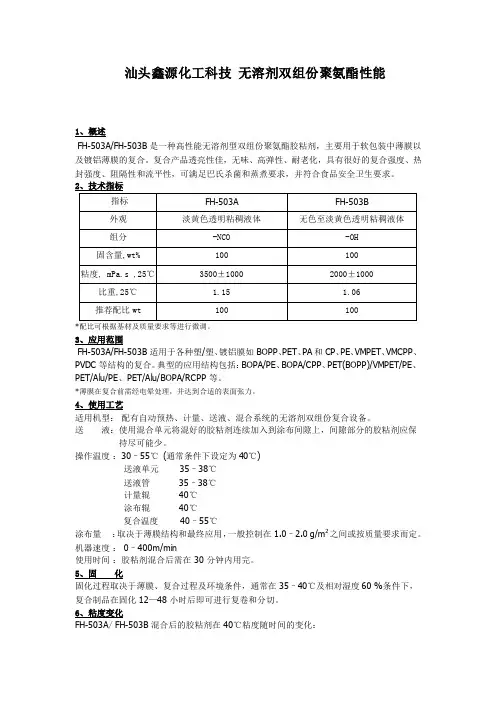

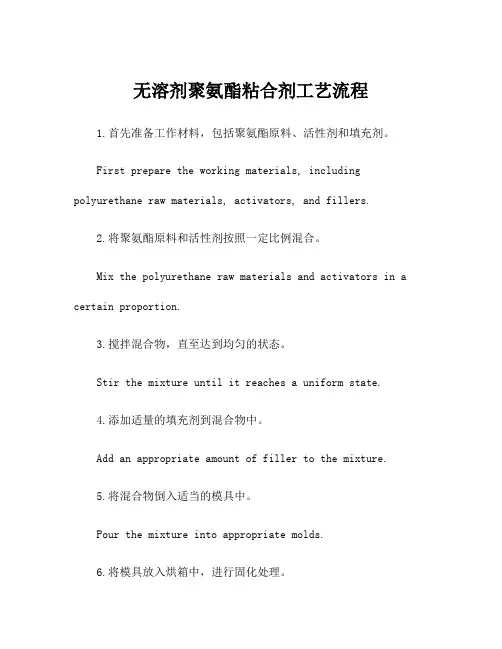

无溶剂型聚氨酯胶粘剂有双组分型和单组分型两种。双组分型的主剂和固化剂在室温下的黏度较高，但仍具有流动性，是半固态物质。当要进行复合时，主剂和固化剂按比例混合，放到具有加热保温功能的胶盘里，升温到50-60℃，使黏度降低到1 Pa.s或更低一些，然后通过具有加热保温功能的凹版辊涂到基材上去。涂胶后不必经烘道加热干燥，因为它本身没有任何溶剂，直接就可与另一基材进行复合。
使用无溶剂型胶粘剂不存在废气排放问题，不需要庞大复杂的加热鼓风和废气处理装置，设备简单，原料节省，能耗减少，维护费用低廉，生产速度提高，所以效益非常显著。目前大部分普通复合薄膜包装材料都可以用无溶剂型胶粘剂进行生产，甚至耐121℃高温蒸煮的高档复合薄膜包装材料也可用此法制造。
洛阳天江化工新材料有限公司为我们总结了无溶剂型胶粘剂的特点：
1、不会由于溶剂挥发而对环境造成污染，操作安全，无需防爆措施；
2、胶液涂布量少，仅为溶剂型的一半；
3、复合工艺简单，复合速度高，节省能源的消耗；
4、由于不需要加热干燥溶剂这一工序，从而使得设备简单、紧凑、经济；
5、没有溶剂残留和迁移等污染问题；
6、操作温度比溶剂型低，不会造成薄膜在高温下的变形；
7、黏度大，在使用时需预热，一般涂布时的黏度为1000-3000mPa.s；
8、双组分无溶剂型胶粘剂的适用期短，仅为1 h。
据报道，目前欧美地区大部分中低档的大宗复合包装材料都用无溶剂胶粘剂
进行复合生产。自1995年以来，我国已引进了近40多台套无溶剂复合设备，基本上掌握了无溶剂复合工艺，国内软包装设备制造单位正在开发无溶剂复合机。与之相适应的无溶剂胶粘剂，虽绝大部分仍采用进口，但北京在20世纪90年代就有UK8150无溶剂胶粘剂面世。据行业内的调查，到目前为止，无溶剂复合的工艺和产品质量还没有得到普遍认可，主要问题是胶粘剂的初粘力低、最终成品的层间剥离力太小，生产过程中废品率高、成品率低，还有一些设备故障无法解决。近年来，国内正致力于提高初粘力和最终剥离强度的无溶剂胶粘剂的研究开发，在不久的将来即会取得成功。
目前在复合软包装行业，我国环保型聚氨酯胶粘剂替代溶剂型聚氨酯胶粘剂还存在一定的障碍，大部分环保型聚氨酯胶粘剂对工艺和设备都有要求，这意味着对先前的工艺及设备的放弃和新工艺设备的更新，必将形成大量的资源浪费。尤其是无溶剂型粘合剂需要专用的无溶剂复合机设备投资大，对操作工人的要求较高，无溶剂产品复合时比较容易出现复合质量问题，这些因素制约着它在我国的推广使用。
水性粘合剂的涂布性能较差，对复合基材的润湿性不佳（因为水的表面张力为72 mN/m，而基材的表面张力大多数只有38 mN/m左右），导致附着力不高。另外水的热容量大，这不但限制了生产速度，还提高了生产的成本，同时水蒸汽对设备存在一定的腐蚀。上述因素限制了水性粘合剂和无溶剂粘合剂的广泛使用。国内目前绝大多数食品软包装普遍使用溶剂型胶粘剂，溶剂型胶粘剂依然是市场上的主流产品。在水性和无溶剂型胶粘剂无法替代溶剂型胶粘剂时，准环保型的醇溶性聚氨酯胶粘剂这几年得到了社会的重视和长足的发展。洛阳天江化工新材料有限公司在对醇溶性聚氨酯胶粘剂及水性和无溶剂型胶粘剂的研发及技术改进方面也做出了大量的工作。
无溶剂型聚氨酯胶粘剂 聚氨酯是一种发展迅速的高分子材料，由于原料品种的多样化以及分子结构的软硬段可调节，可以制成泡沫、粘合剂，但其在生产过程中排放的溶剂不仅会污染空气，直接危害操作工人的健康，而且最终仍会有小部分溶剂无法排除，残留在食品包装中危害消费者的健康，这比食品本身的安全隐患更可怕。 国内外对环境污染问题都很重视，复合薄膜采用无溶剂型聚氨酯胶粘剂可彻底解决溶剂引起的公害问题。1974年德国首先用无溶剂型聚氨酯胶粘剂制成复合包装材料。我国目前无溶剂涂布机设备还未能普及，故应用较少，随着经济的发展和设备的推广，无溶剂聚氨酯胶粘剂将会得到广泛的发展。 无溶剂型聚氨酯胶粘剂有双组分型和单组分型两种。双组分型的主剂和固化剂在室温下的黏度较高，但仍具有流动性，是半固态物质。当要进行复合时，主剂和固化剂按比例混合，放到具有加热保温功能的胶盘里，升温到50-60℃，使黏度降低到1 Pa.s或更低一些，然后通过具有加热保温功能的凹版辊涂到基材上去。涂胶后不必经烘道加热干燥，因为它本身没有任何溶剂，直接就可与另一基材进行复合。 使用无溶剂型胶粘剂不存在废气排放问题，不需要庞大复杂的加热鼓风和废气处理装置，设备简单，原料节省，能耗减少，维护费用低廉，生产速度提高，所以效益非常显著。目前大部分普通复合薄膜包装材料都可以用无溶剂型胶粘剂进行生产，甚至耐121℃高温蒸煮的高档复合薄膜包装材料也可用此法制造。 洛阳天江化工新材料有限公司为我们总结了无溶剂型胶粘剂的特点： 1、不会由于溶剂挥发而对环境造成污染，操作安全，无需防爆措施； 2、胶液涂布量少，仅为溶剂型的一半； 3、复合工艺简单，复合速度高，节省能源的消耗； 4、由于不需要加热干燥溶剂这一工序，从而使得设备简单、紧凑、经济； 5、没有溶剂残留和迁移等污染问题； 6、操作温度比溶剂型低，不会造成薄膜在高温下的变形； 7、黏度大，在使用时需预热，一般涂布时的黏度为1000-3000mPa.s； 8、双组分无溶剂型胶粘剂的适用期短，仅为1 h。 据报道，目前欧美地区大部分中低档的大宗复合包装材料都用无溶剂胶粘剂
聚氨酯胶粘剂分类 聚氨酯胶粘剂的类型、品种较多，分类方法也多，通常是按照反应组成与用途、特性进行分类。 (1) 按反应组成分类按反应组成可分为多异氰酸酯胶粘剂、含异氰酸酯基的聚氨酯胶粘剂、含羟基聚氨酯胶粘剂和聚氨酯树脂胶粘剂。 (2) 按用途与特性分类，按用途与特性分类可分为通用型胶粘剂、食品包装用胶粘剂、鞋用胶粘剂、纸塑复合用胶粘剂、建筑用胶粘剂、结构用胶粘剂、超低温用胶粘剂、厌氧型胶粘剂、导电性胶粘剂、热溶型胶粘剂、压敏型胶粘剂、封闭型胶粘剂、水性胶粘剂以及密封胶粘剂等。 国外聚氨酯胶粘剂的发展动态 聚氨酯胶粘剂在国外已广泛用于纺织、土木建筑、交通运输、电子元件、制鞋、包装等工业，因此世界发达国家都很重视聚氨酯胶粘剂工业的技术开发。 （1）快速发展结构胶与密封胶汽车工业大量采用塑料零部伯，特别是高强度的FRP （玻璃纤维增强塑料）和SMC（板材模塑料复合材料）需用聚氨酯结构与密封胶进行粘接装配，主要用于汽车挡风玻璃的密封、SMC车板的框架的粘接等。 聚氨脂密封胶对各种建筑材料都具有良好的粘接性，可应用于建筑领域中各部门，并且比有机硅与聚硫密封胶便宜。因此，聚氨脂密封胸前的需求超过有机硅与聚硫密封胶而占主导地位。 （2）开发无公害胶粘剂聚氨化胶粘剂在工业上的大量使用也带来了公害问题，水性聚氨脂胶粘剂、无溶剂聚氨脂胶粘剂、以及热熔聚氨脂胶粘剂可代替有毒的溶剂型聚氨脂胶粘剂，也可选用低毒溶剂、提高固含量以及密闭通风操作及溶剂回收以降低有机挥发物的逸出量。 （3）快速固化聚氨脂聚氨脂胶粘剂为适应自动化装配线，开发了快速固化反应型聚氨脂胶、辐射或紫外线固化胶以及反应热熔胶等。 （4）开发新型施胶设备聚氨脂胶粘剂在推广使用时，为了适应用户粘接施工的要求，研制开了发一系列相关设备如粘笛稠物料的计量、混合、输送和施胶设备等。 今后聚氨脂胶粘剂的开拓和扩展应用除关注胶粘剂的分子结构外，还应致力于施胶工艺和工具方面的开发。
单组分聚氨酯胶粘剂配方和合成机理 1.湿固化机理： 湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶: 将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方 3.1配方1： 聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 3.2配方2： 聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI 315份 氢化萜烯酚醛树脂 180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。 单组分聚氨酯胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。
聚氨酯胶粘剂的应用与研究 聚氨酯胶粘剂是指在分子链中含有氨基甲酸酯基团(-NHCOO-)或异氰酸酯基团(-NCO)的胶粘剂。其具有胶膜坚韧、耐冲击、挠曲性好、剥离强度高、有很好的耐超低温性、耐油性以及耐磨性等特点。 我国聚氨酯胶粘剂的研发起步于上世纪60年代。80年代以后，我国对水性聚氨酯胶粘剂的研究更为活跃，但与国外水性聚氨酯胶粘剂系列化大工业的水平相比，仍处于开发阶段。90年代，各行各业引进了众多的生产线，一大批三资企业相继建立，进口的产品迫切需要国产化，相关的科研院所和生产单位加大开发力度，新产品不断涌现。迄今为止，除了原有的胶粘剂品种外，无溶剂型聚氨酯结构胶粘剂、反应性聚氨酯热熔胶等国外有的胶粘剂品种我国现在也基本都有。 虽然我国聚氨酯工业已有相当规模，但与发达国家相比仍有很大差距，主要的差距是聚氨酯的总体产量不大，此外，技术水平也仍然落后于一些发达国家。因此，我国的聚氨酯产业仍有相当大的发展空间。 聚氨酯胶粘剂作为一种环保型胶粘剂，已进入工业、农业、交通、医学、国防和日常生活的各个领域，在国民经济中正发挥着越来越大的作用。那么，聚氨酯胶粘剂都具有哪些优良性能呢？下面，洛阳天江化工新材料有限公司为大家列举了聚氨酯胶粘剂的两个典型特性： 1、聚氨酯胶粘剂的粘结力强，适用范围广 由于聚氨酯胶粘剂的分子链中-NCO可以和多种含活泼氢的官能团反应，形成界面化学键结合。因此，对多种材料具有极强的粘附性能。不仅可以粘结多孔性的材料，如泡沫塑料、陶瓷、木材、织物等，而且可以粘接多种金属、无机材料、塑料、橡胶和皮革等，是一种适用范围很广的胶粘剂。 2、聚氨酯胶粘剂具有突出的耐低温性能 在极低的温度下，一般的高分子材料都转化为玻璃态而变脆，而聚氨酯胶粘剂即使在-250℃以下仍能保持较高的剥离强度，同时其剪切强度随着温度的降低反而大幅度上升。 虽然聚氨酯胶粘剂优点良多，但同时也存在着一些缺陷与不足，下面是聚氨酯胶粘剂常见的一些不足之处以及洛阳天江化工的专家针对这些不足之处提出的几点改进方法：
无溶剂聚氨酯胶粘剂的研究报告 张彪，纪学顺，李俊梅，许戈文 (安徽大学化学化工学院，安徽省绿色高分子材料重点实验室，合肥230039) 环保型聚氨酯胶粘剂主要包括水性聚氨酯胶粘剂、无溶剂聚氨酯胶粘剂、醇溶性聚氨酯胶粘剂等。 1 水性聚氨酯胶粘剂 水性聚氨酯胶粘剂是指聚氨酯溶于水或分散于水中而形成的胶粘剂，也称为水系聚氨酯或水基聚氨酯。依其外观和粒径可将水性聚氨酯分为三类，见表1。 习惯上后两类在有关文献资料中又统称为聚氨酯乳液或聚氨酯分散体，区分并不严格。实际应用中，水性聚氨酯以聚氨酯乳液或分散体居多，水溶液少。水性聚氨酯以水为基本介质，具有不燃、气味小、不污染环境、节能、操作加工方便等优点，已受到人们的重视，对水性聚氨酯的研究非常活跃。近年来，科研人员对水性聚氨酯胶粘剂干燥速度慢、拉力机测试得出其初粘性低、对非极性基材湿润性差、耐水性不佳、耐热性不高等问题进行大量的研究，提出了一系列改进措施，如：水性聚氨酯本身含有亲水性基团，要使其耐水性得到提高，就应在保证乳液稳定性的前提下，尽可能降低亲水性基团的含量。对于提高水性聚氨酯性能的研究主要集中在改性上，有交联改性、共混改性、共聚改性和纳米改性等。 (1) 交联改性 交联是提高水性聚氨酯性能的有效方法，可提高胶膜的耐水性、耐热性和粘接强度。交联分为内交联和外交联。内交联是指在合成时引入交联剂。如采用部分三官能团的多元醇或异氰酸酯、引入胺基或环氧基团、封闭型异氰酸酯乳液、多官能团交联剂等都可制得内交联水性聚氨酯。内交联方法的缺点是预聚体黏度很大，难以乳化。外交联法即是在胶水使用前添加交联剂，在成膜过程或成膜之后，加热产生化学反应，形成交联的胶膜。与内交联相比，所得乳液性能好，其缺点是为双组分体系，没有单组分使用方便。外交联可用甲醛、三聚氰胺-甲醛树脂、环氧化合物作交联剂，一般在120~180℃的高温下进行交联反应。也可以氮丙啶、碳化二亚胺、多异氰酸酯、金属盐类化合物为交联剂，在常温下就可以反应，羧基可以使氮丙啶开环发生交联反应，但是氮丙啶挥发性较强，刺激性强，对呼吸系统有一定的毒性，不利于工人的职业健康。 (2) 共混改性
聚氨酯胶的配方设计 胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇
1、一种新型水性双组份聚氨酯胶黏剂用丙烯酸改性树脂及包含该树脂的聚氨酯胶黏剂 2、耐高温油墨用聚氨酯胶黏剂的制备方法 3、一种阻燃耐水聚氨酯胶粘剂及其制备方法 4、无溶剂型双组分聚氨酯胶粘剂及其制备方法 5、耐高温水性聚氨酯胶黏剂的制备方法 6、一种豆油醇解物聚氨酯胶粘剂的生产方法 7、一种用于橡胶地砖的聚氨酯胶粘剂的制备方法 8、聚氨酯胶粘剂 9、聚氨酯胶辊 10、一种干式复合聚氨酯胶粘剂及其制造方法 11、一种鞋用聚氨酯胶黏剂及其制备方法 12、纳米聚氨酯胶粘剂及其制备工艺 13、一种聚氨酯胶粘剂粘贴墙体保温装饰一体化板材施工方法 14、一种圆织机梭子专用聚氨酯胶轮 15、一种纳米粒子改性的聚氨酯胶黏剂及其制备方法 16、双组份改性无水聚氨酯胶 17、冷轧用聚氨酯胶辊表面破损修复方法 18、一种用于复合软包装的水性聚氨酯胶粘剂的制备方法 19、一种水性聚氨酯胶粘剂及其制备方法 20、改性聚氨酯及水性聚氨酯胶粘剂组合物 21、一种用于人造草坪背胶的蓖麻油改性聚氨酯胶粘剂组合物 22、一种单组份高固含量水性聚氨酯胶粘剂的制备方法 23、一种RFID天线基材用水性聚氨酯胶粘剂 24、一种双组份聚氨酯胶粘剂的制备方法 25、聚氨酯输送带用乳液型水性聚氨酯胶黏剂及其合成方法 26、环保型低成本聚氨酯胶粘剂生产方法 27、低游离MDI单体双组份无溶剂聚氨酯胶粘剂 28、一种高强度耐黄变弹性聚氨酯胶及其制备方法和应用 29、一种酚醛树脂-聚氨酯胶粘剂的制备方法 30、一种有机蒙脱土改性双组份聚氨酯胶粘剂及其制备方法 31、一种长寿聚氨酯胶轮 32、植珠用水性聚氨酯胶黏剂及其制备方法 33、聚氨酯胶粘剂的制备方法 34、一种水性聚氨酯胶粘剂及其制造方法 35、一种双组分聚氨酯胶粘剂及其制备方法和应用 36、可常规喷涂风机叶片用聚氨酯胶衣组合物及其制备方法 37、阻燃及耐碱聚氨酯胶粘剂的制备方法 38、一种鞋用聚氨酯胶粒的配方 39、一种溶剂型双组份聚氨酯胶黏剂及其制备方法 40、一种双组份聚氨酯胶及其制备方法 41、聚氨酯胶专用纳米碳酸钙的制备方法 42、一种单组份聚氨酯胶黏剂及其制备方法 43、室外聚氨酯胶黏剂
过去的一节课，我们讲粘合剂，着重讲了粘合工艺和原理、代表性粘合剂，侯兴旺刘红良等同学也给出了对导电粘合剂的浅显理解。但是我没有讲应用的问题，请同学们逆向思考：粘合剂的使用是为了粘合两种材料，假设在使用一段时间后粘合剂松开了，或者你想重新加工粘合两种材料，这样就需要除去或者洗脱掉原有的粘合剂，请至少列举一种粘合剂的应用以及其对应的后处理方法、并指出原理是什么。
一、聚氨酯黏合剂的应用 1、汽车用聚氨酯胶粘剂新型汽车结构中引入大量的轻质金属、复合材料和塑料,造成汽车用胶粘剂和密封胶持续增长。在汽车上应用最为广泛的聚氨酯胶粘剂主要有装配挡风玻璃用单组分程固化聚氨酯密封胶、粘接玻璃约维增强塑料和片状模塑复合村料的结构胶粘剂、内装件用双组分聚氨酯胶粘剂及水性聚氯酯胶等。此外,茎车内饰件也是胶粘剂用量增长的一个领域。汽车上应用广泛的水性聚氨酯胶粘剂是指聚氨酯溶于水或分散于水中而形成的胶粘剂。大多数水性聚氨酯是线性热塑性聚氨酯,由于其涂膜没有交联,分子质量较低,因而耐水性、耐溶剂性、胶膜强度等性能还较差,必须对其进行改性,以提高其性能。聚酯和丙烯酸的杂和分散体与脲二酮和异氰脱脲酸酯配合制备的汽车修补清漆,不需要高速搅拌设备,容易混合在一起且具有良好的粘附性能。 2、木材用聚氨酯胶粘剂随着世界性森林资源急剧减少和我国天然林资源保护工程的实施,小木材拼大板就要求胶粘剂粘接强度和耐久耐候等性能优于木材本身。胶粘剂用量的多少,已成为衡量木材工业技术发展水平的标志。过去人们用的木村胶粘剂多为以甲醛为主要原料的脖醛树脂,酚醛树脂和三聚氰氨甲醛树脂,但由于游离的甲醛存在,产品使用期间会逐淋向周围散发甲醛气体,造成环境污染。木村加工行业已开始将目光投向新型的环保胶粘剂聚氯酯胶,以期减少对环境的行染。木工行业使用的单组分湿气固化聚氨酯胶粘剂是液态的,在室温下使用。通常其粘接强度高、柔韧性和耐水性好,并能和许多非木基材(如纺织纤维、金属、塑料、橡胶筑)粘接。单组分聚氨酯胶粘剂在测试中所表现出的干、返强度均要好于酚醛胶粘剂。粘接前,在粘接基材表面涂布羟甲基间苯二酚(HMR)偶合剂可以提高粘接强度。HMR可以加强所有热固型木村胶粘剂的粘接强度,当木村表面预涂HMR偶合剂时,单组分聚氨酯胶粘剂的强度和耐久性可以满足大部分严格的测试要求。 3、鞋用聚氨酯胶粘剂我国是一个制鞋大国,鞋用胶粘剂的发展经历三代后,随着全球性环保意识的提高,以及石油危机的加剧,促使第四代环保无溶剂型和水基型载用粘胶剂的出现。近年来,水性聚氨酯的制备工艺己日趋成熟。对于一些低极性鞋材如SBS等材质的粘接, 聚氨酯胶粘剂的剥高强度达不到要求。通过添加增粘树脂等进行改性,可开发出具有结晶度高、结晶速度快、内聚强度大和剥离强度较理想的聚氨酯鞋用胶粘剂。 4包装用聚氨酯胶粘剂软包装又称软罐头,以其轻质方便、保鲜期长、卫生、易贮存运输、易拆开、垃圾量少及货架效应良好等独特的综合性能,现己超过硬包装如塑料、玻璃瓶和罐等。聚氨酯胶粘剂由于其优异的性能,可将不同性质的薄膜材料粘接在一起得到耐寒、耐泊、耐药品、透明、耐磨等各种性能的软包装用复合薄膜。目前在国内外市场中, 聚氨酯胶粘剂已经成为软包装用复合薄膜加工的主要胶粘剂。在国内胶粘剂市场中,包装用复合薄膜制造业中, 聚氨酯胶粘剂用量仅次于制鞋业而居第二位。用于包装的聚氨酯胶粘剂品种繁多,如水基聚氨酯胶粘剂、热熔型聚氨酯胶粘剂、溶剂型聚氨酯胶粘剂以及无溶剂型聚氨酯胶粘剂等。其中常用的聚氨酯热熔胶又可分为热塑性聚氨酯弹性体热熔胶与反应型热熔胶两类。热塑性热熔胶的主要缺点是粘度较高,故对涂布表观质量的影响较大。反应型聚氨酯热熔胶粘剂是在传统热熔胶基础上发展起来的一类新型胶粘剂,它不仅有传统热熔胶初粘性好和后固化性能优的特点,又具有聚氮酯的组成结构多变和性能调节范围大的优点,对多种基材具有优良的粘接性能。另外,在包装用水
胶粘剂的设计是以获得最终使用性能为目的，对聚氨酯胶粘剂进行配方设计，要考虑到所制成的胶粘剂的施工性（可操作性）、固化条件及粘接强度、耐热性、耐 化学品性、耐久性等性能要求。 1.聚氨酯分子设计一一结构与性能 聚氨酯由于其原料品种及组成的多样性，因而可合成各种各样性能的高分子材料。例如从 其本体材料（即不含溶剂）的外观性严主讲，可得到由柔软至坚硬的弹性体、泡沫材料。 聚氨酯从其本体性质（或者说其固化物）而言，基本上届弹性体性质，它的一些物理化学 性质如粘接强度、机械性能、耐久性、耐低温性、耐药品性，主要取决于所生成的聚氨酯 固化物的化学结构。所以，要对聚氨酯胶粘剂 进行配方设计，首先要进行分子设计，即从化学结构及组成对性能的影响来认识。有关聚 氨酯原料品种及化学结构与性能的关系。 2.从原料角度对PU胶粘剂制备进行设计 聚氨酯胶粘剂配方中一般用到三类原料：一类为NCO类原料（即二异氰酸酯或其改性物、 多异氰酸酯），一类为oH类原料（即含羟基的低聚物多元醇、扩链剂等, 广义地说，是含 活性氢的化合物，故也包括多元胺、水等），另有一类为溶剂和催化剂等添加剂。从原料 的角度对聚氨酯胶粘剂进行配方设计，其方法有下述两种。 （1）.由上述原料直接配制 最简单的聚氨酯胶粘剂配制法是0H类原料和NCC类原料（或及添加剂）简单地混合、直 接使用。这种方法在聚氨酯胶粘剂配方设计中不常采用，原因是大多数低聚物多元醇分子 量较低（通常聚醚Mr<6000，聚酯Mr<3000）,因而所配制的胶粘剂组合物粘度小、初粘力 小。有时即使添加催化剂，固化速度仍较慢，并且固化 物强度低，实用价值不大。并且未改性的TDI 蒸气压较高，气味大、挥发毒性大，而MDI 常温下为固态，使用不方便，只有少数几种商品化多异氰酸酯如PAPl、Desmodur R、
单组分聚氨酯胶粘剂配方和合成机理 单组分聚氨酯胶粘剂配方和合成机理 湿固化型聚氨酯胶 1.湿固化机理：湿固化型聚氨酯胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型聚氨酯胶粘剂固化后的胶层组成是聚氨酯胶粘剂—聚脲结构。 2.软木用聚氨酯胶:将以NCO为端基的聚氨酯胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是聚氨酯湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)聚氨酯浇注型橡胶的基料； (2)建筑用聚氨酯防水材料的粘料； (3)田径运动场地用聚氨酯橡胶跑道(塑胶跑道)胶面层的粘料； (4)聚氨酯密封胶粘剂的粘料。 该胶粘剂还可用于聚氨酯泡沫塑料、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份 将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份
聚氨酯胶粘剂的应用研究 刘晓旺 （天津科技大学材料科学与化学工程学院，天津 300457) 摘要：：简述了聚氨酯胶粘剂的发展状况、粘结特性，以及其存在的不足之处和相应的改性研究。对其在包装业、建筑业、汽车制造、木材粘结、书籍装订、印刷业等方面的应用进行了详细介绍。指出新型高性能、可生物降解的环保聚氨酯胶粘剂是今后研究的重要方向。 关键词：聚氨酯；胶粘剂；应用 Abstract：The development of polyurethane adhesive and its properties were introduced．The disadvantages of polyurethane adhesive and its improvement research were also reviewed．Th e polyurethane adhesive can be widely used in packaging，construction business，automobile，printing and others fields．It was suggested that farther study should be focused on the high performance，biodegradable，environmental friendly polyurethane adhesive． Key words：polyurethane；adhesive；application 聚氨酯胶粘剂(Polyurethane Adhesive)是指在分子链中含有氨基甲酸酯基团(一NHCO0一)或异氰酸酯基(一NCO)的胶粘剂[1]。其具有胶膜坚韧，耐冲击，挠曲性好，剥离强度高，有很好的耐超低温性，耐油和耐磨性等特点[2]。作为一种环保型胶粘剂[3]，已进入工业、农业、交通、医学、国防和日常生活各个领域，在国民经济中发挥愈来愈大的作用。聚氨酯胶粘剂由于性能优越,在国民经济中得到广泛应用，是八大合成胶粘剂的重要品种之一。近年来,在国内外成为发展最快的胶粘剂[4]。 1. 国内聚氨酯胶粘剂发展概况 我国聚氨酯胶粘剂起步于20世纪60年代，目前我国聚氨酯胶粘剂的生产企业约有400多家，其中约有20多家规模较大的企业分布在广东、福建、浙江等东南沿海地区。据聚氨酯行业协会统计，我国大陆胶粘剂2004年总销售量约379万吨，反应型聚氨酯胶粘剂(包括密封胶)约为20.5万吨，分别比上年增加13.1%和13.9%[5]。我国聚氨酯胶粘剂的用量虽有相当规模，人均消费却比国外少得多，
聚氨酯胶粘剂的优缺点及应用介绍 我国聚氨酯胶粘剂的研发起步于上世纪60年代。80年代以后，我国对水性聚氨酯的研究更为活跃，但与国外水性聚氨酯胶粘剂系列化大工业的水平相比仍处于开发阶段。90年代，各行各业引进了众多的生产线，一批三资企业相继建立，进口的产品迫切需要国产化。相关的科研院所和生产单位加大开发力度，新产品不断涌现。 聚氨酯胶粘剂是指在分子链中含有氨基甲酸酯基团或异氰酸酯基的胶粘剂。按反应组成分类按反应组成可分为多异氰酸酯胶黏剂、含异氰酸酯基的聚氨酯胶黏剂、含羟基聚氨酯胶黏剂和聚氨酯树脂胶黏剂。按用途与特性分类按用途与特性分类可分为通用型胶黏剂、食品包装用胶黏剂、鞋用胶黏剂、纸塑复合用胶黏剂、建筑用胶黏剂、结构用胶黏剂、超低温用胶黏剂、发泡型胶黏剂、厌氧型胶黏剂、导电性胶黏剂、热熔型胶黏剂、压敏型胶黏剂、封闭型胶黏剂、水性胶黏剂以及密封胶黏剂等。但无论是哪种聚氨酯胶粘剂，都是体系中的异氰酸酯基团与体系内或者体系外含活泼氢的物质发生反应，生成聚氨酯基团或者聚脲，从而使得体系强度大大提高而实现粘接的目的。 迄今为止，除了原有的胶种外，无溶剂聚氨酯结构胶、反应性聚氨酯热熔胶等国外有的胶种，现在我国基本都有。虽然我国聚氨酯工业已有相当规模，但与发达国家相比仍有很大差距，主要是产量不大，技术水平仍较低。聚氨酯胶粘剂究竟具有哪些特性？它又应用于哪些领域呢？今天就由洛阳天江化工新材料有限公司给大家做一些简单介绍吧! 一、聚氨酯胶粘剂的特性 1、粘结力强，初粘力大，适用范围广 由于聚氨酯胶粘剂分子链中的－NCO可以和多种含活泼氢的官能团反应，形成界面化学键结合，因此对多种材料具有极强的粘附性能。不仅可以粘结多孔性的材料，如泡沫塑料、陶瓷、木材、织物等，还可以粘接多种金属、无机材料、塑料、橡胶和皮革等，是一种适用范围很广的胶粘剂。 2、突出的耐低温性能 在极低的温度下，一般的高分子材料都转化为玻璃态而变脆，而聚氨酯胶粘剂即使在－250℃以下仍能保持较高的剥离强度，同时其剪切强度随着温度的降

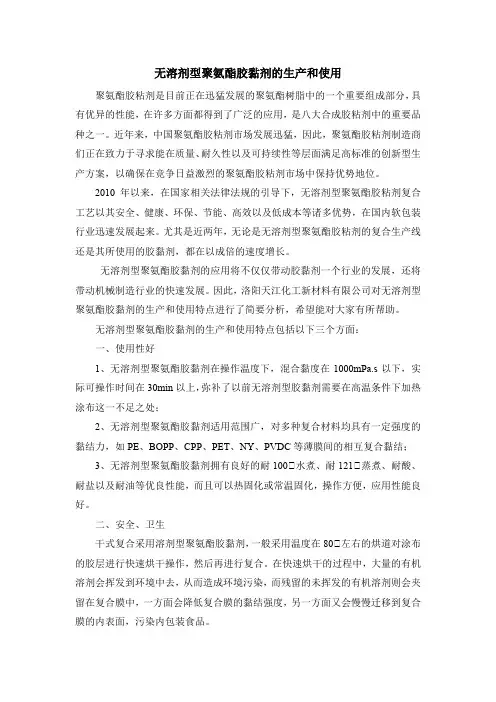

无溶剂型聚氨酯胶黏剂的生产和使用 聚氨酯胶粘剂是目前正在迅猛发展的聚氨酯树脂中的一个重要组成部分，具有优异的性能，在许多方面都得到了广泛的应用，是八大合成胶粘剂中的重要品种之一。近年来，中国聚氨酯胶粘剂市场发展迅猛，因此，聚氨酯胶粘剂制造商们正在致力于寻求能在质量、耐久性以及可持续性等层面满足高标准的创新型生产方案，以确保在竞争日益激烈的聚氨酯胶粘剂市场中保持优势地位。 2010年以来，在国家相关法律法规的引导下，无溶剂型聚氨酯胶粘剂复合工艺以其安全、健康、环保、节能、高效以及低成本等诸多优势，在国内软包装行业迅速发展起来。尤其是近两年，无论是无溶剂型聚氨酯胶粘剂的复合生产线还是其所使用的胶黏剂，都在以成倍的速度增长。 无溶剂型聚氨酯胶黏剂的应用将不仅仅带动胶黏剂一个行业的发展，还将带动机械制造行业的快速发展。因此，洛阳天江化工新材料有限公司对无溶剂型聚氨酯胶黏剂的生产和使用特点进行了简要分析，希望能对大家有所帮助。 无溶剂型聚氨酯胶黏剂的生产和使用特点包括以下三个方面： 一、使用性好 1、无溶剂型聚氨酯胶黏剂在操作温度下，混合黏度在1000mPa.s以下，实际可操作时间在30min以上，弥补了以前无溶剂型胶黏剂需要在高温条件下加热涂布这一不足之处； 2、无溶剂型聚氨酯胶黏剂适用范围广，对多种复合材料均具有一定强度的黏结力，如PE、BOPP、CPP、PET、NY、PVDC等薄膜间的相互复合黏结； 3、无溶剂型聚氨酯胶黏剂拥有良好的耐100℃水煮、耐121℃蒸煮、耐酸、耐盐以及耐油等优良性能，而且可以热固化或常温固化，操作方便，应用性能良好。 二、安全、卫生 干式复合采用溶剂型聚氨酯胶黏剂，一般采用温度在80℃左右的烘道对涂布的胶层进行快速烘干操作，然后再进行复合。在快速烘干的过程中，大量的有机溶剂会挥发到环境中去，从而造成环境污染，而残留的未挥发的有机溶剂则会夹留在复合膜中，一方面会降低复合膜的黏结强度，另一方面又会慢慢迁移到复合膜的内表面，污染内包装食品。
水性聚氨酯胶粘剂的制备方法 随着科学技术的进步，以及环保相关法律法规的要求趋严，环境友好型胶粘剂的研发日益受重视。环境友好型胶粘剂除了要求对材料的粘接具有牢固性、持久性和柔软性之外，还必须要具环保性，并对不同材质具兼容性，以确保成品的质量。 水性聚氨酯胶粘剂与无溶剂型聚氨酯胶粘剂为环境友好型胶粘剂最主要的两种类型，此外，环境友好型胶粘剂还包括乳状/分散胶粘剂、反应型胶粘剂以及天然聚合体胶粘剂等类型。 无溶剂型聚氨酯胶粘剂一般称作热熔型聚氨酯胶粘剂，其100%由热塑性树脂组成，不含任何水分或溶剂，在熔融状态下可以流动，并在冷却后具有粘结性能，可方便用于自动化生产过程，生产效率高，而且不产生任何环境污染，不对人类造成毒害。 由于普通接触型热熔胶对被粘材质表面浸润性差，已被证实不能普遍适用于外底的粘合，因此，人们开始对反应型热熔胶粘剂进行开发研究，经过近几年的努力，现在已开发出低粘度且在适宜温度条件下能够应用的产品。反应型热熔胶借助水份或热作用进行交联，从而达到较好的粘合强度。使用无溶剂反应型聚氨酯热熔胶要配套专门涂胶设备，且操作工艺条件较严格，因此，推广应用有一定的难度。 水性聚氨酯胶粘剂不含异氰酸酯基团，而含有羧基、羟基等基团，在适宜条件下，例如在水性异氰酸酯存在时，可使胶粘剂的分子产生交联反应。大多数水性聚氨酯胶粘剂是靠分子内极性基团产生的内聚力和粘附力进行固化的。水性聚氨酯具有极性基团，如氨酯键、脲键以及离子键等，因此，对许多合成材料，尤其是极性材料、多孔性材料均具有良好的粘接性。 与溶剂型聚氨酯胶粘剂相比，水性聚氨酯胶粘剂没有溶剂臭味、无毒、无污染，且具有操作方便、残胶易清理、固体含量高以及贮运安全方便等优点，但水性聚氨酯胶粘剂的干燥时间较长，干燥温度较高，且干燥工艺条件的要求也极为严格，以保证水份能够挥发彻底。水性聚氨酯胶粘剂对基材的润湿能力差，且胶粘剂中的水溶性高分子增稠剂会使其耐水性降低，此外，目前尚未开发出配套使用的水性表面处理剂（处于实验室研究阶段），仍需使用溶剂型表面处理剂，因
聚氨酯胶粘剂的发展史 来源：阿里巴巴发布时间：2009-5-24 11:21:01 聚氨酯（PU）胶粘剂是分子链中含有氨酯基(--NHCOO--)和/或异氢酸酯基（--NCO）类的胶粘剂。聚氨酯胶粘剂由于性能优越，在国民经济中得到广泛应用，是八大合成胶粘剂中的重要品种之一。1940年德国法本公司（I.G.FarBen,Bayer公司的前身）的研究人员发现异氢酸酯具有特殊的粘合性能，并将三苯基甲烷-4,4',4"-三异氢酸酯成功地用于金属与冬钠橡胶的粘接，在第二次世界大战中使用到坦克履带上。50年代以后，Bayer公司开发了Desmodurs系列（二异氢酸酯和多异氢酸酯）和Desmophens系列（低分子量端羟基聚酯多元醇）。按一定量的Desmodurs和Desmophens配置成Polystal 系列商品（双组分溶剂型聚氨酯胶粘剂）。Polystal系列双组分聚氨酯胶粘剂具有可低温固化、粘合强度好以及耐水、耐溶剂、耐低温等优点，是当时最好的胶粘剂，为日后聚氨酯胶粘剂工业的发展奠定了基础。 美国于第二次世界大战后开始学习德国的聚氨酯工艺，1953年引进了聚氨酯胶粘剂技术，同时开发一蓖麻油和聚醚多醇为原料的聚氨酯胶粘剂，美国B.F.Goodrich公司也开发了聚酯型热塑性聚氨酯胶粘剂。1968年Goodyear公司开发了无溶剂型聚氨酯结构胶粘剂“Pliogrip”,成功地应用于汽车玻璃纤维增强塑料部件的粘接。1978年又开发了单组分湿固化型聚氨酯胶粘剂，并开始在其趁工业与建筑部门应用。1984年美国市场上又出现了反应型热熔聚氨酯胶粘剂，解决了聚氨酯胶粘剂使用时的公害问题。 日本于1954年引进德国和美国聚氨酯技术，1960年生产聚氨酯材料，1966年开始生产聚氨酯胶粘剂。1975年日本光洋公司开发成功“乙烯类聚氨酯”水性胶粘剂，并于1981年投入工业化生产。日前日本聚氨酯胶粘剂的研究与生产十分活跃，并与美国、西欧一起成为聚氨酯生产、出口大国。 我国大连染料厂于1956年最早研制并生产三苯基甲烷三异氢酸酯（列克纳胶），牌号定位JQ-1,很快又生产了甲苯二异氢酸酯(TDI),为我国聚氨酯工业打下了基础.上海合成树脂研究所首先研究成功双组分溶剂型聚氨酯胶粘剂,后又上海新光化工厂将该胶的制备工艺进行改进,于1966年开始投入生产,牌号定位铁锚-101,至今荏为我国聚氨酯胶粘剂中产量最大的品种.80年代以来,各工业部门陆续从国外引进许多先进的生产线和产品,其中需要大量进口的聚氨酯胶粘剂与其配套,因此,促进了国内研究单位加速聚氨酯胶粘剂的开发,特别是在1986年以后,我国聚氨酯工业进入许素发展时期.1994年国家正式批准成立"中国聚氨酯工业协会",下设"聚氨酯胶粘剂委员会",该委员会业已成为全国聚氨酯 胶粘剂技术与信息交流的中心。 国外聚氨酯胶粘剂的市场发展动态欧洲（主要是德、法、英三国）聚氨酯胶粘剂1988年产量为6.85万吨，1993年为7.2万吨；聚氨酯密封剂市场销量为1.5万吨，1993年增长到1.9万吨。年均增长率分别为1%和5%。生产聚氨酯胶粘剂的主要厂家有15个。 美国聚氨酯胶粘剂1990年消耗量为4.6万吨（100%固含量计），1995年达到5.9万吨，平均年增长率为4.8%，预计2000年将达到7.3万吨。聚氨酯密封胶1990年产量为2.8万吨，销售额为 1.24亿美元。美国聚氨酯胶粘剂生产厂家有115家，其中专业生产厂家有15个。主要消费市场是纺织、木材、包装。其中纺织与木材工业上的应用发展最快，纺织应用胶粘剂几乎占聚氨酯胶粘剂总量的1/2，主要用作地毯背衬胶粘剂。 日本聚氨酯胶粘剂1980年产量为5808吨，1990年达到3.3万吨，平均年增长率为20%。根据最近报道，日本生产的聚氨酯胶粘剂一半是用于食品包装复合薄膜，其次为制鞋与木材工业。聚氨酯密封胶1988年产量为2.3万吨，1990年达到2.8万吨。日本聚氨酯胶粘剂生产厂家有34个。 目前世界胶粘剂年总产量约为1000万吨，而聚氨酯胶粘剂仅有20万吨，因此聚氨酯胶粘剂是正在发展中的一类胶粘剂。 国外聚氨酯胶粘剂的技术发展动态 由于聚氨酯胶粘剂具有许多优异性能，在国外已广泛用于纺织、土木建筑、交通运输、电子元件、制
·专题综述· 我国聚氨酯胶粘剂的发展现状及趋势 陆冬贞 孙 杰 (上海新光化工厂 201811) 摘 要:评述了我国聚氨酯胶粘剂的发展现状和趋势,对一些主要胶种如鞋用聚氨酯胶、通用型聚氨酯胶、复合膜用聚氨酯胶粘剂、单组份聚氨酯液体胶、无溶剂聚氨酯结构胶、水性聚氨酯胶粘剂、单组份湿固化聚氨酯密封胶、聚氨酯泡沫密封剂、反应型聚氨酯热熔胶等的发展状况、市场和趋势分别作了概述。 关键词:聚氨酯;胶粘剂;密封胶;市场概况;发展趋势 聚氨酯胶粘剂(简称P U胶)以其优良的粘接性、突出的耐油、耐冲击、耐磨、耐低温等特性,使其自德国工业化60多年来,得到了迅速的发展。据报道,2004年全球胶粘剂及密封胶的消费总量约合967万t,聚氨酯胶粘剂生产量约为59万t,我国聚氨酯胶粘剂生产量约为20万t左右[1,2]。起步较早的工业发达国家,特别是美国、德国、法国、日本等已步入了高度发达的阶段,近年来仍保持着3%的增长率。 1 我国聚氨酯胶粘剂的发展现状 我国聚氨酯胶粘剂起步于上世纪60年代,上海合成树脂研究所率先开发成功通用型P U101胶。后由新光化工厂改进工艺、生产扩大化,至今已有40年。目前我国聚氨酯胶粘剂的生产企业约有400多家,其中约有20多家规模较大的企业分布在广东、福建、浙江等东南沿海地区。据行业协会统计,我国大陆胶粘剂2004年总销售量约379万t,反应型聚氨酯胶粘剂(包括密封胶)约为20.5万t,分别比上年增加13.1%和13.9%[3]。同期台湾地区的聚氨酯胶粘剂产量约为4.77万t,比上年增长3.14%[4]。预计到2010年我国胶粘剂总产量将达730万t,年均增长11.5%;反应型聚氨酯胶粘剂约为40.5万t,年均增长12%[3]。 1.1 通用型聚氨酯胶粘剂 通用型聚氨酯胶粘剂是我国最早合成的P U 胶,一般以聚己二酸乙二醇酯与T D I反应得到端羟基P U树脂溶于有机溶剂为主成分,以三羟甲基丙烷(有的用丙三醇)与T D I反应所得加成物的醋酸乙酯溶液为固化剂的双组分胶,至今仍然是溶液聚合法合成P U胶的最大胶种之一。目前全国约有30多家生产单位,总产量约1.5万～1.6万t,其中上海新光、江苏金坛、浙江新东方油墨等规模较大。 通用型聚氨酯胶粘剂广泛用于金属和非金属材料的粘接,特别是电绝缘材料涤纶薄膜与多孔性材料的复合及一般包装装饰材料等的复合。目前已开发出防冻型、耐温型、增强型、快固型及柔软型等系列产品。 1.2 鞋用聚氨酯胶粘剂 我国是世界上最大的制鞋出口国,上世纪80年代末开始使用溶剂型P U胶,最早在大陆投资建厂生产P U鞋用胶的是我国台湾的鞋用胶生产企业,目前我国已有各类鞋用胶生产厂200多家。其中南海南光、霸力、广东多正化工科技公司等几家是中国乃至世界上最大的鞋用胶生产厂。新建的广东多正化工科技公司(与新加坡合资)年产能力达10万t/a。由南海霸力新建的珠江裕田化工制品公司设计能力也有6万t/a[5]。此外台湾大东、南宝、中山伟民、镇江金宝等规模也较大,其中台湾大东等公司还生产水性P U鞋用胶。 目前我国P U鞋用胶年生产量约有14万～15万t,除国内使用以外,还部分出口。由于P U胶性能优良,使用P U胶的比例逐年递增。目前在外底胶中P U胶已占70%以上[5]。 · 1 · 2006年第21卷4期2006.V o l.21N o.4 聚氨酯工业 P O L Y U R E T H A N EI N D U S T R Y
聚氨酯胶粘剂的配方设计 聚氨酯胶粘剂的设计是以获得最终使用性能为目的的，因此，对聚氨酯胶粘剂进行配方设计时，必须要考虑到所制成的聚氨酯胶粘剂的施工性（可操作性）、固化条件等操作条件以及粘接强度、耐热性、耐化学品性、耐久性等性能要求。下面，洛阳天江化工新材料有限公司将分别从以下几个方面入手来向大家讲解究竟该怎样对聚氨酯胶粘剂的配方进行设计： 一、从结构与性能角度对聚氨酯分子进行设计 由于生产聚氨酯的原料品种及组成多种多样，因而可合成各种各样性能的聚氨酯高分子材料。例如从其本体材料（即不含溶剂）的外观性能方面来讲，可得到由柔软至坚硬的弹性体以及泡沫材料。聚氨酯从其本体性质（或者说其固化物）而言，基本上属于弹性体性质，它的一些物理化学性质如粘接强度、机械性能、耐久性、耐低温性以及耐药品性等，主要取决于所生成的聚氨酯固化物的化学结构。所以，要对聚氨酯胶粘剂进行配方设计，首先要对其原料聚氨酯进行分子设计，即从化学结构及组成对性能的影响来入手。 二、从原料角度对聚氨酯胶粘剂的制备进行设计 聚氨酯胶粘剂的配方中一般用到三类原料：一类为－NCO类原料（即二异氰酸酯及其改性物与多异氰酸酯），一类为－OH类原料（即含羟基的低聚物多元醇以及扩链剂等，广义地说，是含活性氢的化合物，故也包括多元胺、水等），另有一类为溶剂和催化剂等添加剂。从原料的角度对聚氨酯胶粘剂进行配方设计，天江化工的专家为我们提供了以下两种具体方法： 1、由上述三类原料直接配制 最简单的聚氨酯胶粘剂的配制方法是将－OH类原料和－NCO类原料（或及添加剂）进行简单地混合，然后直接使用。在聚氨酯胶粘剂的配方设计中一般不常采用这种方法，原因是大多数低聚物多元醇的分子量较低（通常聚醚多元醇的分子量Mr<6000，聚酯多元醇的分子量Mr<3000），因而所配制的聚氨酯胶粘剂组合物粘度小、初粘力低。然而在有些时候，即使添加催化剂，胶粘剂的固化速度仍然较为缓慢，并且所得固化物的强度低，实用价值不大。并且，由于未改性的TDI蒸气压较高、气味大、挥发毒性大，而MDI在常温下为固态，使用不方便，因此只有少数几种商品化的多异氰酸酯可用作聚氨酯胶粘剂的原料。不过，
单组分聚氨酯胶粘剂配方和合成机理 单组分胶粘剂配方和合成机理 湿固化型胶 1.湿固化机理：湿固化型胶粘剂中含有活泼的NCO基团，当暴露于空气中时能与空气中的微量水分子发生反应；粘接时，它能与基材表面吸附的水以及表面存在羟基大呢感活性氢基团发生化学反应，生成脲键结构。因此湿固化型胶粘剂固化后的胶层组成是胶粘剂—聚脲结构。 2.软木用胶:将以NCO为端基的胶粘剂应用于软木碎屑的粘接，由林产化工厂于软木碎屑中加入胶粘剂，混合均匀，加热压制成型，制成软木板材、片材等制品，用作保温、隔音等材料，其特点是耐水、防腐蚀。该胶粘剂是湿固化胶粘剂和密封剂的基础粘料，若对配方稍加调整，亦即加入一定比例的三官团的聚氧化丙烯三醇(如N-330)，制成的NCO端基的预聚体胶粘剂即可作为下列材料的粘料(基料)： (1)浇注型橡胶的基料； (2)建筑用防水材料的粘料； (3)田径运动场地用橡胶跑道(塑胶跑道)胶面层的粘料； (4)密封胶粘剂的粘料。 该胶粘剂还可用于泡沫、聚苯乙烯泡沫等的粘接，使用方便，无公害，受到用户欢迎。 3.配方1：聚氧化丙烯多元醇(M=3000) 51份 MDI 26份 TDI(80/20) 8.7份 1，4-丁二醇 4.1份
将上述四组分原料混合，在80℃反应3h后，降温，用10份二甲苯稀释，制得NCO含量约7.3％的预聚体。该预聚体可作为弹性基材的胶粘剂。具有耐水、柔韧性好、强度高等优点。胶膜的拉伸强度可达43.1MPa，伸长率360%，在80℃热水中浸泡7天后仍能保持较好的强度。 配方2：聚氧化丙烯三醇(M=6000) 400份 聚氧化丙烯二醇(4／=2000) 1000份 MDI315份 氢化萜烯酚醛树脂180份 按以上配方原料制成预聚体，再加人气相法二氧化硅、滑石粉等填料以及增塑剂、叔胺和有机锡类催化剂，制成含填料的预聚体。 按HDI缩二脲1610份、r-巯丙基三甲氧基硅烷40份、二甲基硅烷427份、二甲基哌嗪1.3份制成硅烷化合物。 单组分胶粘剂按预聚体：硅烷化合物：萜烯增粘剂=271：6：70(质量份数)混合配制。用于玻璃-帆布、铝-铝、冷轧钢-冷轧钢的粘接。 配方3：高活性聚醚多元醇(M=5500) 2556份 PAPI(平均官能团度2．1) 5108份 苯乙烯568份 丙烯腈568份 高活性聚醚多元醇与PAPI于100℃反应，制得预聚体，于此预聚体中，要3h内慢慢加人苯乙烯和丙烯腈的混合液，并每隔1h 添加28份偶氮二异丁腈(ABIN)，最后再反应2h，并于120℃减压抽除未反应单体，制得产品粘度为6000Pa·s，外观为浅褐色不透明的粘稠液，NCO含量为12.9％。 称取上述预聚体100份，加入20份炭黑、2.5份惰性填料，制成湿固化接枝型单组分胶粘剂，其剪切强度达8MPa，而且有触变性。而未接枝的胶粘剂，其剪切强度为5MPa，外观为自由流动的粘稠液。 配方4 ：聚醚多元醇(M=2800) 200份
