正压式氧气呼吸器工作原理佩戴者呼出的气体，经全面罩、呼气软管和呼气阀进入清净罐，清净罐中的吸收剂(Ca(OH)2)将气体中的二氧化碳吸收，其余气体进入气囊。另外，气瓶中贮存的压缩氧气经高压管、减压器进入气囊，混合成含氧气体。当佩戴者吸气时，含氧气体从气囊经吸气阀、吸气软管、全面罩进入佩戴者的呼吸器官，完成一个呼吸循环。此过程中，由于呼气阀和吸气阀都是单向阀，保证了呼吸气流始终单向循环流动。化学反应式：Ca(OH)2+CO2→CaCO3+H2O+Q
正压式氧气呼吸器
正压氧气呼吸器的优点
(1)解决了气密性问题。由于呼吸器内部压力始终高于外部环境压力，所以外界气体不易侵入呼吸系统，安全性能大大提高。
(2)佩戴者可以通过讲话直接进行联络和指挥小队行动，能减轻恐惧心理，也便于交流沟通。
(3)冷却罐(放冰块)降低了吸气温度，呼吸比较舒适。
(4)鼻子、嘴唇及牙齿处于常态，克服了口具、鼻夹易脱落现象。
(5)日常维护简便等。
正压氧气呼吸器目前存在的问题
(1)目镜易产生雾气，导致视线不清。光学瓦斯检定器及其他检测仪器的数值看不清楚，数字检测仪较好(进口呼吸器也同样存在这些问题)。
(2)面罩质量差，特别是用胶粘接部位，受高温后易开裂，对佩戴者安全构成威胁。
(3)氧气供给不稳定、自动补气失灵、氧气消耗过快，造成使用时间短。
(4)缺乏人性化设计。面罩只有一种型号，不适应不同脸型的人佩戴;面罩视野不开阔，头带勒得过紧(否则漏气);面罩与呼吸软管连接不便或连接不牢靠。
(5)材质较差，外壳、背具及头带易断裂。
(6)氢氧化钙粉末易进入呼吸系统内，使人的呼吸器官及仪器的气密性受到影响(自动排气阀漏气)。
(7)规格不统一，部件不通用，维修不便。且氧气呼吸器生产厂家多属民营或私营企业，一旦倒闭，仪器部件将难以购置，必将造成较大的浪费。
(8)进口呼吸器性能较好，但体积大、重量大，缺少配件，虽有但价格昂贵，自行维修困难。
正压氧气呼吸器改进建议
(1)国家统一指定氧气呼吸器生产厂家，集现有正压氧气呼吸器的优点为一体，结合救护专业人员，广泛征求意见，全面提高质量，并实现部件通用，便于维修保养。
(2)重点解决面罩结构问题。由于救护队员有时需要在高温环境下作业，用胶粘接部位受热后易断开，因此，对面罩下端及发音盒部位的结构应开发专用模具，使其达到一体化，必须改变胶粘工艺，以防造成严重后果。
(3)解决面罩与呼吸软管连接问题，达到既方便又牢固。最好采用螺丝连接，增强其可靠性，增强佩用者的安全感。
(4)解决面罩与面部接触问题。可采用弹性较好、耐高温的高级硅橡胶制作，研制一种周边多层折叠或与面部接触的橡胶部位能充气的面罩，达到既适合多种脸型的人员佩戴，又不需要勒得过紧，增强佩戴安全性和舒适感。
(5)研制与正压氧气呼吸器相匹配的语音提示气体检测仪，自动语音提示气体浓度，克服看不清楚各种检测仪器数值问题。
以上正压式氧气呼吸器的优缺点和改进方法，由于氧气呼吸器成本较高，主要应用领域为矿山救援，根据不同工作环境选择不同呼吸器，更多关于氧气呼吸器精彩内容请关注微信：hbnakj
文章来源nuoan120/com
正压式氧气呼吸器工作原理佩戴者呼出的气体，经全面罩、呼气软管和呼气阀进入清净罐，清净罐中的吸收剂(Ca(OH)2)将气体中的二氧化碳吸收，其余气体进入气囊。另外，气瓶中贮存的压缩氧气经高压管、减压器进入气囊，混合成含氧气体。当佩戴者吸气时，含氧气体从气囊经吸气阀、吸气软管、全面罩进入佩戴者的呼吸器官，完成一个呼吸循环。此过程中，由于呼气阀和吸气阀都是单向阀，保证了呼吸气流始终单向循环流动。化学反应式：Ca(OH)2+CO2→CaCO3+H2O+Q 正压式氧气呼吸器 正压氧气呼吸器的优点 (1)解决了气密性问题。由于呼吸器内部压力始终高于外部环境压力，所以外界气体不易侵入呼吸系统，安全性能大大提高。 (2)佩戴者可以通过讲话直接进行联络和指挥小队行动，能减轻恐惧心理，也便于交流沟通。 (3)冷却罐(放冰块)降低了吸气温度，呼吸比较舒适。 (4)鼻子、嘴唇及牙齿处于常态，克服了口具、鼻夹易脱落现象。 (5)日常维护简便等。 正压氧气呼吸器目前存在的问题 (1)目镜易产生雾气，导致视线不清。光学瓦斯检定器及其他检测仪器的数值看不清楚，数字检测仪较好(进口呼吸器也同样存在这些问题)。 (2)面罩质量差，特别是用胶粘接部位，受高温后易开裂，对佩戴者安全构成威胁。 (3)氧气供给不稳定、自动补气失灵、氧气消耗过快，造成使用时间短。 (4)缺乏人性化设计。面罩只有一种型号，不适应不同脸型的人佩戴;面罩视野不开阔，头带勒得过紧(否则漏气);面罩与呼吸软管连接不便或连接不牢靠。 (5)材质较差，外壳、背具及头带易断裂。 (6)氢氧化钙粉末易进入呼吸系统内，使人的呼吸器官及仪器的气密性受到影响(自动排气阀漏气)。 (7)规格不统一，部件不通用，维修不便。且氧气呼吸器生产厂家多属民营或私营企业，一旦倒闭，仪器部件将难以购置，必将造成较大的浪费。 (8)进口呼吸器性能较好，但体积大、重量大，缺少配件，虽有但价格昂贵，自行维修困难。
HYZ4正压氧气呼吸器 一、呼吸器的技术参数： 1、额定防护时间：≥4h 2、最高工作压力：20Mpa 3、气瓶容积：2.7升 4、储氧量：在20Mpa压力时，储氧量为540L 5、呼吸舱的有效容积：5L 6、自动补给供氧量：＞80L/min 7、手动补给供氧量：＞80L/min 8、自动排气阀开启压力: 400～700pa ９、自动补给阀开启压力： 50～200pa 10、定量供氧量：1.6L/min±0.2 （1.4～1.8L/min） 11、吸气温度：≤35℃ 12、二氧化碳吸收剂质量：1.8kg 13、待机装备重量：10.5kg 14、使用装备重量：13kg (氢氧化钙1.8kg＋蓝冰0.7kg＝2.5kg) 15、温度范围：–20℃～60℃ 16、相对湿度：0～100% 二、呼吸器的构造： 根据呼吸器内各零部件的作用不同，呼吸器分为四大系统。分别是：壳体背带系统、供氧系统、呼吸循环系统、冷却系统。 １、壳体背带系统：上、下壳体，背带及背带定位销。 主要作用：①、下壳体起到定位作用，呼吸器的各个零部件都是固定在下壳体上。 ②、上下壳体合起来以后，对呼吸器内部零部件起到一定的保护和防尘的作用。 ２、供氧系统：氧气瓶、减压器、安全阀、报警器、限流器、肩挂压力表、手动补给阀、自动补给阀、定量孔。 限流器：高压氧气通过限流器时，以1.2L/min的流量进入氧气压力表，氧气压力表大约在1min左右才能达到满压数值。 减压器：减压器的作用就是将氧气瓶内的高压氧气减为中压（1.9Mpa左右）并连续不断地供呼吸使用。 安全阀：安全阀的作用就是保护减压器，当减压器的膛室压力超
编订：__________________ 单位：__________________ 时间：__________________ 四小时氧气呼吸器工操作 规程(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-4049-50 四小时氧气呼吸器工操作规程(正 式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1．四小时氧气呼吸器是一种与大气隔绝的呼吸保护器具，必须由经过专门训练的专业人员佩用。 2．四小时氧气呼吸器佩用前，必须进行前5项检查，达到标准规定的技术性能。同时，附件必须齐全，性能良好。 3．佩用四小时氧气呼吸器时，严禁通过口具讲话（佩用面罩时除外）；一切工作和行动中都必须严格地使用规定的音响信号和手势进行联络。 4．在未有弄清有无有害气体的情况下，必须事先佩用好四小时氧气呼吸器方准行动。 5．平时将四小时氧气呼吸器口具朝里，仰放在着装台的固定位置上（即上盖朝下，呼吸软管和背带理顺放在外壳上，腰带相对折叠在呼吸软管和背带上）。
6．佩戴者面向仪器，首先分开腰带和背带，然后拉出呼吸软管放在下垂位置。 7．佩戴者两手分别由背带里握住仪器的两侧，将其举过头顶后脑勺处，两手迅速松开，同时，两臂向外伸开，使仪器滑落在背上，两肩套在背带里。 8．系好腰带，检查附件（信号装置、防烟眼镜、鼻夹、颈带等）是否齐全。 9．矿山救护小队，在进入灾区前，全体指战员必须清点技术装备，并对四小时氧气呼吸器做战前检查。其检查顺序和方法如下 （1）首先进行互检。其方法是根据小队长口令，全体向右转，左腿向前跨出半步，后者为前者打开仪器盖子，用手摸眼看的方法检查固定卡子、各接头、开关、螺钉是否松动滑落。然后队列最后一名队员和副小队长向后转，为副小队长进行检查，完毕后恢复一列横队，开始自检； （2）检查呼吸两阀的灵活性。其方法是：将口具取掉堵塞，放在嘴内做短促呼吸，如听到呼吸两阀清
HYZ2型正压氧气呼吸器 一、技术参数： 1、额定防护时间：≥2h 2、氧气瓶容积：1.5L 3、储氧量：氧气压力在20MPa时，储氧量为：300L 4、定量供氧量(在10Mpa压力测定) 为：1.6L/min±0.2 5、自动补给供氧量：＞80L/min 6、手动补给供氧量：＞80L/min 7、排气阀开启压力：400～700Pa 8、自动补给阀开启压力：50～200Pa 9、吸气温度：≤35℃ 10、二氧化碳吸收剂质量：0.9kg 11、待机装备重量：8.5kg 12、使用装备重量：10kg 二、呼吸器的构造： HYZ2正压氧气呼吸器由供氧系统、低压呼吸循环系统、安全报警系统及壳体背带系统等四部分组成。 1、供氧系统：由氧气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连接而成。 2、低压呼吸循环系统：由面罩、呼吸阀、呼吸软管、清净罐、呼吸舱、排气阀、冷却罐等组成。 3、安全报警系统：由报警器、安全阀、肩挂压力表、限流器等组成。 4、壳体背带系统：由上、下壳体、背带及锁销等组成。 三、呼吸器的工作原理： HYZ2正压氧气呼吸器为闭路式循环呼吸系统。所谓闭路式循环呼吸系统是指定量供氧出来的氧气与清净罐再生氧相混合后，供使用者进行呼吸，如此反复循环，整个呼吸过程与外界大气完全隔绝。
呼吸器工作原理图 工作原理图 打开氧气瓶开关，高压氧气经减压器减压后连续不断地进入呼吸舱，供呼吸使用。当使用者吸气时，气体从呼吸舱出来，经冷却罐降温后，从吸气软管进入面罩到肺部；当使用者呼气时，气体从肺部呼出到面罩，经呼气软管，再到清净罐；使用者呼出气体中的CO２与氢氧化钙产生化学反应，CO２气体被吸收后生成新的氧气再进入呼吸舱内与减压器出来的氧气二者相混合后供使用者呼吸，完成一次呼吸循环。 呼吸舱通过压缩弹簧给膜片加压使呼吸舱内压力始终高于外界环境大气压力（即正压）。呼吸舱内氧气随使用者呼吸量的大小使膜片往复运动，改变呼吸舱容积，当呼吸舱内气压降低时，自动补给阀会自动开启向呼吸舱内补充氧气；反之，呼吸舱内气压升高时，排气阀会自动开启，将多余气体排出大气中。如此反复循环着，这就是呼吸器的工作原理。 四、仪器各部件名称及作用：
编号：SM-ZD-73048 氧气呼吸器的使用和管理 制度 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
氧气呼吸器的使用和管理制度 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 一、氧气呼吸器的使用方法： 1、呼吸器佩戴好后，首先打开氧气瓶开关，然后观察压力表所指标的压力值，压力值为19.6Mpa。 2、按手动补给阀，使气囊内原积存的气体排出。 3、戴面具前，先将面具内密封胶塞取下，以便使用时气流畅通。 4、面具戴好后，先进行几次深呼吸，观察呼吸器内部机件是否良好，在确定各部门正常后方可进入机房工作。 二、氧气呼吸器使用后的处理 使用后的呼吸器必须及时交回车间，由车间负责到定点充气单位重新充气，始终保持氧气充足和各部件完好，能随取随用，具体应达到下列要求： 1、使用过的清净罐要更换药剂。 2、氧气瓶使用后要及时重新允气。 3、对气囊面具、呼吸软管要进行清洗，消毒。

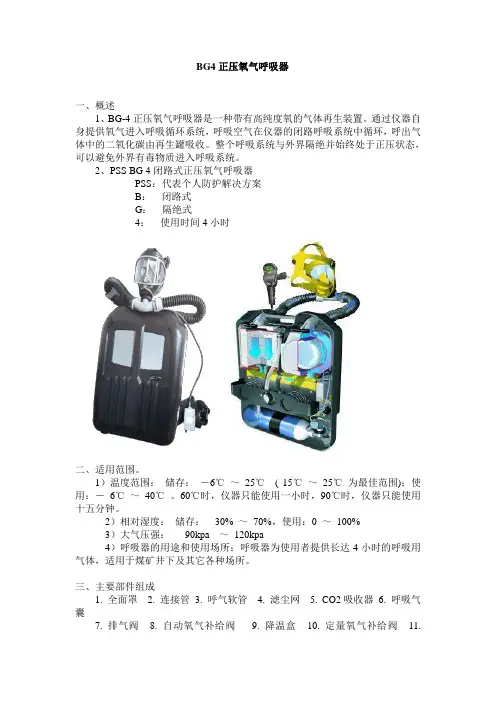

BG4正压氧气呼吸器 一、概述 1、BG-4正压氧气呼吸器是一种带有高纯度氧的气体再生装置。通过仪器自身提供氧气进入呼吸循环系统，呼吸空气在仪器的闭路呼吸系统中循环，呼出气体中的二氧化碳由再生罐吸收。整个呼吸系统与外界隔绝并始终处于正压状态，可以避免外界有毒物质进入呼吸系统。 2、PSS BG 4闭路式正压氧气呼吸器 PSS：代表个人防护解决方案 B：闭路式 G：隔绝式 4：使用时间4小时 二、适用范围。 1）温度范围：储存：－6℃～25℃( 15℃～25℃为最佳范围)；使用：－6℃～40℃。60℃时，仪器只能使用一小时，90℃时，仪器只能使用十五分钟。 2）相对湿度：储存：30% ～70%，使用：0 ～100% 3）大气压强：90kpa ～120kpa 4）呼吸器的用途和使用场所：呼吸器为使用者提供长达4小时的呼吸用气体，适用于煤矿井下及其它各种场所。 三、主要部件组成 1. 全面罩 2. 连接管 3. 呼气软管 4. 滤尘网 5. CO2吸收器 6. 呼吸气囊 7. 排气阀8. 自动氧气补给阀9. 降温盒10. 定量氧气补给阀11.
