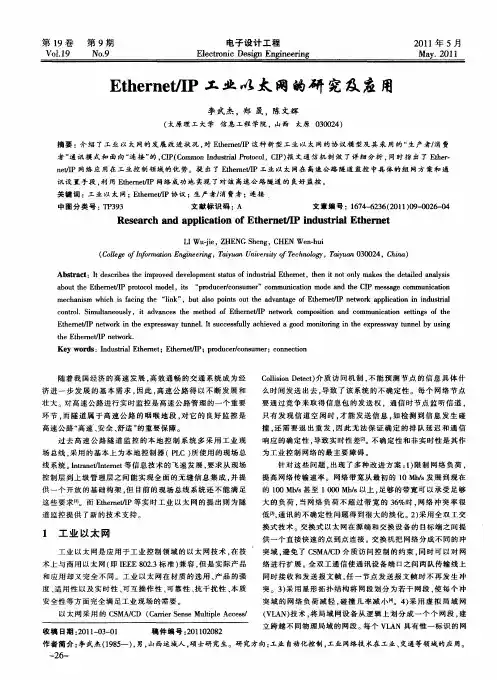

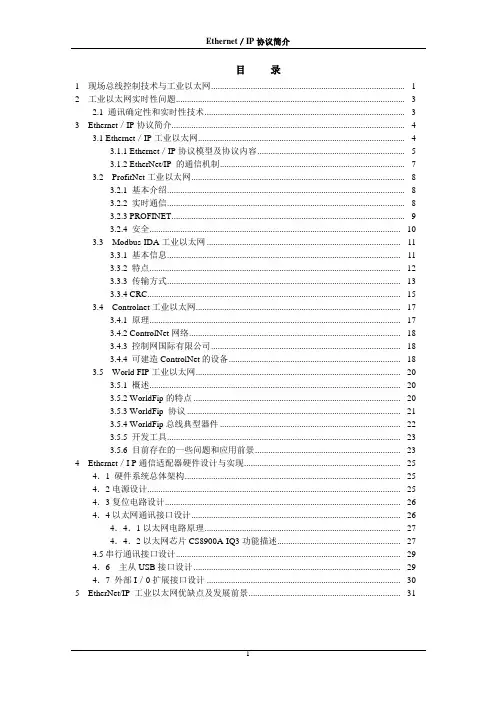

ethernet/ip是不是西门子网络中的工业以太
网
ab都带有的是ethernet/ip通讯，这个通信协议是不是就是西门子的工业以太网协议？那么ethernet/ip与西门子工业以太网兼容吗？
最佳答案
不一样，也不兼容。

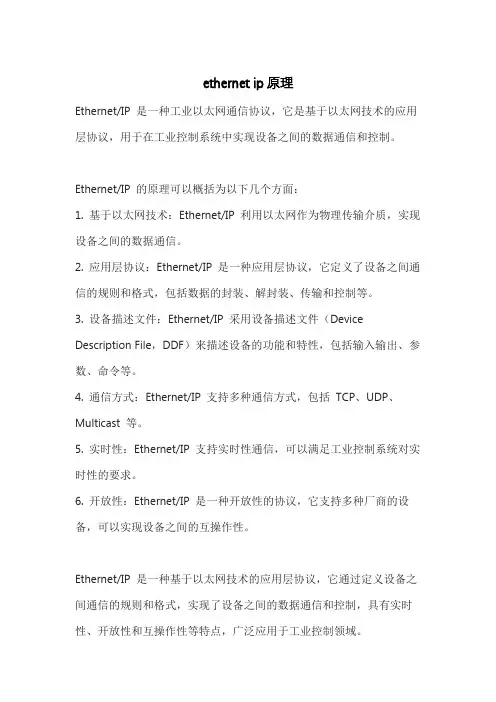

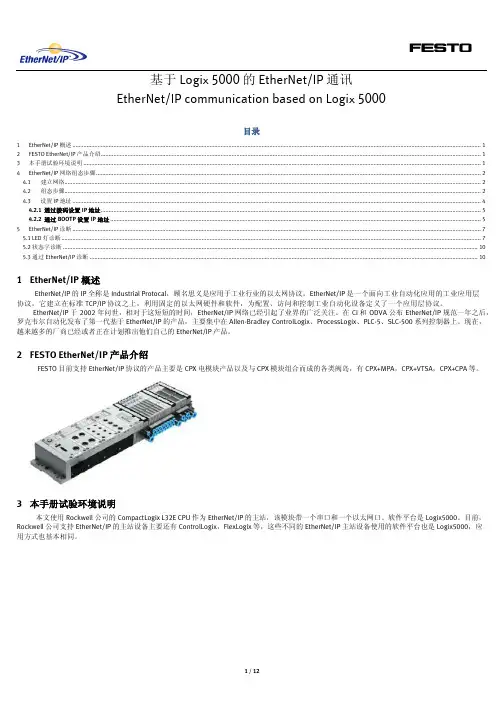

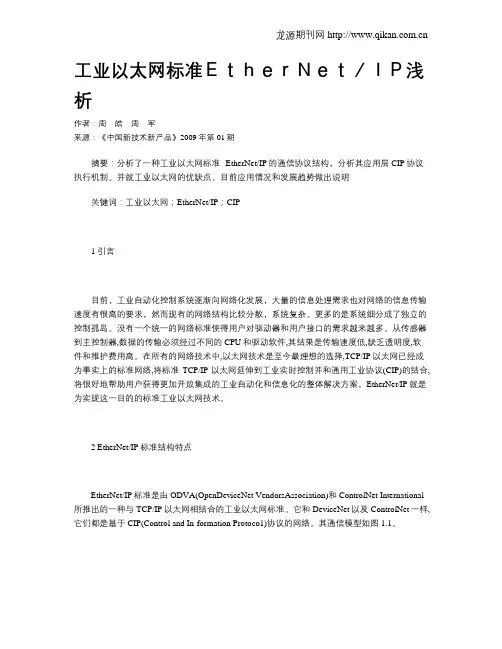

所有的ethernet/ip协议的支持厂家都属于odva组织，但是同样是ethernet/ip也有很多区别。比如ab的flexio，pointio 利用ethernet/ip作为adapter可以和很多常见的scanner设备利用ethernet/ip协议进行通讯。但是ab的plc在ethernet/ip 模板又支持很多udp通讯，这样的目的是为了保证实时性等。
企业工业控制网络安全技术探讨及实现1 韩晓波 (中国石化齐鲁分公司信息技术部，山东淄博，255400) 摘要：由于工业控制系统由于运行环境和平台的相对独立，其安全性被人们所忽视。随着企业信息化发展，管理和控制网络更加深入的融合，平台也愈加开放。新一代的病毒入侵生产控制系统已经成为企业平稳生产运营的重大安全隐患，为保障基于企业网络业务的持续性、稳定性，需要在管理和控制网络采取相应的安全防护措施，建立有针对性的安全防护体系。 关键词：工业控制系统网络安全 Tofino技术区域管道 中图分类号TH89 文献标志码 B 文章编号 1000-3932（2012）04-0498-06 2010年10月，来自伊朗的一个关于工业网络病毒Stuxnet（计算机蠕虫病毒）的报告引起了全球的注意，该病毒通过Windows操作系统中此前不为人知的漏洞感染计算机，并通过网络、移动介质以及西门子项目文件等方式进行传播。Stuxnet病毒是专门设计来攻击伊朗重要工业设施的，包括备受国际关注的布什尔核电站，它在入侵系统之后会寻找广泛用于工控系统的软件，并通过对软件重新编程实施攻击，病毒能控制关键过程并开启一连串执行程序，最终导致的后果难以预估。Stuxnet是目前首个针对工控系统展开攻击的计算机病毒，已经对伊朗国内工业控制系统产生极大影响，Stuxnet可以说是计算机病毒界革命性创新，给工业控制系统网络安全带来新警示-“工业病毒”时代已经来临。 随着信息技术的不断推广应用，诸如内部控制系统（DCS及PLC等），国内、外化工领域逐步推广应用的各种安全控制系统（紧急停车系统ESD、停车联锁/仪表系统SIS、仪表保护系统IPS及故障安全控制系统FSC等）[1]以及基础应用类系统（一些定制系统）与外界不再隔离。越来越多的案例表明，工厂信息网络、移动存储介质、因特网以及其它因素导致的网络安全问题正逐渐在控制系统和基础应用类系统中扩散，直接影响了生产控制的稳定与安全。这将是我们石油炼化连续性生产企业面临的重大安全课题。随着石油化工及电力等行业进入规模化生产，生产装置积聚的能量越来月大，可能造成的重大工业事故使人们前所未有地重视工业生产中的安全问题 [2,3]。 1 企业控制网络安全现状

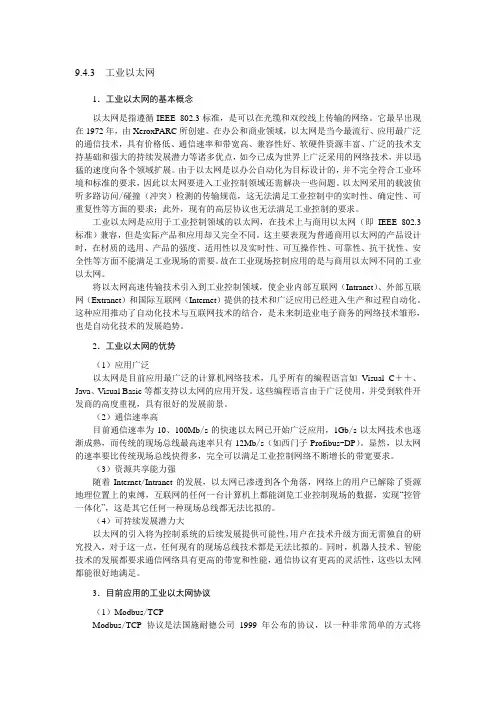

工业以太网与现场总线的优缺点 1 引言 用于办公室和商业的以太网伴随着现场总线大战硝烟已悄悄地进入了控制领域，近年来以太网更是走向前台，发展迅速，颇引人注目。究其原因，主要由于工业自动化系统正向分布化、智能化的实时控制方面发展，其中通信已成为关键，用户对统一的通信协议和网络的要求日益迫切。另一方面，Intranet/Internet等信息技术的飞速发展，要求企业从现场控制层到管理层能实现全面的无缝信息集成，并提供一个开放的基础构架，而目前的现场总线尚不能满足这些要求。 现场总线的出现确实给工业自动化带来一场深层次的革命，但多种现场总线互不兼容，不同公司的控制器之间不能实现高速的实时数据传输，信息网络存在协议上的鸿沟,导致“自动化孤岛”现象的出现，促使人们开始寻求新的出路并关注到以太网。同时现场总线的传输速率也远远不如工业以太网传输速率快。 2 以太网与工业以太网 2.1 什么是以太网与工业以太网 以太网是当今现有局域网采用的最通用的通信协议标准。该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。以太网在互联设备之间以10～100Mbps的速率传送信息包，双绞线电缆型号为10 Base T。以太网由于其低成本、高可靠性以及10Mbps的速率而成为应用最为广泛的以太网技术。直扩的无线以太网可达11Mbps，许多制造供应商提供的产品都能采用通用的软件协议进行通信，开放性好。 普通以太网应用到工业控制系统，这种网络叫工业以太网。 2.2 以太网具有的优点 （1）具有相当高的数据传输速率（目前已达到100Mbps），能提供足够的带宽； （2）由于具有相同的通信协议，Ethernet和TCP/IP很容易集成到IT（信息技术）世界； （3）能在同一总线上运行不同的传输协议，从而能建立企业的公共网络平台或基础构架；
第一章概述 1.1 自动化控制系统的发展 1.2 全集成自动化 1.3 SIMATIC NET工业通信网络 第二章MPI通信 2.1 MPI概述 2.2 MPI网络 2.3 设置MPI 2.3.1 设备MPI参数 2.3.2 PC侧的MPI通信卡的类型 2.3.3 利用电话网程编程 2.4 PLC-PLC之间通过MPI通信 2.4.1 全局数据包通信方式只适用于S7300/400之间通信2.4.2 无组态连接通信方式 双边编程通讯方式：适用于S7300/400之间通信单边编程通讯方式：适用于S7300/400之间通信2.4.3 组态连接通信方式 2.5 S7PLC与HMI产品之间的MPI通信 2.5.1 PLC与TP/OP通信 2.5.2 S7PLC与监控软件WinCC的MPI通信 2.5.3 WinCC和PLC之间的远程通信 第三章PROFIBUS通信 3.1 PROFIBUS介绍 3.1.1 PROFIBUS的协议结构和类型 3.1.2 PROFIBUS总线和总线终端器 3.2 PROFIBUS总线的拓扑结构 3.2.1 PROFIBUS电气接口网络 3.2.2 PROFIBUS光纤接口网络 3.2.3 其他PROFIBUS接口网络 3.3 PROFIBUS总线设置和属性 3.4 PROFIBUS的应用 3.5 PROFIBUS诊断 3.6 PROFIBUS连接从站设备的应用 3.7 FDL通信方式 3.8 FMS通信方式 3.9 PROFIBUS-S7通信 第4章工业以太网通信 4.1以太网简介 4.1.1 以太网的诞生 4.1.2 以太网的发展历史 4.1.3 以太网技术 4.2 工业以太网 4.2.1 与传统以太网的比较 4.2.2 以太网应用于工业自动化中的关键问题及发展方向
工业以太网的研究现状及展望1 陈积明 王智 孙优贤 (浙江大学工业控制研究所,杭州 310027) 摘要简单介绍了以太网的发展现状并针对以太网在工业应用中的不足综合了现阶段国内外的研究 提出了一些解决方案同时分析了工业以太网的发展前景 关键词QoS 交换式以太网 VLAN 虚拟冲突 环冗余 OPC 1 前言 在现代工业控制中由于被控对象测控装置等物理设备的地域分散性以及控制与监控等任务对实时性的要求工业控制内在地需要一种分布实时控制系统来实现控制任务[1] 在分布式实时控制系统中不同的计算设备之间的任务交互是通过通信网络以信息传递的方式实现的为了满足任务的实时要求要求任务之间的信息传递必须在一定的通信延迟时间内从信息传送到信息接收之间的全部通信延迟称作端对端的通信延迟它主要包括产生延迟排队延迟传输延迟和发送延迟四方面的因素其中排队延迟由通信网络的 MAC层决定工业通信网络的采用不仅为实现过程分布控制提供了现实可行的条件而且对系统的实时性提出了强烈的要求为了满足工业控制中对时间限制的要求通常采用具有确定的有限排队延迟的专用实时通信网络典型的实时通信网络就是现场总线它是应用在生产现场在微机化测量控制设备间实现双向串行多节点的数字通讯系统又称为开放式数字化多点通讯的低层控制网络被誉为自动化领域的计算机局域网[2]它把各个分散的测量控制设备转换为网络节点以现场总线为纽带连接成为可以互相通信沟通信息共同完成自控任务的网络化控制系统 由于现场总线适应了工业控制系统向分散化网络化和智能化发展的方向并且促使目前的自动化仪表DCS和可编程控制器(PLC)等产品面所临体系结构和功能结构的重大变革导致工业自动化产品的又一次更新换代现行的现场总线有FF PROFIBUS WorldFIP P-NET CAN和LONWORK等[3] 尽管现场总线获得了巨大的成功然而现场总线这类专用实时通信网络具有成本高速度低和支持的应用有限等缺陷如何利用COTS Commercial off-the shelf技术来满足工业控制需要是目前迫切需要解决的问题[4]其中如何把Ethernet应用到工业已经成为工业控制和实时通信研究的热点 Ethernet作为一种成功的网络技术进入市场已经将近二十年了在办公自动化和工业界获得了广泛的应用因为Ethernet具有成本低稳定和可靠等诸多优点Ethernet已经成为最受欢迎的通信网络之一然而由于Ethernet 的MAC层协议是CSMA/CD各个节点采用1坚持BEB Binary Exponential Back-off算法处理冲突具有排队延迟不确定的缺陷无法保证确定的排队延迟使之无法在工业控制中得到有效的使用随着IT技术的发展Ethernet的发展也取得了本质性的飞跃先后产生高速Ethernet和千兆Ethernet 产品和国际标准以及即将出现的十千兆Ethernet产品和国际标准针对Ethernet的排队延迟不确定性Ethernet又增加了双工通信技术交换技术信息优先级等来提高提高实时性同时Ethernet又改进了容错技术Ethernet的新变化已经引起工业通信系统供应商和用户的高度重视他们迫切需要知道Ethernet是否满足工业控制的要求采用 Ethernet能够带来哪些好处和需要解决哪些问题现在在美国成立了工业自动化通信网络联盟Industrial Automation Network Alliance, IANOA其主要目的在于建立Ethernet 为工业控制中的通讯标准[5]在欧洲成立了IANOA的联盟其主要目的推广Ethernet在工 1基金项目国家自然科学基金资助项目编号6008401
1，自动控制系统的发展及其体系结构 模拟仪表控制系统（分散的） 直接数字控制系统（集中的） 集散控制系统（分散控制，集中管理） 现场总线控制系统 2，DCS的结构：分散过程控制装置部分；集中操作和管理系统部分；通信部分 特点：分散控制，集中管理 3，现场总线的基本概念 现场总线定义为应用在生产现场，在微机化测量控制设备之间实现双向、串行、通信系统，也被称为开放式，数字式，多点通信的底层控制网络。 国际ISEC61158对现场总线的定义：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式，串行，多点通信的数据总线称为现场总线。 4，在现场总线控制系统中，总先设备分为：变送器，传感器，执行器，驱动器，控制器，控制监控器，网络互联设备，其他现场总线设备。 5现场总线控制系统的技术特点：系统的开放性；互可操作性与互用性；现场设备的智能化与功能的自治化；系统结构的高度分散性；对现场环境的适应性。6·IEC61158第二版现场总线标准类型：IEC61158TS; ControlNet Tm；profibus Tm p-Net； FF HSE ； SwiftNet Tm WorldFIP Interbus 7·通信系统的组成：信息源；（发送、接收）设备；信息接受者；传输介质 8·数据编码的编码方式：数字编码、模拟编码 9·通信网络的拓扑结构机器优缺点：（1）星型结构：缺点:可靠性低 （2）环形结构：优点:键路控制简化缺点：节点数量较多时会影响通信速度，另外，环是封闭的不便于扩展。 （3）总线型结构：优点：结构简单，便于扩展缺点：通信距离短。 10·传输介质：双绞线、同轴电缆、光缆11·ISO/OSI模型将各种协议分为七层：物理层、键路层、网络层、传输层、会话层、表示层、应用层。 12·RS-232与RS485的区别： RS-232：她规定数据信号按照负逻辑进行工作，采用全双工工作方式。25针的接口插件，最高的传输速率为s，最大传输距离为15m，主要用于只有一个发送器和接收器的通信线路，采用MAX232芯 RS-485：它可以在一条通信线路上接多个发送器和接收器，（最多可接受32个），9针D型插头连接器，半双工工作方式，最大传输速率为10mbps,最大传输距离为
工业以太网交换机发展 现状分析及组网方案 Company number【1089WT-1898YT-1W8CB-9UUT-92108】
工业以太网交换机发展现状分析及组网方案 文章来自： 近几年来经济发展带动着计算机技术与自动化控制技术的高速发展两者相结合应用不断提高促进产业信息化和智能化，这就带动了工业控制接口转换器 RS232转换器、RS485转换器、RS485集线器、工业以太网交换机在数据采集、网络通讯的应用带来了工业生产自动化，实现优质、高产、低耗，提高工业企业经济效益的重要技术手段。 目前国内的工业以太网交换机供应渠道主要来源于中国台湾及内地的厂商，国外的产品经过几年的市场拼杀后，由于成本高、价格高、服务难现已大部分退出国内市场。目前，国内的IT业研发、加工技术力量不断提升，各类芯片电子元器件、生产设备在国际市场基本可平等选购。深圳宇泰科技在这些有利条件下，通过强大的研发团队和先进的生产设备，自主研发工业接口转换器、以太网交换机，产品通过多项专利技术及国内外各项质量认证性能指示处于国内外领先不平。工业以太网交换机的产品和技术非常特殊，属于中间产品，是为其他各行业提供可靠、嵌入式、智能化的工业接口转换器。 工业以太网交换机主要是应用于复杂的工业环境中的实时以太网数据传输。以太网在设计时，由于其采用载波侦听多路复用冲突检测（CSMA/CD机制），在复杂的工业环境中应用，其可靠性大大降低，从而导致以太网不能使用。工业以太网交换机采用存储转换交换方式，同时提高以太网通信速度，并且内置智能报警设计监控网络运行状况，使得在恶劣危险的工业环境中保证以太网可靠稳定的运行。

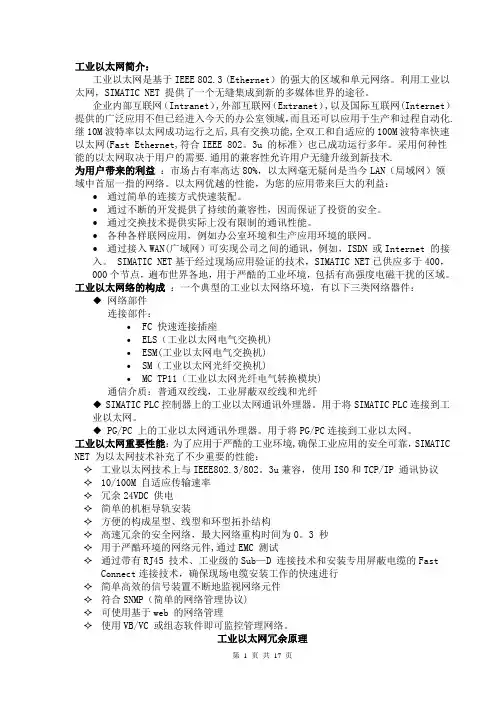

工业以太网的构成及重要性能介绍 西门子就逐步地把以太网的概念引入到工业控制领域，到今天，西门子SCALANCE系列工业以太网交换机产品，已经在冶金、烟草、汽车、煤矿、造船、地铁、电力、风电、交通、石化、水处理等多个行业的多个项目中得到了成功的应用，产品线也日臻完善。 工业以太网简介 工业以太网是基于IEEE 802.3(Ethernet)的强大的区域和单元网络。利用工业以太网，SIMATIC NET提供了一个无缝集成到新的多媒体世界的途径。 企业内部互联网(Intranet)，外部互联网(Extranet)，以及国际互联网(Internet) 提供的广泛应用不但已经进入今天的办公室领域，而且还可以应用于生产和过程自动化。继10M波特率以太网成功运行之后，具有交换功能，全双工和自适应的100M波特率快速以太网(Fast Ethernet，符合IEEE 802.3u的标准)也已成功运行多年。采用何种性能的以太网取决于用户的需要。通用的兼容性允许用户无缝升级到新技术。 为用户带来的利益 市场占有率高达80%，以太网毫无疑问是当今LAN(局域网)领域中首屈一指的网络。以太网优越的性能，为您的应用带来巨大的利益：通过简单的连接方式快速装配。 通过不断的开发提供了持续的兼容性，因而保证了投资的安全。 通过交换技术提供实际上没有限制的通讯性能。
各种各样联网应用，例如办公室环境和生产应用环境的联网。 通过接入WAN(广域网)可实现公司之间的通讯，例如，ISDN 或Internet 的接入。 SIMATIC NET基于经过现场应用验证的技术,SIMATIC NET已供应多于400,000个节点，遍布世界各地，用于严酷的工业环境，包括有高强度电磁干扰的区域。 工业以太网络的构成 一个典型的工业以太网络环境，有以下三类网络器件： 网络部件 连接部件： FC快速连接插座 ELS(工业以太网电气交换机) ESM(工业以太网电气交换机) SM(工业以太网光纤交换机) MC TP11(工业以太网光纤电气转换模块) 通信介质：普通双绞线，工业屏蔽双绞线和光纤 SIMATIC PLC控制器上的工业以太网通讯外理器。用于将SIMATIC PLC连接到工业以太网。 PG/PC上的工业以太网通讯外理器。用于将PG/PC连接到工业以太网。 工业以太网重要性能 为了应用于严酷的工业环境，确保工业应用的安全可靠，SIMATIC

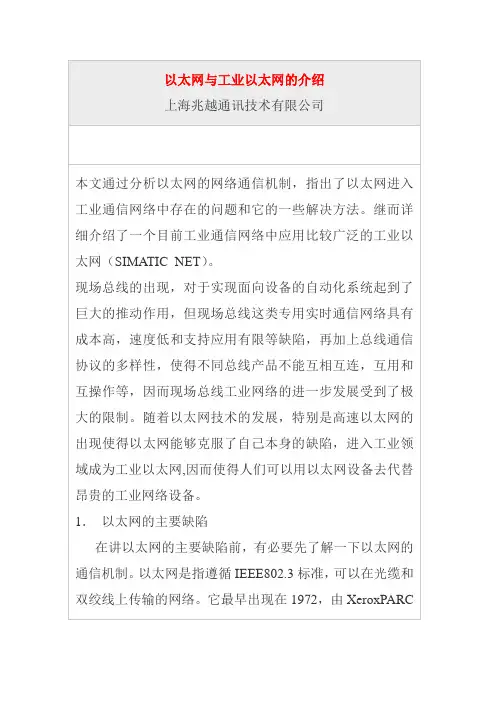

以太网技术在工业控制领域的应用及意义 随着计算机和网络技术的飞速发展，在企业网络不同层次间传送的数据信息己变得越来越复杂，工业网络在开放性、互连性、带宽等方面提出了更高的要求。现场总线技术适应了工业网络的发展趋势，用数字通信代替传统的模拟信号传输，大量地减少了仪表之间的连接电缆、接线端口等，降低了系统的硬件成本，被誉为自动化领域的计算机局域网。 现场总线的出现，对于实现面向设备的自动化系统起到了巨大的推动作用，但现场总线这类专用实时通信网络具有成本高、速度低和支持应用有限等缺陷，以及总线通信协议的多样性使得不同总线产品不能直接互连、互用和互可操作等，无法达到全开放的要求，因此现场总线在工业网络中的进一步发展受到了限制。 随着Internet技术的不断发展，以太网己成为事实上的工业标准，TCP/IP 的简单实用已为广大用户所接受，基于TCP/IP协议的以太网可以满足工业网络各个层次的需求。目前不仅在办公自动化领域内，而且在各个企业的上层网络也都广泛使用以太网技术。由于它技术成熟，连接电缆和接口设备价格较低，带宽也在飞速增加，特别是快速Ethernet与交换式Ethernet的出现，使人们转向希望以物美价廉的以太网设备取代工业网络中相对昂贵的专用总线设备。Ethernet通信机制 Ethernet是IEEE802. 3所支持的局域网标准，最早由Xerox开发，后经数字仪器公司、Intel公司和Xerox联合扩展，成为Ethernet标准。Ethernet采用星形或总线形结构，传输速率为10Mb/s，100 Mb/s，1000 Mb/s或是更高，传输介质可采用双绞线、光纤、同轴电缆等，网络机制从早期的共享式发展到目前盛行的交换式，工作方式从单工发展到全双工。 在OSI/ISO 7层协议中，Ethernet本身只定义了物理层和数据链路层，作为一个完整的通信系统，它需要高层协议的支持。自从APARNET将TCP/IP和
工业以太网的发展与前景 摘要：随着以太网技术的成熟，交换技术的应用，高速以太网的发展等在工业自动化领域上正迅速增长，几乎所有的现场总线系统最终可以都连接到以太网。 关键词：工业，以太网，发展，瓶颈，前景，DCS , TCP/IP 1.分散型控制系统DCS及其发展 现代意义的工业控制网络体系是出现在上世纪七十年代，即最初的分散型控制系统 DCS(也称集散控制系统)，它有着明显的缺点：首先，结构是多级主从关系，现场设备之间相互通信必须经过主机，使得主机负荷重、效率低，且主机一旦发生故障，整个系统就会崩溃；其次，它还使用大量的模拟信号，很多现场仪表仍然使用传统的4—20mA电流模拟信号，传输可靠性差，不易于数字化处理；第三，各系统设计厂家的DCS制定独立的标准，通讯协议不开放，极大的制约了系统的集成与应用，不利于现代跨国公司的进一步发展。 为了克服DCS系统的技术瓶颈，进一步满足工业现场的需要，现场总线技术应运而生。经过四十年的发展，出现了过多的现场总线标准种类，且各有自己的优势和适用范围，用户如何取舍是比较棘手的问题；其次，控制系统中如果有多种现场总线同时存在，由于总线通信协议的多样性。这样会使控制任务无限复杂化，另外在本质安全、系统可靠性、数据传输速度等方面存在一些技术瓶颈或不符合现代企业对信息的要求。为了解决这些问题而出现了以TCP／IP协议为基础的工业以太网技术。下面对工业以太网技术进行详细介绍。 2. 工业以太网的前世今生 用于办公室和商业的以太网伴随着现场总线大战硝烟已悄悄地进入了控制领域，近年来以太网更是走向前台，发展迅速，颇引人注目。究其原因，主要由于工业自动化系统正向分布化、智能化的实时控制方面发展，其中通信已成为关键，用户对统一的通信协议和网络的要求日益迫切。另一方面，Intranet/Internet等信息技术的飞速发展，要求企业从现场控制层到管理层能实现全面的无缝信息集成，并提供一个开放的基础构架，而目前的现场总线尚不能满足这些要求。 现场总线的出现确实给工业自动化带来一场深层次的革命，但多种现场总线互不兼容，不同公司的控制器之间不能实现高速的实时数据传输，信息网络存在协议上的鸿沟,导致“自动化孤岛”现象的出现，促使人们开始寻求新的出路并关注到以太网。同时现场总线的传输速率也远远不如工业以太网传输速率快。 以太网是当今现有局域网采用的最通用的通信协议标准。该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。以太网在互联设备之间以10～100Mbps的速率传送信息包，双绞线电缆型号为10 Base T。以太网由于其低成本、高可靠性以及10Mbps的速率而成为应用最为广泛的以太网技术。直扩的无线以太网可达11Mbps，许多制造供应商提供的产品都能采用通用的软件协议进行通信，开放性好。普通以太网应用到工业控制系统，这种网络叫工业以太网。 3. 以太网与工业以太网 以太网: （1）具有相当高的数据传输速率（目前已达到100Mbps），能提供足够的带宽； （2）由于具有相同的通信协议，Ethernet和TCP/IP很容易集成到IT（信息技术）世界；（3）能在同一总线上运行不同的传输协议，从而能建立企业的公共网络平台或基础构架；（4）在整个网络中，运用了交互式和开放的数据存取技术； （5）沿用多年，已为众多的技术人员所熟悉，市场上能提供广泛的设置、维护和诊断工具，成为事实上的统一标准；
西门子工业网络通信指南 作者: 崔坚 价格: 49 元 书号: ISBN 7-111-15177-1 出版社: 机械工业出版社 出版日期: 2006 年7 月 --------------------------------------------------------------------------------------------------------------------- 内容简介 本书从网络通信的实际应用出发，以MPI、PROFIBUS 和工业以太网等多种常用的通信协议为脉络，基于西门子工业控制产品和系统，以清晰易懂的理论、丰富详实的通信实例并结合多年实践经验，全面地介绍了西门子工业自动化系统基于各种协议的通信方式及其具体应用。. 本书分为上下两册，分另对MPI 和PROFIBUS 协议的通信方式进行了详细的介绍，第一章为网络通信概述，概述了网络通信的各种形式，第二章，第三章分别以MPI 和PROFIBUS 协议为主，详述了相关网络协议，网络组件及各种通信方式的组态，编程和故障诊断方法，每种方式均配以具体实例加以说明。 书中每个通信实例互为独立单元、深入浅出、条理清晰、内容完整，并配有大量的例图与程序，深入细致地阐述了通信协议的各个方面，便于读者学习和掌握。随书附带的光盘提供了书中所有的应有的实例，程序源代码以及技术文档等。 本书适合广大工业产品用户、系统工程师、现场工程技术人员、大专院校相关专业师生、以及工程设计人员借鉴和参考。 ---------------------------------------------------------------------------------------------------------------------- 目录 序 前言 第1 章概述 1.1 自动化控制系统的发展 1.2 全集成自动化 1.3 SIMATIC NET 工业通信网络 第2 章 MPI 通信 2.1 MPI 概述 2.2 MPI 网络 2.3 设置MPI 2.4 PLC-PLC 之间通过MPI 通信 2.5 S7PLC 与HMI 产品之间的MPI 通信 第3 章 PROFIBUS 通信 3.1 PROFIBUS 介绍
1．SIMOTION工业以太网网络介质 西门子工业以太网网络通常使用的物理传输介质为屏蔽双绞线（FC TP）、工业屏蔽双绞线（ITP）和光纤。 1.1 屏蔽双绞线（Fast Connection Twist Pair） FC TP快速连接双绞线用于将DTE快速连接到工业以太网上，配合西门子FC TP RJ45接头使用，连接方式如图1所示： 图1：FC TP电缆与TP RJ45接头 将双绞线按照TP RJ45接头标示的颜色插入连接孔中，快捷、方便地将DTE设备连接到工业以太网上。使用FC双绞线从DTE到交换机最长通信距离为100米（DTE到DTE）。也可以使用普通RJ45接头，为了保证数据传输的可靠性，在无干扰情况下最长通信距离为5米。 RJ－45连接有两种连接方式，交叉连接（如图2所示）和直通连接（如图3所示）。交叉连接用于网卡之间的连接或集线器之间的连接；直通线用于网卡与集线器之间或网卡与交换机之间的连接。Siemens交换机由于采用了自适应技术，可以自动检测线序，故通过交换机可以选择任意一种电缆进行连接。 图2 交叉线连接
图3 直通线连接 SIMOTION 带有RJ45接头，建议使用西门子FC TP和FC TP RJ45接头。 1.2 工业屏蔽双绞线（Industrial Twisted Pair） 屏蔽双绞线如图4所示，它有白/蓝和白/橙两对双绞屏蔽线。外部包有屏蔽层和绝缘层，用于连接有ITP 端口的以太网设备。通过ITP电缆连接的两个设备的最远距离为100米。 图4 ITP电缆结构图 连接ITP电缆的连接头有两种，即9 针或15 针的Sub－D 接头，如图所示5、6：
西门子工业以太网通讯网络仿真 1 序言工业以太网提供了针对制造业控制网络的数据传输的以太网标准。该技术基于工业标准，利用了交换以太网结构，有很高的网络安全性、可操作 性和实效性，最大限度地满足了用户和生产厂商的需求。工业以太网以其特有 的低成本、高实效、高扩展性及高智能的魅力，吸引着越来越多的制造业厂商。 2 工业以太网的特点工业以太网是专为工业应用专门设计的，它遵循国际标准ieee802.3（ethernet）的开。放形式，多供应商的高性能的区域和网络单元。工业以太网一般用于对时间要求不太严格、需要传送大量数据的通信场合。将以 太网高速传送技术引入到工业控制领域，使得企业内部互联网、外部互联网和 国际互联网提供的技术和广泛的应用已经进入生产和过程自动化中。这种应用推动了自动化技术和互联网技术的结合。 以太网的市场占有率已经超过80%，在当今局域网中首屈一指。以太网有如下特点：◆可以采用冗余的网络拓扑结构，可靠性高； ◆通过交换技术可以提供实际上没有限制的通信性能； ◆灵活性好，现有设备可以不收影响地扩张； ◆在不但发展过程中有良好的向下兼容性； ◆易于实现管理信息系统和工业控制网络的联网，即管理控制网络的一体化。 以太网支持的广域开放型网络模型，可以采用多种传输媒体。西门子公司在 工业以太网领域有着非常丰富的经验和领先的解决方案。其中simatic net 工业以太网基于经过现场验证的技术，符合ieee802.3 标准并提供10mbit/s 以及100mbit/s 快速以太网技术。经过多年的实践，simatic net 工业以太网的应用已多于400000 个节点，偏布世界各地，用于严酷的工业环境，并包括有高强度
1．S I M O T I O N工业以太网网络介质西门子工业以太网网络通常使用的物理传输介质为屏蔽双绞线（FCTP）、工业屏蔽双绞线（ITP）和光纤。 1.1屏蔽双绞线（FastConnectionTwistPair） FCTP快速连接双绞线用于将DTE快速连接到工业以太网上，配合西门子FCTPRJ45接头使用，连接方式如图1所示： 图1：FCTP电缆与TPRJ45接头 将双绞线按照TPRJ45接头标示的颜色插入连接孔中，快捷、方便地将DTE设备连接到工业以太网上。使用FC双绞线从DTE到交换机最长通信距离为100米（DTE到DTE）。也可以使用普通RJ45接头，为了保证数据传输的可靠性，在无干扰情况下最长通信距离为5米。 RJ－45连接有两种连接方式，交叉连接（如图2所示）和直通连接（如图3所示）。交叉连接用于网卡之间的连接或集线器之间的连接；直通线用于网卡与集线器之间或网卡与交换机之间的连接。Siemens交换机由于采用了自适应技术，可以自动检测线序，故通过交换机可以选择任意一种电缆进行连接。 图2交叉线连接
图3直通线连接 SIMOTION带有RJ45接头，建议使用西门子FCTP和FCTPRJ45接头。 1.2工业屏蔽双绞线（IndustrialTwistedPair） 屏蔽双绞线如图4所示，它有白/蓝和白/橙两对双绞屏蔽线。外部包有屏蔽层和绝缘层，用于连接有ITP 端口的以太网设备。通过ITP电缆连接的两个设备的最远距离为100米。 图4ITP电缆结构图 连接ITP电缆的连接头有两种，即9针或15针的Sub－D接头，如图所示5、6：
????? 图5Sub－D9针接头????????????????????????????????????????????????图6Sub－D15针接头 使用Sub－D接头进行连接的网络连接牢固，不易松动。其连线方法及9/15接头的转换可以查阅西门子手册。同样ITP电缆也会有交叉连接的情况，可以直接定购ITPXP标准电缆。 SIMOTION只有RJ45以太网接口，通常不使用工业双绞线ITP。 1.3光纤 按光在光纤中的传输模式不同，光纤可分为单模光纤和多模光纤。 多模光纤：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。因此，多模光纤传输的距离就比较近，一般只有几公里。 单模光纤：中心玻璃芯较细(芯径一般为9或10μm)，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。 光纤技术只允许点对点的连接，即一个发送装置只对应一个接收装置。因而两个站点之间需要有发送和接收两根光纤进行连接。所有SIMATICNET标准的光缆都是两根光纤。光纤的连接头有很多种如图7所示：
西门子PROFINET工业通信指南 作者: (德)Raimond Pigan; Mark Metter 著 汤亚锋译 价格: 49.00 书号: 9787115167347 出版社: 人民邮电出版社 出版日期: 2007 年11月 ---------------------------------------------------------------------------------------------------------------------- 内容简介 本书以西门子SIMATIC产品为基础，系统地阐述了PROFINET的原理和实现方法。本书主要内容包括：从接触器到PROFINET的发展过程；以太网的基本原理和协议，实时通信的实现，PROFINET IO的概念以及组态、诊断的方法，基于组件的自动化PROFINET CBA，SIMATIC S7的PROFINET用户程序接口，PROFINET设备以及组网的方法，PROFINET网络安全的实现。. 本书适合自动化领域的工程技术人员使用，也可作为高等院校自动化和电气工程等专业师生的参考用书。 ---------------------------------------------------------------------------------------------------------------------- 目录 第1章从接触器到开放标准 1 1.1 SIMATIC的成功史 1 1.2 工业以太网的发展历程 3 1.3 PROFINET 5 1.3.1 PROFINET IO 6 1.3.2 PROFINET CBA 6 1.3.3 实时通信 7 1.3.4 现场总线集成 7 1.3.5 网络安全 7 1.3.6 PROFINET运动控制 8 1.3.7 PROFINET故障安全 8 第2章以太网基础与协议 10 2.1 以太网的基本结构 10 2.2 以太网标准帧 11 2.3 以太网地址或MAC地址 12 2.4 用于以太网的功能 12 2.4.1 自动协商 12 2.4.2 自感应——自动识别数据率 13 2.4.3 MDI/MDI-X自动交叉 13
工业以太网交换机发展现状分析及组网方案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
工业以太网交换机发展现状分析及组网方案 文章来自： 近几年来经济发展带动着计算机技术与自动化控制技术的高速发展两者相结合应用不断提高促进产业信息化和智能化，这就带动了工业控制接口转换器RS232转换器、RS485转换器、RS485集线器、工业以太网交换机在数据采集、网络通讯的应用带来了工业生产自动化，实现优质、高产、低耗，提高工业企业经济效益的重要技术手段。 目前国内的工业以太网交换机供应渠道主要来源于中国台湾及内地的厂商，国外的产品经过几年的市场拼杀后，由于成本高、价格高、服务难现已大部分退出国内市场。目前，国内的IT业研发、加工技术力量不断提升，各类芯片电子元器件、生产设备在国际市场基本可平等选购。深圳宇泰科技在这些有利条件下，通过强大的研发团队和先进的生产设备，自主研发工业接口转换器、以太网交换机，产品通过多项专利技术及国内外各项质量认证性能指示处于国内外领先不平。工业以太网交换机的产品和技术非常特殊，属于中间产品，是为其他各行业提供可靠、嵌入式、智能化的工业接口转换器。 工业以太网交换机主要是应用于复杂的工业环境中的实时以太网数据传输。以太网在设计时，由于其采用载波侦听多路复用冲突检测（CSMA/CD机制），在复杂的工业环境中应用，其可靠性大大降低，从而导致以太网不能使用。工业以太网交换机采用存储转换交换方式，同时提高以太网通信速度，并且内置智能报警设计监控网络运行状况，使得在恶劣危险的工业环境中保证以太网可靠稳定的运行。 随着电力、冶金、石化、环保、交通、建筑等行业的迅速发展，从数字家庭用的机顶盒、数字电视、到银行柜员机、高速公路收费系统、加油站管理、制造业生产线控制，金融、政府、国防等行业信息化需求不断增加，对工业以太网交换机需求很大，交换机市场发展前景十分广阔。 工业以太网交换机，在工业极端恶劣环境里能够连续长期稳定可靠工作。宇泰科技UT-6405/6408工业以太网交换机是5/8个端口的工业非管理型以太网交换机，提供交直流输入正反接保护防止烧坏仪器，外观设计精巧，同时支持工业标准的卡扣式安装和墙式安装，所以它非常容易安装应用在任何工业网络上。 产品特点： ■兼容性：标准IEEE802.3，802.3u，802.3x ■网路：10/100Base-TX ■以太网传输距离：达到100米 ■连接器：5x10/100Base-TXRJ-45端口 电源要求： ■直流：9~48V提供反接保护 ■交流：9~38V ■过流防护：1.1A 功率消耗： ■满载：2.2Watts ■尺寸：150mm×100mm×30mm（长×宽×高） ■外壳：铁壳 ■ESD静电防护：4000V(以太网)
论工业以太网技术的应用和发展(一) 作者：田晓霞曹其宏薛伟刘雷 论文关键词:工业以太网；特点；趋势；全开放网络 论文摘要:工业以太网控制系统是集散控制系统(DCS)和现场总线控制系统(FCS)之后产生的一种新型的工业控制系统。本文简要介绍了工业以太网的特点，并详细论述了工业以太网在控制领域的应用现状以及以太网交换技术的发展趋势，并提出了以太网能实现工业控制网络与企业信息网络的无缝连接，形成企业级管控一体化的全开放网络的观点。 传感器技术、通信技术和计算机技术是现代信息技术的三大基础，随着IT技术的飞速发展和工业自动化要求的不断提高，工业控制网络所担负的工作越来越重。与数据信息网络不同，工业控制领域需要一种高速廉价、实时性和开放性好、稳定性和准确性高的网络。以太网（Ethernet）技术支持几乎所有的网络协议,所以在数据信息网络中得到广泛应用，具有传输速度高、低能耗、便于安装、兼容性好、开放性高和支持设备等多方面的优势。工业以太网的开放性使得工业控制网络和企业信息网络的无缝整合方面具有无可比拟的优势。 一、工业以太网技术的特点 以太网技术具有价格低廉、稳定可靠、通信速率高、软硬件产品丰富、应用广泛以及支持技术成熟等优点，已成为最受欢迎的通信网络之一。近些年来,随着网络技术的发展,以太网进入了控制领域,形成了新型的以太网控制网络技术。这主要是由于工业自动化系统向分布化、智能化控制方面发展,开放的、透明的通讯协议是必然的要求。以太网技术引入工业控制领域，其技术优势非常明显： （一）Ethernet是全开放、全数字化的网络，遵照网络协议不同厂商的设备可以很容易实现互联。 （二）以太网能实现工业控制网络与企业信息网络的无缝连接，形成企业级管控一体化的全开放网络。 （三）软硬件成本低廉，由于以太网技术已经非常成熟，支持以太网的软硬件受到厂商的高度重视和广泛支持，有多种软件开发环境和硬件设备供用户选择。 （四）通信速率高，随着企业信息系统规模的扩大和复杂程度的提高，对信息量的需求也越来越大，有时甚至需要音频、视频数据的传输，目前以太网的通信速率为10M、100M的快速以太网开始广泛应用，千兆以太网技术也逐渐成熟，10G以太网也正在研究，其速率比目前的现场总线快很多。 （五）可持续发展潜力大，在这信息瞬息万变的时代，企业的生存与发展将很大程度上依赖于一个快速而有效的通信管理网络，信息技术与通信技术的发展将更加迅速，也更加成熟，由此保证了以太网技术不断地持续向前发展。 二、工业以太网在控制领域应用现状 工业以太网与现场总线相比，它能提供一个开放的标准，是企业从现场控制到管理层实现全面的无缝的信息集成，解决了由于协议上的不同导致的“自动化孤岛”问题，但从目前的发展看，工业以太网在控制领域的应用主要体现在以下几种形式。 （一）混合Ethernet/Fieldbus的网络结构 这种结构实际上就是信息网络和控制网络的一种典型的集成形式。以太网正在逐步向现场设备级深入发展，并尽可能的和其他网络形式走向融合，但以太网和TCP/IP原本不是面向控制领域的，在体系结构、协议规则、物理介质、数据、软件、实验环境等诸多方面并不成熟，而现场总线能完全满足现代企业对底层控制网络的基本要求，实现真正的全分布式系统。因此，在企业信息层采用以太网，而在底层设备级采用现场总线，通过通信控制器实现两者的信息交换。 （二）专用工业以太控制网络
工业以太网的意义及其应用分析
以太网技术在工业控制领域的应用及意义 随着计算机和网络技术的飞速发展，在企业网络不同层次间传送的数据信息己变得越来越复杂，工业网络在开放性、互连性、带宽等方面提出了更高的要求。现场总线技术适应了工业网络的发展趋势，用数字通信代替传统的模拟信号传输，大量地减少了仪表之间的连接电缆、接线端口等，降低了系统的硬件成本，被誉为自动化领域的计算机局域网。 现场总线的出现，对于实现面向设备的自动化系统起到了巨大的推动作用，但现场总线这类专用实时通信网络具有成本高、速度低和支持应用有限等缺陷，以及总线通信协议的多样性使得不同总线产品不能直接互连、互用和互可操作等，无法达到全开放的要求，因此现场总线在工业网络中的进一步发展受到了限制。 随着Internet技术的不断发展，以太网己成为事实上的工业标准，TCP/IP 的简单实用已为广大用户所接受，基于TCP/IP协议的以太网可以满足工业网络各个层次的需求。目前不仅在办公自动化领域内，而且在各个企业的上层网络也都广泛使用以太网技术。由于它技术成熟，连接电缆和接口设备价格较低，带宽也在飞速增加，特别是快速Ethernet与交换式Ethernet的出现，使人们转向希望以物美价廉的以太网设备取代工业网络中相对昂贵的专用总线设备。Ethernet通信机制 Ethernet是IEEE802. 3所支持的局域网标准，最早由Xerox开发，后经数字仪器公司、Intel公司和Xerox联合扩展，成为Ethernet标准。Ethernet采用星形或总线形结构，传输速率为10Mb/s，100 Mb/s，1000 Mb/s或是更高，传输介质可采用双绞线、光纤、同轴电缆等，网络机制从早期的共享式发展到目前盛行的交换式，工作方式从单工发展到全双工。 在OSI/ISO 7层协议中，Ethernet本身只定义了物理层和数据链路层，作为一个完整的通信系统，它需要高层协议的支持。自从APARNET将TCP/IP和Ethernet捆绑在一起之后，Ethernet便采用TCP/IP作为其高层协议，TCP用来保证传输的可靠性，IP则用来确定信息传递路线。
工业以太网与现场总线的优缺点 1 引言用于办公室和商业的以太网伴随着现场总线大战硝烟已悄悄地进入了控制领域，近年来以太网更是走向前台，发展迅速，颇引人注目。究其原因，主要由于工业自动化系统正向分布化、智能化的实时控制方面发展，其中通信已成为关键，用户对统一的通信协议和网络的要求日益迫切。另一方面，Intranet/Internet等信息技术的飞速发展，要求企业从现场控制层到管理层能实现全面的无缝信息集成，并提供一个开放的基础构架，而目前的现场总线尚不能满足这些要求。现场总线的出现确实给工业自动化带来一场深层次的革命，但多种现场总线互不兼容，不同公司的控制器之间不能实现高速的实时数据传输，信息网络存在协议上的鸿沟,导致“自动化孤岛”现象的出现，促使人们开始寻求新的出路并关注到以太网。同时现场总线的传输速率也远远不如工业以太网传输速率快。 2 以太网与工业以太网 2.1 什么是以太网与工业以太网以太网是当今现有局域网采用的最通用的通信协议标准。该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。以太网在互联设备之间以10～100Mbps的速率传送信息包，双绞线电缆型号为10 Base T。以太网由于其低成本、高可靠性以及10Mbps的速率而成为应用最为广泛的以太网技术。直扩的无线以太网可达 11Mbps，许多制造供应商提供的产品都能采用通用的软件协议进行通信，开放性好。普通以太网应用到工业控制系统，这种网络叫工业以太网。 2.2 以太网具有的优点（1）具有相当高的数据传输速率（目前已达到100Mbps），能提供足够的带宽；（2）由于具有相同的通信协议，Ethernet和TCP/IP很容易集成到IT（信息技术）世界；（3）能在同一总线上运行不同的传输协议，从而能建立企业的公共网络平台或基础构架；（4）在整个网络中，运用了交互式和开放的数据存取技术；（5）沿用多年，已为众多的技术人员所熟悉，市场上能提供广泛的设置、维护和诊断工具，成为事实上的统一标准；（6）允许使用不同的物理介质和构成不同的拓扑结构。 2.3 工业以太网的优点（1）基于TCP/IP的以太网采用国际主流标准，协议开放、完善不同厂商设备，容易互连具有互操作性；（2）可实现远程访问，远程诊断；（3）不同的传输介质可以灵活组合，如同轴电缆、双绞线、光纤等；（4）网络速度快，可达千兆甚至更快；（5）支持冗余连接配置，数据可达性强，数据有多条通路抵达目的地；（6
