【新树脂的预处理】
新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。
1、阳离子树脂的预处理：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐水中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用2-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止；最后用5%HCL溶液，其量亦与上同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。
2、阴离子树脂的预处理：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐水中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；而后用5%HCL浸泡4-8小时，然后放尽酸液，用水清洗至中性；而后用2%-4% NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。
分类产品名
称
功能基团
体积交换
容量
mmol/ml≥
出场形
式
国外树脂对应
牌号主要用途
强酸性苯乙烯系阳离子树脂001*4
-SO3H 4.50 Na+
Amberlite
IR-118
高纯水制备及抗菌素提炼等002-sc
Amberlite
IR-122
抗菌素提取与D113SC配套双层床
大孔弱酸性丙烯酸系阳离子树脂D111
-COOH
9.5
H+
Amberlite
IRC-84
循环水处理、废水处理、脱色110 11.5
Amberlite
IRC-84
用于提取链霉素及分离碱性抗菌素、
硬水软化、纯水制备
122 4.00
用于提纯维生素B12、钼酸铵精制、
链霉素、土霉素、四环素等抗菌素的
脱色味精脱色
强碱性苯乙烯系阴离子树脂201*4 -N+/(CH3)3 3.80
CL-
Amberlite
IRA-401
纯水、高纯水置备、糖液脱色、生化
制品的制备等
202
-N+/(CH3)2
\C2H4OH
3.10
Amberlite
IRA-900
纯水制备、配套双层床
大孔强碱性苯乙烯系阴离子树脂D296 3.60
CL-
用于有机物脱色和纯水制备
D202
-N+/(CH3)2
\C2H4OH
3.50
Amberlite
IRA-910
纯水制备、放射性元素提取、稀有元
素分离
大孔弱碱性苯乙烯系阴离子树脂330
-N+/(CH3)
2.H2O
9.00
Wofatit
L-165
用在链霉素提炼中起中和作用、也可
用于中和有机酸及用于制备纯水

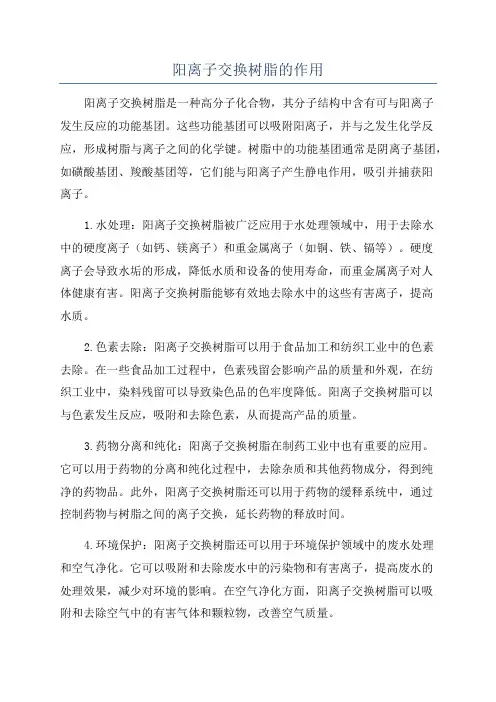

离子交换树脂是一类具有离子交换功能的高分子材料。在溶液中它能将本身的离子与溶液中的同号离子进行交换。按交换基团性质的不同，离子交换树脂可分为阳离子交换树脂和阴离子交换树脂两类。
阳离子交换树脂大都含有磺酸基（—SO3H）、羧基（—COOH）或苯酚基（—C6H4OH）等酸性基团，其中的氢离子能与溶液中的金属离子或其他阳离子进行交换。例如苯乙烯和二乙烯苯的高聚物经磺化处理得到强酸性阳离子交换树脂，其结构式可简单表示为R—SO3H，式中R代表树脂母体，其交换原理为
2R—SO3H＋Ca2+—（R—SO3）2Ca＋2H+（这也是硬水软化的原理）
阴离子交换树脂含有季胺基[-N（CH3）3OH]、胺基（—NH2）或亚胺基（—NH2）等碱性基团。它们在水中能生成OH-离子，可与各种阴离子起交换作用，其交换原理为
R—N（CH3）3OH＋Cl- R—N（CH3）3Cl＋OH-
由于离子交换作用是可逆的，因此用过的离子交换树脂一般用适当浓度的无机酸或碱进行洗涤，可恢复到原状态而重复使用，这一过程称为再生。阳离子交换树脂可用稀盐酸、稀硫酸等溶液淋洗；阴离子交换树脂可用氢氧化钠等溶液处理，进行再生。
离子交换树脂的用途很广，主要用于分离和提纯。例如用于硬水软化和制取去离子水、回收工业废水中的金属、分离稀有金属和贵金属、分离和提纯抗生素等。
【不同型号的离子树脂】
一、强酸系列阳离子树脂
001×7（732#）强酸性苯乙烯系阳离子交换树脂
执行标准：GB13659-92；本产品是在苯乙烯-二乙烯苯共聚交联结构的高分子基础上带有磺酸基(-SO3H)的离子交换树脂,其酸性相当于硫酸、盐酸等无机酸，它在碱性、中性、甚至酸性介质中都显示离子交换功能。本产品具有交换容量大、交换速度快、机械强度好等特点。
本产品原牌号732#；相当于美国：Amberlite IR-120,Dowex-50；德国：Lewatit-100；日本：DiaionSK-1。
1、外观：金黄至棕褐色球状颗粒。
2、出厂型式：钠型。
3、使用时参考指标：
①PH范围：1-14 ②最高使用温度：氢型≤100℃, 钠型≤120℃③转型膨胀率：（Na+→H+）8-10%
④工业用树脂层高度：1-3m ⑤再生液浓度：NaCl：8-10%；NaOH：4%；HCl:4-5%
⑥再生液容量：NaCl体积：树脂体积=1.5-2:1；NaOH体积：树脂体积=2-3:1；HCl体积：树脂体积=2-3:1
4、用途：主要用于硬化软化、纯水制备、湿法冶金、生化提取、稀有元素分离、抗生素提取等。
001×12/14/16强酸性苯乙烯系阳离子交换树脂
执行标准：Q/GSX003-2004；相当于美国：Amberlite IR-132,IR-130,IR-124。
1.外观：棕褐色球状颗粒
2.出厂形式：钠型
3、使用时参考指标（同上）
4、用途：主要用于庆大霉纱、链霉素、土霉素等抗生素的除盐、提纯，青霉素的转盐等。
D001 大孔强酸性苯乙烯系阳离子交换树脂
执行标准：Q/GSX020-2004；本产品的性能与001×7强酸性阳离子交换树脂相似，但有更好的物理及化学稳定性，其耐渗透应力，耐磨损能力以及抗氧化能力强。由于本产品具有大孔结构，能交换吸附尺寸较大的离子和分子，所以，能在非水介质中使用。本产品原牌号D72#，相当于美国：Amberlite 200；德国：Lewatit-SP210.
1、外观：浅棕色至棕褐色不透明球状颗粒
2、出厂形式：钠型
3、使用时参考指标：
①PH范围：1-14 ②最高使用温度：氢型≤100℃, 钠型≤120℃③转型膨胀率：（H +→Na +）9-10%
④再生液浓度：NaOH：2-4%；HCl:2-4% ⑤再生液容量：NaOH：树脂体积=2-3:1；HCl：树脂体积=2-3:1
4、用途：主要用于高速混床水处理，有机反应催化。
7320 强酸性苯乙烯系阳离子交换树脂
7320是磺酸基聚苯乙烯系凝胶型强酸性阳离子交换树脂。它是一种均匀粒度的离子交换树脂，具有优秀的物理和化学稳定性以及良好耐温性能，选择性好、交换容量高，主要应用于混合床专用树脂，凝结水纯化、水的除盐等。
1、基体：苯乙烯-二乙烯共聚物；功能基：磺酸基(-SO3H)
2、外观：浅棕黄色透明球状颗粒；出场形式：钠型
3、使用时主要指标：
①最大转型膨胀率：Na+-H+10%
②再生溶剂：NaCL溶液（5-10%；80-220g/L）；HCL溶液（5-8%；50-150g/L）；H2SO4溶液（0.7-6%；80-240g/L）SA-2氨基酸专用树脂
执行标准：Q/GSX002-2004；琥珀色球状颗粒；出厂形式：钠型
用途：本产品专用于氨基酸提取（谷氨酸、赖氨酸、谷氨酰胺等）
二、强碱系列阴离子树脂
7170 强碱性苯乙烯系阴离子交换树脂
7170是高等级聚苯乙烯系凝胶强碱I型阴离子交换树脂，颗粒非常均匀，再生效率高，冲洗效果很好，主要应用于混合床专用树脂，水的除盐，也可应用于废水处理、阴离子态金属络合物分离等。
基体为苯乙烯-二乙烯共聚物，功能基为-N+(CH3)3
浅黄色透明球状颗粒，出厂形态：Cl-型；最大转型膨胀率Cl--OH- 30%。
再生液：NaOH溶液（2-4%）
201×4(711)强碱性苯乙烯系阴离子交换树脂
执行标准：Q/GSX005-2004。本产品的性能与201×7强碱性阴离子交换树脂相似，但具有更高的工作交换容量，较强的耐渗透应力。淡黄色球状颗粒，氯型出厂。
1、使用时参考标准：
①PH范围：1-14 ②最高使用温度：氢氧型≤40°C，氯型≤100°C③型变膨胀率：(Cl-→OH-)≤30%
④工业用树脂高度：1-3m ⑤再生液浓度：NaOH（4%；体积比=2-3:1）；HCl（4-5%；体积比=2-3:1）
2、用途：主要用于纯水及高纯水制备、糖液脱色、生化制品，放射性元素的提炼。
201×7(717)强碱性苯乙烯系阴离子交换树脂
执行标准：GB13660-92。本产品是在苯乙烯-二乙烯苯共聚交联结构的高分子基体上带有季胺基
[-N(CH3)3]的离子交换树脂。其碱性相当于一般季胺碱，在酸性、中性甚至碱性介质中显示离子交换功能。具有机构强度好、耐热性能高等特点。原牌号717#，相当于美国：Amberlite IRA-400；日本：Diaion SA-10A。
淡黄至金黄色球状颗粒；出厂形式：氯型。
1、使用时参考标准：
①PH范围：1-14 ②最高使用温度：氢氧型≤40°C，氯型≤80°C③型变膨胀率：(Cl-→OH-)≤18-22%
④工业用树脂高度：1-3m ⑤再生液浓度：NaOH（4%；体积比=2-3:1）；HCl（4-5%；体积比=2-3:1）
2、用途：主要用于纯水制备、高纯水制备、废水处理、生化制品提取。
D201大孔强碱性苯乙烯系阴离子交换树脂
执行标准：Q/GSX029-2004。本产品的性能与201×7强碱性苯乙烯系阴离子交换树脂相似，但有更好的物理及化学稳定性，其耐渗透应力、耐磨损能力及抗污染能力强。由于本产品具有大孔结构，能交换吸附尺寸较大的离子和分子，所以，能在非水价质中使用。产品原牌号D231，相当于美国：Amberlite IRA-900；德国：Lewatit MP-500；日本：Diaion PA308。
乳白色不透明球状颗粒，出厂形式：氯型。主要用于高速混床水处理、废水处理、重金属回收。
三、弱酸系列阳离子树脂
110(111) 丙烯酸系阳离子交换树脂
执行标准：Q/GSX007-2004。白色或浅黄色球状颗粒，出厂形式：钠型。
1、使用时参考标准：
①PH范围：1-14 ②最高使用温度：100°C③型变膨胀率：(H+ -Na+)≤100%
④再生液浓度：NaOH（3-5%；体积比=3-4:1）；HCl（3-5%；体积比=3-4:1）
2、用途：主要用于无盐水、纯水制备、有机碱分离，链霉素、大观霉素、丝裂霉素等氨基糖甙类抗生素的提取。
D113 大孔弱酸性丙烯酸系阳离子交换树脂
执行标准：Q/GSX031-2004。本产品是大孔结构的丙烯酸共联高分子基体上带有羧酸基(-COOH)的离子交换树脂，具有交换容量高、体积变化小、机械强度高、化学稳定性好、抗污染、抗氧性能优越、交换速度快等特点。本产品相当于德国：Lewatic CNP-80；美国：Amberlite IRC-84。
本品与001×7配套能十分明显的除去水中的碱度和硬度，特别是除去水中的碳酸氢盐、碳酸盐及其它碱性盐类，也可用于工业废水处理、金属回收、生化药物的分离和提纯。
D151/D152大孔丙烯酸系弱酸性阳离子交换树脂
执行标准：Q/GSX008-2004。乳白色不透明球状颗粒，出厂形式：钠型。
主要用于链霉素、庆大霉素、新霉素等抗生素的提取，溶菌霉提取，工业用水的软化、除盐，重金属废水处理，生化产品的分离、提纯，制糖工业脱色，除灰分等。
DK110大孔丙烯酸系弱酸树脂
执行标准：Q/GSX001-2004；相当于Amberlite IRC-84,Lewatit CNP-84。乳白色不透明球状珠体，H 型带微红色；出厂形式：Na型。
1、使用时参考标准：
①PH范围：4-14 ②允许温度：120°C③膨胀率%：(H+→Na+)：65-75%；(H+→Ca2+)：20-30%
④工业用树脂层高度：1-3m ⑤再生液浓度：HCl（3-5%）
2、用途：
工业用水的脱碱软化，除盐处理；重金属废水处理，回收镍、钴、铜、锌、镉等；酸碱废水处理；含氯(胺)等废水中回收有用物质；用于对链霉素、细胞色素C、尿激酶、溶菌霉素的提取及净化；用于制糖工业中的糖液脱盐。
CD-180 大孔吸附树脂
执行标准：Q/GSX016-2004；乳白色不透明球状颗粒。
用于提取分离丁胺卡那霉素、西索米星、妥布霉素等氨基糖甙类抗生素。
724 弱酸性阳离子交换树脂
724弱酸性阳离子交换树脂具有离子交换和分子吸附能力；Na型为乳白色不透明体，出厂形式：H型。
广泛适用于多种生工、生化产品的分离提纯，如胰凝蛋白酶、细胞色素C、庆大霉素、激素(垂体)、胰岛素、溶菌霉、新链霉素等多种生化药物的分离提纯。
四、弱碱性阴离子系列
330 弱碱性环氧系阴离子交换树脂
执行标准：Q/GSX007-2004。本产品是氯代环氧丙烷与多乙烯多胺在高温下缩聚而成的带有伯胺、仲胺、叔胺及季胺(-NH2、=NH、≡N、=N=)的弱碱性阴子交换树脂。它在酸性、中性、甚至碱性中都显示离子交换功能。具有总交换容量高、交换速度快等特点。本产品原牌号701、330，相当于法国DUoliteA-30B。
金黄色球状颗粒；出厂形式：游离胺型。
主要用于水处理中除去Cl-、SO2-等离子，柠檬酸、链霉素、苹果酸、氨基酸等精制中除去无机酸，提取有机酸和脱色，并可回收铜、银离子。
D301 弱碱性苯丙烯系阴离子交换树脂
执行标准：Q/GSX032-2004。本产品是大孔结构的苯乙烯—=乙烯苯共聚体上带有叔胺基[-N(CH3)2]的离子交换树脂。其碱性较弱，能在酸性近中性介质中有效地交换无机酸及硅酸根，并能吸附分子尺寸较大的杂质以及在非水溶液中使用。该树脂具有再生效率高、交换容量大、抗污染能力强、机械强度好的优点。本产品原牌号D370、D354，相当于美国：Amberlite IRA-93
淡黄色不透明球状颗粒；出厂形式：游离碱型。
主要用于纯水及高纯水制备，电镀含铬废水处理等。
D311 大孔弱碱性丙烯酸系阴离子交换树脂
执行标准：Q/GSX018-2004；本产品是大孔结构的丙烯酸甲脂共聚交联高分子聚合物，通过多乙烯多胺进行胺解得到的多胺基弱碱性离子交换树脂，具有交换容量大，体积变化小，机械强度高，化学稳定性好，抗污染，抗氧化性能优越，交换速度快等特点。原牌号703#，相当于美国Amberlite IRA-68；德国：AP-9。
乳白色至乳黄色不透明球状颗粒；出厂形式：游离胺型。
主要用于药物提取、糖液除酸脱色、水处理及柠檬酸的提取。
【离子交换树脂的再生】
一、常规的再生处理
离子交换树脂使用一段时间后，吸附的杂质接近饱和状态，就要进行再生处理，用化学药剂将树脂所吸附的离子和其他杂质洗脱除去，使之恢复原来的组成和性能。
树脂的再生特性与它的类型和结构有密切关系。强酸性和强碱性树脂的再生比较困难，需用再生剂量比理论值高相当多；而弱酸性或弱碱性树脂则较易再生，所用再生剂量只需稍多于理论值。此外，大孔型和交联度低的树脂较易再生，而凝胶型和交联度高的树脂则要较长的再生反应时间。
再生剂的种类应根据树脂的离子类型来选用，并适当地选择价格较低的酸、碱或盐。例如：钠型强酸性阳树脂可用10%NaCl 溶液再生，用药量为其交换容量的2倍(用NaCl量为117g/L树脂)；氢型强酸性
树脂用强酸再生，用硫酸时要防止被树脂吸附的钙与硫酸反应生成硫酸钙沉淀物。为此，宜先通入1～2%的稀硫酸再生。
氯型强碱性树脂，主要以NaCl溶液来再生，但加入少量碱有助于将树脂吸附的色素和有机物溶解洗出，故通常使用含10%NaCl + 0.2%NaOH 的碱盐液再生，常规用量为每升树脂用150～200g NaCl ，及3～4g NaOH。OH型强碱阴树脂则用4%NaOH溶液再生。
树脂再生时的化学反应是树脂原先的交换吸附的逆反应。按化学反应平衡原理，提高化学反应某一方物质的浓度，可促进反应向另一方进行，故提高再生液浓度可加速再生反应，并达到较高的再生水平。
为加速再生化学反应，通常先将再生液加热至70～80℃。它通过树脂的流速一般为1～ 2 BV/h。也可采用先快后慢的方法，以充分发挥再生剂的效能。再生时间约为一小时。随后用软水顺流冲洗树脂约一小时 (水量约4BV)，待洗水排清之后，再用水反洗，至洗出液无色、无混浊为止。
一些树脂在再生和反洗之后，要调校 pH值。因为再生液常含有碱，树脂再生后即使经水洗，也常带碱性。而一些脱色树脂 (特别是弱碱性树脂) 宜在微酸性下工作。此时可通入稀盐酸，使树脂 pH值下降至６左右，再用水正洗，反洗各一次。
树脂在使用较长时间后，由于它所吸附的一部分杂质 (特别是大分子有机胶体物质)不易被常规的再生处理所洗脱，逐渐积累而将树脂污染，使树脂效能降低。此时要用特殊的方法处理。例如：阳离子树脂受含氮的两性化合物污染，可用4%NaOH 溶液处理，将它溶解而排掉；阴离子树脂受有机物污染，可提高碱盐溶液中的NaOH 浓度至0.5～1.0%，以溶解有机物。
二、特殊的再生处理
污染较严重的树脂，可用酸或碱性食盐溶液反复处理，如先用10%NaCl +1%NaOH碱盐溶液溶解有机物，再用4%HCl 或分别用10%NaOH 及1%HCl 溶解无机物，随后再用 10%NaCl +1%NaOH处理，在约70℃下进行。
如果上述处理的效果未达要求，可用氧化法处理。即用水洗涤树脂后，通入浓度为0.5%的次氯酸钠溶液，控制流速2～4BV/h，通过量10～20BV，随即用水洗涤，再用盐水处理。应当注意，氧化处理可能将树脂结构中的大分子的连接键氧化，造成树脂的降解，膨胀度增大，容易碎裂，故不宜常用。通常使用50周期后才进行一次氧化处理。由于氯型树脂有较强的耐氧化性，故树脂在氧化处理前应用盐水处理，变为氯型，这还可避免处理过程中的pH值变化，并使氧化作用比较稳定。
三、再生废液的处置
糖厂用树脂脱色，树脂再生的废液含有大量的色素和有机物，颜色很深。用原糖生产精糖时，每100吨糖的再生废液量约为6～9m3。要经过处理才能排放 (或循环)，这也是一个难题。
Bento详细研究了用化学方法处理再生液，使色素和其他有机物沉淀，除去杂质后再循环使用，减少排放，并充分利用其中的氯化钠。由于再生液中色素的浓度比糖汁中高10倍以上，液体数量较小，没有糖液的粘性，并能容许强烈的条件如强碱性和高温等而无需顾虑糖的分解，用化学处理比较方便。再生液加入5～10%容积的石灰乳 (浓度为含CaO100g/ l )，加热到60℃并轻微搅拌，大量的有色物沉淀析出。再加入碳酸钠或二氧化碳、磷酸钠或磷酸并保持碱性，都可使较多的有色物沉淀。处理后的液体添加少量食盐可返回作树脂的初级再生液，其后再用新的盐水再生。
对废液的处理还研究过多种方法：用颗粒活性炭吸附，用次氯酸钠、次氯酸钙、氯气或臭氧将它氧化，用超过滤或反渗透法分离它的有机物，或用粉状树脂吸附等。最近Guimaraes 等研究用微生物将它的有色物降解，取得较好效果。
离子交换树脂的种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。 离子交换树脂都是用有机合成方法制成。常用的原料为苯乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。 离子交换树脂不溶于水和一般溶剂。大多数制成颗粒状，也有一些制成纤维状或粉状。树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。 离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl

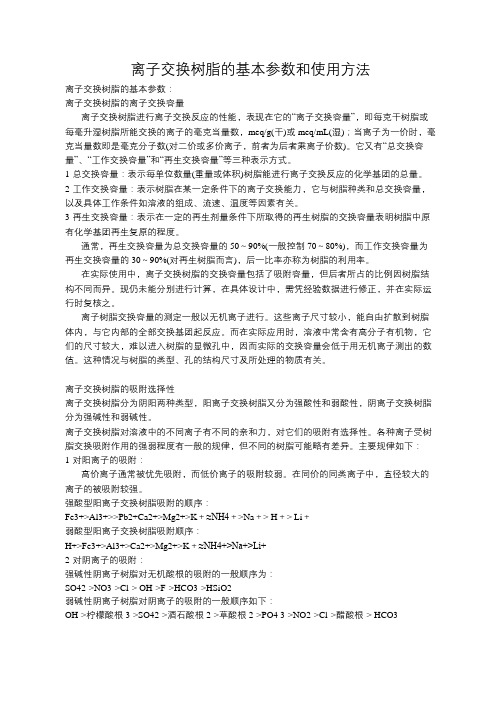

精心整理如何筛分混合的阴阳离子交换树脂？ 离子交换树脂的工作原理及优缺点分析 将离子性官能基结合在树脂（有机高分子）上的材料，称之为“离子交换树脂”。树脂表面带有磺酸(sulfonic acid) 者，称为阳离子交换树脂，而带有四级氨离子的，则为阴离子交换树脂。由於离子交换树脂可以有效去除水中阴阳离子，所以经常使用於纯水、超纯水的制造程序中。(见下图) 离子交换树脂上的官能基虽可去除原水(Feed water) (Fouling)。方。 原理 软水，这是软化水设备的工作过程。 当树脂上的大量功能基团与钙镁离子结合后，树脂的软化能力下降，可以用氯化钠溶液流过树脂，此时溶液中的钠离子含量高，功能基团会释放出钙镁离子而与钠离子结合，这样树脂就恢复了交换能力，这个过程叫作“再生”。
由于实际工作的需要，软化水设备的标准工作流程主要包括：工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。 反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。这个过程一般 需要5-15分钟左右。 吸盐(再生) (只要进水有一定的压力即可) 慢冲洗(置换) 应用 1）水处理 水处理领域离子交换树脂的需求量很大，约占离子交换树脂产量的90%，用于水中的各种阴阳离子的去除。目前，离子交换树脂的最大消耗量是用在火力发电厂的纯水处理上，其次是原子能、半导体、电子工业等。
几种常用的离子交换树脂型号 一、001x7Na（732）阳离子交换树脂 本产品是在苯乙烯一二乙烯苯共聚基体上带有磺酸基(-SO 3 H)的离子交换树脂，它具有交换容量高、交换速度快、机械强度好等特点。 本产品相当于美国Amberlite IR-120;Dowex-50，德国：Lewatit-100.日本：精品文档，超值下载 Diaion SK-1，法国AllassionCS;Duolite C-20，前苏联ky-3;SDB-3，相当于我国老牌号：732；强酸1号、2号、3号、4号；010。 用途：本产品主要用于硬水软化、脱盐水、纯水和高纯水的制备，也用于催化剂和脱水剂，以及湿法冶金、分离提纯稀有元素、食品、制药、制糖工业等。 二、201x7（717）强碱性阴离子交换树脂 本产品是在苯乙烯一二乙烯苯共聚基体上带有季铵基［N(CH 3) 3 OH］的阴离子 交换树脂，该树脂具有机械强度好，耐热性能高等特点。 本产品相当于美国Amberlite IRA-400，德国:Lewatit M500，日本：Diaion SA-10A，法国Allassion AG217，前苏联AB-17，相当于我国老牌号：717、702、强碱2号、4号、2041号。 用途：本产品主要用于纯水、高纯水的制备，废水处理，生化制品的提取，放射性元素提炼，抗菌素分离等。 三、D201大孔强碱阴离子交换树脂 本产品的性能与201×7强碱性阴离子交换树脂相似，但有更好的物理及化学稳定性（耐渗透压力，耐磨损等）及抗污染性能，由于具有大孔结构，因此可用于吸附分子尺寸较大的杂质以及在非水溶液中使用。 本产品相当于美国Amberlite IRA-900,德国：Lewatit MP-500日本：Diaion PA 308。相当于我国老牌号：D231;DK251;731;290。 用途:本产品主要用于高纯水的制备（尤其适用于高速混床）及用于凝结水净化装置（H-OH或NH 4 -OH混床系统），也用于废水处理，回收重金属，生化药物分离和糖类提纯。 四、D301大孔弱碱性苯乙烯系阴离子交换树脂 本产品是大孔结构的苯乙烯一二乙烯苯共聚体上带有叔胺基［-N(CH3)2］的离子交换树脂，其碱性较弱，能在酸性、近中性介质中有效地交换无机酸及硅酸根，并能吸附分子尺寸较大的杂质以及在非水溶液中使用，该树脂具有再生效率高、碱水耗低、交换容量大、抗有机物污染及抗氧化能力强、机械强度好等优点。 本产品相当于美国Amberlite IRA-93，德国Lewatit MP-60，日本Diaion WA-30，法国Duolite A305，前苏联AH-89×77Ⅱ，英国Zerolite MPH，相当于我国老牌号：D354、D351、710、D370。 用途：本产品主要用于纯水及高纯水的制备，用于阴复床、阴双层床系统，对含盐量较高的水源尤为合适，并能保护强碱阴树脂不受有机物污染，以及糖液脱色含铬废水的处理及回收等等。
主要用于酒类去除，高级脂肪酸脂类等。 产品详细描述 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。 离子交换树脂都是用有机合成方法制成。常用的原料为乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。 离子交换树脂不溶于水和一般溶剂。大多数制成颗粒状，也有一些制成纤维状或粉状。树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。 离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl－)，同时吸附溶液中原来存有的其他阳离子或阴离子。即树脂中的离子与溶液中的离子互相交换，从而将溶液中的离子分离出来。 树脂中化学活性基团的种类决定了树脂的主要性质和类别。首先区分为阳离子树脂和阴离子树脂两大类，它们可分别与溶液中的阳离子和阴离子进行离子交换。阳离子树脂又分为强酸性和弱酸性两类，阴离子树脂又分为强碱性和弱碱性两类(或再分出中强酸和中强碱性类)。离子交换树脂根据其基体的种类分为乙烯系树脂和丙烯酸系树脂，及根据树脂的物理结构分为凝胶型和大孔型。 离子交换树脂的品种很多，因化学组成和结构不同而具有不同的功能和特性，适应于不同的用途。应用树脂要根据工艺要求和物料的性质选用适当的类型和品种。 1、离子交换树脂的基本类型 (１) 强酸性阳离子树脂 这类树脂含有大量的强酸性基团，如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3－，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。 树脂在使用一段时间后，要进行再生处理，即用化学品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。
一. 离子交换树脂的结构 离子交换树脂的内部结构，如下图所示。由三部分组成，分别是： (1)高分子骨架由交联的高分子聚合物组成： (2)离子交换基团它连在高分子骨架上，带有可交换的离子(称为反离子)的 离子型官能团或带有极性的非离子型官能团； (3)孔它是在干态和湿态的离子交换树脂中都存在的高分子结构中的孔(凝胶 孔)和高分子结构之间的孔(毛细孔)。 在交联结构的高分子基体(骨架)上，以化学键结合着许多交换基团，这些交换基团也是由两部分组成：固定部分和活动部分。交换基团中的固定部分被束缚在高分子的基体上，不能自由移动，所以称为固定离子；交换基团的活动部分则是与固定离子以离子键结合的符号相反的离子，称为反离子或可交换离子。反离子在溶液中可以离解成自由移动的离子，在一定条件下，它能与符号相同的其他反离子发生交换反应。 三离子交换的基本原理 离子交换的选择性定义为离子交换剂对于某些离子显示优先活性的性质。离子交换树脂吸附各种离子的能力不一，有些离子易被交换树脂吸附，但吸着后要把它
置换下来就比较困难；而另一些离子很难被吸着，但被置换下来却比较容易，这种性能称为离子交换的选择性。离子交换树脂对水中不同离子的选择性与树脂的交联度、交换基团、可交换离子的性质、水中离子的浓度和水的温度等因素有关。离子交换作用即溶液中的可交换离子与交换基团上的可交换离子发生交换。一般来说，离子交换树脂对价数较高的离子的选择性较大。对于同价离子，则对离子半径较小的离子的选择性较大。在同族同价的金属离子中，原子序数较大的离子其水合半径较小，阳离子交换树脂对其的选择性较大。对于强酸性阳离子交换树脂来说，它对一些离子的选择性顺序为：Fe3+>A13+>Ca2+>Mg2+>K+>Na+>H+。离子交换反应是可逆反应，但是这种可逆反应并不是在均相溶液中进行的，而是在固态的树脂和溶液的接触界面间发生的。这种反应的可逆性使离子交换树脂可以反复使用。 以001×7强酸阳离子交换树脂为例说明： 001×7强酸阳离子交换树脂是一种凝胶型离子交换树脂，其内部的网状结构中有无数四通八达的孔道，孔道里面充满了水分子，在孔道的一定部位上分布着可提供交换离子的交换基团。当原水当中的Ca2+，Mg2+等阳离子-扩散到树脂的孔道中时，由于该树脂对Ca2+，Mg2+等阳离子选择性强于对H+的选择性，，所以H+就与进入树脂孔道中的Ca2+，Mg2+等阳离子发生快速的交换反应，Ca2+，Mg2+等阳离子被固定到树脂交换基团上面，被交换下来的H+向树脂的孔道中-扩散，最终扩散到水中。 (1)边界水膜内的扩散水中的Ca2+，Mg2+等阳离子向树脂颗粒表面迁移，并扩散 通过树脂表面的边界水膜层，到达树脂表面； (2)交联网孔内的扩散(或称孔道扩散) Ca2+，Mg2+等阳离子进入树脂颗粒内部的交联网孔，并进行扩散，到达交换点； (3)离子交换 Ca2+，Mg2+等阳离子与树脂基团上的可交换的H+进行交换反应； (4)交联网孔内的扩散被交换下来的H+在树脂内部交联网孔中向树脂表面扩散。 (5)边界水膜内的扩散最终扩散到水中。 四离子交换树脂的再生 鉴于离子交换树脂反应的可逆性，反应后的树脂通过处理，重新转化为原来的离
各种类型离子交换树脂常用再生剂及其用量 离子交换树脂性能降解原因 树脂在长期使用中，性能会逐渐下降，表现为出水（即产品）质量降低。影响树脂性能降解的因素很复杂，如树脂体积减少，交换能力下降，球粒裂纹增多，破碎流失等，造成上述现象的原因不外是：（1）胀缩内应力不均。在使用中树脂内部由于溶胀及收缩变化的不均匀，局部结构中应力不平衡，造成断链裂解。 （2）氧化破坏。体系中的氧化剂，包括酸、碱、溶剂等对树脂骨架及功能基的破坏。 （3）杂质污染。水中杂质堵塞了树脂的内部孔道，阻挡交换吸附。

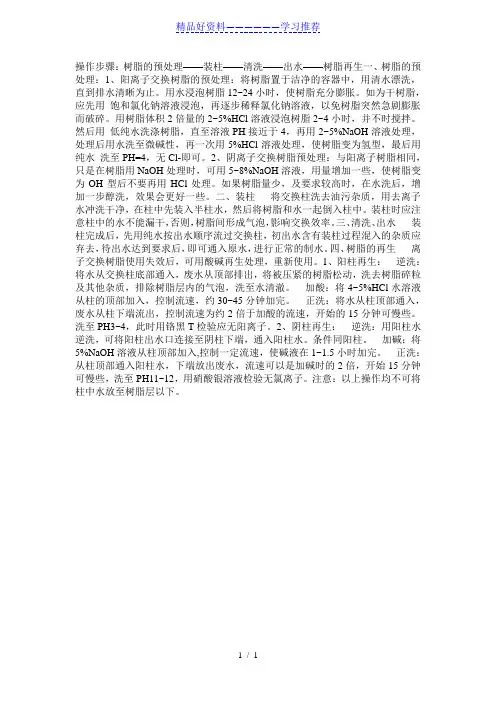

离子交换树脂如何进行预处理 （1）阳离子交换树脂的预处理步骤 首先用清水对树脂进行冲洗（最好为反洗）洗至出水清澈无混浊、无杂质为止。而后用4~5%的HCl和NaOH在交换柱中依次交替浸泡2~4小时，在酸碱之间用大量清水淋洗（最好用混合床高纯度去离子水进行淋洗）至出水接近中性，如此重复2~3次，每次酸碱用量为树脂体积的2倍。最后一次处理应用4~5%的HCl溶液进行，用量加倍效果更好。放尽酸液，用清水淋洗至中性即可待用。 （2）阴离子交换树脂的预处理步骤 首先用清水对树脂进行冲洗（最好为反洗），洗至出水清澈无混浊、无杂质为止。而后用4 ~5%的NaOH和HCl在交换柱中依次交替浸泡2 ~4小时，在碱酸之间用大量清水淋洗（最好用混合床高纯度去离子水进行淋洗）至出水接近中性，如此重复2~3次，每次酸碱用量为树脂体积的2倍。最后一次处理应用4~5%的NaOH溶液进行，用量加倍效果更好。放尽碱液，用清水淋洗至中性即可待用。 （3）应用于医药、食品行业的树脂，预处理最好先用乙醇浸泡，而后再用酸碱进行交替处理，大量清水淋洗至中性待用。 （4）预处理中最后一次通过交换柱的是酸还是碱，决定于使用时所要求的离子型式。 （5）为了保证所要求的离子型式的彻底转换，所用的酸、碱应是过量的。
阴离子交换树脂 离子交换法2007年02月05日星期一23:04一、前言 离子交换法(ion exchange process)是液相中的离子和固相中离子间所进行的的一 种可逆性化学反应，当液相中的某些离子较为离子交换固体所喜好时，便会被离子交换固体吸附，为维持水溶液的电中性，所以离子交换固体必须释出等价离子回溶液中。 离子交换树脂一般呈现多孔状或颗粒状，其大小约为0.1~1mm，其离子交换能力依其交换能力特征可分： １. 强碱型阴离子交换树脂：主要是含有较强的反应基如具有四面体铵盐官能基之－N+(CH3)3，在氢氧形式下，－N+(CH3)3OH-中的氢氧离子可以迅速释出，以进行交换，强碱型阴离子交换树脂可以和所有的阴离子进行交换去除。 如磺酸基－SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3－，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。 树脂在使用一段时间后，要进行再生处理，即用化学药品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。 ２. 弱碱型阴离子交换树脂：这类树脂含弱酸性基团，如羧基－COOH，能在水中离解出H+ 而呈酸性。树脂离解后余下的负电基团，如R-COO－(R为碳氢基团)，能与溶液中的其他阳离子吸附结合，从而产生阳离子交换作用。这种树脂的酸性即离解性较弱，在低pH下难以离解和进行离子交换，只能在碱性、中性或微酸性溶液中(如pH5～14)起作用。这类树脂亦是用酸进行再生(比强酸性树脂较易再生） 如氨基，仅能去除强酸中的阴离子如SO42-，Cl－或NO3－，对于HCO3－，CO32－或SiO42－则无法去除。 3 . 对阴离子的吸附 强碱性阴离子树脂对无机酸根的吸附的一般顺序为： SO42－> NO3－> Cl－> HCO3－> OH－ 弱碱性阴离子树脂对阴离子的吸附的一般顺序如下： OH－> 柠檬酸根3－> SO42－> 酒石酸根2－>草酸根2－> PO43－>NO2－> Cl－>醋酸根－> HCO3－ 注意事项 1、离子交换树脂含有一定水份，不宜露天存放，储运过程中应保持湿润，以免风干脱水，使树脂破碎，如贮存过程中树脂脱水了，应先用浓食盐水（10%）浸泡，再逐渐稀释，不得直接放入水中，以免树脂急剧膨胀而破碎。 2、冬季储运使用中，应保持在5-40℃的温度环境中，避免过冷或过热，影响质量，若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水浓度可根据气温而定。 3、离子交换树脂的工业产品中，常含有少量低聚合物和未参加反应的单体，还含有铁、铅、铜等无机杂质，当树脂与水、酸、碱或其它溶液接触时，上述物质就会转入溶液中，影响出水质量，因此，新树脂在使用前必须进行预处理，一般先用水使树脂充分膨胀，
离子交换树脂分类 一、离子交换树脂的组成 离子交换树脂是一类带有功能基的网状结构高分子化合物，其结构由三部分组成：不溶性的三维空间网状骨架，连接在骨架上的功能基团和功能基团所带的相反电荷的可交换离子。 H)（强酸性阳离子交换树脂） 阳离子交换树脂：骨架上结合有磺酸基(-SO 3 或羧酸基(-COOH)(弱酸性阳离子交换树脂）。 阴离子交换树脂：骨架上结合有季铵基(强碱性阴离子交换树脂)，伯胺基、仲胺基、叔胺基（弱碱性阴离子交换树脂）。 二、离子交换树脂的分类 按骨架结构不同：凝胶型(干态无孔，吸水后产生微孔)和大孔型(树脂内部无论干、湿或收缩、溶胀都存在着比凝胶型树脂更大、更多的孔)。 根据所带的功能基团的特性：阳离子交换树脂（带酸性功能基，能与阳离子进行交换）、阴离子交换树脂（带碱性功能基，能与阴离子进行交换）和其它树脂。 三、离子交换树脂的命名方法 根据离子交换树脂的功能基的性质，将其分为强酸(0)、弱酸(1)、强碱(2)、弱碱(3)、螯合(4)、两性(5)和氧化还原(6)七类(各类后面的数字为其分类代号)。 离子交换树脂的骨架分为苯乙烯系(0)、丙烯酸系(1)、酚醛系(2)、环氧系(3)、乙烯吡啶系(4)、脲醛系(5)、氯乙烯系(6)七类(各类后面的数字为骨架分类代号)。
命名方法： D ¤△▼×■ D 大孔树脂在名称前加D ¤分类代号（阴、阳、酸、碱、强、弱）△骨架分类代号 ▼顺序号 ×■凝胶型树脂后加*并注明交联度 举例： 001×7强酸性苯乙烯系阳离子交换树脂 D001 大孔强酸性苯乙烯系阳离子交换树脂 D113 大孔弱酸性丙烯酸系阴离子交换树脂
一．氢型与钠型阳离子交换树脂是什么? 氢型阳离子交换树脂（有时简称氢型树脂）是一种人造有机聚合物产品。最常用的原料是：苯乙烯或丙烯酸（酯），先经过聚合反应生成具有三度空间立体网状结构的聚合物骨架（树脂母体），再于骨架上导入不同的「化学活性基」而成。由于它的活性基，如磺酸基（-SO3H）、羧基（-COOH）等，都含有活性氢离子，可在水中解离出来，用于与其它阳离子进行交换，所以特别在阳离子树脂名称之前再冠上“氢型”两字，以与同一系统的“钠型”种类有所区别。不过“钠型”可以利用强酸处理成为“氢型”，“氢型”也可以用氢氧化钠或食盐水溶液处理成为“钠型”，即二者可以互相转换。氢型阳离子交换树脂不溶于水和一般溶剂。和其它离子交换树脂一般，常被制成颗粒状，外观看起来有些像鱼卵，粒径大约在0.3-1.2 mm之间，但大部分在0.4-0.6 mm范围内。化学性质相当稳定，摸起来硬而有弹性，机械强度也足够承受相当压力，颜色由白色至近乎黑色都有，颜色浅时呈透明状，深时呈半透明状，都有光鲜亮丽的树脂光泽。氢型阳离子交换树脂最常应用的地方，就是硬水的软化，即让硬水流过树脂层，把硬水中的硬度离子，如钙、镁等离子吸收在树脂中，就变成不带硬度离子的软水了，这也是阳离子交换树脂最初被制造的主要目的，但它在工业上应用没有「钠型」来的多，因为在软化过程中，它会直接释出氢离子，使水质呈酸性，可能会因此腐蚀相关金属设备。依需要的不同，它也可以应用到水质预处理工艺中，用作软化水质及降低pH值之用。 二离子交换树脂的结构 离子交换树脂的内部结构，如2．1所示。由三部分组成，分别是： (1)高分子骨架由交联的高分子聚合物组成： (2)离子交换基团它连在高分子骨架上，带有可交换的离子(称为反离子)的 离子型官能团或带有极性的非离子型官能团； (3)孔它是在干态和湿态的离子交换树脂中都存在的高分子结构中的孔(凝胶 孔)和高分子结构之间的孔(毛细孔)。 在交联结构的高分子基体(骨架)上，以化学键结合着许多交换基团，这些交换基团也是由两部分组成：固定部分和活动部分。交换基团中的固定部分被束缚在高
1前言 1.1离子交换树脂简介 1.1.1科技名词定义 中文名称：阳离子交换树脂 英文名称：cation exchange resin 定义1：离子交换树脂官能团上的离子只能与水中阳离子相互交换的树脂。 所属学科：电力(一级学科) ；热工自动化、电厂化学与金属(二级学科) 定义2：含功能性阴离子基团、可与带阳离子的物质进行交换反应的一类高分子量不溶性多聚体。可用于阳离子交换层析。 所属学科：生物化学与分子生物学(一级学科) ；方法与技术(二级学科） 1.1.2阳离子交换树脂分类 阳离子离子交换树脂一般呈现多孔状或颗粒状，其大小约为0.5~1.0mm，其离子交换能力依其交换能力特征可分： 1. 强酸型阳离子交换树脂：主要含有强酸性的反应基如磺酸基（－SO3H），此离子交换树脂可以交换所有的阳离子。 2.弱酸型阳离子交换树脂：具有较弱的反应基如羧基（－COOH基），此离子
交换树脂仅可交换弱碱中的阳离子如Ca2+、Mg2+，对于强碱中的离子如Na+、K+等无法进行交换。 1.2种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。
离子交换树脂的交换原理 离子交换树脂的全名称由分类名称、骨架（或基因）名称、基本名称组成。孔隙结构分凝胶型和大孔型两种，凡具有物理孔结构的称大孔型树脂，在全名称前加“大孔”。分类属酸性的应在名称前加“阳”，分类属碱性的，在名称前加“阴”。如：大孔强酸性苯乙烯系阳离子交换树脂。 离子交换树脂的结构，由三部分组成，分别是： (1)高分子骨架：由交联的高分子聚合物组成； (2)离子交换基团：它连在高分子骨架上，带有可交换的离子(称为反离子)的离子型官能团或带有极性的非离子型官能团； (3)孔：它是在干态和湿态的离子交换树脂中都存在的高分子结构中的孔(凝胶孔)和高分子结构之间的孔(毛细孔)。 接下来宏昌化工小编着重给您介绍一下离子交换的基本原理： 离子交换的选择性定义为离子交换剂对于某些离子显示优先活性的性质。离子交换树脂吸附各种离子的能力不一，有些离子易被交换树脂吸附，但吸着后要把它置换下来就比较困难；而另一些离子很难被吸着，但被置换下来却比较容易，这种性能称为离子交换的选择性。 离子交换树脂对水中不同离子的选择性与树脂的交联度、交换基团、可交换离子的性质、水中离子的浓度和水的温度等因素有关。离子交换作用即溶液中的可交换离子与交换基团上的可交
换离子发生交换。一般来说，离子交换树脂对价数较高的离子的选择性较大。对于同价离子，则对离子半径较小的离子的选择性较大。在同族同价的金属离子中，原子序数较大的离子其水合半径较小，阳离子交换树脂对其的选择性较大。 对于强酸性阳离子交换树脂来说，它对一些离子的选择性顺序为：Fe3+>A13+>Ca2+>Mg2+>K+>Na+>H+。离子交换反应是可逆反应，但是这种可逆反应并不是在均相溶液中进行的，而是在固态的树脂和溶液的接触界面间发生的。这种反应的可逆性使离子交换树脂可以反复使用。
阴阳离子交换树脂分离技术 在化学除盐系统中由于设备缺陷或树脂存放时误装等原因，容易造成床内阴、阳树脂混合，使除盐系统再生不合格或制水水质变差。本文利用阴、阳树脂的比重差，采用浮选法将混合过后的阴、阳树脂进行分离，从而恢复除盐系统出水品质，同时避免了更换树脂造成的浪费。 标签：阴树脂；阳树脂；氯化钠；搅拌；分离 1 現状 汽水二车间化水专业一级除盐设备F系列发现阴床出水电导率、pH、碱度均高，阴床再生后正洗、循环时间较长，且设备周期制水量明显下降，由原来的24小时降为19小时。 2 原因排查 通过对F系列制水系统出水水质、系统流程的梳理，并且对阴床树脂进行取样分析鉴别，发现阴床内部树脂里确实含有部分阳树脂。 分析阴床内阳树脂的混入途径，结合反洗过程的工艺流程，进行查找。因反洗罐只有一台，当阴阳床树脂交替输入反洗罐时，存在树脂存留现象，这样就会造成阳树脂混入阴床。确认是在阴阳床大反洗过程中交替输入反洗罐时发生了树脂混杂。 3 解决措施 ①将F系列阳床反洗系统进行改造。将F系列阳床反洗系统与老系统阳反洗系统进行改造，解决共用一台反洗罐的问题，杜绝了阳树脂再次混入阴床内的途径； ②将阴床内混入的阳树脂进行分离。对阴、阳树脂的性质加以研究，确定实施方案。 4 一级除盐系统阴阳树脂的分离方案 4.1 阴阳树脂的物理特性 阴阳树脂均呈球状颗粒，阴树脂粒度在0.45～0.9mm，阳树脂粒度在0.63～1.25mm，阴树脂密度在湿态状态下的颗粒密度为1.05～1.11g/mL，阳树脂密度在湿态状态下的颗粒密度为1.24～1.28g/mL（如表1）。 从表1可以看出阴阳树脂的颗粒粒径范围有交叉不能采用筛分法。
离子交换树脂的基本性能及其影响因素 离子交换树脂的基本性能包括以下几个方面，现分别简述如下： 一、树脂的外观 新的树脂因结构、基团、离子形态、制造工艺等因素的不同，而有黄色、褐色、白色、棕色、黑色、灰色等各种颜色，以满足具体使用中不同场合的需要。常用水处理用的树脂外观一般为：凝胶型的苯乙烯系树脂一般为透明的淡黄色颗粒；而大孔树脂则为不透明（或微透明）颗粒；大孔苯乙烯系阳树脂一般为淡黄色或淡灰褐色颗粒，大孔苯乙烯系阴树脂为白色颗粒；丙烯酸系的树脂为白色或乳白色颗粒。同一种树脂在不同的离子形态时会发生颜色上的变化，如001x7树脂由再生态到失效态时的颜色是由深到淡，由失效态到再生态，又由淡到深。这种变化是可以逆转的， 树脂受污染时，其颜色也会发生根本性的变化，其颜色的变化程度一般与树脂受污染的程度成正比，并且较难逆转。因此，树脂在使用的过程中，要随时留意其颜色上的变化，以判断树脂污染的程度。如201x7树脂受铁或有机物污染时，颜色变深甚至黑褐色。001x7树脂受氧化剂破坏时，其树脂交联和交换基团都将被氧化，树脂的颜色也将变淡，树脂体积增大，由此树脂易碎和体积交换容量下降。 二、粒度 树脂的粒度大小和均匀性，对运行的影响较大。粒度大，比表面积就小，交换速度就慢；粒度太小，虽然交换速度快，但是，运行时的阻力又大；因此，国家标准根据不同的交换器床型（不同床型的运行流速不同）相对应的树脂型号，规定了相对较合理的粒径范围（参考国标）。 三、树脂的溶胀及转型体积改变率 树脂在干燥的状态下（惰性树脂除外），遇水会迅速膨胀。因此，当树脂脱水时，不能直接与水接触，而要用饱和的食盐水浸泡，减缓膨胀速度，防止树脂的破裂。 树脂不同的交联度，其膨胀系数也不同，体积改变率的大小与交联度成反比。交换容量的大小与溶胀率成正比。 可交换离子价数越高，溶胀率越小。同价离子，水合能力越强，溶胀率越大。 当然，树脂转型膨胀率的规律在实际的应用中较为复杂，因为它往往是多种离子间的交换。但这些规律的掌握，对设计不同交换器床型预留的膨胀空间具有重要的参考价值（尤其像双室固定床、双室浮动床等）。
离子交换树脂 为了除去水中离子态杂质,现在采用得最普遍的方法是离子交换。这种方法可以将水中离子态杂质清除得以较彻底，因而能制得很纯的水。所以，在热力发电厂锅炉用水的制备工艺中，它是一个必要的步骤。 离子交换处理，必须用一种称做离子交换剂的物质（简称交换剂）来进行。这种物质遇水时，可以将其本身所具有的某种离子和水中同符号的离子相互交换，离子交换剂的种类很多，有天然和人造、有机和无机、阳离子型和阴离子型等之分，大概情况如表所示。此外，按结构特征来分，还有大孔型和凝胶型等。 离子交换剂的分类 天然海绿砂 无机质 人造合成沸石 离子交换剂 碳质磺化煤强酸性磺酸基(-SO3H) 阳离子型 有机质弱酸性羧酸基（－COOH） 强碱性Ⅰ型｛-N(-CH3)3｝OH 离子交换树脂阴离子型Ⅱ型｛－N(CH3)2｝OH 弱碱性（－(NH3)OH、（＝NH2） OH 或 （≡NH）OH 其他－氧化还原型、有机物清除除型等 第一节离子交换剂的结构 离子交换树脂属于高分子化合物，结构比较复杂.离子交换剂的结构可以被区分为两个部分：一部分具有高分子的结构形式，称为离子交换剂的骨架；另一部分是带有可交换离子的基团（称为活性集团），它们化合在高分子骨架上.所谓“骨架”，是因为它具有庞大的空间结构，支持着整个化合物，正象动物的骨架支持着肌体一样，从化学的观点来说，它是一种不溶于水的高分子化合物，现将常用离子交换剂的结构简单介绍如下。 一、磺化煤 磺化煤是一种半化合成的离子交换剂，它利用煤质本身的空间结构作为高分子骨架，用浓硫酸处理的方法（称磺化）引入活性基团而制成。 磺化煤的活性基团，除了有由于磺化而引入的－SO3H外，还有一些煤质本身原有的基团（如－COOH和－OH）以及因硫酸氧化作用生成的羧酸（－COOH），所以它实质上是一种混合型离子交换剂。 磺化煤的价格比较便宜，是过去水处理系统中广泛应用的交换剂，但由于它有以下的缺点，所以现在大都为合成离子交换树脂所替代：
离子交换树脂 摘要：我国自20世纪50年代以来开始生产和应用离子交换树脂。经过半个多世纪的发展，国内常规的离子交换树脂制造和应用技术已经较为成熟，水平与国外相当。 关键字：水处理、离子交换树脂、湿法冶金 前言：离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。离子交换树脂都是用有机合成方法制成。常用的原料为苯乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。 离子交换树脂不溶于水和一般溶剂。大多数制成颗粒状，也有一些制成纤维状或粉状。树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。 特点 1.树脂颗粒尺寸 离子交换树脂通常制成珠状颗粒，树脂颗粒较细者，反应速度较大，但细颗粒对液体阻力较大，需要较高的工作压力。将树脂在充分吸水膨胀后进行筛分，累计其在20、30、40、50…目筛网上的留存量，以9000粒子可以通过其相对应的筛孔直径，称为树脂的“有效粒径”。大粒径树脂为0.6~1. 2mm(20^40目)之间，粉末树脂的粒径树脂0. 01~0. 1mm。一般离子交换树脂的粒径。 2.树脂的密度 树脂密度分为干密度和湿密度。干密度是在温度115℃真空干燥后的密度。 干真密度=干树脂重/干树脂颗粒的体积g/cm3 湿密度又分湿真密度和湿视密度。 (1)湿真密度一是树脂在水中充分膨胀后的质量与自身所占体积(不含树脂颗粒的空隙)比 值(g/ cm3,不同类型树脂，湿真密度不同。 湿真密度=湿树脂重/湿树脂颗粒的体积g/cm3 即使同一类型的阳树脂或阴树脂，由于所含交换离子种类不同，湿真密度大小也不相同，此值一般在1.04~1.3之间，阳树脂常比阴树脂湿真密度大。 湿真密度在双层床工艺过程中与树脂的分层效果有关， (2)湿视密度。 树脂的密度与它的交联度和交换基团的性质有关。交联度高的树脂密度较高，强酸性或强碱性树脂的密度高于弱酸或弱碱性，大孔型树脂的密度则较低。例如，苯乙烯系凝胶型强酸阳离子树脂的真密度为1. 26g/mL,视密度为0. 85g/mL;丙烯酸系凝胶型弱酸阳离子树脂的真密度为1. 19g/mL，视密度为0. 75g/mL。. 此值一般在0.60~0.85之间，实际采用湿视密度(堆积密度)来计算离子交换器内填充树脂的质量。
产品信息 Page 1 of 2 ??陶氏化学公司商标或者陶氏化学的关联公司 Form No. 177-02076-0407 DOWEX 离子交换树脂 DOWEX? MARATHON? C 一种用于软化和除盐应用的具有很高交换容量的均粒阳离子交换树脂 名称 树脂类型 树脂结构 官能团 DOWEX? MARATHON? C 强酸阳离子交换树脂 苯乙烯-DVB 凝胶型 磺酸基 技术参数 单位 Na +型 H + 型 全交换容量, 最小 eq/L kgr/ft 3 as CaCO 3 2.0 4 3.7 1.8 39.3 含水量 % 42 - 48 50 - 56 均一系数, 最大. 1.1 1.1 典型物化指标 Na +型 H +型 平均粒度 μm 585 ± 50 600 ± 50 全球率 , 最小. % 95 - 100 95 - 100 膨胀率(Na + → H +) % 8 8 湿真密度 g/mL 1.28 1.20 湿视密度 g/L lbs/ft 3 820 51 800 50 建议运行条件 ? 最高运行温度 ? pH 范围 ? 装填深度, 最小. ? 流速: 制水/快速清洗 反洗 顺流再生/置换 逆流再生/置换 ? 总清洗水量 ? 再生剂 120°C (250°F) 0 - 14 800 mm (2.6 ft) 5 - 60 m/h (2 - 24 gpm/ft 2) 见曲线 1 1 - 10 m/h (0.4 - 4 gpm /ft 2) 5 - 20 m/h ( 2 - 8 gpm /ft 2) 2 - 5 Bed volumes 1 - 8% H 2SO 4, 4 - 8% HCl or 8 - 12% NaCl ? ? 更多有关粒径分布的资料，请参照粒径分布参照表 (Form No. 177-01775).
离子交换树脂技术发明是罗门哈斯公司研发团队经过很长时间的实验和努力.罗门哈斯是世界上最大的例子交换树脂制造商。其丰富多样,离子交换树脂已广泛使用,本文介绍了树脂含量的类型和用法; (1) 强酸性阳离子树脂 这类树脂含有大量的强酸性基团，如磺酸基-SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如SO3-，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。 树脂在使用一段时间后，要进行再生处理，即用化学药品使离子交换反应以相反方向进行，使树脂的官能基团回复原来状态，以供再次使用。如上述的阳离子树脂是用强酸进行再生处理，此时树脂放出被吸附的阳离子，再与H+结合而恢复原来的组成。 (2) 弱酸性阳离子树脂 这类树脂含弱酸性基团，如羧基-COOH，能在水中离解出H+ 而呈酸性。树脂离解后余下的负电基团，如R-COO-(R为碳氢基团)，能与溶液中的其他阳离子吸附结合，从而产生阳离子交换作用。这种树脂的酸性即离解性较弱，在低pH下难以离解和进行离子交换，只能在碱性、中性或微酸性溶液中(如pH5～14)起作用。这类树脂亦是用酸进行再生(比强酸性树脂较易再生)。 (3) 强碱性阴离子树脂 这类树脂含有强碱性基团，如季胺基(亦称四级胺基)-NR3OH(R为碳氢基团)，能在水中离解出OH-而呈强碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用。 这种树脂的离解性很强，在不同pH下都能正常工作。它用强碱(如NaOH)进行再生。 (4) 弱碱性阴离子树脂 这类树脂含有弱碱性基团，如伯胺基(亦称一级胺基)-NH2、仲胺基(二级胺基)-NHR、或叔胺基(三级胺基)-NR2，它们在水中能离解出OH-而呈弱碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用。这种树脂在多数情况下是将溶液中的整个其他酸分子吸附。它只能在中性或酸性条件(如pH1～9)下工作。它可用Na2CO3、NH4OH 进行再生。 (5) 离子树脂的转型 有四种基本类型的树脂。在实际使用中,往往把这些树脂与其他离子类型的操作,以满足各种需求。例如,经常会强酸性阳离子树脂和氯化钠,钠树脂再次使用。钠树脂工作Na +和Ca2 +发布的解决方案,如镁2 +阳离子交换吸附、去除这些离子。反应时间没有释放H +,可以避免溶液pH值和由此产生的影响(如蔗糖转换和设备腐蚀,等等)。这类树脂与钠运行使用后,可以使用盐水再生(没有酸)。随着阴离子树脂可以再次到氯类型使用,Cl -和其他阴离
离子交换膜又称“离子交换树脂膜”或“离子选择透过膜”。这是因为离子交换膜与用于水处理领域的粒状离子交换膜树脂,具有基本相同的结构,而且早期的离子交换膜就是使用离子交 换树脂,通过加入粘合剂混炼拉片,然后加网热压成为膜状物的,所以,有“离子交换树脂漠”之称。但是,离子交换膜和离子交换树脂之间,除形状之差而外,还有着根本不同的作用原理:离子交换树脂是通过离子的吸附、药品溶离和再生的离子交换机能进行脱盐,但离子交换膜不是通过离子交换的机能,而是以选择透过为其主要机理,将离子作为一种选择性通过的媒介物。此外,在应用方法上也不相同,例如,离子交换树脂的使用过程包含着处理、交换、再生等步骤,而离子交换膜在应用过程中,可以连续作用,不必再生。由此看来,与其称为离子交换膜,不如称为“离子选择透过膜”更为确切。不过,根据长期的习惯,人们还是沿称“离子交换膜”。 离子交换膜与离子交换树脂 离子交换膜可制成均相膜和非均相膜两类。 而离子交换树脂就属于非均相膜 ①均相膜。先用高分子材料如丁苯橡胶、纤维素衍生物、聚四氟乙烯、聚三氟氯乙烯、聚偏二氟乙烯、聚丙烯腈等制成膜，然后引入单体如苯乙烯、甲基丙烯酸甲酯等，在膜内聚合成高分子，再通过化学反应引入所需功能基。也可通过甲醛、苯酚等单体聚合制得。 ②非均相膜。用粒度为200～400目的离子交换树脂和普通成膜性高分子材料如聚苯乙烯、聚氯乙烯等充分混合后加工成膜制得。 下面给一些离子交换树脂的具体资料: 离子交换树脂分为阴阳两种类型，阳离子交换树脂又分为强酸性和弱酸性，阴离子交换树脂分为强碱性和弱碱性。 水通过阳离子交换树脂时变为酸性，再通过阴离子交换树脂变为中性后回到水族箱中，因此使用离子交换树脂时，要强酸性与强碱性、弱酸性与弱碱性配对使用，离子交换树脂依其听附对象的不同又分为H型，OH型CI型和NA型，水族箱适用NA型，（钠型）其目的是软化水质。 阳离子交换树脂的再生可用5%--10%盐酸、0.5%--5%硫酸、10%的食盐水或海水其中之一种，阴离子交换树脂的再生可用2%--10%氢氧化钠、2%--4%氨水或10%食盐水其中之一种，均浸泡24小时。离子交换树脂也是一种化学滤材 载体不同 后者属于前者，后者是前者所包含的物质之一。 如果还要细分的话还有正离子交换膜，负离子交换膜等。 水处理设备网讯：离子交换膜和球状离子交换树脂在化学结构上是相同的，所以有人称它为膜状的离子交换树脂。早期是利用粉碎的离子交换树脂加入粘合剂制成薄膜，故称为离子交换（树脂）膜。因为在膜中存在粘合剂，活性基团将会分布不均，故又称为异相（非均质）离子交换膜。随着制膜技术不断发展，近
离子交换树脂的种类 离子交换剂是指具有离子交换能力的固体物质，依其可交换离子的种类，可分为阳离子剂和阴离子剂两大类。最主要的当属合成树脂。离子交换树脂可分别按照功能、内部结构、聚合物单体种类和用途分类。其中，以功能和内部结构分类为主流方式，故此处以这两种分类方式对离子交换树脂的种类作出说明。 1按功能分类 1.1阳离子交换树脂 首先，离子交换树脂可分为阳离子树脂和阴离子树脂两大类，它们可分别与溶液中的阳离子和阴离子进行离子交换。而阳离子树脂又分为强酸性和弱酸性两类，阴离子树脂则可分为强碱性和弱碱性两类。人工合成的阳离子树脂的官能团是有机酸，并按照酸性的强弱，分为强酸性和弱酸性两类。强酸性的官能团是苯磺酸，弱酸性的官能团则包括有机磷酸、羟基酸和酚等。酸主要以H+的形式与其他阳离子进行交换。例如，用H+与金属离子交换会使树脂变成盐的形式。强阳离子树脂除了酸形式R-O H外，生产厂家也会以钠盐R-O Nα的形式出售，分别称为氢型和钠型强阳离子交换树脂。 强酸性阳离子树脂含有大量的强酸性基团，如磺酸基?SO3H，容易在溶液中离解出H+，故呈强酸性。树脂离解后，本体所含的负电基团，如?SO3H，能吸附结合溶液中的其他阳离子。这两个反应使树脂中的H+与溶液中的阳离子互相交换。强酸性树脂的离解能力很强，在酸性或碱性溶液中均能离解和产生离子交换作用。树脂在使用一段时间后，要进行再生处理，即使用化学药品使离子交换反应向相反的方向进行，使树脂的官能基团恢复到原来的状态，以便重复利用。例如，上述的阳离子树脂一般使用强酸进行再生处理，此时树脂释放出被吸附的阳离子并与H+结合，进而恢复到原来的组成。 弱酸性阳离子树脂含有弱酸性基团，如羧基－COOH，能在水中离解出H+而呈酸性，但因其解离程度不高，因此一般仅程弱酸性，故而属于弱酸性阳离子树 －(R为碳氢链基团)，可与溶液中脂。树脂离解后余下的负电基团，如R COO 的其他阳离子吸附结合，从而产生阳离子交换作用。如上所述，此类树脂的酸性即离解性较弱，在低pH下难以离解进而进行离子交换，只能在碱性、中性或微酸性溶液中(如pH值为5~14)起作用。这类树脂也是用酸进行再生，其再生性较强阳离子交换树脂更好。 1.2阴离子交换树脂 阴离子交换树脂的官能团包括有各种胺类，强碱性的官能团是季胺；弱碱性的官能团则有伯胺、仲胺和叔胺等。季胺一般为氯盐和氢氧根型，即R-N(CH3)3Cl，R-N(CH3)3OH，其中R代表碳链骨架。
