带座轴承参数表

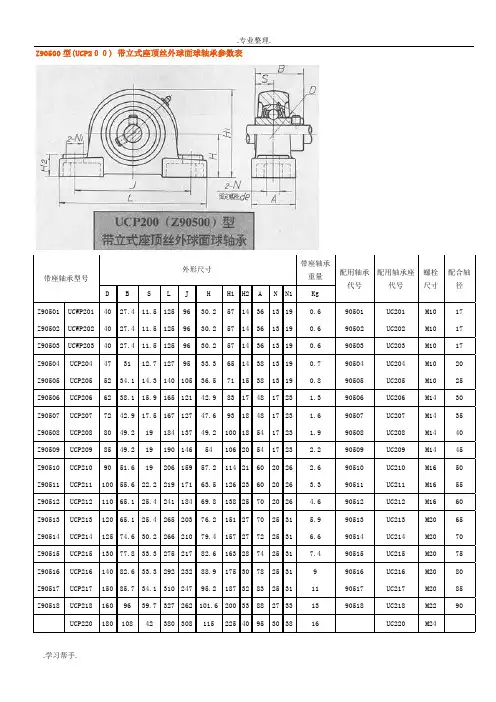

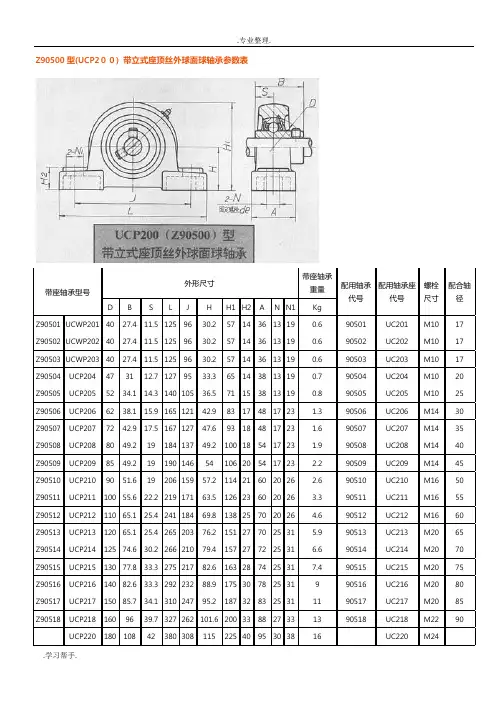

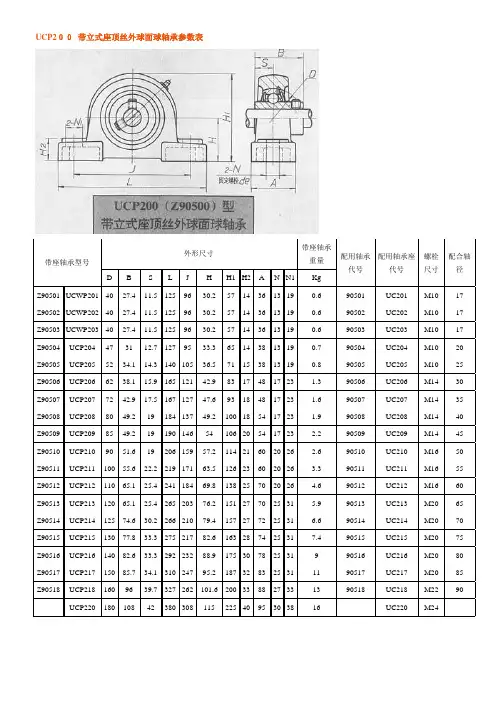

Z90500型(UCP2００) 带立式座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带座轴承
重量配用轴承
代号
配用轴承座
代号
螺栓
尺寸
配合轴
径
D B S L J H H1
H
2
A N N1 Kg
Z90501 UCWP20
1
40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90501 UC201 M10 17
Z90502 UCWP20
2
40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90502 UC202 M10 17
Z90503 UCWP20
3
40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90503 UC203 M10 17
Z90504 UCP204 47 31 12.7 127 95 33.3 65 14 38 13 19 0.7 90504 UC204 M10 20 Z90505 UCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 0.8 90505 UC205 M10 25 Z90506 UCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 1.3 90506 UC206 M14 30 Z90507 UCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 1.6 90507 UC207 M14 35 Z90508 UCP208 80 49.2 19 184 137 49.2 100 18 54 17 23 1.9 90508 UC208 M14 40 Z90509 UCP209 85 49.2 19 190 146 54 106 20 54 17 23 2.2 90509 UC209 M14 45 Z90510 UCP210 90 51.6 19 206 159 57.2 114 21 60 20 26 2.6 90510 UC210 M16 50 Z90511 UCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 3.3 90511 UC211 M16 55 Z90512 UCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 26 4.6 90512 UC212 M16 60 Z90513 UCP213 120 65.1 25.4 265 203 76.2 151 27 70 25 31 5.9 90513 UC213 M20 65 Z90514 UCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 6.6 90514 UC214 M20 70 Z90515 UCP215 130 77.8 33.3 275 217 82.6 163 28 74 25 31 7.4 90515 UC215 M20 75 Z90516 UCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 9 90516 UC216 M20 80 Z90517 UCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 31 11 90517 UC217 M20 85 Z90518 UCP218 160 96 39.7 327 262 101.6 200 33 88 27 33 13 90518 UC218 M22 90
UCP220 180 108
42
380 308
115
225 40 95 30 38
16
UC220
M24
Z90600型(UCP3００) 带立式座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带座轴承重
量
配用轴承代
号
配用轴承座代
号
螺栓尺寸
配合轴径
D
B S L
J
H H1
H 2
A N N1
Kg
mm
mm
Z90605
UCP305
62 38 15 175 132 45 85 15 45 17 20 1.4 90605 UC305 Z605 P305 M14 25
Z90606
UCP306
72 43 17 180 140 50 95 18 50 17 20 1.8 90606 UC306 Z606 P306 M14 30
Z90607
UCP307
80 48 19 210 160 56 106 20 56 17 25 2.8 90607 UC307 Z607 P307 M14 35
Z90608
UCP308
90 52 19 220 170 60 116 22 60 17 27 3 90608 UC308 Z608 P308 M14 40
Z90609
UCP309
100 57 22 245 190 67 129 24 67 20 30 4.1 90609 UC309 Z609 P309 M16 45
Z90610
UCP310
110 61 22 275 212 75 143 27 75 20 35 5.8 90610 UC310 Z610 P310 M16 50
Z90611
UCP311
120 66 25 310 236 80 154 30 80 20 38 7.4 90611 UC311 Z611 P311 M16 55
Z90612
UCP312
130 71 26 330 250 85 165 32 85 25 38 9.4 90612 UC312 Z612 P312 M20 60
Z90613
UCP313
140 75 30 340 260 90 176 33 90 25 38 10 90613 UC313 Z613 P313 M20 65
Z90614
UCP314
150 78 33 360 280 95 187 35 90 27 40 12 90614 UC314
Z614 P314 M22 70
Z9061
5 UCP31
5
160 82 32 380 290 100 198 35 100 27 40 14 90615
UC31
5
Z615 P315 M22 75
Z9061
6 UCP31
6
170 86 34 400 300 106 210 40 110 27 40 18 90616
UC31
6
Z616 P316 M22 80
Z9061
7 UCP31
7
180 96 40 420 320 112 220 40 110 33 45 20 90617
UC31
7
Z617 P317 M27 85
Z9061
8 UCP31
8
190 96 40 430 330 118 235 45 110 33 45 24 90618
UC31
8
Z618 P318 M27 90
Z9061
9 UCP31
9
200 103 41 470 360 125 250 45 120 36 50 29 90619
UC31
9
Z619 P319 M30 95
Z9062
0 UCP32
215 108 42 490 380 140 275 50 120 36 50 35 90620
UC32
Z620 P320 M30 100
Z9062
1 UCP32
1
225 112 44 490 380 140 280 50 120 36 50 35 90621
UC32
1
Z621 P321 M30 105
Z9062
2 UCP32
2
240 117 46 520 400 150 300 55 140 40 55 45 90622
UC32
2
Z622 P322 M33 110
Z9062
4 UCP32
4
260 126 51 570 450 160 320 65 140 40 55 55 90624
UC32
4
Z624 P324 M33 120
Z9062
6 UCP32
6
280 135 54 600 480 180 355 75 140 40 55 72 90626
UC32
6
Z626 P326 M33 130
Z9062
8 UCP32
8
300 145 59 620 500 200 390 75 140 40 55 89 90628
UC32
8
Z628 P328 M33 140
UCPH200(ZH90500)型带高中心立式座顶丝外球面球轴承参数表
ZH90504
47
31
12.7 127
95
70 101 15 40 13 19 1 90504 ZH504 M10 20 ZH90505 52 34.1 14.3 140 105 80 114 16 50 13 19 1.2 90505 ZH505 M10 25 ZH90506 62 38.1 15.9 165 121 90 130 18 50 17 21 1.8 90506 ZH506 M14 30 ZH90507 72 42.9 17.5 167 127 95
140 19 60 17 21
2.4 90507 ZH507 M14 35 ZH90508 80 49.2 19 184 137 100 149 19 70 17 25 2.4 90508 ZH508 M14 40 ZH90509 85 49.2 19 190 146 105 157 20 70 17 25
3.7 90509 ZH509 M14 45 ZH90510
90 51.6
19
206 159 110 165 22 70 20 25
4.1
90510
ZH510
M16
50
ZA90500(UCPA200)型 带窄立式座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带座轴承重量
配用轴承 代号
配用轴承 座代号
螺栓 尺寸 配合 轴径
D
B
S
L J
H H1
H 2
H 3
A dN
Kg
ZA90503 40 27.4 11.5 76 52 30.2 62 11 12 40 M10 0.6 90503 ZA503
M10 17 ZA90504 47 31 12.7 76 52 30.2 62 11 12 40 M10 0.6 90504 ZA504 M10 20
ZA90505 52 34.1 14.3 84 56 36.5 72 12 15 45 M10 0.8 90505 ZA505 M10 25
ZA90506 62 38.1 15.9 94 66 42.9 84 12 18 50 M12 1.2 90506 ZA506 M12 30
ZA90507 72 42.9 17.5 110 80 47.6 95 13 20 55 M12 1.7 90507 ZA507 M12 35
ZA90508 80 49.2 19 116 84 49.2 100 13 20 58 M12
2 90508 ZA508 M12
40
ZA90509 85 49.2 19 120 90 54.2 108 13 22 60 M1
2
2.2 90509 ZA509
M1
2
45
ZA90510 90 51.6 19 130 94 57.2 116 14 25 64 M1
6
2.9 90510 ZA510
M1
6
50
F90500型(UCFU200) 带方形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸带座轴承重量配用轴
承代号
配用轴承
座代号
螺栓
尺寸
配合
轴径D B S L J A A1 A2 N Kg
F90503 UCFU203 40 27.4 11.5 76 54 27 11 17 12 0.6 90503 F503 M10 17 F90504 UCFU204 47 31 12.7 86 63.5 30 11 19 12 0.7 90504 UC204 F504 FU204 M10 20 F90505 UCFU205 52 34.1 14.3 95 70 30 13 19 12 0.9 90505 UC205 F505 FU205 M10 25 F90506 UCFU206 62 38.1 15.9 108 82.5 33 13 20 12 1.1 90506 UC206 F506 FU206 M10 30 F90507 UCFU207 72 42.9 17.5 117 92 36 15 21 14 1.5 90507 UC207 F507 FU207 M12 35 F90508 UCFU208 80 49.2 19 130 101.5 39 15 24 16 1.9 90508 UC208 F508 FU208 M14 40 F90509 UCFU209 85 49.2 19 137 105 40 16 24 16 2.3 90509 UC209 F509 FU209 M14 45 F90510 UCFU210 90 51.6 19 143 111 46 16 28 19 2.7 90510 UC210 F510 FU210 M16\M14 50 F90511 UCFU211 100 55.6 22.2 162 130 49 18 31 19 3.9 90511 UC211 F511 FU211 M16 55 F90512 UCFU212 110 65.1 25.4 175 143 53 18 34 19 4.7 90512 UC212 F512 FU212 M16 60 F90513 UCFU213 120 65.1 25.4 187 149.5 52 21 34 19 5.7 90513 UC213 F513 FU213 M16 65 F90514 UCFU214 125 74.6 30.2 193 152 54 22 35 19 6.1 90514 UC214 F514 FU214 M16 70 F90515 UCFU215 130 77.8 33.3 200 159 58 22 35 19 6.9 90515 UC215 F515 FU215 M16 75 F90516 UCFU216 140 82.6 33.3 208 165 58 22 35 23 8.1 90516 UC216 F516 FU216 M20 80 F90517 UCFU217 150 85.7 34.1 220 175 63 24 36 23 9.3 90517 UC217 F517 FU217 M20 85 F90518 UCFU218 160 96 39.7 235 187 68 24 42 23 11 90518 UC218 F518 FU218 M20 90
UCFU220 180 108 42 265 210 74 28 44 27 12 UC220 FU220 M22 F90600型(UCF300) 带方形座顶丝外球面球轴承
带座轴承型号
外形尺寸带座轴承重量配用轴
承代号
配用轴承
座代号
螺栓
尺寸
配合
轴径D B S L J A A1 A2 N Kg
F90605 UCF305 62 38 15 110 80 29 13 16 16 1.1 90605 UC305 F605 F305 M14 25 F90606 UCF306 72 43 17 125 95 32 15 18 16 1.6 90606 UC306 F606 F306 M14 30 F90607 UCF307 80 48 19 135 100 36 16 20 19 2 90607 UC307 F607 F307 M16 35 F90608 UCF308 90 52 19 150 112 40 17 23 19 2.7 90608 UC308 F608 F308 M16 40 F90609 UCF309 100 57 22 160 125 44 18 25 19 3.4 90609 UC309 F609 F309 M16 45 F90610 UCF310 110 61 22 175 132 48 19 28 23 4.5 90610 UC310 F610 F310 M20 50 F90611 UCF311 120 66 25 185 140 52 20 30 23 5.5 90611 UC311 F611 F311 M20 55 F90612 UCF312 130 71 26 195 150 56 22 33 23 6.5 90612 UC312 F612 F312 M20 60 F90613 UCF313 140 75 30 208 166 58 22 33 23 7.9 90613 UC313 F613 F313 M20 65 F90614 UCF314 150 78 33 226 178 61 25 36 25 9.5 90614 UC314 F614 F314 M22 70 F90615 UCF315 160 82 32 236 184 66 25 39 25 12 90615 UC315 F615 F315 M22 75 F90616 UCF316 170 86 34 250 196 68 27 38 31 14 90616 UC316 F616 F316 M27 80 F90617 UCF317 180 96 40 260 204 74 27 44 31 16 90617 UC317 F617 F317 M27 85 F90618 UCF318 190 96 40 280 216 76 30 44 35 19 90618 UC318 F618 F318 M30 90 F90619 UCF319 200 103 41 290 228 94 30 59 35 22 90619 UC319 F619 F319 M30 95 F90620 UCF320 215 108 42 310 242 94 32 59 38 26 90620 UC320 F620 F320 M33 100 F90621 UCF321 225 112 44 310 242 94 32 59 38 27 90621 UC321 F621 F321 M33 105 F90622 UCF322 240 117 46 340 266 96 35 60 41 38 90622 UC322 F622 F322 M36 110
F90624
UCF324 260 126 51 370 290 110 40 65 41 50 90624 UC324 F624 F324 M36 120 F90626 UCF326 280 135 54 410 320 115 45 65 41 66 90626 UC326 F626 F326 M36 130 F90628
UCF328 300 145 59 450 350 125 55 75 41
90
90628
UC328 F628 F328 M36
140
L90500型(UCFLU200) 带菱形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带座轴承重量 配用轴 承代号
配用轴承 座代号
螺栓 尺
寸 配合 轴
径
D
B
S
L
J
H A A1 A2 N
Kg
L90503
40 27.4 11.5 99 76.5 54 27 11 17 12 0.6 90503 L503 M10 17
L90504
UCFLU204
47 31 12.7 113 90 60 30 11 19 12 0.6 90504 UC204 L504 FLU204 M10 20
L90505
UCFLU205
52 34.1 14.3 125 99 68 30 13 19 12 0.7 90505 UC205 L505 FLU205 M10 25
L90506
UCFLU206
62 38.1 15.9 142 116.5 80 33 13 20 12 1 90506 UC206 L506 FLU206 M10 30
L90507
UCFLU207
72 42.9 17.5 156 130 90 36 15 21 14 1.3 90507 UC207 L507 FLU207 M12 35
L90508
UCFLU208
80 49.2 19 172 143.5 100 39 15 24 14 1.7 90508 UC208 L508 FLU208 M12 40
L90509
UCFLU209
85 49.2 19 180 148.5 108 40 16 24 16 2 90509 UC209 L509 FLU209 M14 45
L90510
UCFLU210
90 51.6 19 190 157 115 46 16 28 18 2.5 90510 UC210 L510 FLU210 M16 50
L90511
UCFLU211
100 55.6 22.2 217 184 130 49 18 31 18 3.4 90511 UC211
L511
FLU211
M16
55
L9051
2 UCFLU21
2
110 65.1 25.4 235 202 140 53 18 34 18 4.3 90512
UC21
2
L51
2
FLU21
2
M1
6
60
L9051
3 UCFLU21
3
120 65.1 25.4 248 210 155 59 22 38 20.5 5
UC21
3
FLU21
3
M1
8
65
L9051
4 UCFLU21
4
125 74.6 30.2 257 216 160 62 22 38 20.5 5.6
UC21
4
FLU21
4
M1
8
70
L9051
5 UCFLU21
5
130 77.8 33.3 266 225 165 65 22 41 20.5 6.2
UC21
5
FLU21
5
M1
8
75
L90600型(UCFL300) 带菱形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸带座轴承重量配用轴
承代号
配用轴承
座代号
螺栓
尺寸
配合
轴径D B S L J H A A1 A2 N Kg
L90605 UCFL305 62 38 15 150 113 80 29 13 16 19 1.1 90605 UC305 L605 FL305 M16 25 L90606 UCFL306 72 43 17 180 134 90 32 15 18 23 1.5 90606 UC306 L606 FL306 M20 30 L90607 UCFL307 80 48 19 185 141 100 36 16 20 23 1.9 90607 UC307 L607 FL307 M20 35 L90608 UCFL308 90 52 19 200 158 112 40 17 23 23 2.5 90608 UC308 L608 FL308 M20 40 L90609 UCFL309 100 57 22 230 177 125 44 18 25 25 3.4 90609 UC309 L609 FL309 M22 45 L90610 UCFL310 110 61 22 240 187 140 48 19 28 25 4.4 90610 UC310 L610 FL310 M22 50 L90611 UCFL311 120 66 25 250 198 150 52 20 30 25 5.1 90611 UC311 L611 FL311 M22 55 L90612 UCFL312 130 71 26 270 212 160 56 22 33 31 6.1 90612 UC312 L612 FL312 M27 60 L90613 UCFL313 140 75 30 295 240 175 58 25 33 31 7.8 90613 UC313 L613 FL313 M27 65 L90614 UCFL314 150 78 33 315 250 185 61 28 36 35 9 90614 UC314 L614 FL314 M30 70 L90615 UCFL315 160 82 32 320 260 195 66 30 39 35 10 90615 UC315 L615 FL315 M30 75 L90616 UCFL316 170 86 34 355 285 210 68 32 38 38 13 90616 UC316 L616 FL316 M33 80 L90617 UCFL317 180 96 40 370 300 220 74 32 44 38 15 90617 UC317 L617 FL317 M33 85 L90618 UCFL318 190 96 40 385 315 235 76 36 44 38 18 90618 UC318 L618 FL318 M33 90
L90619
UCFL319 200 103 41 405 330 250 94 40 59 41 22 90619 UC319 L619 FL319 M36
95
L90620 UCFL320 215 108 42 440 360 270 94 40 59 44 27 90620 UC320 L620 FL320 M39 100 L90621 UCFL321 225 112 44 440 360 270 94 40 59 44 27 90621 UC321 L621 FL321 M39 105 L90622 UCFL322 240 117 46 470 390 300 96 42 60 44 33 90622 UC322 L622 FL322 M39 110 L90624 UCFL324 260 126 51 520 430 330 110 48 65 47 48 90624 UC324 L624 FL324 M42 120 L90626 UCFL326 280 135 54 550 460 360 115 50 65 47 58 90626 UC326 L626 FL326 M42 130 L90628 UCFL328 300 145 59 600 500 400 125 60 75 51
81
90628 UC328 L628 FL328 M45 140
LA90500(UCFA200)型 带可调菱形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带座
轴承重量
配用轴承代号
配用轴承座代号
螺栓尺寸
配合轴径
D
B
S
L
J
H H1
H 2
A A1 A2 N N1
Kg LA90500 40 27.4 11.5 102 78 60 54 40 25.5 12 15 10 10 0.7 90503 LA503 M8 LA90504 47 31 12.7 102 78 60 54 40 25.5 12 15 10 10 0.6 90504 LA504 M8 20 LA90505 52 34.1 14.3 125 98 68 65 51 27 14 16 12 13 0.8 90505 LA505 M10 25 LA90506 62 38.1 15.9 144 117 80 72 58 31 14 18 12 13 1.2 90506 LA506 M10 30 LA90507 72 42.9 17.5 161 130 90 82 66 34 16 19 15 15 1.5 90507 LA507 M12 35 LA90508 80 49.2 19 175 144 100 87 71 36 16 21 15 15 1.8 90508 LA508 M12 40 LA90509 85 49.2 19 181 148 108 90 72 38 18 22 15 15 2.2 90509 LA509 M12 45 LA90510 90 51.6 19 190 157 115 94 76 40 18 22 15 15 2.6 90510 LA510 M12 50 LA90511 100 55.6 22.2 219 184 130 104 86 43 20 25 16 17
3.6
90511
LA511
M14
55
LA90500(UCFA200)型带可调菱形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带座
轴承
重量
配用轴
承代号
配用轴承
座代号
螺栓
尺寸
配
合
轴
径D B S L J H H1
H
2
A A1 A2 N N1 Kg
LA90500 40 27.4 11.5 102 78 60 54 40 25.5 12 15 10 10 0.7 90503 LA503 M8
LA90504 47 31 12.7 102 78 60 54 40 25.5 12 15 10 10 0.6 90504 LA504 M8 20 LA90505 52 34.1 14.3 125 98 68 65 51 27 14 16 12 13 0.8 90505 LA505 M10 25 LA90506 62 38.1 15.9 144 117 80 72 58 31 14 18 12 13 1.2 90506 LA506 M10 30 LA90507 72 42.9 17.5 161 130 90 82 66 34 16 19 15 15 1.5 90507 LA507 M12 35 LA90508 80 49.2 19 175 144 100 87 71 36 16 21 15 15 1.8 90508 LA508 M12 40 LA90509 85 49.2 19 181 148 108 90 72 38 18 22 15 15 2.2 90509 LA509 M12 45 LA90510 90 51.6 19 190 157 115 94 76 40 18 22 15 15 2.6 90510 LA510 M12 50 LA90511 100 55.6 22.2 219 184 130 104 86 43 20 25 16 17 3.6 90511 LA511 M14 55
TY90500型(UCFC200) 带凸台圆形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带
座
轴
承
重
量
配用轴承代
号
配用轴承座代
号
螺
栓
尺
寸
配
合
轴
径D B S D1 D2 J P A A1 A2 A3 N
K
g
TY9050
3 40 27.
4 11.
5 58 97 53 75 19 4 9
6 12 0.5 90503
TY50
3
M1
17
TY9050
4 UCFC20
4
47 31 12.7 62 100 55.1 78 20.5 5 10 7 12 0.7 90504
UC20
4
TY50
4
FC20
4
M1
20
TY9050
5 UCFC20
5
52 34.1 14.3 70 115 63.5 90 21 6 10 7 12 1 90505
UC20
5
TY50
5
FC20
5
M1
25
TY9050
6 UCFC20
6
62 38.1 15.9 80 125 70.7 100 23 8 10 8 12 1.3 90506
UC20
6
TY50
6
FC20
6
M1
30
TY9050
7 UCFC20
7
72 42.9 17.5 90 135 77.8 110 26 8 11 9 14 1.6 90507
UC20
7
TY50
7
FC20
7
M1
2
35
TY9050
8 UCFC20
8
80 49.2 19 100 145 84.8 120 26 10 11 9 14 2.1 90508
UC20
8
TY50
8
FC20
8
M1
2
40
TY9050
9 UCFC20
9
85 49.2 19 105 160 93.3 132 26 12 10 14 16 2.7 90509
UC20
9
TY50
9
FC20
9
M1
4
45
TY9051
0 UCFC21
90 51.6 19 110 165 97.6 138 28 12 10 14 16 3.1 90510
UC21
TY51
FC21
M1
4
50
TY9051
1 UCFC21
1
100 55.6 22.2 125 185 106.1 150 31 12 13 15 19 4.2 90511
UC21
1
TY51
1
FC21
1
M1
6
55
TY9051
2 UCFC21
2
110 65.1 25.4 135 195 113.1 160 36 12 17 15 19 5.3 90512
UC21
2
TY51
2
FC21
2
M1
6
60
TY9051
3 UCFC21
3
120 65.1 25.4 145 205 120.2 170 36 14 16 15 19 6 90513
UC21
3
TY51
3
FC21
3
M1
6
65
TY9051
4 UCFC21
4
125 74.6 30.2 150 215 125.1 177 40 14 17 18 19 7 90514
UC21
4
TY51
4
FC21
4
M1
6
70
TY9051
5 UCFC21
5
130 77.8 33.3 160 220 130.1 184 40 16 18 18 19 7.8 90515
UC21
5
TY51
5
FC21
5
M1
6
75
TY9051
6 UCFC21
6
140 82.6 33.3 170 240 141.4 200 42 16 18 18 23 9.3 90516
UC21
6
TY51
6
FC21
6
M2
80
TY9051
7 UCFC21
7
150 85.7 34.1 180 250 147.1 208 45 18 18 20 23 11 90517
UC21
7
TY51
7
FC21
7
M2
85
TY9051
8 UCFC21
8
160 96 39.7 190 265 155.5 220 50 18 22 20 23 13 90518
UC21
8
TY51
8
FC21
8
M2
90
K90500型(UCK200) 带滑块座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带座轴承重
量配用轴承代
号
配用轴承座代
号
配合轴
径
D B S L L1
L
2
H H1 A A1 A2 N N1 N2 Kg
K9050
3 UCT20
3
47 31 12.7 94 61 10 89 76 32 12 21 19 16 32 0.8 90503
UC20
3
K503 T203 17
K9050
4 UCT20
4
47 31 12.7 94 61 10 89 76 32 12 21 19 16 32 0.8 90504
UC20
4
K504 T204 20
K9050
5 UCT20
5
52 34.1 14.3 97 62 10 89 76 32 12 24 19 16 32 0.9 90505
UC20
5
K505 T205 25
K9050
6 UCT20
6
62 38.1 15.9 113 70 10 102 89 32 12 28 22 16 37 1.3 90506
UC20
6
K506 T206 30
K9050
7 UCT20
7
72 42.9 17.5 129 78 13 102 89 37 12 30 22 16 37 1.7 90507
UC20
7
K507 T207 35
K9050
8 UCT20
8
80 49.2 19 144 88 16 114 102 49 16 33 29 19 49 2.3 90508
UC20
8
K508 T208 40
K9050
9 UCT20
9
85 49.2 19 144 87 16 117 102 49 16 35 29 19 49 2.4 90509
UC20
9
K509 T209 45
K9051
0 UCT21
90 51.6 19 149 90 16 117 102 49 16 37 29 19 49 2.5 90510
UC21
K510 T210 50
K9051
1 UCT21
1
100 55.6 22.2 171 106 19 146 130 64 22 38 35 25 64 3.8 90511
UC21
1
K511 T211 55
K9051
2 UCT21
2
110 65.1 25.4 194 119 19 146 130 64 22 42 35 32 64 4.7 90512
UC21
2
K512 T212 60 UCT21
3
120 65.1 25.4 224 137 21 167 151 70 26 44 41 32 70 7
UC21
3
T213 65 UCT21
4
125 74.6 30.2 224 137 21 167 151 70 26 46 41 32 70 7.3
UC21
4
T214 70 UCT21
5
130 77.8 33.3 232 140 21 167 151 70 26 48 41 32 70 7.7
UC21
5
T215 75 UCT21
6
140 82.6 33.3 235 140 21 184 165 70 26 51 41 32 70 8.4
UC21
6
T216 80 UCT21
7
150 85.7 34.1 260 162 29 198 173 73 30 54 48 38 73 11
UC21
7
T217 85
K90600型(UCT300) 带滑块座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸
带座轴承重
量配用轴承代
号
配用轴承座代
号
配合轴
径
D B S L L1
L
2
H H1 A A1 A2 N N1 N2 Kg
K9060
5 UCT30
5
62 38 15 122 76 12 89 80 36 12 26 26 16 36 1.4 90605
UC30
5
K605 T305 25
K9060UCT3072 43 17 137 85 14 100 90 41 16 28 28 18 41 1.8 90606 UC30K606 T306 30
6 6 6
K9060
7 UCT30
7
80 48 19 150 94 15 111 100 45 16 32 30 20 45 2.4 90607
UC30
7
K607 T307 35
K9060
8 UCT30
8
90 52 19 162 100 17 124 112 50 18 34 32 22 50 3 90608
UC30
8
K608 T308 40
K9060
9 UCT30
9
100 57 22 178 110 18 138 125 55 18 38 34 24 55 4 90609
UC30
9
K609 T309 45
K9061
0 UCT31
110 61 22 191 117 20 151 140 61 20 40 37 27 61 5 90610
UC31
K610 T310 50
K9061
1 UCT31
1
120 66 25 207 127 21 163 150 66 22 44 39 29 66 6.4 90611
UC31
1
K611 T311 55
K9061
2 UCT31
2
130 71 26 220 135 23 178 160 71 22 46 41 31 71 7.6 90612
UC31
2
K612 T312 60
K9061
3 UCT31
3
140 75 30 238 146 25 190 170 80 26 50 43 32 70 9.7 90613
UC31
3
K613 T313 65
K9061
4 UCT31
4
150 78 33 252 155 25 202 180 90 26 52 46 36 85 11 90614
UC31
4
K614 T314 70
K9061
5 UCT31
5
160 82 32 262 160 25 216 192 90 26 55 46 36 85 14 90615
UC31
5
K615 T315 75
K9061
6 UCT31
6
170 86 34 282 174 28 230 204 102 30 60 53 42 98 16 90616
UC31
6
K616 T316 80
K9061
7 UCT31
7
180 96 40 298 183 30 240 214 102 32 64 53 42 98 20 90617
UC31
7
K617 T317 85
K9061
8 UCT31
8
190 96 40 312 192 30 255 228 110 32 66 57 46 106 22 90618
UC31
8
K618 T318 90
K9061
9 UCT31
9
200 103 41 322 197 31 270 240 110 35 72 57 46 106 25 90619
UC31
9
K619 T319 95
K9062
0 UCT32
215 108 42 345 210 32 290 260 120 35 75 59 48 115 32 90620
UC32
K620 T320 100
K9062
1 UCT32
1
225 112 44 345 210 32 290 260 120 35 75 59 48 115 32 90621
UC32
1
K621 T321 105
K9062
2 UCT32
2
240 117 46 385 235 38 320 285 130 38 80 65 52 125 40 90622
UC32
2
K622 T322 110
K9062
4 UCT32
4
260 126 51 432 267 42 355 320 140 45 90 70 60 140 55 90624
UC32
4
K624 T324 120
K9062
6 UCT32
6
280 135 54 465 285 45 385 350 150 50 100 75 65 150 69 90626
UC32
6
K626 T326 130
K9062
8 UCT32
8
300 145 59 515 315 50 415 380 155 50 100 80 70 160 84 90628
UC32
8
K628 T328 140
CL90500型(SAPFL200) 带冲压菱形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸带座轴承重量配用轴
承代号
配用轴承
座代号
螺栓
尺寸
配合
轴径D B S L J H A A1 N Kg
CL90503 40 28.6 6.5 80 63.5 59 15 4 7.1 0.22 90503 CL203 M6 17 CL90504 47 31 7.5 90 71.5 66 17 4 9 0.22 90504 CL204 M8 20 CL90505 52 31 7.5 95 76 71 17 4 9 0.28 90505 CL205 M8 25 CL90506 62 35.7 9.0 112 90.5 84 19 5 11 0.48 90506 CL206 M10 30 CL90507 72 38.9 9.5 122 100 94 21 5 11 0.59 90507 CL207 M10 35
H90500型(UCC200) 带环形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸带座轴承重量
配用轴承代号配用轴承座代号配合轴径D B S D1 A A1 r Kg
Y90503 UCWC203 40 27.4 11.5 67 20 10 1.1 0.5 90503 Y503 17 Y90504 UCC204 47 31 12.7 72 20 10 1.1 0.5 90504 UC204 Y504 C204 20 Y90505 UCC205 52 34.1 14.3 80 22 11 1.1 0.7 90505 UC205 Y505 C205 25 Y90506 UCC206 62 38.1 15.9 85 27 13.5 1.1 0.9 90506 UC206 Y506 C206 30 Y90507 UCC207 72 42.9 17.5 90 28 14 1.1 1 90507 UC207 Y507 C207 35 Y90508 UCC208 80 49.2 19 100 30 15 1.5 1.3 90508 UC208 Y508 C208 40 Y90509 UCC209 85 49.2 19 110 31 15.5 1.5 1.6 90509 UC209 Y509 C209 45 Y90510 UCC210 90 51.6 19 120 33 16.5 1.5 2 90510 UC210 Y510 C210 50 Y90511 UCC211 100 55.6 22.2 125 35 17.5 1.5 2.2 90511 UC211 Y511 C211 55 Y90512 UCC212 110 65.1 25.5 130 38 19 1.5 2.6 90512 UC212 Y512 C212 60 Y90513 UCC213 120 65.1 25.5 140 40 20 2 3.1 90513 UC213 Y513 C213 65
H90600型(UCC300) 带环形座顶丝外球面球轴承参数表
带座轴承型号
外形尺寸带座轴承重量
配用轴承代号配用轴承座代号配合轴径D B S D1 A A1 r Kg
Y90605 UCC305 62 38 15 90 26 13 1.5 1.1 90605 UC305 Y605 C305 25 Y90606 UCC306 72 43 17 100 28 14 1.5 1.4 90606 UC306 Y606 C306 30 Y90607 UCC307 80 48 19 110 32 16 2 1.8 90607 UC307 Y607 C307 35 Y90608 UCC308 90 52 19 120 34 17 2 2.2 90608 UC308 Y608 C308 40 Y90609 UCC309 100 57 22 130 38 19 2.1 2.7 90609 UC309 Y609 C309 45 Y90610 UCC310 110 61 22 140 40 20 2.1 3.3 90610 UC310 Y610 C310 50 Y90611 UCC311 120 66 25 150 44 22 2.1 3.9 90611 UC311 Y611 C311 55 Y90612 UCC312 130 71 26 160 46 23 2.1 4.8 90612 UC312 Y612 C312 60 Y90613 UCC313 140 75 30 170 50 25 2.1 5.8 90613 UC313 Y613 C313 65 Y90614 UCC314 150 78 33 180 52 26 3 6.6 90614 UC314 Y614 C314 70 Y90615 UCC315 160 82 32 190 55 27.5 3 7.8 90615 UC315 Y615 C315 75 Y90616 UCC316 170 86 34 200 60 30 3 9 90616 UC316 Y616 C316 80 Y90617 UCC317 180 96 40 215 64 32 3 11 90617 UC317 Y617 C317 85 Y90618 UCC318 190 96 40 225 66 33 3 12 90618 UC318 Y618 C318 90 Y90619 UCC319 200 103 41 240 72 36 3 15 90619 UC319 Y619 C319 95 Y90620 UCC320 215 108 42 260 75 37.5 3 19 90620 UC320 Y620 C320 100 Y90621 UCC321 225 112 44 260 75 37.5 3 19 90621 UC321 Y621 C321 105 Y90622 UCC322 240 117 46 300 80 40 4 28 90622 UC322 Y622 C322 110 Y90624 UCC324 260 126 51 320 90 45 4 35 90624 UC324 Y624 C324 120 Y90626 UCC326 280 135 54 340 100 50 4 42 90626 UC326 Y626 C326 130 Y90628 UCC328 300 145 59 360 100 50 4 49 90628 UC328 Y628 C328 140
带座轴承参数表
Z90500型(UCP2００) 带立式座顶丝外球面球轴承参数表 带座轴承型号 外形尺寸 带座轴承 重量配用轴承 代号 配用轴承座 代号 螺栓 尺寸 配合轴 径 D B S L J H H1 H 2 A N N1 Kg Z90501 UCWP20 1 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90501 UC201 M10 17 Z90502 UCWP20 2 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90502 UC202 M10 17 Z90503 UCWP20 3 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90503 UC203 M10 17 Z90504 UCP204 47 31 12.7 127 95 33.3 65 14 38 13 19 0.7 90504 UC204 M10 20 Z90505 UCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 0.8 90505 UC205 M10 25 Z90506 UCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 1.3 90506 UC206 M14 30 Z90507 UCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 1.6 90507 UC207 M14 35 Z90508 UCP208 80 49.2 19 184 137 49.2 100 18 54 17 23 1.9 90508 UC208 M14 40 Z90509 UCP209 85 49.2 19 190 146 54 106 20 54 17 23 2.2 90509 UC209 M14 45 Z90510 UCP210 90 51.6 19 206 159 57.2 114 21 60 20 26 2.6 90510 UC210 M16 50 Z90511 UCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 3.3 90511 UC211 M16 55 Z90512 UCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 26 4.6 90512 UC212 M16 60 Z90513 UCP213 120 65.1 25.4 265 203 76.2 151 27 70 25 31 5.9 90513 UC213 M20 65 Z90514 UCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 6.6 90514 UC214 M20 70 Z90515 UCP215 130 77.8 33.3 275 217 82.6 163 28 74 25 31 7.4 90515 UC215 M20 75 Z90516 UCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 9 90516 UC216 M20 80 Z90517 UCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 31 11 90517 UC217 M20 85 Z90518 UCP218 160 96 39.7 327 262 101.6 200 33 88 27 33 13 90518 UC218 M22 90
产品说明: Unit No. Dimensions mm Bearing No.Housing No. Weight (kg) d a e i g I s z t B n UCFL20112 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC201 FL2040.45 UCFL20215 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC202 FL2040.44 UCFL203 17 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC203FL2040.43 UCFL204 20 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC204 FL2040.41 UCFL205 25 130 99 16 13 27 16 35.7 40 34.1 14.3 UC205 FL2050.58 UCFL206 30 148 117 18 13 31 16 40.2 44.5 38.1 15.9 UC206 FL2060.86 UCFL207 35161 130 19 14 34 16 44.4 48.5 42.9 17.5 UC207 FL207 1.08 UCFL208 40 175 144 21 14 36 16 51.2 55.5 49.2 19 UC208 FL208 1.44
UCFL209 45 188 148 22 15 38 19 52.2 56.5 49.2 19 UC2059 FL209 1.74 UCFL210 50 197 157 22 15 40 19 54.6 59.5 51.6 19 UC210 FL210 2.10 UCFL211 55 224 184 25 18 43 19 58.4 63 55.6 22.2 UC211 FL211 2.91 UCFL212 60 250 202 29 18 48 23 68.7 73.5 65.1 25.4 UC212 FL212 3.74 UCFL213 65 258 210 30 22 50 23 69.7 74.5 65.1 25.4 UC213 FL213 4.57 UCFL214 70 265 216 31 22 54 23 75.4 74.6 30.2 UC214 FL214 5.11 UCFL215 75 275 225 34 22 56 23 78.5 77.8 33.3 UC215 FL215 5.37 UCFL216 80 290 233 34 22 58 25 83.3 82.6 33.3 UC216 FL2167.20 UCFL217 85 305 248 36 24 63 25 87.6 85.7 34.1 UC217FL2178.61 UCFL21890 320 265 40 24 68 25 96.3 96 39.7 UC218FL21810.51 产品说明: Unit No.Dimensions mm Bolt Size Bearing No.Housing No. Weight
U C P2００带立式座顶丝外球面球轴承参数表 带座轴承型号 外形尺寸 带座轴承 重量配用轴承 代号 配用轴承座 代号 螺栓 尺寸 配合轴 径D B S L J H H1 H2 A N N1 Kg Z90501 UCWP201 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90501 UC201 M10 17 Z90502 UCWP202 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90502 UC202 M10 17 Z90503 UCWP203 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90503 UC203 M10 17 Z90504 UCP204 47 31 12.7 127 95 33.3 65 14 38 13 19 0.7 90504 UC204 M10 20 Z90505 UCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 0.8 90505 UC205 M10 25 Z90506 UCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 1.3 90506 UC206 M14 30 Z90507 UCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 1.6 90507 UC207 M14 35 Z90508 UCP208 80 49.2 19 184 137 49.2 100 18 54 17 23 1.9 90508 UC208 M14 40 Z90509 UCP209 85 49.2 19 190 146 54 106 20 54 17 23 2.2 90509 UC209 M14 45 Z90510 UCP210 90 51.6 19 206 159 57.2 114 21 60 20 26 2.6 90510 UC210 M16 50 Z90511 UCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 3.3 90511 UC211 M16 55 Z90512 UCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 26 4.6 90512 UC212 M16 60
UCP2００带立式座顶丝外球面球轴承参数表 带座轴承型号 外形尺寸 带座轴承 重量 配用轴承 代号 配用轴承座 代号 螺栓 尺寸 配合轴 径D B S L J H H1 H2 A N N1 Kg Z90501 UCWP201 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90501 UC201 M10 17 Z90502 UCWP202 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90502 UC202 M10 17 Z90503 UCWP203 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90503 UC203 M10 17 Z90504 UCP204 47 31 12.7 127 95 33.3 65 14 38 13 19 0.7 90504 UC204 M10 20 Z90505 UCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 0.8 90505 UC205 M10 25 Z90506 UCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 1.3 90506 UC206 M14 30 Z90507 UCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 1.6 90507 UC207 M14 35 Z90508 UCP208 80 49.2 19 184 137 49.2 100 18 54 17 23 1.9 90508 UC208 M14 40 Z90509 UCP209 85 49.2 19 190 146 54 106 20 54 17 23 2.2 90509 UC209 M14 45 Z90510 UCP210 90 51.6 19 206 159 57.2 114 21 60 20 26 2.6 90510 UC210 M16 50 Z90511 UCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 3.3 90511 UC211 M16 55 Z90512 UCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 26 4.6 90512 UC212 M16 60 Z90513 UCP213 120 65.1 25.4 265 203 76.2 151 27 70 25 31 5.9 90513 UC213 M20 65 Z90514 UCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 6.6 90514 UC214 M20 70 Z90515 UCP215 130 77.8 33.3 275 217 82.6 163 28 74 25 31 7.4 90515 UC215 M20 75 Z90516 UCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 9 90516 UC216 M20 80 Z90517 UCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 31 11 90517 UC217 M20 85 Z90518 UCP218 160 96 39.7 327 262 101.6 200 33 88 27 33 13 90518 UC218 M22 90 UCP220 180 108 42 380 308 115 225 40 95 30 38 16 UC220 M24
Z90500型(UCP2００) 带立式座顶丝外球面球轴承参数表 带座轴承型号 外形尺寸 带座轴承 重量 配用轴承 代号 配用轴承座 代号 螺栓 尺寸 配合轴 径D B S L J H H1 H2 A N N1 Kg Z90501 UCWP201 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90501 UC201 M10 17 Z90502 UCWP202 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90502 UC202 M10 17 Z90503 UCWP203 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90503 UC203 M10 17 Z90504 UCP204 47 31 12.7 127 95 33.3 65 14 38 13 19 0.7 90504 UC204 M10 20 Z90505 UCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 0.8 90505 UC205 M10 25 Z90506 UCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 1.3 90506 UC206 M14 30 Z90507 UCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 1.6 90507 UC207 M14 35 Z90508 UCP208 80 49.2 19 184 137 49.2 100 18 54 17 23 1.9 90508 UC208 M14 40 Z90509 UCP209 85 49.2 19 190 146 54 106 20 54 17 23 2.2 90509 UC209 M14 45 Z90510 UCP210 90 51.6 19 206 159 57.2 114 21 60 20 26 2.6 90510 UC210 M16 50 Z90511 UCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 3.3 90511 UC211 M16 55 Z90512 UCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 26 4.6 90512 UC212 M16 60 Z90513 UCP213 120 65.1 25.4 265 203 76.2 151 27 70 25 31 5.9 90513 UC213 M20 65 Z90514 UCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 6.6 90514 UC214 M20 70 Z90515 UCP215 130 77.8 33.3 275 217 82.6 163 28 74 25 31 7.4 90515 UC215 M20 75 Z90516 UCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 9 90516 UC216 M20 80 Z90517 UCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 31 11 90517 UC217 M20 85 Z90518 UCP218 160 96 39.7 327 262 101.6 200 33 88 27 33 13 90518 UC218 M22 90 UCP220 180 108 42 380 308 115 225 40 95 30 38 16 UC220 M24
U C F210轴承尺寸参数 型号：UCF210 系列：带座外球面球轴承 d：50mm a：143mm e：111mm Z：54.6mm
i：22mm 重量：2.27kg UCF210轴承用途 UCF轴承可以用于：中空玻璃生产线,?工程及工程设计,?喷码机,?调味品加工设提交备,?换热器,?污水处理设备,?变频泵,?电动焊机,?家用缝纫机,?工作台,?分选筛,?电镀设备,?上光机,?橡胶成型机,?制丸机,?塑料压延机,?农机配件,?制粒干燥设备,?等等用途。 UCF210轴承图纸 NSK轴承后缀后置代号大全 1.材料记号： 轴承钢（SUJ2） SN24：陶瓷球。 RS?RX?RXH：超高速单列圆柱滚子轴承（ROBUST系列） 2.保持架记号： (多用于精密轴承)??TYN/TYA：滚动体引导聚酰胺树脂保持架极限=140 万连续使用温度极限=120度 TR：外圈引导苯酚树脂保持架联系使用温度极限=120度 TB：滚子引导 PPS树脂保持架
MB/MR：滚子引导铜合金保持架 TP：外圈引导 PEEK树脂保持架使用极限温度 240度 T85：聚酰胺树脂保持架 M：铜合金保持架 T：内圈引导苯酚树脂保持架 组合记号： SU：自由组合（单体） DU：自由组合（双列） DB：背对背组合 DF?：面对面组合 DT：并列组合 DBD?DFD?DTD?： 3列组合DBB??DFF??DBT??DTT： 4列组合 3.预紧记号： EL：微预压 L：轻预紧 M：中预紧 H?：重预紧CP：特殊预紧游隙CA：特殊轴向游隙油孔记号： E4：外圈带标准油槽，油孔。 ＮＳ７Ｓ是ＮＳＫ的油脂和油脂封入量的番号．ＮＳ７是油脂名ＮＳ。 hilube?grease，Ｓ是其封入量（封入的比例是３５％）.以上。 K--圆锥孔，锥度1：12。 K30--圆锥孔，锥度1：30。 E--套圈上有切口或油孔。 E4--外圈上带油槽，油孔。 N--外圈外径带止动槽。
Unit No. Dimensions mm Bearing No.Housing No. Weight (kg) d a e i g I s z t B n UCFL20112 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC201 FL2040.45 UCFL20215 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC202 FL2040.44 UCFL203 17 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC203FL2040.43 UCFL204 20 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC204 FL2040.41 UCFL205 25 130 99 16 13 27 16 35.7 40 34.1 14.3 UC205 FL2050.58 UCFL206 30 148 117 18 13 31 16 40.2 44.5 38.1 15.9 UC206 FL2060.86 UCFL207 35161 130 19 14 34 16 44.4 48.5 42.9 17.5 UC207 FL207 1.08 UCFL208 40 175 144 21 14 36 16 51.2 55.5 49.2 19 UC208 FL208 1.44
UCFL209 45 188 148 22 15 38 19 52.2 56.5 49.2 19 UC2059 FL209 1.74 UCFL210 50 197 157 22 15 40 19 54.6 59.5 51.6 19 UC210 FL210 2.10 UCFL211 55 224 184 25 18 43 19 58.4 63 55.6 22.2 UC211 FL211 2.91 UCFL212 60 250 202 29 18 48 23 68.7 73.5 65.1 25.4 UC212 FL212 3.74 UCFL213 65 258 210 30 22 50 23 69.7 74.5 65.1 25.4 UC213 FL213 4.57 UCFL214 70 265 216 31 22 54 23 75.4 74.6 30.2 UC214 FL214 5.11 UCFL215 75 275 225 34 22 56 23 78.5 77.8 33.3 UC215 FL215 5.37 UCFL216 80 290 233 34 22 58 25 83.3 82.6 33.3 UC216 FL2167.20 UCFL217 85 305 248 36 24 63 25 87.6 85.7 34.1 UC217FL2178.61 UCFL21890 320 265 40 24 68 25 96.3 96 39.7 UC218FL21810.51 产品说明:
带座轴承型号 外形尺寸 带座轴承 重量 配用轴承 代号 配用轴承座 代号 螺栓尺 寸 配合轴 径D B S L J H H1 H2 A N N1 Kg Z90501 UCWP201 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90501 UC201 M10 17 Z90502 UCWP202 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90502 UC202 M10 17 Z90503 UCWP203 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90503 UC203 M10 17 Z90504 UCP204 47 31 12.7 127 95 33.3 65 14 38 13 19 0.7 90504 UC204 M10 20 Z90505 UCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 0.8 90505 UC205 M10 25 Z90506 UCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 1.3 90506 UC206 M14 30 Z90507 UCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 1.6 90507 UC207 M14 35 Z90508 UCP208 80 49.2 19 184 137 49.2 100 18 54 17 23 1.9 90508 UC208 M14 40 Z90509 UCP209 85 49.2 19 190 146 54 106 20 54 17 23 2.2 90509 UC209 M14 45 Z90510 UCP210 90 51.6 19 206 159 57.2 114 21 60 20 26 2.6 90510 UC210 M16 50 Z90511 UCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 3.3 90511 UC211 M16 55 Z90512 UCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 26 4.6 90512 UC212 M16 60 Z90513 UCP213 120 65.1 25.4 265 203 76.2 151 27 70 25 31 5.9 90513 UC213 M20 65 Z90514 UCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 6.6 90514 UC214 M20 70 Z90515 UCP215 130 77.8 33.3 275 217 82.6 163 28 74 25 31 7.4 90515 UC215 M20 75 Z90516 UCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 9 90516 UC216 M20 80 Z90517 UCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 31 11 90517 UC217 M20 85 Z90518 UCP218 160 96 39.7 327 262 101.6 200 33 88 27 33 13 90518 UC218 M22 90 UCP220 180 108 42 380 308 115 225 40 95 30 38 16 UC220 M24
外球面轴承及轴承座轴承规格性能型号对照参 数表 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
带顶丝外球面轴承UC200系列轴承规格、性能、型号对照参数表 承型号Bearing No. 轴径 Shaft Dia外型尺寸Dimensions(mm)重量 Weight (kg) d mm D Bi Be n m G ds mm UC202154014M5× UC203174014M5× UC204204717M6× UC205255217M6× UC206306219M6× UC207357220M8× UC208408021M8× UC209458522M8× UC210509022M10× UC2115510025M10× UC2126011027M10× UC2136512029M10× UC2147012530M12× UC2157513030M12× UC2168014033M12× UC2178515035M12× UC2189016037M12× 带顶丝外球面轴承UC300系列轴承规格、性能、型号对照参数表 承型号Bearing No. 轴径 Shaft Dia外型尺寸Dimensions(mm)重量 Weight (kg) d mm D Bi Be n m G ds mm UC3052562382015236 M6×UC3063072432317266M8×UC3073580482519298M8×UC30840905227193310M10×UC309451005729223510M10×UC310501106132223912M12×UC311551206634254112M12×
带立式座顶丝外球面球轴承参数表 带座轴承型号 外形尺寸 带座轴承 重量 配用轴承 代号 配用轴承座 代号 螺栓 尺寸 配合轴 径 D B S L J H H1 H2 A N N1 Kg Z90501 UCWP201 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90501 UC201 M10 17 Z90502 UCWP202 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90502 UC202 M10 17 Z90503 UCWP203 40 27.4 11.5 125 96 30.2 57 14 36 13 19 0.6 90503 UC203 M10 17 Z90504 UCP204 47 31 12.7 127 95 33.3 65 14 38 13 19 0.7 90504 UC204 M10 20 Z90505 UCP205 52 34.1 14.3 140 105 36.5 71 15 38 13 19 0.8 90505 UC205 M10 25 Z90506 UCP206 62 38.1 15.9 165 121 42.9 83 17 48 17 23 1.3 90506 UC206 M14 30 Z90507 UCP207 72 42.9 17.5 167 127 47.6 93 18 48 17 23 1.6 90507 UC207 M14 35 Z90508 UCP208 80 49.2 19 184 137 49.2 100 18 54 17 23 1.9 90508 UC208 M14 40 Z90509 UCP209 85 49.2 19 190 146 54 106 20 54 17 23 2.2 90509 UC209 M14 45 Z90510 UCP210 90 51.6 19 206 159 57.2 114 21 60 20 26 2.6 90510 UC210 M16 50 Z90511 UCP211 100 55.6 22.2 219 171 63.5 126 23 60 20 26 3.3 90511 UC211 M16 55 Z90512 UCP212 110 65.1 25.4 241 184 69.8 138 25 70 20 26 4.6 90512 UC212 M16 60 Z90513 UCP213 120 6 5.1 25.4 265 203 7 6.2 151 27 70 25 31 5.9 90513 UC213 M20 65 Z90514 UCP214 125 74.6 30.2 266 210 79.4 157 27 72 25 31 6.6 90514 UC214 M20 70 Z90515 UCP215 130 7 7.8 33.3 275 217 82.6 163 28 74 25 31 7.4 90515 UC215 M20 75 Z90516 UCP216 140 82.6 33.3 292 232 88.9 175 30 78 25 31 9 90516 UC216 M20 80 Z90517 UCP217 150 85.7 34.1 310 247 95.2 187 32 83 25 31 11 90517 UC217 M20 85 瓯曲比侶 A
带座轴承型号 外形尺寸带座轴承重量配用轴 承代号 配用轴承 座代号 螺栓 尺寸 配合轴 径D B S L J H H1H2A N N1Kg Z90501UCWP2014027.411.51259630.257143613190.690501UC201M1017 Z90502UCWP2024027.411.51259630.257143613190.690502UC202M1017 Z90503UCWP2034027.411.51259630.257143613190.690503UC203M1017 Z90504UCP204473112.71279533.365143813190.790504UC204M1020 Z90505UCP2055234.114.314010536.571153813190.890505UC205M1025 Z90506UCP2066238.115.916512142.98317481723 1.390506UC206M1430 Z90507UCP2077242.917.516712747.69318481723 1.690507UC207M1435 Z90508UCP2088049.21918413749.210018541723 1.990508UC208M1440 Z90509UCP2098549.2191901465410620541723 2.290509UC209M1445 Z90510UCP2109051.61920615957.211421602026 2.690510UC210M1650 Z90511UCP21110055.622.221917163.512623602026 3.390511UC211M1655 Z90512UCP21211065.125.424118469.813825702026 4.690512UC212M1660 Z90513UCP21312065.125.426520376.215127702531 5.990513UC213M2065 Z90514UCP21412574.630.226621079.415727722531 6.690514UC214M2070 Z90515UCP21513077.833.327521782.6163287425317.490515UC215M2075 Z90516UCP21614082.633.329223288.917530782531990516UC216M2080 Z90517UCP21715085.734.131024795.2187328325311190517UC217M2085 Z90518UCP2181609639.7327262101.6200338827331390518UC218M2290
００带立式座顶丝外球面球轴承参数表UCP2 带座轴承外形尺寸配合轴螺栓配用轴承配用轴承座重量带座轴承型号代号径代号尺寸H L J D B H1 H2 A N N1 Kg S Z90501 UCWP201 57 30.2 14 36 13 90501 19 0.6 40 27.4 11.5 17 125 M10 96 UC201 Z90502 90502 0.6 UCWP202 40 27.4 11.5 30.2 17 M10 125 UC202 96 36 57 14 13 19 Z90503 17 M10 UC203 90503 0.6 UCWP203 40 27.4 11.5 125 57 30.2 14 36 13 19 96 Z90504 UCP204 47 20 31 M10 UC204 90504 0.7 65 14 38 13 19 12.7 33.3 127 95 52 Z90505 19 UCP205 34.1 14.3 25 M10 140 UC205 90505 0.8 105 13 71 15 36.5 38 62 83 17 38.1 Z90506 UCP206 42.9 15.9 30 48 M14 UC206 17 90506 1.3 23 165 121 72 47.6 42.9 Z90507 18 93 48 17 23 UCP207 17.5 35 M14 167 UC207 90507 127 1.6 80 49.2 UCP208 49.2 Z90508 19 M14 UC208 90508 1.9 23 100 18 54 17 184 137 40 190 90509 2.2 UC209 85 Z90509 UCP209 54 49.2 146 45 M14 19 17 20 106 54 23 206 50 UC210 2.6 90510 M16 UCP210 26 20 Z90510 57.2 19 90 51.6 159 60 114 21 Z90511 126 UCP211 100 M16 90511 3.3 UC211 55 55.6 20 63.5 60 26 22.2 219 171 23 Z90512 UCP212 110 26 20 60 UC212 90512 4.6 M16 65.1 25.4 241 69.8 184 70 25 138 Z90513 151 UCP213 120 65.1 25.4 265 65 M20 90513 5.9 UC213 203 31 76.2 25 27 70
带座轴承参数 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
UCP2００带立式座顶丝外球面球轴承参数表 带座轴承型号 外形尺寸 带座轴承 重量 配用轴承 代号 配用轴承座 代号 螺栓 尺寸 配合轴 径D B S L J H H1 H2 A N N1 Kg Z90501 UCWP201 40 125 96 57 14 36 13 19 90501 UC201 M10 17 Z90502 UCWP202 40 125 96 57 14 36 13 19 90502 UC202 M10 17 Z90503 UCWP203 40 125 96 57 14 36 13 19 90503 UC203 M10 17 Z90504 UCP204 47 31 127 95 65 14 38 13 19 90504 UC204 M10 20 Z90505 UCP205 52 140 105 71 15 38 13 19 90505 UC205 M10 25 Z90506 UCP206 62 165 121 83 17 48 17 23 90506 UC206 M14 30 Z90507 UCP207 72 167 127 93 18 48 17 23 90507 UC207 M14 35 Z90508 UCP208 80 19 184 137 100 18 54 17 23 90508 UC208 M14 40 Z90509 UCP209 85 19 190 146 54 106 20 54 17 23 90509 UC209 M14 45 Z90510 UCP210 90 19 206 159 114 21 60 20 26 90510 UC210 M16 50 Z90511 UCP211 100 219 171 126 23 60 20 26 90511 UC211 M16 55 Z90512 UCP212 110 241 184 138 25 70 20 26 90512 UC212 M16 60 Z90513 UCP213 120 265 203 151 27 70 25 31 90513 UC213 M20 65 Z90514 UCP214 125 266 210 157 27 72 25 31 90514 UC214 M20 70 Z90515 UCP215 130 275 217 163 28 74 25 31 90515 UC215 M20 75 Z90516 UCP216 140 292 232 175 30 78 25 31 9 90516 UC216 M20 80 Z90517 UCP217 150 310 247 187 32 83 25 31 11 90517 UC217 M20 85 Z90518 UCP218 160 96 327 262 200 33 88 27 33 13 90518 UC218 M22 90
For personal use only in study and research; not for commercial use 蚀 螈 羃 芃 蒈产品说明: 袆Unit No. 莃Dimensions mm 羄Bearing No. 蕿Housing No. 艿Weight (kg)
蒀d 蚀a 莇e 羇i 蚂g 衿I 羇s 莇z 蒃t 羁B 艿n UCFL20112 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC201 FL2040.45 UCFL20215 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC202 FL2040.44 UCFL203 17 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC203FL2040.43 UCFL204 20 113 90 15 11 25.5 12 33.3 37.5 31 12.7 UC204 FL2040.41 UCFL205 25 130 99 16 13 27 16 35.7 40 34.1 14.3 UC205 FL2050.58 UCFL206 30 148 117 18 13 31 16 40.2 44.5 38.1 15.9 UC206 FL2060.86 UCFL207 35161 130 19 14 34 16 44.4 48.5 42.9 17.5 UC207 FL207 1.08 UCFL208 40 175 144 21 14 36 16 51.2 55.5 49.2 19 UC208 FL208 1.44 UCFL209 45 188 148 22 15 38 19 52.2 56.5 49.2 19 UC2059 FL209 1.74 UCFL210 50 197 157 22 15 40 19 54.6 59.5 51.6 19 UC210 FL210 2.10 UCFL211 55 224 184 25 18 43 19 58.4 63 55.6 22.2 UC211 FL211 2.91 UCFL212 60 250 202 29 18 48 23 68.7 73.5 65.1 25.4 UC212 FL212 3.74 UCFL213 65 258 210 30 22 50 23 69.7 74.5 65.1 25.4 UC213 FL213 4.57 UCFL214 70 265 216 31 22 54 23 75.4 74.6 30.2 UC214 FL214 5.11 UCFL215 75 275 225 34 22 56 23 78.5 77.8 33.3 UC215 FL215 5.37 UCFL216 80 290 233 34 22 58 25 83.3 82.6 33.3 UC216 FL2167.20 UCFL217 85 305 248 36 24 63 25 87.6 85.7 34.1 UC217FL2178.61 UCFL21890 320 265 40 24 68 25 96.3 96 39.7 UC218FL21810.51
