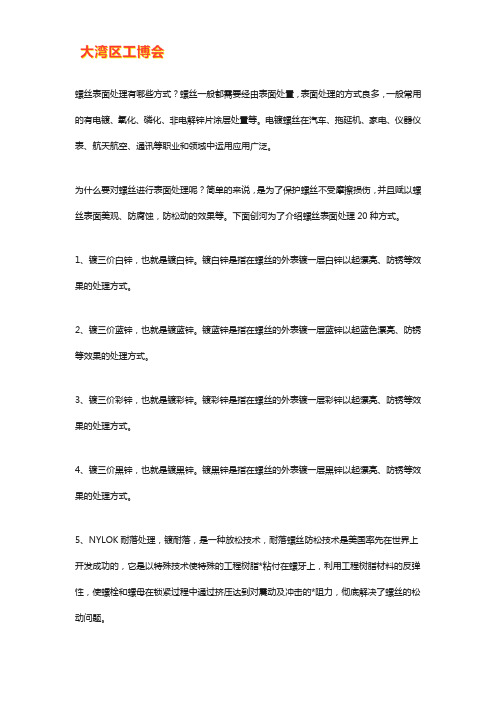

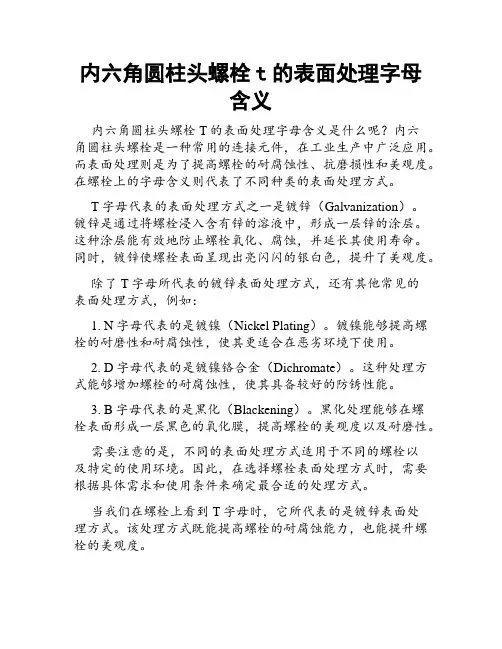

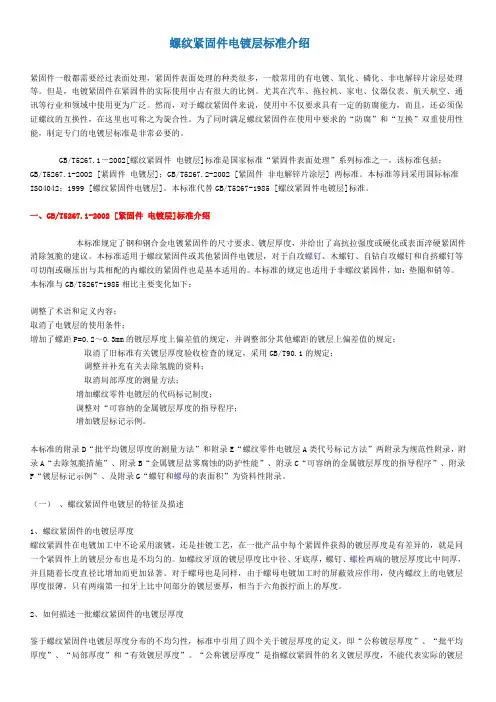

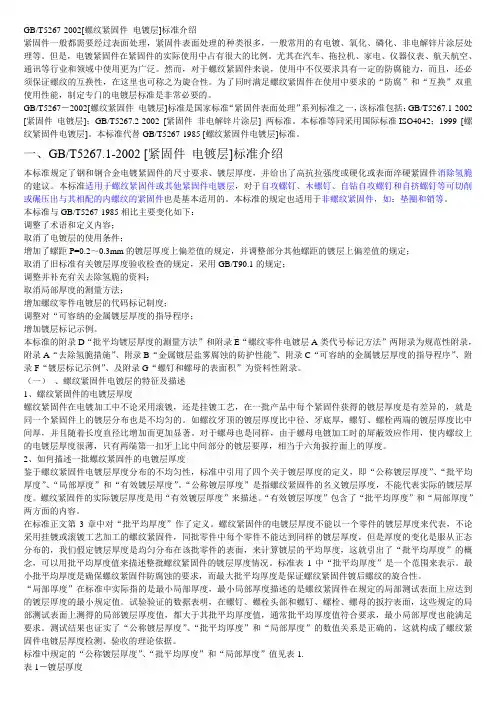

螺栓表面镀层处理
Ep-Fe/Zn 8/CM2：B
A - B/ C D / F ：G
※（例子）
? Ep-Fe/Zn8/CM2:B
电气电镀、铁素基材、镀锌8μm以上、有色铬酸盐处理、通常室外使用
? Ep-Al/Ni25t、Cr0.15mp/：A
电气电镀、铝合金基材、3层镀镍25μm以上、松孔镀铬0.15μm以上、腐蚀性强的室外使用
目次 ○、总则................................................................................................................................. １ 一、电镀镍检验标准............................................................................................................. １ 1.1 试样要求.................................................................................................................. １ 1.2 外观.......................................................................................................................... １ 1.3 镀层厚度.................................................................................................................. ２ 1.4 结合强度.................................................................................................................. ２ 1.5 耐蚀性...................................................................................................................... ２ 二、电镀锌检验标准............................................................................................................. ３ 2.1 试样要求.................................................................................................................. ３ 2.2 外观.......................................................................................................................... ３ 2.3 镀层厚度.................................................................................................................. ４ 2.4 结合强度.................................................................................................................. ４ 2.5 耐蚀性...................................................................................................................... ４ 2.6 白色钝化膜的存在性试验...................................................................................... ４ 三、装饰镀铬检验标准......................................................................................................... ５ 3.1试样要求................................................................................................................... ５ 3.2 外观.......................................................................................................................... ５ 3.3 镀层厚度.................................................................................................................. ５ 3.4 结合强度.................................................................................................................. ６ 3.5 耐蚀性...................................................................................................................... ６ 四、喷漆检验标准................................................................................................................. ７ 4.1 试片要求.................................................................................................................. ７ 4.2 颜色.......................................................................................................................... ７ 4.3 光泽.......................................................................................................................... ７ 4.4 外观.......................................................................................................................... ７ 4.5 漆层厚度.................................................................................................................. ８ 4.6 附着力...................................................................................................................... ８ 4.7 抗冲击性.................................................................................................................. ８ 4.8 耐溶剂（无水乙醇）性.......................................................................................... ８ 五、粉末喷涂检验标准......................................................................................................... ９ 5.1 试片要求.................................................................................................................. ９ 5.2 颜色.......................................................................................................................... ９ 5.3 光泽.......................................................................................................................... ９ 5.4 外观.......................................................................................................................... ９ 5.5 涂层厚度.................................................................................................................. ９ 5.6 附着力.................................................................................................................. １０ 5.7 抗冲击性.............................................................................................................. １０ 5.8 耐溶剂（无水乙醇）性...................................................................................... １０ 六、铝合金化学氧化检验标准......................................................................................... １１ 6.1 试片要求.............................................................................................................. １１ 6.2 外观...................................................................................................................... １１
钢铁表面主要表面处理标准 GB8923-88 中国国家标准 ISO8501-1：1988 国际标准化组织标准 SIS055900-1967 瑞典标准 SSPC-SP2，3，5，6，7和10 美国钢结构涂装协会表面处理标准 BS4232 英国标准 DIN55928 德国标准 JSRA SPSS 日本造船研究协会标准国标GB8923-88 对除锈等级描述： 喷射或抛射除锈以字母“Sa”表示。本标准订有四个除锈等级： Sa1 轻度的喷射或抛射除锈 钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮，铁锈和油漆涂层等附着物。Sa2 彻底的喷射或抛射除锈 钢材表面应无可见的油脂和污垢，并且氧化皮，铁锈和油漆涂层等附着物已基本清除，其残留物应该是附着牢固的。 Sa2.5 非常彻底的喷射或抛射除锈 钢材表面应无可见的油脂，污垢，氧化皮，铁锈和油漆涂层等附着物,任何残留的痕迹应仅是点状或条纹状的轻微色斑。 Sa3 钢材表面外观洁净的喷射或抛射除锈 钢材表面应无可见的油脂，污垢，氧化皮，铁锈和油漆涂层等附着物,该表面应显示均匀的金属色泽。 手工和动力工具除锈以字母“St”表示。本标准订有二个除锈等级： St2 彻底的手工和动力工具除锈 钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。 St3 非常彻底的手工和动力工具除锈 钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。除锈应比St2更为彻底，底材显露部分的表面应具有金属光泽。
我国的除锈标准与相当的国外除锈标准对照表： 注：SSPC中的Sp6比Sa2.5 略为严格，Sp2为人工钢丝刷除锈，Sp3为动力除锈。 表面粗糙度及其评定 喷砂、抛丸、手工和动力除锈，其目的除达到前述一定的表面清洁度外，还会对钢铁表面造成一定的微观不平整度，即表面粗糙度。对于涂漆前钢铁表面的粗糙度通常以一些主要的波峰和波谷间的高度值来表示。钢铁表面粗糙度对漆膜的附着力，防腐蚀性能和保护寿命有很大影响。钢铁表面合适的粗糙度有利于漆膜保护性能的提高，粗糙度太小，不利于漆膜的附着力的提高，粗糙度太大，如漆膜用量一定时，则会造成漆膜厚度分布的不均匀，特别是在波峰处的漆膜厚度不足而低于设计要求，引起早期的锈蚀，此外，粗糙度过大，还常在较深的波谷凹坑内截留住气泡，将成为漆膜起泡的根源。 对于常用涂料，合适的粗糙度范围以39—75um为宜。

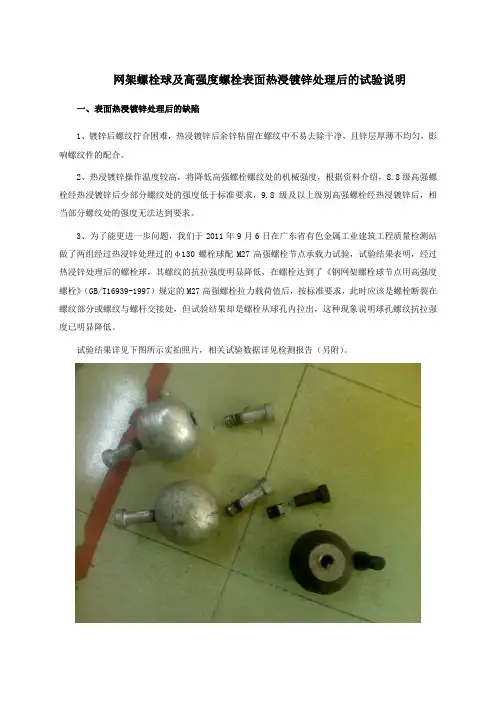

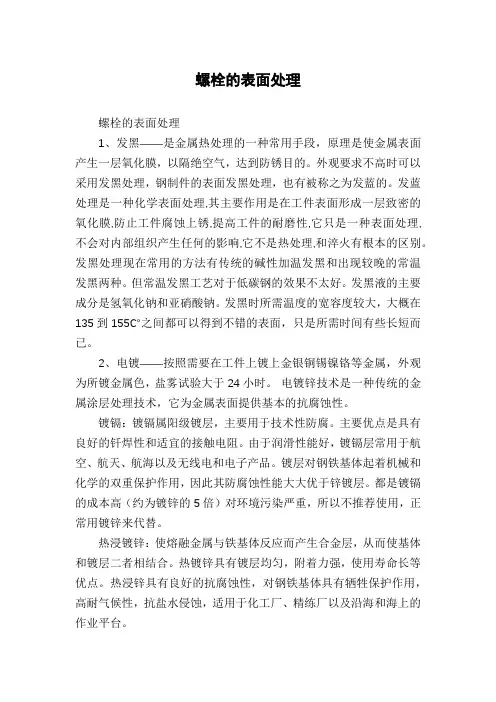

1、电镀锌 电镀锌是商业紧固件最常用的镀层。它比较便宜,外观也较好看,可以有黑色、军绿色。然而,它的防腐性能一般,其防腐性能是锌镀(涂)层中最低的。一般电镀锌中性盐雾试验在72小时之内,也有采用特殊封闭剂,使得中性盐雾试验达200小时以上,但价格贵,是一般镀锌的5~8倍。 电镀锌加工过程易产生氢脆,所以10.9级以上的螺栓一般不采用镀锌的处理.虽然镀后可以用烘箱去氢,但因钝化膜在60℃以上时将遭破坏,因此去氢必须在电镀后钝化前进行。如此可操作性差,加工成本高。在现实中,一般生产厂不会主动去氢,除非特定客户的强制要求。 电镀锌的紧固件扭矩—预紧力一致性较差,且不稳定,一般不用于于重要部位的连接。为了改善扭矩—预紧力一致性,也可采用镀后涂覆润滑物质的方法改善和提高扭矩—预紧力一致性。 2、磷化 磷化相对镀锌便宜,耐腐蚀性能比镀锌差。磷化后应涂油,其耐腐蚀性能的高低与所涂油的性能有很大的关系。例如,磷化后涂一般的防锈油,中性盐雾试验也只有10~20小时。涂高档的防锈油,则可达72~96小时。但其价格是一般磷化涂油的2~3倍。 固件磷化常用的两种,锌系磷化和锰系磷化。锌系磷化润滑性能比锰系磷化好,锰系磷化抗腐蚀性,耐磨性镀锌较好。它的使用温度可达华氏225度到400度(107~204℃)。 工业用紧固件很多用磷化涂油处理。因为它扭矩—预紧力一致性很好,装配时能保证达到设计所预期的紧固要求,所以在工业中使用较多。特别是一些重要零部件的连接。如,钢结构连接副,发动机的连杆螺栓、螺母,缸盖、主轴承、飞轮螺栓,车轮螺栓螺母等。 高强度螺栓采用磷化,还可以避免氢脆问题,所以在工业领域10.9级以上的螺栓一般采用磷化表面处理。 3、氧化(发黑) 发黑+涂油是工业紧固件很流行的镀层,因为它最便宜,并且在油耗尽之前看起来不错。由于发黑几乎无防锈能力,所以无油后它很快就会生锈。就是在有油状态下,其中性盐雾试验也只能达到3~5小时。 发黑的紧固件扭矩—预紧力一致性也很差。如需提高,可以在装配时在内处螺纹上涂抹油脂后再旋合。 4、电镀镉 镉镀层耐腐蚀性能很好,特别是在海洋性大气环境下的耐腐蚀性较其他表面处理好。电镀镉的加工过程中的废液处理费用大,成本高,其价格约是电镀锌的15~20倍。所以在一般行
文件编号5工艺代号0000 作者 第 1 页共19 页
金属表面处理检验规范 1适用范围 本规范适用于电镀、氧化、化学处理、喷塑、喷漆、喷砂、拉丝等金属表面处理的检验。 2术语和定义 2.1 A级表面：在使用过程中总能被客户看见的部分（如：面壳的正面和顶面，后壳的顶面，手柄， 透镜，按键及键盘正面，探头整个表面等）。 2.2 B级表面：在使用过程中常常被客户看见的部分（如：面壳的左右侧面，底壳或后壳的左右侧 面及背面等）。这些表面允许有轻微不良，但是不致引起挑剔客户不购买产品。 2.3 C级表面：在使用过程中很少被客户注意到的表面部分（如：面壳的底面，底壳或后壳的底面， 内部零件表面）。此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳。 2.4 金属表面：包括电镀、氧化、钝化等表现为金属质感的表面，非喷涂表面。 2.5 基材花斑：电抛光、电镀或氧化前因基体材料腐蚀、或者材料中的杂质、材料微孔等原因所造 成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。 2.6 抛光区：对基材上的腐蚀、划伤、焊接区、铆接区等部位进行机械打磨抛光后表现出的局部高 光泽、光亮区域。 2.7 浅划痕：镀(膜/塑/漆)层表面划伤，但未伤及底层（即底层未暴露）；对其它无镀(膜/塑/漆)层表 面则为：目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。数控冲床加工中机床台面对板材的摩擦产生的轻微痕迹属于此类划痕。 2.8 深划痕：镀(膜/塑/漆)层表面划伤，且已伤至底层（即底层已暴露出来）；对其它无镀(膜/塑/漆) 层表面则为：目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。 2.9 凹坑：由于基体材料缺陷，或在加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。 2.10 凹凸痕：因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平的现象，手摸时有不平 感觉。 2.11 烧伤：拉丝、电抛光、电镀处理时因操作不当、造成零件表面过热而留下的烧蚀痕迹。 2.12 水印：电镀、氧化或电抛光后因清洗水未及时干燥或干燥不彻底所形成的斑纹、印迹。 2.13 露白：镀锌钝化膜因磨擦而被去除、露出新层，或因缝隙截留溶液导致的无钝化膜现象，呈 现为区别于周围颜色的白色。 2.14 修补：因膜层损伤而用涂料所作的局部遮盖。 2.15 色点：由材料、模具、环境或设备中的灰尘或夹杂物等影响，在表面处理层中形成不同色的 斑点。 2.16 颗粒：因材料夹杂物或外来物（如焊渣）的影响而在表面形成的、颜色与正常表面一致的凸 起现象。 2.17 挂具印：指电镀、电抛光、氧化、喷涂等表面处理生产过程中，因装挂用辅助工具的遮挡而 使其与零件相接触的部位产生局部无表面处理层的现象。
u型螺栓表面处理工艺解析(一)镀锌的意义及作用 固伦特u型螺栓作为最常用的紧固件之一，因为其作用的重要性，需要在其使用过程中进行长期的维护保养。而维护保养的最重要的方式之一就是对u型螺栓作防氧化处理。也就是平常我们所说的防锈处理。最行之有效的一种方法就是镀锌。镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。主要采用的方法是热镀锌。 热镀锌的国家标准是GB/T 13912-2002《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》，镀锌以后的金属应该是外观光滑，无锌瘤、毛刺，呈银白色；厚度均为可控，在5-107μm之内任意选择；表面无氢脆、无温度危害，可保证材料力学性能不变；可代替部分需热镀锌的工艺；镀锌以后金属的耐腐蚀性好，中性盐雾试验达240小时。 镀锌的应用范围很广，像钢钉、铁钉、紧固件、各种五金管件、脚手架扣件等等。 固伦特u型螺栓表面处理工艺解析(二)几种常见的镀锌方式 根据镀锌以后表面颜色的不同和作用，镀锌的常见方式有八种，电镀白锌、蓝白锌、五彩锌、发黑、镀铬、热镀锌、镀达克罗、本色 固伦特u型螺栓表面处理工艺解析(三)影响镀锌的常见因素有哪些 影响镀锌的常见因素主要有以下几种： (1)前处理不彻底。工件表面有氧化膜，影响锌的正常沉积。 (2)导电不良。电流在导线上消耗，分配到工件表面的电流过小。 (3)工件含碳量高。高碳钢、铸铁件等会降低氢的析出电位，工件表面析氢加速，电流效率降低。 (4)工件绑扎过密。镀锌时工件局部遭到屏蔽而导致镀层过薄。 (5)镀液温度偏低。当镀液温度偏低时配送的电流密度相应降低，镀层的沉积速度也必然降低。 (6)镀液中氢氧化钠含量偏高。氢氧化钠含量偏高时电流效率相应降低。 (7)镀液中添加剂含量偏低。添加剂含量偏低会影响分散能力，镀层局部显得过薄。 (8)受镀件面积估算不足，施镀时配送的电流密度显得过小。 (9)工件悬挂方法不当，与锌阳极间距过大，应调整位置。 (10)工件过腐蚀。降低氢的析出电位，工件表面析氢加速电流效率降低，从而影响锌的沉积速度。应在酸洗溶液中加入适量的缓蚀剂，局部处氧化皮过厚先用机械法除去，酸洗过程中多作检查。 (11)阳极钝化。有效面积减少，影响电流的正常分布。 (12)氢氧化钠含量偏低。若氢氧化钠含量偏低时，电流密度提不高，阳极钝化。 固伦特u型螺栓表面处理工艺解析(四)镀锌的种类及优缺点 根据镀锌的方法及客户的不同要求，u型螺栓最常用的镀锌工艺有电镀锌、粉末渗锌、机械镀锌、热浸镀锌四种镀锌方式；下面我们就分析一下每种方式的优缺点； 1、电镀锌 电镀锌是紧固件产品生产制造中最常见的一种表面处理方法和工艺技术。
金属材料热处理原理与工艺课程设计40Mn发动机连杆螺栓热处理工艺设计 专业班级：材料132601班 设计人：焦攀龙 设计题目：发动机连杆螺栓选材与加工工艺设计 指导教师：职称 专业： 班级： 完成时间：
摘要 综述了发动机连杆螺栓的工作环境，使用性能，失效形式，连杆螺栓材料的选择，热处理工艺等。主要就连杆螺栓的热处理工艺做了详细的分析，通过大量的实验得出了连杆螺栓材料热处理后的金相组织图等资料。分别对球化退火、淬火、回火过程中组织、硬度的的变化做了分析。并就实验中出现的问题作了分析，以供参考。 关键词：连杆螺栓热处理；等温退火；淬火；回火；问题分析
目录 摘要............................................................................................................................................. I 前言. (1) 1 连杆螺栓的使用性能 (1) 2 材料选择及技术要求 (1) 2.1.螺栓的热处理工艺规范 (2) 2.2材料的选择 (2) 3 热处理工艺及目的 (3) 3.1退火 (3) 3.2正火 (3) 3.3淬火 (4) 3.4回火 (4) 4 设计说明 (4) 4.1失效形式 (4) 4.2工作要求 (4) 4.3结构钢40M N的化学成分 (5) 4.3.1 主要特性 (5) 4.3.2 材料分析 (5) 4.3.3 力学性能要求 (6) 4.3.4 基于材料的零件设计 (6) 4.5热处理工艺说明 (7) 5 设计方案 (8) 5.1正火 (8) 5.2调质处理 (8) 5.3回火的制定 (9) 6 螺栓的热处理质量检测 (9) 6.1硬度计 (9) 6.2外观检测与金相组织检验 (9) 7 螺栓热处理回火缺陷的原因及解决方案 (10) 参考文献 (11)
表面处理检验规程 1、目的 规检验操作，发现、控制不良品，防止批量不良品输入下道工序。同时给检验工作提供引导及接收标准。 2、围 适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。 喷砂、拉丝等金属表面处理的检验。 3、定义 本标准适用于变形铝及铝合金以保护和装饰为主要目的，在阳极氧化膜表面涂装有机聚合物膜得到的阳极氧化复合膜。 3.1 A面：指表面处理要求的正面（在使用过程中能直接看到的表面）。 3.2 B 面：指表面处理要求的四侧边（需将表面处理件偏转45~90 °才能看 到的四周边）。 3.3 膜厚：必须符合图纸规定。 4、职责 4.1 品质部负责不合格的发现、记录和标识，组织处理不合格品。 4.2 生产部负责进料中不合格品与供应商的联络。 5.术语和定义 5.1 A级表面：在使用过程中总能被客户看见的部分（如：面壳的正面和顶面，后壳的顶面，手柄，透镜，按键及键盘正面，探头整个表面等）。 5.2 B级表面：在使用过程中常常被客户看见的部分（如：面壳的左右侧面，底壳或后壳的左右侧面及背面等）。这些表面允许有轻微不良，但是不致引起挑剔客户不购买产品。 5.3 C级表面：在使用过程中很少被客户注意到的表面部分（如：面壳的底面，底壳或后壳的底面，部零件表面）。此表面的外观缺陷应合理而且不至于给客户觉得该产品质量不佳。 5.4 金属表面：包括电镀、氧化、钝化等表现为金属质感的表面，非喷涂表面。 5.5 基材花斑：电抛光、电镀或氧化前因基体材料腐蚀、或者材料中的杂质、材
料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑 块状花纹外观。 5.6 抛光区：对基材上的腐蚀、划伤、焊接区、铆接区等部位进行机械打磨抛光 后表现出的局部高光泽、光亮区域。 5.7 浅划痕：镀(膜/塑/漆)层表面划伤，但未伤及底层（即底层未暴露）；对其 它无镀(膜/塑/漆)层表面则为：目测不明显、手指甲触摸无凹凸感、 未伤及材料本体的伤痕。数控冲床加工中机床台面对板材的摩擦产 生的轻微痕迹属于此类划痕。 5.8 深划痕：镀(膜/塑/漆)层表面划伤，且已伤至底层（即底层已暴露出来）； 对其它无镀(膜/塑/漆) 层表面则为：目测明显、手指甲触摸有凹凸 感、伤及材料本体的伤痕。 5.9 凹坑：由于基体材料缺陷，或在加工过程中操作不当等原因而在材料表面留 下的小坑状痕迹。 5.10 凹凸痕：因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平的现 象，手摸时有不平感觉。 5.11 烧伤：拉丝、电抛光、电镀处理时因操作不当、造成零件表面过热而留下 的烧蚀痕迹。 5.12 水印：电镀、氧化或电抛光后因清洗水未及时干燥或干燥不彻底所形成的 斑纹、印迹。 5.13 露白：镀锌钝化膜因磨擦而被去除、露出新层，或因缝隙截留溶液导致的 无钝化膜现象，呈现为区别于周围颜色的白色。 5.14 修补：因膜层损伤而用涂料所作的局部遮盖。 5.15 色点：由材料、模具、环境或设备中的灰尘或夹杂物等影响，在表面处理 层中形成不同色的斑点。 5.16 颗粒：因材料夹杂物或外来物（如焊渣）的影响而在表面形成的、颜色与 正常表面一致的凸起现象。 5.17 挂具印：指电镀、电抛光、氧化、喷涂等表面处理生产过程中，因装挂用 辅助工具的遮挡而使其与零件相接触的部位产生局部无表面处理层 的现象。
粗糙度等级区分 钢材在防腐前需要除锈，达到一定的除锈等级和表面粗糙度才能进行防腐。除锈等级和表面粗糙度等级是两个不同的概念。 钢材表面的锈蚀按GB8923分为四个等级： A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面； B已发生锈蚀，并且部分氧化皮已经脱落的钢材表面； C氧化皮已经因锈蚀而剥落，或者可以刮厨，并且与少量点蚀的钢材表面； D氧化皮已经因锈蚀而全面剥离，并且已普遍发生点蚀的钢材表面。 除锈等级，也有时候成为表面清洁度 钢材表面的除锈等级以采用的除锈方法用字母Sa、St或FI表示。如果字母后面有阿拉伯数字，则表示其清除氧化皮、铁锈和尤其涂层等附着物的程度等级。 喷射或抛射除锈用字母sa表示。其有4个等级。Sa1，轻度的喷射或抛射除锈；Sa2，侧底的喷射或抛射除锈；Sa2.5，非常侧底的喷射或抛射除锈；Sa3，使钢材表面洁净的喷射或抛射除锈。 手动工具除锈用St表示，有两个等级。St2为彻底的手工或动力工具除锈；St3为非常彻底的手工或动力工具除锈。 火焰除锈以FI表示。 Sa1级——相当于美国SSPC—SP7级。采用一般简单的手工刷除、砂布打磨方法，这是四种清洁度中度最低的一级，对涂层的保护仅仅略好于未采用处理的工件。Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑、和残留油漆等污物。Sa1级也叫做手工刷除清理级。（或清扫级） Sa2级——相当于美国SSPC—SP6级。采用喷砂清理方法，这是喷砂处理中最低的一级，即一般的要求，但对于涂层的保护要比手工刷除清理要提高许多。Sa2级处理的技术标准：工件表面应不可见油腻、污垢、氧化皮、锈皮、油漆、氧化物、腐蚀物、和其它外来物质（疵点除外），但疵点限定为不超过每平方米表面的33%，可包括轻微阴影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。如果工件原表面有凹痕，则轻微的锈蚀和油漆还会残留在凹痕底部。Sa2级也叫商品清理级（或工业级）。 Sa2.5级——是工业上普遍使用的并可以作为验收技术要求及标准的级别。 Sa2.5级也叫近白清理级（近白级或出白级）。Sa2.5级处理的技术标准：同Sa2要求前半部一样，但疵点限定为不超过每平方米表面的5%，可包括轻微暗影；少量因疵点、锈蚀引起的轻微脱色；氧化皮及油漆疵点。
常用螺栓基础知识简介 集团技改部李晓涛2015/5/13 只有深入去了解每种螺丝钉的作用，才能准确扭紧岗位上的每棵螺钉，从而取得独特价值。 ----题记来公司有一段时间了，在工作过程中逐渐发现一些小零件使用往往容易被忽视。在此对一些我司常用螺栓及相关配件的基础知识做一些介绍，让使用及设计者能更好的使用螺栓—这个工业之米。 一、螺栓定义与分类 配用螺母的圆柱形带螺纹的紧固件。按连接的受力方式：分普通螺栓和铰制孔螺栓。按头 部形状分：有六角头的、圆头的、沉头的等。 二、螺栓代号解释 例1：M10X1LH-6h-S M代表公制三角螺纹(其它符号如Tr代表梯形螺纹)，公称大径为10、细牙螺距P=1.0mm，LH代表左旋，中径公差带为6h 外螺纹，S表示短的旋合长度。说明：粗牙不需标明螺距，中等旋合长度以及右旋不需标明。 例2：螺纹规格d=M12、公称长度L=80mm、性能等级10.9级、表面氧化、产品等级为A级的六角头螺栓：完整标记为：GB/T5783-2000-M12X80-10.9-A-O 三、螺栓性能等级和产品等级 等级不同价格有差异，使用工况不同等级需求不同。所以在选用时需注意区分。 1、螺栓的产品等级分为a、b、c三级。其中a级最精确，c级精度最差。a级用于承载较大，要求精度高或受 冲击、振动载荷的场合。 2、螺栓的性能等级有3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。在螺栓头部往往会有标示，如我司常见有DN 4.6 YB4.8 NBZD10.9字样。其中开头字母为生产厂家代号。例如：性能等级10.9级高强度螺栓其含义是：其材料经过热处理后，能达到：○1螺栓材质公称抗拉强度达1000MPa级；○2螺栓材质的屈强比值为0.9；螺栓材质的公称屈服强度达1000×0.9=900MPa级。在重要场合使用螺栓，设计时应对螺栓的屈服强度σ和剪切强度τ进行校核计算。 四、螺栓配合孔的加工 螺栓配合的孔的质量好坏，直接影响了紧固的效果。因此设计和加工时应严格按照相关标准。 1、通孔：当螺栓连接两零件时，通过两个通孔。通孔直径D h的大小按照装配精度参照：GB5277来加工。 2、攻丝前底孔:精度要求不高可采用钻床直接钻孔，由于钻头大小是有规定系类的，孔大小就需参考相关标 准。同时由于零件材料不同，底孔大小也有差异。普通螺纹钻底孔用钻头直径尺寸可参考计算公式：d =D-P；（式中：P—螺距d—攻螺纹前钻头直径D—螺纹大径）同时要注意钻孔余留深度选择。 五、螺纹规格和长度L计算说明 螺纹规格d有优选规格和非优选规格之分。一般情况下不使用第二系类的非优选螺纹，如M14螺栓就是非优选。为了螺栓的互换性，并不是所有大小的螺栓都有。螺栓长度也是有范围的，同时螺杆又有全螺纹和非全螺纹之分（国标代号也不同）。在计算螺栓长度时宜露出螺母0.3d长度。 六、螺母分类及用途 螺母是将机械设备紧密连接起来的零件，通过内侧的螺纹，同等规格螺母和螺栓才能连接在一起. 根据材料可分为:碳钢、不锈钢、有色金属（如铜）等几大类型，六角螺母按照公称厚度分为1型、2型和薄型三种。I型的六角螺母应用最广，1型螺母又分A，B，C三级，其中A级和B级螺母适用于表面粗糙度较小，对精度要求高的机器、设备和结构上。而C级螺母则用于表面比较粗糙、对精度要求不高的机器、设备或结构上；2型六角螺母的厚度比较厚，多用在经常需要装拆的场合。
外协件涂装要求及检验标准 1.0适应范围 本公司生产的架桥机、起重机、挂车、平板车等外协加工部件，如平衡臂、盖板、线盒等需涂装底漆以达到防锈目的的各部件。 2.0涂装前处理的要求 2.1钢材表面应除去油污、杂物和水份（高于露点3℃以上）。 2.2 焊缝周围无熔渣、飞溅物；无焊疤、毛剌等异物。 2.3 除锈后，在湿度低于85%以下时要求4小时内涂装，不允许出现返锈后，不加任何处理而进行涂装作业。 2.4表面处理后需达到的标准 2.4.1抛（喷）丸处理 2.4.1.1钢材表面经抛(喷)丸处理后，应达到ISO8501-1:1988标准中的Sa2.5级，其文字描述：在不放大的情况下进行观察，表面应无可见油脂和污物，并且没有氧化皮、铁锈、油漆涂层和异物。任何残留的痕迹应仅是点状或条纹状的轻微色斑。 2.4.1.2钢材表面经抛（喷）丸处理后，表面粗糙度应达到ISO8503《钢材表面粗糙度特征》的中级，范围在40-70um较为合适，并吹净滞留在表面的丸粒、灰尘、杂物等。 2.4.2 打磨处理 打磨至ISO8501-1:1988标准的St3级，其文字描述为：在不放大的情况下
进行观察，表面应无可见的油脂和污物，并且几乎没有附着不牢的氧化皮、铁锈、油漆涂层和异物，表面应具有金属底材的光泽。用排扫或吸尘器清除表面垃圾和灰尘，并对表面的油渍，应用带有溶剂的抹擦除去。 3.0涂装要求 3.1 涂料：环氧富锌底漆（双组分涂料)，干膜后锌粉含量大于50%。 3.2外观：喷涂后的漆膜表面应光滑平整，均匀,无流挂、皱皮、针孔等弊病；表面无明显的油污、灰尘。 3.3膜厚：干膜厚度控制在20-30um。 3.4 涂覆方式：空气喷涂，刷涂，辊涂等。 4.0涂装检验标准 4.1涂装的漆膜厚度20-30um。（凹槽处不做膜厚管控） 4.2油漆表面必须达到漆膜均匀、无露底、无针孔、无皱纹、无漏涂、无裂缝，表面无严重流挂等，无错喷、漏喷、过喷现象，表面无明显油污、灰尘。 4.3 附着力检验根据GB9286-98划格法检查，0级、1级为合格。 5.0引用标准 5.1 ISO8501-1：1988《钢材表面涂装油漆前的除锈和清洁度的目视评定》 5.2 ISO8503 《钢材表面粗糙度特征》 5.5 GB9286-98 《漆膜附着力测定法》 2
Parameters: Date: February 10, 1998 Machine: Model 802, open ink well Ink: 18 Series white with 10 percent 37-172 hardener and 15 percent solvent Y Cliché: .250 steel, etch depth .001”Pad: T-24 20 percent R Cycle: 5.5 sec. Single print, 11.0 sec. Double Print. Each printed sample was visually inspected for coverage and opacity. A Pass/Fail determination indicates whether a given texture was capable of being successfully covered when processed by the above parameters.While some textures could possibly be covered by increasing the ink’s surface tension on the pad and/or the part during the process by the intro-duction of airflow across the ink film surface(s), this was not the purpose of the test. Doing so results in ‘bridging’ which is both difficult to do consistently, and risky since adhesion is reduced. Texture Tests Purpose of test: To determine if texture is printable given normal, average operating parameters.
螺栓的热处理方法 【慧聪表面处理网】 螺栓加工工艺为：热轧盘条-(冷拨)-球化(软化)退火-机械除鳞-酸洗-冷拨-冷锻成形-螺纹加工-热处理- 检验 一，钢材设计： 在紧固件制造中，正确选用紧固件材料是重要一环，因为紧固件的性能和其材料有着密切的关系。如材料选择不当或不正确，可能造成性能达不到要求，使用寿命缩短，甚至发生意外或加工困难，制造成本高等，因此紧固件材料的选用是非常重要的环节。冷镦钢是采用冷镦成型工艺生产的互换性较高的紧固件用钢。由于它是常温下利用金属塑性加工成型，每个零件的变形量很大，承受的变形速度也高，因此，对冷镦钢原料的性能要求十分严格。在长期生产实践和用户使用调研的基础上，结合 GB/T6478-2001《冷镦和冷挤压用钢技术条件》 GB/T699-1999《优质碳素结构钢》及日本 JISG3507-1991《冷镦钢用碳素钢盘条》的特点，以8.8级，9.8级螺栓螺钉的材料要求为例，各种化学元素的确定。C含量过高，冷成形性能将降低；太低则无法满足零件机械性能的要求，因此定为0.25%-0.55%。Mn能提高钢的渗透性，但添加过多则会强化基体组织而影响冷成形性能；在零件调质时有促进奥氏体晶粒长大的倾向，故在国际的基础上适当提高，定为0.45%-0.80%。Si能强化铁素体，促使冷成形性能降低，材料延伸率下降定为Si小于等于0.30%。S.P.为杂质元素，它们的存在会沿晶界产生偏析，导致晶界脆化，损害钢材的机械性能，应尽可能降低，定为P小于等于0.030%，S小于等于0.035%。B.含硼量最大值均为0.005%，因为硼元素虽然具有显著提高钢材渗透性等作用，但同时会导致钢材脆性增加。含硼量过高，对螺栓，螺钉和螺柱这类需要良好综合机械性能的工件是十分不利的。 二，球化(软化)退火： 沉头螺钉，内六角圆柱头螺栓采用冷镦工艺生产时，钢材的原始组织会直接影响着冷镦加工时的成形能力。冷镦过程中局部区域的塑性变形可达60%-80%，为此要求钢材必须具有良好的塑性。当钢材的化学成分一定时，金相组织就是决定塑性优劣的关键性因素，通常认为粗大片状珠光体不利于冷镦成形，而细小的球状珠光体可显著地提高钢材塑性变形的能力。对高强度紧固件用量较多的中碳钢和中碳合金钢，在冷镦前进行球化(软化)退火，以便获得均匀细致的球化珠光体，以更好地满足实际生产需要。对中碳钢盘条软化退火而言，其加热温度多选择在该钢材临界点上下保温，加热温度一般不能太高，否则会产生三次渗碳体沿晶界析出，造成冷镦开裂，而对于中碳合金钢的盘条采用等温球化退火，在AC1+(20-30%)加热后，炉冷到略低于Ar1，温度约700摄氏度等温一段时间，然后炉冷至500摄氏度左右出炉空冷。钢材的金相组织由粗变细，由片状变球状，冷镦开裂率将大大减少。35\45\ML35\SWRCH35K钢软化退火温度一般区域为715-735摄氏度。 三，剥壳除鳞： 冷镦钢盘条去除氧化铁板工序为剥亮，除鳞，有机械除鳞和化学酸洗两种方法。用机械除鳞取代盘条的化学酸洗工序，既提高了生产率，又减少了环境污染。此除鳞过程包括弯曲法(普遍使用带三角形凹槽的圆轮反覆弯曲盘条)，喷九法等，除鳞效果较好，但不能使残余铁鳞去净(氧化铁皮清除率为97%)，尤其是氧化铁皮粘附性很强时，因此，机械除鳞受铁皮厚度，结构和应力状态的影响，使用于低强度紧固件(小于等于6.8级)用的碳钢盘条。高强度紧固件(大于等于8.8级)用盘条在机械除鳞后，为除净所有的氧化铁皮，再经化学酸洗工序即复合除鳞。对低碳钢盘条而言，机械除鳞残留的铁皮容易造成粒拔模不均匀磨损。当粒拔模孔由于盘条钢丝摩擦外温时粘附上铁皮，使盘条钢丝表面产生纵向粒痕，盘条钢丝冷镦凸缘螺栓或圆柱头螺钉时，头部出现微裂纹的原因，95%以上是钢丝表面在拉拔过程中产生的划痕所引起。因此，机械除鳞法不宜用来高速拉拔。
表面处理--- 除锈程度 ISO8501-1:1988 锈蚀等级(Rust Grades) A:钢表面完全被粘附的氧化皮覆盖，极少量或无可见锈B:钢表面被氧化皮和锈覆盖 C:钢表面完全被锈覆盖，极少量或无可见点蚀 D:钢表面完全被锈覆盖，可见点蚀 除锈程度 Sa : 喷砂除锈 Sa1/Sa2/Sa2.5/Sa3(SSPC SP7/SP6/SP10/SP5) St : 手工或动力工具除锈 St2 / St3 Fl : 火焰清洁 AFl/BFl/CFl/DFl ISO8501-2 --- 已有涂层表面的表面处理等级 P Sa : 已有涂层表面局部彻底的喷砂处理 P Sa2/P Sa2.5/P Sa3 P St : 已有涂层表面局部手工和动力工具处理 P St2/P St3 P Ma : 已有涂层表面局部机械打磨处理 P Ma 下列国家标准，涉及了防腐蚀的各种要求： GB8923 涂装钢材表面锈蚀等级和除锈等级（相对国际标准ISO 8501-1:1988） GB6060.5 表面粗糙度比较样板抛（喷）丸、喷砂加工表面（相对国际标准.ISO8503-2 :1995）GB6484 铸钢丸 GB6485 铸钢砂 GB/T13312 钢铁件涂装前除油程度检验方法（验油试纸法） HG/T 3656 钢结构桥梁漆 JB/Z350 高压无气喷涂典型工艺 GB1764 漆膜厚度测定法 GB/T 5210 涂层附着力的测定法，拉开法 GB/T 1771 色漆和清漆耐中性盐雾性能的测定（相对国际标准ISO 7253:1984） GB/T 1865 色漆和清漆人工气候老化和人工辐射曝露（相对国际标准ISO 11341:1994） GB/T1740 漆膜耐湿热测定法 GB7692 涂装作业安全规程涂漆前处理工艺安全 GB6514 涂装作业安全规程涂漆工艺安全 GB/T15957-1995 大气环境腐蚀性分类 石油行业标准 SYJ0004-1999 钢质管道及储罐防腐蚀工程设计规范 SY4058-93 埋地钢质管道外防腐层和保温层现场补伤施工及验收规范 SY/T0007-1998 钢质管道及储罐腐蚀控制工程设计规范 SY/T0063-99 管道防腐层检漏试验方法 SY/T0087-95 钢质管道及储罐腐蚀与防护调查方法标准 SY/T0407-1997 涂装前钢材表面预处理规范
